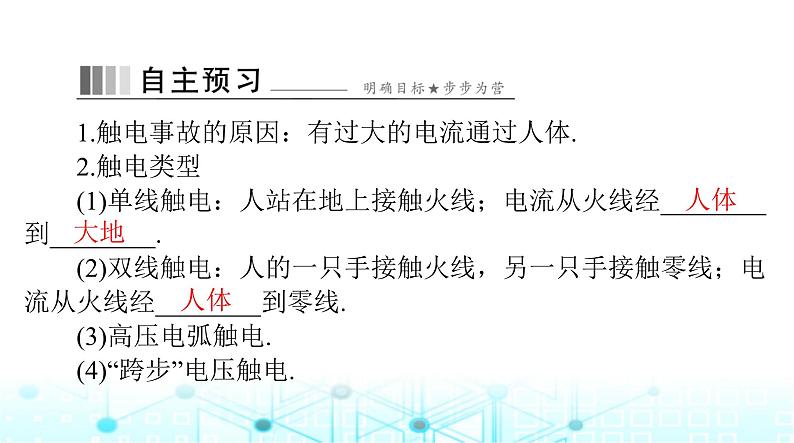

1.触电事故的原因：有过大的电流通过人体.
(1)单线触电：人站在地上接触火线；电流从火线经________到________.(2)双线触电：人的一只手接触火线，另一只手接触零线；电流从火线经________到零线.(3)高压电弧触电.(4)“跨步”电压触电.

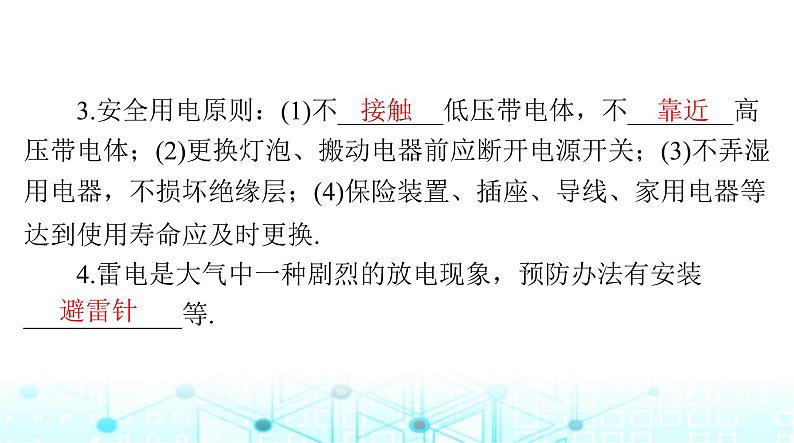

3.安全用电原则：(1)不________低压带电体，不________高压带电体；(2)更换灯泡、搬动电器前应断开电源开关；(3)不弄湿用电器，不损坏绝缘层；(4)保险装置、插座、导线、家用电器等
达到使用寿命应及时更换.
4.雷电是大气中一种剧烈的放电现象，预防办法有安装____________等.

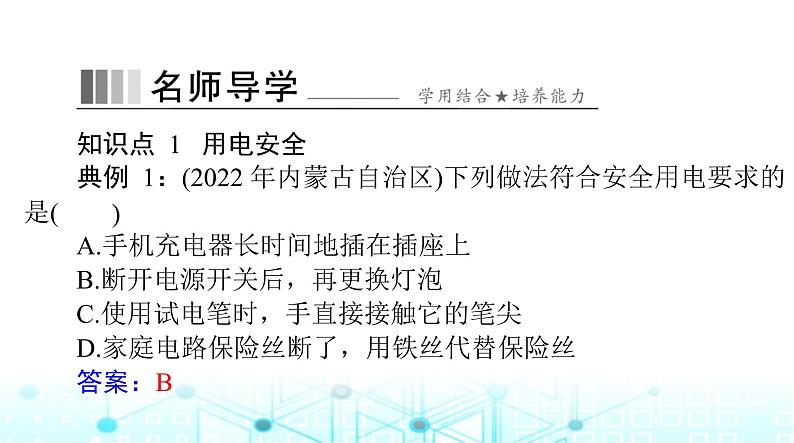

知识点 1 用电安全典例 1：(2022 年内蒙古自治区)下列做法符合安全用电要求的
)A.手机充电器长时间地插在插座上B.断开电源开关后，再更换灯泡C.使用试电笔时，手直接接触它的笔尖D.家庭电路保险丝断了，用铁丝代替保险丝答案：B

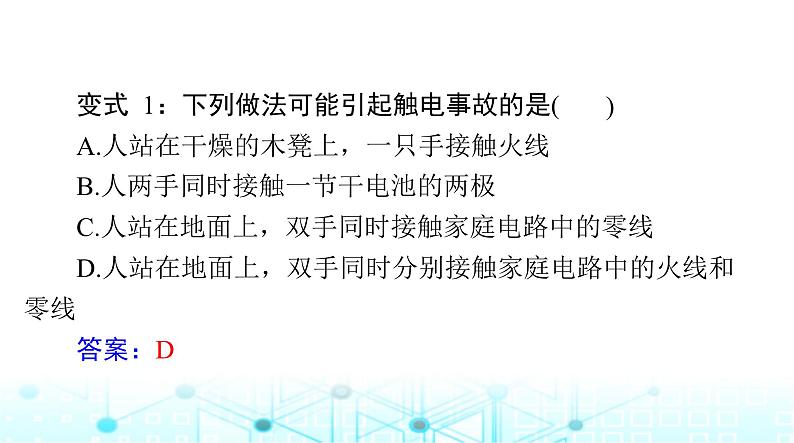

变式 1：下列做法可能引起触电事故的是(
A.人站在干燥的木凳上，一只手接触火线B.人两手同时接触一节干电池的两极C.人站在地面上，双手同时接触家庭电路中的零线D.人站在地面上，双手同时分别接触家庭电路中的火线和零线答案：D

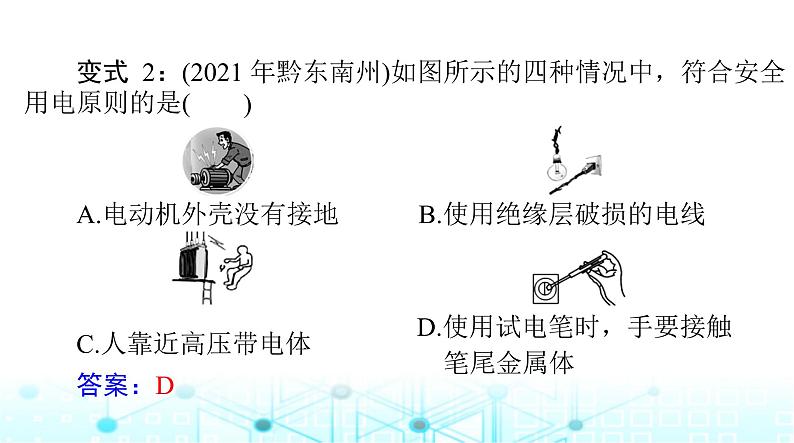

变式 2：(2021 年黔东南州)如图所示的四种情况中，符合安全
B.使用绝缘层破损的电线D.使用试电笔时，手要接触笔尾金属体
A.电动机外壳没有接地C.人靠近高压带电体答案：D

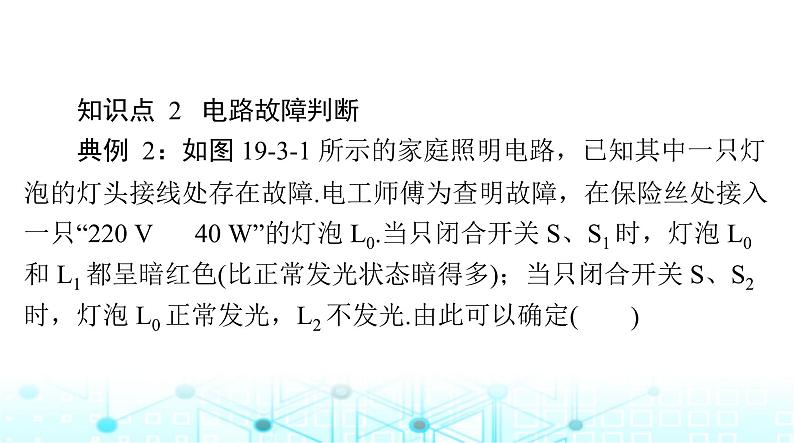

知识点 2 电路故障判断典例 2：如图 19-3-1 所示的家庭照明电路，已知其中一只灯泡的灯头接线处存在故障.电工师傅为查明故障，在保险丝处接入
40 W”的灯泡 L0.当只闭合开关 S、S1 时，灯泡 L0
和 L1 都呈暗红色(比正常发光状态暗得多)；当只闭合开关 S、S2
时，灯泡 L0 正常发光，L2 不发光.由此可以确定(
A.L1 灯头接线处断路C.L2 灯头接线处断路
B.L1 灯头接线处短路D.L2 灯头接线处短路
思路点拨：当只闭合 S、S1 时 L0 和 L1 都呈暗红色，是因为L1 与该灯串联接入电路，所分电压低于 220 V，所以 L1 正常；当只闭合 S、S2 时，L0 正常发光，L2 不发光，是因为 L2 被短路，使L0 直接接在电源上，正常发光.
变式3：(2021 年泰州市期末)小明在爸爸帮助下，尝试连接如图 19-3-2 所示的部分家庭照明电路，为判断电路中是否有故障，
他在保险丝处接入一只“220 V
40 W”的灯泡 L0. 闭合总开关
后，小明将开关 S1、S2 均闭合，下列关于电路故障判断说法正确
A.灯 L1 不亮，灯 L0、L2 发出暗红色光，则灯 L1 一定短路B.灯 L1、L2 均不亮，灯 L0 正常发光，则灯 L1 一定短路C.灯 L1 不亮，灯 L0、L2 发出暗红色光，则灯 L1 一定断路D.灯 L0、L1、L2 均发出暗红色光，则说明电路中一定存在接
变式 4：(2022 年鄂州市)小丞晚上在家做作业时，突然台灯不亮了，家里其他用电器也停止了工作，他立即找来测电笔检测电路，发现插座左、右两孔都能使氖管发光.则他家里的电路可能出
B.进户零线断路D.没交电费，所以停电了
A.进户火线断路C.短路答案：B
易错：(2022 年鞍山市)如图 19-3-3 所示的家庭电路，闭合开关 S 后，灯泡正常发光，但插座不能供电.用试电笔检测插座的左、
右两孔，氖管均不亮.则电路中的故障可能是(A.熔丝熔断B.三孔插座与地线接触不良C.灯泡被短路D.A、B 两点间断路答案：D
1.(2022 年长春市)下列做法中，符合安全用电原则的是(A.不用湿手摸开关B.在电线上晾衣服C.电冰箱没有接地线D.用铜丝代替保险丝答案：A
2.(2021 年天水市)小林像往常一样将台灯的插头插入书房插座，闭合台灯开关时，家里空气开关跳闸，你认为小林家发生短
B.台灯插头D.台灯开关
路的部位最有可能的是(A.书房插座C.台灯灯座答案：C
3.下列措施不能起到防雷作用的是(　　)
A.较高的室外天线B.高大建筑物顶端的针状金属物用很粗的金属线跟大地相连C.古代建筑上的龙角形铁制饰物用粗铁丝与大地相连D.高压输电塔上面的两条导线答案：A
4.如图 19-3-4 所示，甲站在干燥的木桌上，一只手接触到火线；乙站在干燥木桌上，一只手接触到火线，此时另有丙站在地面上用手去拉乙.则关于甲、乙、丙三人是否触电，正确的判断是
A.甲、乙、丙三人都发生了触电事故B.只有甲发生触电事放
C.乙、丙二人只有乙发生了触电事故
D.乙、丙二人都发生了触电事故，甲不发生触电事故答案：D
5.(2022 年常州市)燃气安全检查过程中，技术人员在某住户家中用测电笔测试金属燃气管道，发现：闭合厨房开关 S、灯 L 亮，测电笔氖管发光.断开厨房开关 S、灯 L 熄灭，测电笔氖管不发光.该住户家中，厨房照明电路的导线绝缘皮破损处与管道接触的实
6.(2022 年宁夏回族自治区)如图 19-3-5 所示的家庭电路，开关闭合后发现灯泡不亮，于是某同学利用测电笔分别接触 a、b、c、d 四处，测电笔氖管均发光，则故障原因可能是_________________. 排除故障后，为提高屋内亮度，于是又接了一盏同样的灯，开关闭合后，两灯都发光，原来的灯泡亮度明显变暗，由此可判断两
灯的连接方式是__________.答案：进户零线断了　串联
7.(生活应用)现代家庭电器化程度越来越高，用电安全是一个
十分突出的问题.下表提供了一组人体电阻数据.
如图 19-3-6 所示，用电器 R 接在电压为 220 V 的电源上时，消耗的电功率是 1100 W，电路中还有额定电流为 10 A 的熔丝(俗称保险丝).则：
(1)只有用电器 R 接入电路时，通过熔丝的电流为多少？(2)一个人刚洗完澡，赤脚站在地上，由于不小心，手接触火线，发生触电事故，则通过人体的电流是多少(表中的电阻数据适用此人)？分析为什么熔丝不会断？
解：(1)只有用电器 R 接入电路时，用电器 R 两端的电压为
220 V，功率为 1100 W，通过用电器 R 的电流为
(2)潮湿的人赤脚站在地上，手接触火线，此时人与电阻 R 是并联的，根据表格可以读出手与脚之间在出汗或潮湿时的电阻为8.8 kΩ，人体两端电压仍为 220 V，则通过人体的电流为
