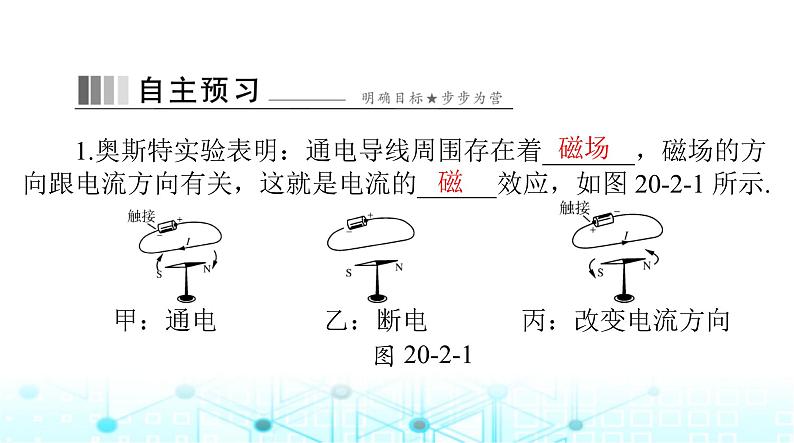

1.奥斯特实验表明：通电导线周围存在着_______，磁场的方向跟电流方向有关，这就是电流的______效应，如图 20-2-1 所示.
乙：断电图 20-2-1

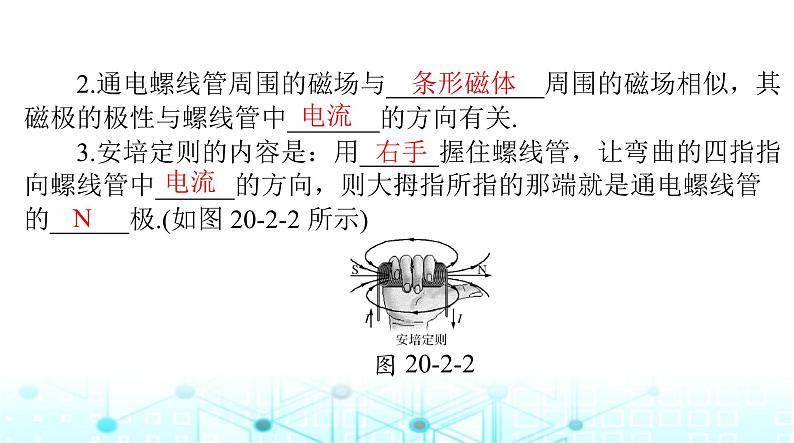

2.通电螺线管周围的磁场与____________周围的磁场相似，其
磁极的极性与螺线管中_______的方向有关.
3.安培定则的内容是：用______握住螺线管，让弯曲的四指指向螺线管中______的方向，则大拇指所指的那端就是通电螺线管的______极.(如图 20-2-2 所示)图 20-2-2

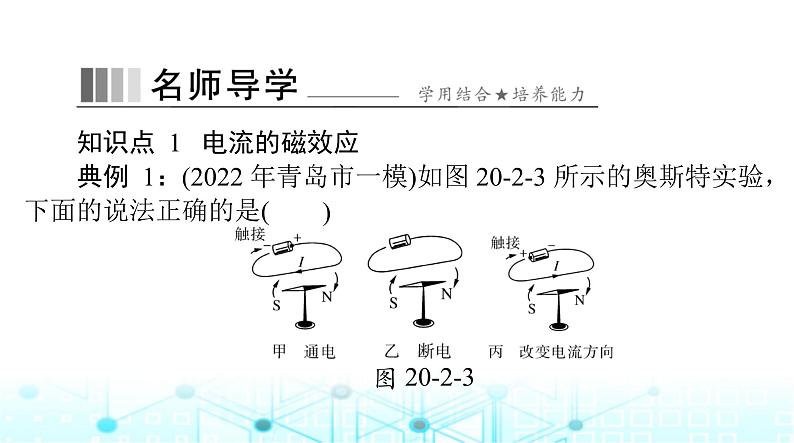

知识点 1 电流的磁效应
典例 1：(2022 年青岛市一模)如图 20-2-3 所示的奥斯特实验，

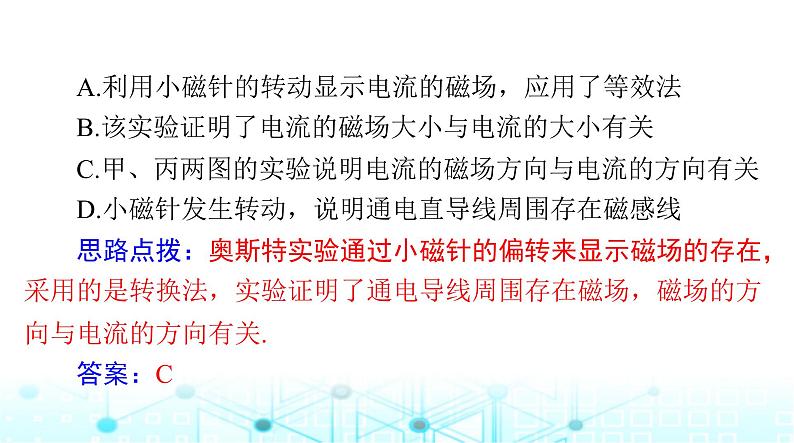

A.利用小磁针的转动显示电流的磁场，应用了等效法B.该实验证明了电流的磁场大小与电流的大小有关
C.甲、丙两图的实验说明电流的磁场方向与电流的方向有关D.小磁针发生转动，说明通电直导线周围存在磁感线
思路点拨：奥斯特实验通过小磁针的偏转来显示磁场的存在，采用的是转换法，实验证明了通电导线周围存在磁场，磁场的方向与电流的方向有关.
小磁针 N 极垂直纸面向里偏转，关于此实验下列说法错误的是( 　)

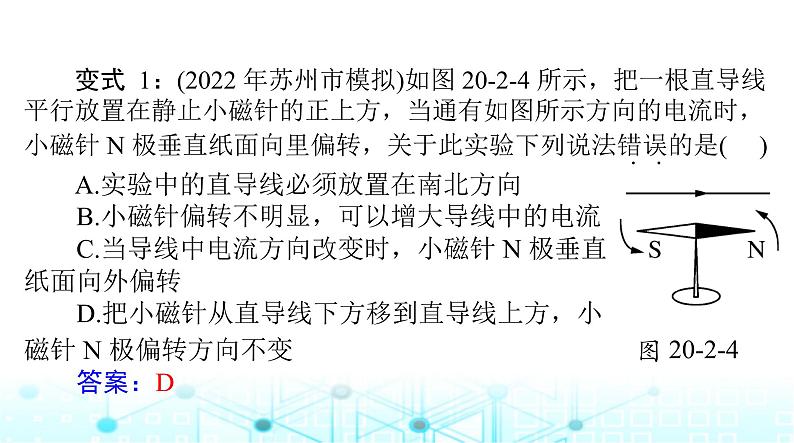

变式 1：(2022 年苏州市模拟)如图 20-2-4 所示，把一根直导线平行放置在静止小磁针的正上方，当通有如图所示方向的电流时，
A.实验中的直导线必须放置在南北方向B.小磁针偏转不明显，可以增大导线中的电流C.当导线中电流方向改变时，小磁针 N 极垂直纸面向外偏转D.把小磁针从直导线下方移到直导线上方，小
磁针 N 极偏转方向不变答案：D

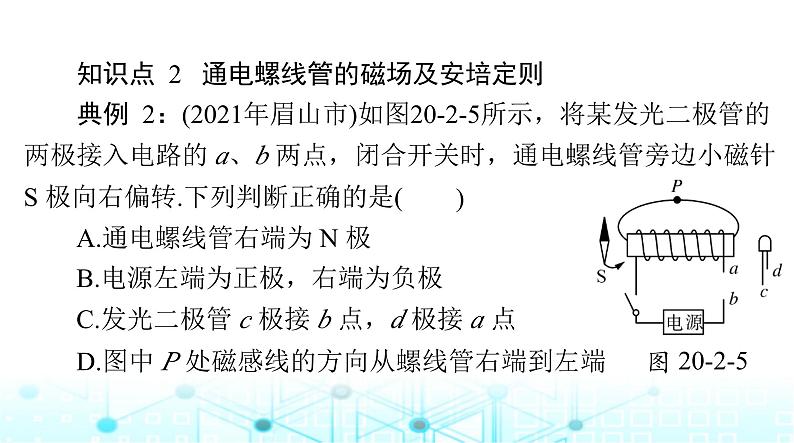

知识点 2 通电螺线管的磁场及安培定则典例 2：(2021年眉山市)如图20-2-5所示，将某发光二极管的两极接入电路的 a、b 两点，闭合开关时，通电螺线管旁边小磁针
S 极向右偏转.下列判断正确的是(
A.通电螺线管右端为 N 极B.电源左端为正极，右端为负极C.发光二极管 c 极接 b 点，d 极接 a 点
D.图中 P 处磁感线的方向从螺线管右端到左端

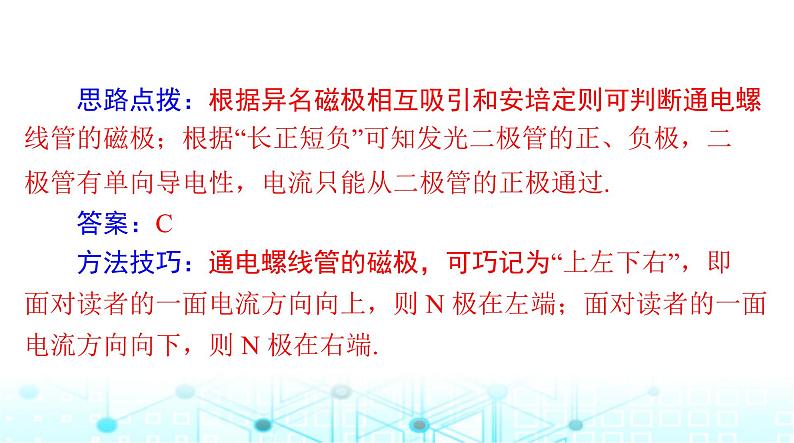

思路点拨：根据异名磁极相互吸引和安培定则可判断通电螺线管的磁极；根据“长正短负”可知发光二极管的正、负极，二极管有单向导电性，电流只能从二极管的正极通过.
方法技巧：通电螺线管的磁极，可巧记为“上左下右”，即面对读者的一面电流方向向上，则 N 极在左端；面对读者的一面电流方向向下，则 N 极在右端.
变式 2：(2022年永州市)在螺线管附近放一小磁针，静止时小磁针位置如图 20-2-6 所示.闭合开关 S 时，小磁针发生旋转，关于
通电螺线管的 N 极及小磁针旋转方向描述正确的是(
A.通电螺线管的左侧是 N 极，小磁针顺时针旋转B.通电螺线管的左侧是 N 极，小磁针逆时针旋转C.通电螺线管的右侧是 N 极，小磁针顺时针旋转D.通电螺线管的右侧是 N 极，小磁针逆时针旋转 图 20-2-6答案：D
变式 3：(2022 年达州市)如图 20-2-7 所示，开关 S 闭合，根据通电螺线管周围的磁感线分布判断直流电源的左端为________(填“正极”或“负极”)；弹簧测力计吊着铜块在通电螺线管的上方从右端水平匀速运动到左端的过程中，弹簧测力计示数_______( 填“先变小后变大”“一直不变”或
“先变大后变小”).答案：负极　一直不变
1.(2022 年杭州市一模)科学需要实验探究.如图 20-2-8，在静止指向南北方向的小磁针上方平行地放一根直导线.闭合开关，原来静止的小磁针发生转动，原来静止的直导线仍然未动.下列分析正
A.小磁针发生转动，说明通电直导线周围存在磁场B.小磁针发生转动，说明通电直导线周围存在磁感线C.直导线仍然未动，此时偏转的小磁针
D.改变电池正负极，原来静止的小磁针发生转动方向不变答案：A
2.(2022 年连云港市)一个通电螺线管中的电流方向和螺线管
周围磁感线的分布如图所示，其中正确的是(
3.(2022 年北部湾经济区)如图 20-2-9 所示，通电螺线管周围存在磁场，M 是某一磁感线上的一点，小磁针静止在磁场中，则 M
点的磁场方向及小磁针的左端极性分别是(A.向左 N 极B.向右 N 极C.向左 S 极D.向右 S 极答案：B
4.如图 20-2-10 所示，甲、乙两线圈套在光滑的玻璃棒上，当
开关 S 闭合时，两线圈将(
B.互相排斥远离D.既不排斥，又不吸引
A.互相吸引靠近C.先吸引靠近，后排斥远离答案：B
5.(2021 年临沂市模拟) 如图 20-2-11 画出了磁感线的分布情
A.A 端为磁铁的 N 极，c 端是电源正极B.A 端为磁铁的 N 极，c 端是电源负极
C.A 端为磁铁的 S 极，d 端是电源正极D.A 端为磁铁的 S 极，d 端是电源负极答案：D
6.如图 20-2-12 所示，电磁铁左侧的 C 为条形磁体，右侧的 D
为软铁棒，A、B 是电源的两极.下列判断中正确的是(A.若 A 为电源正极，则 C 、D 都被吸引B.若 B 为电源正极，则 C 被吸引，D
C.若 B 为电源正极，则 C 、D 都被排斥D.若 A 为电源正极，则 C 被排斥，D 被吸引答案：D
7.(2022 年资阳市)如图 20-2-13 所示，螺线管与电源、开关 S组成闭合回路.在螺线管下方的地面上放有一条形磁体，开关 S 闭合瞬间，该条形磁体突然向上运动.请在图中标出电源左端的极性、闭合开关后通电螺线管中的电流方向、螺线管下端的磁极极性和螺线管左侧 P 点磁感线的方向.
答案：如图 26 所示.
8.(2021 年辽阳市)如图 20-2-14 所示的电路，闭合开关，小磁
针静止在图中位置，请在括号中标出：
(1)电源“＋”和“－”极；(2)左侧电磁铁上端磁极；(3)小磁针静止时右端磁极.
答案：如图 27 所示.
9.(物理模型)(2022 年滨州市)阅读短文判断问题：为了解释地球存在着磁场——地磁场，19 世纪安培假设：地球的磁场是由绕过地心轴线的环形电流引起的.①由于地球表面带有某种电荷，随地球一起自西向东转动时，形成环形电流，如图 20-2-15 所示.环形电流可以形象地类似于通电螺线管中的电流.②环形电流的磁场也可以想象成类似于条形磁铁的磁场.③若将地磁场的 N 极和 S 极相当于通电螺线管的两个磁极，则可以借助安培定则由两极的磁
性判断环形电流的方向.根据以上描述下列判断正确的是(
