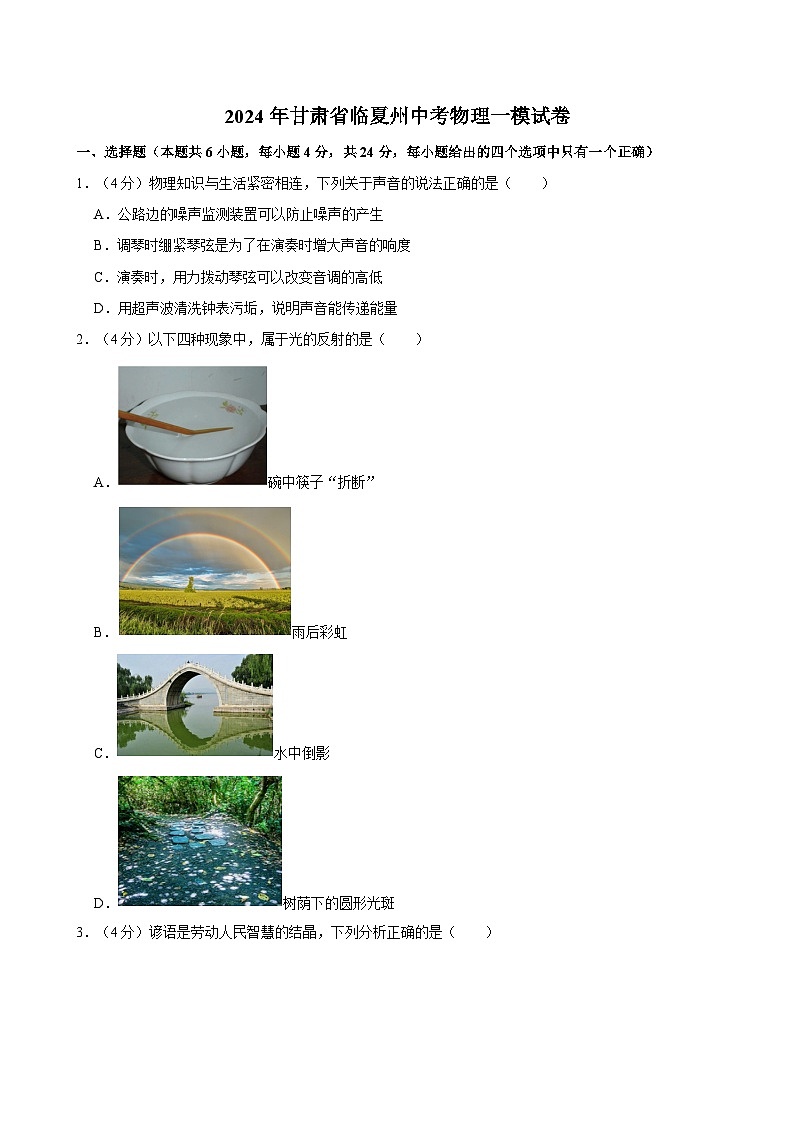

2024年甘肃省临夏州九年级诊断考试中考一模物理试题

这是一份2024年甘肃省临夏州九年级诊断考试中考一模物理试题，共22页。试卷主要包含了选择题，填空题，识图，实验探究题等内容，欢迎下载使用。
1．（4分）物理知识与生活紧密相连，下列关于声音的说法正确的是（ ）
A．公路边的噪声监测装置可以防止噪声的产生
B．调琴时绷紧琴弦是为了在演奏时增大声音的响度
C．演奏时，用力拨动琴弦可以改变音调的高低
D．用超声波清洗钟表污垢，说明声音能传递能量
2．（4分）以下四种现象中，属于光的反射的是（ ）
A．碗中筷子“折断”
B．雨后彩虹
C．水中倒影
D．树荫下的圆形光斑

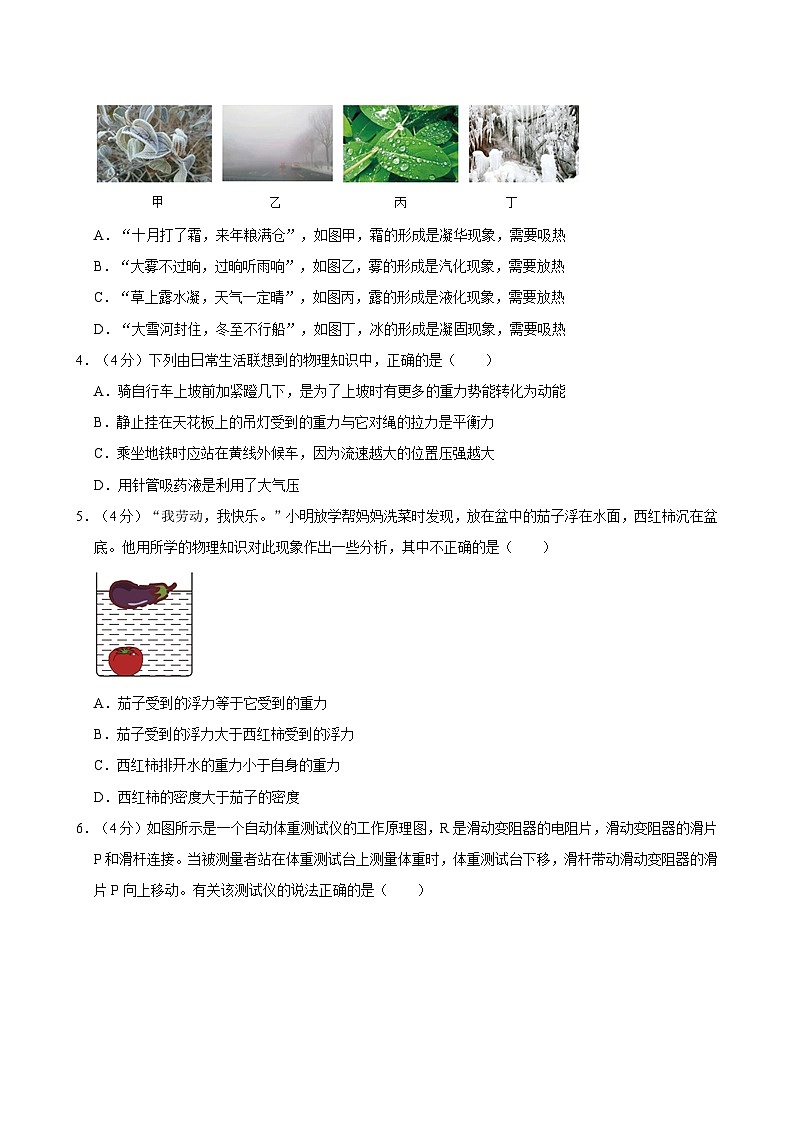

3．（4分）谚语是劳动人民智慧的结晶，下列分析正确的是（ ）
A．“十月打了霜，来年粮满仓”，如图甲，霜的形成是凝华现象，需要吸热
B．“大雾不过晌，过晌听雨响”，如图乙，雾的形成是汽化现象，需要放热
C．“草上露水凝，天气一定晴”，如图丙，露的形成是液化现象，需要放热
D．“大雪河封住，冬至不行船”，如图丁，冰的形成是凝固现象，需要吸热
4．（4分）下列由日常生活联想到的物理知识中，正确的是（ ）
A．骑自行车上坡前加紧蹬几下，是为了上坡时有更多的重力势能转化为动能
B．静止挂在天花板上的吊灯受到的重力与它对绳的拉力是平衡力
C．乘坐地铁时应站在黄线外候车，因为流速越大的位置压强越大
D．用针管吸药液是利用了大气压
5．（4分）“我劳动，我快乐。”小明放学帮妈妈洗菜时发现，放在盆中的茄子浮在水面，西红柿沉在盆底。他用所学的物理知识对此现象作出一些分析，其中不正确的是（ ）
A．茄子受到的浮力等于它受到的重力
B．茄子受到的浮力大于西红柿受到的浮力
C．西红柿排开水的重力小于自身的重力
D．西红柿的密度大于茄子的密度

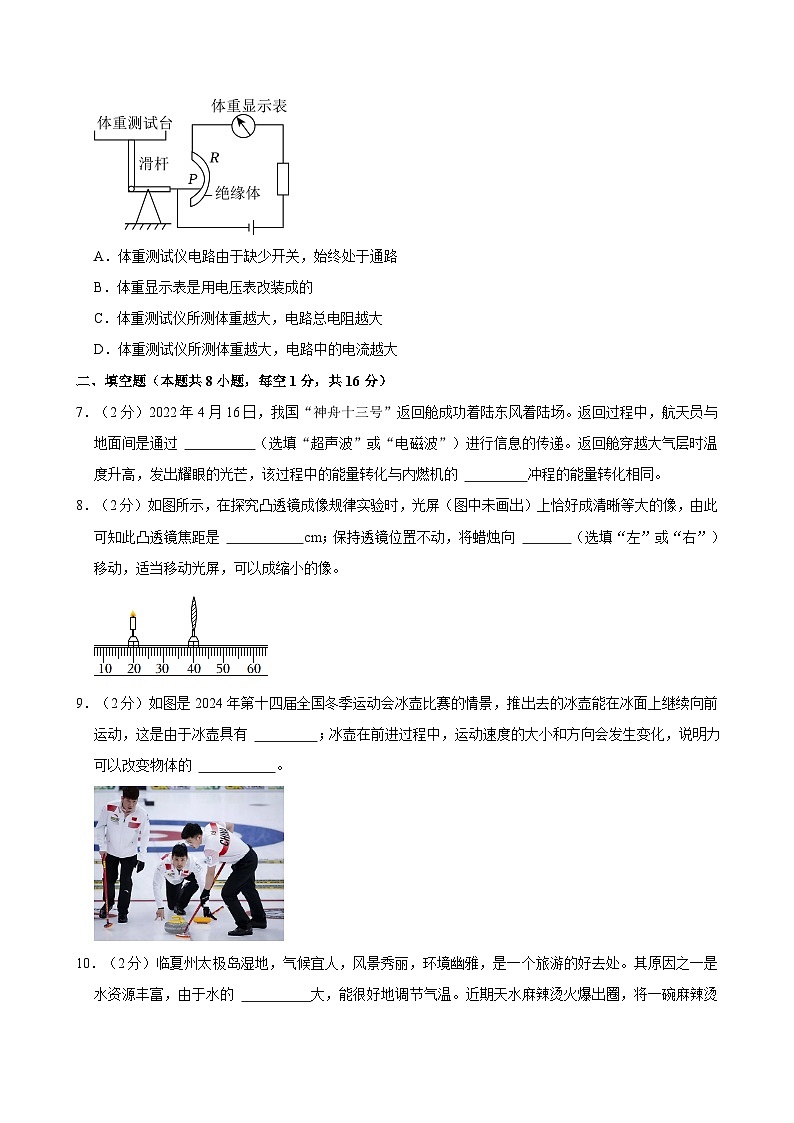

6．（4分）如图所示是一个自动体重测试仪的工作原理图，R是滑动变阻器的电阻片，滑动变阻器的滑片P和滑杆连接。当被测量者站在体重测试台上测量体重时，体重测试台下移，滑杆带动滑动变阻器的滑片P向上移动。有关该测试仪的说法正确的是（ ）
A．体重测试仪电路由于缺少开关，始终处于通路
B．体重显示表是用电压表改装成的
C．体重测试仪所测体重越大，电路总电阻越大
D．体重测试仪所测体重越大，电路中的电流越大
二、填空题（本题共8小题，每空1分，共16分）
7．（2分）2022年4月16日，我国“神舟十三号”返回舱成功着陆东风着陆场。返回过程中，航天员与地面间是通过 （选填“超声波”或“电磁波”）进行信息的传递。返回舱穿越大气层时温度升高，发出耀眼的光芒，该过程中的能量转化与内燃机的 冲程的能量转化相同。
8．（2分）如图所示，在探究凸透镜成像规律实验时，光屏（图中未画出）上恰好成清晰等大的像，由此可知此凸透镜焦距是 cm；保持透镜位置不动，将蜡烛向 （选填“左”或“右”）移动，适当移动光屏，可以成缩小的像。
9．（2分）如图是2024年第十四届全国冬季运动会冰壶比赛的情景，推出去的冰壶能在冰面上继续向前运动，这是由于冰壶具有 ；冰壶在前进过程中，运动速度的大小和方向会发生变化，说明力可以改变物体的 。
10．（2分）临夏州太极岛湿地，气候宜人，风景秀丽，环境幽雅，是一个旅游的好去处。其原因之一是水资源丰富，由于水的 大，能很好地调节气温。近期天水麻辣烫火爆出圈，将一碗麻辣烫端起时会感觉到烫手，这是通过 的方式增加了手的内能。
11．（2分）现在许多宾馆都利用房卡取电，如图所示。只有把房卡插入槽中，房间内的用电器才能使用。房卡的作用相当于家庭电路中的 ，房间里各用电器之间是 联的。
12．（2分）临夏州四季分明，年日照时数介于2275.0～2519.4小时，根据《太阳能资源评估方法》可知其太阳能资源丰富等级为丰富区。太阳能属于 （选填“可再生”或“不可再生”）能源，太阳能电池板在光照条件下能够将太阳能转化为化学能储存起来，夜晚化学能又可以转化为 能供路灯照明。
13．（2分）如图是甘肃蓝天救援队利用滑轮组帮助受困司机拖车场景的简化图。已知汽车重为1.2×104N，汽车受到的阻力f为车重的0.1倍，救援人员用500N的拉力，拉着绳子自由端匀速前进了6m，则救援人员的拉力做功 J，滑轮组的机械效率为 。
14．（2分）恒温箱电路图如图所示，当水银温度计中的水银柱上升，接触金属丝A时，电磁铁电路被接通，衔铁被吸引并向 （选填“上”或“下”）移，因此电热丝 （选填“停止”或“开始”）加热。
三、识图、作图题（本题共4小题，共12分）20
15．（4分）如图所示，图甲中物体的重力为 N；图乙中体温计的示数为 ℃。
16．（4分）图甲是物理老师上课时使用的“小蜜蜂”扩音器，图乙是其工作原理图，声信号由麦克风（话筒）转化为电信号，经放大器放大后，再传入扬声器转化为声信号播出。麦克风的工作原理是 现象，扬声器的工作原理与 （选填“发电机”“电动机”或“电铃”）的工作原理相同。
17．（2分）甘肃省是中国樱桃的主要产地之一。采摘园内，樱桃A静立枝头，请你画出樱桃A的受力示意图。
18．（2分）如图是起重机将货物吊起的情景。O为支点，F1为动力，F2为阻力。请画出阻力F2的力臂l2．
四、实验探究题（本题共2小题，共20分）
19．（10分）小龙到临夏太子山旅游，对某个小石子的密度产生了兴趣，他决定测量出它的密度。
（1）他先将天平放在水平桌面上，移动 至标尺左端的零刻度线处，发现指针静止时指在分度盘中央刻度线的右侧，则应将平衡螺母向 调节，直至天平平衡；
（2）用调好的天平测小石子的质量，当盘中所加砝码和游码位置如图甲所示时，天平平衡，则此石子的质量为 g。在量筒内装有一定量的水，该石子放入前、后的情况如图乙所示，由此可知小石子的密度是 kg/m3；
（3）假设拴小石子的线较粗，那么测量结果将会 （选填“偏大”“偏小”或“保持一致”）。
20．（10分）在“测量小灯泡灯丝电阻”的实验中：
（1）请用笔画线代替导线，将实物电路连接完整（要求：连线不得交叉；电流表的量程选择要恰当；滑片P向左移动时灯变亮）。
（2）实验时若连接好最后一根导线后，灯泡立即发出明亮耀眼的光并很快熄灭。检查后发现连线正确，则实验中两个操作不当之处是：① ；② 。
（3）正确操作，若闭合开关后发现小灯泡几乎不亮，但电流表有示数，则接下来应进行的操作是 。
A.更换小灯泡
B.检查电路是否断路
C.移动滑动变阻器滑片，观察小灯泡是否发光
（4）按正确的操作测得的数据如表所示，则第3次实验灯丝的电阻为 Ω，三次实验测得的小灯泡灯丝的阻值不相等，其原因是 。
（5）第2次实验小灯泡的实际功率是 W。
（6）实验中滑动变阻器的主要作用：一是 ；二是改变电阻两端的 。
五、计算与简答题（本题共3小题，共18分。简答部分要有必要的分析和说明，计算部分要有主要公
21．（4分）阳春三月正是春耕备耕的好时节。如图所示是农机手驾驶大型拖拉机播种马铃薯的情景，请解释以下两种现象。
（1）拖拉机的轮胎上有很深的凹凸不平的花纹。
（2）拖拉机的轮胎做得比普通车的轮胎宽得多。
22．（6分）如图为我国自主研制的两栖战车，整车质量为26.5t，每条履带与地面的接触面积为2.5m2水上最大速度可达30km/h，达到世界先进水平。某次任务中它以最大速度匀速通过一宽为66km的水域。已知ρ燃油＝0.8×103kg/m3，q燃油＝4.3×107J/kg，g取10N/kg，ρ水＝1.0×103kg/m3。求：
（1）此次任务中该战车穿过该水域需要多长时间；
（2）该战车在水面漂浮时排开水的体积；
（3）该战车在此次任务中消耗燃油500L，这些燃油完全燃烧放出的热量是多少。
23．（8分）商业街移动摊位使用可显示电费的新型插座（如图甲所示）计费，某摊位使用空气炸锅（如图乙所示）烹制食物，如图丙所示是该空气炸锅加热部分的简化电路，其额定电压为220V，定值电阻R1和R2为发热体，其中R1＝40Ω。开关S1、S2、S3的通断可实现高、中、低三个挡位的调节（S1、S2不会同时闭合），只闭合S3时的中温挡，额定功率为440W。求：
（1）R2的电阻；
（2）高温挡正常工作100s，电流通过R1产生的电热；
（3）只有空气炸锅单独工作，表盘示数使用前后如图甲、丁所示，通过表盘显示的数据估算该空气炸锅消耗的电功率（已知商用电费单价为0.75元/kW•h）。
参考答案与试题解析
一、选择题（本题共6小题，每小题4分，共24分，每小题给出的四个选项中只有一个正确）
1．（4分）物理知识与生活紧密相连，下列关于声音的说法正确的是（ ）
A．公路边的噪声监测装置可以防止噪声的产生
B．调琴时绷紧琴弦是为了在演奏时增大声音的响度
C．演奏时，用力拨动琴弦可以改变音调的高低
D．用超声波清洗钟表污垢，说明声音能传递能量
【解答】解：A、噪声监测装置只能监测噪声的响度，不能防止噪声的产生，故A错误；
B、调琴时，绷紧琴弦可以改变琴弦的振动快慢，是为了在演奏时改变声音的音调，故B错误；
C、用力拨动琴弦，可以改变琴声的响度，故C错误；
D、超声波能清洗钟表，说明声能传递能量，故D正确。
故选：D。
2．（4分）以下四种现象中，属于光的反射的是（ ）
A．碗中筷子“折断”
B．雨后彩虹
C．水中倒影
D．树荫下的圆形光斑
【解答】解：A．水中部分的筷子反射的光线由水斜射入空气时发生折射，折射光线远离法线，向水面偏折，看起来在水面处筷子好像断了，这是光的折射现象造成的，故A不正确；
B．雨过天晴时，常在天空出现彩虹，这种现象叫做光的色散现象，所以说雨后的天空出现彩虹是由光的色散形成的，故B不正确；
C．水中的倒影，属于平面镜成像，是由于光的反射形成的，故C正确；
D．树叶与树叶之间会形成很多小的缝隙，太阳光从这些小缝隙中照射下来，由于光在同种均匀介质中沿直线传播，所以在地面上会形成太阳的像，形状和太阳一样，而且是倒立的实像，故D不正确。
故选：C。
3．（4分）谚语是劳动人民智慧的结晶，下列分析正确的是（ ）
A．“十月打了霜，来年粮满仓”，如图甲，霜的形成是凝华现象，需要吸热
B．“大雾不过晌，过晌听雨响”，如图乙，雾的形成是汽化现象，需要放热
C．“草上露水凝，天气一定晴”，如图丙，露的形成是液化现象，需要放热
D．“大雪河封住，冬至不行船”，如图丁，冰的形成是凝固现象，需要吸热
【解答】解：A、霜是空气中的水蒸气遇冷凝华形成固态的小冰晶，凝华过程需要放热，故A错误；
BC、雾和露是空气中的水蒸气遇冷液化形成的小液滴，液化过程需要放热，故B错误，C正确；
D、物体由液态变成固态的过程叫凝固，冰是水凝固形成的，凝固过程需要放热，故D错误。
故选：C。
4．（4分）下列由日常生活联想到的物理知识中，正确的是（ ）
A．骑自行车上坡前加紧蹬几下，是为了上坡时有更多的重力势能转化为动能
B．静止挂在天花板上的吊灯受到的重力与它对绳的拉力是平衡力
C．乘坐地铁时应站在黄线外候车，因为流速越大的位置压强越大
D．用针管吸药液是利用了大气压
【解答】解：
A、自行车上坡前加紧蹬几下，使其速度增大，是为了上坡时有更多的动能转化为重力势能，更容易上坡，故A错误；
B、挂在天花板上的吊灯处于静止状态，它受到的重力和它对绳的拉力作用在不同的物体上，且方向相同，不是平衡力，故B错误；
C、当人离列车太近时，高速列车在行驶过程中，使人和列车之间的空气流动速度很大，压强很小，人外侧的压强不变，人在内外压强差的作用下，会被压向列车出现事故，所以站台上候车的乘客必须站在安全线外，故C错误；
D、吸药液时，向后拉活塞，针管内气压减小，外界大气压压着药液从针头进入针管内，故D正确。
故选：D。
5．（4分）“我劳动，我快乐。”小明放学帮妈妈洗菜时发现，放在盆中的茄子浮在水面，西红柿沉在盆底。他用所学的物理知识对此现象作出一些分析，其中不正确的是（ ）
A．茄子受到的浮力等于它受到的重力
B．茄子受到的浮力大于西红柿受到的浮力
C．西红柿排开水的重力小于自身的重力
D．西红柿的密度大于茄子的密度
【解答】解：A、由图可知，茄子漂浮在水面，由物体的漂浮条件可知，茄子受到的浮力等于它受到的重力，故A正确；
B、由于不知道茄子和西红柿排开水体积的关系，由F浮＝ρ液gV排知不能判断出茄子所受浮力与西红柿所受到浮力的关系，故B错误；
C、由阿基米德原理可知，西红柿受到的浮力等于它排开水的重力，由图可知，西红柿沉在水底，由物体的浮沉条件可知，西红柿受到的浮力小于它受到的重力，因此西红柿排开水的重力小于它自身的重力，故C正确；
D、由物体的浮沉条件可知，茄子漂浮在水面，茄子的密度比水的密度小，西红柿沉在水底，西红柿的密度大于水的密度，所以茄子的密度小于西红柿的密度，故D正确。
故选：B。
6．（4分）如图所示是一个自动体重测试仪的工作原理图，R是滑动变阻器的电阻片，滑动变阻器的滑片P和滑杆连接。当被测量者站在体重测试台上测量体重时，体重测试台下移，滑杆带动滑动变阻器的滑片P向上移动。有关该测试仪的说法正确的是（ ）
A．体重测试仪电路由于缺少开关，始终处于通路
B．体重显示表是用电压表改装成的
C．体重测试仪所测体重越大，电路总电阻越大
D．体重测试仪所测体重越大，电路中的电流越大
【解答】解：A、当自动体重测试仪不工作时，滑片位于绝缘体的位置，电路断路，故A错误；
B、由电路图可知，体重显示表串联在电路中，所以体重显示表是用电流表改装成的，故B错误；
CD、体重测试仪所测体重越大时，变阻器接入电路中的电阻越小，电路总电阻越小；根据欧姆定律可知，电路中的电流越大，故C错误，D正确。
故选：D。
二、填空题（本题共8小题，每空1分，共16分）
7．（2分）2022年4月16日，我国“神舟十三号”返回舱成功着陆东风着陆场。返回过程中，航天员与地面间是通过 电磁波 （选填“超声波”或“电磁波”）进行信息的传递。返回舱穿越大气层时温度升高，发出耀眼的光芒，该过程中的能量转化与内燃机的 压缩 冲程的能量转化相同。
【解答】解：返回过程中，航天员与地面间是通过电磁波进行信息的传递。返回舱在通过大气层时，与空气发生摩擦，此时返回舱要克服摩擦做功，机械能转化为内能，该过程是通过做功的方式改变物体内能的，与内燃机的压缩冲程的能量转化相同。
故答案为：电磁波；压缩。
8．（2分）如图所示，在探究凸透镜成像规律实验时，光屏（图中未画出）上恰好成清晰等大的像，由此可知此凸透镜焦距是 10.0 cm；保持透镜位置不动，将蜡烛向 左 （选填“左”或“右”）移动，适当移动光屏，可以成缩小的像。
【解答】解：由图可知，此时物距u＝40.0cm﹣20.0cm＝20.0cm，根据u＝v＝2f，成倒立、等大的实像，即2f＝20.0cm，故该凸透镜的焦距为f＝10.0cm；
根据凸透镜成实像时，物远像近像变小可知，保持透镜位置不动，将蜡烛向左移动，适当移动光屏，可以成缩小的像。
故答案为：10.0；左。
9．（2分）如图是2024年第十四届全国冬季运动会冰壶比赛的情景，推出去的冰壶能在冰面上继续向前运动，这是由于冰壶具有 惯性 ；冰壶在前进过程中，运动速度的大小和方向会发生变化，说明力可以改变物体的 运动状态 。
【解答】解：推出去的冰壶，由于惯性保持原来的运动的状态，故可以继续向前运动；
冰壶在前进过程中，运动速度的大小和方向会发生变化，即运动状态发生变化，说明冰壶受到力的作用，即力可以改变物体的运动状态。
故答案为：惯性；运动状态。
10．（2分）临夏州太极岛湿地，气候宜人，风景秀丽，环境幽雅，是一个旅游的好去处。其原因之一是水资源丰富，由于水的 比热容 大，能很好地调节气温。近期天水麻辣烫火爆出圈，将一碗麻辣烫端起时会感觉到烫手，这是通过 热传递 的方式增加了手的内能。
【解答】解：
（1）由于水的比热容较大，在同样吸放热条件下水的温度变化小，能很好的调节气温；
（2）端碗时很烫手，手从碗上吸收了热量，是通过热传递方式增加了手的内能。
故答案为：比热容；热传递。
11．（2分）现在许多宾馆都利用房卡取电，如图所示。只有把房卡插入槽中，房间内的用电器才能使用。房卡的作用相当于家庭电路中的 总开关（开关） ，房间里各用电器之间是 并 联的。
【解答】解：（1）房卡可以控制用电器的工作，不插入插槽中，所有房间内的用电器都不工作，所以房卡相当家庭电路干路上的总开关（开关）；
（2）房间里各用电器之间工作情况是互不影响，所以各用电器之间是并联。
故答案为：总开关（开关）；并。
12．（2分）临夏州四季分明，年日照时数介于2275.0～2519.4小时，根据《太阳能资源评估方法》可知其太阳能资源丰富等级为丰富区。太阳能属于 可再生 （选填“可再生”或“不可再生”）能源，太阳能电池板在光照条件下能够将太阳能转化为化学能储存起来，夜晚化学能又可以转化为 电 能供路灯照明。
【解答】解：由于太阳能可以在自然界源源不断的获得，因此太阳能属于可再生能源；
光伏发电是指太阳能电池板将太阳能转化为电能，即太阳能电池板在光照条件下能够将太阳能转化为化学能储存起来，夜晚化学能又可以转化为电能供路灯照明。
故答案为：可再生；电。
13．（2分）如图是甘肃蓝天救援队利用滑轮组帮助受困司机拖车场景的简化图。已知汽车重为1.2×104N，汽车受到的阻力f为车重的0.1倍，救援人员用500N的拉力，拉着绳子自由端匀速前进了6m，则救援人员的拉力做功 3000 J，滑轮组的机械效率为 80% 。
【解答】解：救援人员的拉力做的功为：
W总＝Fs＝500N×6m＝3000J；
由图可知，n＝3，汽车受到的阻力f＝0.1G＝0.1×1.2×104N＝1.2×103N；
汽车移动的距离为s'＝s＝×6m＝2m，
拉力做的有用功为：
W有＝fs'＝1.2×103N×2m＝2.4×103J，
则滑轮组的机械效率为：
η＝＝×100%＝80%。
故答案为：3000；80%。
14．（2分）恒温箱电路图如图所示，当水银温度计中的水银柱上升，接触金属丝A时，电磁铁电路被接通，衔铁被吸引并向 接通 （选填“上”或“下”）移，因此电热丝 停止 （选填“停止”或“开始”）加热。
【解答】解：读图分析可知，当水银柱上升到金属丝A所指示的温度时，电磁铁电路接通，电磁铁产生磁性，吸引衔铁，则衔铁下移，电热丝所在电路断开，电热丝停止加热。
故答案为：接通；停止。
三、识图、作图题（本题共4小题，共12分）20
15．（4分）如图所示，图甲中物体的重力为 2.4 N；图乙中体温计的示数为 36.8 ℃。
【解答】解：（1）由图甲可知，弹簧测力计的分度值为0.2N，则测力计示数应该是2.4N；
（2）图中体温计的分度值为0.1℃，示数为36℃+0.8℃＝36.8℃；
故答案为：2.4；36.8。
16．（4分）图甲是物理老师上课时使用的“小蜜蜂”扩音器，图乙是其工作原理图，声信号由麦克风（话筒）转化为电信号，经放大器放大后，再传入扬声器转化为声信号播出。麦克风的工作原理是 电磁感应 现象，扬声器的工作原理与 电动机 （选填“发电机”“电动机”或“电铃”）的工作原理相同。
【解答】解：麦克风的工作原理是电磁感应现象，扬声器的工作原理与电动机的工作原理相同。
故答案为：电磁感应；电动机。
17．（2分）甘肃省是中国樱桃的主要产地之一。采摘园内，樱桃A静立枝头，请你画出樱桃A的受力示意图。
【解答】解：樱桃A静立枝头，处于平衡状态；樱桃在竖直方向上受到重力和树枝的拉力作用，从樱桃的重心，分别沿竖直向下和竖直向上的方向画一条有向线段，并分别用G和F表示，作图时应注意两条线段长度要等长，如图所示：
18．（2分）如图是起重机将货物吊起的情景。O为支点，F1为动力，F2为阻力。请画出阻力F2的力臂l2．
【解答】解：已知图中支点为O点，阻力F2的方向竖直向下，阻力臂是支点到阻力作用线的垂线段。如图所示：
四、实验探究题（本题共2小题，共20分）
19．（10分）小龙到临夏太子山旅游，对某个小石子的密度产生了兴趣，他决定测量出它的密度。
（1）他先将天平放在水平桌面上，移动 游码 至标尺左端的零刻度线处，发现指针静止时指在分度盘中央刻度线的右侧，则应将平衡螺母向 左 调节，直至天平平衡；
（2）用调好的天平测小石子的质量，当盘中所加砝码和游码位置如图甲所示时，天平平衡，则此石子的质量为 38.4 g。在量筒内装有一定量的水，该石子放入前、后的情况如图乙所示，由此可知小石子的密度是 2.56×103 kg/m3；
（3）假设拴小石子的线较粗，那么测量结果将会 偏小 （选填“偏大”“偏小”或“保持一致”）。
【解答】解：（1）天平放在水平桌面上，移动游码至标尺左端零刻度线处，发现指针静止时指在分度盘中线的右侧，则平衡螺母应该向左调，使得横梁平衡；
（2）据图甲可知，天平标尺的分度值是0.2g，游码对应的刻度值为3.4g，故此时待测物体的质量是：m＝20g+10g+5g+3.4g＝38.4g；
图乙中，量筒分度值为1mL，水的体积为30mL＝30cm3，
小石子和水的总体积为45mL＝45cm3，小石子的体积：V＝45cm3﹣30cm3＝15cm3；
小石子的密度为：ρ＝＝＝2.56g/cm3＝2.56×103kg/m3；
（3）假设拴小石子的线不很细，则绳子在水中部分也占有一定的体积，则测量出的水和小石子的总体积变大，得出的小石子的体积变大，根据ρ＝，那么测量结果将会偏小。
故答案为：（1）游码；左；（2）38.4；2.56×103；（3）偏小。
20．（10分）在“测量小灯泡灯丝电阻”的实验中：
（1）请用笔画线代替导线，将实物电路连接完整（要求：连线不得交叉；电流表的量程选择要恰当；滑片P向左移动时灯变亮）。
（2）实验时若连接好最后一根导线后，灯泡立即发出明亮耀眼的光并很快熄灭。检查后发现连线正确，则实验中两个操作不当之处是：① 连接电路时没有断开开关 ；② 滑动变阻器没调到最大阻值 。
（3）正确操作，若闭合开关后发现小灯泡几乎不亮，但电流表有示数，则接下来应进行的操作是 C 。
A.更换小灯泡
B.检查电路是否断路
C.移动滑动变阻器滑片，观察小灯泡是否发光
（4）按正确的操作测得的数据如表所示，则第3次实验灯丝的电阻为 9.5 Ω，三次实验测得的小灯泡灯丝的阻值不相等，其原因是 灯丝电阻与温度有关 。
（5）第2次实验小灯泡的实际功率是 1.02 W。
（6）实验中滑动变阻器的主要作用：一是 保护电路 ；二是改变电阻两端的 电压 。
【解答】解：（1）由题意知灯泡的额定电压是3.8V，额定电流表为0.4A，因此电流表选择0～0.6A的量程，滑片P向左移动时灯变亮，电流变大，电阻变小，故选滑动变阻器的左下接线柱相连；如下图所示：
（2）为保护电路，连接实物图时应：①断开开关，②滑动变阻器的滑片要调到使连入电路的电阻为最大的位置。甲组同学连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭，说明连完最后一根线，电路立即接通且电路电流较大，电路阻值太小，原因是：①连接电路时没断开开关；②滑动变阻器没调到最大阻值。
（3）丙组同学闭合开关后，电流表有示数，说明电路是通路，灯泡没坏，也不是断路，可能是连入电阻太大，电路中电流太小所致，下一步操作：移动滑动变阻器滑片，观察小灯泡是否发光，即应进行C项操作。
（4）第三次实验灯丝的电阻为R＝＝9.5Ω；
根据表中数据可知三次小灯泡的阻值不相等，因为灯泡两端电压不同时，灯丝的温度不同，因此灯丝的电阻不同，即灯丝电阻与温度有关。
（5）第2次实验小灯泡的实际功率P＝UI＝3V×0.34A＝1.02W；
（6）为了减小误差，应多次测量取平均值，故滑动变阻器主要作用一是保护电路，二是改变电阻两端的电压。
故答案为：（1）见解答；
（2）①连接电路时没有断开开关；②滑动变阻器没调到最大阻值；
（3）C；
（4）9.5；灯丝电阻与温度有关；
（5）1.02；
（6）保护电路；电压。
五、计算与简答题（本题共3小题，共18分。简答部分要有必要的分析和说明，计算部分要有主要公
21．（4分）阳春三月正是春耕备耕的好时节。如图所示是农机手驾驶大型拖拉机播种马铃薯的情景，请解释以下两种现象。
（1）拖拉机的轮胎上有很深的凹凸不平的花纹。
（2）拖拉机的轮胎做得比普通车的轮胎宽得多。
【解答】答：（1）拖拉机的轮胎上有很深的凹凸不平的花纹，即在压力一定的情况下，增大了接触面的粗糙程度，增大了摩擦力；
（2）拖拉机的轮胎做得比普通车的轮胎宽得多，是在压力一定时，通过增大受力面积来减小压强。
22．（6分）如图为我国自主研制的两栖战车，整车质量为26.5t，每条履带与地面的接触面积为2.5m2水上最大速度可达30km/h，达到世界先进水平。某次任务中它以最大速度匀速通过一宽为66km的水域。已知ρ燃油＝0.8×103kg/m3，q燃油＝4.3×107J/kg，g取10N/kg，ρ水＝1.0×103kg/m3。求：
（1）此次任务中该战车穿过该水域需要多长时间；
（2）该战车在水面漂浮时排开水的体积；
（3）该战车在此次任务中消耗燃油500L，这些燃油完全燃烧放出的热量是多少。
【解答】解：（1）根据v＝，该战车穿过此水域所用时间：
t＝＝＝2.2h；
（2）战车在水中漂浮，根据二力平衡，其所受浮力：F浮＝G车＝2.65×105N，
由F浮＝ρ水gV排得，排开水的体积为：
V排＝＝＝26.5m3；
（3）根据密度公式ρ＝得，消耗燃油的质量：
m燃油＝ρ燃油V＝0.85×103kg/m3×500×10﹣3m3＝425kg，
燃油完全燃观放出的热量为：
Q放＝m燃油q燃油＝425kg×4.3×107J/kg＝1.8275×1010J。
答：（1）此次任务中该战车穿过该水域需要的时间为2.2h；
（2）该战车在水面漂浮时排开水的体积为26.5m3；
（3）该战车在此次任务中消耗燃油500L，这些燃油完全燃烧放出的热量是1.8275×1010J。
23．（8分）商业街移动摊位使用可显示电费的新型插座（如图甲所示）计费，某摊位使用空气炸锅（如图乙所示）烹制食物，如图丙所示是该空气炸锅加热部分的简化电路，其额定电压为220V，定值电阻R1和R2为发热体，其中R1＝40Ω。开关S1、S2、S3的通断可实现高、中、低三个挡位的调节（S1、S2不会同时闭合），只闭合S3时的中温挡，额定功率为440W。求：
（1）R2的电阻；
（2）高温挡正常工作100s，电流通过R1产生的电热；
（3）只有空气炸锅单独工作，表盘示数使用前后如图甲、丁所示，通过表盘显示的数据估算该空气炸锅消耗的电功率（已知商用电费单价为0.75元/kW•h）。
【解答】解：（1）只闭合S3时，空气炸锅为中温挡，电路为R2的简单电路，
由P＝UI＝可知，R2的电阻：R2＝＝＝110Ω；
（2）当只闭合S2时，R1、R2串联；当闭合S1、S3，断开S2时，R1、R2并联；
因并联电路的总电阻小于任一分电阻，串联电路中的总电阻大于任一分电阻，所以由P＝UI＝可知，R1、R2并联时，电路中的电阻最小，电功率最大，空气炸锅为高温挡；R1、R2串联时，电路中的电阻最大，电功率最小，空气炸锅为低温挡；
由并联电路的特点和欧姆定律可知，通过R1的电流：I1＝＝＝5.5A，
则高温挡正常工作100s，电流通过R1产生的电热：Q＝R1t＝（5.5A）2×40Ω×100s＝1.21×105J；
（3）由图甲和丁可知，空气炸锅工作15min所需的电费为0.06元，
则空气炸锅工作15min消耗的电能：W＝＝0.08kW•h，
因此该空气炸锅消耗的电功率：P＝＝＝0.32kW＝320W。
答：（1）R2的电阻为110Ω；
（2）高温挡正常工作100s，电流通过R1产生的电热为1.21×105J；
（3）该空气炸锅消耗的电功率为320W。实验次数
1
2
3
电压U/V
2.0
3.0
3.8
电流I/A
0.33
0.34
0.4
电阻R/Ω
6.0
8.8
实验次数
1
2
3
电压U/V
2.0
3.0
3.8
电流I/A
0.33
0.34
0.4
电阻R/Ω
6.0
8.8
