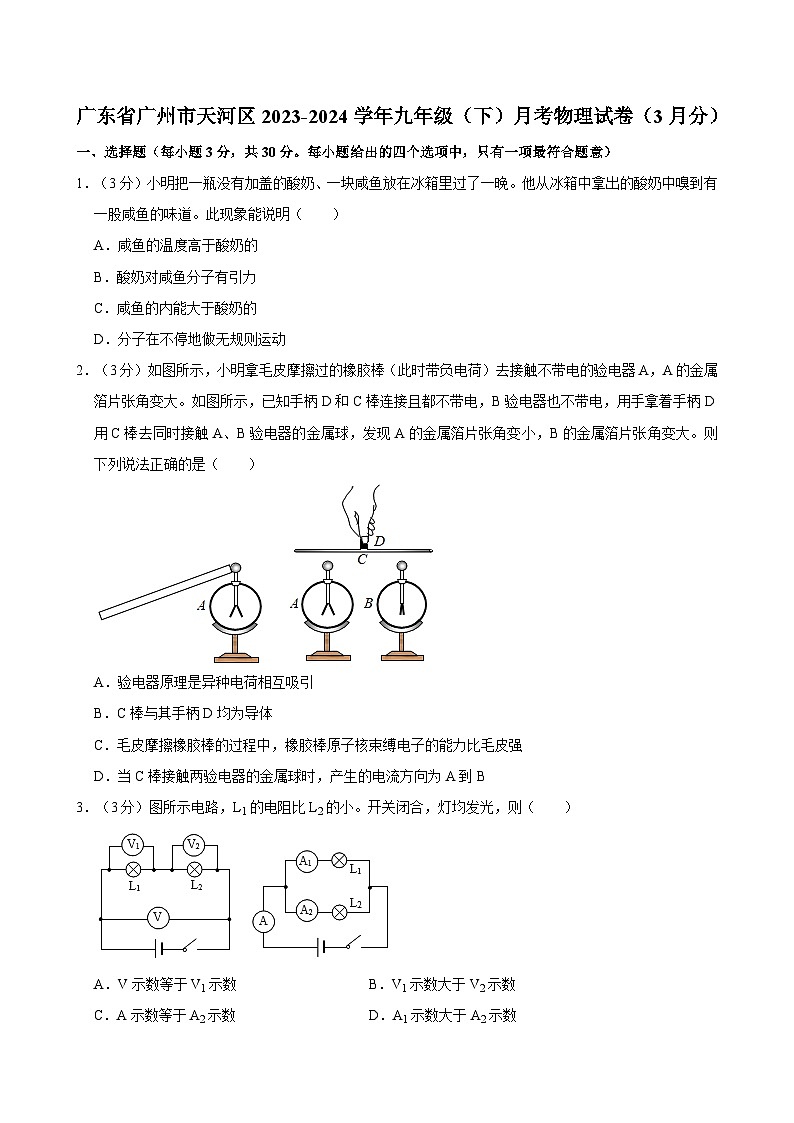

广东省广州市天河区2023-2024学年九年级下学期3月月考物理试卷

这是一份广东省广州市天河区2023-2024学年九年级下学期3月月考物理试卷，共25页。
B．酸奶对咸鱼分子有引力
C．咸鱼的内能大于酸奶的
D．分子在不停地做无规则运动
2．（3分）如图所示，小明拿毛皮摩擦过的橡胶棒（此时带负电荷）去接触不带电的验电器A，A的金属箔片张角变大。如图所示，已知手柄D和C棒连接且都不带电，B验电器也不带电，用手拿着手柄D用C棒去同时接触A、B验电器的金属球，发现A的金属箔片张角变小，B的金属箔片张角变大。则下列说法正确的是（ ）
A．验电器原理是异种电荷相互吸引
B．C棒与其手柄D均为导体
C．毛皮摩擦橡胶棒的过程中，橡胶棒原子核束缚电子的能力比毛皮强
D．当C棒接触两验电器的金属球时，产生的电流方向为A到B
3．（3分）图所示电路，L1的电阻比L2的小。开关闭合，灯均发光，则（ ）
A．V示数等于V1示数B．V1示数大于V2示数
C．A示数等于A2示数D．A1示数大于A2示数

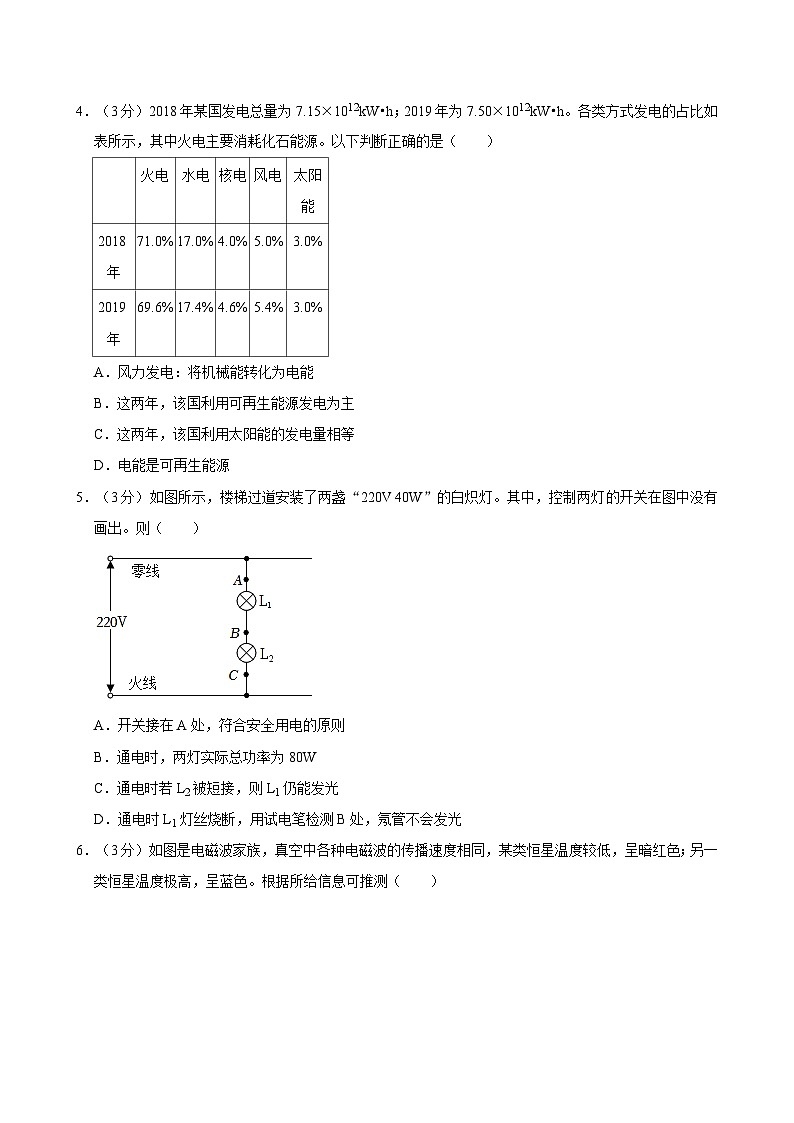

4．（3分）2018年某国发电总量为7.15×1012kW•h；2019年为7.50×1012kW•h。各类方式发电的占比如表所示，其中火电主要消耗化石能源。以下判断正确的是（ ）
A．风力发电：将机械能转化为电能
B．这两年，该国利用可再生能源发电为主
C．这两年，该国利用太阳能的发电量相等
D．电能是可再生能源
5．（3分）如图所示，楼梯过道安装了两盏“220V 40W”的白炽灯。其中，控制两灯的开关在图中没有画出。则（ ）
A．开关接在A处，符合安全用电的原则
B．通电时，两灯实际总功率为80W
C．通电时若L2被短接，则L1仍能发光
D．通电时L1灯丝烧断，用试电笔检测B处，氖管不会发光

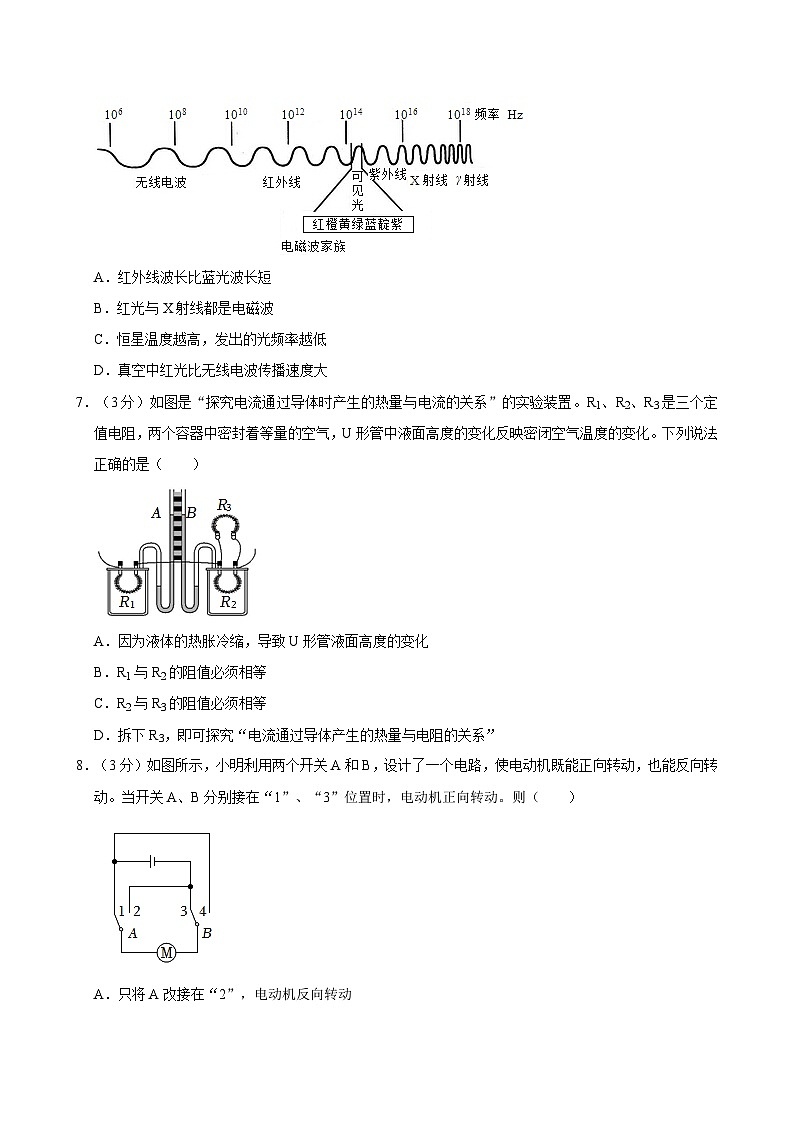

6．（3分）如图是电磁波家族，真空中各种电磁波的传播速度相同，某类恒星温度较低，呈暗红色；另一类恒星温度极高，呈蓝色。根据所给信息可推测（ ）
A．红外线波长比蓝光波长短
B．红光与X射线都是电磁波
C．恒星温度越高，发出的光频率越低
D．真空中红光比无线电波传播速度大
7．（3分）如图是“探究电流通过导体时产生的热量与电流的关系”的实验装置。R1、R2、R3是三个定值电阻，两个容器中密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化。下列说法正确的是（ ）
A．因为液体的热胀冷缩，导致U形管液面高度的变化
B．R1与R2的阻值必须相等
C．R2与R3的阻值必须相等
D．拆下R3，即可探究“电流通过导体产生的热量与电阻的关系”
8．（3分）如图所示，小明利用两个开关A和B，设计了一个电路，使电动机既能正向转动，也能反向转动。当开关A、B分别接在“1”、“3”位置时，电动机正向转动。则（ ）
A．只将A改接在“2”，电动机反向转动
B．只将B改接在“4”，电动机正向转动
C．A、B分别改接在“2”、“4”，电动机反向转动
D．A、B分别改接在“2”、“4”，电动机正向转动
9．（3分）如图所示，用“⊗”表示导线中的电流方向垂直于纸面向里，“⊙”表示导线中的电流方向垂直于纸面向外。若此时通电导线受到的力向上。以下是小京对四个力方向的判断，正确的是（ ）
A．
B．
C．
D．
10．（3分）如图是有关电学的几个图例，其中对图例描述正确的是（ ）
A．甲图中测电笔的使用正确
B．乙图中电路的接法正确
C．当丙图中导体棒AB竖直向上运动时电流计指针也会偏转
D．丁图中断开开关k时，绿灯亮
二、非选择题：本题共8小题，共60分。按题目要求作答。
11．（8分）（1）不同形式的能量可以在一定条件下相互转化，如图1所示。以下事例中分别属于哪些能量转化（只需考虑最主要的能量转化），请将图1中能量转化对应的字母序号填写在相应的横线上。
例：电热水器工作时 。
①热机的压缩冲程 。
②给某锂电池充电时 。
③植物吸收太阳光进行光合作用 。
④电动机带动水泵把水送到高处 。
（2）如图2所示是某装置工作时的能量流向图，请根据图中信息判断：此装置可能是 （选填“热机”或“电灯”或“电风扇”），其工作效率为 。
（3）如图3是 （选填“汽油机”或“柴油机”）的做功冲程，这种机器吸气冲程吸入的是： 。
12．（5分）通电螺线管的外部磁场与条形磁体周围磁场相似。
（1）如图1，甲图中箭头表示电流方向，小磁针北极指向如图（涂黑端为北极），则螺线管的A端是 极（填“N”或“S”）。
（2）螺线管实际上就是由多个单匝圆形线圈组成，通电螺线管的磁场可以看成由每一个单匝圆形通电线圈的磁场组合而成，现有一单匝圆形通电线圈中的电流方向如图1乙所示，则其B端是 极（填“N”或“S”）。
（3）地球周围存在磁场，有学者认为，地磁场是由于地球带电自转形成圆形电流引起的，如图1丙，结合图甲、乙分析推断：地球的圆形电流方向与地球自转方向 （填“相同”或“相反”）。物理学规定正电荷定向移动的方向为电流方向，那么地球带 （填“正”或“负”）电。
（4）图2甲是研究交流发电机的原理图。
当线圈在磁体中顺时针转动时，ab中电流方向如图2甲；
当线圈在另外一个磁体中逆时针转动时，在图2乙中用箭头标出ab中电流方向。
13．（6分）如图1所示，规格相同的两烧杯分别装有甲、乙两种液体，m甲＝m乙＝1kg，电热丝1和电热丝2按照图中方式连接，用来分别加热两液体。该过程中忽略液体蒸发且加热器产生的热量全部被液体吸收，前6min甲、乙两杯液体吸收的热量情况如图2所示。并得到图3所示的温度与加热时间的图线。
（1）则两种液体的比热容c甲 c乙（选填“＞”“＜”、“＝”或“无法比较”），判断的依据是 。
（2）甲液体在2min时的内能 4min时的内能（选填“＞”、“＜”、“＝”），判断的依据是 。
（3）R电热丝1 R电热丝2（选填“＞”“＜”、“＝”或“无法比较”）。
（4）已知R电热丝1＝100Ω，电路中的电流为 A。
14．（7分）（1）如图，试电笔接触导线b时，试电笔的氖管发光，此时是否有电流流经人体？ ，b线是 （选填“火线”或“零线”）。
（2）请在图中按要求连接电路。要求：开关S闭合，电动机和LED灯都能正常工作；LED烧坏，闭合开关，电动机还能工作。
15．（8分）一小灯泡标有“12V”字样，小江要测量这个小灯泡的额定电功率。
（1）在图1中，将实物连接成完整的电路（要求滑片右移时，变阻器接入电路的阻值变大）。
（2）小灯泡正常发光时，测得它的电功率为18W，则此时电压表示数为 V，电流表示数为 A。
（3）实验室的电能表如图2所示。若铝盘转过一圈时，测量消耗的电能W为 J；此消耗的电能让一个实际功率为18W的用电器工作时间t为 s。
（4）图3甲为小灯泡的内部结构图，如图乙连接，各处接触良好，电池电量充足，此时 （选填“有”或“没有”）电流经过小灯泡灯丝，此电路是 （选填“通路”、“断路”或“短路”）。
16．（8分）氢燃料具有清洁无污染、效率高等优点，被认为是22世纪最理想的能源。现利用一烧水装置燃烧0.3kg的氢燃料，实际放出了4×107J的热量，使质量为200kg、温度为15℃的水升高至40℃，[c水＝4.2×103J/（kg•℃）]，氢的热值为1.4×108J/kg）。求：
（1）氢燃料在燃烧过程中热值 。
A变大
B变小
C不变
（2）水吸收的热量为多少？
（3）此烧水装置的热效率是多少？
17．（10分）如图甲是某灯泡L的I﹣U图象。把此灯泡接到如图乙的电路中，闭合开关。电流表的示数为I＝0.7A，电压表的示数为U＝1.0V。求：
（1）此时通过灯泡L的电流是 ；
（2）通电1min内，灯泡消耗的电能；
（3）滑动变阻器连入电路的阻值；
（4）若电源两端电压不变，滑动变阻器接入电路中的电阻变小，灯泡的亮度 （选填“变暗”、“变亮”或“不变”），电流表的示数将 （选填“变小”、“变大”或“不变”）。
18．（8分）在如图1所示的电路中，闭合开关，两灯都发光，且LED比小灯泡L要亮，小明猜想：此时，该电路LED的电功率比小灯泡的大。小明在原电路上只加装测量器材和导线（数目都不限），组成了一个新电路（加装器材后不能再拆装），通过实验，能验证猜想是否正确。
（1）需要加装的测量器材是： 。
（2）在图2方框中画出加装器材后的实验电路图。
（3）实验步骤（测量的物理量用符号表示）。
（4）写出判断小明猜想是否正确的依据。
参考答案与试题解析
一、选择题（每小题3分，共30分。每小题给出的四个选项中，只有一项最符合题意）
1．（3分）小明把一瓶没有加盖的酸奶、一块咸鱼放在冰箱里过了一晚。他从冰箱中拿出的酸奶中嗅到有一股咸鱼的味道。此现象能说明（ ）
A．咸鱼的温度高于酸奶的
B．酸奶对咸鱼分子有引力
C．咸鱼的内能大于酸奶的
D．分子在不停地做无规则运动
【解答】解：把一瓶酸奶、咸鱼放在冰箱里，由于它们的分子都在不停地做无规则的运动，所以会有部分分子彼此进入对方，这就形成了闻到从冰箱拿出的酸奶具有一股咸鱼味的现象。这是分子发生扩散的结果。
故选：D。
2．（3分）如图所示，小明拿毛皮摩擦过的橡胶棒（此时带负电荷）去接触不带电的验电器A，A的金属箔片张角变大。如图所示，已知手柄D和C棒连接且都不带电，B验电器也不带电，用手拿着手柄D用C棒去同时接触A、B验电器的金属球，发现A的金属箔片张角变小，B的金属箔片张角变大。则下列说法正确的是（ ）
A．验电器原理是异种电荷相互吸引
B．C棒与其手柄D均为导体
C．毛皮摩擦橡胶棒的过程中，橡胶棒原子核束缚电子的能力比毛皮强
D．当C棒接触两验电器的金属球时，产生的电流方向为A到B
【解答】解：
A、验电器是利用同种电荷相互排斥的原理，故A错误；
B、C棒是导体，手柄D应为绝缘体，否则电荷会通过人体传出，故B错误；
C、毛皮摩擦橡胶棒带负电，电子是由毛皮转移到橡胶棒，故橡胶棒原子核束缚电子的能力比毛皮强，故C正确；
D、毛皮摩擦橡胶棒带负电，该橡胶棒去接触验电器A时，验电器A也会带负电；用带绝缘柄的金属杆将两个验电器的金属球接触时，A验电器上自由电子向验电器B转移，负电荷移动的方向与电流方向相反，故产生的电流方向为B到A，故D错误。
故选：C。
3．（3分）图所示电路，L1的电阻比L2的小。开关闭合，灯均发光，则（ ）
A．V示数等于V1示数B．V1示数大于V2示数
C．A示数等于A2示数D．A1示数大于A2示数
【解答】解：
AB、由左图知，两灯串联，电压表V1测L1两端电压，V2测L2两端电压，V测电源电压，
串联电路中总电压等于各部分电路两端电压之和，则有：UV＝UV1+UV1，
所以V示数大于V1示数，故A错误；
串联电路中电流处处相等，L1的电阻比L2的小，由U＝IR知，V1示数小于V2示数，故B错误；
CD、由右图知，两灯并联，电流表A1测L1支路的电流，电流表A2测L2支路的电流，电流表A测干路电流，
并联电路中干路电流等于各支路电流之和，则有：IV＝IA1+IA2，
所以A示数大于A2示数，故C错误；
并联电路中各支路两端电压都与电源电压相等，L1的电阻比L2的小，由I＝可知，A1示数大于A2示数，故D正确。
故选：D。
4．（3分）2018年某国发电总量为7.15×1012kW•h；2019年为7.50×1012kW•h。各类方式发电的占比如表所示，其中火电主要消耗化石能源。以下判断正确的是（ ）
A．风力发电：将机械能转化为电能
B．这两年，该国利用可再生能源发电为主
C．这两年，该国利用太阳能的发电量相等
D．电能是可再生能源
【解答】解：A、利用风力发电时是将机械能转化为电能，故A正确；
B、火电主要消耗化石能源，化石能源属于不可再生能源，这两年利用太阳能发电的比例相同，所以，该国利用不可再生能源发电为主，故B错误；
C、由题意可知，2018年某国发电总量为7.15×1012kW•h；2019年为7.50×1012kW•h，这两年利用太阳能发电所占比例相同，所以，该国利用太阳能的发电量不相等，故C错误；
D、电能是不可再生能源，故D错误。
故选：A。
5．（3分）如图所示，楼梯过道安装了两盏“220V 40W”的白炽灯。其中，控制两灯的开关在图中没有画出。则（ ）
A．开关接在A处，符合安全用电的原则
B．通电时，两灯实际总功率为80W
C．通电时若L2被短接，则L1仍能发光
D．通电时L1灯丝烧断，用试电笔检测B处，氖管不会发光
【解答】解：A、开关要接在火线与灯之间，即开关要接在C处，故A错误；
B、由图知，两盏“220V、40W”的灯串联在220V的电源上，每个灯两端的电压为110V，与直接接在220V电源上相比，灯泡电阻几乎不变，由P＝可知每盏灯的电功率变为原来的，即每盏灯的电功率变为10W，总功率变为20W，故B错误；
C、L1、L2串联，通电时若L2被短接，L1仍能发光，故C正确；
D、L1、L2串联，通电时L1灯丝烧断，B处通过L2灯丝还能与火线相连，用试电笔检测B处，氖管会发光，故D错误。
故选：C。
6．（3分）如图是电磁波家族，真空中各种电磁波的传播速度相同，某类恒星温度较低，呈暗红色；另一类恒星温度极高，呈蓝色。根据所给信息可推测（ ）
A．红外线波长比蓝光波长短
B．红光与X射线都是电磁波
C．恒星温度越高，发出的光频率越低
D．真空中红光比无线电波传播速度大
【解答】解：A、由图可知，红外线的频率小于蓝光的频率，波速一定，根据c＝λf可知，红外线的波长大于蓝光的波长，故A错误；
B、红光和X射线都属于电磁波，故B正确；
C、某类恒星温度较低，呈暗红色；另一类恒星温度极高，呈蓝色，而且由图可知红光的频率小于蓝光的频率，所以恒星温度越高，发出光的频率越高，故C错误；
D、真空中各种电磁波的传播速度相同，故D错误。
故选：B。
7．（3分）如图是“探究电流通过导体时产生的热量与电流的关系”的实验装置。R1、R2、R3是三个定值电阻，两个容器中密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化。下列说法正确的是（ ）
A．因为液体的热胀冷缩，导致U形管液面高度的变化
B．R1与R2的阻值必须相等
C．R2与R3的阻值必须相等
D．拆下R3，即可探究“电流通过导体产生的热量与电阻的关系”
【解答】解：A、电流通过导体产生的热量不能直接显示出来，容器中空气会由于热胀冷缩而使U形管液面出现高度差，所以该实验装置U形管液面高度变化是气体热胀冷缩的缘故，不是液体热胀冷缩，故A错误；
BC、探究电流通过导体时产生的热量与电流的关系，需控制电阻大小和通电时间相同，改变电流大小，图中装置R2、R3是并联与R1串联，容器内两电阻电流大小不同，需保证R1与R2的阻值相等，故B正确，C错误；
D、拆下R3，容器内两电阻串联电流相同，电阻也相同，探究“电流通过导体产生的热量与电阻的关系”，需改变电阻大小，故D错误。
故选：B。
8．（3分）如图所示，小明利用两个开关A和B，设计了一个电路，使电动机既能正向转动，也能反向转动。当开关A、B分别接在“1”、“3”位置时，电动机正向转动。则（ ）
A．只将A改接在“2”，电动机反向转动
B．只将B改接在“4”，电动机正向转动
C．A、B分别改接在“2”、“4”，电动机反向转动
D．A、B分别改接在“2”、“4”，电动机正向转动
【解答】解：
由电路图和题意可知，当开关A、B分别接在“1”、“3”位置时，电动机正向转动，电流方向从正极→A→电动机→B→负极；
A、只将A改接在“2”，此时电源没有接入电路中，电动机不转动，故A错误；
B、只将B改接在“4”，此时电源没有接入电路中，电动机不转动，故B错误；
CD、A、B分别改接在“2”、“4”，此时电流方向从正极→B→电动机→A→负极；比较可知，电流方向与原来相反，所以电动机应反向转动；故C正确，D错误。
故选：C。
9．（3分）如图所示，用“⊗”表示导线中的电流方向垂直于纸面向里，“⊙”表示导线中的电流方向垂直于纸面向外。若此时通电导线受到的力向上。以下是小京对四个力方向的判断，正确的是（ ）
A．
B．
C．
D．
【解答】解：由图可知，当磁感线方向向左时，导线中的电流方向垂直于纸面向里，导体的受力方向是向上的；
A、导体周围磁感线方向向左时，导线中的电流方向垂直于纸面向里，导体的受力方向是向上的，故A错误；
B、导体周围磁感线方向向左时，导线中的电流方向垂直于纸面向外，导体的受力方向是向下的，故B错误；
C、导体周围磁感线方向向左时，导线中的电流方向垂直于纸面向里，导体的受力方向是向上的，故C正确；
D、导体周围磁感线方向向左时，导线中的电流方向垂直于纸面向外，导体的受力方向是向下的，故D错误。
故选：C。
10．（3分）如图是有关电学的几个图例，其中对图例描述正确的是（ ）
A．甲图中测电笔的使用正确
B．乙图中电路的接法正确
C．当丙图中导体棒AB竖直向上运动时电流计指针也会偏转
D．丁图中断开开关k时，绿灯亮
【解答】解：A、由图甲可知，手接触测电笔笔尖金属体是错误的，故A错误；
B、由图乙可知，熔断器接在零线上，接法错误，故B错误；
C、图丙中导体棒切割磁感线，上下运动不会切割磁感线，不会产生感应电流，电流表指针不会偏转，故C错误；
D、丁图中断开开关，电磁继电器的衔铁在弹簧作用下向上运动，绿灯所在电路接通，绿灯亮，故D正确。
故选：D。
二、非选择题：本题共8小题，共60分。按题目要求作答。
11．（8分）（1）不同形式的能量可以在一定条件下相互转化，如图1所示。以下事例中分别属于哪些能量转化（只需考虑最主要的能量转化），请将图1中能量转化对应的字母序号填写在相应的横线上。
例：电热水器工作时 K 。
①热机的压缩冲程 C 。
②给某锂电池充电时 J 。
③植物吸收太阳光进行光合作用 G 。
④电动机带动水泵把水送到高处 A 。
（2）如图2所示是某装置工作时的能量流向图，请根据图中信息判断：此装置可能是 热机 （选填“热机”或“电灯”或“电风扇”），其工作效率为 37.5% 。
（3）如图3是 汽油机 （选填“汽油机”或“柴油机”）的做功冲程，这种机器吸气冲程吸入的是： 汽油和空气的混合物 。
【解答】解：（1）电热水器工作时将电能转化为内能，为K；
①热机的压缩冲程中机械能转化为内能，为C；
②给某锂电池充电时，电能转化为化学能，为J；
③植物吸收太阳光进行光合作用，光能转化为化学能，为G；
④电动机带动水泵把水送到高处，电能主要转化为机械能，为A；
（2）由图可知，能量转化图中主要是内能转化为机械能，所以是热机的工作原理，则该装置为热机；而电灯、电风扇是电能转化为其他形式的能；
由图可知，总能量为1.2×106J，机械能输出为4.5×105J，
热机的效率为：η＝＝×100%＝37.5%；
（3）由题知，内燃机的顶端是火花塞，所以该内燃机是汽油机；在汽油机的吸气冲程中吸入的是汽油和空气的混合物。
故答案为：（1）K；C；J；G；A；（2）热机；37.5%；（3）汽油机；汽油和空气的混合物。
12．（5分）通电螺线管的外部磁场与条形磁体周围磁场相似。
（1）如图1，甲图中箭头表示电流方向，小磁针北极指向如图（涂黑端为北极），则螺线管的A端是 S 极（填“N”或“S”）。
（2）螺线管实际上就是由多个单匝圆形线圈组成，通电螺线管的磁场可以看成由每一个单匝圆形通电线圈的磁场组合而成，现有一单匝圆形通电线圈中的电流方向如图1乙所示，则其B端是 S 极（填“N”或“S”）。
（3）地球周围存在磁场，有学者认为，地磁场是由于地球带电自转形成圆形电流引起的，如图1丙，结合图甲、乙分析推断：地球的圆形电流方向与地球自转方向 相反 （填“相同”或“相反”）。物理学规定正电荷定向移动的方向为电流方向，那么地球带 负 （填“正”或“负”）电。
（4）图2甲是研究交流发电机的原理图。
当线圈在磁体中顺时针转动时，ab中电流方向如图2甲；
当线圈在另外一个磁体中逆时针转动时，在图2乙中用箭头标出ab中电流方向。
【解答】解：（1）已知小磁针北极向上，根据磁极间的相互作用可知，螺线管的A端是S极。
（2）根据安培定则，用右手握住单匝线圈，四指弯向电流的方向，大拇指指向单匝线圈的上端，所以上端为N极，B端是S极。
（3）由于地磁北极在地理南极附近，根据安培定则，拇指指向N极，四指的方向为电流的方向，所以电流自东向西，与地球自转的方向相反；物理学规定正电荷定向移动方向为电流方向，所以地球带负电。
（4）发电机是根据电磁感应原理制成的，感应电流的方向与磁场方向和切割磁感线的方向有关，甲图中线圈在磁体中顺时针转动，乙图中线圈的转动方向改变、磁场方向改变，感应电流的方向不变，故电流方向与原来相同，如图所示：
故答案为：（1）S；（2）S；（3）相反；负；（4）。
13．（6分）如图1所示，规格相同的两烧杯分别装有甲、乙两种液体，m甲＝m乙＝1kg，电热丝1和电热丝2按照图中方式连接，用来分别加热两液体。该过程中忽略液体蒸发且加热器产生的热量全部被液体吸收，前6min甲、乙两杯液体吸收的热量情况如图2所示。并得到图3所示的温度与加热时间的图线。
（1）则两种液体的比热容c甲 ＜ c乙（选填“＞”“＜”、“＝”或“无法比较”），判断的依据是 质量与初温相等的不同物质，甲吸收的热量少，但甲变化的温度大，比热容小 。
（2）甲液体在2min时的内能 ＜ 4min时的内能（选填“＞”、“＜”、“＝”），判断的依据是 同一物质，温度越高内能越大 。
（3）R电热丝1 ＜ R电热丝2（选填“＞”“＜”、“＝”或“无法比较”）。
（4）已知R电热丝1＝100Ω，电路中的电流为 2 A。
【解答】解：（1）由图2知前6min甲液体吸收的热量小于乙液体吸收的热量，由图3知，在前6min甲升高的温度大于乙升高的温度，且甲乙的质量相同，根据Q吸＝cmΔt知，c甲＜c乙；
（2）由图3知6min甲吸收的热量为126×103J＝1.26×105J，由图2知6min甲升高的温度为Δt＝80℃﹣20℃＝60℃，
根据Q吸＝cmΔt知甲液体比热容的大小为：
c甲＝＝＝2100J/（kg•℃）；
（2）由图知甲液体在2min时温度低于4min时的温度，所以甲液体在2min时的内能小于4min时的内能；
（3）因为两电阻串联，所以I电热丝1＝I电热丝2，由图2知前6min甲液体吸收的热量小于乙液体吸收的热量，根据Q＝I2Rt可知，R电热丝1＜R电热丝2；
（4）已知R电热丝1＝100Ω，由图2知t＝6min＝360s，Q甲＝144×103J＝1.44×105J，
由Q＝I2Rt可知，I＝＝＝2A。
故答案为：（1）＜；质量与初温相等的不同物质，甲吸收的热量少，但甲变化的温度大，比热容小；（2）＜；同一物质，温度越高内能越大；（3）＜；（4）2。
14．（7分）（1）如图，试电笔接触导线b时，试电笔的氖管发光，此时是否有电流流经人体？ 是 ，b线是 火线 （选填“火线”或“零线”）。
（2）请在图中按要求连接电路。要求：开关S闭合，电动机和LED灯都能正常工作；LED烧坏，闭合开关，电动机还能工作。
【解答】解：（1）由题意可知，试电笔接触导线b时，试电笔的氖管发光，说明所测的是火线，此时人体成为电路的一部分，会有微弱的电流流经人体；
（2）由题意可知，开关S闭合，电动机和LED灯都能正常工作；LED烧坏，闭合开关，电动机还能工作，说明灯和电动机并联，开关接在火线上，且位于干路上，如下图所示：
故答案为：（1）是；火线；（2）见上图。
15．（8分）一小灯泡标有“12V”字样，小江要测量这个小灯泡的额定电功率。
（1）在图1中，将实物连接成完整的电路（要求滑片右移时，变阻器接入电路的阻值变大）。
（2）小灯泡正常发光时，测得它的电功率为18W，则此时电压表示数为 12 V，电流表示数为 1.5 A。
（3）实验室的电能表如图2所示。若铝盘转过一圈时，测量消耗的电能W为 3.6×103 J；此消耗的电能让一个实际功率为18W的用电器工作时间t为 200 s。
（4）图3甲为小灯泡的内部结构图，如图乙连接，各处接触良好，电池电量充足，此时 没有 （选填“有”或“没有”）电流经过小灯泡灯丝，此电路是 断路 （选填“通路”、“断路”或“短路”）。
【解答】解：（1）将电压表并联在灯泡两端；滑片右移时，变阻器接入电路的阻值变大，故滑动变阻器选用左下接线柱与灯泡串联在电路中，如下图所示：
；
（2）当电压表示数为12V时，灯泡正常发光，即电压表示数为12V，此时测得它的电功率为18W，则灯泡额定电流为：
IL＝＝＝1.5A，即电流表示数为1.5A；
（3）由电能表铭牌可知，每消耗1kW•h的电能，电能表转盘转过1000转，则铝盘转过一圈时，测量消耗的电能为：
W＝＝＝3.6×103J；
此消耗的电能让一个实际功率为18W的用电器工作时间为：
t＝＝＝200s；
（4）电流从电源正极出发通过导线不能经小灯泡的金属螺纹壳流过小灯泡灯丝回到负极，即没有电流经过小灯泡灯丝，此电路是断路。
故答案为：（1）见解答图；（2）12；1.5；（3）3.6×103；200；（4）没有；断路。
16．（8分）氢燃料具有清洁无污染、效率高等优点，被认为是22世纪最理想的能源。现利用一烧水装置燃烧0.3kg的氢燃料，实际放出了4×107J的热量，使质量为200kg、温度为15℃的水升高至40℃，[c水＝4.2×103J/（kg•℃）]，氢的热值为1.4×108J/kg）。求：
（1）氢燃料在燃烧过程中热值 C 。
A变大
B变小
C不变
（2）水吸收的热量为多少？
（3）此烧水装置的热效率是多少？
【解答】解：（1）因为燃料的热值是燃料的特性，与燃料的质量和燃烧程度无关，所以液态氢燃烧的过程中，其热值保持不变，故选：C；
（2）水吸收的热量：
Q吸＝cm（t﹣t0）＝4.2×103J/（kg•℃）×200kg×（40℃﹣15℃）＝2.1×107J；
（2）0.3kg的氢燃料完全燃烧放出的热量：
Q放＝mq＝0.3kg×1.4×108J/kg＝4.2×107J；
烧水装置的效率：
η＝×100%＝＝50%。
故答案为：（1）C；
（2）水吸收的热量为2.1×107J；
（3）此烧水装置的热效率是50%。
17．（10分）如图甲是某灯泡L的I﹣U图象。把此灯泡接到如图乙的电路中，闭合开关。电流表的示数为I＝0.7A，电压表的示数为U＝1.0V。求：
（1）此时通过灯泡L的电流是 0.5A ；
（2）通电1min内，灯泡消耗的电能；
（3）滑动变阻器连入电路的阻值；
（4）若电源两端电压不变，滑动变阻器接入电路中的电阻变小，灯泡的亮度 不变 （选填“变暗”、“变亮”或“不变”），电流表的示数将 变大 （选填“变小”、“变大”或“不变”）。
【解答】解：由电路图可知，滑动变阻器与灯泡并联，电压表测电源两端的电压，电流表测干路电流。
（1）因并联电路中各支路两端的电压相等，
所以，灯泡和滑动变阻器两端的电压均为1V，
由图甲可知，此时通过灯泡的电流IL＝0.5A；
（2）通电1min内，灯泡消耗的电能：WL＝UILt＝1V×0.5A×60s＝30J；
（3）因并联电路中干路电流等于各支路电流之和，
所以，通过变阻器的电流：I变＝I﹣IL＝0.7A﹣0.5A＝0.2A，
由I＝可得，滑动变阻器连入电路的阻值：R变＝＝＝5Ω；
（4）因并联电路中各支路独立工作、互不影响，且电源两端电压不变，所以，通过灯泡的电流和灯泡实际功率均不变，
因灯泡的亮暗取决于实际功率的大小，所以，灯泡的亮暗不变，
由I＝可知，滑动变阻器接入电路中的电阻变小时通过的电流变大，
因并联电路中干路电流等于各支路电流之和，所以，干路电流变大，即电流表的示数将变大。
答：（1）0.5A；
（2）通电1min内，灯泡消耗的电能为30J；
（3）滑动变阻器连入电路的阻值为5Ω；
（4）不变；变大。
18．（8分）在如图1所示的电路中，闭合开关，两灯都发光，且LED比小灯泡L要亮，小明猜想：此时，该电路LED的电功率比小灯泡的大。小明在原电路上只加装测量器材和导线（数目都不限），组成了一个新电路（加装器材后不能再拆装），通过实验，能验证猜想是否正确。
（1）需要加装的测量器材是： 电压表一只、电流表两只 。
（2）在图2方框中画出加装器材后的实验电路图。
（3）实验步骤（测量的物理量用符号表示）。
（4）写出判断小明猜想是否正确的依据。
【解答】解：（1）由P＝UI可知，需要用电压表测量小灯泡L和LED两端电压，用电流表测量通过小灯泡L和LED的电流，且加装器材后不能再拆装，故需要加装的测量器材是电压表一只、电流表两只；
（2）用电压表测量小灯泡L和LED两端电压，用电流表测量通过小灯泡L和LED的电流，电路图如图所示：
；
（3）实验步骤：
①按图连接电路；
②闭合开关S，分别读出电压表的示数U，电流表A1的示数I1，电流表A2的示数I2；
③比较LED和小灯泡L的亮度。
（4）由P＝UI可知，LED的电功率：P1＝UI1，小灯泡L的电功率：P2＝UI2，
若P1＞P2说明猜想正确，否则说明猜想错误。
故答案为：（1）电压表一只、电流表两只；
（2）如图所示；
（3）实验步骤：
①按图连接电路；
②闭合开关S，分别读出电压表的示数U，电流表A1的示数I1，电流表A2的示数I2；
③比较LED和小灯泡L的亮度。
（4）若P1＞P2说明猜想正确，否则说明猜想错误。火电
水电
核电
风电
太阳能
2018年
71.0%
17.0%
4.0%
5.0%
3.0%
2019年
69.6%
17.4%
4.6%
5.4%
3.0%
火电
水电
核电
风电
太阳能
2018年
71.0%
17.0%
4.0%
5.0%
3.0%
2019年
69.6%
17.4%
4.6%
5.4%
3.0%
