海南省海口市国兴中学+2023-2024学年九年级下学期期中考试物理试题A卷

这是一份海南省海口市国兴中学+2023-2024学年九年级下学期期中考试物理试题A卷，共12页。试卷主要包含了选择题，非选择题等内容，欢迎下载使用。

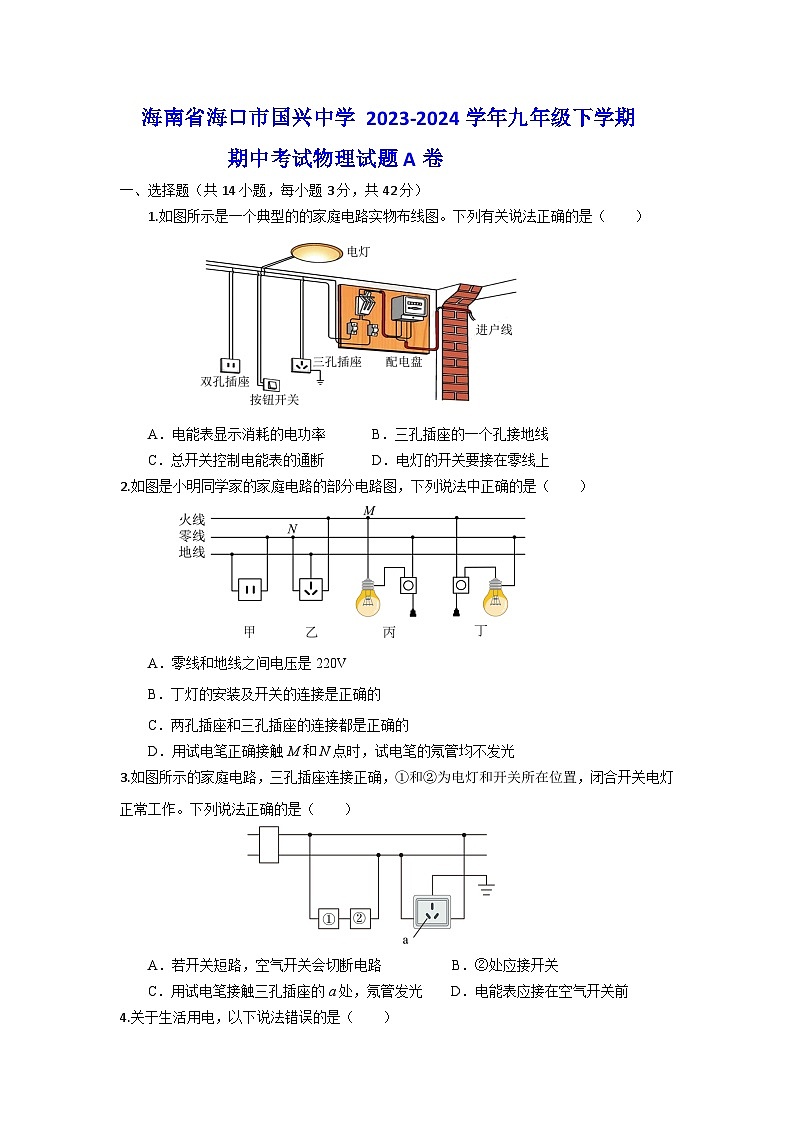

一、选择题（共14小题，每小题3分，共42分）
1.如图所示是一个典型的的家庭电路实物布线图。下列有关说法正确的是（ ）

A．电能表显示消耗的电功率 B．三孔插座的一个孔接地线
C．总开关控制电能表的通断 D．电灯的开关要接在零线上
2.如图是小明同学家的家庭电路的部分电路图，下列说法中正确的是（ ）

A．零线和地线之间电压是220V
B．丁灯的安装及开关的连接是正确的
C．两孔插座和三孔插座的连接都是正确的
D．用试电笔正确接触M和N点时，试电笔的氖管均不发光
3.如图所示的家庭电路，三孔插座连接正确，①和②为电灯和开关所在位置，闭合开关电灯正常工作。下列说法正确的是（ ）

A．若开关短路，空气开关会切断电路 B．②处应接开关
C．用试电笔接触三孔插座的a处，氖管发光 D．电能表应接在空气开关前

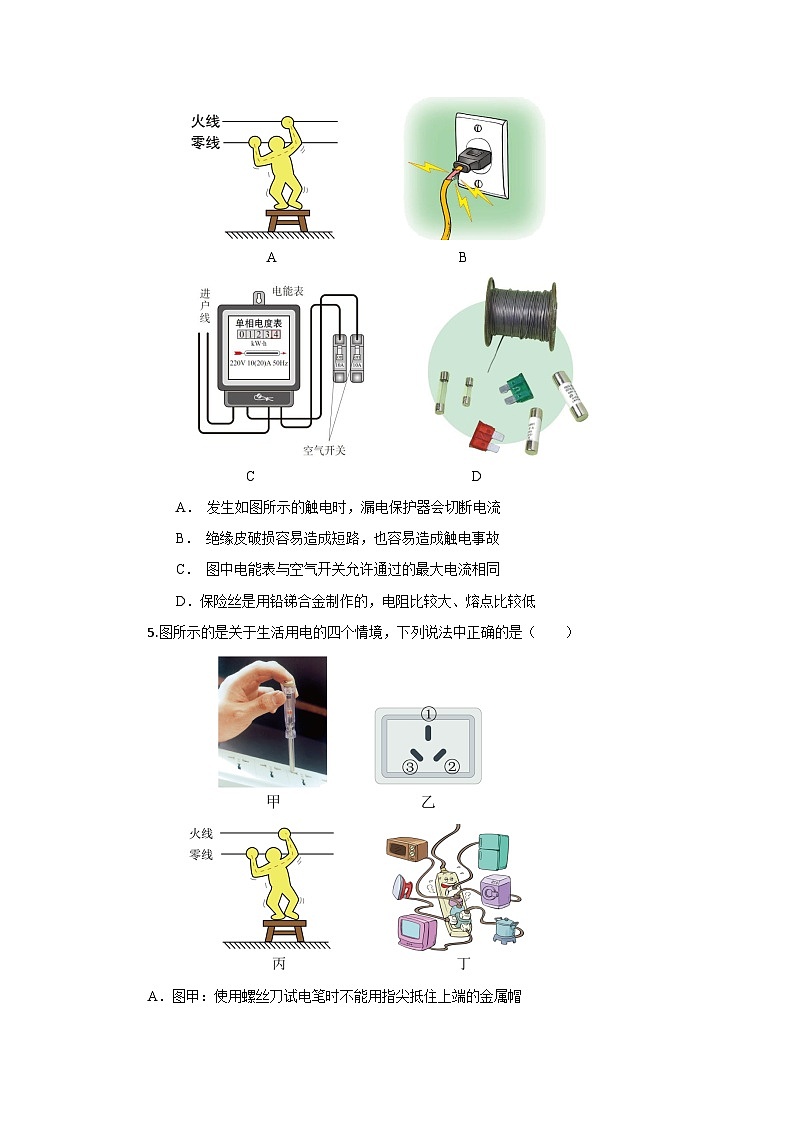

4.关于生活用电，以下说法错误的是（ ）

A B

C D
A． 发生如图所示的触电时，漏电保护器会切断电流
B． 绝缘皮破损容易造成短路，也容易造成触电事故
C． 图中电能表与空气开关允许通过的最大电流相同
D．保险丝是用铅锑合金制作的，电阻比较大、熔点比较低
5.图所示的是关于生活用电的四个情境，下列说法中正确的是（ ）

A．图甲：使用螺丝刀试电笔时不能用指尖抵住上端的金属帽
B．图乙：与三孔插座中标有①的插孔相连的是火线
C．图丙：人站在干燥的木凳上同时接触火线和零线，不会触电
D．图丁：用电器的总功率过大，容易发生火灾
6.对下列四幅图的表述正确的是（ ）
A. 甲图反映的是电动机的工作原理B. 乙图能实现电能转化为机械能
C. 丙图闭合开关后，小磁针N极逆时针偏转 D. 丁图中小磁针N极顺时针偏转
7.如图所示是某同学设计的探究电流通过导体时产生热的多少与哪些因素有关的实验装置。两个透明容器中密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化。下列说法正确的是（ ）

A. 通电一段时间，两个透明容器中空气内能增大是通过做功的方式改变
B. 该实验装置不能探究电流通过导体产生的热量与通电时间的关系
C. 若要探究电流通过导体产生的热量与电流的关系，右侧透明容器中应接入阻值是5Ω的电阻
D. 若要探究电流通过导体产生的热量与电阻的关系，右侧透明容器中应接入阻值是10Ω的电阻
8.如图所示是生活中常见的刷卡机，当人们将带有磁条的信用卡在刷卡机指定位置刷一下，刷卡机的检测头就会产生感应电流便可读出磁条上的信息。下列选项中与刷卡机读信息原理相同的是（ ）

A. 动圈式话筒B. 奥斯特实验
C. 扬声器 D. 录音磁头工作原理
9.如图所示，在跳水比赛中，跳板被运动员压弯，下列说法正确的是（ ）

A. 使跳板发生弹性形变的力是运动员的重力
B. 运动员从最低点起跳时因为受重力的作用做减速运动
C. 运动员对跳板的压力和跳板对运动员的支持力是一对相互作用力
D. 跳板受到的重力和支持力是一对平衡力
10.在“测量物体运动的平均速度”的实验中，小枫同学利用如图所示装置，用来测量小车从斜面上滑下时的平均速度，把斜面的右端用木块垫起，已知斜面AC的长度为120cm，B点是斜面AC的中点；实验时，将小车放置在斜面A点，松手后，小车依次通过A、B、C三点的时间（停表每格为1s）如图所示，在小车下滑过程中，下列说法错误的是（ ）

A. 以金属片为参照物，小车是运动的
B. 为了便于计时，应将木块向斜面右端移动一点
C. 小车通过全程的平均速度为15cm/s
D. 小车在AB段的平均速度等于在BC段的平均速度
11.对于如图所涉及的物理知识，分析不合理的是（ ）

A. 如图甲，卫生间的地漏设计采用了连通器原理
B. 如图乙，高压锅煮食物熟得快，是因为锅内气压越高，液体沸点越高
C. 如图丙，向硬币上方水平吹气，硬币向上“跳”起，硬币上方空气流速小，压强大
D. 如图丁，蚊子能吸食人血，是因为蚊子的口器尖，对皮肤的压强大
12.如图所示，一个边长为10cm的正方体浸没在密度为0.9×103kg/m3的液体中，上表面受到液体的压力F1为4.5N。下列说法错误的是（ ）

A. 图中h1为5cm
B. 上表面受到液体的压强为4.5×102Pa
C. 下表面受到液体的压力F2为15N
D. 液体对物体下表面的压强为1.35×103Pa
13.《天工开物》是我国第一部关于农业和手工业全书，蕴含了大量的物理知识，下列是《天工开物》中的场景，正确的是（ ）
A. 拉弓拉满了，说明力可以改变物体的运动状态
B. 独轮推车，匀速推动，此时推力大于摩擦力
C. 往桶里加水，水对桶底压强逐渐变小
D. 用桔槔装水，运用了杠杆原理
14.给某型号电烤箱设定好工作时间和温度，即闭合定时开关S1和温控开关S2，再闭合启动开关S，电烤箱开始工作。当达到了设定的工作时间或温度时，定时开关S1或温控开关S2断开，电烤箱就停止工作。下列电路符合要求的是（ ）
A. B.
C. D.
二、非选择题（共58分）
15.（8分）关于家庭电路，请回答下列问题。
（1）我国家庭电路正常工作的电压是 V；电灯、电饭煲、空调等各种用电器之间的连接方式是 ；
（2）电灯与插座都是 联的，开关串接在 （选填“火线”“零线”或“地线”）和用电器之间；
（3）若新增加功率较大的电器，要安装供电的插座，在粗细相同的备用导线中，应选用 （选填“铝”“铁”或“铜”）芯导线，因为在通过相同电流时，相同时间内该导线发热较少。
16.（10分）今天我们生活越来越离不开电，用电安全也引起我们高度重视，下列四种情况人相对安全的是 ；（请同学们千万不要尝试做该实验）。当发现有人触电时，我们应立即 。
A．迅速把他拉开，使他脱离电源
B．迅速用手拉开电线
C．立即切断电源或用绝缘体将电线挑开
D．迅速用小刀割断电线
17.（10分）小明做“探究凸透镜成像规律”实验，所用凸透镜的焦距为10cm。
（1）调整实验器材高度时，蜡烛___________（选填“需要”或“不需要”）点燃；
（2）如图甲，光屏上成清晰的像，该成像原理在生活中的应用是___________（照相机、投影仪、放大镜）；
（3）保持蜡烛和光屏的位置不动，将凸透镜移至___________刻度线处又可在光屏上成清晰的像；
（4）在图甲中将一镜片放在烛焰和透镜之间后，光屏上的像变模糊了，将光屏向左移动，光屏上再次出现清晰的像，则所加镜片可以矫正图___________（选填“乙”或“丙”）的视力缺陷。
18.（10分）如图所示是小丽同学探究阻力对物体运动的影响实验装置，实验步骤如下：
（1）将棉布铺在水平木板上，让小车从斜面___________滑下，观察小车在木板上___________；
（2）去掉棉布，重复上述实验步骤。由实验可以看出，去掉木板上的棉布，运动的小车所受阻力___________，向前滑行距离变大；
（3）由此可推出：如果运动的物体不受力，它将做___________；
（4）如上图虚线显示推出手铅球在空中运动的一段轨迹，忽略空气阻力，如果在图中所示位置重力消失，铅球将 ___________。
A.沿着虚线继续做曲线运动 B.保持静止状态
C.沿着a的方向做匀速直线运动 D.沿着b的方向竖直下落
19.（10分）如图所示是一台活塞式抽水机的简化图，O为支点，请画出动力F1的力臂L1。

20.（10分）地效飞行器，作为贴海面或水面高速行驶的运载工具，兼具舰船及飞机的特点，在近海军事行动中，有广泛的用途。机翼下表面离地面很近，形成气流的堵塞，使机翼受到的升力增加，称为地面效应。由于地效这种特殊的现象，当飞机飞的特别贴近地面（或水面）时，它的升力会突然变得比正常情况下大很多。地效飞行器在飞行过程中受到的阻力较小，因此其速度也快得多。如图所示为某型号地效飞行器，如表是它的参数。升阻比是指飞行器在飞行过程中，升力与飞行阻力的比值。（g取10N/kg）

（1）地效飞行器贴近地面（或水面）高速飞行时，机翼上方气流流速比下方气流流速快。下列现象能用地效飞行器借助机翼获得升力的原理来解释的是 ___________。（多选，填字母）
A．行驶的车上，窗帘往外飘 B．通过拍打窗帘来清除它上面的灰尘
C．用注射器吸取药液 D．站在列车站台上的安全线外候车
（2）飞行器空载停放在地面时，对地面的压强是多少___________？
（3）某次执行运输任务时，飞行器以最大载重起飞后，飞机的升阻比为25时，飞行器水平匀速飞行过程中前进的动力为多少___________？
（4）抵达目的地后，飞行器在水面降落时，底部被撞出一个面积为30cm2的洞，驾驶员立刻用质量不计的小钢片从内部堵住这个洞，则对小钢片施加的压力至少为多少___________？
参考答案
15.【答案】（1）220，并联；（2）并，火线；（3）铜。
【解析】（1）各国家庭电路的电压不尽相同，我国家庭电路的电压为220V。家庭电路中各用电器彼此独立工作，互不影响；电灯、电饭煲、空调等各种用电器之间的连接方式是并联的。
（2）各用电器应能独立工作、互不影响，所以各用电器是并联的，故电灯与插座都是并联的。从安全用电的角度分析，开关接在家用电器和火线之间，断开开关，切断火线与用电器的连接，操作更安全。
（3）相同条件下，铜的电阻要比铁和铝的电阻小，在通过相同电流时，相同时间内导线铜的发热较少，铜导电性能更好，所以一般选用铜导线。
16.【答案】B，C。
【解析】家庭电路中的触电事故都是由人直接和间接与火线接触造成的；触电方式包括两种：一是单线接触，指的是站在地上的人单手接触火线，A不安全；二是双线触电，指的是两手分别接触火线和零线，CD不安全；B图中手接触的是零线，不会发生触电事故。
故选B。
当发现有人触电时，我们应立即去断开电源；如果电源距离较远，则可以用绝缘体将电线挑开，使触电者火线分离。
故选C。
17.【答案】 ①. 需要 ②. 照相机 ③. 35.0cm ④. 丙
【解析】（1）[1]进行凸透镜成像实验时，烛焰、凸透镜、光屏的中心在同一高度，像才能呈在光屏的中央位置，所以需要点燃蜡烛后再调节实验器材高度。
（2）[2]甲图，物距u=50.0cm−20.0cm=30.0cm
物距大于2倍焦距，凸透镜成倒立、缩小的实像，是照相机的原理。
（3）[3]甲图中，物距是30.0cm，像距v=65.0cm−50.0cm=15.0cm
由光路的可逆性可知，物距等于原来的像距的大小，即u1=15.0cm
凸透镜移至20.0cm+15.0cm=35.0cm
处，成倒立、放大的实像。
（4）[4]将一镜片放在烛焰和透镜之间后，光屏上像变模糊了，将光屏向左移动，光屏上再次出现清晰的像，说明所放的镜片对光线有会聚作用，是矫正远视眼的凸透镜，故选丙图。
18.【答案】①. 同一高度由静止自由滑下 ②. 通过的距离的长短 ③. 变小 ④. 匀速直线运动 ⑤. C
【解析】（1）[1][2]根据控制变量法，要控制小车下滑到水平面的速度相同，将棉布铺在水平木板上，让小车从斜面同一高度由静止自由滑下，观察小车在木板上通过的距离的长短。
（2）[3]去掉棉布，重复上述实验步骤。由实验可以看出，去掉木板上的棉布，表面粗糙程度变小，运动的小车所受阻力变小，向前滑行距离变大。
（3）[4]由此可推出：如果运动的物体不受力，小车运动的距离将无限远，即它将做匀速直线运动。
（4）[5]如上图虚线显示推出手的铅球在空中运动的一段轨迹，忽略空气阻力，如果在图中所示位置重力消失，根据牛顿第一定律，铅球将保持原来的运动状态，沿着a的方向做匀速直线运动，故ABD不符合题意，C符合题意。
故选C。
19.【答案】
【解析】过支点做动力F1的作用线的垂线，垂线段即为动力F1的力臂L1，作图如下：

20.【答案】 ①. AD ②. 2.75×105 ③. 1920N ④. 21N
【解析】（1）[1]地效飞行器贴近地面（或水面）高速飞行时，机翼上方气流流速比下方气流流速快。利用的是流体压强与流速之间的关系。
A．行驶的车上，由于车外流速大，压强小，所以窗帘往外飘，利用的是流体压强与流速的关系，故A符合题意；
B．通过拍打窗帘来清除它上面的灰尘，这里是利用了惯性，故B不符合题意；
C．用注射器吸取药液利用了大气压，故C不符合题意；
D．由于列车进站时，轨道上空气流速快，压强小，为了安全，人要站在列车站台上的安全线外候车，这里利用的是流体压强与流速的关系，故D符合题意。
故选AD。
（2）[2]飞行器空载停放在地面时，对地面的压强是
（3）[3]飞行器以最大载重起飞后，飞行器水平匀速飞行过程中升力为
飞机的升阻比为25，则
解得f=1920N，所以水平匀速飞行过程中前进的动力F=f=1920N。
（4）[4]飞行器在水面降落时，底部受到的压强为
对小钢片施加的压力至少为
自重/kg
3300
最大载重/kg
1500
单次最大飞行距离/km
600
起落架轮数/个
6
空载吃水深度/m
0.5
升阻比
20~40
飞行高度/m
1~4
最大飞行速度/（km/h）
200
每个轮子与地面接触面积/cm2
200
满载吃水深度/m
0.7
