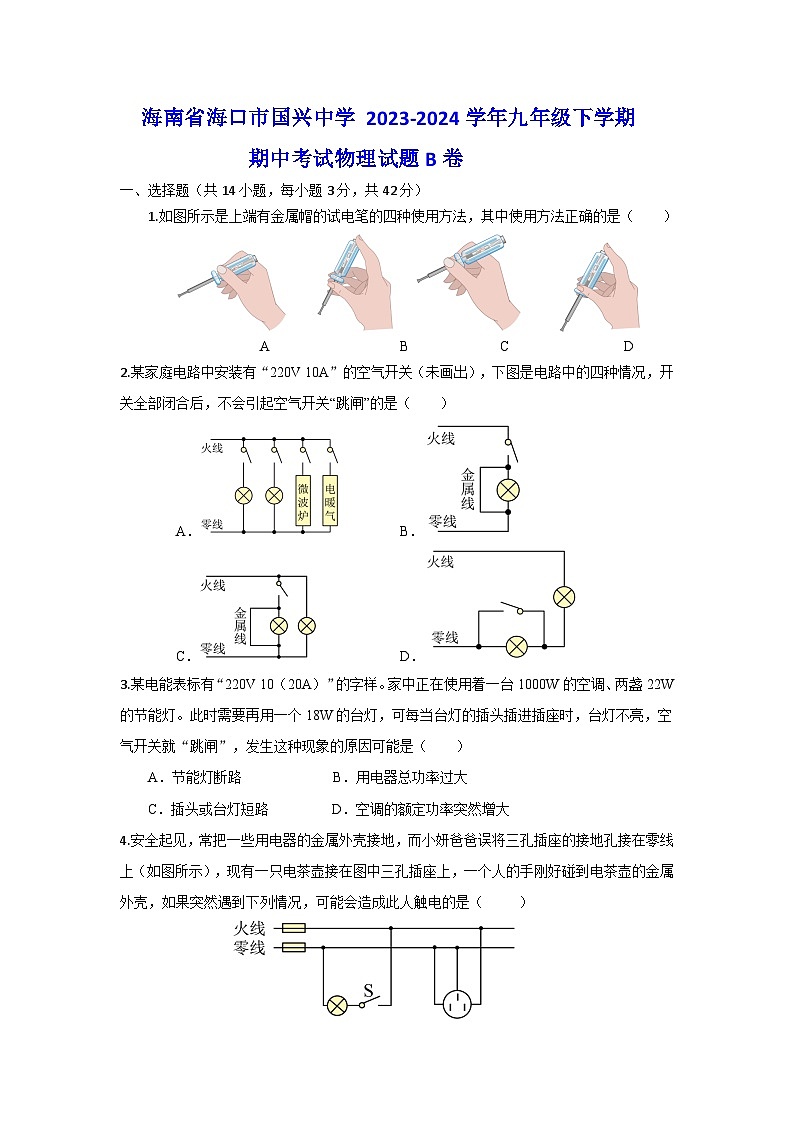

海南省海口市国兴中学+2023-2024学年九年级下学期期中考试物理试题B卷

这是一份海南省海口市国兴中学+2023-2024学年九年级下学期期中考试物理试题B卷，共11页。试卷主要包含了选择题，非选择题等内容，欢迎下载使用。
一、选择题（共14小题，每小题3分，共42分）
1.如图所示是上端有金属帽的试电笔的四种使用方法，其中使用方法正确的是（ ）

A B C D
2.某家庭电路中安装有“220V 10A”的空气开关（未画出），下图是电路中的四种情况，开关全部闭合后，不会引起空气开关“跳闸”的是（ ）
A． B．
C． D．
3.某电能表标有“220V 10（20A）”的字样。家中正在使用着一台1000W的空调、两盏22W的节能灯。此时需要再用一个18W的台灯，可每当台灯的插头插进插座时，台灯不亮，空气开关就“跳闸”，发生这种现象的原因可能是（ ）
A．节能灯断路 B．用电器总功率过大
C．插头或台灯短路 D．空调的额定功率突然增大
4.安全起见，常把一些用电器的金属外壳接地，而小妍爸爸误将三孔插座的接地孔接在零线上（如图所示），现有一只电茶壶接在图中三孔插座上，一个人的手刚好碰到电茶壶的金属外壳，如果突然遇到下列情况，可能会造成此人触电的是（ ）

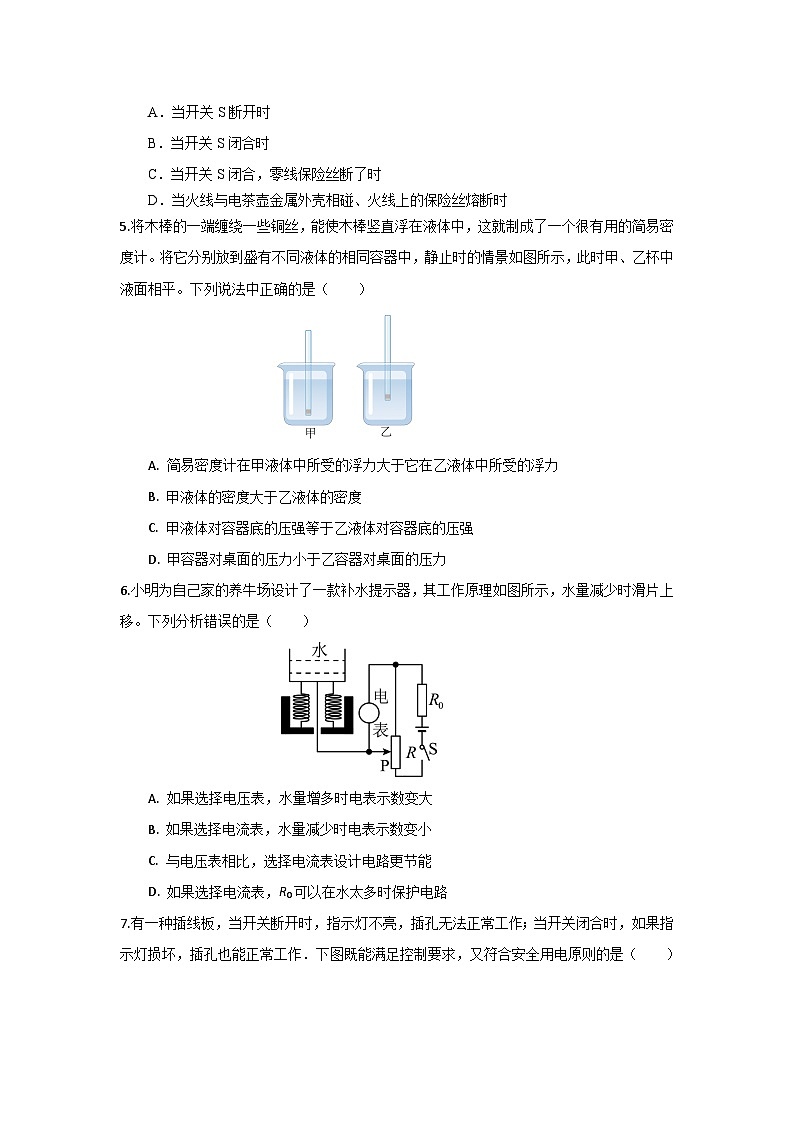

A．当开关S断开时
B．当开关S闭合时
C．当开关S闭合，零线保险丝断了时
D．当火线与电茶壶金属外壳相碰、火线上的保险丝熔断时
5.将木棒的一端缠绕一些铜丝，能使木棒竖直浮在液体中，这就制成了一个很有用的简易密度计。将它分别放到盛有不同液体的相同容器中，静止时的情景如图所示，此时甲、乙杯中液面相平。下列说法中正确的是（ ）

A. 简易密度计在甲液体中所受的浮力大于它在乙液体中所受的浮力
B. 甲液体的密度大于乙液体的密度
C. 甲液体对容器底的压强等于乙液体对容器底的压强
D. 甲容器对桌面的压力小于乙容器对桌面的压力
6.小明为自己家的养牛场设计了一款补水提示器，其工作原理如图所示，水量减少时滑片上移。下列分析错误的是（ ）

A. 如果选择电压表，水量增多时电表示数变大
B. 如果选择电流表，水量减少时电表示数变小
C. 与电压表相比，选择电流表设计电路更节能
D. 如果选择电流表，R0可以在水太多时保护电路

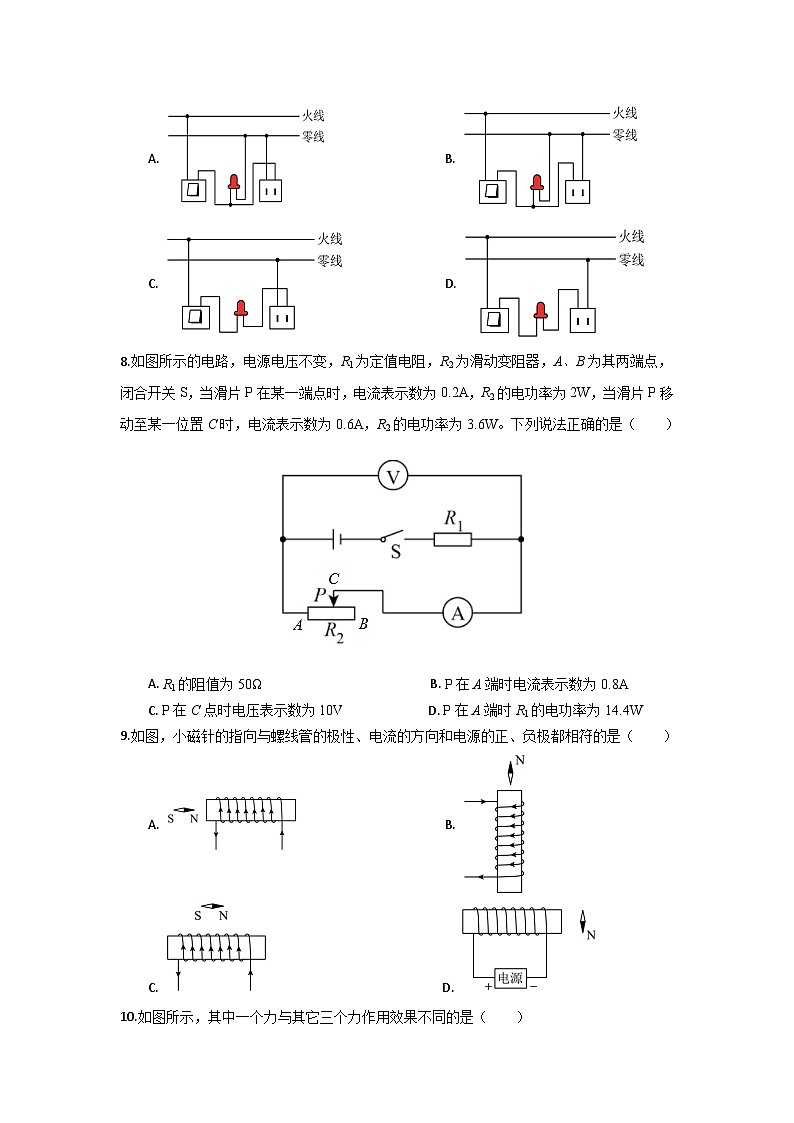

7.有一种插线板，当开关断开时，指示灯不亮，插孔无法正常工作；当开关闭合时，如果指示灯损坏，插孔也能正常工作．下图既能满足控制要求，又符合安全用电原则的是（ ）
A. B.
C. D.
8.如图所示的电路，电源电压不变，R1为定值电阻，R2为滑动变阻器，A、B为其两端点，闭合开关S，当滑片P在某一端点时，电流表示数为0.2A，R2的电功率为2W，当滑片P移动至某一位置C时，电流表示数为0.6A，R2的电功率为3.6W。下列说法正确的是（ ）

A. R1的阻值为50Ω B. P在A端时电流表示数为0.8A
C. P在C点时电压表示数为10V D. P在A端时R1的电功率为14.4W
9.如图，小磁针的指向与螺线管的极性、电流的方向和电源的正、负极都相符的是（ ）
A. B.
C. D.
10.如图所示，其中一个力与其它三个力作用效果不同的是（ ）
A. 用力捏扁橡皮泥
B. 小铁球受到磁体的作用
C. 撑杆被压弯
D. 用力捏握力计
11.如图所示的措施中，为了增大摩擦的是（ ）

A. 甲图给门的合页加润滑剂B. 乙图在手上涂防滑粉
C. 丙图冰壶运动员用冰刷摩擦冰面D. 丁图机器运动部分安装滚动轴承
12.我们可以利用物理图像来反映物理规律，如图所示的物理图像反映的物理规律错误的是（ ）
A. 同种物质质量随体积变化的图像
B. 匀速直线运动中路程随时间变化的图像
C. 同种液体内部的压强随深度变化的图像
D. 一定质量的水的体积随温度变化的图像
13.“新材料”是相对于传统材料而言的，新材料的使用对推动社会的进步正在发挥着越来越大的作用。下列关于“新材料”的描述错误的是（ ）
A. 可采用密度更小、硬度更高的新材料来制作飞机
B. “超导材料”可以在常温下应用于任何用电器并使其效率提高
C. “纳米材料”是指材料的几何尺寸达到纳米量级，并且具有特殊性能的材料
D. “半导体材料”广泛应用于手机、电视机、电脑的元件及芯片
14.如图是一般住宅户内配电系统方框图，下列说法正确的是（ ）

A. E处应接入空气开关，F处接入电能表
B. 若空气开关自动跳闸，一定是发生了短路
C. 发现有人触电，应立即用手拉开
D. 控制电灯的开关连接错误
二、非选择题（共58分）
15.（8分）如图所示为三脚插头和三孔插座的使用示意图，使用三脚插头和三孔插座的作用是防止 ，三脚插头中较长的脚与空调的 相连，为了防止触电，必须把用电器的开关连接在 线上；当发现家用电器或电线失火时，必须先 ，然后再救火。

16.（10分）如图所示是安装了空气开关和漏电保护器的住宅内配电系统，它们都是安全用电的小卫士。用测电笔辨别火线和零线时，测电笔与人体之间的连接方式是 联；当家庭电路中用电器的总功率过大或发生 时，空气开关会自动断开，对用电器起到保护作用；当站在地上的人使用插座时，不小心接触了火线， 会迅速切断电路，对人体起到保护作用。

17.（10分）小平用一个长方体木块、弹簧测力计、两个相同的砝码和海绵等探究压力作用效果与什么因素有关：
（1）根据甲、乙两图，可知压力的作用效果与___________大小有关；
（2）用甲、丙两图探究压力作用效果与受力面积的关系，应在丙图木块上放___________个砝码；
（3）小平利用上述器材和一长木板继续探究滑动摩擦力大小与哪些因素有关：
①用弹簧测力计水平拉动木块，使它沿水平长木板做匀速直线运动，弹簧测力计的示数如图丁所示；
②取下木块上的砝码，重复①的操作，弹簧测力计的示数为1.8N。由此说明，______________；
（4）请画出丁图中木块对长木板的力的示意图。
18.（10分）小磨香油香飘四方，在测定香油密度的活动中：
（1）为了测出香油的密度，小明进行如下操作：
①把托盘天平放在水平桌面上，先将游码移到标尺左端零刻度线处，再调节平衡螺母使横梁平衡；
②用托盘天平测得空烧杯的质量m0=20g；
③在烧杯中倒入适量香油，置于托盘天平左盘，天平横梁平衡后如图甲所示，则烧杯和香油的总质量m=___________g；
④将烧杯中香油倒入量筒中，如图乙所示；
⑤算出香油的密度ρ=___________kg/m3；
（2）小华认为：小明操作步骤不合理，测得的香油密度___________（选填“偏大”“偏小”或“准确”）为了改进实验可以将上述操作顺序调整为：①___________⑤。
19.（10分）根据平面镜成像特点，在图中画出物体AB在平面镜MN中所成的像A′B′。

20.（10分）如图甲是小龙测量定值电阻阻值时所画的电路图。
（1）若按照图乙连好电路后，闭合开关后，电流表有示数，但电压表指针几乎不偏转，则电路故障为______；
（2）他按正确步骤进行了3次实验，记录数据如表所示，此定值电阻的阻值为______Ω（结果保留一位小数）；

（3）另一组的小明同学在没有电流表的情况下，利用定值电阻R0（阻值为5Ω）和电压表设计出图丙的电路也测出了被测电阻Rx的阻值。其步骤如下：
①只闭合开关S1，读出电压表示数为；
②同时闭合开关S1和S2，读出电压表示数为；
③被测电阻Rx=______Ω。
参考答案
15.【答案】人身触电，外壳，火，切断电源。
【解析】如图所示，三脚插头和三孔插座的使用示意图，三孔插座中间①的插孔线是地线，如果用电器漏电，将通过地线导入大地，使用三脚插头和三孔插座的作用是防止人身触电。
三脚插头中较长的①插头是对接地线插孔，所以电器一端接外壳，当漏电时能通过地线把电导向大地，避免触电事故。
安装家庭电路时，开关要接在火线和用电器之间，当开关断开时，用电器就能彻底断电了，若开关接在零线上，就算断开开关，用电器也能通过人体和大地形成通路，导致人身触电。
当发现家用电器或电线失火时，必须先切断电源，然后再救人救火。万不可没有切断电源时，直接去拉触电的人或泼水救火等等。
16.【答案】串，短路，漏电保护器。
【解析】由测电笔的使用原理可知，用测电笔辨别火线和零线时，此时导线、测电笔的金属杆、大电阻、人体、大地之间串联。
当电路中发生短路或用电器总功率过大时，造成电流过大，空气开关会自动断开，切断电路，对用电器起到保护作用。
当站在地上的人使用插座时，不小心接触了火线，造成火线和零线的电流不相等，此时漏电保护器会迅速切断电路，对人体起到保护作用。
17.【答案】 ①. 压力 ②. 1 ③. 接触面粗糙程度相同时，压力越大，滑动摩擦力越大 ④.
【解析】（1）[1]比较图中甲、乙两次实验，受力面积一定，乙中压力大，压力的作用效果明显，即压力的作用效果与压力大小有关。
（2）[2]用甲、丙两图探究压力作用效果与受力面积的关系时，需要控制压力的大小相同，应在丙图木块上放一个砝码。
（3）[3]图丁中测力计分度值为0.2N，弹簧测力计的示数为2.4N；取下木块上的砝码，木块对水平面的压力变小，接触面的粗糙程度不变，重复①的操作，弹簧测力计的示数为1.8N，则木块受到的滑动摩擦力变小了，由此可知，接触面粗糙程度一定，压力越大，滑动摩擦力越大。
（4）[4]图中弹簧测力计拉对木块有向右的拉力，木块受到木板向左的滑动摩擦力，由于物体间力的作用是相互的，所以木块对木板有向右的滑动摩擦力、木块对木板还有一个垂直接触面向下的压力，如下图所示：

18.【答案】 ①. 58.4 ②. 0.96×103 ③. 偏大 ④. ③④②
【解析】1）[1]天平的读数为砝码的质量加上游码的质量，由图可得，此时烧杯和香油的总质量为m总=50g+5g+3.4g=58.4g
[2]将烧杯中的香油全部倒入空量筒中，如图乙所示，可读出香油的体积为40mL，即V油=40cm3，香油的质量为m油=58.4g -20g=38.4g
此时香油的密度为
（2）[3]将香油倒入量筒中时，有部分香油附在烧杯内壁，由此导致测得的香油的体积的测量值偏小，由可得，计算的密度会偏大。
[4]为了改进实验可以先测量烧杯和香油的总质量，将香油倒入量筒后，测量烧杯和剩余在烧杯内的香油，这样的测量才比较准确，故应将顺序调整为：①③④②⑤。
19.【答案】
【解析】平面镜成像的特点：平面镜所成的像与物体大小相等，像到平面镜的距离等于物体到平面镜的距离，像与物体的连线与镜面垂直，平面镜所成的像是虚像；故作图时分别过AB作MN的垂线，标出等距离对称的A’B’，因像是虚像，故连接A’B’时用虚线，作图如下：

20.【答案】 ①. 定值电阻短路 ②. 11.7 ③. 9
【解析】（1）[1]闭合开关后，电流表有示数，说明电路是通路；电压表指针几乎不偏转，说明电压表并联的电路短路或电压表短路或电压表断路，则电路故障为定值电阻短路（或电压表短路或电压表断路）。
（2）[2]由可知，3次实验定值电阻的阻值为

为了减小误差，取三次测量结果的平均值作为定值电阻的阻值大小，R的平均值为
（3）[3]实验步骤
①只闭合开关S1，两电阻串联，读出电压表示数为；电压表测出待测电阻Rx两端的电压为1.8V；
②同时闭合开关S1和S2，定值电阻R0被短路，电阻为只有Rx的简单电路，读出电压表示数为，即电源电压为2.8V；
③在步骤①中，根据串联电路电压的规律，定值电阻两端的电压
被测电阻Rx的电阻
数据序号
1
2
3
电压U/V
1.1
1.8
2.4
电流I/A
0.10
0.15
0.20
