2024年中考物理复习提分题型专训（三）额定电压 额定功率

这是一份2024年中考物理复习提分题型专训（三）额定电压 额定功率，共6页。试卷主要包含了基础题型，中档题型，提升题型等内容，欢迎下载使用。
一、基础题型
1．[2023·晋城期末]灯的亮度由它的实际功率决定。现有甲、乙两盏电灯，分别标有“220 V 25 W”和“110 V 25W”字样，如果它们都正常发光，则( )
A．甲灯亮 B．乙灯亮
C．一样亮 D．无法确定
2．[2023·长治期中]一个标有“220 V 1 100 W”字样的电热器，当通过它的电流为4 A时，它的实际功率( )
A．等于额定功率 B．大于额定功率
C．小于额定功率 D．无法判断
3．[2023·临沂中考]将一只“6 V 3 W”的小灯泡与一个阻值为12 Ω的电阻串联后接到12 V的电源上，闭合开关后，小灯泡的实际功率( )
A．大于3 W B．等于3 W
C．小于3 W D．无法确定
4．现有“3.8 V 0.3 A”的小灯泡一只，它的额定电压是________，额定功率是________。
5．我们使用各种用电器时一定要注意它们的额定电压，若实际电压________(填“高于”或“低于”)额定电压可能会损坏用电器。如图所示的为一种小型稳压器，可根据需要调节输出电压大小。某灯泡上标有“36 V 25 W”字样，将稳压器输出电压调整到________V后，再将该灯泡直接连接稳压器，接通电路灯泡的实际功率即为25 W。

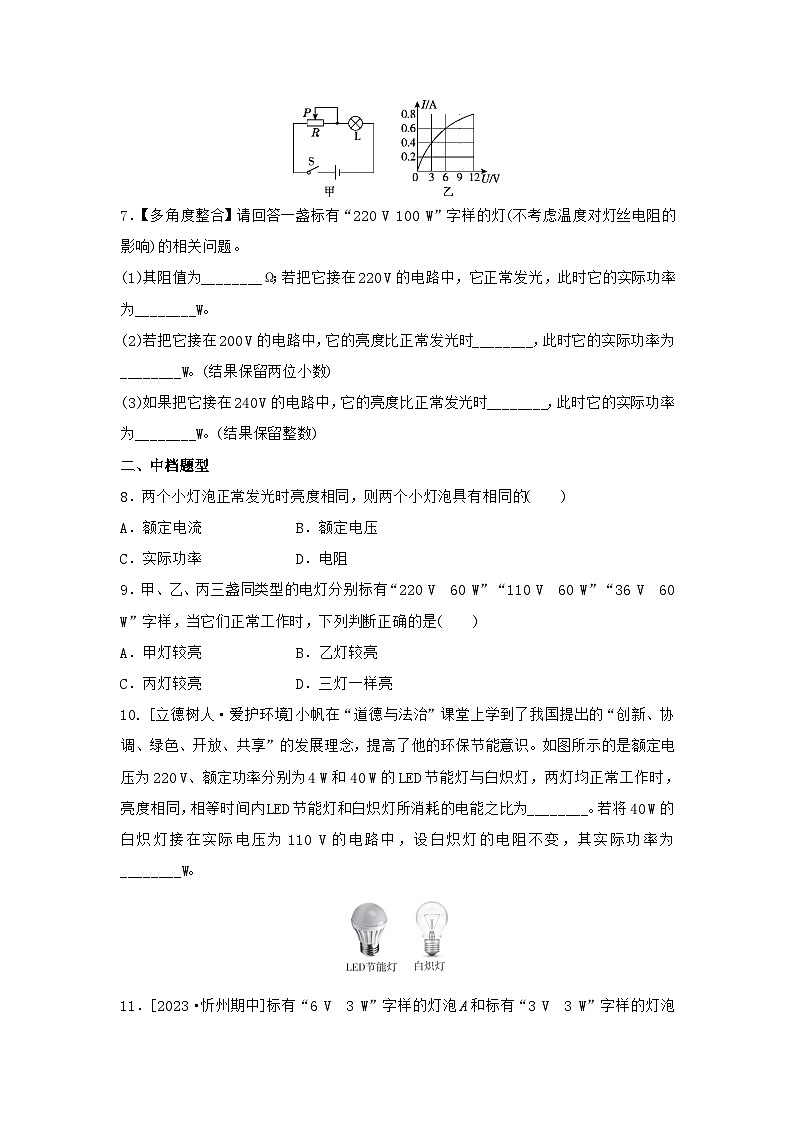

6．[2023·洛阳一模]有一种亮度可以调节的小台灯，其亮度调节的电路图如图甲所示，电源电压为15 V，灯泡L的I-U关系如图乙所示，灯泡L的额定电压为12 V，则灯泡L的额定功率为________W。调节滑动变阻器R，使灯泡L的功率为3.6 W，此时滑动变阻器R接入电路的阻值为________Ω。
7．【多角度整合】请回答一盏标有“220 V 100 W”字样的灯(不考虑温度对灯丝电阻的影响)的相关问题。
(1)其阻值为________Ω；若把它接在220 V的电路中，它正常发光，此时它的实际功率为________W。
(2)若把它接在200 V的电路中，它的亮度比正常发光时________，此时它的实际功率为________W。(结果保留两位小数)
(3)如果把它接在240 V的电路中，它的亮度比正常发光时________，此时它的实际功率为________W。(结果保留整数)
二、中档题型
8．两个小灯泡正常发光时亮度相同，则两个小灯泡具有相同的( )
A．额定电流 B．额定电压
C．实际功率 D．电阻
9．甲、乙、丙三盏同类型的电灯分别标有“220 V 60 W”“110 V 60 W”“36 V 60 W”字样，当它们正常工作时，下列判断正确的是( )
A．甲灯较亮 B．乙灯较亮
C．丙灯较亮 D．三灯一样亮
10.[立德树人·爱护环境]小帆在“道德与法治”课堂上学到了我国提出的“创新、协调、绿色、开放、共享”的发展理念，提高了他的环保节能意识。如图所示的是额定电压为220 V、额定功率分别为4 W和40 W的LED节能灯与白炽灯，两灯均正常工作时，亮度相同，相等时间内LED节能灯和白炽灯所消耗的电能之比为________。若将40 W的白炽灯接在实际电压为110 V的电路中，设白炽灯的电阻不变，其实际功率为________W。
11．[2023·忻州期中]标有“6 V 3 W”字样的灯泡A和标有“3 V 3 W”字样的灯泡B(两灯丝电阻不变)串联接在电路中，为保证灯泡安全，电路中电流最大为________，电路的总功率最大为________，此时灯泡A比灯泡B________(填“亮”或“暗”)。

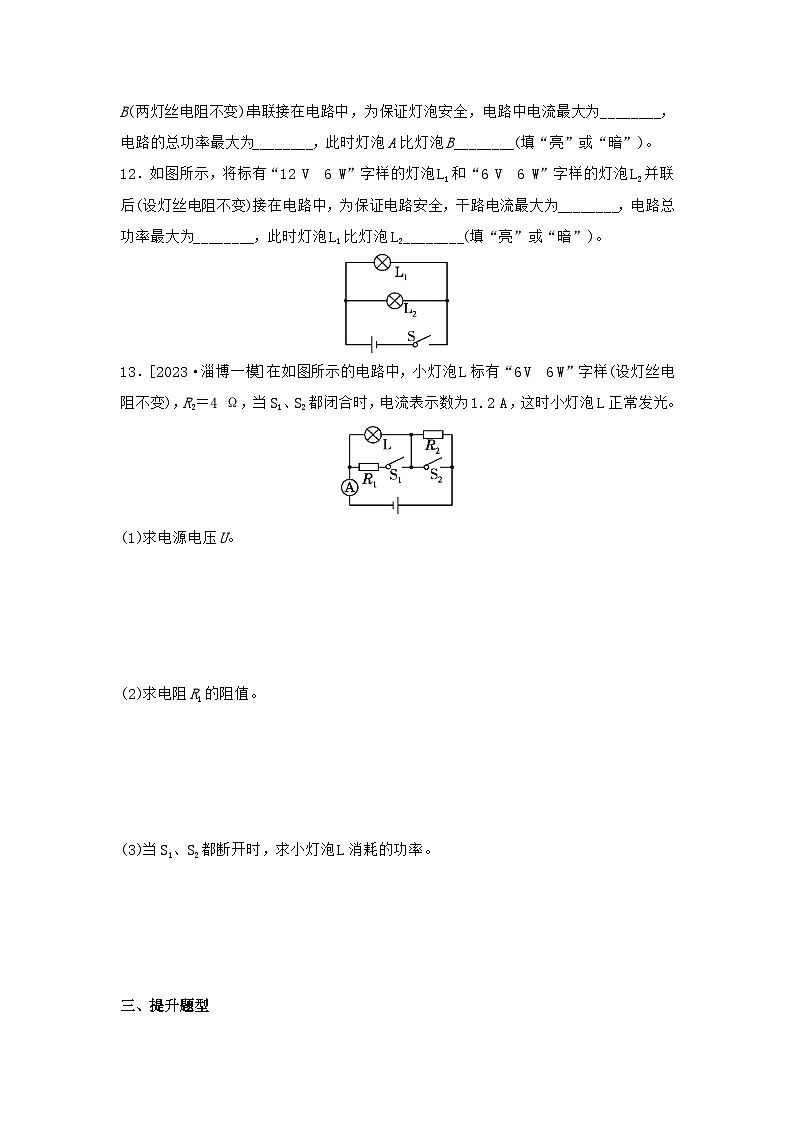

12．如图所示，将标有“12 V 6 W”字样的灯泡L1和“6 V 6 W”字样的灯泡L2并联后(设灯丝电阻不变)接在电路中，为保证电路安全，干路电流最大为________，电路总功率最大为________，此时灯泡L1比灯泡L2________(填“亮”或“暗”)。
13．[2023·淄博一模]在如图所示的电路中，小灯泡L标有“6 V 6 W”字样(设灯丝电阻不变)，R2＝4 Ω，当S1、S2都闭合时，电流表示数为1.2 A，这时小灯泡L正常发光。
(1)求电源电压U。
(2)求电阻R1的阻值。
(3)当S1、S2都断开时，求小灯泡L消耗的功率。
三、提升题型
14．[2023·苏州二模]小明设计了如图甲所示的模拟智能测温报警电路：电源电压调为12 V，通过报警器(电阻不计)的电流达到或超过10 mA时就会报警，热敏电阻RT的阻值随温度t变化的关系如图乙所示。要求：当所测温度达到或超过37.3 ℃时，系统报警。

(1)计算R0。
(2)38 ℃时电路中的电流约为多少？
(3)36 ℃到40 ℃的过程中，电路的最大总功率。
参考答案
1．C 2.C 3.B
4.3.8 V；1.14 W
5.高于；36
6．9.6；15
【点拨】 由图乙知，当灯泡两端的电压为12 V时，通过灯泡的电流IL额＝0.8 A，则灯泡的额定功率为PL额＝12 V×0.8 A＝9.6 W；由图乙可知，当灯泡两端的电压为6 V，通过的电流为0.6 A时，灯泡的实际功率为3.6 W，因串联电路中总电压等于各分电压之和，故此时滑动变阻器两端的电压为U滑＝U－UL＝15 V－6 V＝9 V，又因串联电路中各处的电流相等，所以滑动变阻器R连入电路的阻值为R滑＝eq \f(U滑,I滑)＝eq \f(U滑,IL)＝eq \f(9 V,0.6 A)＝15 Ω。
7．(1)484；100
(2)暗；82.64
(3)亮；119
8.C 9.D
10．1:10；10
11．0.5 A；3.75 W；亮
12．1.25 A；7.5 W；暗
【方法点睛】 在串联电路中，电流处处相等，由P＝I2R可得，电阻越大的小灯泡，实际功率越大，小灯泡越亮；在并联电路中，支路电压相等，由P＝eq \f(U2,R)可得，电阻越小，实际功率越大，小灯泡越亮。
13．解：(1)由图知，当S1、S2都闭合时，电阻R1与小灯泡并联，小灯泡正常发光，则电源电压U＝UL额＝6 V。
(2)小灯泡正常发光时电流IL＝eq \f(P额,U额)＝eq \f(6 W,6 V)＝1 A，
通过电阻R1的电流I1＝I－IL＝1.2 A－1 A＝0.2 A，
则电阻R1的阻值R1＝eq \f(U,I1)＝eq \f(6 V,0.2 A)＝30 Ω。
(3)小灯泡电阻RL＝eq \f(U额,IL)＝eq \f(6 V,1 A)＝6 Ω，当S1、S2都断开时，电阻R2与小灯泡串联，通过电路的电流I′＝eq \f(U,R总)＝eq \f(U,R2＋RL)＝eq \f(6 V,4 Ω＋6 Ω)＝0.6 A，小灯泡实际功率
PL实＝I′2RL＝(0.6 A)2×6 Ω＝2.16 W。
14.解：(1)由图甲知两个电阻串联，由题可知，当系统报警时，电路中电流为10 mA；由图乙知， 此时RT的阻值为400 Ω，则RT两端的电压为URT＝IRT＝10×10－3 A×400 Ω＝4 V，
电阻R0两端的电压为U0＝U－URT＝12 V－4 V＝8 V，
R0的阻值为R0＝eq \f(U0,I)＝eq \f(8 V,10×10－3 A)＝800 Ω。
(2)由图乙知，38 ℃时热敏电阻RT的阻值为300 Ω，则电路中的电流为
I′＝eq \f(U,R总)＝eq \f(U,R0＋RT′)＝eq \f(12 V,800 Ω＋300 Ω)≈0.011 A。
(3)由图乙知，当温度为40 ℃时，热敏电阻的阻值最小，为200 Ω，此时电路的总功率最大Pmax＝eq \f(U2,R总′)＝eq \f(U2,R0＋RT″)＝eq \f(（12 V）2,800 Ω＋200 Ω)＝0.144 W。
