江苏省海安市海陵中学2023-2024学年九年级下学期4月月考物理试卷

这是一份江苏省海安市海陵中学2023-2024学年九年级下学期4月月考物理试卷，共35页。试卷主要包含了共13小题，共110分等内容，欢迎下载使用。
1．（2分）如图所示的现象中，下列分析正确的是（ ）
A．甲图：弹奏古筝时，手在不同位置按弦，目的是为了改变发出声音的音调
B．乙图：先敲击音叉，再将音叉轻触乒乓球，球多次被弹开，说明是乒乓球振动发声
C．丙图：医生用B超检查胎儿的发育情况，说明声音可以传递能量
D．丁图：摩托车上装有消声器，是为了在行驶过程中阻断噪声的传播
2．（2分）如图所示，在注射器中吸入少量液态乙醚，用橡皮塞堵住注射孔，向外拉动活塞，液态乙醚消失。下列选项中的物态变化与其相同的是（ ）
A．清晨，人在户外呼出“白气”
B．雪水在屋檐下形成冰锥
C．洗手后，用热风干手器将手烘干
D．寒冬，雪人没有熔化却变小了
3．（2分）据了解，到2022年山东将建成“5G”基站多达数万个，实现“5G”网络乡镇以上区域连续覆盖。“5G”手机通过电磁波与基站之间进行信息传递，以下有关说法中错误的是（ ）
A．电磁波既能传递信息也能传递能量
B．“5G”采用了比“4G”频率更高的电磁波来传输信息
C．“5G”比“4G”传递信息更快，是因为它所使用的电磁波的波速更快
D．即使先进的“5G”手机，使用过程中手机也会发热，是因为工作过程中部分电能转化为内能
4．（2分）小明做作业时，动手操作了如下的实验探究：找了一个圆柱形的玻璃瓶，里面装满水，把一支普通铅笔放在玻璃瓶的一侧，透过玻璃瓶可以看到那支笔，如图所示把笔由靠近玻璃瓶的位置向远处慢慢移动，不会观察到的现象是（ ）
A．先成虚像，后成实像
B．笔尖一直变长变大
C．到某一位置，笔尖突然改变方向
D．笔尖先变长，后变短
5．（2分）小华用如图所示的装置探究杠杆的机械效率，他将两个钩码悬挂在B点，在A点用弹簧测力计保持竖直方向拉动杠杆，使其绕O点缓慢转动，带动钩码上升一定的高度h（不计摩擦）（ ）
A．在杠杆转动过程中，弹簧测力计的示数会变小
B．仅增加钩码的个数，拉力所做的额外功增大
C．仅将拉力的作用点从A点移到C点，杠杆的机械效率不变
D．仅将钩码的悬挂点从B点移到C点，拉力做的总功变大
6．（2分）关于温度、热量和内能，下列说法正确的是（ ）
A．内能小的物体也可能将热量传递给内能大的物体
B．物体的内能与温度有关，温度不变，内能就一定不变
C．温度高的物体内能一定大，温度低的物体内能一定小
D．物体的温度越高，分子热运动越剧烈，物体所含热量越多
7．（2分）如图所示家庭电路中的某一部分，电工师傅按下面的顺序进行检测：①闭合S1，灯L1亮；②断开S1，闭合S2，灯L2不亮；③再用测电笔测a、b、c、d四个接线点，发现只有在c点氖管不发光。若电路中只有一处故障，则是（ ）
A．灯L2短路B．灯L2所在支路开路
C．c、d两点间开路D．c点左侧的零线开路
8．（2分）在央视“是真的吗”节目中，一位网友用如图所示的“铜丝琴”演奏出了优美的乐曲，他将一根张紧的铜丝两端与扬声器接通，铜丝旁边放置一块磁铁，用手指拨动铜丝，就能使扬声器发声。下列选项中与“铜丝琴”原理相同的是（ ）
A．B．
C．D．
9．（2分）甲、乙两车分别在同一直线上的M、N两点，同时开始沿直线做匀速运动，它们的s﹣t图像如图所示。经6秒后两车相距10米，则（ ）
A．甲车速度小于乙车速度
B．0﹣6s时间范围内两车一定会相遇
C．M、N两点相距可能为100米
D．若M、N两点相距10米，则两车运动方向可能相同
10．（2分）如图所示，电源电压恒为6V，R1＝10Ω，电流表量程为0～0.6A，电压表量程为0～3V，滑动变阻器R2规格“20Ω 0.5A”，闭合开关S后，在保证电路安全的前提下移动滑片P，则电压表的示数U、R2的阻值、R1电功率P1、电路总功率P与电流表示数I的关系图象中描述正确的是（ ）
A．B．
C．D．
二、（非选择题共110分）共13小题，共110分。第21至25题为化学试题，第26至36题为物理试题
11．（4分）如图是某体育馆内的场景。
（1）图中A为体育馆大门旁的禁鸣标志，这是在 处减弱噪声；鸣叫的笛声是由汽车喇叭的 产生的。
（2）图中B是汽车限速标志，汽车以此速度行驶150m，至少需要 s。
（3）几名同学在周长为100m的圆形冰面上进行溜冰活动，两同学同时从同一地点出发，分别以速度为10m/s和12.5m/s沿圆形跑道匀速运动。速度快的同学超出一圈追上速度慢的同学时向前推一把，双方“互换速度”；原先速度慢的同学由于速度变快，从而会超出后面的同学一圈，此时也向前推一把，双方再次“互换速度”…如此循环下去，当双方都完成了1000m时，最后到达终点的同学所用的时间记为该组的成绩。则该组同学的成绩为 s。
12．（2分）为了探究树荫下光斑的成因，小明设计了开有菱形状孔（边长约为5cm）的卡片甲对太阳光，并用另一张卡片乙紧贴在甲上沿箭头方向水平移动，观察距卡片50cm且与甲平行放置的光屏上光斑的变化情况。光斑未变成圆形前，其亮度 ；变成圆形后，其大小 （两空均选填：变大/变小/不变）。
13．（4分）吉利牌“涡轮增压”（T型）轿车，通过给发动机更足量的空气使汽油更充分地燃烧，比普通轿车（L型）更节能，排气更清洁，同样的汽油加在T型轿车内与加在L型轿车内相比，热值 （选填“更大”、“一样大”或“更小”）；为防止发动机温度过高，用水进行冷却，这是利用水的 较大；热量只能从高温发动机传递给低温的水，说明能量的转移和转化具有 ，若汽油机曲轴的转速为3000r/min，汽油机每秒内对外做功 次。
14．（6分）在探究“电流产生的热量与哪些因素有关”的实验时：
（1）为探究“电流产生的热量与电阻大小的关系”，小明首先设计了如图甲所示的实验电路，装置中将R1、R2两电阻丝串联，其主要目的是 ；通电一段时间后，发现装有R2电阻丝的煤油瓶中温度计的示数升高得多一些，这说明：在其它条件相同时， 越大，电流产生的热量越多．小明还想用如图甲所示的电路探究“电流产生的热量与电流大小的关系”，必须增加的测量工具是 ；
（2）实验结束后，小明发现用电阻丝对煤油加热时，观察温度计示数变化的过程非常耗时，为了减少实验的时间，他提出了如下改进的设想：
设想一：将煤油换成水来做实验；设想二：通过加热空气来做实验．
①据所学知识，他们经过讨论，断定设想一是错误的，你认为他们判断的依据是 ；
②利用设想二，他们设计了下面的实验：
在两个透明的容器中密闭了等量的空气（如图乙、丙所示），通过两U形管中液面的高度差来反映密闭空气吸热的多少．闭合开关前，左右两侧U形管内液面相平．
a．根据甲图中的实验现象，会发现：乙图装置中通电一段时间后， （填“左”或“右”）侧容器相连U形管中液面的高度差大；
b．设计丙图的目的是探究电流产生的热量与 的关系．
15．（5分）新冠疫情期间，电子体温计是方便快捷的测温仪器，小华与小明从网上查阅说明书得知，电子体温计的探测是热敏电阻，他们买来两个相同的热敏电阻Rx，放入各自准备的恒温箱内（虚线所示），通过调节恒温箱内的温度，测量热敏电阻在不同温度时的阻值，小华使用R1＝100Ω设计了甲所示电路，并将实验数据记录于表一中，小华对表一中的数据深感疑惑，老师告诉他，小华使用的是恒流电源（提供恒定电流的电源），小明则利用恒压电源（提供恒定电压的电源）和定值电阻R2设计了如图乙所示的电路，并将实验数据记录于表二中，回到教室，才发现没有记录电源的电压和R2的阻值。
表一：
表二：
（1）热敏电阻在32℃时电阻为 Ω，42℃时阻值为 Ω；
（2）在表格中记录的温度围内，小华设计的电路消耗电功率的最大值为 W；
（3）小明设计的电路中恒压电源的电压为 V，定值电阻R2的阻值为 Ω。
16．（2分）如图所示，在平静的湖边有一盏路灯标记为S，潜水爱好者在水下E处看到路灯的像为S′．请画出水下E处的人看到路灯S的光路图，并根据平面镜成像特点画出路灯S通过水面所成的像A。
17．（2分）如图所示，用笔画线代替导线将电灯、开关、三孔插座接到家庭电路中。
18．（2分）闭合开关，小磁针静止在螺线管左侧，在图中括号内标出电源“+”或“﹣”极，并用箭头标出图中磁感线方向。
19．（7分）“羲和”逐日、“天问”登火、“嫦娥”探月、“天宫”揽胜……展示着我国航天事业取得的举世瞩目的成就，是我国综合国力和创新能力提升的重要标志，我国探索空间的火箭一般使用液氢作为燃料，液氧作为助燃剂[氢的热值为1.4×108J/kg，c水＝4.2×103J/（kg•℃），气压为1标准大气压]。求：
（1）某火箭发射时携带48t液氢燃料，这些燃料完全燃烧放出的热量是多少？
（2）若上述氢气放出的热量有10%被水吸收，能将2×106kg、初温为30℃的水升高多少℃？
（3）氢能源汽车在我国开始进入研发测试阶段，某次测试中，一辆氢能源汽车以70kW的功率匀速行驶30min，发动机的效率是45%，则需要消耗多少氢燃料？
20．（8分）如图甲，电源电压恒定，小灯泡L标有“6V，0.5A”字样，R为滑动变阻器。当S1闭合，单刀双掷开关S2接a，滑片P位于变阻器的最右端时，灯泡L正常发光，电流表示数为0.9A。灯泡的电流与两端电压的关系如图乙。求：
（1）小灯泡正常发光时的电阻；
（2）滑动变阻器R的最大电阻值；
（3）当S1断开，单刀双掷开关S2接b时，调节变阻器的滑片P，使电压表示数为3V时，求滑动变阻器此时的电阻；
（4）当S1断开，单刀双掷开关S2接b时，调节变阻器的滑片P，使电路中的电流最小，此时灯泡实际功率多少？
21．（12分）为迎接2024年中考，老师带领同学们系统地复习了光学实验，请你完成以下问题：
（1）光的反射定律：如图1所示，把平面镜放在水平桌面，将硬纸板 （选填“垂直”或“水平”）放在平面镜上，使一束光贴着纸板A入射到O点，观察反射光；光在纸板上发生 （选填“镜面”或“漫”）反射，从而可以显示光路，该反射 （选填“遵循”或“不遵循”）光的反射规律。
（2）光的折射规律：如图2所示，一束光从A点射向界面上O点，进入水中，照射到容器底部的B点，如果要让折射光线射到容器底的C点，在保持入射点不变时，应 （选填“增大”或“减小”）入射角；或者在保持入射光线位置不变时， （选填“往容器内加水”或“从容器中放水”）。
（3）平面镜成像特点：如图3甲所示，小芳选择与蜡烛A外形完全相同的蜡烛B，是为了比较像与物的 关系，在此过程中，是用镜后的蜡烛B代替 （选填“蜡烛A”或“蜡烛A的像”）；小芳应在 （选填“A”或“B”）蜡烛侧观察玻璃板中的像，移动蜡烛B，使其与A的像完全重合。仅将玻璃板由图3中甲的位置水平向右移至乙的位置，蜡烛A的成像情况是 。
A.蜡烛成像仍在B处
B.蜡烛成像在B处右侧
C.蜡烛无法通过玻璃板成像
（4）凸透镜成像规律：①如图4甲，凸透镜的焦距为10cm，当蜡烛、凸透镜、光屏在光具座标尺上位置如图所示时，光屏上出现一个清晰的像，生活中的 （选填“照相机”、“投影仪”或“放大镜”）就是利用这样的成像原理工作的；
②在图甲实验的基础上，更换焦距为f＝5cm的凸透镜，为在光屏上得到清晰的像，保持蜡烛与凸透镜位置不变，光屏应向 （选填“左”或“右”）侧移动；
③小焦同学发现，在②的基础上，不移动光屏，将一副眼镜放到凸透镜前，如图4乙，光屏上也能呈现清晰的像，说明该眼镜为 （选填“近视”或“远视”）眼镜。
22．（8分）小明同学用如图所示的电路，探究“通过导体的电流与电阻的关系”，电源电压保持6V不变。实验中逐次将5Ω、10Ω、15Ω、20Ω的电阻R接入电路中。
（1）如图乙所示是小明连接的实验电路，首先接入的电阻R为5Ω的电阻，闭合开关前检查发现有一根导线连接错误，请在错误的导线上画“×”，并用笔画线代替导线将电路连接正确。
（2）连接正确后，闭合开关，此时电流表示数为0.2A，移动滑片，当电压表示数为2.5V时，读出电流表示数并记入表格中；接着小明想直接将接入的电阻R换为10Ω（未进行其它操作），同组的小华及时制止，说电压表示数会变为 V（保留1位小数）。小明同学应该断开开关，然后 ，接着更换电阻R换为10Ω，移动滑片，当电压表示数为2.5V时，得出第2次的实验数据是电流0.25A。
（3）第3次将R的阻值换为15Ω后，正确实验得出数据记入表格。完成三次实验后，通过分析实验数据，得出的结论是 。
（4）根据以上测量数据，还可求出滑动变阻器的最大阻值为 Ω。
（5）进行第4次实验时，将接入电阻R的阻值换为20Ω，发现无论怎样移动滑动变阻器的滑片都不能将电压表的示数调到2.5V。为达实验目的，若重新选择器材进行实验，以上四个定值电阻都能为实验所用，下列调整可行的是 （填序号；多选）。
①换用最大阻值更大的滑动变阻器
②换用最大阻值更小的滑动变阻器
③增大电源电压
④减小电源电压
⑤适当增大设定不变的电压
⑥适当减小设定不变的电压
23．（8分）阅读短文，回答问题
投影仪
投影仪是通过透镜等将图像放大投影到白色银幕上。其基本结构包括光源、透镜、反射镜、色轮、显示芯片、过热控制系统等。
某校教室里使用的一款投影仪，安装结构模式图如图甲所示，底座上AB两点为两个螺钉的位置，AB为长20cm，CD为可伸缩的方形套管，长度可在15cm～65cm内调节。安装完成后，投影仪重力作用线正好过D点。
右表为图甲中投影仪的部分参数。投影大小是投影画面对角线的尺寸；投射比是指投影距离与投影仪大小的0.8倍的比值。投影距离是画面清晰时，投影仪镜头与银幕之间的距离。（g＝10N/kg）
（1）投影仪透镜的焦距为f，则镜头到银幕的距离 （选填“小于f”“大于2f”或“大于f小于2f”）。
（2）关于投影仪，下列说法正确的是 。
A.为从不同角度看到像，银幕应光滑
B.投射比越小，投射画面越小
C.缩短支架CD长度，投影画面变小
D.投影仪工作过程中只有折射现象
（3）若不考虑图甲中支架的重力，A处螺钉与承重墙体间的摩擦力f最大为 N；为了安全起见，底座AB的长度应该做得适当 （选填“长”或“短”）些，理由是 。
（4）为使投影画面始终清晰，安装时，投影距离最小为 m。（1英寸约等于2.5cm）
（5）该投影仪过热控制系统电路原理简化如图乙所示，当箱体内温度升高到设定温度时，电磁铁吸引衔铁，断开灯泡所在电路，R1为热敏电阻。图丙为两种热敏电阻R1、R2阻值随温度变化的关系图像，则R1应该选用图丙中的 ，已知控制电路中电磁铁线圈的电阻为150Ω，为电磁铁供电的电池电压为6V，若线圈中的电流达到20mA，就会断开灯泡的工作电路，则箱体内的温度 （填温度满足的条件）。
参考答案与试题解析
一、（选择题共40分）共10小题，每小题2分，共40分。每小题给出的四个选项中只有一个选项正确。
1．（2分）如图所示的现象中，下列分析正确的是（ ）
A．甲图：弹奏古筝时，手在不同位置按弦，目的是为了改变发出声音的音调
B．乙图：先敲击音叉，再将音叉轻触乒乓球，球多次被弹开，说明是乒乓球振动发声
C．丙图：医生用B超检查胎儿的发育情况，说明声音可以传递能量
D．丁图：摩托车上装有消声器，是为了在行驶过程中阻断噪声的传播
【解答】解：A、古筝是琴弦振动发出声音的，手在不同位置按弦，弦振动的快慢会不一样，所以声音的音调就会发生变化，故A正确；
B、发声的音叉靠近乒乓球，球多次被弹开，说明发声体在振动，故B错误；
C、医生用B超检查胎儿的发育情况，说明声音可以传递信息，故C错误；
D、摩托车上装有消声器，是在声源处减弱噪声，故D错误。
故选：A。
2．（2分）如图所示，在注射器中吸入少量液态乙醚，用橡皮塞堵住注射孔，向外拉动活塞，液态乙醚消失。下列选项中的物态变化与其相同的是（ ）
A．清晨，人在户外呼出“白气”
B．雪水在屋檐下形成冰锥
C．洗手后，用热风干手器将手烘干
D．寒冬，雪人没有熔化却变小了
【解答】用橡皮塞堵住注射孔，向外拉动活塞，液态乙醚消失，乙醚由液态变为气态是汽化现象；
A.清晨，人在户外呼出“白气”，人呼出的水蒸气遇冷从气态变为液态是液化现象，故此选项不符合题意；
B.雪水在屋檐下形成冰锥，水从液态变为固态是凝固现象，故此选项不符合题意；
C.洗手后，用热风干手器将手烘干，水从液态变为气态是汽化现象，故此选项符合题意；
D.寒冬，雪人没有熔化却变小了，雪从固态直接变为气态是升华现象，故此选项不符合题意。
故选：C。
3．（2分）据了解，到2022年山东将建成“5G”基站多达数万个，实现“5G”网络乡镇以上区域连续覆盖。“5G”手机通过电磁波与基站之间进行信息传递，以下有关说法中错误的是（ ）
A．电磁波既能传递信息也能传递能量
B．“5G”采用了比“4G”频率更高的电磁波来传输信息
C．“5G”比“4G”传递信息更快，是因为它所使用的电磁波的波速更快
D．即使先进的“5G”手机，使用过程中手机也会发热，是因为工作过程中部分电能转化为内能
【解答】解：
A、电磁波既可以传递信息，又可以传递能量，例如：太阳光属于电磁波的范畴，可以传递能量，故A正确；
B、“5G”采用了比“4G”频率更高的电磁波来传递信息，故B正确；
C、电磁波可以在真空中进行传播，电磁波在真空中的传播速度和光速相等，都是3×108m/s，故C错误；
D、在使用手机的过程中，由于手机有一定的电阻，根据焦耳定律可知，会产生一定的热量，即一部分电能转化为内能，故D正确。
故选：C。
4．（2分）小明做作业时，动手操作了如下的实验探究：找了一个圆柱形的玻璃瓶，里面装满水，把一支普通铅笔放在玻璃瓶的一侧，透过玻璃瓶可以看到那支笔，如图所示把笔由靠近玻璃瓶的位置向远处慢慢移动，不会观察到的现象是（ ）
A．先成虚像，后成实像
B．笔尖一直变长变大
C．到某一位置，笔尖突然改变方向
D．笔尖先变长，后变短
【解答】解：装满水的玻璃瓶相当于一个凸透镜；
当笔尖离玻璃瓶较近时，玻璃瓶相当于放大镜，成正立放大的虚像；当笔尖离玻璃瓶较远时（物距大于焦距），成倒立的实像，所以先成虚像，后成实像；
当铅笔由靠近瓶子的位置逐渐远离时，先成虚像后成实像，且虚像是正立的、实像是倒立的，所以到达某一位置时，笔尖会突然改变方向；
凸透镜成虚像时，物远像远像变大（即越靠近焦点，虚像越大）；凸透镜成实像时，物远像近像变小，所以，把笔由靠近玻璃瓶的位置向远处慢慢移动时，笔尖先变长变大，后变短变小；
由此可知，不会观察到的现象是笔尖一直变长变大，故B符合题意。
故选：B。
5．（2分）小华用如图所示的装置探究杠杆的机械效率，他将两个钩码悬挂在B点，在A点用弹簧测力计保持竖直方向拉动杠杆，使其绕O点缓慢转动，带动钩码上升一定的高度h（不计摩擦）（ ）
A．在杠杆转动过程中，弹簧测力计的示数会变小
B．仅增加钩码的个数，拉力所做的额外功增大
C．仅将拉力的作用点从A点移到C点，杠杆的机械效率不变
D．仅将钩码的悬挂点从B点移到C点，拉力做的总功变大
【解答】解：A、若弹簧测力计拉力方向一直竖直向上拉动，阻力不变，动力臂减小，阻力臂变小，如下图所示：
根据三角形知识可知，＝，所以动力臂与阻力臂的比值不变，因为阻力不变，根据杠杆的平衡条件知，弹簧测力计的示数应该不变，故A错误；
B、克服杠杆重力做的功为额外功，仅增加钩码的个数，杠杆重力和杠杆上升的高度不变，拉力所做的额外功不变，故B错误；
C、仅将拉力的作用点从A点移到C点，钩码和杠杆还是上升原来的高度，则有用功不变，额外功也不变，总功不变，根据η＝可知，效率不变，故C正确；
D、仅将钩码的悬挂点从B点移到C点，钩码和杠杆还是上升原来的高度，有用功不变；
钩码由B到C，上升高度不变，根据数学关系可知，杠杆提升的高度减小，额外功减小，又因为总功等于额外功与有用功之和，所以拉力做的总功变小，故D错误。
故选：C。
6．（2分）关于温度、热量和内能，下列说法正确的是（ ）
A．内能小的物体也可能将热量传递给内能大的物体
B．物体的内能与温度有关，温度不变，内能就一定不变
C．温度高的物体内能一定大，温度低的物体内能一定小
D．物体的温度越高，分子热运动越剧烈，物体所含热量越多
【解答】解：A、物体的内能取决于物体的温度、质量和状态，则内能小的物体温度可能比内能大的物体温度高，根据发生热传递的条件可知，内能小的物体也可能将热量传递给内能大的物体，故A正确；
B、温度不变时，物体的内能不一定不变，如晶体熔化时吸热，温度不变，但内能增大，故B错误；
C、因为内能与温度、质量和状态都有关，质量状态不确定，所以温度高的物体内能不一定大。故C错误；
D、物体温度越高，分子热运动越剧烈，内能越大。热量是一个过程量，不能说含有多少热量。故D错误。
故选：A。

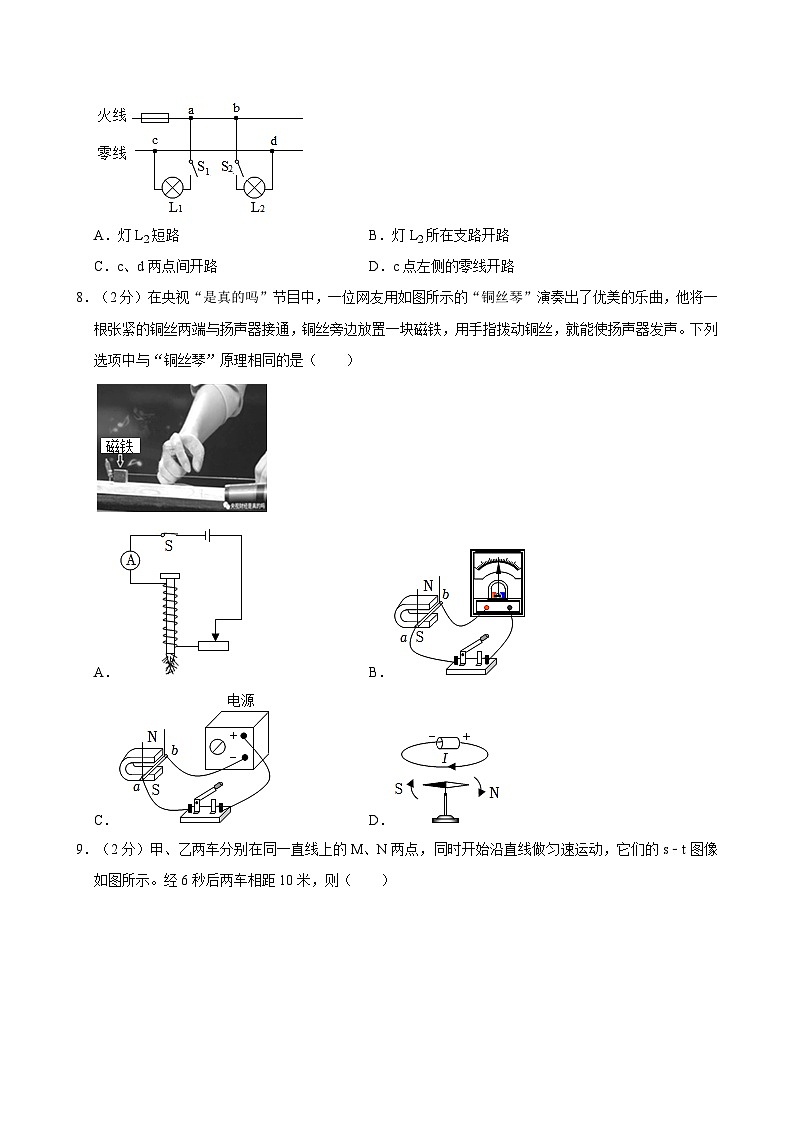

7．（2分）如图所示家庭电路中的某一部分，电工师傅按下面的顺序进行检测：①闭合S1，灯L1亮；②断开S1，闭合S2，灯L2不亮；③再用测电笔测a、b、c、d四个接线点，发现只有在c点氖管不发光。若电路中只有一处故障，则是（ ）
A．灯L2短路B．灯L2所在支路开路
C．c、d两点间开路D．c点左侧的零线开路
【解答】解：闭合S1，灯L1亮，电路中有电流，说明电路为通路，从保险丝→a→S1→L1→c以及c点左侧的零线都没有断路，故D错误；
断开S1，闭合S2，灯L2不亮，灯L2不亮的原因有两个：一个是断路、一个是短路，
若灯L2短路时，电路的电流会很大，将保险丝烧断，灯泡L1也不会发光，a、b两个接线点上，试电笔的氖管都不会发光，故A错误；
若灯L2所在支路开路，d点氖管不发光，故B错误；
若c、d两点间开路，灯泡L2与零线不能构成闭合电路，电路中没有电流，灯泡不会发光，但d点会通过灯泡L2与火线间接相连，试电笔的氖管会发光，故C正确。
故选：C。
8．（2分）在央视“是真的吗”节目中，一位网友用如图所示的“铜丝琴”演奏出了优美的乐曲，他将一根张紧的铜丝两端与扬声器接通，铜丝旁边放置一块磁铁，用手指拨动铜丝，就能使扬声器发声。下列选项中与“铜丝琴”原理相同的是（ ）
A．B．
C．D．
【解答】解：由题意可知，我们听到的声音是由扬声器发出的；铜丝与扬声器接通，构成了一个闭合电路，将铜丝放在磁场中（即铜丝旁边放置一块磁铁），当用手指拨动铜丝时，实际上就是让铜丝在磁场中做切割磁感线运动，铜丝中就会产生感应电流，感应电流通过扬声器时，扬声器振动发出优美的乐曲。
A．图中是电磁铁，电磁铁利用电流的磁效应，故A不符合题意；
B．图中没有电源，当导体在磁场中做切割磁感线运动时会产生感应电流，电流计的指针会发生偏转，故B符合题意；
C．图中有电源，当给磁场中的导体通电时，导体在磁场中运动，说明通电导体在磁场中受到力的作用，故C不符合题意；
D．图中是奥斯特实验，说明了电流的磁效应，故D不符合题意。
故选：B。
9．（2分）甲、乙两车分别在同一直线上的M、N两点，同时开始沿直线做匀速运动，它们的s﹣t图像如图所示。经6秒后两车相距10米，则（ ）
A．甲车速度小于乙车速度
B．0﹣6s时间范围内两车一定会相遇
C．M、N两点相距可能为100米
D．若M、N两点相距10米，则两车运动方向可能相同
【解答】解：
A、由图象可知，当甲车和乙车都行驶80m的路程时，甲车的行驶时间是8s，乙车的行驶时间是12s，由于甲所用时间小于乙的时间，所以甲的速度大于乙的速度，故A错误；
BCD、由图象可知，当时间都为6s时，甲运动的距离为60m，乙运动的距离为40m，6秒后两车相距10m，
若两车运动方向相同，则两车间原来的距离为：60m﹣40m﹣10m＝10m，即出发前乙应在甲前方10m处，6s时甲在乙前方10m，运动过程中两车一定相遇；
或两车间原来的距离为：60m﹣40m+10m＝30m，即出发前乙应在甲前方30m处，6s时甲在乙后方10m，运动过程中两车不相遇；
若两车运动方向相反，6s时甲乙运动的距离之和为100m，此时两车相距10m，若两车未相遇，则两车间原来的距离为100m+10m＝110m，若两车相遇，则两车间原来的距离为100m﹣10m＝90m。故BC错误，D正确。
故选：D。
10．（2分）如图所示，电源电压恒为6V，R1＝10Ω，电流表量程为0～0.6A，电压表量程为0～3V，滑动变阻器R2规格“20Ω 0.5A”，闭合开关S后，在保证电路安全的前提下移动滑片P，则电压表的示数U、R2的阻值、R1电功率P1、电路总功率P与电流表示数I的关系图象中描述正确的是（ ）
A．B．
C．D．
【解答】解：由电路图可知，R1与R2串联，电压表测滑动变阻器R2两端的电压，电流表测电路中的电流。
由题可知，电源两端电压为6V保持不变，电流表的量程为0～0.6A，电压表的量程为0～3V，滑动变阻器R2规格“20Ω 0.5A”，
当电压表的示数最大为U2＝3V时，即R2两端的电压U2＝3V，此时滑动变阻器接入电路中的电阻最大，
由串联电路的电压特点可知，R1两端的电压：U1＝UE﹣U＝6V﹣3V＝3V，
则电路中的最小电流：I最小＝I1＝＝＝0.3A；
由欧姆定律可知，滑动变阻器的最大阻值：R大＝＝＝10Ω＜20Ω；
所以滑动变阻器接入电路中的最大电阻是10Ω；
电阻R1消耗的最小功率：P1小＝I最小2R1＝（0.3A）2×10Ω＝0.9W；
电路消耗的最小功率：P最小＝UEI最小＝6V×0.3A＝1.8W。
由图可知，当滑动变阻器接入电路中的电阻减小时，电路中的电流变大，由于电流表的量程为0～0.6A，滑动变阻器R2规格“20Ω 0.5A”，所以，电路中的最大电流为I最大＝0.5A；
因此由欧姆定律可知，R1两端的最大电压：U1最大＝I最大R1＝0.5A×10Ω＝5V；
由串联电路的电压特点可知，R2两端的最小电压：U2小＝UE﹣U1最大＝6V﹣5V＝1V，
则滑动变阻器接入电路中的最小电阻：R2最小＝＝＝2Ω；
R1消耗功率：P1大＝U1最大I最大＝5V×0.5A＝2.5W；
电路消耗的最大功率：P大＝UEI最大＝6V×0.5A＝3W；
A、由串联电路的电压特点和欧姆定律可知，电压表示数变化规律是：U2＝UE﹣U＝UE﹣IR1，由数学知识可知，电压表的示数U与电流表示数I的关系一次函数，因此图象为一条斜向下的线段，电压表的示数变化范围为3V～1V，电流表的示数范围为0.3A～0.5A，故A错误；
B、滑动变阻器接入电路中的电阻：R2＝＝＝﹣R1，由数学知识可知，R2的阻值与电流表示数I的关系不是一次函数，因此图象不是一条线段，滑动变阻器接入电路中的电阻变化范围为10Ω～2Ω，电流表的示数范围为0.3A～0.5A，故B错误；
C、R1消耗的功率：P1＝I2R1，由数学知识可知，R1电功率P1与电流表示数I的关系二次函数，因此图象为抛物线上的一段，R1消耗功率变化范围是0.9W～2.5W，电流表的示数范围为0.3A～0.5A，故C错误；
D、电路消耗的总功率：P＝UI，由数学知识可知，电路总功率P与电流表示数I的关系为正比例函数，因此图象为一条斜向上的线段，电路消耗的总功率变化为1.8W～3W，故D正确。
故选：D。
二、（非选择题共110分）共13小题，共110分。第21至25题为化学试题，第26至36题为物理试题
11．（4分）如图是某体育馆内的场景。
（1）图中A为体育馆大门旁的禁鸣标志，这是在 声源 处减弱噪声；鸣叫的笛声是由汽车喇叭的 振动 产生的。
（2）图中B是汽车限速标志，汽车以此速度行驶150m，至少需要 108 s。
（3）几名同学在周长为100m的圆形冰面上进行溜冰活动，两同学同时从同一地点出发，分别以速度为10m/s和12.5m/s沿圆形跑道匀速运动。速度快的同学超出一圈追上速度慢的同学时向前推一把，双方“互换速度”；原先速度慢的同学由于速度变快，从而会超出后面的同学一圈，此时也向前推一把，双方再次“互换速度”…如此循环下去，当双方都完成了1000m时，最后到达终点的同学所用的时间记为该组的成绩。则该组同学的成绩为 90 s。
【解答】解：（1）汽鸣声是喇叭的振动产生的；禁止鸣笛属于在声源处减弱噪声；
（2）根据图中信息可知，小区里汽车的速度v＝5km/h＝m/s，距离s＝150m，故汽车在该小区内行驶1500m，至少需要的时间：
t＝＝＝108s；
（3）设开始时甲快、乙慢，甲要追上乙，甲应比乙多跑一圈，耗时t，
则12.5m/s×t﹣10m/s×t＝100m，解得t＝40s，
S甲＝v甲t＝12.5m/s×40s＝500m，
S乙＝v乙t＝10m/s×40s＝400m，
即：甲跑了5圈500m、乙跑了4圈400m，甲刚好追上乙，用时40s，
接下来是乙追甲，也是40s，乙跑500m，甲跑400m，乙追上甲；此时甲、乙都跑了900m，用时80s，照这样算来甲还有100m，要用12.5m/s去跑，到达终点还要：t′＝＝＝8s；乙还有100m，用10m/s去跑，到达终点还要：t″＝＝＝10s，由此可见，他们的总成绩应该是90s。
故答案为：（1）声源；振动；（2）108；（3）90。
12．（2分）为了探究树荫下光斑的成因，小明设计了开有菱形状孔（边长约为5cm）的卡片甲对太阳光，并用另一张卡片乙紧贴在甲上沿箭头方向水平移动，观察距卡片50cm且与甲平行放置的光屏上光斑的变化情况。光斑未变成圆形前，其亮度 不变 ；变成圆形后，其大小 不变 （两空均选填：变大/变小/不变）。
【解答】解：图中卡片乙向左移动前，孔的形状是菱形的，孔比较大，由于光沿直线传播，后面光斑的形状是菱形的，随着卡片向左移动，孔的形状发生变化变成三角形，虽然通过的光线变少，但同时光斑的面积也变小了，从而光强度不变，所以亮度不变；
当孔小到一定程度时，地面上的光斑是太阳经孔成的像（小孔成像），光斑的形状与太阳的形状相同，是圆形的，其大小不变。
故答案为：不变；不变。
13．（4分）吉利牌“涡轮增压”（T型）轿车，通过给发动机更足量的空气使汽油更充分地燃烧，比普通轿车（L型）更节能，排气更清洁，同样的汽油加在T型轿车内与加在L型轿车内相比，热值 一样大 （选填“更大”、“一样大”或“更小”）；为防止发动机温度过高，用水进行冷却，这是利用水的 比热容 较大；热量只能从高温发动机传递给低温的水，说明能量的转移和转化具有 方向性 ，若汽油机曲轴的转速为3000r/min，汽油机每秒内对外做功 25 次。
【解答】解：（1）热值只与燃料的种类有关，与燃烧情况无关，因此汽油加在T型轿车内与加在L型轿车内热值一样大；
（2）用水做冷却剂是因为质量和升高相同的温度时，能带走更多的热量，主要原因是水的比热容大；
（3）发生热传递时热量只能由高温物体传递给低温物体，而不能反向传递，说明能量的转移和转化具有方向性；
（2）汽油机曲轴的转速为3000r/min，即50r/s，也就是说每秒曲轴转50圈，完成25个工作循环，对外做功25次。
故答案为：一样大；比热容；方向性；25。
14．（6分）在探究“电流产生的热量与哪些因素有关”的实验时：
（1）为探究“电流产生的热量与电阻大小的关系”，小明首先设计了如图甲所示的实验电路，装置中将R1、R2两电阻丝串联，其主要目的是 控制通过电阻的电流和通电时间相同 ；通电一段时间后，发现装有R2电阻丝的煤油瓶中温度计的示数升高得多一些，这说明：在其它条件相同时， 电阻 越大，电流产生的热量越多．小明还想用如图甲所示的电路探究“电流产生的热量与电流大小的关系”，必须增加的测量工具是 秒表 ；
（2）实验结束后，小明发现用电阻丝对煤油加热时，观察温度计示数变化的过程非常耗时，为了减少实验的时间，他提出了如下改进的设想：
设想一：将煤油换成水来做实验；设想二：通过加热空气来做实验．
①据所学知识，他们经过讨论，断定设想一是错误的，你认为他们判断的依据是 水的比热容大，相同条件下吸热升温更慢 ；
②利用设想二，他们设计了下面的实验：
在两个透明的容器中密闭了等量的空气（如图乙、丙所示），通过两U形管中液面的高度差来反映密闭空气吸热的多少．闭合开关前，左右两侧U形管内液面相平．
a．根据甲图中的实验现象，会发现：乙图装置中通电一段时间后， 右 （填“左”或“右”）侧容器相连U形管中液面的高度差大；
b．设计丙图的目的是探究电流产生的热量与 电流 的关系．
【解答】解：（1）闭合开关，两电阻串联接入电路，串联电路各处电流相等，所以装置中将R1、R2两电阻丝串联，其主要目的是控制通过电阻的电流和通电时间相同；通电一段时间后，发现装有R2电阻丝的煤油瓶中温度计的示数升高得多一些，这说明：在其它条件相同时，电阻越大，电流产生的热量越多．小明还想用如图甲所示的电路探究“电流产生的热量与电流大小的关系”，根据控制变量法可知需控制电阻和通电时间相同，所以必须增加的测量工具是秒表；
（2）①为了在较短的时间内达到明显的实验效果，选用煤油而不用水做实验，主要是由于煤油的比热容小于水的比热容，质量相同吸收相同的热量，温度变化更明显；
②a、乙图中两电阻串联接入电路，右侧电阻大于左侧电阻，根据串联电路电流特点和（1）的结论可知右侧容器相连U形管中液面的高度差大；
b、丙图中右侧两电阻并联后与左侧电阻串联接入电路，容器中的电阻的阻值相同，串联电路各处电流相等，并联电路干路电流等于各支路电流之和，所以通过右侧中电阻的电流小于通过左侧容器中电阻的电流，所以设计丙图的目的是探究电流产生的热量与电流的关系。
故答案为：（1）控制通过电阻的电流和通电时间相同；电阻；秒表；（2）①水的比热容大，相同条件下吸热升温更慢；②a.右；b.电流。
15．（5分）新冠疫情期间，电子体温计是方便快捷的测温仪器，小华与小明从网上查阅说明书得知，电子体温计的探测是热敏电阻，他们买来两个相同的热敏电阻Rx，放入各自准备的恒温箱内（虚线所示），通过调节恒温箱内的温度，测量热敏电阻在不同温度时的阻值，小华使用R1＝100Ω设计了甲所示电路，并将实验数据记录于表一中，小华对表一中的数据深感疑惑，老师告诉他，小华使用的是恒流电源（提供恒定电流的电源），小明则利用恒压电源（提供恒定电压的电源）和定值电阻R2设计了如图乙所示的电路，并将实验数据记录于表二中，回到教室，才发现没有记录电源的电压和R2的阻值。
表一：
表二：
（1）热敏电阻在32℃时电阻为 600 Ω，42℃时阻值为 400 Ω；
（2）在表格中记录的温度围内，小华设计的电路消耗电功率的最大值为 0.28 W；
（3）小明设计的电路中恒压电源的电压为 12 V，定值电阻R2的阻值为 200 Ω。
【解答】解：（1）图甲中，电阻R1和Rx串联，电压表V1测量的是R1的电压，电压表V测量的是电源电压，
由表一知，当温度为32℃时，电阻R1两端的电压为2V，电源电压为14V，根据串联电路分压规律得，
＝，整理得，Rx＝R1＝×100Ω＝600Ω，
当温度为42℃时，电阻R1两端的电压为2V，电源电压为10V，根据串联电路分压规律得，
＝，整理得，Rx′＝R1＝×100Ω＝400Ω；
（2）由题知，小华使用的是恒流电源，根据P＝UI可知，当电流I一定时，电压U越大，电路的总功率越大，
由表一的数据知，当温度为32℃时，电源电压最大值为14V，根据串联电路电阻规律知，此时电路中的总电阻为：
R总＝R1+Rx＝100Ω+600Ω＝700Ω，
则小华设计的电路消耗电功率的最大值为：
P＝＝＝0.28W；
（3）由第1问知，当温度为32℃时，电阻Rx＝600Ω，根据表二知，此时电阻Rx两端的电压为9V，则电路中的电流为：
I＝＝＝0.015A，
根据I＝得，电阻R2两端的电压为：
U2＝IR2＝（0.015A）R2，
根据串联电路电压规律得，U乙＝U2+UX＝（0.015A）R2+9V，①
当温度为42℃时，电阻Rx＝400Ω，根据表二知，此时电阻Rx两端的电压为8V，则电路中的电流为：
I′＝＝＝0.02A，
根据I＝得，电阻R2两端的电压为：
U2′＝I′R2＝（0.012A）R2，
根据串联电路电压规律得，U乙＝U2′+UX′＝（0.012A）R2+8V，②
联合①②式，解得，
U乙＝12V，R2＝200Ω。
故答案为：（1）600；400；（2）0.28；（3）12；200。
16．（2分）如图所示，在平静的湖边有一盏路灯标记为S，潜水爱好者在水下E处看到路灯的像为S′．请画出水下E处的人看到路灯S的光路图，并根据平面镜成像特点画出路灯S通过水面所成的像A。
【解答】解：由题知，潜水爱好者在水下E处看到路灯的像为S′，则连接ES′与界面的交点即为入射点；光从空气中斜射入水中时，折射角小于入射角，则入射点与E的连线为折射光线，连接S与入射点并标上箭头即为入射光线，据此画出水下E处的人看到路灯S的光路图；
根据平面镜成像特点可知，过界面作S点的对称点A，即为路灯S通过水面所成的像A．如下图所示：
17．（2分）如图所示，用笔画线代替导线将电灯、开关、三孔插座接到家庭电路中。
【解答】解：首先辨别上面三根线地线、火线、零线。
（1）灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套；
（2）安装三孔插座的方法：上孔接地线，左孔接零线，右孔接火线。如图所示：
18．（2分）闭合开关，小磁针静止在螺线管左侧，在图中括号内标出电源“+”或“﹣”极，并用箭头标出图中磁感线方向。
【解答】解：①由图可知，小磁针静止时的左端为S极、右端为N极，根据异名磁极相互吸引可知，通电螺线管的左端为S极，右端为N极。
②因为在磁体外部，磁感线总是从N极发出，回到S极，所以磁感线的方向是指向左的。
③根据安培定则，伸出右手使大拇指指示螺线管的右端N极，则四指弯曲所指的方向为电流的方向，所以电流从螺线管的右端流入，则电源的右端为正极，左端为负极。如图所示：
19．（7分）“羲和”逐日、“天问”登火、“嫦娥”探月、“天宫”揽胜……展示着我国航天事业取得的举世瞩目的成就，是我国综合国力和创新能力提升的重要标志，我国探索空间的火箭一般使用液氢作为燃料，液氧作为助燃剂[氢的热值为1.4×108J/kg，c水＝4.2×103J/（kg•℃），气压为1标准大气压]。求：
（1）某火箭发射时携带48t液氢燃料，这些燃料完全燃烧放出的热量是多少？
（2）若上述氢气放出的热量有10%被水吸收，能将2×106kg、初温为30℃的水升高多少℃？
（3）氢能源汽车在我国开始进入研发测试阶段，某次测试中，一辆氢能源汽车以70kW的功率匀速行驶30min，发动机的效率是45%，则需要消耗多少氢燃料？
【解答】解：（1）Q放＝qm＝1.4×108J/kg×48×103kg＝6.72×1012J
（2）Δt＝＝＝80℃
水的末温＝30℃+80℃＝110℃＞100℃
在标准大气压下，水的沸点是100℃，所以水的末温是100℃，则水升高Δt＝100℃﹣30℃＝70℃
（3）W＝Pt＝70kW×30min＝1.26×108J
Q＝1.26×108J÷45%＝2.8×108J
m＝＝＝2kg
答：（1）燃料完全燃烧放出的热量是6.72×1012J；
（2）水升高80℃；
（3）要消耗2kg氢燃料。
20．（8分）如图甲，电源电压恒定，小灯泡L标有“6V，0.5A”字样，R为滑动变阻器。当S1闭合，单刀双掷开关S2接a，滑片P位于变阻器的最右端时，灯泡L正常发光，电流表示数为0.9A。灯泡的电流与两端电压的关系如图乙。求：
（1）小灯泡正常发光时的电阻；
（2）滑动变阻器R的最大电阻值；
（3）当S1断开，单刀双掷开关S2接b时，调节变阻器的滑片P，使电压表示数为3V时，求滑动变阻器此时的电阻；
（4）当S1断开，单刀双掷开关S2接b时，调节变阻器的滑片P，使电路中的电流最小，此时灯泡实际功率多少？
【解答】解：（1）由I＝可知，小灯泡正常发光时的电阻：RL＝＝＝12Ω；
（2）当S1闭合，单刀双掷开关S2接a，滑片P位于变阻器的最右端时，灯泡和变阻器的最大阻值并联，电流表测干路中的电流，
由灯泡正常发光可知，电源电压：U＝UL＝6V，通过灯泡的电流IL＝0.5A，
由并联电路的特点可知，通过变阻器的电流：I滑＝I﹣IL＝0.9A﹣0.5A＝0.4A；
则滑动变阻器R的最大电阻值：R＝＝＝15Ω；
（3）当S1断开，单刀双掷开关S2接b时，灯泡L与滑动变阻器R串联，电压表测量R两端的电压；
根据串联电路的电压特点可知，此时灯泡两端的电压：UL′＝U﹣U滑′＝6V﹣3V＝3V，
由图乙可知，此时电路中的电流：I′＝0.4A，
由I＝可知，滑动变阻器此时的电阻：R滑′＝＝＝7.5Ω；
（4）当S1断开，单刀双掷开关S2接b时，灯泡和变阻器串联，
当变阻器接入电路的电阻最大为15Ω时，电路中电流最小，总功率最小，
由乙图可知，当电流为0.3A时，灯泡的电压为1.5V，由欧姆定律可知，此时变阻器两端的电压：UR′＝I′R大＝0.3A×15Ω＝4.5V，恰好满足灯泡和变阻器的总电压为6V，由此可知电路中的最小电流为0.3A。
则此时灯泡实际功率：PL小＝ULI″＝1.5V×0.3A＝0.45W。
答：（1）小灯泡正常发光时的电阻为12Ω；
（2）滑动变阻器R的最大电阻值为15Ω；
（3）当S1断开，单刀双掷开关S2接b时，调节变阻器的滑片P，使电压表示数为3V时，滑动变阻器此时的电阻为7.5Ω；
（4）当S1断开，单刀双掷开关S2接b时，调节变阻器的滑片P，使电路中的电流最小，此时灯泡实际功率为0.45W。
21．（12分）为迎接2024年中考，老师带领同学们系统地复习了光学实验，请你完成以下问题：
（1）光的反射定律：如图1所示，把平面镜放在水平桌面，将硬纸板 垂直 （选填“垂直”或“水平”）放在平面镜上，使一束光贴着纸板A入射到O点，观察反射光；光在纸板上发生 漫 （选填“镜面”或“漫”）反射，从而可以显示光路，该反射 遵循 （选填“遵循”或“不遵循”）光的反射规律。
（2）光的折射规律：如图2所示，一束光从A点射向界面上O点，进入水中，照射到容器底部的B点，如果要让折射光线射到容器底的C点，在保持入射点不变时，应 减小 （选填“增大”或“减小”）入射角；或者在保持入射光线位置不变时， 往容器内加水 （选填“往容器内加水”或“从容器中放水”）。
（3）平面镜成像特点：如图3甲所示，小芳选择与蜡烛A外形完全相同的蜡烛B，是为了比较像与物的 大小 关系，在此过程中，是用镜后的蜡烛B代替 蜡烛A （选填“蜡烛A”或“蜡烛A的像”）；小芳应在 A （选填“A”或“B”）蜡烛侧观察玻璃板中的像，移动蜡烛B，使其与A的像完全重合。仅将玻璃板由图3中甲的位置水平向右移至乙的位置，蜡烛A的成像情况是 A 。
A.蜡烛成像仍在B处
B.蜡烛成像在B处右侧
C.蜡烛无法通过玻璃板成像
（4）凸透镜成像规律：①如图4甲，凸透镜的焦距为10cm，当蜡烛、凸透镜、光屏在光具座标尺上位置如图所示时，光屏上出现一个清晰的像，生活中的 投影仪 （选填“照相机”、“投影仪”或“放大镜”）就是利用这样的成像原理工作的；
②在图甲实验的基础上，更换焦距为f＝5cm的凸透镜，为在光屏上得到清晰的像，保持蜡烛与凸透镜位置不变，光屏应向 左 （选填“左”或“右”）侧移动；
③小焦同学发现，在②的基础上，不移动光屏，将一副眼镜放到凸透镜前，如图4乙，光屏上也能呈现清晰的像，说明该眼镜为 近视 （选填“近视”或“远视”）眼镜。
【解答】解：（1）实验时，为了便于确定像的位置，应该将纸板与桌面垂直；
光在纸板上发生漫反射，从而可以显示光路，该反射遵循光的反射定律；
（2）如果要让折射光线射到容器底的C点，在保持入射点不变时，折射角应变小，由于在光的折射中，折射角随着入射角的减小而减小，所以应减小入射角；
在保持入射光线位置不变时，为了使折射光线向左偏移，折射点应向左偏移，水面应上升，所以要往容器内加水；
（3）选择与蜡烛A外形完全相同的蜡烛B，是为了比较像与物的大小关系；
蜡烛A放在玻璃板前面并点燃，蜡烛B放在玻璃板后面，不需要点燃，因为蜡烛A、B大小相等，用镜后的蜡烛B代替蜡烛A，去和蜡烛A的像重合；
A蜡烛发出的光线经玻璃板反射，被人眼接收，才能看到像，故眼睛在A蜡烛所在这一侧，即应在A这一侧观察蜡烛A经玻璃板反射所成的像；
平面镜所成的像与物关于平面镜对称，蜡烛A位置不变，将玻璃板平移，玻璃板仍在原来像与成像物体对称轴上，像的位置不变，故选A；
（4）①由图4可知，此时物距为15cm，位于一倍焦距和二倍焦距之间，成倒立、放大的实像，应用为投影仪；
②更换焦距为f＝5cm的凸透镜，物距不变，此时透镜的折光能力变强，成像靠近凸透镜，故光屏应该向左侧移动；
③更换焦距为f＝5cm的凸透镜，若不移动光屏，可在蜡烛和凸透镜之间放一个发散的透镜，即近视眼镜，近视眼镜为凹透镜对光有发散作用，能使成像靠后。
故答案为：（1）垂直；漫；遵循；（2）减小；往容器内加水；（3）大小；蜡烛A；A；A；（4）①投影仪；②左；③近视。
22．（8分）小明同学用如图所示的电路，探究“通过导体的电流与电阻的关系”，电源电压保持6V不变。实验中逐次将5Ω、10Ω、15Ω、20Ω的电阻R接入电路中。
（1）如图乙所示是小明连接的实验电路，首先接入的电阻R为5Ω的电阻，闭合开关前检查发现有一根导线连接错误，请在错误的导线上画“×”，并用笔画线代替导线将电路连接正确。
（2）连接正确后，闭合开关，此时电流表示数为0.2A，移动滑片，当电压表示数为2.5V时，读出电流表示数并记入表格中；接着小明想直接将接入的电阻R换为10Ω（未进行其它操作），同组的小华及时制止，说电压表示数会变为 3.5 V（保留1位小数）。小明同学应该断开开关，然后 将滑动变阻器滑片移动阻值最大处 ，接着更换电阻R换为10Ω，移动滑片，当电压表示数为2.5V时，得出第2次的实验数据是电流0.25A。
（3）第3次将R的阻值换为15Ω后，正确实验得出数据记入表格。完成三次实验后，通过分析实验数据，得出的结论是 当电压一定时，通过导体的电流与导体的电阻成反比 。
（4）根据以上测量数据，还可求出滑动变阻器的最大阻值为 25 Ω。
（5）进行第4次实验时，将接入电阻R的阻值换为20Ω，发现无论怎样移动滑动变阻器的滑片都不能将电压表的示数调到2.5V。为达实验目的，若重新选择器材进行实验，以上四个定值电阻都能为实验所用，下列调整可行的是 ①④⑤ （填序号；多选）。
①换用最大阻值更大的滑动变阻器
②换用最大阻值更小的滑动变阻器
③增大电源电压
④减小电源电压
⑤适当增大设定不变的电压
⑥适当减小设定不变的电压
【解答】解：（1）原电路图中，电流表与定值电阻并联，电压表串联在电路中是错误的，在探究“通过导体的电流与电阻的关系”实验中，定值电阻、滑动变阻器和电流表串联，电压表并联在定值电阻两端，如下图所示：
；
（2）首先接入的电阻R为5Ω的电阻，移动滑片，当电压表示数为2.5V时，根据串联电路电压规律，滑动变阻器两端电压为U滑＝U﹣UV＝6V﹣2.5V＝3.5V，由分压原理可知，
＝，即＝，
解得：R滑＝7Ω；
当直接将接入的电阻R换为10Ω时，设电压表示数为U'，根据串联电路电压规律和分压原理，
＝，即＝，
解得：U'≈3.5V；
为了保护电路，小明同学应该断开开关，然后将滑动变阻器滑片移动阻值最大处，接着更换电阻R换为10Ω；
（3）由表中数据可知，当电阻增大为原来的几倍，通过电阻的电流就减小为原来的几分之一，故得出的结论是：当电压一定时，通过导体的电流与导体的电阻成反比；
（4）当接入的电阻R为5Ω的电阻时，连接正确后，此时滑动变阻器阻值最大，闭合开关，电流表示数为0.2A，由欧姆定律可知，电路的总电阻为：
R总＝＝＝30Ω，
则滑动变阻器最大阻值为：
R滑大＝R总﹣R1＝30Ω﹣5Ω＝25Ω；
（5）当R为20Ω时，无论怎样移动滑动变阻器的滑片都不能将电压表的示数调到2.5V，说明滑动变阻器分担的电压太小，即滑动变阻器最大阻值太小，所以可以更换最大阻值更大的滑动变阻器；若不改变滑动变阻器阻值，由串联电路电压规律可知，可以适当增大设定不变的电压；若20Ω的阻值分担电压为2.5V，则25Ω的滑动变阻器需分担电压为×2.5V＝3.125V，则总电压变为5.625V，所以还可以减小电源电压来达到实验目的；故下列调整可行的是①④⑤。
23．（8分）阅读短文，回答问题
投影仪
投影仪是通过透镜等将图像放大投影到白色银幕上。其基本结构包括光源、透镜、反射镜、色轮、显示芯片、过热控制系统等。
某校教室里使用的一款投影仪，安装结构模式图如图甲所示，底座上AB两点为两个螺钉的位置，AB为长20cm，CD为可伸缩的方形套管，长度可在15cm～65cm内调节。安装完成后，投影仪重力作用线正好过D点。
右表为图甲中投影仪的部分参数。投影大小是投影画面对角线的尺寸；投射比是指投影距离与投影仪大小的0.8倍的比值。投影距离是画面清晰时，投影仪镜头与银幕之间的距离。（g＝10N/kg）
（1）投影仪透镜的焦距为f，则镜头到银幕的距离 大于2f （选填“小于f”“大于2f”或“大于f小于2f”）。
（2）关于投影仪，下列说法正确的是 C 。
A.为从不同角度看到像，银幕应光滑
B.投射比越小，投射画面越小
C.缩短支架CD长度，投影画面变小
D.投影仪工作过程中只有折射现象
（3）若不考虑图甲中支架的重力，A处螺钉与承重墙体间的摩擦力f最大为 104 N；为了安全起见，底座AB的长度应该做得适当 长 （选填“长”或“短”）些，理由是 增加A点作用力的力臂，减小A点受到的作用力 。
（4）为使投影画面始终清晰，安装时，投影距离最小为 0.24 m。（1英寸约等于2.5cm）
（5）该投影仪过热控制系统电路原理简化如图乙所示，当箱体内温度升高到设定温度时，电磁铁吸引衔铁，断开灯泡所在电路，R1为热敏电阻。图丙为两种热敏电阻R1、R2阻值随温度变化的关系图像，则R1应该选用图丙中的 R2 ，已知控制电路中电磁铁线圈的电阻为150Ω，为电磁铁供电的电池电压为6V，若线圈中的电流达到20mA，就会断开灯泡的工作电路，则箱体内的温度 大于或等于60℃ （填温度满足的条件）。
【解答】解：（1）投影仪的成像原理是：当物距大于焦距、小于二倍焦距时，凸透镜成倒立、放大的实像，此时像距大于2f，即镜头到银幕的距离应大于2f；
（2）A、为从不同角度看到像，银幕会发生漫反射，因此屏幕应比较粗糙，故A错误；
B、投射比是指投影距离与投影大小的0.8倍的比值，投射比越小，投射画面越大，故B错误；
C、缩短支架CD长度，像距变小，投影画面变小，故C正确；
D、投影仪基本结构包括光源、透镜、反射镜、色轮、显示芯片、过热控制系统等，说明在投影仪工作过程中，既存在光的折射，也存在光的反射，故D错误；
（3）由图可知，整个支架构成一个杠杆，A点是动力作用点，B点是支点，投影仪对支架的拉力为阻力，当CD长度最大时，A处螺钉与承重墙体间的摩擦力f最大；
由杠杆平衡条件可知，f×AB＝G×CD，即f×AB＝mg×CD，
代入数据得f×20cm＝3.2kg×10N/kg×65cm；
解得f＝104N；
由f×AB＝G×CD可知，为了安全起见，底座AB的长度应该做得适当长一些，这样在G和CD不变的情况下，增加A点作用力的力臂，减小A点受到的作用力，即f会变小；
（4）要使投影距离最小，由表中数据可知，投影大小应该为80英寸，此时的投射比为0.15，则投影距离为：80英寸×0.15×0.8＝9.6英寸＝24cm＝0.24m；
（5）当箱体内温度升高到设定温度时，电磁铁吸引衔铁，断开灯泡所在电路，说明控制电路中电流变大，阻值变小，即热敏电阻的阻值随温度的升高而减小，由图丙可知，R1应该选用图丙中的R2；
由图乙可知，R1与电磁铁串联，当电流为20mA时控制电路的总电阻为：
R总＝＝＝300Ω，
则R1的阻值为R1＝R总﹣R0＝300Ω﹣150Ω＝150Ω，
由图丙可知，此时箱体内的温度为大于或等于60℃。
故答案为：（1）大于2f；（2）C；（3）104；长；增加A点作用力的力臂，减小A点受到的作用力；（4）0.24；（5）R2；大于或等于60℃。t/℃
32
42
U1/V
2
2
U/V
14
10
t/℃
32
42
Ux/V
9
8
实验次数
1
2
3
4
R/Ω
5
10
15
20
I/A
0.5
0.25
0.17
投影大小
80～100英寸
投射比
0.15～0.25
质量
3.2kg
t/℃
32
42
U1/V
2
2
U/V
14
10
t/℃
32
42
Ux/V
9
8
实验次数
1
2
3
4
R/Ω
5
10
15
20
I/A
0.5
0.25
0.17
投影大小
80～100英寸
投射比
0.15～0.25
质量
3.2kg
