初中物理1 电流教案配套ppt课件

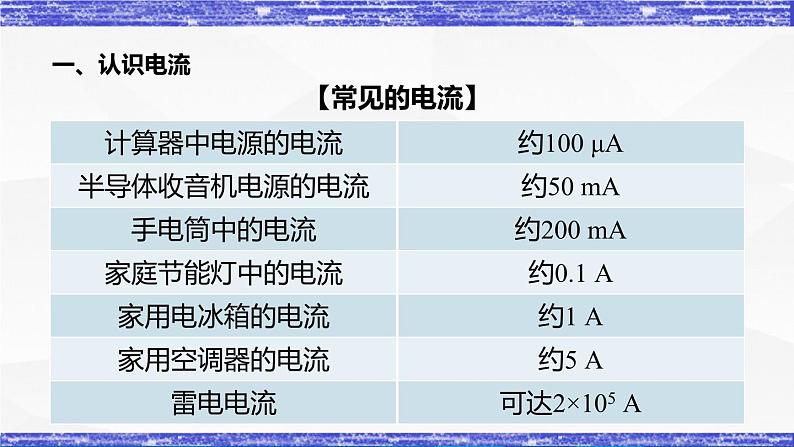

这是一份初中物理1 电流教案配套ppt课件，共22页。PPT课件主要包含了复习引入，认识电流，常见的电流，刻度盘，数值及单位，调零螺母，负接线柱，认识电流表，试触法，电流表故障分析等内容，欢迎下载使用。

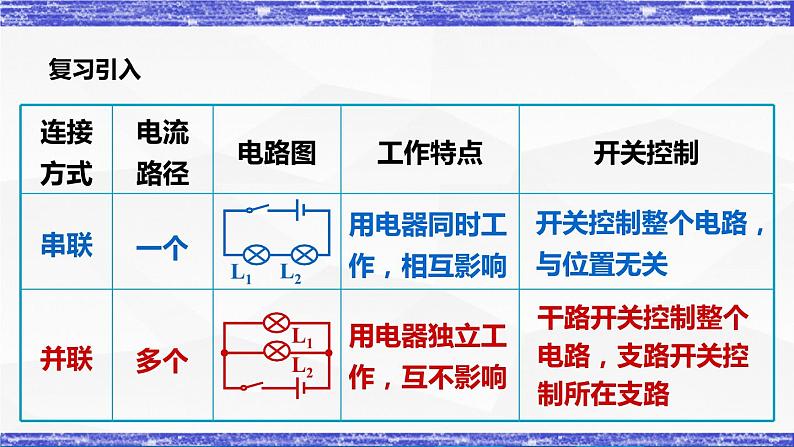

用电器同时工作，相互影响
用电器独立工作，互不影响
开关控制整个电路，与位置无关
干路开关控制整个电路，支路开关控制所在支路

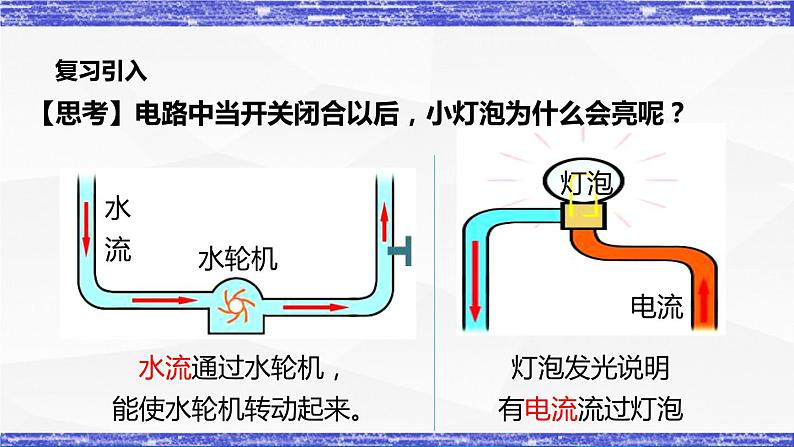

【思考】电路中当开关闭合以后，小灯泡为什么会亮呢？

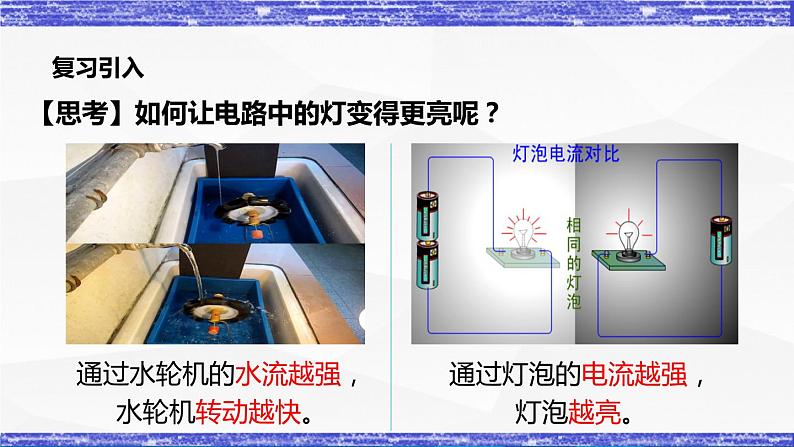

【思考】如何让电路中的灯变得更亮呢？

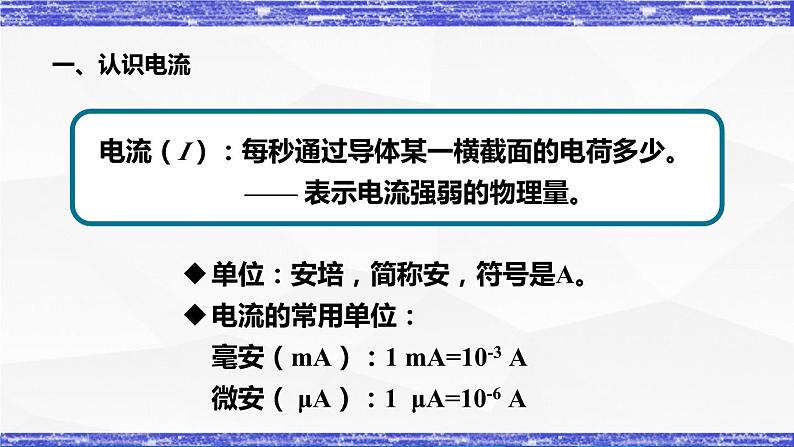

单位：安培，简称安，符号是A。电流的常用单位： 毫安（mA）：1 mA=10-3 A 微安（ μA）：1 μA=10-6 A
正接线柱量程0～3 A

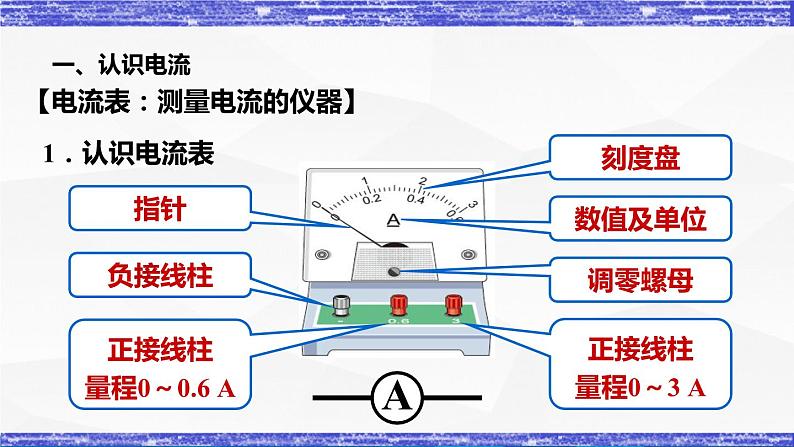

【电流表：测量电流的仪器】
正接线柱量程0～0.6 A

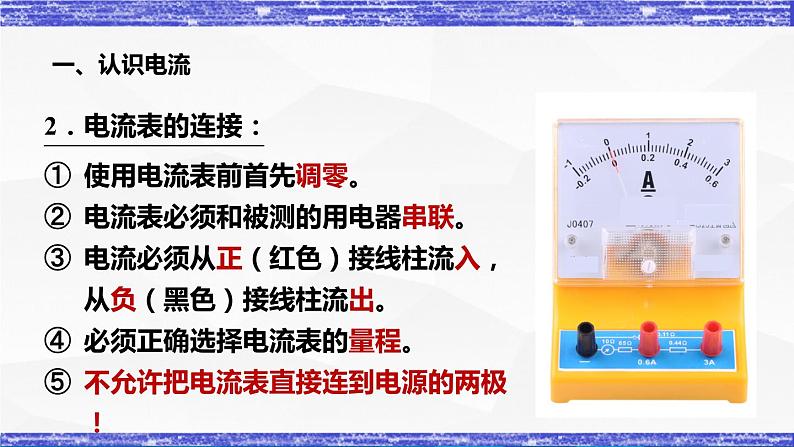

使用电流表前首先调零。电流表必须和被测的用电器串联。电流必须从正（红色）接线柱流入，从负（黑色）接线柱流出。必须正确选择电流表的量程。不允许把电流表直接连到电源的两极！
注意：电流表内部电阻很小，相当于一根导线。
为避免电流过大损坏电流表，在不能事先估算电流的情况下，先选择大量程；然后，可以闭合开关再迅速断开（叫做“试触”），根据开关闭合的瞬间指针的偏转程度选择量程；若指针偏转较小，则改用小量程，因为小量程分度值小，更精确。
该用电器不工作，电流表有示数，可能烧坏电流表。
【练一练】按照电路图将实物图画线连接起来
【练一练】以下电路中，电流表连接方法正确的是（ ）
（1）明确所选电流表的量程；（2）确定电流表的分度值；（3）由指针位置读出示数。
提示：为避免电流过大损坏电流表，要先试触。
4．练习使用电流表测量电路中的电流
毫安（mA）和微安（μA ）
1、关于电流，下列说法正确的是（ ）A.电荷的移动形成电流B.只有正电荷的定向移动才能形成电流C.正电荷的定向移动方向为电流方向D.金属导体中，自由电子定向移动的方向就是电流方向
2、关于电流和电源，下列说法正确的是（ ）A.电路中只要有电源，就一定产生电流B.电流是由电荷的无规则运动而形成的C.电流的方向总是从电源正极流向负极D.电源外部，电流总是从电源正极流向负极
