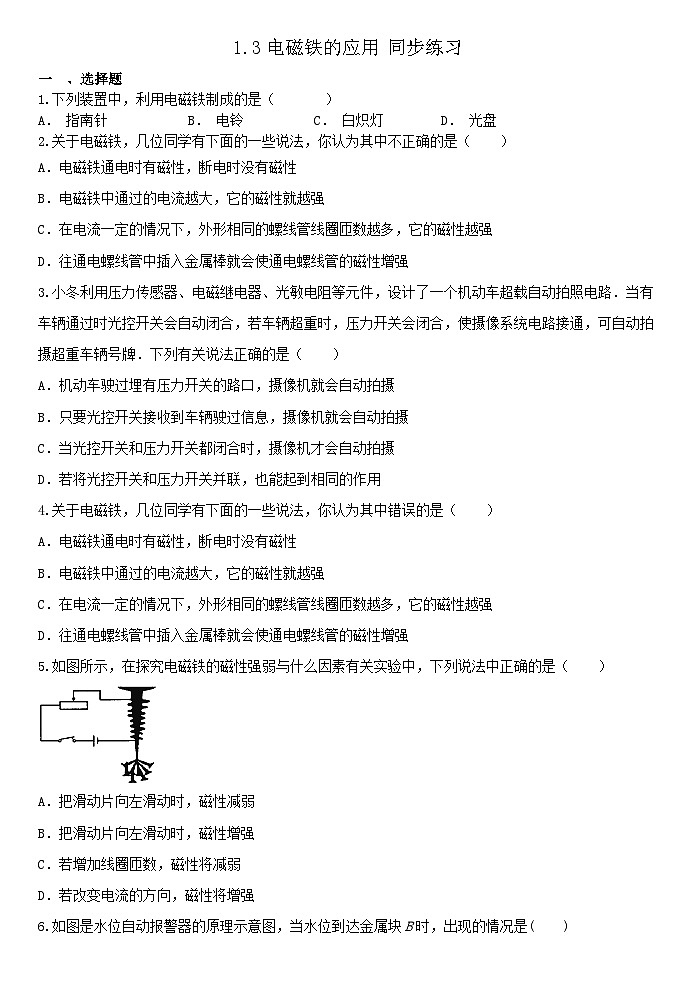

初中科学浙教版八年级下册第3节 电磁铁的应用同步测试题

这是一份初中科学浙教版八年级下册第3节 电磁铁的应用同步测试题，共7页。
A． 指南针B． 电铃C． 白炽灯D． 光盘
关于电磁铁，几位同学有下面的一些说法，你认为其中不正确的是（ ）​
A．电磁铁通电时有磁性，断电时没有磁性
B．电磁铁中通过的电流越大，它的磁性就越强
C．在电流一定的情况下，外形相同的螺线管线圈匝数越多，它的磁性越强
D．往通电螺线管中插入金属棒就会使通电螺线管的磁性增强
小冬利用压力传感器、电磁继电器、光敏电阻等元件，设计了一个机动车超载自动拍照电路．当有车辆通过时光控开关会自动闭合，若车辆超重时，压力开关会闭合，使摄像系统电路接通，可自动拍摄超重车辆号牌．下列有关说法正确的是（ ）
A．机动车驶过埋有压力开关的路口，摄像机就会自动拍摄
B．只要光控开关接收到车辆驶过信息，摄像机就会自动拍摄
C．当光控开关和压力开关都闭合时，摄像机才会自动拍摄
D．若将光控开关和压力开关并联，也能起到相同的作用
关于电磁铁，几位同学有下面的一些说法，你认为其中错误的是（ ）
A．电磁铁通电时有磁性，断电时没有磁性
B．电磁铁中通过的电流越大，它的磁性就越强
C．在电流一定的情况下，外形相同的螺线管线圈匝数越多，它的磁性越强
D．往通电螺线管中插入金属棒就会使通电螺线管的磁性增强
如图所示，在探究电磁铁的磁性强弱与什么因素有关实验中，下列说法中正确的是（ ）
​
A．把滑动片向左滑动时，磁性减弱
B．把滑动片向左滑动时，磁性增强
C．若增加线圈匝数，磁性将减弱
D．若改变电流的方向，磁性将增强
如图是水位自动报警器的原理示意图，当水位到达金属块B时，出现的情况是( )
A．红灯亮B．红、绿灯同时亮
C．红、绿灯都不亮D．绿灯亮

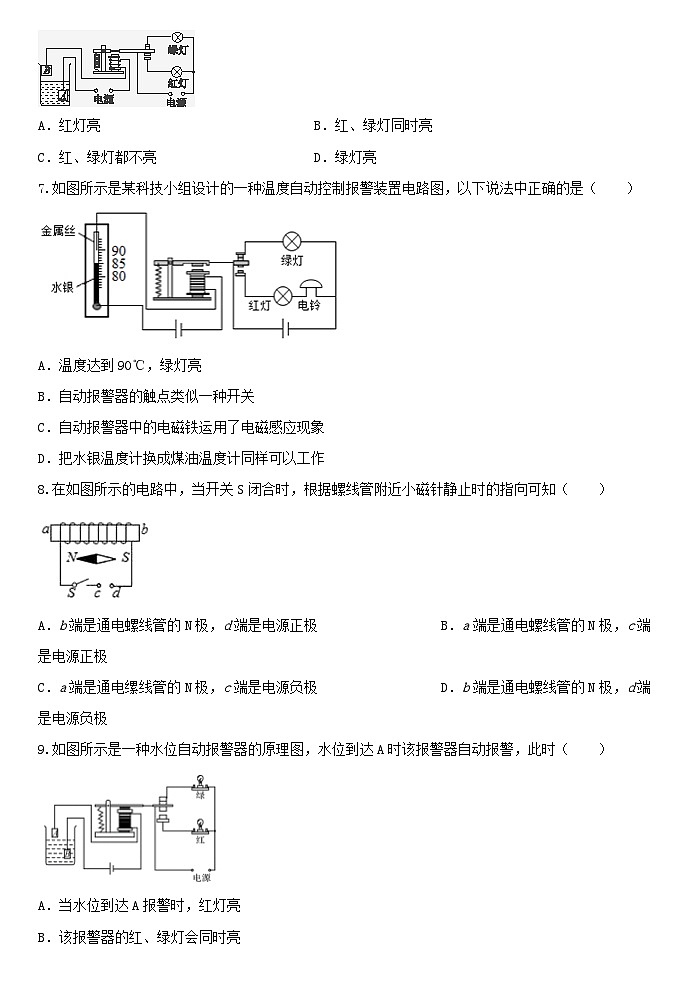

如图所示是某科技小组设计的一种温度自动控制报警装置电路图，以下说法中正确的是（ ）
A．温度达到90℃，绿灯亮
B．自动报警器的触点类似一种开关
C．自动报警器中的电磁铁运用了电磁感应现象
D．把水银温度计换成煤油温度计同样可以工作
在如图所示的电路中，当开关S闭合时，根据螺线管附近小磁针静止时的指向可知（ ）
A．b端是通电螺线管的N极，d端是电源正极B．a端是通电螺线管的N极，c端是电源正极
C．a端是通电缧线管的N极，c端是电源负极D．b端是通电螺线管的N极，d端是电源负极
如图所示是一种水位自动报警器的原理图，水位到达A时该报警器自动报警，此时（ ）
A．当水位到达A报警时，红灯亮
B．该报警器的红、绿灯会同时亮
C．当水位没有达到A时，电磁铁没有磁性，只有红灯亮
D．报警器工作时，不必依靠一般水的导电性

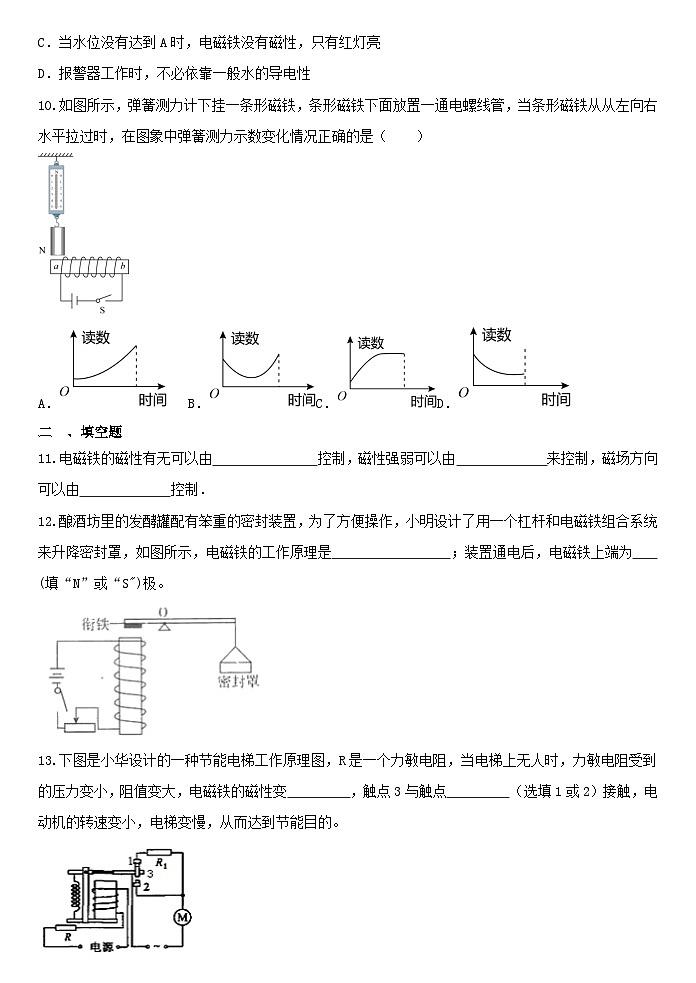

如图所示，弹簧测力计下挂一条形磁铁，条形磁铁下面放置一通电螺线管，当条形磁铁从从左向右水平拉过时，在图象中弹簧测力示数变化情况正确的是（ ）
A．B．C．D．
、填空题
电磁铁的磁性有无可以由 控制，磁性强弱可以由 来控制，磁场方向可以由 控制．
酿酒坊里的发酵罐配有笨重的密封装置，为了方便操作，小明设计了用一个杠杆和电磁铁组合系统来升降密封罩，如图所示，电磁铁的工作原理是 ；装置通电后，电磁铁上端为 (填“N”或“S")极。
下图是小华设计的一种节能电梯工作原理图，R是一个力敏电阻，当电梯上无人时，力敏电阻受到的压力变小，阻值变大，电磁铁的磁性变 ，触点3与触点 （选填1或2）接触，电动机的转速变小，电梯变慢，从而达到节能目的。
、实验题
为探究电磁铁的磁性强弱跟哪些因素有关，小科设计了以下实验方案：用漆包线（表面涂有绝缘漆的导线）在大铁钉上绕制若干圈，制成简单的电磁铁A．B，并将甲、乙串联接入电路中，闭合开关S后，电磁铁吸引大头针情况如图所示。
（1）通过观察___________，来判断电磁铁磁性的强弱。
（2）通过比较图中A．B两电磁铁，初步得出结论：外形相同的螺线管，线圈的匝数越多，它的磁性越强，发现该结论不全面，应补充___________。
（3）该装置___________（选填“可以”或“不可以”）探究电磁铁的磁性强弱与电流大小的关系。
（4）本实验需要进行多次实验，多次实验的目的和下列实验多次实验的目的相同的是___________。
A．伏安法测量定值电阻的阻值
B．探究并联电路电流规律
C．测量小石块的密度
、解答题
如图是某种拍摄机动车闯红灯装置的工作原理示意图。当红灯亮时，控制电路中的自动开关才接通，此时当汽车(相当于一个大铁块)通过停止线附近区域的埋地感应线圈时，感应线圈磁场就发生很大变化，使感应电源产生足够大的感应电压。摄像系统在电路接通时可自动拍摄违规车辆。
（1）当绿灯亮时，摄像系统能否工作？为什么？
（2）埋地感应电源正负极变化是否影响摄像系统工作？为什么？
1.3电磁铁的应用 同步练习答案解析
、选择题
B
D
【解析】电磁铁的磁性的强弱与电流大小和匝数多少有关，电流越大，匝数越多，磁性越强；只有加能磁化的软金属棒通电螺线管的磁性才增强，所以选D．
电磁铁的磁性强弱的影响因素：电流的大小，匝数的多少，有无铁芯．电流越小，匝数越少，没有铁芯磁性越弱．
C
【解析】由图可知，当摄像系统的电路自动拍摄违章车辆时，工作电路工作，电磁铁有磁性，控制电路工作，光控开关和压力开关同时闭合；由于光控开关和压力开关是并联的，只有红灯亮，或只有车超过停止线，摄像头就拍摄．
所以选C．
由图可知，光控开关和压力开关串联在电路中，只有当红灯亮，并且车超过停止线时，光控开关和压力开关同时闭合，控制电路接通，电磁铁有磁性吸引衔铁，工作电路接通，摄像头拍摄．
D
【解析】A．电磁铁通电时产生磁性，断电时磁性消失，故A正确，不符合题意；B、在其它条件相同时，电流越大，通电螺线管的磁性越强，故B正确，不符合题意；C、电磁铁的磁性取决于线圈的匝数和电流的强弱，在电流一定时，外形相同的螺线管，线圈匝数越多，它的磁性越强，故C正确，不符合题意；D、通电螺线管的磁性与螺线管内有无铁芯有关。而往通电螺线管中插入金属棒，不一定是铁芯，若是铜棒，就不会使通电螺线管的磁性增强，故D错误，符合题意。故选D
电磁铁的磁性强弱的影响因素：电流的大小，线圈匝数的多少，有无铁芯．电流越大，匝数越多，有铁芯磁性越强；
电磁铁的优点：磁性的有无可以由电流的通断来控制，磁性的强弱可以由电流的大小。
B
【解析】电磁铁的磁性与电流的大小有关，电流越大；磁性越强，匝数越多，磁性越强；改变电流的方向，只能改变磁场方向；把滑动片向左滑动时，电阻减小，电流增大，磁性增强，
所以选B．
电磁铁磁性的强弱受电流的大小.线圈的匝数.以及铁芯的有无等因素的影响．
A
【解析】由水位的变化导致了控制电路的通断，进一步决定了电磁铁磁性的有无，从而控制了工作电路的动触点的位置的变化，改变了工作电路的连接情况。
当水位达到金属块B时，控制电路接通．电路中有了电流，电磁铁有磁性，向下吸引衔铁，使动触点与绿灯所在电路的静触点分开，绿灯灭．与红灯所在电路的静触点接通，导致了红灯所在的电路接通，红灯亮。故现象为：红灯亮，绿灯灭。
故答案为：A
B
A．温度达到90℃，控制电路接通，电磁铁产生磁性，衔铁被吸下来，此时红灯亮，故A错误；
B.自动报警器的触点类似一种开关，故B正确；
C.自动报警器中的电磁铁运用了电流的磁效应，故C错误；
D.把水银温度计里面的水银是导体，而煤油是绝缘体，因此不能换成煤油温度计，故D错误。
故选B。
A
A
A．当水位到达A时，控制电路被接通，电磁铁中有电流经过，从而产生磁场，将衔铁吸下来，接通红灯所在的电路而报警时，故A正确；
B.该报警器时，衔铁被吸下来，接通红灯，断开绿灯，因此红灯亮，绿灯熄灭，故B错误；
C.当水位没有达到A时，电磁铁没有磁性，衔铁接通绿灯所在的电路，此时绿灯亮，故C错误；
D.报警器工作时，如果水不能导电，那么控制电路就不能被接通，整个装置无法工作，故D错误。
故选A．
A
、填空题
电流的通断；电流大小；电流方向
【解析】电磁铁优点是：电磁铁磁性的有无，可以由电路的通断来控制；电磁铁磁性的强弱可以由通过电磁铁的电流大小来控制；它的N.S极可以由电流方向来控制．
故答案为：电流的通断；电流大小；电流方向．
电磁铁磁性的强弱是可以由电流大小来控制的．电磁铁的极性跟线圈中的电流方向有关，所以电磁铁的极性可以由电流的方向来改变．
【电流的磁效应；N
（1）电磁铁的工作原理为电流的磁效应。
（2）线圈上电流方向向右。右手握住螺线管，弯曲的四指指尖向右，此时大拇指指向上端，则电磁铁的上端为N极。
弱；1
【解析】电磁继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流、较低的电压去控制较大电流、较高的电压的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。
当压敏电阻受到压力变小时，阻值变大，电路中的电流减小，通过电磁铁的电流减小，磁性则会减弱；当电磁铁磁性减弱后，对衔铁的吸引力减小，衔铁会脱离电磁铁的吸引而与接触点1接触，与电动机相连的电路中的电阻增大，电流会减小，电动机的转速会变慢；
故答案为：弱；1.
、实验题
吸引大头针的数目 电流大小相同时 可以 B
、解答题
【答案】（1）不工作；自动开关不闭合，电磁继电器不通电导致摄像系统不工作
（2）不影响； 正负极变化不影响电磁继电器是否有磁性
【解析】（1）根据图片可知，只有电磁继电器产生磁场时，将衔铁吸下来，摄像系统要启动。而电磁继电器要产生磁场必须满足两个条件：①红灯照射，自动开关闭合；②汽车通过感应线圈，据此分析解答。
（2）感应电源的正负极变化，只会影响通过电磁继电器线圈的电流方向，从而使电磁铁的磁场方向发生改变，但是对电磁铁的磁场强弱没有影响，据此分析解答。
【解答】（1）当绿灯亮时，摄像系统不能工作，原因为：自动开关不闭合，电磁继电器不通电导致摄像系统不工作。
（2）埋地感应电源正负极变化不影响摄像系统工作，因为： 正负极变化不影响电磁继电器是否有磁性。
