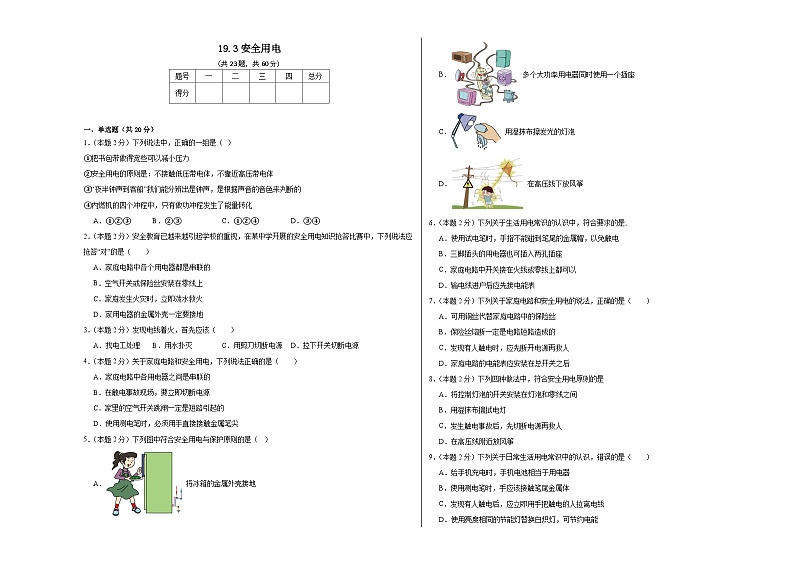

初中物理第3节 安全用电巩固练习
展开
这是一份初中物理第3节 安全用电巩固练习，共11页。试卷主要包含了单选题，多选题，填空题，综合题等内容，欢迎下载使用。
一、单选题（共20分）
1．（本题2分）下列说法中，正确的一组是（ ）
①把书包带做得宽些可以减小压力
②安全用电的原则是：不接触低压带电体，不靠近高压带电体
③“夜半钟声到客船”我们能分辨出是钟声，是根据声音的音色来判断的
④内燃机的四个冲程中，只有做功冲程发生了能量转化
A．①②③B．②③C．①②④D．③④
2．（本题2分）安全教育已越来越引起学校的重视，在某中学开展的安全用电知识抢答比赛中，下列说法应抢答“对”的是（ ）
A．家庭电路中各个用电器都是串联的
B．空气开关或保险丝安装在零线上
C．家庭发生火灾时，立即泼水救火
D．家用电器的金属外壳一定要接地
3．（本题2分）发现电线着火，首先应该（ ）
A．找电工处理B．用水扑灭C．用剪刀切断电源D．拉下开关切断电源
4．（本题2分）关于家庭电路和安全用电，下列说法正确的是（ ）
A．家庭电路中各用电器之间是串联的
B．在触电事故现场，要立即切断电源
C．家里的空气开关跳闸一定是短路引起的
D．使用测电笔时，必须用手直接接触金属笔尖
5．（本题2分）下列图中符合安全用电与保护原则的是（ ）
A． 将冰箱的金属外壳接地
B． 多个大功率用电器同时使用一个插座
C． 用湿抹布擦发光的灯泡
D． 在高压线下放风筝
6．（本题2分）下列关于生活用电常识的认识中，符合要求的是;
A．使用试电笔时，手指不能碰到笔尾的金属帽，以免触电
B．三脚插头的用电器也可插入两孔插座
C．家庭电路中开关接在火线或零线上都可以
D．输电线进户后应先接电能表
7．（本题2分）下列关于家庭电路和安全用电的说法，正确的是（ ）
A．可用铜丝代替家庭电路中的保险丝
B．保险丝熔断一定是电路短路造成的
C．发现有人触电时，应先断开电源再救人
D．家庭电路的电能表应安装在总开关之后
8．（本题2分）下列四种做法中，符合安全用电原则的是
A．将控制灯泡的开关安装在灯泡和零线之间
B．用湿抹布擦拭电灯
C．发生触电事故后，先切断电源再救人
D．在高压线附近放风筝
9．（本题2分）下列关于日常生活用电常识中的认识，错误的是（ ）
A．给手机充电时，手机电池相当于用电器
B．使用测电笔时，手应该接触笔尾金属体
C．发现有人触电后，应立即用手把触电的人拉离电线
D．使用亮度相同的节能灯替换白炽灯，可节约电能

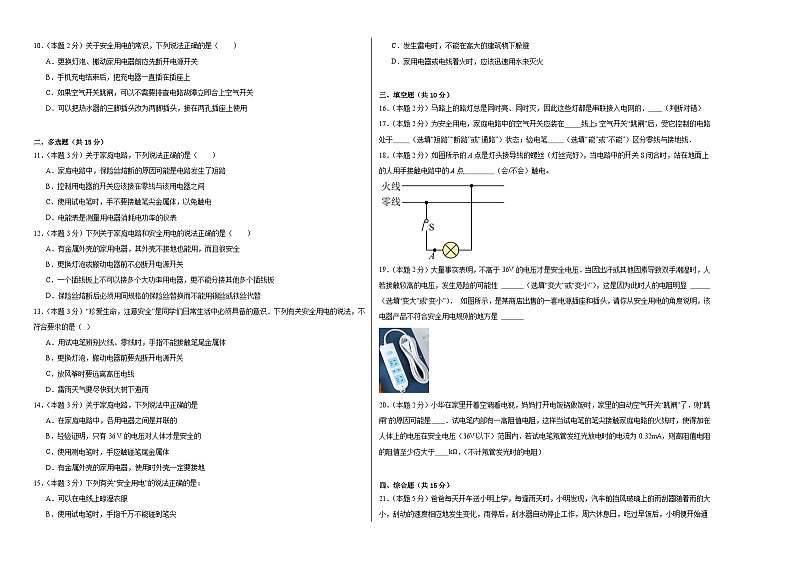

10．（本题2分）关于安全用电的常识，下列说法正确的是（ ）
A．更换灯泡、搬动家用电器前应先断开电源开关
B．手机充电结束后，把充电器一直插在插座上
C．如果空气开关跳闸，可以不需要排查电路故障立即合上空气开关
D．可以把热水器的三脚插头改为两脚插头，接在两孔插座上使用
二、多选题（共15分）
11．（本题3分）关于家庭电路，下列说法正确的是（ ）
A．家庭电路中，保险丝熔断的原因可能是电路发生了短路
B．控制用电器的开关应该接在零线与该用电器之间
C．使用试电笔时，手不要接触笔尖金属体，以免触电
D．电能表是测量用电器消耗电功率的仪表
12．（本题3分）下列关于家庭电路和安全用电的说法正确的是（ ）
A．有金属外壳的家用电器，其外壳不接地也能用，而且很安全
B．更换灯泡或搬动电器前不必断开电源开关
C．一个插线板上不可以接多个大功率用电器，更不能分接其他多个插线板
D．保险丝熔断后必须用同规格的保险丝替换而不能用铜丝或铁丝代替
13．（本题3分）“珍爱生命，注意安全”是同学们日常生活中必须具备的意识．下列有关安全用电的说法，不符合要求的是（ ）
A．用试电笔辨别火线、零线时，手指不能接触笔尾金属体
B．更换灯泡，搬动电器前要先断开电源开关
C．放风筝时要远离高压电线
D．雷雨天气要尽快到大树下避雨
14．（本题3分）关于家庭电路，下列说法中正确的是
A．在家庭电路中，各用电器之间是并联的
B．经验证明，只有36 V的电压对人体才是安全的
C．使用测电笔时，手应触碰笔尾金属体
D．有金属外壳的家用电器，使用时外壳一定要接地
15．（本题3分）下列有关“安全用电”的说法正确的是：
A．可以在电线上晾湿衣服
B．使用试电笔时，手指千万不能碰到笔尖
C．发生雷电时，不能在高大的建筑物下躲避
D．家用电器或电线着火时，应该迅速用水来灭火
三、填空题（共10分）
16．（本题2分）马路上的路灯总是同时亮、同时灭，因此这些灯都是串联接入电网的． （判断对错）
17．（本题2分）为安全用电，家庭电路中的空气开关应装在 线上；空气开关“跳闸”后，受它控制的电路处于 （选填“短路”“断路”或“通路”）状态；验电笔 （选填“能”或“不能”）区分零线与接地线．
18．（本题2分）如图所示的A点是灯头接导线的螺丝（灯丝完好），当电路中的开关S闭合时，站在地面上的人用手接触电路中的A点 （会/不会）触电。
19．（本题2分）大量事实表明，不高于36V的电压才是安全电压．当因出汗或其他因素导致双手潮湿时，人若接触较高的电压，发生危险的可能性 （选填“变大”或“变小”），这是因为此时人的电阻明显 （选填“变大”或“变小”）． 如图所示，是某商店出售的一套电源插座和插头，请你从安全用电的角度说明，该电器产品不符合安全用电规则的地方是
20．（本题2分）小华在家里开着空调看电视，妈妈打开电饭锅做饭时，家里的自动空气开关“跳闸”了．则“跳闸”的原因可能是 ．试电笔内部有一高阻值电阻，这样当试电笔的笔尖接触家庭电路的火线时，使得加在人体上的电压在安全电压（36V以下）范围内．若试电笔氖管发红光放电时的电流为0.32mA，则高阻值电阻的阻值至少应大于 kΩ．（不计氖管发光时的电阻）
四、综合题（共15分）

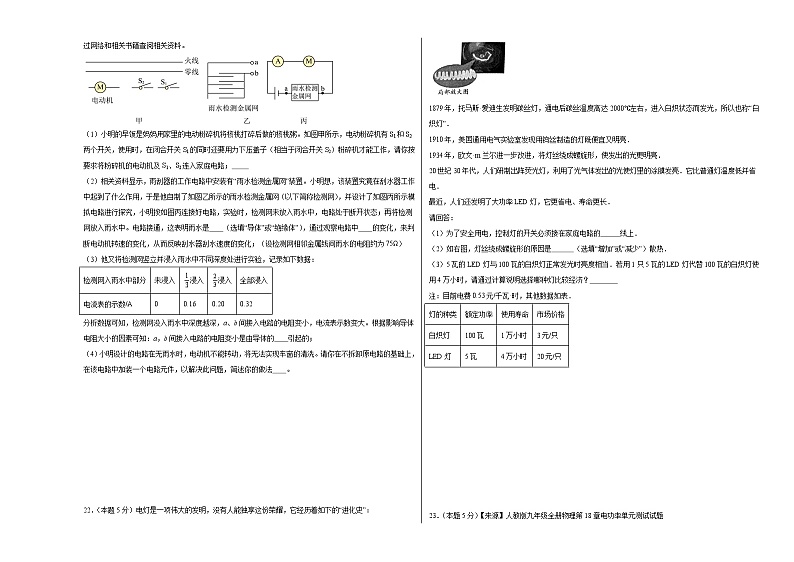

21．（本题5分）爸爸每天开车送小明上学，每逢雨天时，小明发现，汽车前挡风玻璃上的雨刮器随着雨的大小，刮动的速度相应地发生变化，雨停后，刮水器自动停止工作，周六休息日，吃过早饭后，小明便开始通过网络和相关书籍查阅相关资料。
（1）小明的早饭是妈妈用家里的电动粉碎机将核桃打碎后做的核桃粥。如图甲所示，电动粉碎机有S1和S2两个开关，使用时，在闭合开关S1的同时还要用力下压盖子（相当于闭合开关S2）粉碎机才能工作，请你按要求将粉碎机的电动机及S1、S2连入家庭电路；
（2）相关资料显示，雨刮器的工作电路中安装有“雨水检测金属网”装置。小明想，该装置究竟在刮水器工作中起到了什么作用，于是他自制了如图乙所示的雨水检测金属网（以下简称检测网），并设计了如图丙所示模拟电路进行探究，小明按如图丙连接好电路，实验时，检测网未放入雨水中，电路处于断开状态；再将检测网放入雨水中。电路接通，这表明雨水是 （选填“导体”或“绝缘体”），通过观察电路中 的变化，来判断电动机转速的变化，从而反映刮水器刮水速度的变化；（设检测网相邻金属线间雨水的电阻约为75Ω）
（3）他又将检测网竖立并浸入雨水中不同深度处进行实验，记录如下数据：
分析数据可知，检测网没入雨水中深度越深，a、b间接入电路的电阻变小，电流表示数变大。根据影响导体电阻大小的因素可知：a，b间接入电路的电阻变小是由导体的 引起的；
（4）小明设计的电路在无雨水时，电动机不能转动，将无法实现车窗的清洗。请你在不拆卸原电路的基础上，在该电路中加装一个电路元件，以解决此问题，简述你的做法 。
22．（本题5分）电灯是一项伟大的发明，没有人能独享这份荣耀，它经历着如下的“进化史”：
1879年，托马斯·爱迪生发明碳丝灯，通电后碳丝温度高达2000℃左右，进入白炽状态而发光，所以也称“白炽灯”．
1910年，美国通用电气实验室发现用钨丝制造的灯既便宜又明亮．
1934年，欧文·m兰尔进一步改进，将灯丝绕成螺旋形，使发出的光更明亮．
20世纪30年代，人们研制出阵荧光灯，利用了光气体发出的光使灯里的涂膜发亮．它比普通灯温度低并省电．
最近，人们还发明了大功率LED灯，它更省电、寿命更长．
请回答：
（1）为了安全用电，控制灯的开关必须接在家庭电路的 线上．
（2）如右图，灯丝绕成螺旋形的原因是 （选填“增加”或“减少”）散热．
（3）5瓦的LED灯与100瓦的白炽灯正常发光时亮度相当．若用1只5瓦的LED灯代替100瓦的白炽灯使用4万小时，请通过计算说明选择哪种灯比较经济？
注：目前电费0.53元/千瓦·时，其他数据如表．
23．（本题5分）【来源】人教版九年级全册物理第18章电功率单元测试试题
为了使南方新品种蔬菜在郑州的冬天也能正常生长，某学校的活动小组的同学决定建一个小型温室，温室内需要安装几个发热体，根据设计，该发热体采用36V电压供电，每个发热体热功率为200W．
(1)该发热体正常工作时的电阻应为 Ω
(2)电发热体不采用220V电压供电，而采用36V电压供电主要考虑的是
题号
一
二
三
四
总分
得分
检测网入雨水中部分
未浸入
浸入
浸入
全部浸入
电流表的示数/A
0
0.16
0.20
0.32
灯的种类
额定功率
使用寿命
市场价格
白炽灯
100瓦
1万小时
3元/只
LED灯
5瓦
4万小时
20元/只
参考答案：
1．B
【详解】①把书包带做得宽些是通过增大受力面积来减小压强，压力没有改变，故①错误；
②不接触低压带电体，不靠近高压带电体，是安全用电的原则，故②正确；
③音色是指不同物体发出声音的特有的品质，“夜半钟声到客船”我们能分辨出是钟声，是根据声音的音色来判断的，故③正确；
④内燃机的四个冲程中，做功冲程能量转化是内能转化为机械能，压缩冲程能量转化是机械能转化为内能，吸气冲程和排气冲程没有能量转化，故④错误。
故②③正确。
故选B。
2．D
【详解】A．家庭电路中各个用电器之间互不影响，并且能正常工作，所以各家用电器之间是并联的，故A错误；
B．如果在零线上装一根保险丝，当零线上的保险丝熔断时，虽然也能够切断电路，但由于是切断的零线，火线未被断开而故障线路仍旧带电，这在安全上来讲仍是一个很大的隐患。如果保险丝装在火线上，则发生故障时可以切断电路，使保险丝以后的线路不再带电，这样会更安全一些。空气开关也必须装在火线上，故B错误；
C．用电器失火时，应先立即切断电源，如果不切断电源，就用水灭火，灭火者容易触电，故C错误；
D．为了防止因漏电而发生触电事故，有金属外壳的家用电器，外壳一定要接地，故D正确。
故选D。
3．D
【详解】A．找电工处理，耽误了时间，不能及时处理，不符合题意；
B．自来水是导体，用水去灭火容易发生触电，不符合题意；
C．剪刀是金属，是导体，直接接触电源会触电，不符合题意；
D．发现电线着火时，需先拉下开关，切断电源，然后再救火，符合题意。
故选D。
4．B
【详解】A．各家用电器只有并联在电路中，各家用电器才能正常工作，并且互不影响，故A错误；
B．发现有人触电时，千万不能用手将触电人拉开，这样救人者也会触电，应立即切断电源或用绝缘棒将导线挑开，使接触者尽快脱离电源，故B正确；
C．家庭电路中总功率过大或发生短路时，空气开关都会跳闸，故C错误；
D．使用测电笔时，必须用手接触笔尾的金属体，不能与笔尖金属体接触，故D错误。
故选B。
5．A
【详解】A．洗衣机、电冰箱等家用电器都使用三孔插座是由于这些用电器的外壳是金属，金属是导体，当用电器漏电时，会使金属外壳带电，若接上地线，电流就通过地线，流入大地，而防止了触电事故的发生，故A符合题意；
B．电路中电流过大的原因有两个：一是短路；是家中使用用电器的总功率过大，故大功率用电器同时使用时，将会使电路中的电流过大，引起火灾，故B不符合题意；
C．因为湿抹布是导体，当用湿抹布接触带电体时，可能会使电源通过人体与大地形成通路，使人触电，故C不符合题意；
D．在输电线路附近放风筝，风筝极易挂在输电线路上，遇到下雨就会受潮，有可能引发线路短路漏电，产生安全隐患，故D不符合题意。
故选A。
6．D
【详解】A．使用试电笔时，手必须接触笔尾的金属体，这样就把人体和试电笔构成了一个通路，如果试电笔接触火线，由于火线和大地之间有220V电压，则人体和试电笔构成的通路中就会有电流，氖管发光，如果接触零线，由于导体两端没有电压，导体中就没有电流，氖管不会发光．使用试电笔时不接触金属体，不管接触的是火线还是零线，由于电路是断路，所以氖管都不会发光，综上所述，A是错误的；
B．三脚插头的用电器，最上面的一个脚是接用电器的金属外壳的，插入三孔插座后，就把金属外壳接地了，这样可以防止因用电器漏电而发生触电事故，如果插入两孔插座，用电器的外壳不能接地，这是不安全的，B错；
C．由于火线与大地间有220V的电压，零线与大地间没有电压，家庭电路中的开关必须接在火线上，这样开关断开时，就与火线断开连接了，避免触电事故的发生，C错；
D．输电线进户后首先接电能表，然后是总开关、保险盒、各种用电器，所以D是正确的．
7．C
【详解】A．铜丝电阻小、熔点高，在电流过大时，电流产生的热量不容易达到熔点，因此不会熔断，起不到保护电路的作用，不可用铜丝代替家庭电路中的保险丝，故A错误；
B．保险丝熔断可能是电路短路造成的，也可能是用电器的总功率过大造成的，故B错误；
C．发现有人触电时，应先切断电源或用绝缘棒将电线挑开，再采取进一步的救援措施，故C正确；
D．为了计量整个家庭电路消耗电能的多少，家庭电路中电能表要安装在总开关前面，故D错误。
故选C。
8．C
【详解】试题分析：将控制灯泡的开关安装在灯泡和火线之间；因为通常情况下的水是导体，不能用湿抹布擦拭电灯；发生触电事故后，先切断电源再救人，以防止救人的触电；安全用电的原则：不靠近高压带电体，不接触低压带电体．不能在高压线附近放风筝．故选C
考点：安全用电
9．C
【详解】A．给手机充电时，手机电池消耗电能，相当于用电器，故A正确，不符合题意；
B．使用测电笔时，手应该接触笔尾金属体，不能接触笔尖金属体，故B正确，不符合题意；
C．发现有人触电后，应先切断电源，再进行救援，不能立即用手把触电的人拉离电线，否则施救者也可能触电，故C错误，符合题意；
D．节能灯同白炽灯相比，光电转换效率更高，因此，使用亮度相同的节能灯替换白炽灯，可节约电能，故D正确，不符合题意。
故选C。
10．A
【详解】A．为了用电安全，更换灯泡、搬动家用电器前应先断开电源开关，故A正确；
B．手机充电结束后，应该直接拔掉充电器，充电器长时间通电易发热而引发火灾，故B错误；
C．如果空气开关跳闸，需要排查电路故障后，再合上空气开关，故C错误；
D．不可以把热水器的三脚插头改为两脚插头，接在两孔插座上使用，容易发生触电事故，故D错误。
故选A。
11．AC
【详解】A．保险丝熔断是由电路中电流过大造成的，可能是短路，也可能是用电器的总功率过大，故A正确；
B．控制用电器的开关应接在火线和用电器之间，这样在开关断开时，用电器上没有电，不易发生触电事故，故B错误；
C．使用测电笔时，手要与笔尾金属体接触，不要接触笔尖金属体，以免触电，故C正确；
D．电能表是测量用电器消耗电能的仪表，故D错误。
故选AC。
12．CD
【详解】A．有金属外壳的家用电器，其外壳需要接地，避免金属外壳漏电时，发生触电事故，故A错误；
B．更换灯泡或搬动电器前需要断开电源开关，防止触电事故发生，故B错误；
C．一个插线板上不可以接多个大功率用电器，更不能分接其他多个插线板，这是为了防止电流过大，发生火灾，故C正确；
D．保险丝熔断后必须用同规格的保险丝替换而不能用铜丝或铁丝代替，因为铜丝或铁丝熔点高，不能在电流过大时，断开电路，故D正确。
故选CD。
13．AD
【详解】A. 使用测电笔时，人不能碰到笔尖金属体，但必须接触笔尾金属体，错误；B. 更换灯泡、搬动电器时容易碰到金属部分，切断电源可以保证金属部分不带电，故B符合安全用电的原则．C. 不接触低压带电体，不靠近高压带电体，故放风筝时要远离高压电线，故C符合安全用电的原则；D. 在大树下避雨，因为大树和人体都是电的良导体，雷电极易通过突起的大树传向人体，而造成雷电灾害．故D不符合安全用电原则．故选AD.
14．ACD
【分析】（1）家庭电路中各用电器并联；
（2）安全电压是不高于36V；
（3）测电笔在使用时，手要接触笔尾金属体，不能接触笔尖金属体．
【详解】A、在家庭电路中，各用电器之间是并联关系，这样它们在工作时才会互不影响，故A正确；B、经验证明，只有不高于36V的电压对人体才是安全的，不是等于36V，故B错误；
C、测电笔在使用时，手要接触笔尾金属体，但不要触碰笔尖，故C正确；
D、为了防止漏电事故，有金属外壳的家用电器，使用时外壳一定要接地，故D正确；
【点睛】本题主要考查家庭电路的连接特点、安全电压的大小、测电笔的使用、电能表的作用等，属电学的常识，是我们应该熟知的．
15．BC
【详解】A．不可以在电线上晾湿衣服 B．使用试电笔时，手指千万不能碰到笔尖 C．发生雷电时，不能在高大的建筑物下躲避 D．家用电器或电线着火时，应该切断电源．所以选BC．
16．错误
【分析】串联电路各用电器器之间互相影响，并联电路中各用电器既可以独立工作，又互不影响．
【详解】街上的路灯总是同时亮，同时熄灭，有时损坏了一盏，其它路灯也会亮，由此可见路灯可以独立工作，互不影响，因此路灯之间是并联的，故错误．
17． 火 断路 不能
【详解】开关应安装在火线上，当断开开关时，用电器与火线断开，不会发生触电事故；空气开关“跳闸”后，电流无法形成通路，故家庭电路整体上处于断路状态；零线、地线和大地间的电压都是0V，用测电笔分别接触零线与地线时，氖管都不发光，所以测电笔不能辨别零线与地线，但测电笔可以辨别火线和零线．
18．不会
【详解】由题意知，灯丝完好，则闭合开关S后，灯泡发光，此时用手接触A点，不会触电，因为A点与零线间的电阻较小，而人体的电阻较大，电流直接由A流向零线，形成回路。
19． 变大 变小 在插头和插座之间没有安装接地导线
【分析】因出汗或其他因素导致双手潮湿，即手上有水，而水又容易导电，根据水容易导电进行分析；按照安全用电原则对插座、插头进行检查，注意三孔插座中有一个孔是接地线的，注意插头是否与插孔中的线对应．
【详解】大出汗或其他因素导致双手潮湿时，水更容易导电，人若接触较高的电压，发生危险的可能性变大，这是因为此时人的电阻明显变小，根据欧姆定律可知，通过人体的电流就会很大，人就会有危险；从图中可以看出，该插座中有三孔插座；根据安全用电原则，在插头和插座之间要安装接地导线，而该元件没有，因此错误之处是在插头和插座之间没有安装接地导线．
【点睛】本题考查了水的导电性、安全用电的知识，要注意湿手不能摸开关，湿衣服不能晾在电线上；注意三孔插座要接地线，并且对应的插头也应该安装地线导线．
20． 用电器总功率过大 575
【详解】因为空调和电饭锅都属于大功率用电器，当开着空调看电视时，再开电饭锅做饭，家里的自动空气开关“跳闸”了，故原因可能是用电器总功率过大；根据题意知道，加在人体上的电压最大为36V，家庭电路的电压为220V，因串联电路中总电压等于各分电压之和，所以，测电笔大电阻两端的电压：UR =U-U人 =220V-36V=184V，因串联电路中各处的电流相等，所以由I=U/R知道，大电阻的最小值是：R=UR/I=184V/0.32×10−3A=5.75×105 Ω=575kΩ．
点睛：本题考查的是对测电笔结构与原理的了解及欧姆定律的应用，以及对家庭电路中电流过大原因的理解，难度不大．
21． 导体 电流表示数 横截面积 在检测网处并联一个开关
【详解】（1）[1]由题意可知，只有开关S1、S2同时闭合，粉碎机才工作，所以S1、S2与电动机串联，为了用电的安全，开关应控制火线，如图所示：
（2）[2]由题意“检测网未放入雨水中，电路处于断开状态，再将检测网放入雨水中，电路接通”可知雨水是导体。
[3]刮水器随着雨的大小，刮动的速度相应的发生变化，因此小华通过观察电路中电流表示数的变化，来判断电动机转速的变化，这用到了转换法。
（3）[4]分析表中数据可知，检测网浸入雨水中深度越深，电流表示数越大，这说明a、b间接入电路的电阻在变小，根据影响导体电阻大小的因素可知：a、b间接入电路的电阻变化是由导体的横截面积变化引起的。
（4）[5]在检测网处并联一个开关，可以实现在无雨水时电动机可以工作。
22． 火线 减少 LED灯
【详解】试题分析：（1）为了安全用电，控制灯的开关必须接在家庭电路的火线上；（2）灯丝绕成螺旋形可以减少热量的散失；（3）白炽灯泡需要4只×3元/只=12元，消耗电能为W=Pt=0.1kW×40000h=4000kWh，电费为0.53元/kWh×4000kWh=2120元，共需要支付2120元+12元=2132元；LED灯需要1只20元， 消耗电能为W=Pt=0.005kW×40000h=200kWh，电费为0.53元/kWh×200kWh=106元，共需要支付106元+20元=126元<2132元．
【考点定位】家庭电路；安全用电；电功率
23． 6.48 防止人体触电，36V电压对人体是安全电压
【详解】（1）根据题意知道，发热体的电压是U=36V，发热体热功率是P=200W，故由P=U2/R可知热体正常工作时的电阻是：R=U2/P=(36V)2/200W=6.48Ω；
（2）从用电安全考虑，因为温室内空气潮湿，绝缘体的绝缘性能下降，为了不发生触电事故，而要用不高于安全电压的电压，即要用36伏的电压．
点睛：本题考查的是安全用电的知识和利用电功率公式的计算，是一道基础题，难度不大．
