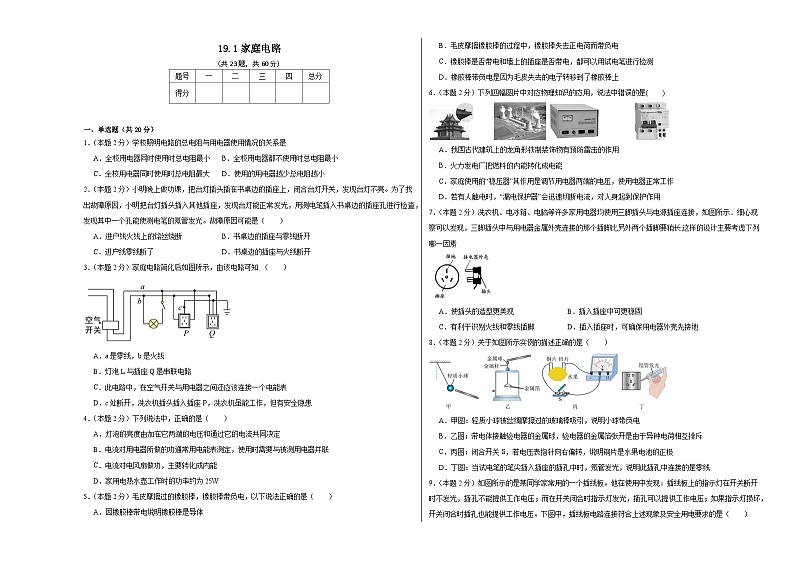

初中物理人教版九年级全册第1节 家庭电路练习

这是一份初中物理人教版九年级全册第1节 家庭电路练习，共14页。试卷主要包含了单选题，多选题，填空题，综合题等内容，欢迎下载使用。

一、单选题（共20分）
1．（本题2分）学校照明电路的总电阻与用电器使用情况的关系是
A．全校用电器同时使用时总电阻最小B．全校用电器都不使用时总电阻最小
C．全校用电器同时使用时总电阻最大D．使用的用电器越少总电阻越小
2．（本题2分）小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮。为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插入书桌边的插座孔进行检查，发现其中一个孔能使测电笔的氖管发光。故障原因可能是（ ）
A．进户线火线上的熔丝烧断B．书桌边的插座与零线断开
C．进户线零线断了D．书桌边的插座与火线断开
3．（本题2分）家庭电路简化后如图所示，由该电路可知 （ ）
A．a是零线，b是火线
B．灯泡L与插座Q是串联电路
C．此电路中，在空气开关与用电器之间还应该连接一个电能表
D．c处断开，洗衣机插头插入插座P，洗衣机虽能工作，但有安全隐患
4．（本题2分）下列说法中，正确的是（ ）
A．灯泡的亮度由加在它两端的电压和通过它的电流共同决定
B．电流对用电器所做的功通常用电能表测定，使用时需要与被测用电器并联
C．电流对电风扇做功，主要转化成内能
D．家用电热水壶工作时的功率约为25W
5．（本题2分）毛皮摩擦过的橡胶棒，橡胶棒带负电，以下说法正确的是（ ）
A．因橡胶棒带电说明橡胶棒是导体
B．毛皮摩擦橡胶棒的过程中，橡胶棒失去正电荷而带负电
C．橡胶棒是否带电和墙上的插座是否带电，都可以用试电笔进行检测
D．橡胶棒带负电是因为毛皮失去的电子转移到了橡胶棒上
6．（本题2分）下列四幅图片中对应物理知识的应用，说法中错误的是( )
A．我国古代建筑上的龙角形铁制装饰物有预防雷击的作用
B．火力发电厂把燃料的内能转化成电能
C．家庭使用的“稳压器”其作用是调节用电器两端的电压，使用电器正常工作
D．若有人触电时，“漏电保护器”会迅速切断电流，对人身起到保护作用
7．（本题2分）洗衣机、电冰箱、电脑等许多家用电器均使用三脚插头与电源插座连接，如图所示．细心观察可以发现，三脚插头中与用电器金属外壳连接的那个插脚比另外两个插脚要稍长,这样的设计主要考虑下列哪一因素
A．使插头的造型更美观B．插入插座中可更稳固
C．有利于识别火线和零线插脚D．插入插座时，可确保用电器外壳先接地
8．（本题2分）关于如图所示实例的描述正确的是（ ）
A．甲图：轻质小球被丝绸摩擦过的玻璃棒吸引，说明小球带负电
B．乙图：带电体接触验电器的金属球，验电器的金属箔张开是由于异种电荷相互排斥
C．丙图：闭合开关S，若电压表指针向右偏转，说明铜片是水果电池的正极
D．丁图：当试电笔的笔尖插入插座的插孔中时，氖管发光，说明此插孔中连接的是零线

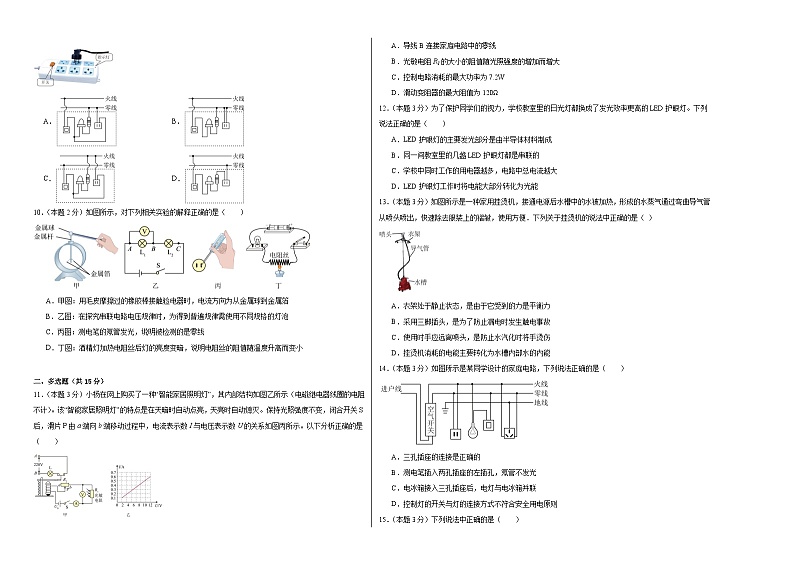

9．（本题2分）如图所示的是某同学家常用的一个插线板。他在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。下图中，插线板电路连接符合上述现象及安全用电要求的是（ ）
A．B．
C．D．
10．（本题2分）如图所示，对下列相关实验的解释正确的是（ ）
A．甲图：用毛皮摩擦过的橡胶棒接触验电器时，电流方向为从金属球到金属箔
B．乙图：在探究串联电路电压规律时，为得到普遍规律需使用不同规格的灯泡
C．丙图：测电笔的氖管发光，说明被检测的是零线
D．丁图：酒精灯加热电阻丝后灯的亮度变暗，说明电阻丝的阻值随温度升高而变小
二、多选题（共15分）
11．（本题3分）小杨在网上购买了一种“智能家居照明灯”，其内部结构如图乙所示（电磁继电器线圈的电阻不计）。该“智能家居照明灯”的特点是在天暗时自动点亮，天亮时自动熄灭。保持光照强度不变，闭合开关S后，滑片P由a端向b端移动过程中，电流表示数I与电压表示数U的关系如图丙所示。以下分析正确的是（ ）
A．导线B连接家庭电路中的零线
B．光敏电阻R1的大小的阻值随光照强度的增加而增大
C．控制电路消耗的最大功率为7.2W
D．滑动变阻器的最大阻值为120Ω
12．（本题3分）为了保护同学们的视力，学校教室里的日光灯都换成了发光效率更高的LED护眼灯。下列说法正确的是（ ）
A．LED护眼灯的主要发光部分是由半导体材料制成
B．同一间教室里的几盏LED护眼灯都是串联的
C．学校中同时工作的用电器越多，电路中总电流越大
D．LED护眼灯工作时将电能大部分转化为光能
13．（本题3分）如图所示是一种家用挂烫机，接通电源后水槽中的水被加热，形成的水蒸气通过弯曲导气管从喷头喷出，快速除去服装上的褶皱，使用方便．下列关于挂烫机的说法中正确的是（ ）
A．衣架处于静止状态，是由于它受到的力是平衡力
B．采用三脚插头，是为了防止漏电时发生触电事故
C．使用时手应远离喷头，是防止水汽化时将手烫伤
D．挂烫机消耗的电能主要转化为水槽内部水的内能
14．（本题3分）如图所示是某同学设计的家庭电路，下列说法正确的是（ ）
A．三孔插座的连接是正确的
B．测电笔插入两孔插座的左插孔，氖管不发光
C．电冰箱接入三孔插座后，电灯与电冰箱并联
D．控制灯的开关与灯的连接方式不符合安全用电原则

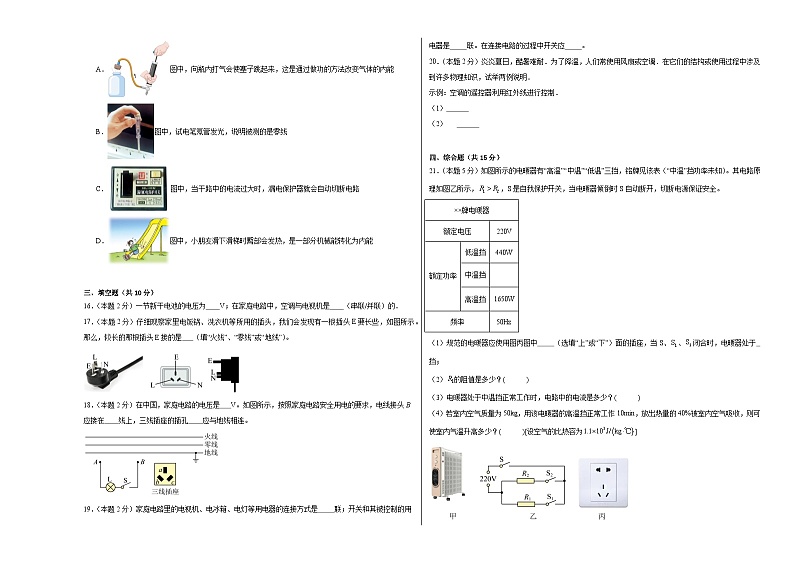

15．（本题3分）下列说法中正确的是（ ）
A．图中，向瓶内打气会使塞子跳起来，这是通过做功的方法改变气体的内能
B．图中，试电笔氖管发光，说明被测的是零线
C．图中，当干路中的电流过大时，漏电保护器就会自动切断电路
D．图中，小朋友滑下滑梯时臀部会发热，是一部分机械能转化为内能
三、填空题（共10分）
16．（本题2分）一节新干电池的电压为 V；在家庭电路中，空调与电视机是 （串联/并联）的．
17．（本题2分）仔细观察家里电饭锅、洗衣机等所用的插头，我们会发现有一根插头E要长些，如图所示。那么，较长的那根插头E接的是 （填“火线”、“零线”或“地线”）。
18．（本题2分）在中国，家庭电路的电压是 V。如图所示，按照家庭电路安全用电的要求，电线接头B应接在 线上，三线插座的插孔 应与地线相连。
19．（本题2分）家庭电路里的电视机、电冰箱、电灯等用电器的连接方式是 联；开关和其被控制的用电器是 联。在连接电路的过程中开关应 。
20．（本题2分）炎炎夏日，酷暑难耐．为了降温，人们常使用风扇或空调．在它们的结构或使用过程中涉及到许多物理知识，试举两例说明．
示例：空调的遥控器利用红外线进行控制．
（1）
（2）
四、综合题（共15分）
21．（本题5分）如图所示的电暖器有“高温”“中温”“低温”三挡，铭牌见该表（“中温”挡功率未知）。其电路原理如图乙所示，，S是自我保护开关，当电暖器倾倒时S自动断开，切断电源保证安全。
（1）规范的电暖器应使用图丙图中 （选填“上”或“下”）面的插座，当S、、闭合时，电暖器处于 挡；
（2）的阻值是多少？( )
（3）电暖器处于中温挡正常工作时，电路中的电流是多少？( )
（4）若室内空气质量为50kg，用该电暖器的高温挡正常工作10min，放出热量的40%被室内空气吸收，则可使室内气温升高多少？( )[设空气的比热容为]
22．（本题5分）如图是某品牌电热水壶，请你用学过的物理知识解答下列问题：
（1）电热水壶的壶嘴与壶身中的水面总是相平，这是 原理在生活中的实际应用：它的把手和插头接头处都用橡胶制成，选用橡胶是因为橡胶是 体；它用三线插头是因为插头上标着E的导线和电热水壶的 相连，插座上相应的导线和室外的 相连。
（2）电热水壶，正常工作时通过它的电流是多少 ？
（3）如果按说明书要求给电热水壶装满水（水温是25℃），通电6min，开始沸腾（设当地气压为1个标准大气压）。试计算电热水壶烧水时的效率 。[水的密度为1.0×103kg/m3水的比热容为4.2×103J/(kg·℃)]
23．（本题5分）（1）下图中甲是插线板，请将乙图的内部电路连接完整．要求：在开关断开时插线板上的指示 灯不发光， 插孔不能提供工作电压；在开关闭合时指示灯发光，插孔可提供工作电压，若指示灯损坏，开关闭合时插孔也能提供工作电压．
( )
（2）在研究电流通过导体产生的热量与哪些因素有关的实验中，用到以下实验器材．若 探究电流通过导体产生的热量与电流的关系，请你用笔画线代替导线在图中选择合适的器 材完成实验电路的连接．
( )
题号
一
二
三
四
总分
得分
××牌电暖器
额定电压
220V
额定功率
低温挡
440W
中温挡
高温挡
1650W
频率
50Hz
型号
****
最大盛水量
1.2L
电源电压
220V
电源频率
50Hz
额定功率
1100W
参考答案：
1．A
【详解】AC．全校用电器同时使用时，支路最多，因电阻越并越小，故总电阻最小，故A项符合题意，C项不符合题意；
B．全校用电器都不使用时，电路处于断开状态，总电阻最大，故B项不符合题意；
D．因电阻越并越小，故使用的用电器越少总电阻越大，故D项不符合题意．
2．B
【详解】A．进户线火线上的熔丝烧断，台灯不会发光，故A错误；
B．书桌边的插座其中一个孔接火线，能使氖管发光，若零线断开，使得灯不能发光，故B正确；
C．进户线零线断，台灯不会发光，故C错误；
D．书桌边的插座与火线断开，不会使测电笔的氖管发光，故D错误。
故选B。
3．D
【详解】A．据题意和图中的标注可知，用电器的开关应该接在火线上，所以和开关相连的那根线是火线，即a线是火线，b线是零线，故A不符合题意；
B．灯泡L与插座Q是互不影响的，所以是并联的关系，故B不符合题意；
C．从安全用电角度考虑，要把空气开关接入家庭电路中，应该把它接在进户线的火线上且接在电能表与用电器之间，以便在电流过大时切断电路起到保护作用，故C不符合题意；
D．若c处断开（即三孔插座没有接地），洗衣机插头插入插座，洗衣机仍然能工作，但外壳不能接地，当外壳漏电时，人接触金属外壳，会有电流流过人体，会发生触电事故，即有安全隐患，故D符合题意。
故选D。
4．A
【详解】A．由P＝UI可知，小灯泡的亮度是由实际功率来决定的，即灯泡的亮度由加在它两端的电压和通过它的电流共同决定，故A正确；
B．电能表是测量电功的仪表，家用电能表要串联在干路上，而不是并联，故B错误；
C．电流通过电风扇做功时，主要是将电能转化为机械能，还有一部分转化为内能，故C错误；
D．家用电热水壶工作时的功率约为1000W，故D错误。
故选A。
5．D
【详解】A．橡胶棒带上的是电荷，但橡胶棒不导电是绝缘体，故A错误；
B．毛皮摩擦橡胶棒的过程中，橡胶棒得到电子而带负电，故B错误；
C．橡胶棒带上的负电荷非常微弱，试电笔无法检测出来，家庭电路中的大电流才能被试电笔检测出来，故C错误；
D．橡胶棒带负电是因为毛皮失去的电子转移到了橡胶棒上，橡胶棒得到电子，故D正确。
故选D。
6．B
【详解】解答：A. 建筑上的龙角形铁制装饰物能够导电，有预防雷击的作用，说法正确；
B. 火力发电厂把燃料的化学能最终转化成了电能，故该选项说法错误；
C. 家庭使用的“稳压器”其作用是调节用电器两端的电压，使用电器正常工作，说法正确；
D. 若有人触电时，“漏电保护器”会“跳闸”，迅速切断电流，对人身起到保护作用，说法正确。
故选B。
7．D
【详解】插头制作的长一些，可以使用电器在与火线接通之间先使外壳与地线相通，在拔插头时，先使插头与火线相脱离，防止触电事故的发生。
故选D。
8．C
【详解】A．被丝绸摩擦过的玻璃棒带正电，轻质小球被丝绸摩擦过的玻璃棒吸引，说明小球可能带负电，也可能不带电，故A错误；
B．带电体接触验电器的金属球，验电器的金属箔张开是由于同种电荷相互排斥，故B错误；
C．闭合开关S，电压表指针向右偏转，铜片与电压表的正接线柱相连，相当于水果电池的正极，故C正确；
D．用试电笔辨别火线和零线时，手需要触碰笔尾的金属体，当笔尖插入插座的插孔中时，氖管发光，说明此插孔中连接的是火线，故D错误。
故选C。
9．A
【详解】插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的，开关接在灯泡、插座和火线之间控制火线使用更安全，故BCD不符合题意，A符合题意。
故选A。
10．B
【详解】A．甲图：用毛皮摩擦过的带负电的橡胶棒接触验电器时，电子从橡胶棒流向金属球再到金属箔，电流方向与电子移动方向相反，则电流方向为从金属箔到金属球，故A错误；
B．乙图：在探究串联电路电压规律时，为得到普遍规律，避免偶然性，需使用不同规格的灯泡，故B正确；
C．丙图：测电笔的氖管发光，说明被检测的是带电的火线，故C错误；
D．丁图：酒精灯加热电阻丝后灯的亮度变暗，说明电阻丝的阻值随温度升高而增大，故D错误。
故选B。
11．AC
【详解】A．根据安全用电的原则可知，当灯泡不工作时其两端应无电压，所以导线B应连接家庭电路中的零线，导线A应连接家庭电路中的火线，故正确；
B．天亮时（光照强度增加）照明灯自动熄灭，说明此时照明电路断开即衔铁被吸下，则此时电磁铁的磁性增强，根据电磁铁的磁性强弱与电流大小的关系可知控制电路中的电流变大，根据
可知控制电路中的电阻变小，即此时光敏电阻的阻值变小，所以光敏电阻R1的阻值应随光照强度的增加而减小，故B错误；
C．当滑片位于b端时，控制电路为光敏电阻的简单电路，电压表测电源电压，电流表测电路中的电流，根据欧姆定律可知此时通过电路的电流最大，由图丙可知电源电压为12V，通过电路的最大电流为0.6A，则控制电路消耗的最大功率为
故C正确；
D．当滑片位于a端时，滑动变阻器的最大阻值与光敏电阻串联，电压表测光敏电阻两端的电压，电流表测电路中的电流，因串联电路总电阻等于各部分电阻之和，则根据欧姆定律可知此时通过电路的电流最小，由图象可知此时通过电路的电流为0.1A，电压表示数为2V，则此时电路中的总电阻
光敏电阻的阻值
滑动变阻器的最大阻值
故D错误。
故选AC。
12．ACD
【详解】A．LED是半导体材料制成的，具有单向导电性，故A正确；
B．其中一个LED灯损坏了，其它的灯泡正常工作，同一间教室里的几盏LED护眼灯都是并联的，故B错误；
C．学校中同时工作的用电器越多，总功率变大，电源电压不变，故电路中总电流越大，故C正确；
D．LED护眼灯是冷光源，工作时将电能大部分转化为光能，故D正确。
故选ACD。
13．ABD
【详解】A．平衡状态包括静止或匀速直线运动，衣架静止时处于平衡状态，受到的力是平衡力，故A正确；
B．有金属外壳的用电器，其外壳要接地，是为了防止漏电时发生触电事故，所以它的电源线必须使用三脚插头，以保证使用安全，故B正确；
C． 高温的水蒸气液化时会放出大量的热，有可能将人烫伤，所以使用时手应远离喷头，故C错误；
D．挂烫机消耗的电能主要转化为水槽内部水的内能，使水吸热汽化。故D正确。
故选ABD。
14．BCD
【详解】A．三孔插座的左孔接的是零线，上孔接的是地线，右孔连接的是火线，图中左孔接火线，右孔接零线，故A错误；
B．两孔插座的左孔是零线，所以试电笔插入两孔插座的左孔，氖管不发光，故B正确；
C．电冰箱接入三孔插座后，电灯与电冰箱工作时，互不影响，为并联连接，故C正确；
D．图中开关接到了零线和灯泡之间，断开开关，没有切断火线，容易发生触电事故，不符合安全用电原则，应该将开关接到了火线和灯泡之间，故D正确。
故选BCD。
15．AD
【详解】A．图甲中，向烧瓶内打气会使塞子跳起来，瓶内气体对活塞做功，将内能转化为活塞的机械能，内能会减小，这是通过做功的方法改变气体的内能。故A正确；
B．图乙中，试电笔氖管发光，说明被测的是火线，故B错误；
C．当干路中电流过大时，空气开关会自动切断电路，当电路中出现漏电时，漏电保护器会自动切断电路，故C错误；
D．图丁中，小朋友滑下滑梯时臀部会发热，是一部分机械能转化为内能，是臀部内能增大温度升高，故D正确。
故选AD。
16． 1.5 并联
【分析】（1）一节干电池电压是1.5V；
（2）各家用电器之间、插座之间都是并联的．
【详解】一节干电池电压是1.5V；
家用电器都可以独立工作，互不影响，所以之间是并联连接．
17．地线
【详解】地线是用来将电流引入大地的导线，避免用电器漏电时人发生触电事故，地线用字母E表示，故较长的那根插头E接的是地线。
18． 220 火 a
【详解】[1]在中国，家庭电路的电压是220V。
[2]从安全的角度分析，火线首先进入开关，再进入灯泡顶端的金属点，零线直接进入灯泡的螺旋套。这样开关既能控制灯泡，又能在灯泡损坏时，断开开关，切断火线，更换灯泡时更安全，故B接火线，A接零线。
[3]三孔插座的上孔接地线，左孔接零线，右孔接火线，所以此图中a接地线。
19． 并 串 断开
【详解】[1]因为家庭电路中，用电器之间，插座之间，用电器和插座之间是并联的，因此家庭电路里的电视机、电冰箱、电灯等用电器的连接方式是并联连接。
[2]开关和被控制的用电器为串联连接。
[3]为了安全起见，连接电路时，开关应为断开状态。
20． 风扇工作时把电能转化为机械能 使用三角插头是为了防止外壳带电而引发的触电事故
【详解】电器应用了很多物理知识，例如：
（1）风扇工作时把电能转化为机械能；
（2）使用三角插头是为了防止外壳带电而引发的触电事故；
21． 下 高温 110Ω 5.5A 7.2℃
【详解】（1）[1]电暖器外壳是金属应接地，故应使三孔插座，用丙图中下面的插座。
[2]当S、S2闭合，S1断开时，电路为R2的简单电路，R1＞R2，此时总电阻较小；当S、、闭合时，两电阻并联，此时电阻最小；当S、S1闭合，S2断开时，电路为R1的简单电路，此时总电阻最大。根据可知，当S、、闭合时，两电阻并联，此时电阻最小总功率最大，电暖器处于高温挡。
（2）[3] 当S、S1闭合，S2断开时，电路为R1的简单电路，此时总电阻最大，根据可知，电暖器处于低温挡，低温挡的功率为440W，则R1的阻值
（3）[4] 当S、S2闭合，S1断开时，电路为R2的简单电路，电暖器处于中温挡。 中温挡的功率
电暖器处于中温挡正常工作时，电路中的电流
（4）[5]用该电暖器的高温挡正常工作10min，放出的热量
空气吸收的热量
室内气温升高的温度
22． 连通器 绝缘体 外壳 大地 5A 95.45%
【详解】（1）[1]电热水壶的壶嘴和壶身都是上端开口，且底部相通，构成连通器；电热水壶的壶嘴与壶身中的水面总是相平，这是连通器原理在生活中的实际应用。
[2]电热水壶的把手和插头接头处都用橡胶制成，选用橡胶是因为橡胶是不容易导电的绝缘体，可以防止发生触电事故。
[3][4]为了防止金属外壳漏电对人体产生的伤害，采用三线插头是因为插头上标着E的导线和电热水壶的外壳相连，插座上相应的导线和室外的地线相连。
（2）[5]电热水壶，正常工作时通过它的电流是
（3）[6]由表格数据可知，电热水壶的最大盛水量为1.2L，水的质量为
m＝ρV＝1.0×103kg/m3×1.2×10-3m3＝1.2kg
将25℃的水加热至沸腾状态，水吸收的热量为
Q吸＝cmΔt＝4.2×103J/(kg·℃)×1.2kg×(100℃-25℃)＝3.78×105J
消耗的电能为
W＝Pt＝1100W×360s＝3.96×105J
电热水壶烧水时的效率为
23．
【详解】（1）根据题意知道，指示灯和插座之间是并联的，根据安全用电知道，开关同时控制指示灯和插座，接线时要注意：①开关接在指示灯、插座和火线之间使用更安全；②发光二极管长脚为正极，接火线，短脚为负极，接零线；③三孔插座的接线是左孔接零线，右孔接火线，上孔接地线，如图所示：
（2）由于探究电流通过导体产生的热量与电流的关系，由控制变量法知道，需要控制通过电阻的电流保持不变；所以，从电源正极依次串联滑动变阻器、右侧电阻装置以及开关回到电源负极，如下图所示：
