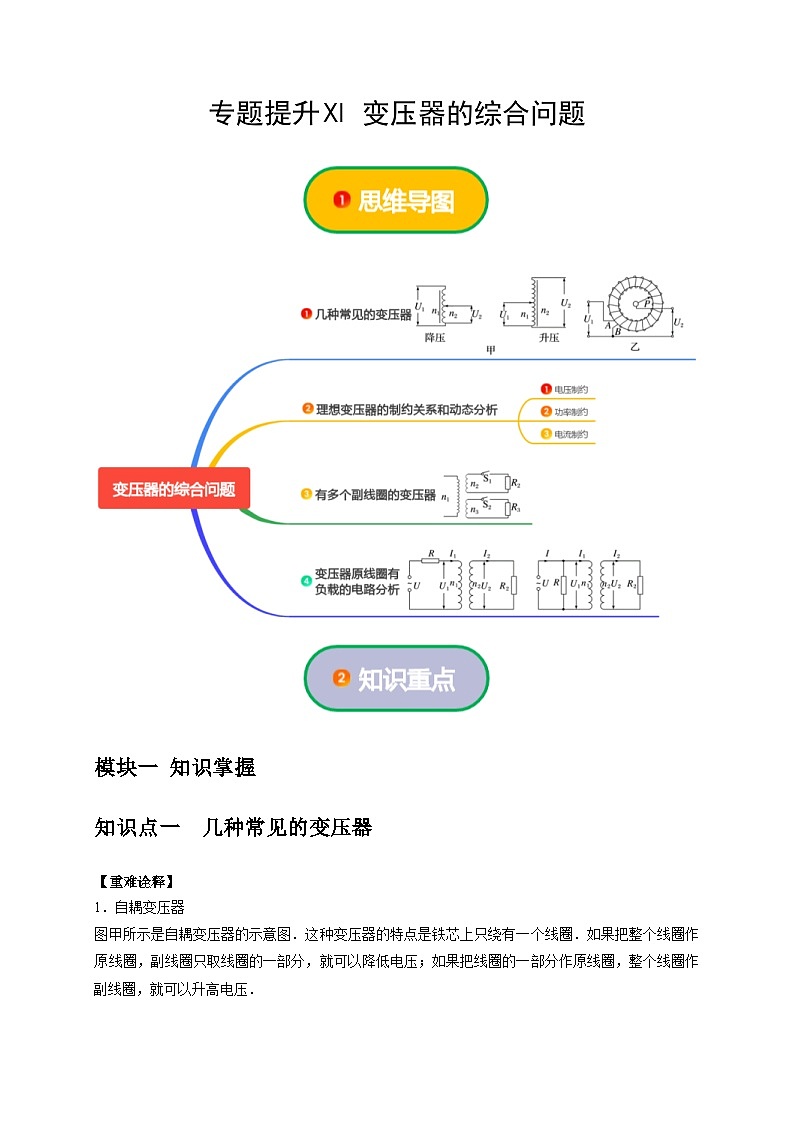

模块一 知识掌握
知识点一 几种常见的变压器
【重难诠释】
1．自耦变压器
图甲所示是自耦变压器的示意图．这种变压器的特点是铁芯上只绕有一个线圈．如果把整个线圈作原线圈，副线圈只取线圈的一部分，就可以降低电压；如果把线圈的一部分作原线圈，整个线圈作副线圈，就可以升高电压．

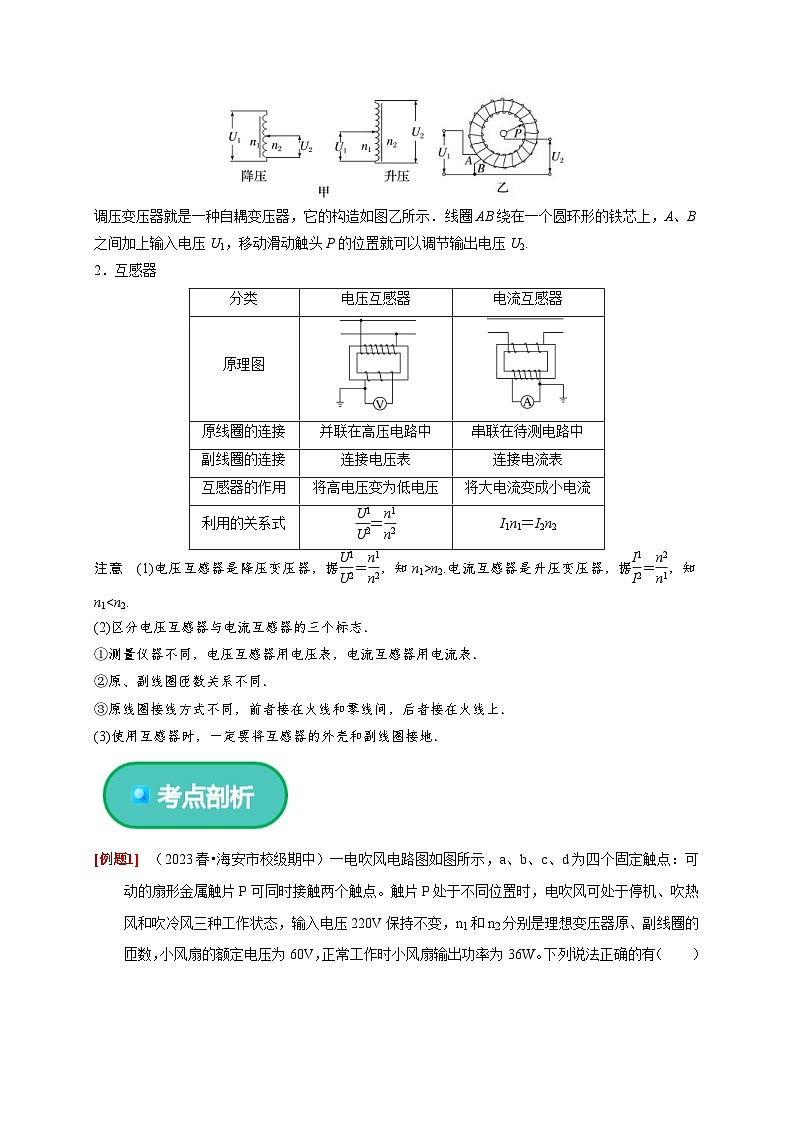

调压变压器就是一种自耦变压器，它的构造如图乙所示．线圈AB绕在一个圆环形的铁芯上，A、B之间加上输入电压U1，移动滑动触头P的位置就可以调节输出电压U2.
2．互感器
注意 (1)电压互感器是降压变压器，据eq \f(U1,U2)＝eq \f(n1,n2)，知n1>n2.电流互感器是升压变压器，据eq \f(I1,I2)＝eq \f(n2,n1)，知n1
