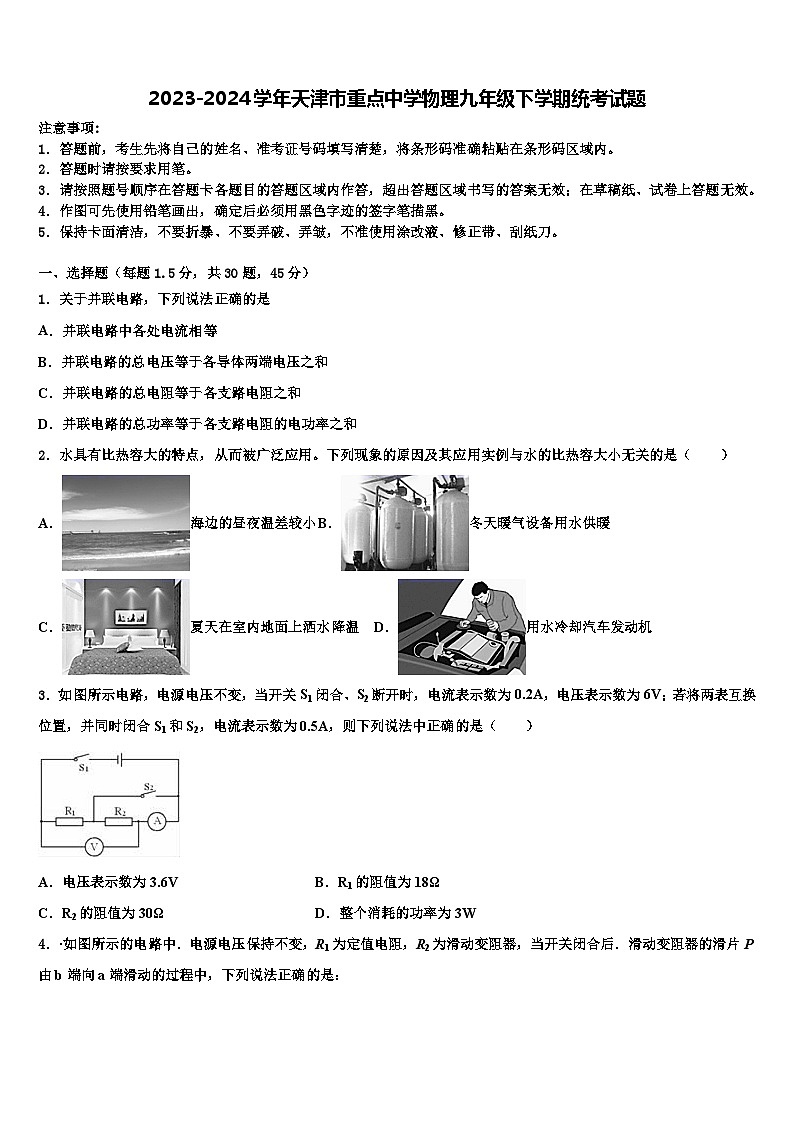

2023-2024学年天津市重点中学物理九年级下学期统考试题

这是一份2023-2024学年天津市重点中学物理九年级下学期统考试题，共24页。试卷主要包含了答题时请按要求用笔等内容，欢迎下载使用。
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1.5分，共30题，45分）
1．关于并联电路，下列说法正确的是
A．并联电路中各处电流相等
B．并联电路的总电压等于各导体两端电压之和
C．并联电路的总电阻等于各支路电阻之和
D．并联电路的总功率等于各支路电阻的电功率之和
2．水具有比热容大的特点，从而被广泛应用。下列现象的原因及其应用实例与水的比热容大小无关的是（ ）
A．海边的昼夜温差较小B．冬天暖气设备用水供暖
C．夏天在室内地面上洒水降温D．用水冷却汽车发动机
3．如图所示电路，电源电压不变，当开关S1闭合、S2断开时，电流表示数为0.2A，电压表示数为6V；若将两表互换位置，并同时闭合S1和S2，电流表示数为0.5A，则下列说法中正确的是（ ）
A．电压表示数为3.6VB．R1的阻值为18Ω
C．R2的阻值为30ΩD．整个消耗的功率为3W

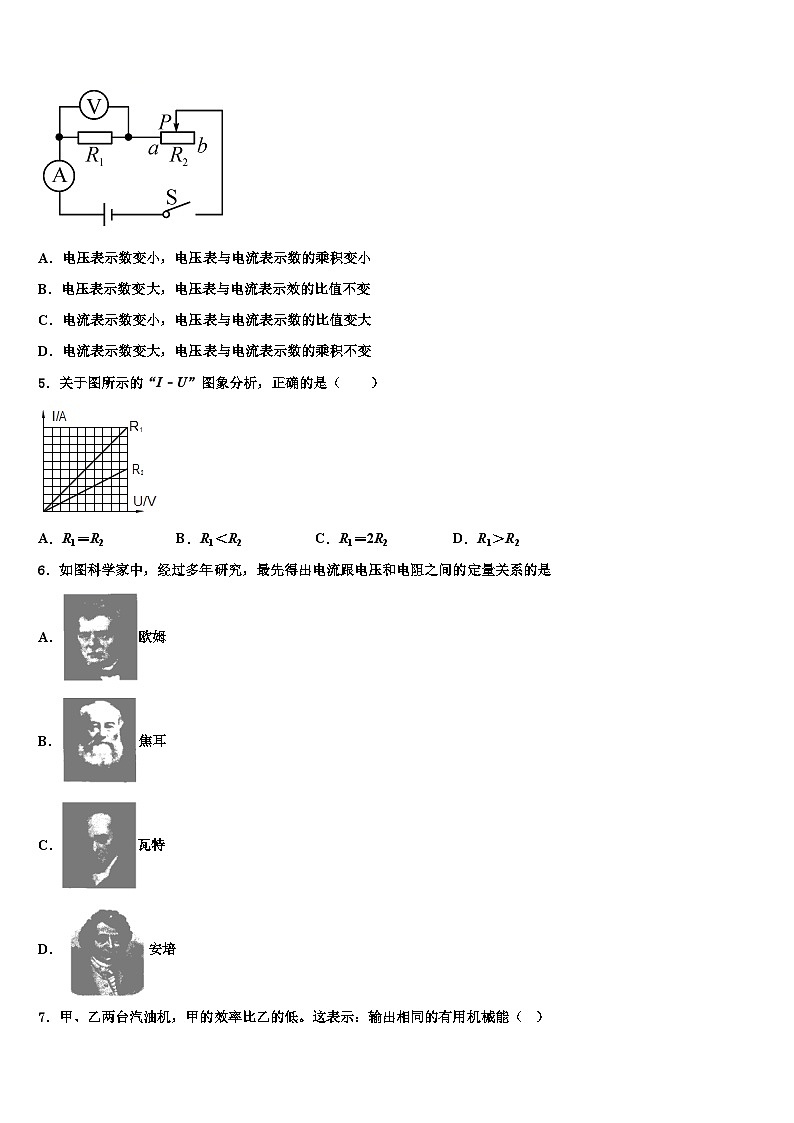

4．·如图所示的电路中．电源电压保持不变，R1为定值电阻，R2为滑动变阻器，当开关闭合后．滑动变阻器的滑片P由b端向a端滑动的过程中，下列说法正确的是：
A．电压表示数变小，电压表与电流表示数的乘积变小
B．电压表示数变大，电压表与电流表示效的比值不变
C．电流表示数变小，电压表与电流表示数的比值变大
D．电流表示数变大，电压表与电流表示数的乘积不变
5．关于图所示的“I﹣U”图象分析，正确的是（ ）
A．R1＝R2B．R1＜R2C．R1＝2R2D．R1＞R2
6．如图科学家中，经过多年研究，最先得出电流跟电压和电阻之间的定量关系的是
A．欧姆
B．焦耳
C．瓦特
D．安培
7．甲、乙两台汽油机，甲的效率比乙的低。这表示：输出相同的有用机械能（ ）

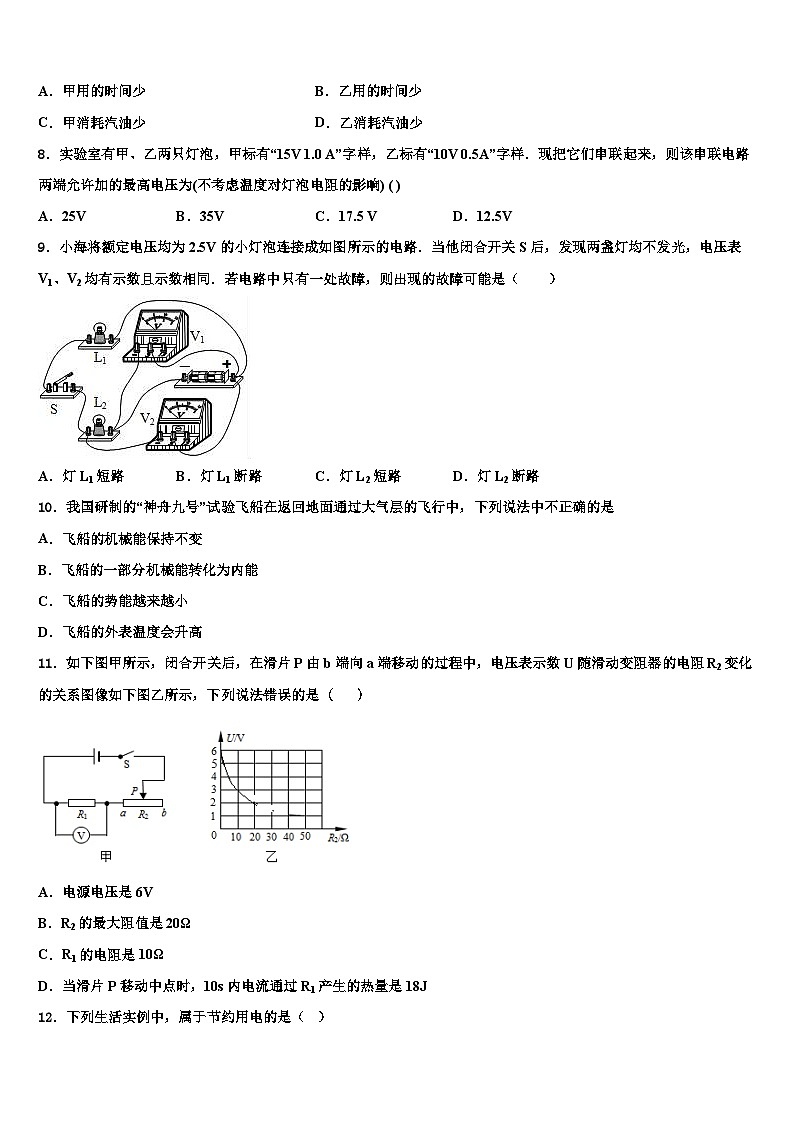

A．甲用的时间少B．乙用的时间少
C．甲消耗汽油少D．乙消耗汽油少
8．实验室有甲、乙两只灯泡，甲标有“15V 1.0 A”字样，乙标有“10V 0.5A”字样．现把它们串联起来，则该串联电路两端允许加的最高电压为(不考虑温度对灯泡电阻的影响) ( )
A．25VB．35VC．17.5 VD．12.5V
9．小海将额定电压均为2.5V的小灯泡连接成如图所示的电路．当他闭合开关S后，发现两盏灯均不发光，电压表V1、V2均有示数且示数相同．若电路中只有一处故障，则出现的故障可能是（ ）
A．灯L1短路B．灯L1断路C．灯L2短路D．灯L2断路
10．我国研制的“神舟九号”试验飞船在返回地面通过大气层的飞行中，下列说法中不正确的是
A．飞船的机械能保持不变
B．飞船的一部分机械能转化为内能
C．飞船的势能越来越小
D．飞船的外表温度会升高
11．如下图甲所示，闭合开关后，在滑片P由b端向a端移动的过程中，电压表示数U随滑动变阻器的电阻R2变化的关系图像如下图乙所示，下列说法错误的是（ ）
A．电源电压是6V
B．R2的最大阻值是20Ω
C．R1的电阻是10Ω
D．当滑片P移动中点时，10s内电流通过R1产生的热量是18J
12．下列生活实例中，属于节约用电的是（ ）
A．离开教室随手关灯
B．夏天将空调的温度调到20℃
C．经常开关电冰箱门
D．电视机长期处于待机状态
13．关于下面四幅图的说法正确的是
A．甲图：抽出玻璃板，下瓶中出现红棕色NO2气体，表明气体间可以发生扩散现象
B．乙图：悬挂重物不能把两铅块分开，说明分子间存在引力，没有斥力
C．丙图：活塞压缩空气，硝化棉燃烧，此过程与热机的压缩冲程原理相同
D．丁图：瓶内空气推开瓶塞，内能减少，瓶口出现的白雾是水蒸气
14．几个同学在实验室中看到甲、乙两只外形相同的灯泡，铭牌标注如图所示．若不考虑温度对灯丝电阻的影响，下列说法正确的是
A．甲灯的电阻小于乙灯的电阻
B．两灯都正常发光时，通过甲灯的电流小于通过乙灯的电流
C．两灯串联后接在18V的电源上，它们都能正常工作
D．两灯并联后接在6V的电源上，甲灯的实际功率大于乙灯的实际功率
15．小王用图所示的电路做实验，检查完电路后，接通电源，当闭合开关后，发现灯不亮，但保险丝没有熔断，用测电笔测试导线接头A、B、C、D四处，氖管都发光，测试E处氖管不亮，则故障是（ ）
A．开关B、C间开路B．电灯C、D间开路
C．导线D、E间开路D．进入插头的火线开路
16．如图所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光。一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数不变，产生这一现象的原因可能是（ ）
A．灯L1断路B．灯L1短路
C．灯L2短路D．灯L2断路
17．利用“光控开关”和“声控开关”可以节约居民楼里楼道灯的用电．其中“光控开关”能在天黑时自动闭合，天亮时自动断开；“声控开关”能在有声音时自动闭合，无声音时自动断开．下列电路图中合理的是（ ）
A． B． C． D．
18．如图所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U－I”关系图像如图所示。则下列判断正确的是（ ）
A．电源电压为10V
B．定值电阻R1的阻值为20Ω
C．变阻器滑片在中点时，电流表示数为0.3A
D．滑动变阻器R2的阻值变化范围为0～10Ω
19．关于分子动理论及有关现象的叙述，下列说法中正确的是（ ）
A．物质都是由原子 构成的B．扩散现象表明分子是很小的微粒
C．只有气体和液体能发生扩散现象D．分子间的引力和斥力同时存在
20．如图所示的电路，开关S闭合后，两个电压表V1和V2的示数分别为10V和4V，由此可知灯L1、L2两端的电压分别是（ ）

A．4V 10VB．6V 4VC．10V 4VD．4V 6V
21．下面生活用具中，不是利用电流的热效应工作的是（ ）
A．电饭锅B．电热水壶C．电风扇D．电烤火箱
22．如图所示电路中，电源电压恒定。闭合开关Sl、S2时，电阻的功率为25W；再断开开关S2，电阻Rl的功率为4W，此时电阻R2的功率为（ ）
A．6 WB．8WC．16WD．21W
23．灯泡L上标有“6V 6W”字样，测得该灯泡的电流随电压变化的关系如图甲所示．现把灯泡L接入如图乙所示的电路中，若电源电压为10V不变，电流表的量程为“0～0.6A”，电压表的量程为“0～15V”，则下列说法正确的是（ ）
A．灯泡L正常发光时，电压表的示数为6V
B．当电流表示数为0.4A时，电压表的示数为9V
C．灯泡L的电阻值随电压表的示数的增大而增大
D．为了保证电路安全，整个电路消耗的最大功率为10W
24．如图所示的电路，闭合开关，观察发现灯泡L1亮、L2不亮．调节变阻器滑片P，灯泡L1的亮度发生变化，但灯泡L2始终不亮．出现这一现象的原因可能是（ ）
A．灯泡L2灯丝断了
B．滑动变阻器短路了
C．灯泡L2短路了
D．滑动变阻器接触不良
25．如图所示，闭合开关后，电压表的读数3V，电源电压为7V，则（ ）
A．L1两端电压为3VB．L1和电源的电压为3V
C．L2两端电压为4VD．L2两端电压为3V
26．下列四幅图中，哪副图与如图所示的实验电路相对应（ ）
A．B．
C．D．
27．如图所示，现代家装中很多人都在家中安装“水地暖”，其管内使用热水为热媒传递热量，主要是利用水的（ ）
A．密度较大B．比热容较大C．沸点较高D．凝固点较高
28．如图所示,杆重和摩擦均不计,下列杠杆中能在水平位置平衡的是
A．B．
C．D．
29．在通常情况下，均属于导体的是（ ）
A．人体、海水、干木柴B．橡胶、铁钉、陶瓷
C．硬币、石墨、铜块D．水银、塑料、盐酸
30．下列符合安全用电规范的是
A．洗衣机的金属外壳接地B．控制电灯的开关接在零线上
C．使用绝缘皮破损的插头D．用潮湿的抹布擦电灯开关
二、填空题（每空1分，共10题，20分）
31．小明进教室里时发现，当闭合一个开关时，有两个灯泡同时亮，断开这个开关时，这两个灯泡同时熄灭，在正常惰况下，这两个灯泡应该是（____）（选填“串联”或“并联”）。要测量这些灯泡消耗电能的多少，应该用（____）（选填“电流表”、“电压表”或“电能表”）来测量。
32．如图所示，已知：R1=20Ω，R2=40Ω，R3=60Ω，电源电压恒为12V，当开关S闭合时，电阻R1、R2、R3组成_____（选填“串联”或“并联”）电路，电流表A1的示数和电流表A2的示数之比是________．
33．如图所示是定值电阻甲和标有“6V 3W”小灯泡乙的U-I图像．灯泡正常发光时的电流为_______A．若将两者并联在电路中，干路允许通过的最大电流为_______A．若将两者串联在电路中，该电路两端允许的最大电压为_______V。若两者串联在电路中，该电路两端的电压为7V时，电路消耗的总功率为_______W．
34．如图所示，电源电压保持3V不变，小灯泡L上标有“2.5V 0.2A”字样，小灯泡的阻值保持不变，开关S1闭合，S2断开时，灯泡正常发光，则R0的电阻值是_____Ω；若再闭合S2，小灯泡L亮度_____（选填“变亮”“变暗”或“不变”），电流表的示数变_____。
35．一导体两端电压为3V，通过的电流为0.3A，则此导体的电阻为________Ω；当该导体两端电压为0时，通过导体的电流是________A，导体的电阻为________Ω。
36．在装有红棕色二氧化氮气体的瓶子上面，倒扣一个空瓶子，两瓶口相对，中间用一块玻璃板隔开（如图甲所示）。抽出玻璃板后，上面瓶内气体颜色逐渐变红，这个现象说明__________________。 如图乙是某四冲程汽油机的________ 冲程。
37．与丝绸摩擦的玻璃棒A分别靠近悬挂的轻质带电小球B和C，发现B被排斥，C被吸引，则A、B、C三个带电体中带正电是_____；用久的风扇扇叶上布满灰尘主要是由于风扇旋转与空气发生摩擦而带电，带电体具有______的性质。
38．如图甲所示，把电阻R与灯L接在3V的电源上，电阻R与灯L的U-I图象如图乙所示，当S闭合时电路总电阻为_______Ω，L消耗的功率为________W，通电3min电阻R产生的热量为_______J。
39．英国著名的科学家_____，总结了伽利略等科学家对“力和运动的关系”研究，明确给出“惯性”的定义，详细阐述了“惯性定律”，奠定了经典力学的基础。为了纪念他对物理学的贡献，用他的名字作为物理量_____的单位。
40．如图甲，定值电阻R2的阻值为40Ω.闭合开关，电流表A1、A2的指针偏转均如图乙所示，则电流表A1的读数为_______A，电源电压为______V，R1的阻值为______Ω.
三、实验题（每空1分，共2题，15分）
41．小明利用图所示的实验装置探究“导体产生的热量与电阻大小的关系”。甲、乙两瓶中装有质量与初温都相同的煤油，甲瓶中铜丝的电阻比乙瓶中镍铬合金丝的电阻小。
(1)实验中煤油吸热的多少是通过______来反映的（选填“温度计示数”或“加热时间”）。
(2)为了在较短的时间内达到明显的实验效果，小明选用煤油而不用水做实验，是因为煤油的比热容_____水的比热容。（选填“大于”或“小于”）。
(3)通电一定时间后，乙瓶中的温度计示数升高的快，由此得出的实验结论是_______________________________________________________________。
(4)该实验中用到的研究物理问题的法是_________________。
42．小刚同学在“探究影响电流产生热量多少的因素”的实验中，使用了如图所示的装置。在两个相同的烧瓶中装有质量相同、初温相同的煤油，用两段电阻丝（RA＜RB）分别给两个烧瓶中的煤油加热，观察并记录两个烧瓶中温度计示数的变化情况，就可以对电流产生热量的多少进行比较。请你回答下列问题：
（1）小刚同学连接的电路是探究电流产生热量的多少与________是否有关；
（2）实验中，某一时刻两个烧瓶中温度计的示数如图所示，由此可知：________瓶中煤油吸收的热量多；
四、计算题（每题10分，共2题，20分）
43．先阅读下面材料，然后回答问题：
地热资源是目前全球倡导的绿色安全资源，它不受昼夜和季节变化的限制，不仅可为人们生活供热，还可以用于旅游、温泉保健、养殖热带鱼等。
（1）李强同学家每天用的热水若全部按50℃的热水计算，若将40kg的水从20℃加热到50℃需要吸收多少热量？（已知水的比热容是4.2103J/（kg·℃））
（2）若李强家用额定功率为1200W的电热水器烧水，在正常工作状态下烧热（1）问中的这些水至少需要多长时间？
（3）若用效率为60%的煤气炉烧水，烧热（1）问中的这些水需要多少m3煤气？（煤气的热值是4×107J/m3）
44．如图所示，是一个照明系统模拟控制电路.已知电源电压U=4.5V，定值电阻R1=5Ω。滑动变阻器R2上标有“25Ω 1A”，R3为光敏电阻，其阻值随光照度的变化遵循某一规律，部分数据如下表所示（相同条件下，光越强，光照度越大，光照度单位为勒克斯，符号为lx，白天光照度大于31x），当R1两端电压低至0.5V时，控制开关自动启动照明系统（不考虑控制开关对虚线框内电路的影响）。利用该装置可以实现当光照度低至某一设定值E0时，照明系统内照明灯自动工作。
（1）闭合开关S，将滑片P移至b端，求E0为多少?
（2）要使E0=1.5lx，则R2接入电路的电阻应调为多大?若环境的光照度降至1.5lx时能保持3min不变，求这段时间内R2消耗的电能?
（3）本系统可调E0的最小值是?
参考答案
一、选择题（每题1.5分，共30题，45分）
1、D
【解析】A、串联电路中各处电流相等，并联电路中干路的电流等于各支路电流之和，故A错误；
B、并联电路中，干路两端的电压等于每个支路两端的电压，也都等于电源电压，故B错误；
C、并联电路总电阻的倒数等于各并联导体电阻的倒数之和；故C错误；
D、并联电路中，各支路两端的电压相等，干路电流等于各支路电流之和即，电路消耗的总功率：，故并联电路总功率等于各用电器消耗的电功率之和；故D正确．
2、C
【解析】A．因为水的比热容较大，白天，水吸收热量，温度升高的少；夜晚水放出热量，温度降低的少，使得海边昼夜温差较小，故A不符合题意；
B．因为水的比热容较大，降低相同的温度，水放出的热量多，所以冬天暖气设备用水供暖，故B不符合题意；
C．给地面洒水降温是利用了蒸发吸热，由于水的蒸发会带走热量，不是利用水的比热容大的特点，与比热容无关，故C符合题意；
D．因为水的比热容较大，升高相同的温度，水吸收的热量多，所以用水来冷却汽车发动机，故D不符合题意；
3、B
【分析】当开关S1闭合、S2断开时，R1、R2串联，此时电压表测电源电压，电流表测总电流；若将两表互换位置，并同时闭合S1和S2，则R1、R2并联，电流表测通过R2的电流，电压表仍测电源电压．
【详解】当开关S1闭合、S2断开时，R1、R2串联，若将两表互换位置，并同时闭合S1和S2，则R1、R2并联．A、第二次两个电阻是并联的，电压表测得是电源电压，所以示数仍为6V，说法不正确，不符合题意； B、第一次两个电阻是串联的，总阻值R＝＝30Ω，所以R1＝R﹣R2＝30Ω﹣12Ω＝18Ω，说法正确，符合题意； C、第二次两个电阻是并联时，可以知道R2＝＝12Ω，所以R2的阻值为12Ω，说法不正确，不符合题意； D、同时闭合S1和S2时两个电阻是并联的，消耗的电功率P＝+＝5W，说法不正确，不符合题意；故选B．
4、B
【详解】电源电压保持不变，当开关闭合后．滑动变阻器的滑片P由b端向a端滑动的过程中，滑动变阻器的电阻变小，电路中的总电阻变小，根据欧姆定律知，电路中的总电流变大，电流表示数变大；定值电阻上的电压变大，但电压表与电流表的比值不变，为电阻电阻阻值，故正确为B。
5、B
【详解】由图知，在电压一定时，R1的电流是R2电流的2倍，根据U＝IR知，电压一定，电流与电阻成反比，所以R1的电阻是R2电阻的，即R1＜R2、R2＝2R1，故B正确。
6、A
【详解】A．德国物理学家欧姆最先通过实验归纳出一段导体中电流跟电压和电阻之间的定量关系，即欧姆定律，符合题意；
B．焦耳通过实验得出电流产生的热量与电阻、电流和时间的关系，即焦耳定律，不符合题意；
C．瓦特制造出第一台有实用价值的蒸汽机，不符合题意；
D．安培发现了电流间的相互作用力，并提出了著名的安培定律，不符合题意。
7、D
【详解】根据可知，在输出相同的有用机械能，甲的效率较低，说明甲的总功较多，即甲消耗汽油较多，乙消耗汽油较少，故选D。
8、C
【详解】串联在电路中，电流相同，为了不损坏灯泡所以该电路允许通过的最大电流为0.5A，电流若为0.5A，电阻不变所以电压和电流成正比, 则加在甲灯两端的电压为7.5V，则该串联电路两端允许加的最高电压为7.5V+10V=17.5V，选C。
9、B
【分析】由实物图分析电路的连接方式，再根据各选项故障分析电压表的示数情况．
【详解】由实物图知，两灯串联在电路中，电压表V1测电源电压，V2测L1两端电压，两盏灯均不发光，电压表V1、V2均有示数且示数相同，且电路中只有一处故障．
A、闭合开关，若灯L1短路，则V2无示数，V1有示数，不合题意；
B、闭合开关，若灯L1断路，电压表V2串联入电路中，示数几乎等于电源电压，所以两电压表示数都等于电源电压，符合题意；
C、闭合开关，若灯L2短路，L1应会发光，不符合题意；
D、闭合开关，若灯L2断路，电压表V2无示数，V1有示数，不符合题意．
故选B．
10、A
【详解】AC．神舟九号”实验飞船进入大气层到着陆的过程中，为了让飞船安全着陆，飞船下落的速度越来越慢，而质量不变，所以动能减小；飞船的高度减小，所以重力势能减小，所以飞船的机械能减小，故A错误，C正确；
BD．在返回过程中，需要克服摩擦做功，消耗机械能，将一部分机械能转化为内能，使飞船的外表内能增大，温度升高，故B正确，D正确．
11、D
【解析】分析：由图甲所示电路图可知，定值电阻R1与滑动变阻器R2串联，电压表测定值电阻R1的两端电压。
（1）由图甲所示电路可知，滑片在a端时，电路为R1的简单电路，电压表测电源两端电压，由图乙所示图像读出电源的电压；
（2）当滑片位于b端时，R1与R2的最大阻值串联，电压表的示数最小，根据图乙读出滑动变阻器的最大阻值，利用串联电路的电流特点和欧姆定律求出电路中的最小电流，再根据欧姆定律求出R1的阻值；
（3）当滑片在中点时，可以求出总电阻和总电流，然后根据求出通过R1产生的热量；
解答：由图甲所示电路图可知，定值电阻R1与滑动变阻器R2串联，电压表测定值电阻R1的两端电压。由图甲所示电路可知，当滑片在a端时，电路为R1的简单电路，电压表测电源两端电压，由图乙所示图像可知，电源电压U=6V，故A正确；当滑片位于b端时，R1与R2的最大阻值串联，电压表的示数最小，由图乙所示图像可知，变阻器的最大阻值R2=20Ω，故B正确；电压表的最小示数U1=2V，因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压：，因串联电路中各处的电流相等，所以，电路中的电流：， R1的阻值：，故C正确； 当滑片P移动中点时，电路的总电阻，总电流为，10s内电流通过R1产生的热量是
，故D错误
故选：D。
【点睛】本题考查了串联电路的特点和欧姆定律、电功率公式的应用，关键是从图像中读出滑动变阻器R2的阻值和对应电压表的示数。
12、A
【详解】A． 离开教室时随手关灯，可以节约电能，故A符合题意；
B． 夏天用空调时，把温度调得很低，这样会很浪费电能，故B不符合题意；
C． 经常开关电冰箱门，将会浪费电能，故C不符合题意；
D． 电视机长期处于待机状态，将会浪费电能，所以电视机不用时要切断电源，故D不符合题意。
故选A。
13、C
【详解】A．二氧化氮密度大于空气，抽出玻璃板密度大的下沉，密度小的空气上升，不能说明气体间可以发生扩散现象，故A错误；
B．悬挂重物不能把两铅块分开，确实可以说明分子间存在引力，但是分子间的相互作用力总是同时存在的，故B错误；
C．活塞压缩空气，硝化棉燃烧，此过程活塞对气体做功，机械能转化为空气的内能，热机压缩冲程也是如此，故C正确；
D．丁图气体膨胀对外做功，内能减少，温度降低，瓶口出现的白雾是液化了小水滴，水蒸气是看不到的，故D错误。
14、C
【详解】A. 由P=UI=可得，两灯泡的电阻分别为：
R甲===12Ω,R乙===6Ω，
则R甲>R乙，故A错误；
B. 两灯都正常发光时，由P=UI可得，通过两灯泡的电流分别为：
I甲===1A,I乙===1A，
则I甲=I乙，故B错误；
C. 由两灯泡的额定电流相等可知，两灯泡串联时可以同时正常发光，
此时电源的电压U=U甲+U乙=12V+6V=18V，故C正确；
D. 两灯并联后接在6V的电源上时,它们两端的电压均为6V,由P=UI=可知，甲灯的电阻大，其实际功率小，故D错误．
故选C．
15、C
【详解】由题意可知，测电笔测A、B、C、D四处，氖管都发光，测试E处，氖管不亮，这说明A、B、C、D四处与火线是连通的，而E处与火线没有连通，所以在D、E之间开路，故选C。
16、D
【详解】两个灯泡并联，电压表测量并联后的电压，也为电源电压，电流表与L1串联，测量通过L1的电流，若其中一个灯泡灭了，两表示数不变，说明电压表能与电源相通，L1中的电流不变，故L2断路。
故选D。
17、D
【解析】根据题意，声光控开关控制楼道灯，应在天黑时、有声音亮，而无声音灭，白天无论是否有声音灯不工作，则两个开关应串联，控制电灯。
A图，声控开关与灯并联，闭合时造成短路，不正确；
B图，两开关并联，控制电灯，任一开关闭合，灯都亮，不正确；
C图，光控开关与灯并联，闭合时造成短路，不正确；
D图，两开关闭合后，控制灯，只有两开关都闭合灯才会亮，故D正确。
选D。
点睛：重点是串联的特点，当开关串联时，只有所有的开关都闭合，电路接通，任一开关断开时，电路为断路。
18、C
【详解】从“U-I”关系图象可以看出，甲为滑动变阻器的关系图象，因为此时滑动变阻器连入电路的电阻为0，电路的总电阻最小，由欧姆定律可知通过电路的电流最大，它两端的电压为0，乙为电阻R1的图象，电流增大，它两端的电压增大；
A．当滑动变阻器的阻值最大时，两电阻串联，电路中的电流最小；由图乙可知，此时电路中的电流是0.2A，电阻R1的电压是2V，滑动变阻器两端的电压是4V；串联电路总电压等于各支路电压之和，电源电压为
U=U1+U2=2V+4V=6V，
故A错误；
B．定值电阻R1的阻值：
R1==10Ω，
故B错误；
CD．滑动变阻器的阻值最大为：
R2==20Ω，
即滑动变阻器R2的阻值变化范围为0～20Ω，变阻器滑片在中点时，电流表示数：
I′=，
故C正确，D错误。
19、D
【解析】A．物质是由分子组成的，分子是由原子组成的，故A错误；
B．扩散现象表明分子是运动的，故B错误；
C．固体、液体、气体都能发生扩散现象，故C错误；
D．分子间同时存在相互作用的引力和斥力，故D正确。
20、C
【详解】由图可知，灯泡L1和L2串联，电压表V1测量灯泡L1两端的电压，电压表V2测量灯泡L2两端的电压，两个电压表V1和V2的示数分别为10V和4V，所以灯泡L1两端的电压为10V，灯泡L2两端的电压为4V。
故选C。
21、C
【解析】试题分析：A、电饭锅工作时把电能转化为内能，是利用电流热效应工作的；
B、电热壶工作时把电能转化为内能，是利用电流热效应工作的；
C、电风扇工作时，主要把电能转化为机械能，不是利用电流热效应工作的；
D、电烤箱工作时把电能转化为内能，是利用电流热效应工作的．
故选C．
22、A
【详解】闭合开关S1、S2时，电路中只有电阻R1在工作，所以此时R1两端的电压等于电源电压，根据有
=25W
当断开开关S2之后，R1和R2串联在电路中，这时设R1两端的电压为U1，根据串联电路中电压的特点可知，R2两端的电压U2=U电源− U1，则有
=4W
所以
==
所以=，R2两端的电压U2=U电源− U1=，两者串联，所以通过两个电阻的电流相同，根据，I相同，所以这时两电阻的电功率之比等于两电阻两端电压之比，所以
=
因为=4W，所以P2=6W，故选A。
23、B
【解析】试题分析：灯泡正常发光时，两端的电压为6V，所以此时电压表的示数为10V-6V=4V，故A错；由甲图可知，当电流表示数为0.4A时，灯泡两端的电压为1V，所以此时电压表的示数为10V-1V=9V，故B正确；当电压表示数增大时，小灯泡两端的电压是减小的，由甲图可知，小灯泡的电阻随两端电压的减小而减小，故C错；灯泡的额定电流为1A，电流表的量程为“0～0.6A”，所以电路中的最大电流为0.6A，所以电路中消耗的最大功率为P=UI=10V×0.6A=6W，故D错；应选B．
【考点定位】欧姆定律 电功率的计算
24、C
【详解】分析实物图，看出灯泡L1和L2是串联连接，闭合开关，观察发现灯泡L1亮，说明电路不是断路，AD错误；L2不亮有可能是L2这里发生了短路故障，正确选C．
25、D
【分析】串联电路中各用电器电压之和等于电源电压。
【详解】根据图像灯泡串联，电压表测量L2的电压，电压表为3V，则L2两端的电压为3V，电源电压为7V，L1两端的电压为：
U1=7V-3V=4V；
故D正确。
故选D。
26、C
【详解】从实物图中可以看出，灯泡和电阻串联，电流表测量电路中的电流，电压表并联在电阻和开关的两端，电压表测量电阻两端的电压；
A．图中电压表串联在电路中，电流表和电阻并联，连接错误，不符合题意；
B．图中电压表测量电源电压，不符合题意；
C．灯泡和电阻串联，电流表测量电路中的电流，电压表并联在电阻和开关的两端，符合题意；
D．灯泡和电阻串联，电流表测量电路中的电流，电压表并联在电阻和电流表的两端，不符合题意。
故选C。
27、B
【详解】因为水的比热容较大，相同质量的水和其它物质比较，降低相同的温度，水放出的热量多，故家中安装“水地暖”，管内使用热水为热媒传递热量，故B正确。
28、C
【详解】设杠杆每一个格长度为l，
A．左边力和力臂的乘积为10N×3l，力和力臂的乘积为10N×2l，因为
10N×3l＞10N×2l，
不符合杠杆的平衡条件，所以左边下沉，杠杆不能平衡，故A不符合题意；
BD．力F和物体对杠杆的作用效果一致，使杠杆沿逆时针转动，此时杠杆不能平衡，故B和D均不符合题意；
C．左边力和力臂的乘积为10N×3l，右边力和力臂的乘积为15N×2l，因为
10N×3l=15N×2l，
符合杠杆的平衡条件，所以杠杆平衡，故C符合题意。
29、C
【解析】
容易导电的物体叫做导体；不容易导电的物体叫做绝缘体．常见的导体：金属、石墨、人体、大地、湿润的物体、含杂质的水、酸碱盐的水溶液等．常见的绝缘体：橡胶、玻璃、塑料、油、陶瓷、纯水、空气等．在选项A中干木柴不是导体，故选项A不符合题意；在选项B中橡胶、和陶瓷不是导体，故选项B不符合题意；在选项C中全是是导体，故选项C不符合题意；在选项D中塑料不是导体，故选项D不符合题意．
30、A
【解析】A．洗衣机在工作时让金属外壳接地可以防止漏电导致金属外壳带电而发生触电事故，此做法符合安全用电原则，故A项符合题意；
B．电灯的开关接在了零线上时，更换灯泡时易发生触电事故，此做法不符合安全用电原则，故B项不符合题意；
C．使用绝缘皮破损的插头，人很容易接触到火线而发生危险，不符合安全用电要求，故C项不符合题意；
D．用潮湿的抹布擦电灯开关时，因为水属于导体，有可能使电流通过水传到人体上，使人体触电，不符合安全用电原则，故D项不符合题意。
二、填空题（每空1分，共10题，20分）
31、并联 电能表
【详解】[1] 在正常惰况下，教室的灯一个灯丝断了后，另一个仍亮，说明两者是并联关系，一个开关能控制两个灯泡，要求开关串联在干路上。
[2]消耗的电能等于电流做的功，根据 可知只测电流、电压都不能得出电能多少，只有电能表能测出消耗电能多少，故应为电能表。
32、并联 9：1
【详解】由图示电路图分析可知，当开关S闭合时，电阻R1、R2、R3是并列连接的，它们的连接方式为并联；电流表A1测通过电阻R2、R3的电流，电流表A2测流过电阻R1、R2的电流，R1与R2并联的总电阻为（40/3）Ω，R2与R3并联的总电阻为24Ω，由于并联电路中电压相等，电流与电阻成反比，所以电流表示数之比为24Ω：（40/3）Ω=9：1．
33、0.5 1.1 11 2.8
【详解】[1]灯泡正常发光时即灯泡两端电压是6V时，从图中可以看到，电流为0.5A；
[2]若将两者并联在电路中，灯泡两端电压最大只能是6V，这时定值电阻甲两端电压也是6V，从图中可以看到，流过甲的电流是0.6A，流过乙的电流是0.5A，那么干路允许通过的最大电流为
[3]若将两者串联在电路中，电路中的最大电流只能是0.5A，这时乙的电压是6V，甲的电压是5V，所以该电路两端允许的最大电压为
[4]若两者串联在电路中，该电路两端的电压为7V时，从图中可以看到，当电流是0.4A时，甲的电压是4V，乙的电压是3V，这种情况符合条件，所以电路消耗的总功率为
34、2.5 变暗 大
【详解】[1]开关S1闭合，S2断开时，灯泡与R0串联，电流表测量电路电流。因为灯泡正常发光，所以电路电流为0.2A；由可得，
又因为串联电路的总电阻等于各部分电阻之和，所以R0的阻值：
[2]S1、S2均闭合时，灯泡与R并联后再与R0串联，电流表测量干路电流。因为并联后的总电阻变小，所以灯泡与R并联后总电阻小于灯泡的阻值，而R0的阻值不变，因此电路的总电阻会变小。由于串联电路起分压作用，所以灯泡与R并联的电路两端电压将变小，由可知，灯泡的实际功率变小，故灯泡的亮度变暗；
[3]由可知，电路的总电流变大，即电流表的示数变大。
故答案为；变暗；大。
35、10 0 10
【详解】[1]已知电阻两端的电压和通过导体的电流，根据欧姆定律的公式变形计算出导体的阻值,即：
；
[2]当两端电压为0时，通过导体的电流为0A。
[3]导体的电阻与两端的电压和通过的电流无关，电阻大小取决于导体的材料、长度、横截面积，该导体两端电压为0时，导体的电阻值仍然不变为10Ω。
36、分子在不停的做无规则运动 压缩
【详解】[1]虽然二氧化氮的密度大于空气密度，但是它也会运动到上面的瓶子内，上面瓶内气体的颜色逐渐变成红，这说明气体分子在不停地做无规则运动，是扩散现象；
[2]由图可知，两个气门都关闭，活塞向上运动，因此是压缩冲程。
37、AB； 吸引轻小物体。
【详解】[1] 与丝绸摩擦过玻璃棒A带正电，分别靠近悬挂的轻质带电小球B和C，发现B被排斥，说明B带正电，C被吸引，说明C带负电，则A、B、C三个带电体中带正电是AB；
[2] 由于风扇旋转与空气发生摩擦而带电，带电体具有吸引轻小物体的性质，因此用久的风扇扇叶上布满灰尘。
38、5 0.9 162
【详解】[1]由图甲可知，电阻R与灯L并联接在3V的电源上，因并联电路各支路两端的电压相等，则电阻R与灯L的电压都为3V，由图乙可知，通过电阻R与灯L的电流：
IR=IL=0.3A，
电路中的总电流：
I=IR+IL=0.3A+0.3A=0.6A；
根据欧姆定律，电路中的总电阻：
R=Ω；
[2]灯L消耗的功率：
PL=ULIL=3V×0.3A=0.9W；
[3]通电3min电阻R产生的热量：
Q＝UIRt＝3V×0.3A×3×60s＝162J。
39、牛顿 力
【详解】[1]科学家牛顿在伽利略对力与运动关系的研究基础上，总结前人的研究成果明确给出了惯性的定义。
[2]为了纪念牛顿对物理学的贡献，用他的名字作物力的单位。
40、1.5 12 10
【详解】[1]由电路图可知：两电阻并联，电流表A1测的是干路电流，电流表A2测的是通过R2的电流；已知两个电流表指针偏转相同，由于并联电路中，干路中的电流等于各支路电流之和，
所以，A1选择的量程是0∼3A，分度值为0.1A，则A1的示数为I总=1.5A；
[2]电流表A2选择的量程是0∼0.6A，分度值是0.02A，则A2的示数为I2=0.3A，所以电源电压为：
U=I2R2=0.3=12V
[3]根据并联电路的电流规律得通过电阻R1的电流为：
I1=I总−I2=1.5A−0.3A=1.2A。
R1的阻值：
R1= = =10Ω。
三、实验题（每空1分，共2题，15分）
41、温度计示数 小于 在电流和通电时间相同时，导体电阻越大产生的热量越多 控制变量法
【分析】(1)导体产生的热量是要通过煤油的温度变化体现出来。
(2)为了在较短的时间内达到明显的实验效果，即观察到得温度计示数变化大，则在同质量吸收相同热量的条件下，比热容小的液体温度变化大。
(3)使用相同质量的煤油，通电一定时间后，乙瓶中的温度计示数升高的快，说明乙瓶中的煤油吸收的热量多，即乙瓶中的镍铬合金丝产生的热量多；由此得出结论。
(4)知道热量与电流、电阻及通电时间有关，可变因素较多，本题是在电流、时间相同的前提下，使用不同的电阻，探究热量与电阻的关系，这采用的是控制变量法。
【详解】(1)[1]因为甲、乙两瓶中装有质量与初温都相同的煤油，吸热量，与成正比，所以吸热的多少是通过温度计示数来表示。
(2)[2]由可知，相同Q在c较小时可获得较大的，温度变化明显，煤油的比热容比水小，所以选煤油。
(3)[3]由可知，大说明多，可知相同的电流、通电时间相同时，电阻越大产生的热量越多。
(4)[4]人工控制其它物理量不变或相同，研究一个物理量与另一个物理量的关系，控制变量法。
42、电阻 乙
【详解】(1)[1]题图中两烧瓶内的电阻丝串联，而且电阻丝的阻值RA＜RB,通过的电流和通电时间相同，所以研究的是电流产生热量的多少跟电阻的大小的关系；
(2)[2]甲温度计的示数为63℃，乙温度计的示数为68℃，因为瓶内煤油的质量相同、初温相同，所以乙瓶中煤油吸收的热量最多。
四、计算题（每题10分，共2题，20分）
43、 (1) 5.04×106J（2）70min（3）0.21m3
【分析】
【详解】
(1)加热水所用的热量
Q=cm (t−t0)=4.2×103J/(kg⋅℃)×40kg×(50−20)℃=5.04×106J
加热这些水需要5.04×106J。
(2)要烧热这些水需要的能量为
Q=W=Pt
则
t===4200s=70min
用热水器烧水用时70min。
(3)若用煤气烧水时，由
Q=qV×60%
得
V===0.21m3
用煤气烧水用气0.21m3。
答：(1)加热这些水需要5.04×106J；
(2)用热水器烧水用时70min；
(3)用煤气烧水用气0.21m3。
44、 (1)；(2)；；(3)
【详解】(1)由题意可知，当R1两端电压低至0.5V时，这时电路中的电流大小是
电路中的总电阻是
由于滑片P移至b端，则，那么
从表中数据可知，这时光照度是；
(2)要使E0=1.5lx，这时，，则
即R2接入电路的电阻应调为；
由题意可知，若环境的光照度降至1.5lx时能保持3min不变，求这段时间内R2的电阻大小是，这段时间内R2消耗的电能是
；
(3)由上述可知，启动照明系统时，控制电路的总电阻是，且光照度与光敏电阻阻值的乘积不变，当滑动变阻器接入电路的电阻是零时，光敏电阻R3的阻值最大，这时光照度的值最小，光敏电阻的最大阻值是
因为，所以
。
答：(1)闭合开关S，将滑片P移至b端，E0为；
(2)要使E0=1.5lx，则R2接入电路的电阻应调为；若环境的光照度降至1.5lx时能保持3min不变，这段时间内R2消耗的电能是；
(3)本系统可调E0的最小值是。
光照度E/1x
0.5
1
1.5
2
2.5
3
光敏电阻R3阻值/Ω
60
30
20
15
12
10
