中考物理复习必考实验19：探究影响导体电阻大小的因素课件

这是一份中考物理复习必考实验19：探究影响导体电阻大小的因素课件，共19页。PPT课件主要包含了比较电流表示数，转换法，保持不变等内容，欢迎下载使用。

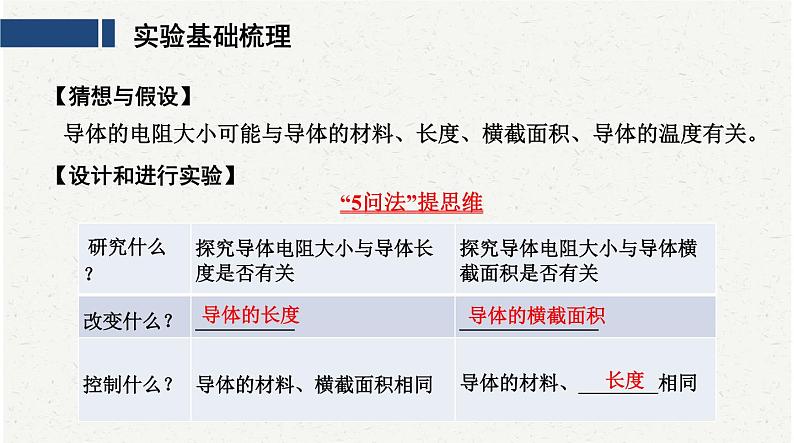

【猜想与假设】 导体的电阻大小可能与导体的材料、长度、横截面积、导体的温度有关。【设计和进行实验】“5问法”提思维

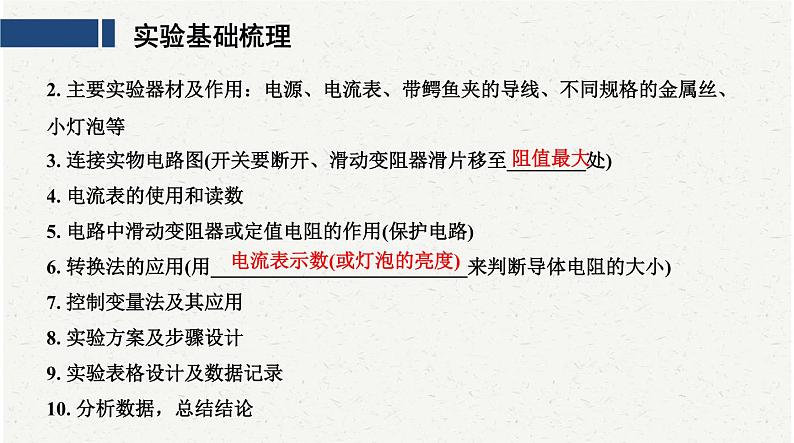

2. 主要实验器材及作用：电源、电流表、带鳄鱼夹的导线、不同规格的金属丝、小灯泡等3. 连接实物电路图(开关要断开、滑动变阻器滑片移至________处)4. 电流表的使用和读数5. 电路中滑动变阻器或定值电阻的作用(保护电路)6. 转换法的应用(用__________________________来判断导体电阻的大小) 7. 控制变量法及其应用8. 实验方案及步骤设计9. 实验表格设计及数据记录10. 分析数据，总结结论
电流表示数(或灯泡的亮度)

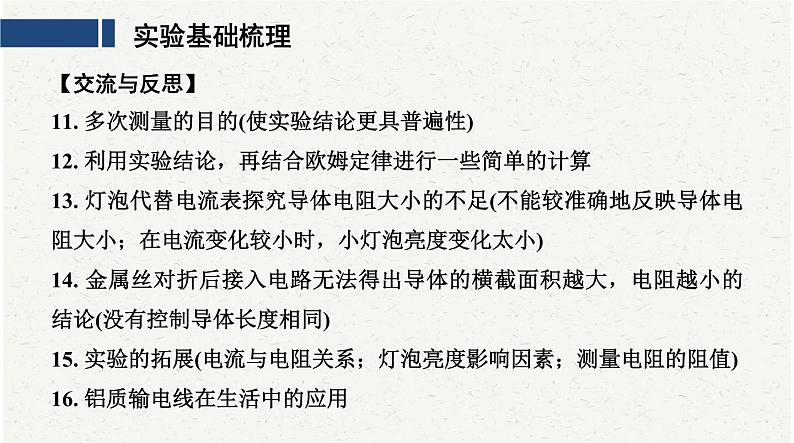

【交流与反思】11. 多次测量的目的(使实验结论更具普遍性) 12. 利用实验结论，再结合欧姆定律进行一些简单的计算13. 灯泡代替电流表探究导体电阻大小的不足(不能较准确地反映导体电阻大小；在电流变化较小时，小灯泡亮度变化太小)14. 金属丝对折后接入电路无法得出导体的横截面积越大，电阻越小的结论(没有控制导体长度相同)15. 实验的拓展(电流与电阻关系；灯泡亮度影响因素；测量电阻的阻值)16. 铝质输电线在生活中的应用

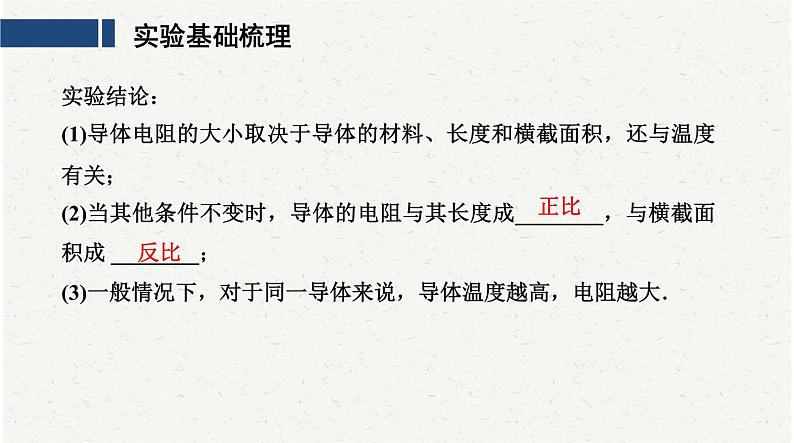

实验结论：(1)导体电阻的大小取决于导体的材料、长度和横截面积，还与温度有关；(2)当其他条件不变时，导体的电阻与其长度成________，与横截面积成 ________；(3)一般情况下，对于同一导体来说，导体温度越高，电阻越大．

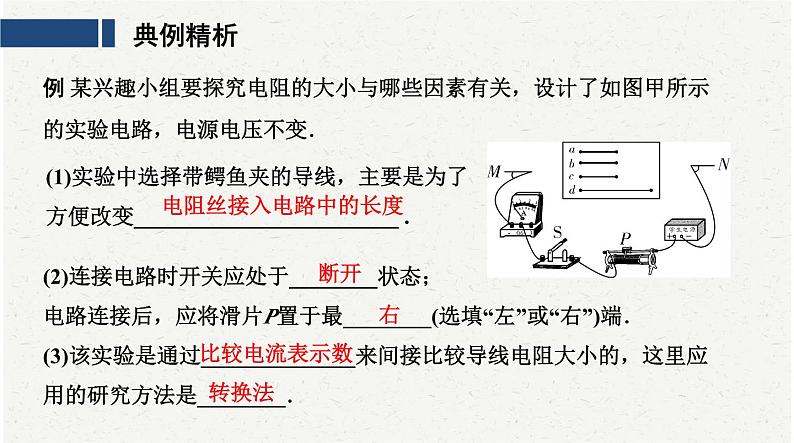

例 某兴趣小组要探究电阻的大小与哪些因素有关，设计了如图甲所示的实验电路，电源电压不变．
(1)实验中选择带鳄鱼夹的导线，主要是为了方便改变________________________ .
电阻丝接入电路中的长度
(2)连接电路时开关应处于________状态；电路连接后，应将滑片P置于最________(选填“左”或“右”)端．(3)该实验是通过______________来间接比较导线电阻大小的，这里应用的研究方法是________．

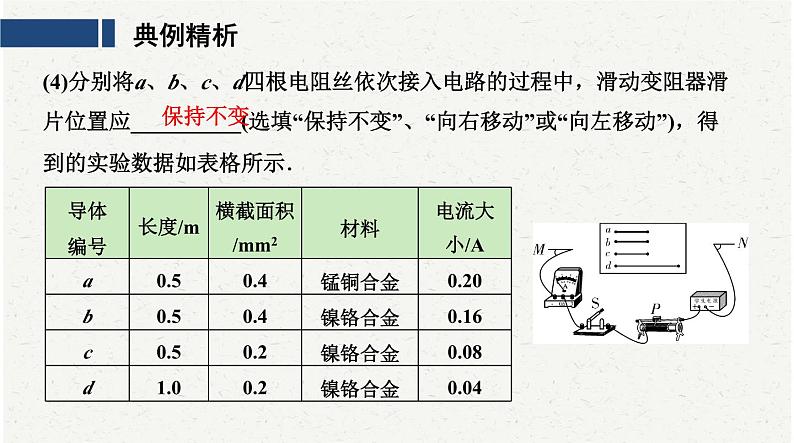

(4)分别将a、b、c、d四根电阻丝依次接入电路的过程中，滑动变阻器滑片位置应__________(选填“保持不变”、“向右移动”或“向左移动”)，得到的实验数据如表格所示．
①分别将电阻丝a、b接入电路，这是为了探究电阻大小与导体的________的关系，根据表格数据可知电阻丝a的阻值________(选填“大于”、“等于”或“小于”)电阻丝b的阻值．②为了验证“导体电阻跟长度有关”，可选用的导体是________(填导体编号)．③为了探究电阻大小与横截面积的关系，应选择________(填导体编号)进行实验，其结论是其他因素相同时，导体横截面积越大，导体的电阻越____．
(5)实验完成后，某同学想探究导体的电阻大小与温度的关系，他利用如图乙所示电路进行实验，闭合开关后，用酒精灯给细铁丝加热，在铁丝温度逐渐升高并发红的过程中，观察到电流表的示数________，小灯泡的亮度________(选填“变亮”或“变暗”)．这个实验说明，铁丝的电阻随温度的升高而________(选填“变大”或“变小”)．
1.为探究影响导体电阻大小的因素，小明找到了不同规格的导线，如表所示．
(1)要探究电阻大小与导体长度的关系，应选择 和 两根导线进行实验；(2)要探究电阻大小与导体材料的关系， 应选择 和 两根导线进行实验；(3)小明用A、C两根导线探究了电阻大小与导体横截面积的关系，则导线C的长度应为
【答案】（1）A；B；（2）A；D；（3）L0
2.某物理兴趣小组在“探究导体电阻大小与导体长度的关系”实验中，他们在如图所示电路中的A、B两点间接入待研究的电阻丝，电源电压恒定。忽略电阻丝电阻随温度变化的影响，待用电阻丝的规格如表格所示。
(1)他们应选择序号为______的两根电阻丝来研究；(2)从表中所给电阻丝的规格看，还可以用这些电阻丝来做另一个探究实验，即探究导体电阻大小与导体______的关系，这次你应该选择序号为______的两根电阻丝来做实验。
【答案】 (1)3、4 (2)横截面积 2、4
3.小明探究铅笔芯的电阻大小与长度的关系时，找来一支铅笔芯，测量其长度并用两枚金属回形针夹住其两端进行实验。(1)图甲是测铅笔芯电阻的电路，请用笔画线代替导线将其连接完整。_______________
①闭合开关，发现两电表均无示数，为排查故障他将电压表改接在变阻器两端，发现电压表有示数，则电路故障可能是____｡②排除故障，移动滑片P，电流表示数为0.14A时，电压表示数如图乙，为____V，测出的电阻为____Ω｡(2)移动回形针，改变并测量铅笔芯接入电路的长度，实验时发现电流表损坏，他又设计了图丙电路测量电阻。①正确连好电路，闭合开关S，将开关S1先拨至b，移动滑动变阻器滑片P，使电压表示数为U。
②再将S1拨至a，调节电阻箱旋钮至图丁位置，观察到电压表示数略大于U，他把“×1”挡的旋钮又旋了一格，发现电压表示数略小于U，此时他_____(选填“应”或“不应”)再调节滑动变阻器，以使电压表的示数恰好为U。
③推断铅笔芯接入电路的阻值_____(填写范围)。(3)小明由上述两次实验，得出铅笔芯电阻与长度的关系，请评价他在探究过程中的不足之处∶______｡
【答案】 (1)如图所示
(2)滑动变阻器断路 (3) 2.8V (4)20 (5)不应 (6) 14Ω~15Ω (7)实验次数太少，具有偶然性。
