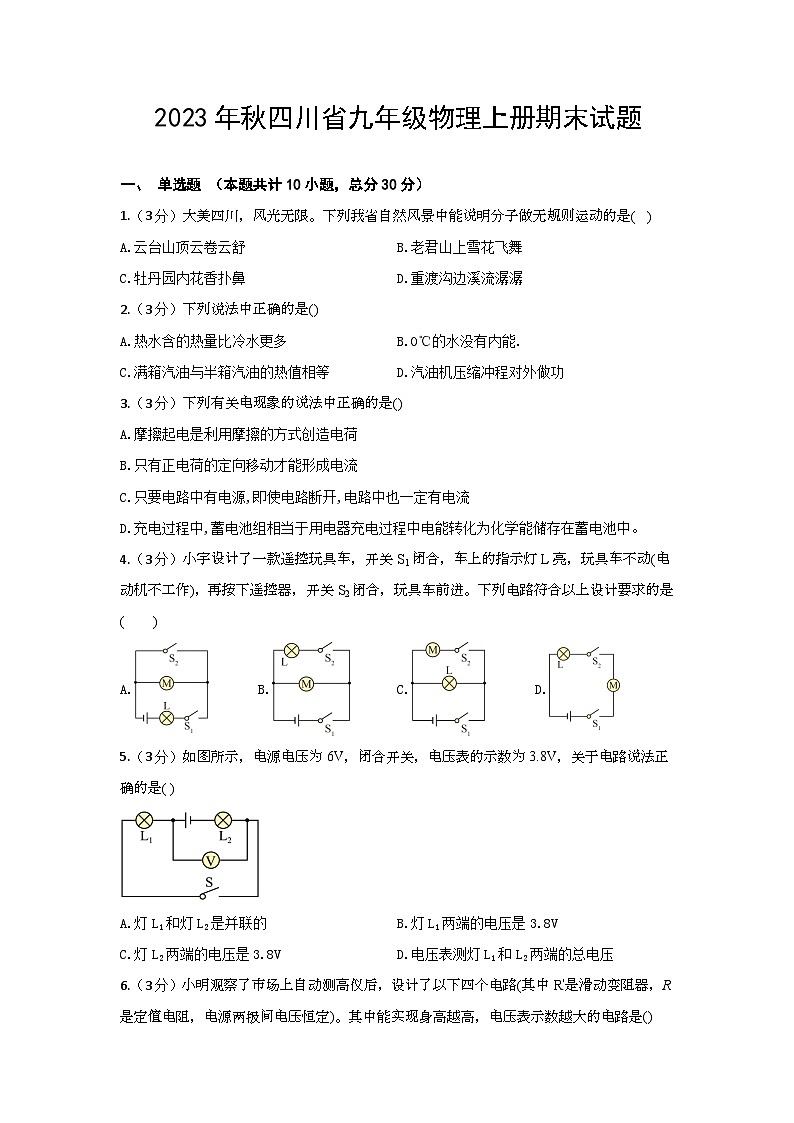

2023年秋四川省九年级物理上册期末试题（含选择题答案）

这是一份2023年秋四川省九年级物理上册期末试题（含选择题答案），共7页。试卷主要包含了 单选题， 填空题， 作图题， 实验题， 计算题等内容，欢迎下载使用。
一、 单选题 （本题共计10小题，总分30分）
1.（3分）大美四川，风光无限。下列我省自然风景中能说明分子做无规则运动的是( )
A.云台山顶云卷云舒B.老君山上雪花飞舞
C.牡丹园内花香扑鼻D.重渡沟边溪流潺潺
2.（3分）下列说法中正确的是()
A.热水含的热量比冷水更多B.0℃的水没有内能.
C.满箱汽油与半箱汽油的热值相等D.汽油机压缩冲程对外做功
3.（3分）下列有关电现象的说法中正确的是()
A.摩擦起电是利用摩擦的方式创造电荷
B.只有正电荷的定向移动才能形成电流
C.只要电路中有电源,即使电路断开,电路中也一定有电流
D.充电过程中,蓄电池组相当于用电器充电过程中电能转化为化学能储存在蓄电池中。
4.（3分）小宇设计了一款遥控玩具车，开关S1闭合，车上的指示灯L亮，玩具车不动(电动机不工作)，再按下遥控器，开关S2闭合，玩具车前进。下列电路符合以上设计要求的是( )
A.B.C.D.
5.（3分）如图所示，电源电压为6V，闭合开关，电压表的示数为3.8V，关于电路说法正确的是( )
A.灯L1和灯L2是并联的B.灯L1两端的电压是3.8V
C.灯L2两端的电压是3.8VD.电压表测灯L1和L2两端的总电压

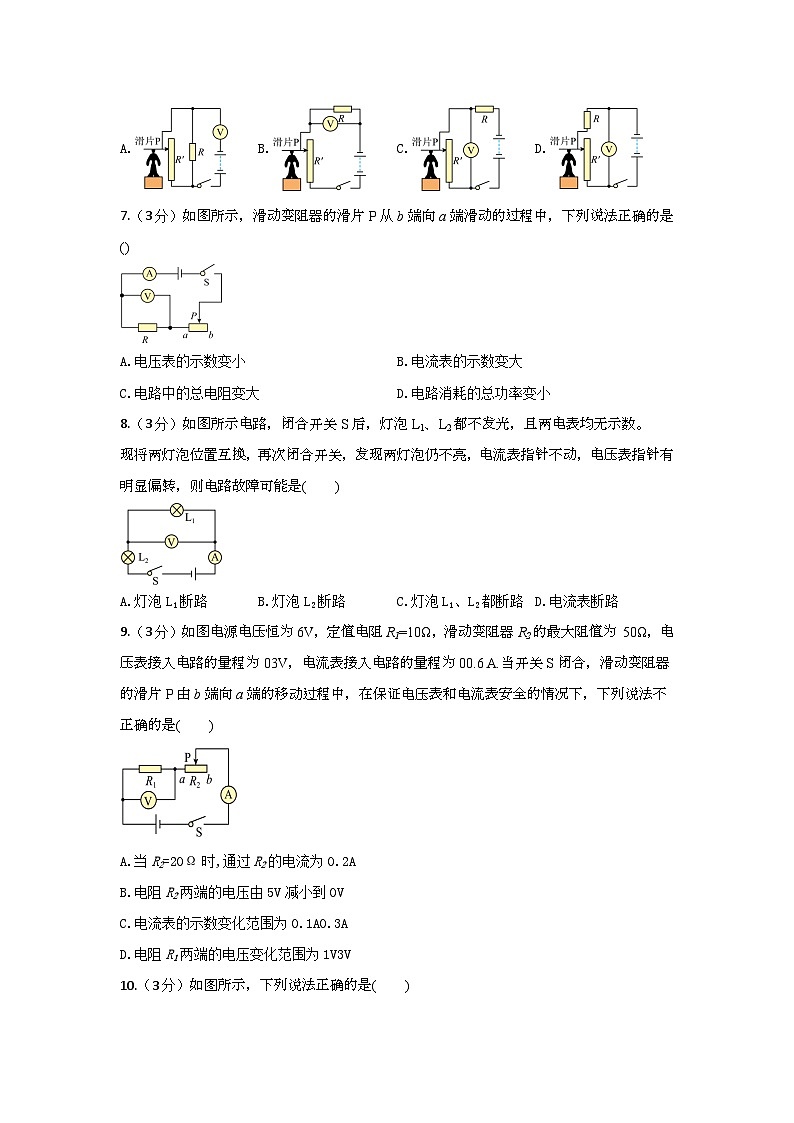

6.（3分）小明观察了市场上自动测高仪后，设计了以下四个电路(其中R'是滑动变阻器，R是定值电阻，电源两极间电压恒定)。其中能实现身高越高，电压表示数越大的电路是()
A.B.C.D.
7.（3分）如图所示，滑动变阻器的滑片P从b端向a端滑动的过程中，下列说法正确的是()
A.电压表的示数变小B.电流表的示数变大
C.电路中的总电阻变大D.电路消耗的总功率变小
8.（3分）如图所示电路，闭合开关S后，灯泡L1、L2都不发光，且两电表均无示数。 现将两灯泡位置互换，再次闭合开关，发现两灯泡仍不亮，电流表指针不动，电压表指针有明显偏转，则电路故障可能是( )
A.灯泡L1断路B.灯泡L2断路C.灯泡L1、L2都断路D.电流表断路
9.（3分）如图电源电压恒为6V，定值电阻R1=10Ω，滑动变阻器R2的最大阻值为 50Ω，电压表接入电路的量程为03V，电流表接入电路的量程为00.6 A.当开关S闭合，滑动变阻器的滑片P由b端向a端的移动过程中，在保证电压表和电流表安全的情况下，下列说法不正确的是( )
A.当R2=20Ω时,通过R2的电流为0.2A
B.电阻R2两端的电压由5V减小到0V
C.电流表的示数变化范围为
D.电阻R1两端的电压变化范围为1V3V
10.（3分）如图所示，下列说法正确的是( )
A.图甲实验现象是由物理学家法拉第发现的
B.图乙中,闭合开关,当导体在磁场中沿竖直方向上下运动时,电流表指针会偏转
C.图丙是发电机的工作原理图
D.图丁中动圈式扬声器(喇叭)的工作原理和丙图的实验原理相同
二、 填空题 （本题共计5小题，总分22分）
11.（4分）如图所示，小明用与毛皮摩擦过的橡胶棒接触验电器的金属球，发现验电器原本闭合的两片金属箔张开一定角度，此时验电器的金属箔带___________(选填“正”或“负”)电荷，瞬间电流方向是___________(选填“橡胶棒到验电器”或“验电器到橡胶棒”)。
12.（6分）某学校为了保证学生饮水卫生，学校决定为学生供应开水，工人师傅用锅炉将300kg、20℃的水烧开(在一标准化大气压下)，这些水要吸收_____________J的热量。而实际烧了10kg的无烟煤，这些煤完全燃烧放出_____________J的热量。该锅炉的效率为__________。[q无烟煤=3.0×107J/kg，c水=4.2×103J/(kg·℃)]
13.（4分）如图所示的电路图，①若闭合S2，断开S1、S3时，两灯_______联；②若闭合S1、S3，断开S2时，两灯_______联；
14.（4分）如图所示的电路中，电阻R0=12 Ω，闭合开关S1，将单刀双掷开关S2掷于a端，电压表示数为2.5 V；将S2切换到b端，电压表示数为1.5 V，此时电路电流为___________A，电阻R0 ：Rx为___________。
15.（4分）小理在“探究电流与电压的关系”时，将记录整理实验数据绘制成如图的I-U关系图像，当把甲、乙两个电阻串联在电压为12V的电源上，电路中的电流是______A；如并联后接在电压为12V的电源上，电路的总功率为______W。
三、 作图题 （本题共计2小题，总分6分）
16.（3分）请你根据如图甲所示的实物图，在如图乙所示的方框中画出对应的电路图。
17.（3分）如图所示，闭合开关时，通电螺线管旁边的小磁针S极发生逆时针偏转。请判定通电螺线管右端的极性、判断电源的“+” “-”极、标出P点的磁感线方向。
( )
四、 实验题 （本题共计3小题，总分13分）
18.（3分）如图是探究“电流通过导体时产生的热量与哪些因素有关”的实验装置，两个透明容器中密封着初温、质量相同的空气。
(1)利用甲装置可探究电流通过导体产生的热量与_______________的关系；
乙装置中电阻R3的作用是使通过R1和R2中的电流________(选填“相等”或“不相等”)。通过观察乙装置，可得________(选填“左”或“右”)侧容器中电阻丝产生的热量较多。
19.（6分）某实验小组在“测量小灯泡的电功率”的实验中，设计了如图甲所示的电路图，并进行实验。(小灯泡的额定电压为2.5V)
(1)该小组的同学所依据的实验原理是_________。(2)连接电路时开关应该_________。
(3)图乙是该小组的一位同学连接的电路，其他同学指出电路中有一根导线连接错误，请你在连接错误的导线上打“×”，并用笔画线代替导线将电路改接正确。
(4)排除故障后，调节滑动变阻器的滑片，改变小灯泡两端的电压进行了4次测量，并将有关数据及现象记录在下表中
(5)小灯泡的额定功率为_______W，小灯泡的亮度取决于其_______(选填“实际”或“额定”)功率
20.（4分）在“影响电磁铁磁性强弱的因素”实验中，小明制成简易电磁铁甲、乙，并设计了如图所示的电路。
(1)实验中用__________________来反映电磁铁的磁性强弱；
(2)根据图示的情境可知，__________(填“甲”或“乙”)的磁性强，说明电流一定时，________________，电磁铁磁性越强；
(3)电磁铁吸引的大头针下端分散的原因是____________________________。
五、 计算题 （本题共计2小题，总分14分）
21.（6分）如图所示的电路中，电源电压保持不变，定值电阻R1=30Ω，当只闭合开关S时，电流表示数为0.2A； 当闭合开关S、S1时，电流表示数为0.5A，求：
(1)电源电压；
(2)定值电阻R2的阻值；
(3)当闭合开关S、S1时，通电5min电流通过定值电阻R1做的功。
22.（8分）如图甲所示的电路中，电源电压不变，灯泡L标有“6V 3W”的字样，灯丝电阻随温度的变化忽略不计。当开关S1和S2都闭合，滑动变阻器的滑片P移到a端时，灯泡恰好正常发光，电流表的指针静止时如图乙所示，求：
(1)电源电压；
(2)滑动变阻器的最大阻值；
(3)当开关S1闭合、S2断开，滑动变阻器的滑片P移到b端时，求灯泡L的实际功率；
(4)整个电路消耗的最小电功率。
答案
一、 单选题 （本题共计10小题，总分30分）
1.（3分）【答案】C
2.（3分）【答案】B
3.（3分）【答案】D
4.（3分）【答案】C
5.（3分）【答案】A
6.（3分）【答案】B
7.（3分）【答案】C
8.（3分）【答案】A
9.（3分）【答案】D
10.（3分）【答案】D
