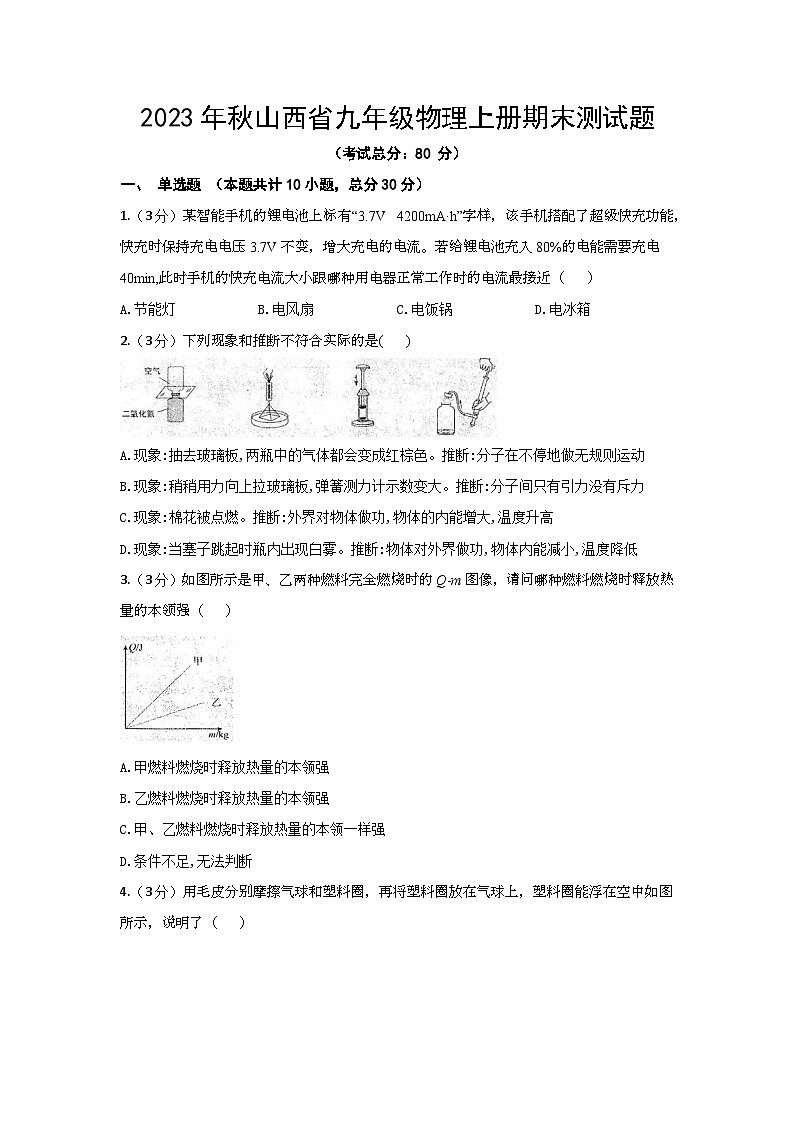

2023年秋山西省九年级物理上册期末测试题（含答案）

这是一份2023年秋山西省九年级物理上册期末测试题（含答案），共11页。试卷主要包含了 单选题， 实验题， 填空题， 作图题， 综合题， 简答题， 计算题等内容，欢迎下载使用。

一、 单选题 （本题共计10小题，总分30分）
1.（3分）某智能手机的锂电池上标有“3.7V 4200mA·h”字样，该手机搭配了超级快充功能，快充时保持充电电压3.7V不变，增大充电的电流。若给锂电池充入80%的电能需要充电40min,此时手机的快充电流大小跟哪种用电器正常工作时的电流最接近（ ）
A.节能灯 B.电风扇 C.电饭锅 D.电冰箱
2.（3分）下列现象和推断不符合实际的是( )
A.现象:抽去玻璃板,两瓶中的气体都会变成红棕色。推断:分子在不停地做无规则运动
B.现象:稍稍用力向上拉玻璃板,弹簧测力计示数变大。推断:分子间只有引力没有斥力
C.现象:棉花被点燃。推断:外界对物体做功,物体的内能增大,温度升高
D.现象:当塞子跳起时瓶内出现白雾。推断:物体对外界做功,物体内能减小,温度降低
3.（3分）如图所示是甲、乙两种燃料完全燃烧时的Q-m图像，请问哪种燃料燃烧时释放热量的本领强（ ）
A.甲燃料燃烧时释放热量的本领强
B.乙燃料燃烧时释放热量的本领强
C.甲、乙燃料燃烧时释放热量的本领一样强
D.条件不足,无法判断

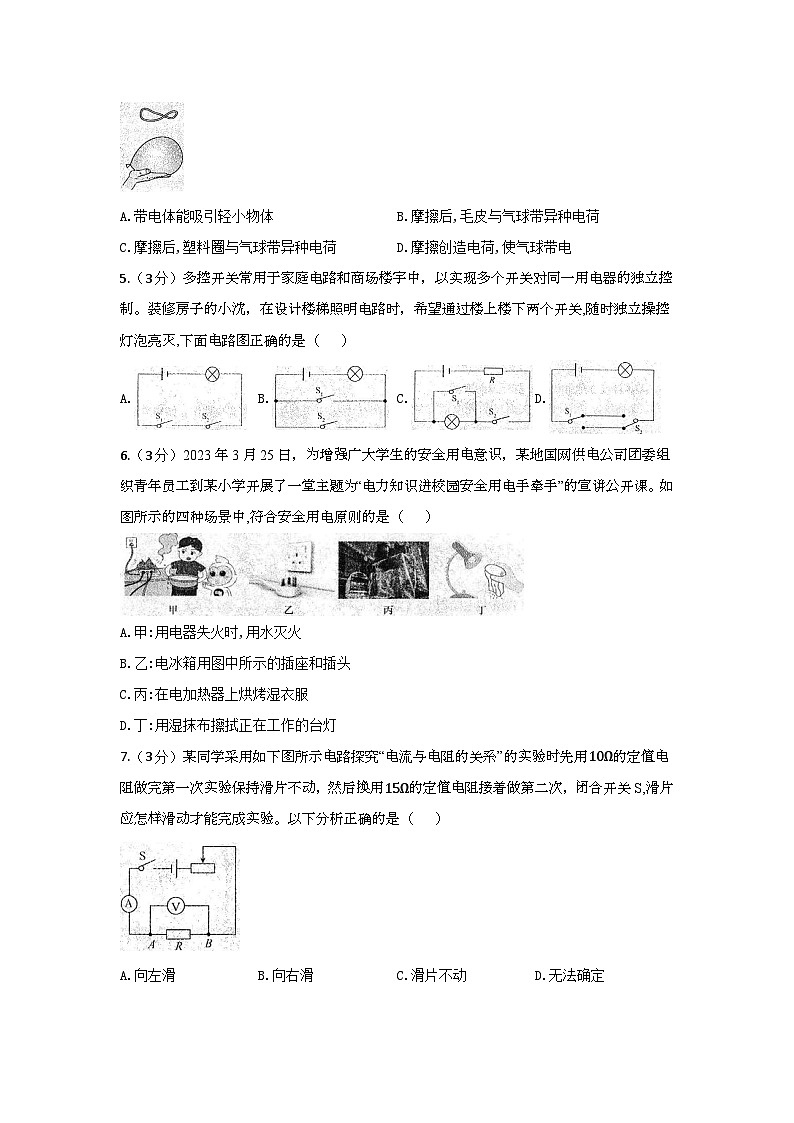

4.（3分）用毛皮分别摩擦气球和塑料圈，再将塑料圈放在气球上，塑料圈能浮在空中如图所示，说明了（ ）
A.带电体能吸引轻小物体B.摩擦后,毛皮与气球带异种电荷
C.摩擦后,塑料圈与气球带异种电荷D.摩擦创造电荷,使气球带电
5.（3分）多控开关常用于家庭电路和商场楼宇中，以实现多个开关对同一用电器的独立控制。装修房子的小沈，在设计楼梯照明电路时，希望通过楼上楼下两个开关,随时独立操控灯泡亮灭,下面电路图正确的是（ ）
A.B.C.D.
6.（3分）2023年3月25日，为增强广大学生的安全用电意识，某地国网供电公司团委组织青年员工到某小学开展了一堂主题为“电力知识进校园安全用电手牵手”的宣讲公开课。如图所示的四种场景中,符合安全用电原则的是（ ）
A.甲:用电器失火时,用水灭火
B.乙:电冰箱用图中所示的插座和插头
C.丙:在电加热器上烘烤湿衣服
D.丁:用湿抹布擦拭正在工作的台灯
7.（3分）某同学采用如下图所示电路探究“电流与电阻的关系”的实验时先用10Ω的定值电阻做完第一次实验保持滑片不动，然后换用15Ω的定值电阻接着做第二次，闭合开关S,滑片应怎样滑动才能完成实验。以下分析正确的是（ ）
A.向左滑B.向右滑C.滑片不动D.无法确定

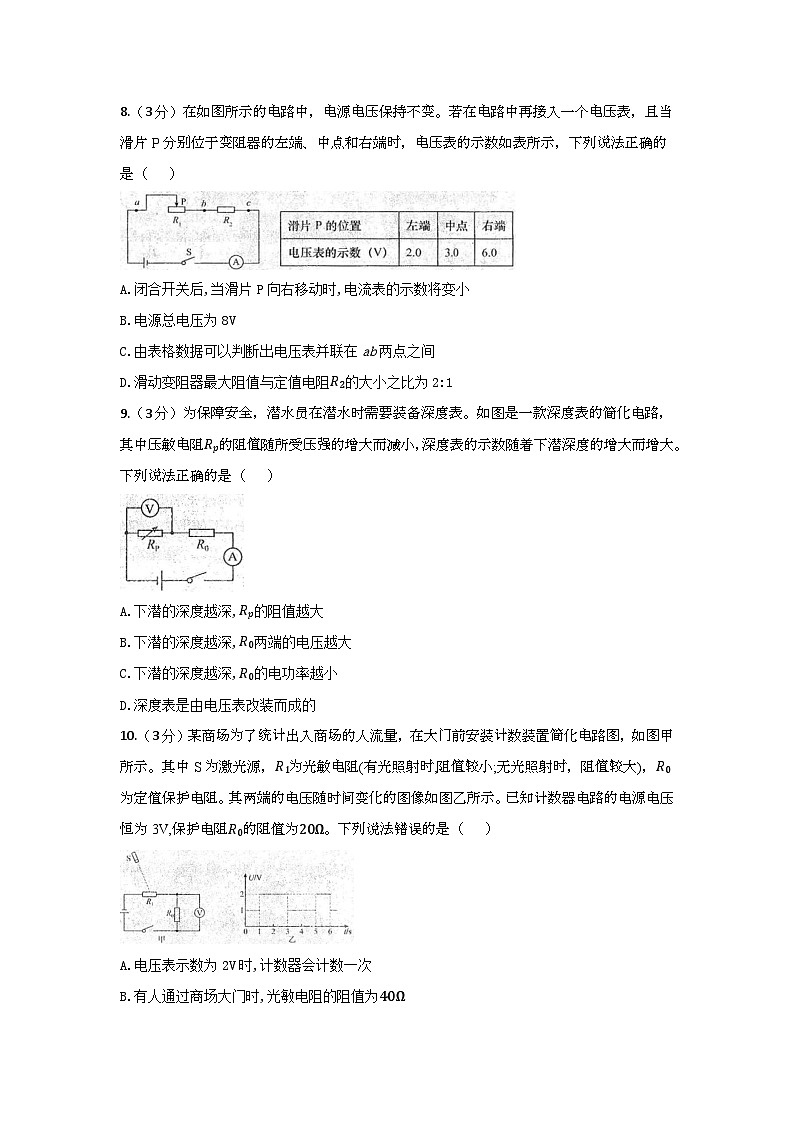

8.（3分）在如图所示的电路中，电源电压保持不变。若在电路中再接入一个电压表，且当滑片P分别位于变阻器的左端、中点和右端时，电压表的示数如表所示，下列说法正确的是（ ）
A.闭合开关后,当滑片P向右移动时,电流表的示数将变小
B.电源总电压为8V
C.由表格数据可以判断出电压表并联在ab两点之间
D.滑动变阻器最大阻值与定值电阻R2的大小之比为2:1
9.（3分）为保障安全，潜水员在潜水时需要装备深度表。如图是一款深度表的简化电路，其中压敏电阻Rp的阻值随所受压强的增大而减小，深度表的示数随着下潜深度的增大而增大。下列说法正确的是（ ）
A.下潜的深度越深,Rp的阻值越大
B.下潜的深度越深,R0两端的电压越大
C.下潜的深度越深,R0的电功率越小
D.深度表是由电压表改装而成的
10.（3分）某商场为了统计出入商场的人流量，在大门前安装计数装置简化电路图，如图甲所示。其中S为激光源，R1为光敏电阻(有光照射时,阻值较小;无光照射时，阻值较大)，R0为定值保护电阻。其两端的电压随时间变化的图像如图乙所示。已知计数器电路的电源电压恒为3V,保护电阻R0的阻值为20Ω。下列说法错误的是（ ）
A.电压表示数为2V时,计数器会计数一次
B.有人通过商场大门时,光敏电阻的阻值为40Ω
C.有人通过商场大门和没有人通过商场大门电路的电流之比为1:2
D.在03秒内光敏电阻消耗的电能为0.3J
二、 实验题 （本题共计5小题，总分24分）
11.（4分）如图甲所示是“探究水和色拉油吸热能力”的实验装置。
(1)实验时，玻璃杯中应分别加入初温和____________________相等的水和色拉油;
(2)实验中物质吸收热量的多少是通过________________________来反映的;
(3)用相同的酒精灯火焰加热，并用玻璃棒不断搅拌，某时刻的温度如图乙所示,其示数为
______℃，上表记录了实验过程中加热时间和对应的液体温度，由表中的数据计算出色拉油的比热容是_________J/(kg·℃)。[已知c水=4.2×103J/(kg·℃)]
12.（7分）小明和用如图所示的实验装置探究“电流跟电压的关系”。电源电压恒为3V,电阻R为定值电阻，滑动变阻器标有“10Ω 1A”字样。
(1)请将实物电路补充完整。要求:变阻器滑片P向右移动时，电流表示数减小;
(2)在探究I与U的关系时，小明利用5Ω的电阻进行实验，得到如表所示数据。移动滑片，当电压表示数为2V时,电流表示数如图丙所示，则电路中的电流为________A
请根据表中的数据，在如图的坐标系中画出电阻R的U-I关系图像;
(3)分析数据，得出实验结论:__________________________________________________。
(4)该实验研究方法为_______________。滑动变阻器在实验中的作用是:
①__________;
②__________。
13.（6分）如图所示，实验小组用“伏安法”测量定值电阻的阻值，已知电源电压为5V恒定不变，滑动变阻器规格为“25Ω 1A”。
(1)连接电路时,开关应__________;滑片移到滑动变阻器的______端(选填“A”或“B");
(2)闭合开关后发现电流表无示数，电压表指针偏转超过量程但没有损坏，则电路中故障可能是电阻R________(选填“短路”或“断路”);
(3)排除故障后，闭合开关，移动滑片至电压表示数为2V时,电流表示数如图乙所示，则电阻R =________________Ω；
(4)上述实验结束后,小钟发现电流表已损坏，他在实验室找到个阻值为10Ω的定值电阻R0，利用原有部分器材设计了图丙所示电路,测量额定电压为2.5V的小灯泡正常工作时的电阻。
实验步骤如下:
①闭合开关S、S1,断开开关S2,调节滑动变阻器滑片,使电压表示数为2.5V，此时小灯泡正常发光;
②滑动变阻器滑片______________(选填“向左移动”“问右移动”或“保持不动”),断开开关S1闭合开关S、S2,电压表示数为4.5V;
③小灯泡正常发光时电阻为________Ω。
14.（3分）某实验小组利用图甲所示电路测量自来水电阻Rx阻值，其中内径均匀的圆柱形玻璃管侧壁连接细管，细管上阀门K可以控制管内自来水的水量，玻璃管两端接有导电活塞(活塞电阻可忽略)。电源电压约为3V，滑动变阻器铭牌标有“30Ω 2A”字样。
(1)连接完成图甲所示电路，闭合开关前发现有一根导线连接错误，请在错误的导线上画“×”，并用笔画线代替导线将电路连接正确;
(2)实验中发现无论如何移动滑片P，电流表示数几乎为0，电压表示数接近3V,检查发现各电路元件完好。出现该现象的原因可能是_____________________________;
(3)为能正确测出玻璃管内自来水的电阻，某同学利用定值电阻R1(阻值4kΩ)、定值电阻R2(阻值3kΩ)、电阻箱R (最大阻值99999Ω)、单刀双掷开关S、两个相同的电压表(量程为03V) 等器材，连接了如图乙所示电路，进行了如下实验操作。
①把S拨到1位置,记录电压表V1示数;
②把S拨到2位置,调整电阻箱阻值，使电压表V2示数与电压表V1示数棚同，记录此时电阻箱的阻值R = 5kΩ;
③计算玻璃管内自来水的电阻值Rx，则Rx=_______kΩ
15.（4分）小强在网上看到这样一个说法:干电池不能新旧混用，否则会导致输出电压比单独使用一个新干电池时还低。他想验证这个说法是否正确，他准备了1节旧电池、2节新电池、2只规格相同的小灯泡、开关、导线若干。请你利用这些器材帮他完成验证过程。
(1)验证过程：______________________________________________
(2)实验现象及结论：______________________________________________
三、 填空题 （本题共计4小题，总分8分）
16.（2分）如图甲所示的电路中，开关S1_______(选填“能”或“不能”)实现对灯L1的控制，如图乙所示，在进户线的干路上串联一个标有“220V 44W”的灯L2，只闭合开关S2时发现L3不亮,L2正常发光，若此时用试电笔接触a点，氖管______(选填“会”或“不会”)发光。
17.（2分）有一种亮度可以调节的小台灯，其电路图如图甲所示，电源电压为15V，通过灯泡L的电流跟其两端电压的关系如图乙所示，灯泡L的额定电压为12V。则灯泡L的额定功率为______W。调节滑动变阻器R，使灯泡L的功率为3.6W,此时滑动变阻器R接入电路的阻值为_________Ω。
18.（2分）如图是汽车座椅的加热电路，R1、R2是电热丝。旋钮式开关可绕O点转动，若选择“高温”挡，应将开关转至_____(选填“1”或“2”)位置;已知电源电压为24V, R1阻值是32Ω,若“低温”挡功率为12W,则R2的阻值为_____Ω。
19.（2分）小明用图所示的电子式电能表测额定电压为220V洗衣机的功率,当电路中只有洗衣机正常工作时,电能表的指示灯在3min内闪烁30次，则该洗衣机的额定功率是______W，若他家里用电器同时工作则用电器总功率不宜超过______W。
四、 作图题 （本题共计1小题，总分4分）
20.（4分）地下商场的负一楼有一电动扶梯和一盏大功率的电灯，电灯只有在晚上且有声音的时候才会工作，照亮电动扶梯，帮助行人。电动扶梯由开关控制。请你根据要求完成电路连接。
五、 综合题 （本题共计1小题，总分4分）
21.（4分）阅读短文回答问题。
热敏电阻
导体的导电能力，除了与导体的材料、长度和横截面积有关之外，还与导体的温度等因素有关。传统金属材料的导电能力通常随温度的升高而减弱，而有些半导体材料在温度升高时导电能力会增强，有些半导体材料在温度升高时导电能力也会减弱。可以利用这样的半导体材料制作热敏电阻，从而将温度这一热学量转换为电阻这一电学量。热敏电阻包含两类:负温度系数热敏电阻(NTC)和正温度系数热敏电阻(PTC)。NTC热敏电阻大多是以锰、钻、镍和铜等金属的氧化物为主要成分经过煅烧而制成的半导体元件，具有寿命长、灵敏度高等特性，NTC热敏电阻在温度越高时电阻值越小。PTC热敏电阻是一种以钛酸钡为主要成分的高技术半导体功能陶瓷元件,它的电阻值能够在很小的温度范围内急剧增大，如图所示。虽然这一变化不是线性的,但是这些材料对于制造“过电流保护装置”来说非常有用。当电路正常工作时,PTC热敏电阻的温度与室温相近,电阻很小，而当电路因故障出现电流过大时，PTC热敏电阻迅速发热导致温度升高，当温度超过某一临界温度时，PTC热敏电阻阻值会瞬间急剧增大，于是电路中的电流迅速减小到安全值，达到保护电路的目的，同时因为电流减小,热敏电阻单位时间内产生的热量也随之减少，温度会迅速降下来。
(1)利用半导体材料制作热敏电阻，可以将温度这一热学量转换为_______这一电学量，实现物理量的转换测量;
(2)对于一个NTC热敏电阻，当该热敏电阻的温度降低时，其电阻值将_________；
(3)图中分别画出了NTC热敏电阻和由传统金属材料制成的电阻阻值与温度的关系，其中图线________(选填“1”或“2”)所代表的电阻是由传统金属材料制成的;
(4)根据PTC热敏电阻的特性,请设计一种PTC热敏电阻在生活或生产中可能的应用________
_____________。
六、 简答题 （本题共计1小题，总分4分）
22.（4分）小华家最近在装修新房子。安装电线时，小华爸爸为了节约成本，想选择比规定的规格细的铜芯导线。小华知道后，告诉爸爸这样选择会对电路造成危害。请你用所学的物理知识，解释小华爸爸若选择细的铜芯导线可能对电路造成的危害及其原因。
七、 计算题 （本题共计1小题，总分6分）
23.（6分）图甲所示是一款家用养生壶，其铭牌上的部分技术参数如下表所示。它的简化电路图如图乙所示，其中R1为发热电阻，滑动变阻器R2产生的热量不会被水吸收。某次加热过程中，养生壶内装有500mL初温为20℃的水。求:
(1)将这些水加热到80℃需要吸收多少热量?[c水=4.2×103J/ (kg·℃)]
(2)滑动变阻器R2的最大阻值为多少?
(3)若此过程中，发热电阻R1产生的热量有70%被水吸收，且恰好用时3min,则该养生壶共消耗多少电能?
答案
一、 单选题 （本题共计10小题，总分30分）
1.（3分）【答案】C
2.（3分）【答案】B
3.（3分）【答案】A
4.（3分）【答案】B
5.（3分）【答案】D
6.（3分）【答案】B
7.（3分）【答案】B
8.（3分）【答案】D
9.（3分）【答案】B
10.（3分）【答案】A
二、 实验题 （本题共计5小题，总分24分）
11.（4分）(1)质量
(2)加热时间
(3)39；1.91×103
12.（7分）(1)略
(2)0.4；略
(3)电阻一定时,通过导体的电流与导体两端电压成正比
(4)控制变量法；保护电路；改变定值电阻两端电压及电流的大小实现多次测量，使结论更加具有普遍性
13.（6分）(1)断开；B
(2)断路
(3)5
(4)保持不动；12.5
14.（3分）(1)略
(2)连接电压表和Rx右端的导线断路
(3)2.4
15.（4分）(1)分别将电池、小灯泡、开关和导线组成简单电路A和B,电路A只有1节新电池作为电源,电路B用1节新电池和1节旧电池串联起来作为电源，比较A、B两个电路中2个小灯泡的亮暗程度。
(2)若A电路中小灯泡比B电路中小灯泡亮,就说明结论是正确的,否则结论是错误的。
三、 填空题 （本题共计4小题，总分8分）
16.（2分）【答案】能
不会
17.（2分）【答案】9.6
15
18.（2分）【答案】2
16
19.（2分）【答案】200
8800
四、 作图题 （本题共计1小题，总分4分）
20.（4分）【答案】略
五、 综合题 （本题共计1小题，总分4分）
21.（4分）(1)电阻
(2)增大
(3)1
(4)电蚊香加热器
六、 简答题 （本题共计1小题，总分4分）
22.（4分）【答案】在导线长度一定时，细的铜芯导线电阻比粗的铜芯导线的电阻更大，根据Q=I2Rt可知，在通过的电流相同时,电阻大的细的铜芯导线在相同时间内产生的热量会更多，更容易引起导线绝缘皮快速老化，甚至直接起火，带来危险。
七、 计算题 （本题共计1小题，总分6分）
23.（6分）(1)1.26×105J
(2)1800Ω
(3)1.98×105J
