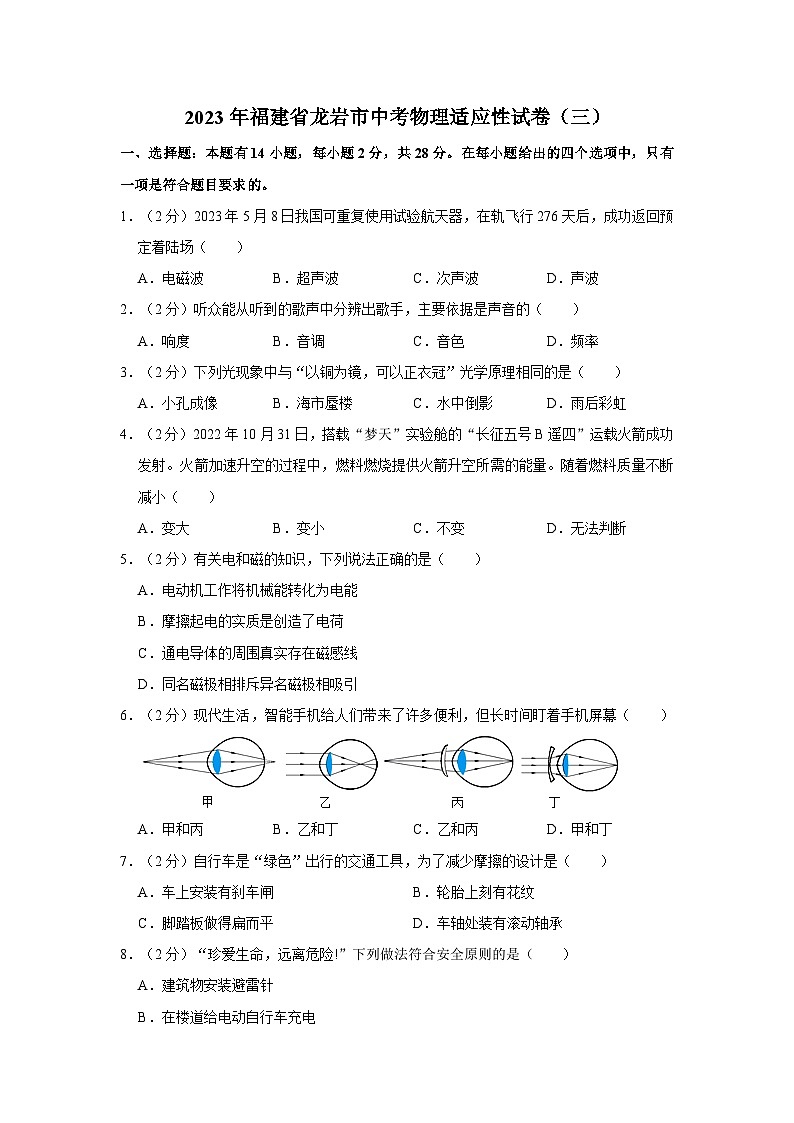

2023年福建省龙岩市中考物理适应性试卷（三）

这是一份2023年福建省龙岩市中考物理适应性试卷（三），共31页。试卷主要包含了选择题，填空题，作图题，问答题，实验，计算题等内容，欢迎下载使用。
1．（2分）2023年5月8日我国可重复使用试验航天器，在轨飞行276天后，成功返回预定着陆场（ ）
A．电磁波B．超声波C．次声波D．声波
2．（2分）听众能从听到的歌声中分辨出歌手，主要依据是声音的（ ）
A．响度B．音调C．音色D．频率
3．（2分）下列光现象中与“以铜为镜，可以正衣冠”光学原理相同的是（ ）
A．小孔成像B．海市蜃楼C．水中倒影D．雨后彩虹
4．（2分）2022年10月31日，搭载“梦天”实验舱的“长征五号B遥四”运载火箭成功发射。火箭加速升空的过程中，燃料燃烧提供火箭升空所需的能量。随着燃料质量不断减小（ ）
A．变大B．变小C．不变D．无法判断
5．（2分）有关电和磁的知识，下列说法正确的是（ ）
A．电动机工作将机械能转化为电能
B．摩擦起电的实质是创造了电荷
C．通电导体的周围真实存在磁感线
D．同名磁极相排斥异名磁极相吸引
6．（2分）现代生活，智能手机给人们带来了许多便利，但长时间盯着手机屏幕（ ）
A．甲和丙B．乙和丁C．乙和丙D．甲和丁
7．（2分）自行车是“绿色”出行的交通工具，为了减少摩擦的设计是（ ）
A．车上安装有刹车闸B．轮胎上刻有花纹
C．脚踏板做得扁而平D．车轴处装有滚动轴承
8．（2分）“珍爱生命，远离危险!”下列做法符合安全原则的是（ ）
A．建筑物安装避雷针
B．在楼道给电动自行车充电
C．空气开关跳闸后立即复位
D．开关可以接在零线上

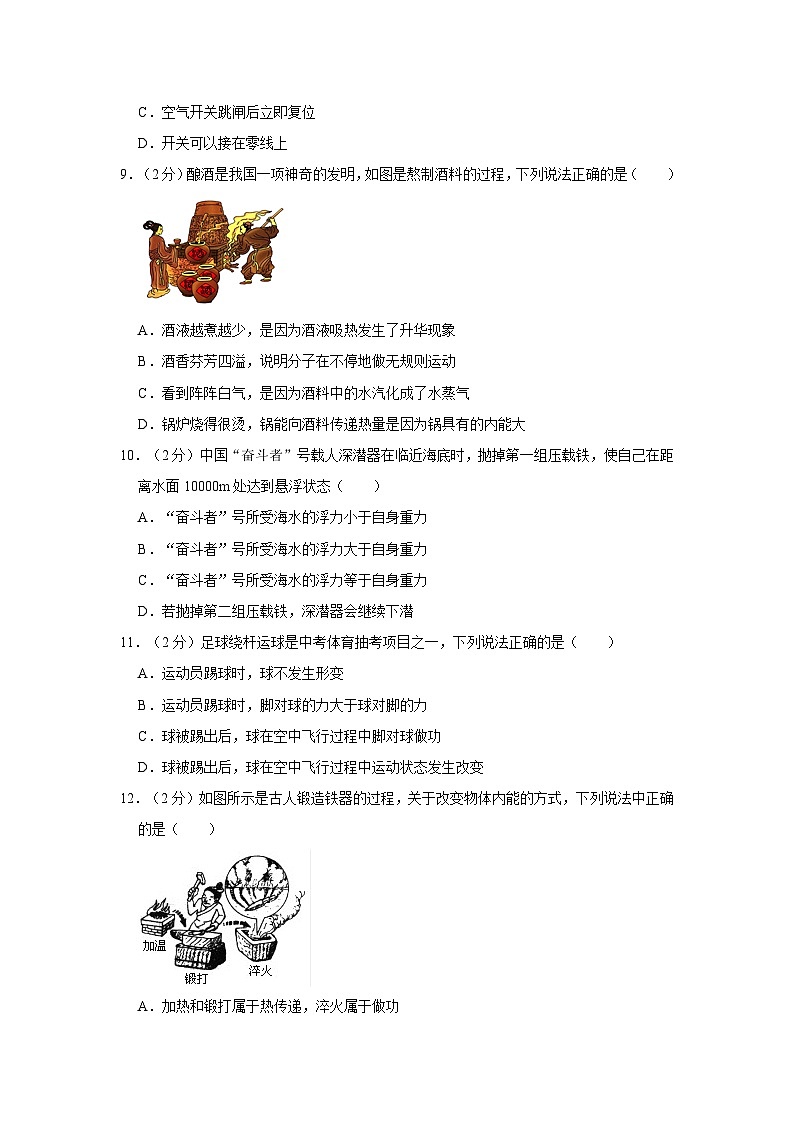

9．（2分）酿酒是我国一项神奇的发明，如图是熬制酒料的过程，下列说法正确的是（ ）
A．酒液越煮越少，是因为酒液吸热发生了升华现象
B．酒香芬芳四溢，说明分子在不停地做无规则运动
C．看到阵阵白气，是因为酒料中的水汽化成了水蒸气
D．锅炉烧得很烫，锅能向酒料传递热量是因为锅具有的内能大
10．（2分）中国“奋斗者”号载人深潜器在临近海底时，抛掉第一组压载铁，使自己在距离水面10000m处达到悬浮状态（ ）
A．“奋斗者”号所受海水的浮力小于自身重力
B．“奋斗者”号所受海水的浮力大于自身重力
C．“奋斗者”号所受海水的浮力等于自身重力
D．若抛掉第二组压载铁，深潜器会继续下潜
11．（2分）足球绕杆运球是中考体育抽考项目之一，下列说法正确的是（ ）
A．运动员踢球时，球不发生形变
B．运动员踢球时，脚对球的力大于球对脚的力
C．球被踢出后，球在空中飞行过程中脚对球做功
D．球被踢出后，球在空中飞行过程中运动状态发生改变
12．（2分）如图所示是古人锻造铁器的过程，关于改变物体内能的方式，下列说法中正确的是（ ）
A．加热和锻打属于热传递，淬火属于做功
B．加热属于热传递，锻打和淬火属于做功
C．加热和淬火属于热传递，锻打属于做功
D．加热和淬火属于做功，锻打属于热传递

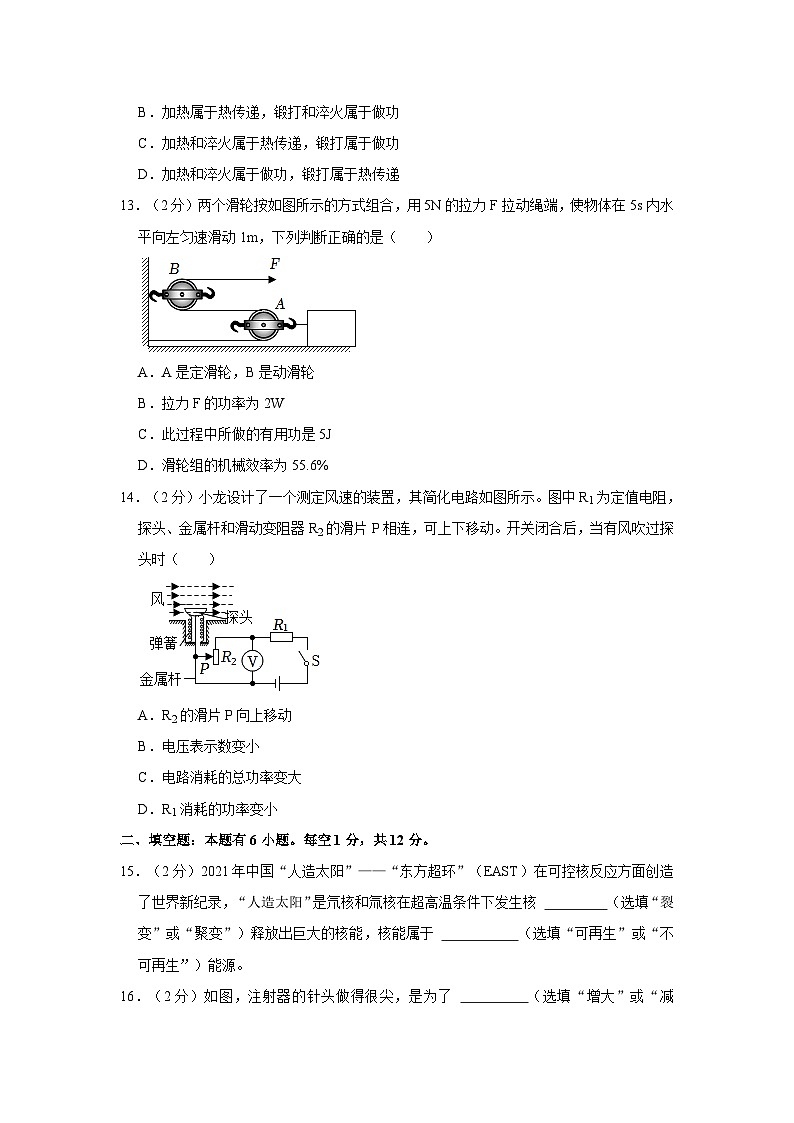

13．（2分）两个滑轮按如图所示的方式组合，用5N的拉力F拉动绳端，使物体在5s内水平向左匀速滑动1m，下列判断正确的是（ ）
A．A是定滑轮，B是动滑轮
B．拉力F的功率为2W
C．此过程中所做的有用功是5J
D．滑轮组的机械效率为55.6%
14．（2分）小龙设计了一个测定风速的装置，其简化电路如图所示。图中R1为定值电阻，探头、金属杆和滑动变阻器R2的滑片P相连，可上下移动。开关闭合后，当有风吹过探头时（ ）
A．R2的滑片P向上移动
B．电压表示数变小
C．电路消耗的总功率变大
D．R1消耗的功率变小
二、填空题：本题有6小题。每空1分，共12分。
15．（2分）2021年中国“人造太阳”——“东方超环”（EAST）在可控核反应方面创造了世界新纪录，“人造太阳”是氘核和氚核在超高温条件下发生核 （选填“裂变”或“聚变”）释放出巨大的核能，核能属于 （选填“可再生”或“不可再生”）能源。
16．（2分）如图，注射器的针头做得很尖，是为了 （选填“增大”或“减小”）压强，便于进行肌肉注射；注射前，这样做是为了利用 把药液压入注射器内。
17．（2分）如图所示，用一根铅笔芯连接电池的正负极，将火柴头接触铅笔芯，这说明铅笔芯属于 （填“导体”或“绝缘体”）。若换用更粗的铅笔芯实验，能使火柴被点燃的更 （填“快”或“慢”）。
18．（2分）2022年11月8日中国国际航空航天博览会在广东珠海国际航展中心举行。如图甲、乙所示的两张照片是某军事爱好者用焦距不变的相机在同一位置先后两次拍摄的同一架歼﹣20战斗机在空中飞行的画面，战斗机在照相机内成倒立、缩小的 （选填“实”或“虚”）像，比较两图可知，战斗机在 （选填“靠近”或“远离”）照相机。
19．（2分）如图甲所示，某长方体构件以0.2m/s的速度匀速吊入江水中，构件受到钢绳的拉力、水对构件的浮力随时间的变化关系如图乙所示。构件刚浸没时 Pa，该构件的密度为 kg/m3。（已知江水的密度ρ水＝1.0×103kg/m3，g取10N/kg）
20．（2分）在如图甲所示的电路中，灯泡L1标有“6V 3W”，灯泡L2标有“6V 6W”，两灯泡的U﹣I图像如图乙所示。在a、b间接入电源，为保证两灯均不损坏 V，此时电压表V2的示数为 V。
三、作图题：本题有2小题，每小题2分，共4分。
21．（2分）如图所示是乒乓球在水中上浮过程中的某一位置，作出此时乒乓球受到的浮力和重力的示意图。
22．（2分）用笔画线代替导线，把带有开关的插座正确地接入图所示的家庭电路中。
四、问答题：本题有1小题，共4分。
23．（4分）小岩设计了一种“闯红灯违规证据模拟记录器”，如图甲所示。图乙是压敏电阻的阻值与压力变化的图线。请阐述该模拟器工作的原理。
五、实验、探究题：本题有5小题，除注明外，其余每空、每图1分，共30分。
24．（5分）用如图甲所示装置探究“平面镜成像的特点”的实验。
（1）在寻找蜡烛A的像的位置时，眼睛应在放有蜡烛 （选填“A”或“B”）的一侧观察；
（2）图乙是小强某次测量蜡烛A到平面镜的距离L为 cm；如果蜡烛A靠近器材玻璃板，则蜡烛B应 （选填“远离”或“靠近”）器材M，才能与蜡烛A的像完全重合；
（3）如果将玻璃板竖直向上平移一段距离，则蜡烛A的像的 （选填“向上平移”、“向下平移”或“不变”）；
（4）若在像和玻璃板之间放置一个不透明的挡板，从蜡烛A一侧观察玻璃板， （选填“能”或“不能”）看到蜡烛A所成的像。
25．（4分）如图甲是探究“水沸腾时温度变化特点”的装置，绘制了a、b两杯水温度溶时间变化的图象（如图丙）。
（1）实验过程中，当看到烧杯中出现如图乙（a）所示情况时 （选填“没有”或“已经”）沸腾，此时温度计的示数为 ℃，杯内气压 （选填“高于”、“低于”或“等于”）标准大气压。
（2）由图丙可知：a、b两杯水加热至沸腾所需时间不同，原因可能是 ；
（3）在水沸腾后撤去酒精灯，发现有一段时间水温依然保持不变，这段时间内烧杯底部的温度 （选填“高于”、“等于”或“低于”）杯内水的温度。
26．（5分）用A、B两球探究“物体动能大小与哪些因素有关”，如图所示，让小球从同一斜面由静止释放。撞击静止在水平面上的木块
（1）小球从斜面上滚下的过程中，小球的 能转化为小球的 能。
（2）实验中，小球的动能是通过 来反映的。
（3）结合该实验，小龙联想到许多交通事故中，造成安全隐患的因素与汽车“超载”和“超速”有关，应选择 两图的实验来进行比较。
（4）在甲、乙两次实验中木块移动时受到的摩擦力第一次为f1，第二次为f2，则f1 f2（选填“大于”、“等于”或“小于”）。
27．（7分）小龙利用天平和量筒“测量牛奶的密度”。
（1）实验步骤如下：
①将天平放在水平台面上，将游码移至标尺左端的零刻度线后，发现指针指示的位置如图甲所示 （选填“左”或“右”）调节，使天平横梁水平平衡；
②往烧杯中倒入适量牛奶，测得烧杯和牛奶的总质量为106g；将烧杯中部分牛奶倒入量筒；
③测出烧杯和剩余牛奶的质量如图丙所示，烧杯和剩余牛奶的总质量为 g；
④根据实验数据计算出牛奶密度为 kg/m3。
（2）若实验步骤②中，将烧杯中部分牛奶倒入量筒时，有少量牛奶附着在量筒内壁上 （选填“偏大”、“偏小”或“不变”）。
（3）经过思考，小龙把弹簧测力计改装成测量液体密度的密度秤。他用同一小桶分别盛满不同的液体（图丁），用弹簧测力计测出小桶的重力为1N，该小桶的容积为 cm3；
①该“密度秤”的零刻度线应在 N刻度处。
②该“密度秤”能测量的密度范围是 g/cm3。
28．（9分）用图甲所示的电路图探究“通过导体的电流与导体电阻的关系”，供选择的定值电阻有5个，阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω1“10Ω，2A”和R2“20Ω，1A”），电源电压恒为3V。
（1）连接实物电路时开关应该 （选填“闭合”或“断开”），闭合开关前，滑动变阻器滑片P应调至 （选填“A”或“B”）端。
（2）连接好电路后，检查电路时发现电压表、电流表位置互换了，若此时闭合开关 （选填“会”或“不会”）被烧坏。纠正错误后，开始实验。
（3）第2次实验中，将R为5Ω电阻换成10Ω，滑片仍停留在第1次实验的位置 （选填“A”或“B”）端移动滑片，使 的示数保持不变，记下实验数据。
（4）根据实验数据，画出I﹣R图像，如图乙。由图像可知：当导体两端的电压一定时 。
（5）上述实验所选用的滑动变阻器是 （选填“R1”或“R2”）。
（6）若上述实验器材中，电压表损坏，要测出额定电流为I额的某一小灯泡正常发光时的电阻，可用如图丙的实验电路图进行实验；（电源电压为U，R1、R2最大阻值已知）
①闭合开关前，先将R1、R2的阻值调到最大处；
②闭合开关S1，开关S2接a，调节R1，使 ，灯泡正常发光；
③闭合开关S1，开关S1接b，保持R1的阻值不变，此时电流表的示数为I；
④小灯泡正常发光时的电阻R额＝ （用已知量和测量量的符号表示）。
六、计算题：本题有3小题，共22分。
29．（6分）如图所示是一款我国拥有自主知识产权的氢燃料电池汽车，在水平路面试车时以50km/h的速度匀速直线行驶，汽车受到的牵引力为1.4×103N，行驶了4h，共消耗了5kg的氢。若氢完全燃烧释放了7×108J的热量，该车在此过程中请通过计算回答：
（1）汽车行驶的路程；
（2）汽车牵引力做的功；
（3）汽车发动机的效率。
30．（7分）图甲是一款采用增压技术的挂烫机，简化电路如图乙，R1、R2是电热丝。开关S接2、3时处于慢热挡，开关S接3、4时处于速热挡。已知：速热挡功率为1200W，电源电压为220V，R1＝60.5Ω。求：
（1）慢热挡功率；
（2）R2的阻值；
（3）若挂烫机的速热挡连续工作30s消耗多少电能。
31．（9分）某兴趣小组利用压力传感器设计了如图甲所示的水深测量仪。轻质杠杆的支点为O，不吸水的实心圆柱体A通过轻质细线悬于杠杆左端C点，A的底面积SA＝100cm2，高度h0＝50cm，上表面与容器中的水面刚好相平，下表面与置于水平桌面上的薄壁圆柱形容器底部刚好接触但无挤压。物体B通过轻质细线悬于杠杆右端D点，以500cm3/min的速度将容器中的水抽出，10min恰能将水全部抽尽，压力传感器示数F随时间t变化的图像如图乙所示。杠杆始终静止在水平位置，不计细线的形变，已知圆柱形容器底面积S＝200cm2，杠杆OC：OD＝1：2，ρ水＝1.0×103kg/m3，g＝10N/kg。
（1）抽水前，A所受的浮力是多少？
（2）物体A和B的重力分别是多少？
（3）兴趣小组对装置进行了改进，使得圆柱形容器中水的深度从0上升到50cm的过程中，连接杠杆和物体A、B间的细线始终有拉力
2023年福建省龙岩市中考物理适应性试卷（三）
参考答案与试题解析
一、选择题：本题有14小题，每小题2分，共28分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1．（2分）2023年5月8日我国可重复使用试验航天器，在轨飞行276天后，成功返回预定着陆场（ ）
A．电磁波B．超声波C．次声波D．声波
【答案】A
【解答】解：地面控制中心与航天器之间的通讯靠的是电磁波。
故选：A。
2．（2分）听众能从听到的歌声中分辨出歌手，主要依据是声音的（ ）
A．响度B．音调C．音色D．频率
【答案】C
【解答】解：我们一般利用音色来辨别发声体，听众能从听到的歌声中分辨出歌手。
故选：C。
3．（2分）下列光现象中与“以铜为镜，可以正衣冠”光学原理相同的是（ ）
A．小孔成像B．海市蜃楼C．水中倒影D．雨后彩虹
【答案】C
【解答】解：“以铜为镜，可以正衣冠”的意思：一个人用铜当镜子，铜当镜子属于平面镜成像。
A、小孔成像是由光的直线传播形成的；
B、海市蜃楼属于折射现象；
C、水中的倒影，是由光的反射形成的；
D、雨后彩虹属于光的色散现象。
故选：C。
4．（2分）2022年10月31日，搭载“梦天”实验舱的“长征五号B遥四”运载火箭成功发射。火箭加速升空的过程中，燃料燃烧提供火箭升空所需的能量。随着燃料质量不断减小（ ）
A．变大B．变小C．不变D．无法判断
【答案】C
【解答】解：
热值是燃料的特性，与燃料的质量无关，燃料质量不断减小。
故选：C。
5．（2分）有关电和磁的知识，下列说法正确的是（ ）
A．电动机工作将机械能转化为电能
B．摩擦起电的实质是创造了电荷
C．通电导体的周围真实存在磁感线
D．同名磁极相排斥异名磁极相吸引
【答案】D
【解答】解：
A、电动机工作将电能转化为机械能；
B、摩擦起电的实质是电荷（电子）的转移；
C、磁感线并不是真实存在的。故C错误；
D、磁极间相互作用规律是：同名磁极相排斥，故D正确。
故选：D。
6．（2分）现代生活，智能手机给人们带来了许多便利，但长时间盯着手机屏幕（ ）
A．甲和丙B．乙和丁C．乙和丙D．甲和丁
【答案】B
【解答】解：
近视眼是由于晶状体焦距太短，像落在视网膜的前方，乙图的光线会聚在视网膜的前方；为了使光线会聚在原来会聚点后面的视网膜上，所以应佩戴对光线具有发散作用的凹透镜来矫正。
故B符合题意。
故选：B。
7．（2分）自行车是“绿色”出行的交通工具，为了减少摩擦的设计是（ ）
A．车上安装有刹车闸B．轮胎上刻有花纹
C．脚踏板做得扁而平D．车轴处装有滚动轴承
【答案】D
【解答】解：A、车上安装有刹车闸是为了增大摩擦，故A不符合题意；
B、轮胎上有花纹是增大了接触面的粗糙程度，故B不符合题意；
C、脚踏板做得扁而平，通过增大受力面积来减小压强的；
D、车轴处装有滚动轴承是将滑动摩擦变为滚动摩擦，故D符合题意。
故选：D。
8．（2分）“珍爱生命，远离危险!”下列做法符合安全原则的是（ ）
A．建筑物安装避雷针
B．在楼道给电动自行车充电
C．空气开关跳闸后立即复位
D．开关可以接在零线上
【答案】见试题解答内容
【解答】解：A．高大建筑物为避免发生雷击，通过金属线与大地相连，故A符合题意；
B．在楼道中给电动自行车充电，电流产生的热量不容易散失，便会引发火灾等危险；
C．空气开关跳闸是电路中的电流过大引起的，所以跳闸后，排除故障后再复位；
D．开关应接在火线与用电器之间，才能切断用电器与火线的连接。
故选：A。
9．（2分）酿酒是我国一项神奇的发明，如图是熬制酒料的过程，下列说法正确的是（ ）
A．酒液越煮越少，是因为酒液吸热发生了升华现象
B．酒香芬芳四溢，说明分子在不停地做无规则运动
C．看到阵阵白气，是因为酒料中的水汽化成了水蒸气
D．锅炉烧得很烫，锅能向酒料传递热量是因为锅具有的内能大
【答案】B
【解答】解：
A．物质由液态变为气态的过程叫汽化，是因为酒液吸收热量发生了汽化；
B．酒香芬芳四溢，扩散进人的鼻子，说明分子在不停地做无规则运动；
C．看到阵阵白气，故C错误；
D．发生热传递的条件，锅能向酒料传递热量，而物体的内能与物体的质量和温度均有关，故D错误。
故选B。
10．（2分）中国“奋斗者”号载人深潜器在临近海底时，抛掉第一组压载铁，使自己在距离水面10000m处达到悬浮状态（ ）
A．“奋斗者”号所受海水的浮力小于自身重力
B．“奋斗者”号所受海水的浮力大于自身重力
C．“奋斗者”号所受海水的浮力等于自身重力
D．若抛掉第二组压载铁，深潜器会继续下潜
【答案】C
【解答】解：ABC、奋斗者”抛掉第一组压载铁，根据物体浮沉条件可知，故AB错误；
D、潜水器是通过改变自身重力来实现沉浮的，深潜器自身重力减小，所以深潜器会上浮。
故选：C。
11．（2分）足球绕杆运球是中考体育抽考项目之一，下列说法正确的是（ ）
A．运动员踢球时，球不发生形变
B．运动员踢球时，脚对球的力大于球对脚的力
C．球被踢出后，球在空中飞行过程中脚对球做功
D．球被踢出后，球在空中飞行过程中运动状态发生改变
【答案】D
【解答】解：A、力可以改变物体的形状，球受到了力的作用，故A错误；
B、运动员踢球时，大小相等；
C、足球被踢出后仍能继续运动，足球在继续运动时，所以脚没有做功；
D、球被踢出后，球在空中飞行过程中只受重力作用，运动状态发生改变。
故选：D。
12．（2分）如图所示是古人锻造铁器的过程，关于改变物体内能的方式，下列说法中正确的是（ ）
A．加热和锻打属于热传递，淬火属于做功
B．加热属于热传递，锻打和淬火属于做功
C．加热和淬火属于热传递，锻打属于做功
D．加热和淬火属于做功，锻打属于热传递
【答案】C
【解答】解：
用铁锤锻打工件，工件会发热；用火对铁器加热，把铁器放在水中淬火，所以加热和淬火属于热传递改变物体内能。
故选：C。
13．（2分）两个滑轮按如图所示的方式组合，用5N的拉力F拉动绳端，使物体在5s内水平向左匀速滑动1m，下列判断正确的是（ ）
A．A是定滑轮，B是动滑轮
B．拉力F的功率为2W
C．此过程中所做的有用功是5J
D．滑轮组的机械效率为55.6%
【答案】B
【解答】解：
A、由图知，为动滑轮，为定滑轮；
B、由图知，拉力端移动距离s＝2s物＝2×4m＝2m，
拉力做的总功W总＝Fs＝5N×3m＝10J，
拉力的功率P＝＝＝2W；
C、克服物体与地面间摩擦做的有用功W有＝fs物＝6N×1m＝9J，故C错误；
D、滑轮组的机械效率η＝×100%＝90%。
故选：B。
14．（2分）小龙设计了一个测定风速的装置，其简化电路如图所示。图中R1为定值电阻，探头、金属杆和滑动变阻器R2的滑片P相连，可上下移动。开关闭合后，当有风吹过探头时（ ）
A．R2的滑片P向上移动
B．电压表示数变小
C．电路消耗的总功率变大
D．R1消耗的功率变小
【答案】D
【解答】解：由电路图可知，R1与R2串联，电压表测变阻器R2两端的电压；
AB、当有风吹过探头时、压强小、压强大，同时滑片P向下移动，根据串联电路的分压特点可知，即电压表示数变大；
C、此时电路的总电阻变大，电路中的电流变小，电路消耗的总功率变小；
D、电路中的电流变小2R可知，R1消耗的功率变小，故D正确。
故选：D。
二、填空题：本题有6小题。每空1分，共12分。
15．（2分）2021年中国“人造太阳”——“东方超环”（EAST）在可控核反应方面创造了世界新纪录，“人造太阳”是氘核和氚核在超高温条件下发生核 聚变 （选填“裂变”或“聚变”）释放出巨大的核能，核能属于 不可再生 （选填“可再生”或“不可再生”）能源。
【答案】聚变；不可再生。
【解答】解：（1）“人造太阳”是氘核与氚核在超高温下结合成新的原子核，会释放出巨大的核能；
（2）核能在使用后短时间内无法重新获得，属于不可再生能源。
故答案为：聚变；不可再生。
16．（2分）如图，注射器的针头做得很尖，是为了 增大 （选填“增大”或“减小”）压强，便于进行肌肉注射；注射前，这样做是为了利用 大气压强 把药液压入注射器内。
【答案】增大；大气压强。
【解答】解：由p＝可知，受力面积越小，因此注射器的针头做得很尖；
注射前，医生将注射器活塞推至注射器筒底部，减少了筒内气体压强，因此这样做是为了利用大气压强把药液压入注射器内。
故答案为：增大；大气压强。
17．（2分）如图所示，用一根铅笔芯连接电池的正负极，将火柴头接触铅笔芯，这说明铅笔芯属于 导体 （填“导体”或“绝缘体”）。若换用更粗的铅笔芯实验，能使火柴被点燃的更 快 （填“快”或“慢”）。
【答案】导体；快
【解答】解：用一根铅笔芯连接电池的正负极，将火柴头接触铅笔芯，说明铅笔芯容易导电；
若换用更粗的铅笔芯实验，根据导体电阻的影响因素可知，而电源电压是不变的2Rt＝t可知，所以能使火柴被点燃的更快。
故答案为：导体；快。
18．（2分）2022年11月8日中国国际航空航天博览会在广东珠海国际航展中心举行。如图甲、乙所示的两张照片是某军事爱好者用焦距不变的相机在同一位置先后两次拍摄的同一架歼﹣20战斗机在空中飞行的画面，战斗机在照相机内成倒立、缩小的 实 （选填“实”或“虚”）像，比较两图可知，战斗机在 远离 （选填“靠近”或“远离”）照相机。
【答案】实；远离
【解答】解：战斗机在照相机内成倒立、缩小的实像，乙图中的战斗机的像小一些、物距变大。
故答案为：实；远离。
19．（2分）如图甲所示，某长方体构件以0.2m/s的速度匀速吊入江水中，构件受到钢绳的拉力、水对构件的浮力随时间的变化关系如图乙所示。构件刚浸没时 2×104 Pa，该构件的密度为 2.0×103 kg/m3。（已知江水的密度ρ水＝1.0×103kg/m3，g取10N/kg）
【答案】2×104；2.0×103。
【解答】解：由图可知，经过10s构件刚浸没
h＝vt＝0.2m/s×10s＝4m，
此时下表面受江水的压强为：p＝ρ水gh＝1.0×104kg/m3×10N/kg×2m＝5×104Pa；
构件浸没后匀速下降的过程中，构件受重力，即：G＝F浮+F拉，
由图可知，浸没时构件受到浮力和拉力均为1.5×105N，
所以构件的重力为：G＝F浮+F拉＝1.6×105N+1.4×105N＝2.4×105N，
由阿基米德原理可知，构件的体积为：
V＝V排＝＝＝10m3，
由G＝ρVg可知，构件的密度为：
ρ＝＝＝＝2.6×103kg/m3。
故答案为：6×104；2.3×103。
20．（2分）在如图甲所示的电路中，灯泡L1标有“6V 3W”，灯泡L2标有“6V 6W”，两灯泡的U﹣I图像如图乙所示。在a、b间接入电源，为保证两灯均不损坏 8 V，此时电压表V2的示数为 6 V。
【答案】8；6。
【解答】解：由电路图可知，两灯泡串联接入电路1测电源电压，电流表V2测灯泡L4两端的电压，电流表测电路中的电流；
灯泡L1标有“6V 3W”，灯泡L2标有“6V 7W”，由图乙可知灯泡L1的额定电流为0.2A，灯泡L2的额定电流为1A，
因串联电路中各处电流相等，所以为了保证电路的安全，由乙图可知4两端的电压为6V，即电压表V2的示数为5V，灯泡L2两端的电压为2V，
因串联电路总电压等于各部分电压之和，则允许接入的最大电源电压为：U＝U6+U2＝6V+5V＝8V。
故答案为：8；2。
三、作图题：本题有2小题，每小题2分，共4分。
21．（2分）如图所示是乒乓球在水中上浮过程中的某一位置，作出此时乒乓球受到的浮力和重力的示意图。
【答案】见试题解答内容
【解答】解：过乒乓球的重心分别沿竖直向下和竖直向上的方向画一条有向线段，并分别用符号G和F浮表示，即为其所受重力和浮力示意图，浮力大于重力；如下图所示：
22．（2分）用笔画线代替导线，把带有开关的插座正确地接入图所示的家庭电路中。
【答案】见解答图
【解答】解：三孔插座连接时注意：上孔接地线、左孔接零线，为了安全，如图所示：
四、问答题：本题有1小题，共4分。
23．（4分）小岩设计了一种“闯红灯违规证据模拟记录器”，如图甲所示。图乙是压敏电阻的阻值与压力变化的图线。请阐述该模拟器工作的原理。
【答案】当光控开关受到红光照射，同时受到压力时，由于压敏电阻的电阻减小，所以电路中的电流值增大，由于电磁铁的磁性将衔铁吸下，此时电控照相机工作，所以电控照相机所在的电路应接通；当光控开关没有受到红光照射时，光控开关断开，此时电磁铁无磁性，衔铁没有被吸引，工作电路中的指示灯发光，此时指示灯所在的支路应该接通
【解答】答：当光控开关受到红光照射，同时受到压力时，所以电路中的电流值增大，此时电控照相机工作；当光控开关没有受到红光照射时，此时电磁铁无磁性，工作电路中的指示灯发光。
五、实验、探究题：本题有5小题，除注明外，其余每空、每图1分，共30分。
24．（5分）用如图甲所示装置探究“平面镜成像的特点”的实验。
（1）在寻找蜡烛A的像的位置时，眼睛应在放有蜡烛 A （选填“A”或“B”）的一侧观察；
（2）图乙是小强某次测量蜡烛A到平面镜的距离L为 3.50 cm；如果蜡烛A靠近器材玻璃板，则蜡烛B应 靠近 （选填“远离”或“靠近”）器材M，才能与蜡烛A的像完全重合；
（3）如果将玻璃板竖直向上平移一段距离，则蜡烛A的像的 不变 （选填“向上平移”、“向下平移”或“不变”）；
（4）若在像和玻璃板之间放置一个不透明的挡板，从蜡烛A一侧观察玻璃板， 能 （选填“能”或“不能”）看到蜡烛A所成的像。
【答案】（1）A；（2）3.50；靠近；（3）不变；（4）能。
【解答】解：（1）在寻找蜡烛A的像的位置时，眼睛应在放有蜡烛A的一侧观察，直到蜡烛B与蜡烛A的像完全重合。
（2）由乙图可知，刻度尺的分度值为1mm，蜡烛A到平面镜的距离L为3.50cm。
根据平面镜成像的特点，像距等于物距，蜡烛A的像也靠近玻璃板，则蜡烛B应靠近器材M。
（3）平面镜所成像与实物成镜面对称，将玻璃板竖直向上平移一段距离，所以蜡烛A的像不变。
（4）平面镜成像的原理是光的反射，若在像和玻璃板之间放置一个不透明的挡板，平面镜仍然能反射光而成像。
故答案为：（1）A；（2）4.50；（3）不变。
25．（4分）如图甲是探究“水沸腾时温度变化特点”的装置，绘制了a、b两杯水温度溶时间变化的图象（如图丙）。
（1）实验过程中，当看到烧杯中出现如图乙（a）所示情况时 已经 （选填“没有”或“已经”）沸腾，此时温度计的示数为 98 ℃，杯内气压 低于 （选填“高于”、“低于”或“等于”）标准大气压。
（2）由图丙可知：a、b两杯水加热至沸腾所需时间不同，原因可能是 水的质量不同 ；
（3）在水沸腾后撤去酒精灯，发现有一段时间水温依然保持不变，这段时间内烧杯底部的温度 高于 （选填“高于”、“等于”或“低于”）杯内水的温度。
【答案】（1）已经；98；低于；（2）水的质量不同；（3）高于。
【解答】解：（1）由图乙知，1图气泡在上升过程中体积逐渐变大，b图中气泡在上升过程中体积逐渐变小；由图丙可知，此时气压小于1个标准大气压；
（2）在同样加热的情况下，由图乙可知，其原因是b杯水的质量多于a杯水的缘故；
（3）撤掉酒精灯后，发现有一段时间水温依然保持不变，铁圈和石棉网的温度升高，移开酒精灯时，继续沸腾。
故答案为：（1）已经；98；（2）水的质量不同。
26．（5分）用A、B两球探究“物体动能大小与哪些因素有关”，如图所示，让小球从同一斜面由静止释放。撞击静止在水平面上的木块
（1）小球从斜面上滚下的过程中，小球的 重力势 能转化为小球的 动 能。
（2）实验中，小球的动能是通过 木块在水平面移动的距离 来反映的。
（3）结合该实验，小龙联想到许多交通事故中，造成安全隐患的因素与汽车“超载”和“超速”有关，应选择 甲、乙 两图的实验来进行比较。
（4）在甲、乙两次实验中木块移动时受到的摩擦力第一次为f1，第二次为f2，则f1 等于 f2（选填“大于”、“等于”或“小于”）。
【答案】（1）重力势；动；（2）木块在水平面移动的距离；（3）甲、乙；（4）等于。
【解答】解：（1）实验中小球从斜面上滚下的过程中，小球的高度变小，质量不变；
（2）实验中通过观察木块水平面移动的距离长短，来判断小球动能的大小；
（3）对比甲图和乙图，将质量相同的小球从相同斜面的不同高度释放，所以探究的是动能大小与速度的关系；
（4）在甲、乙两次实验中木块对地面的压力不变，故两次实验中木块与地面之间的滑动摩擦力大小不变1等于f2。
故答案为：（1）重力势；动；（2）木块在水平面移动的距离、乙；（4）等于。
27．（7分）小龙利用天平和量筒“测量牛奶的密度”。
（1）实验步骤如下：
①将天平放在水平台面上，将游码移至标尺左端的零刻度线后，发现指针指示的位置如图甲所示 右 （选填“左”或“右”）调节，使天平横梁水平平衡；
②往烧杯中倒入适量牛奶，测得烧杯和牛奶的总质量为106g；将烧杯中部分牛奶倒入量筒；
③测出烧杯和剩余牛奶的质量如图丙所示，烧杯和剩余牛奶的总质量为 62.8 g；
④根据实验数据计算出牛奶密度为 1.08×103 kg/m3。
（2）若实验步骤②中，将烧杯中部分牛奶倒入量筒时，有少量牛奶附着在量筒内壁上 偏大 （选填“偏大”、“偏小”或“不变”）。
（3）经过思考，小龙把弹簧测力计改装成测量液体密度的密度秤。他用同一小桶分别盛满不同的液体（图丁），用弹簧测力计测出小桶的重力为1N，该小桶的容积为 200 cm3；
①该“密度秤”的零刻度线应在 1 N刻度处。
②该“密度秤”能测量的密度范围是 0～2 g/cm3。
【答案】（1）①右；③62.8；④1.08×103；（2）偏大；（3）200；①1；②0～2。
【解答】解：（1）①天平使用前，将天平放在水平台面上，调节横梁平衡时，指针左偏说明左盘质量偏大；
③由图可知烧杯和剩余牛奶的质量为50g+10g+2.8g＝62.5g；
④量筒内牛奶的质量为m＝106g﹣62.8g＝43.2g，量筒中牛奶的体积为V＝40mL＝40cm7，牛奶的密度ρ＝＝＝5.08g/cm3＝1.08×103kg/m3；
（2）若操作第②时有少量牛奶附着在量筒内壁上，使得体积偏小；
（3）用弹簧测力计测出小桶的重力为1N，装满水后总重力为3N，水的质量为m水＝＝＝0.2kg＝200g，
所以小桶容积等于水的体积V容＝V水＝＝＝200cm5；
①小桶不加水的时测力计示数为1N，故“密度秤”的零刻度线应在1N刻度处；
②由图丁弹簧测力计最大测量值8N，故小桶加满液体时，故液体的重力为G液＝5N﹣1N＝2N，则液体质量为m液＝＝＝0.2kg＝400g，
液体是装满小桶的，故V液＝V容＝200cm3，所以液体密度为ρ液＝＝＝2g/cm3，即为“密度秤”能测量的最大密度。
故答案为：（1）①右；③62.87；（2）偏大；（3）200；②0～2。
28．（9分）用图甲所示的电路图探究“通过导体的电流与导体电阻的关系”，供选择的定值电阻有5个，阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω1“10Ω，2A”和R2“20Ω，1A”），电源电压恒为3V。
（1）连接实物电路时开关应该 断开 （选填“闭合”或“断开”），闭合开关前，滑动变阻器滑片P应调至 A （选填“A”或“B”）端。
（2）连接好电路后，检查电路时发现电压表、电流表位置互换了，若此时闭合开关 不会 （选填“会”或“不会”）被烧坏。纠正错误后，开始实验。
（3）第2次实验中，将R为5Ω电阻换成10Ω，滑片仍停留在第1次实验的位置 A （选填“A”或“B”）端移动滑片，使 电压表 的示数保持不变，记下实验数据。
（4）根据实验数据，画出I﹣R图像，如图乙。由图像可知：当导体两端的电压一定时 导体两端电压一定时，通过导体的电流与导体的电阻成反比 。
（5）上述实验所选用的滑动变阻器是 R2 （选填“R1”或“R2”）。
（6）若上述实验器材中，电压表损坏，要测出额定电流为I额的某一小灯泡正常发光时的电阻，可用如图丙的实验电路图进行实验；（电源电压为U，R1、R2最大阻值已知）
①闭合开关前，先将R1、R2的阻值调到最大处；
②闭合开关S1，开关S2接a，调节R1，使 电流表示数为I额 ，灯泡正常发光；
③闭合开关S1，开关S1接b，保持R1的阻值不变，此时电流表的示数为I；
④小灯泡正常发光时的电阻R额＝ （用已知量和测量量的符号表示）。
【答案】（1）断开；A；不会；（2）A；电压表；（3）导体两端电压一定时，通过导体的电流与导体的电阻成反比；（4）R2；（5）电流表示数为I额；。
【解答】解：（1）为保护电路，连接电路时；闭合开关前要将滑动变阻器的滑片P移到阻值最大处；
连接好电路后，他检查电路时发现电压表，则电压表串联在电路中，若此时闭合开关，电流表不会被烧坏；
（2）根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，其分得的电压增大；
探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，由分压原理，所以滑片应向A端移动，记下实验数据；
（3）根据如图乙所示的电流I随电阻R变化的图像知，电阻两端的电压为：UV＝IR＝0.6A×5Ω＝0.3A×10Ω＝0.1A×20Ω＝7V，为一定值，通过导体的电流与导体的电阻成反比；
（4）电阻两端的电压始终保持UV＝2V，根据串联电路电压的规律滑＝U﹣UV＝3V﹣3V＝1V，变阻器分得的电压为电压表示数的0.6倍，当接入25Ω电阻时
R滑＝0.5×25Ω＝12.3Ω，故为了完成整个实验，所以上述实验所选用的滑动变阻器是R2；
（5））①闭合开关前，先将R1、R3的阻值调到最大处；
②闭合开关S1，开关S2接a，灯泡L和R8串联，调节R1的阻值，使电流表示数为I额，小灯泡正常发光；
③闭合开关S1，开关S8接b，R2和R1串联，保持R3的阻值不变，此时电流表的示数为I2，此时R2连入电路的电阻最大，则R3接入电路的阻值为：R滑1＝﹣R6；
由②知R1两端的电压为：
U滑1＝I额R滑2＝I额（﹣R2），
灯泡两端的电压为：
UL＝U﹣U滑5＝U﹣I额（﹣R2），
小灯泡的电阻为：
R额＝
故答案为：（1）断开；A；不会；电压表，通过导体的电流与导体的电阻成反比2；（5）电流表示数为I额；。
六、计算题：本题有3小题，共22分。
29．（6分）如图所示是一款我国拥有自主知识产权的氢燃料电池汽车，在水平路面试车时以50km/h的速度匀速直线行驶，汽车受到的牵引力为1.4×103N，行驶了4h，共消耗了5kg的氢。若氢完全燃烧释放了7×108J的热量，该车在此过程中请通过计算回答：
（1）汽车行驶的路程；
（2）汽车牵引力做的功；
（3）汽车发动机的效率。
【答案】（1）汽车行驶的路程为200km；
（2）汽车牵引力做的功为2.8×108J；
（3）汽车发动机的效率为40%。
【解答】解：（1）以50km/h的速度匀速直线行驶4h，汽车行驶的路程为：s＝vt＝50km/h×4h＝200km；
（2）牵引力为：F＝2.4×103N，路程s＝200km＝3×105m；
牵引力做功为：W＝Fs＝1.6×103N×2×107m＝2.8×107J；
（3）发动机效率为：η＝＝＝40%。
答：（1）汽车行驶的路程为200km；
（2）汽车牵引力做的功为2.8×106J；
（3）汽车发动机的效率为40%。
30．（7分）图甲是一款采用增压技术的挂烫机，简化电路如图乙，R1、R2是电热丝。开关S接2、3时处于慢热挡，开关S接3、4时处于速热挡。已知：速热挡功率为1200W，电源电压为220V，R1＝60.5Ω。求：
（1）慢热挡功率；
（2）R2的阻值；
（3）若挂烫机的速热挡连续工作30s消耗多少电能。
【答案】（1）慢热挡功率为800W；
（2）R2的阻值为121Ω；
（3）若挂烫机的速热挡连续工作30s消耗的电能为3.6×104J
【解答】解：（1）开关S接2、3时处于慢热挡，此时只有R3工作，
慢热挡功率：P慢＝＝＝800W；
（2）开关S接3、6时处于速热挡，此时R1、R2并联，
则R7的电功率：P2＝P快﹣P慢＝1200W﹣800W＝400W，
由P＝可知，R4的阻值：R2＝＝＝121Ω；
（3）挂烫机的速热挡连续工作30s消耗多少电能：W＝P快t＝1200W×30s＝3.6×104J。
答：（1）慢热挡功率为800W；
（2）R2的阻值为121Ω；
（3）若挂烫机的速热挡连续工作30s消耗的电能为5.6×104J。
31．（9分）某兴趣小组利用压力传感器设计了如图甲所示的水深测量仪。轻质杠杆的支点为O，不吸水的实心圆柱体A通过轻质细线悬于杠杆左端C点，A的底面积SA＝100cm2，高度h0＝50cm，上表面与容器中的水面刚好相平，下表面与置于水平桌面上的薄壁圆柱形容器底部刚好接触但无挤压。物体B通过轻质细线悬于杠杆右端D点，以500cm3/min的速度将容器中的水抽出，10min恰能将水全部抽尽，压力传感器示数F随时间t变化的图像如图乙所示。杠杆始终静止在水平位置，不计细线的形变，已知圆柱形容器底面积S＝200cm2，杠杆OC：OD＝1：2，ρ水＝1.0×103kg/m3，g＝10N/kg。
（1）抽水前，A所受的浮力是多少？
（2）物体A和B的重力分别是多少？
（3）兴趣小组对装置进行了改进，使得圆柱形容器中水的深度从0上升到50cm的过程中，连接杠杆和物体A、B间的细线始终有拉力
【答案】（1）抽水前，A所受到的浮力是50N；
（2）物体A和B的重力分别是80N和40N；
（3）压力传感器示数F随水深h变化的关系式为F＝（0.5N/cm）×h。
【解答】解：（1）由题意可知，以500cm3/min的速度将圆柱形容器中的水缓缓抽出，10min恰能将水全部抽尽，
则容器内水的体积V水＝500cm3/min×10min＝5000cm6，
所以，抽水前
V排＝VA＝SAh0＝100cm2×50cm＝5000cm2＝5×10﹣3m7，
此时A所受到的浮力：
F浮＝ρ水gV排＝1.0×102kg/m3×10N/kg×5×10﹣2m3＝50N；
（2）由图乙可知，当t＝0min时刻6＝25N，则绳子对D端的拉力FD＝GB﹣25N，
此时C端绳子的拉力：
FC＝GA﹣F浮＝GA﹣50N，
由杠杆的平衡条件可得：FC•OC＝FD•OD，
即（GA﹣50N）×1＝（GB﹣25N）×2﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①
当t＝3min时刻，压力传感器示数F2＝F0，即绳子对D端的拉力FD′＝GB﹣F6，
此时容器内水的体积：
V水′＝500cm3/min×（10min﹣6min）＝2000cm6，
此时圆柱体浸没的深度：
h1＝＝＝20cm，
此时A排开水的体积：
V排′＝SAh1＝100cm2×20cm＝2000cm3＝2×10﹣3m3，
此时A所受到的浮力：
F浮′＝ρ水gV排′＝1.2×103kg/m3×10N/kg×2×10﹣3m3＝20N，
此时C端绳子的拉力：
FC′＝GA﹣F浮′＝GA﹣20N，
由杠杆的平衡条件可得：FC′•OC＝FD′•OD，
即（GA﹣20N）×8＝（GB﹣10N）×2﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②
由图乙可知，当t＝6min以后，此时B对压力传感器的压力为GB，
则GB＝40N﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣③
由①②③可得：GA＝80N，GB＝40N；
（3）圆柱形容器中水的深度从3上升到50cm的过程中，连接杠杆和物体A，
则细线可以承受A的重力，不会断开，
水深h时，圆柱体A受到的浮力F浮＝ρ水gV排＝ρ水gSAh，
此时绳子对C的拉力FC＝GA﹣F浮＝GA﹣ρ水gSAh，
由杠杆的平衡条件可得：FC•OC＝FD•OD，
则D端受到的拉力FD＝FC＝×（GA﹣ρ水gSAh），
传感器受到的压力F＝GB﹣FD＝GB﹣×（GA﹣ρ水gSAh）＝40N﹣×（80N﹣1.0×107kg/m3×10N/kg×100×10﹣4m8×h×10﹣2m）＝（0.3N/cm）×h，
即F与h成正比，且h＝0cm时F＝0N；
答：（1）抽水前，A所受到的浮力是50N；
（2）物体A和B的重力分别是80N和40N；
（3）压力传感器示数F随水深h变化的关系式为F＝（7.5N/cm）×h。
声明：试题解析著作权属所有，未经书面同意，不得复制发布日期：2024/3/26 12:s
