中职物理高教版（2021）通用类第二节 全电路欧姆定律精品课后练习题

这是一份中职物理高教版（2021）通用类第二节 全电路欧姆定律精品课后练习题，文件包含主题四直流电及其应用第二节全电路欧姆定律原卷版docx、主题四直流电及其应用第二节全电路欧姆定律解析版docx等2份试卷配套教学资源，其中试卷共7页， 欢迎下载使用。

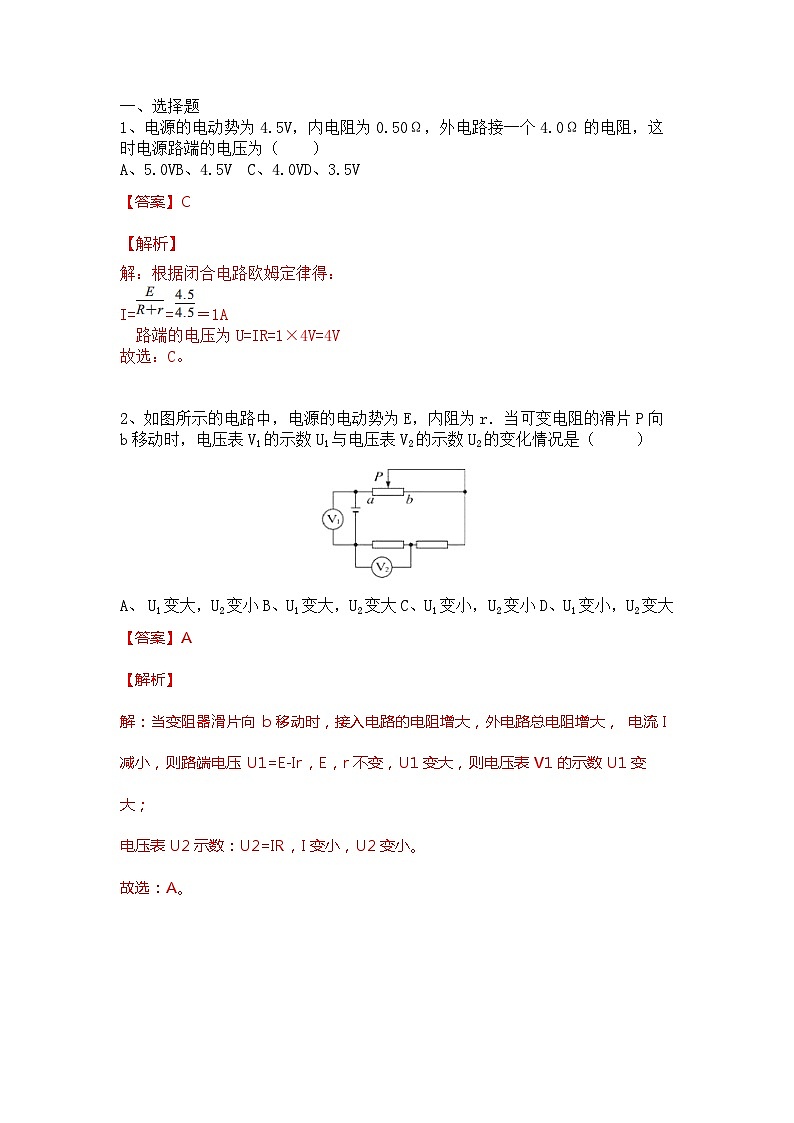

【答案】C
【解析】
解：根据闭合电路欧姆定律得：
I==＝1A
路端的电压为U=IR=1×4V=4V
故选：C。

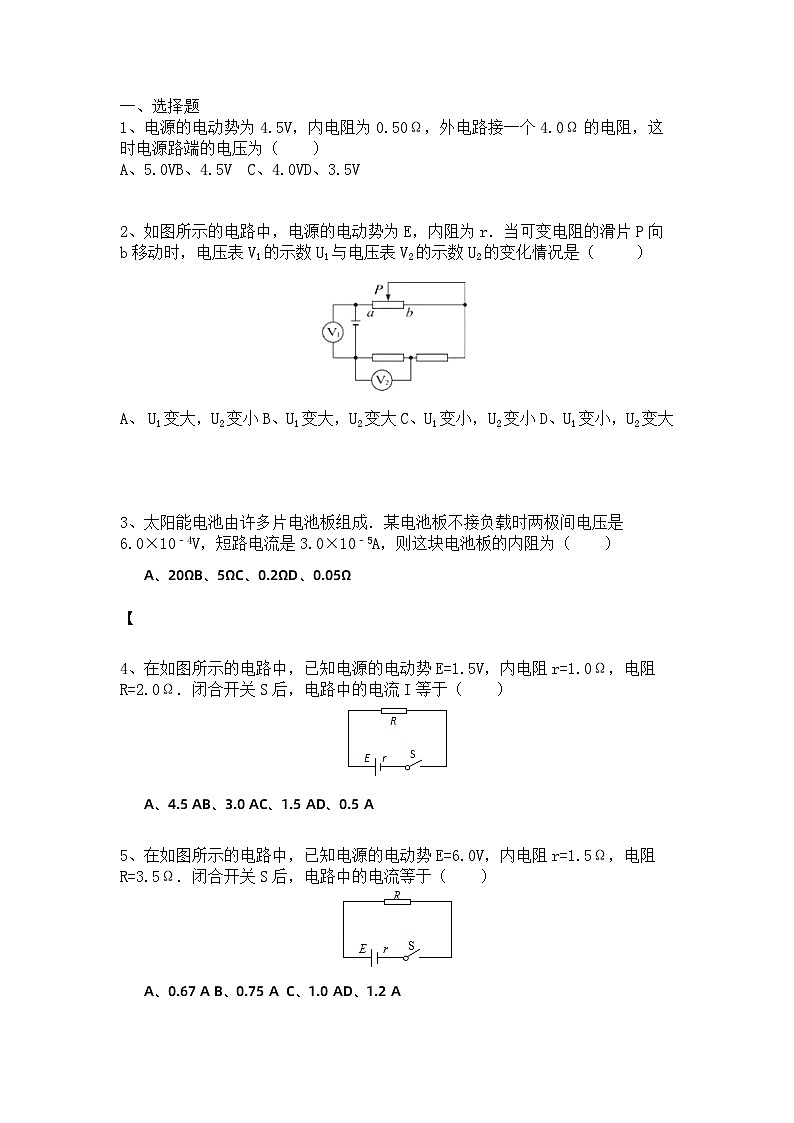

2、如图所示的电路中，电源的电动势为E，内阻为r．当可变电阻的滑片P向b移动时，电压表V1的示数U1与电压表V2的示数U2的变化情况是（ ）
U1变大，U2变小B、U1变大，U2变大C、U1变小，U2变小D、U1变小，U2变大
【答案】A
【解析】
解：当变阻器滑片向b移动时，接入电路的电阻增大，外电路总电阻增大，电流I减小，则路端电压U1=E-Ir，E，r不变，U1变大，则电压表V1的示数U1变大；
电压表U2示数：U2=IR，I变小，U2变小。
故选：A。

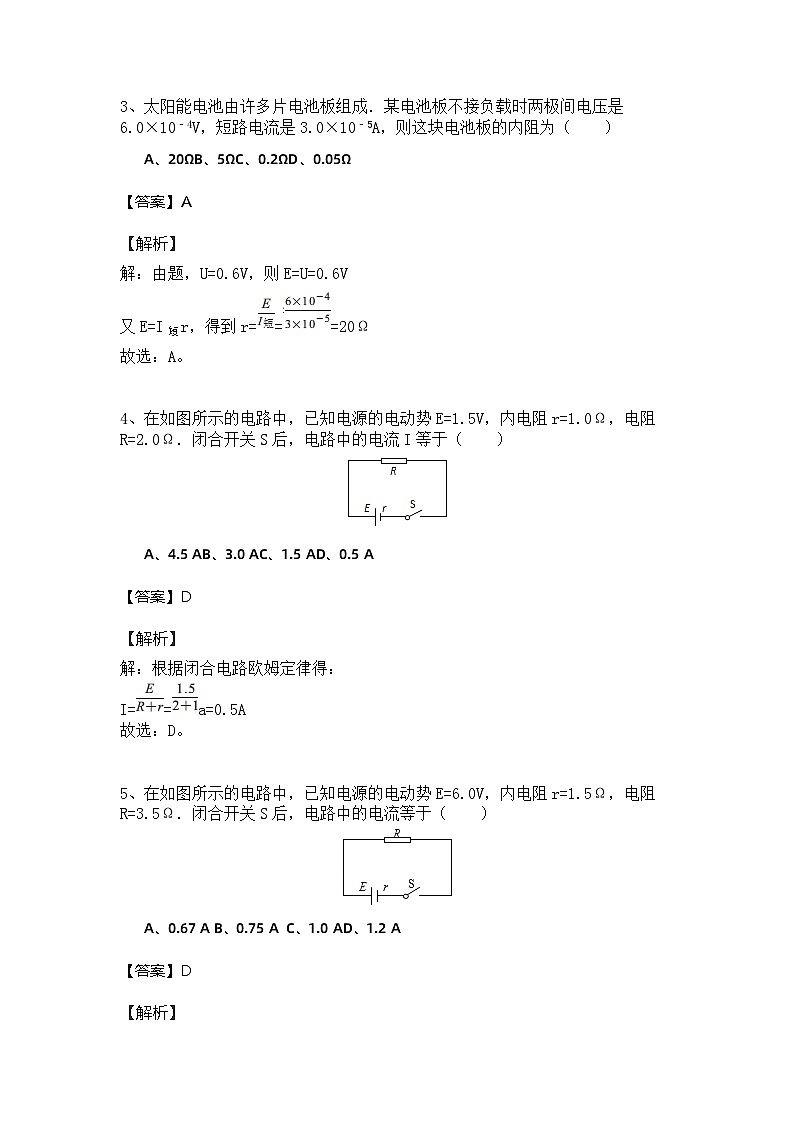

3、太阳能电池由许多片电池板组成．某电池板不接负载时两极间电压是6.0×10﹣4V，短路电流是3.0×10﹣5A，则这块电池板的内阻为（ ）
A、20ΩB、5ΩC、0.2ΩD、0.05Ω
【答案】A
【解析】
解：由题，U=0.6V，则E=U=0.6V
又E=I短r，得到r===20Ω
故选：A。
4、在如图所示的电路中，已知电源的电动势E=1.5V，内电阻r=1.0Ω，电阻R=2.0Ω．闭合开关S后，电路中的电流I等于（ ）
A、4.5 AB、3.0 AC、1.5 AD、0.5 A
【答案】D
【解析】
解：根据闭合电路欧姆定律得：
I==a=0.5A
故选：D。
5、在如图所示的电路中，已知电源的电动势E=6.0V，内电阻r=1.5Ω，电阻R=3.5Ω．闭合开关S后，电路中的电流等于（ ）
A、0.67 A B、0.75 A C、1.0 AD、1.2 A
【答案】D
【解析】
解：根据闭合电路欧姆定律得：
I==A=1.2A，故ABC错误，D正确。
故选：D。
二、填空题
6、如图所示，已知电源电动势E=3V，内电阻r=1Ω，电阻R=5Ω，电路中的电表均为理想电表．则当开关S闭合时，电流表的读数为 A，电压表的读数为 V．
【答案】0.5；2.5
【解析】
解：根据闭合电路欧姆定律，有：
I==A=0.5A；
路端电压为：
U=IR=0.5×5V=2.5V.
三解答题
7、（12分）电动势为5V的电源与一个阻值是10Ω的电阻构成闭合电路，测得电源两端电压为4V．求：
（1）电路中的电流强度．
（2）电源的内阻．
【答案】（1）电路中的电流强度是0.4A；
（2）电源的内阻是2.5Ω．
【解析】
解：（1）由欧姆定律得：
电路中的电流强度 I==A=0.4A
（2）由闭合电路欧姆定律得：
电源的内阻r===2.5Ω.
8、在如图所示的电路中，R1=2Ω，R2=R3=4Ω，当电键K接a时，R2上消耗的电功率为4W，当电键K接b时，电压表示数为4.5V．试求：
（1）当电键K接a时，通过电源的电流和电源两端的电压；
（2）电源的电动势和内电阻．
（3）当电键K接c时，求电源输出功率．
【答案】
（1）电键K接a时，通过电源的电流为1A，电源两端的电压为4V．
（2）电源的电动势和内电阻分别为E=6 V，r=2Ω．
（3）当电键K接c时，电源输出功率为4W．
【解析】
解：
（1）K接a时，R1被短路，外电阻为R2，根据电功率公式可得
通过电源电流 I1==1A
电源两端电压U1＝＝4V
（2）K接a时，有E=U1+I1r=4+r ①
K接b时，R1和R2串联，R外=R1+R2=6Ω
通过电源电流I2==0.75A
这时有：E=U2+I2r=4.5+0.75 r ②
解①②式得：E=6 V r=2Ω
（3）当K接c时，R总=R1+r+R23=6Ω
总电流I==1A
源输出功率P出＝I2(R1+R23)＝4W
