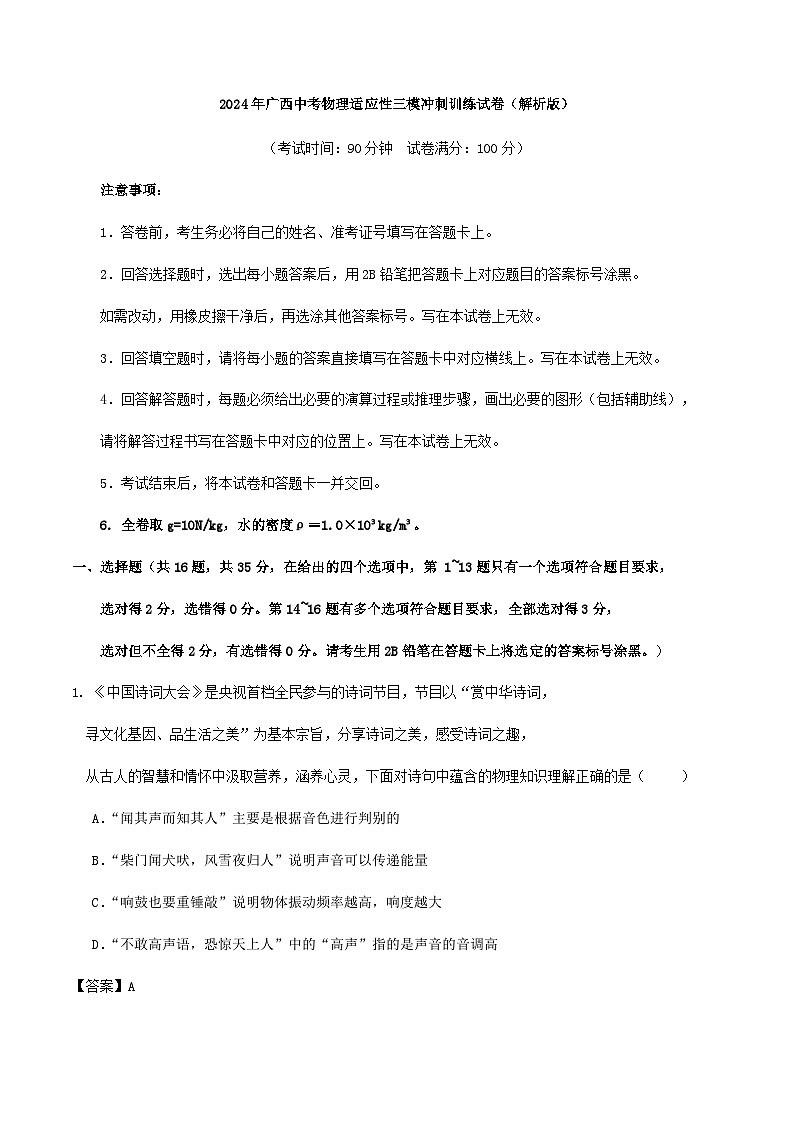

2024年广西中考物理适应性三模冲刺训练试卷（解析版）
展开
这是一份2024年广西中考物理适应性三模冲刺训练试卷（解析版），文件包含2024年广西中考物理适应性三模冲刺训练试卷解析版docx、2024年广西中考物理适应性模拟练习试卷docx等2份试卷配套教学资源，其中试卷共48页， 欢迎下载使用。
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑。
如需改动，用橡皮擦干净后，再选涂其他答案标号。写在本试卷上无效。
3．回答填空题时，请将每小题的答案直接填写在答题卡中对应横线上。写在本试卷上无效。
4．回答解答题时，每题必须给出必要的演算过程或推理步骤，画出必要的图形（包括辅助线），
请将解答过程书写在答题卡中对应的位置上。写在本试卷上无效。
5．全卷取g=10N/kg，水的密度ρ＝1.0×10³kg/m³。
一、选择题（共16题，共35分，在给出的四个选项中，第 1~13题只有一个选项符合题目要求，
选对得2分，选错得0分。第14~16题有多个选项符合题目要求，全部选对得3分，
选对但不全得2分，有选错得0分。请考生用2B铅笔在答题卡上将选定的答案标号涂黑。）
1. 《中国诗词大会》是央视首档全民参与的诗词节目，节目以“赏中华诗词，
寻文化基因、品生活之美”为基本宗旨，分享诗词之美，感受诗词之趣，
从古人的智慧和情怀中汲取营养，涵养心灵，下面对诗句中蕴含的物理知识理解正确的是（ ）

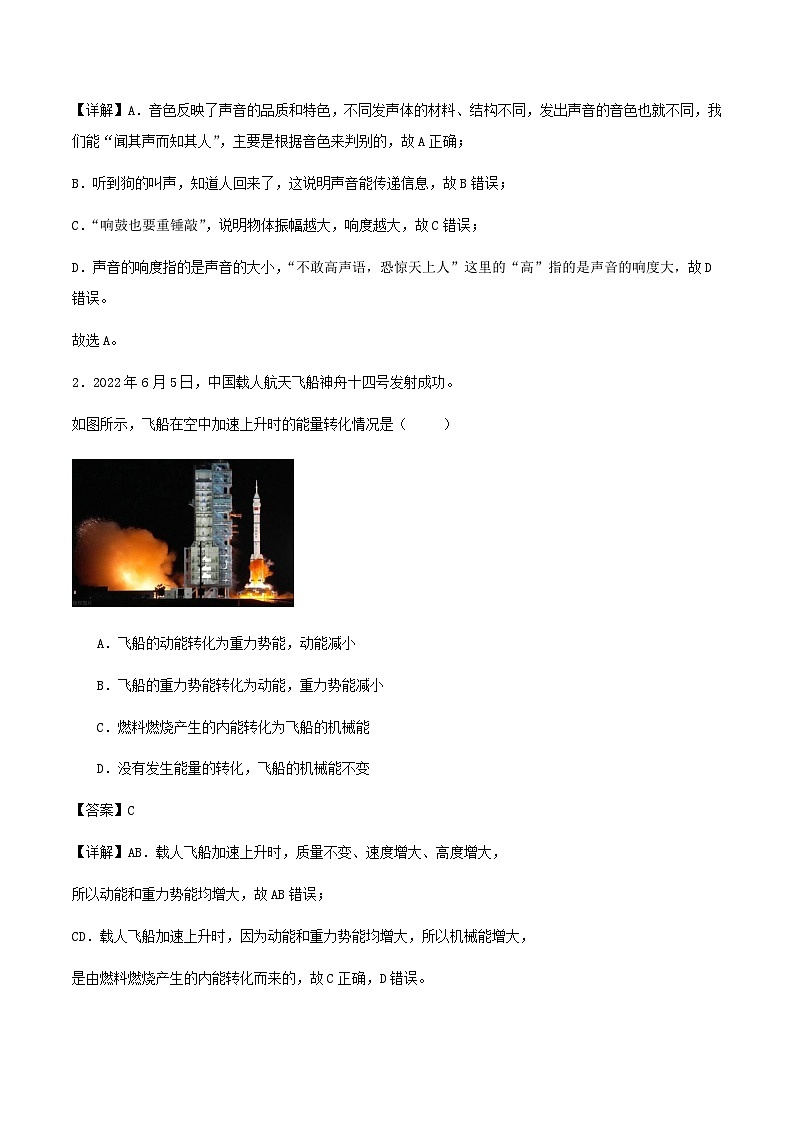

A．“闻其声而知其人”主要是根据音色进行判别的
B．“柴门闻犬吠，风雪夜归人”说明声音可以传递能量
C．“响鼓也要重锤敲”说明物体振动频率越高，响度越大
D．“不敢高声语，恐惊天上人”中的“高声”指的是声音的音调高

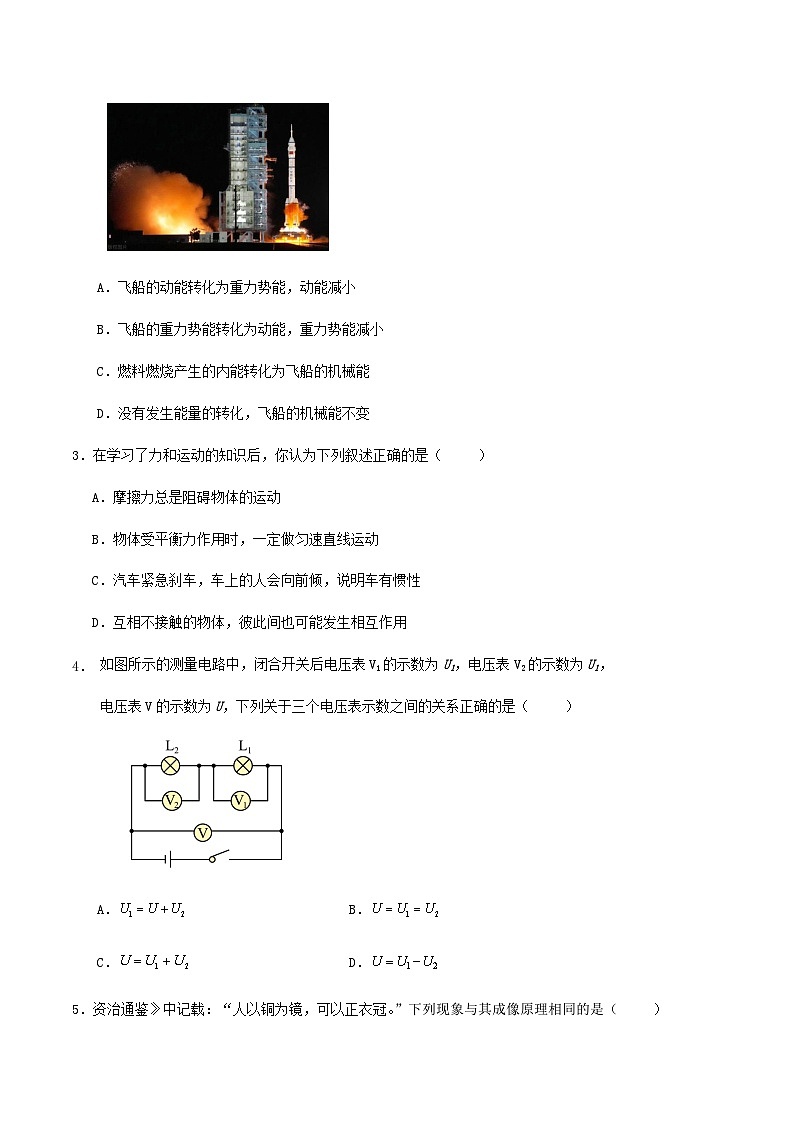

2．2022年6月5日，中国载人航天飞船神舟十四号发射成功。
如图所示，飞船在空中加速上升时的能量转化情况是（ ）
A．飞船的动能转化为重力势能，动能减小
B．飞船的重力势能转化为动能，重力势能减小
C．燃料燃烧产生的内能转化为飞船的机械能
D．没有发生能量的转化，飞船的机械能不变
3．在学习了力和运动的知识后，你认为下列叙述正确的是（ ）
A．摩擦力总是阻碍物体的运动
B．物体受平衡力作用时，一定做匀速直线运动
C．汽车紧急刹车，车上的人会向前倾，说明车有惯性
D．互相不接触的物体，彼此间也可能发生相互作用
如图所示的测量电路中，闭合开关后电压表V1的示数为U1，电压表V2的示数为U1，
电压表V的示数为U，下列关于三个电压表示数之间的关系正确的是（ ）
A．B．
C．D．
5．资治通鉴》中记载：“人以铜为镜，可以正衣冠。”下列现象与其成像原理相同的是（ ）
A．桥倒映在水中 B．水中的铅笔“错位”
C．露珠下的叶脉粗大 D．白光被三棱镜分解
6．下列生活现象能说明大气压存在的是（ ）
A． 火车轨道B． 锅炉水位计
C． 拦河大坝D． 用吸管吸饮料
7．图中的电路图，与图所示的实物电路对应的是（ ）
A． B． C． D．
如图所示，水平桌面上放置两个相同的容器，甲中有一小物块悬浮于水中，
乙中有一个小球漂浮在水面上，此时容器内水面高度相同。则下列说法正确的是（ ）
A．两个容器对桌面的压强关系：p甲＜p乙
B．水对两个容器底部的压力关系：F甲>F乙
C．如果向甲中加入酒精并搅拌均匀，小物块受到的浮力变小
D．如果向乙中加入盐水并搅拌均匀，小球受到的浮力变大
某电能表的表盘如图所示。用电30min时电能表的转盘转过360转，
接在该电能表上的用电器的总功率是（ ）
A．B．C．D．
10 .用电子秤和量杯测量某液体时，量杯及杯中液体的总质量记为m，杯中液体的体积记为V，
根据测量的数据作出m﹣V图象如图。由图象可知（ ）
A．10L这种液体的质量为8kg B．量杯的质量为20g
C．该液体是水 D．该液体的密度跟质量成正比
11．质量相同的三个正方体块，A为铜块，B为铁块，C为铝块，（ρ铜＞ρ铁＞ρ铝）把它们放在水平桌面上，对桌面的压强（ ）
A．pA＝pB＝pCB．pA＜pB＜pCC．pA＞pB＞pCD．无法判断
如图所示，在水平桌面上放置质量和底面积都相同的甲、乙两容器，
分别注入质量相等的两种液体a、b，将体积相等的两个物体A、B分别放入两种液体中后，
静止时两容器中液面相平。下列说法正确的是（ ）
A．两种液体密度的关系是ρa<ρb
B．A、B放入前，液体对容器底压力的关系是Fa=Fb
C．A、B放入后，容器对桌面压力的关系是F甲=F乙
D．A、B所受浮力的关系是FA>FB
实验时，小芳用图所示的滑轮组，将重为8N的物体匀速提升0.5m。
已知动滑轮的重为2N，不计绳重和摩擦，则（ ）
A．拉力F为4NB．有用功为5J
C．绳子自由端移动距离为1.5mD．该滑轮组的机械效率为80%
14．（多选）关于运动和力，下列说法正确的是（ ）
A．如果物体做匀速直线运动，所隐含的力学条件为物体受力平衡
B．人推桌子，桌子没有动，是因为桌子受到的推力小于摩擦力
C．静止站在水平地面上的你，你对地面的压力与地面给你的支持力是一对作用力和反作用力
D．“天宫二号”与“神舟飞船”对接成功时，它们是相对静止的
15．（多选）在“探究凸透镜成像规律”的实验中，当蜡烛、凸透镜和光屏的位置如图所示时，
光屏上得到了清晰的像（未画出）。下列说法中正确的是（ ）
A．光屏上成的是倒立、放大的像
B．照相机应用了该次实验的成像规律
C．若仅把蜡烛和光屏的位置互换，光屏上成倒立、缩小的像
D．把蜡烛向右移动少许，光屏适当向右移动，可得到小一些的像
16．（多选）甲图是小灯泡 L 和电阻 R 的 I ～U 图象。将小灯泡 L 和电阻 R 接入乙图所示电路中，
只闭合开关 S1时，小 灯泡 L 的实际功率为 1W ，下列说法正确的是（ ）
A．只闭合开关 S1 时，小灯泡 L 的电阻为 40Ω
B．再闭合开关 S2时，电流表示数增加 0.2A
C．再闭合开关 S2时，电路总功率为 1.4W
D．再闭合开关 S2后，在 1min 内电阻 R 产生的热量为 2.4J
二、填空题（每空1分，共12分，请把答案直接填写在答题卡相应的位置上，不要求写出演算过程。）
17．请将如图所示的测量结果填写在相应的空格处。
（1）图1木块的长度是 cm；
（2）图2物块的质量是 g。
小明在超市购物时，用25N的力沿水平方向推着购物车在水平地面上前进8m，用时10s，
则推力做的功等于 J，推力的功率等于 W｡
用弹簧测力计悬挂重为5.4N的物体，放入水中，静止时弹簧测力计示数如图所示，
则物体在水中受到的浮力为 N，物体的体积为 m3。（水=1.0×103kg/m3）
如图所示，工人师傅用250N的拉力，使重为2000N的物体以0.2m/s的速度在水平地面上
做匀速直线运动，已知物体在运动时受到地面的摩擦力为物重的0.2倍，动滑轮受到的重力为80N，
则工人师傅拉力的功率为 W，该滑轮组的机械效率为 。
21 .电阻R1、R2的U-I图象如图所示，则R1：R2= 。将R1、R2接入电源电压不变的电路中，
如图所示。当只闭合S时，电路消耗的总功率为P1；当S和S1都闭合时，电路消耗的总功率为P2，
则P1：P2 = 。
22 .如图所示，电流表量程0～0.6A，电压表量程0～15V，电阻R0＝30Ω，电路两端电压恒为24V，
在不超过电表量程的情况下，滑动变阻器连入电路的最小电阻是 ，最大电阻是 Ω．
三、作图题（共4分，请把答案直接填写在答题卡相应的位置上。）
23．（1）56．如图，有一个物块静止在粗糙斜面上，请画出该物块所受力的示意图。
（2）根据图中的实物图画出相应的电路图，要求在图上标出元件名称。
四、实验探究题（共25分，请把答案直接填写在答题卡相应的位置上。）
24．某同学在学完凸透镜成像规律后，用一块焦距为10cm的凸透镜，
对凸透镜成像特点做了进一步探究。
如图所示，他将蜡烛、透镜和光屏从左到右依次安装在水平光具座上，
调整烛焰、透镜和光屏的中心在 ；
当他将蜡烛、凸透镜、光屏分别放在图所示位置时，光屏上恰好接收到清晰的
（选填“倒立”或“正立”）、 （选填“放大”或“缩小”）的 （选填“虚”或“实”）像；
若保持此时蜡烛和光屏的位置不变，当将凸透镜向左平移 cm时，光屏上可再次出现清晰的像，
这就是生活中 （选填“照相机”“投影仪”或“放大镜”）的工作原理；
一段时间后，蜡烛变短，将观察到光屏上的像 ，
若要使像仍成在光屏中央，应将透镜 。（选填“上移”或“下移”）
25．小明同学探究“杠杆的平衡条件”。
实验前，杠杆停在图甲所示的位置，此时杠杆处于 （选填“平衡”“非平衡”）状态。
为使杠杆在水平位置平衡，应该将右端平衡螺母向 （选填“左”或“右”）调节；
调节杠杆水平平衡后，小明进行了三次实验。根据实验，
他得出杠杆的平衡条件为“动力×支点到动力作用点的距离=阻力×支点到阻力作用点的距离”，
你认为小明这个实验结论是 （选填“正确”或“错误”）的，
实验过程中使杠杆水平平衡的目的 ；
图乙所示的第3次实验中，杠杆在水平位置始终保持平衡，
若测力计拉力由图中斜向下方向逐步向竖直向下的方向改变，
则测力计的示数将 （选填“变大”、“变小”或“不变”）。
26．用“伏安法测电阻”的实验中，老师提供了以下器材：
几节干电池做电源、已知阻值的电阻RL1个、最大阻值为50Ω的滑动变阻器1个、被测电阻Rx，
开关2个，电压表和电流表各1只、导线若干。实验前老师启发同学们，
为了使测定的电阻值更精确，采用多次测量取平均值的方法。
甲、乙、丙、丁四个小组分别设计了以下可测电阻Rx的四个方案（如图），依据实验方案回答：
(1)实验中测得下表所示数据，此数据是 小组测量的。
乙小组在实验中闭合开关S后，发现电流表示数几乎为零，而电压表的示数等于电源电压。
则该电路的故障可能为 。
在丁小组实验过程中，闭合开关S和S1，电流表和电压表的示数如图所示，
则电阻Rx两端电压是 V，通过电阻Rx的电流是 A，电阻的阻值是 Ω。
甲小组的同学发现电压表不能正常使用，于是撤去电压表设计了以下4种方案。
其中不能测出Rx的方案是 （只填字母）.如果S、S1都闭合时，电流表示数为I1，
闭合S、断开S1时，电流表示数为I2，
则电阻的表达式为方案 （只填字母）的测量结果。
27 .如图所示，现有下列器材：学生电源（电压6V），电流表、电压表、
定值电阻（5Ω、10Ω、20Ω各一个）、开关、滑动变阻器和导线若干，
利用这些器材探究“电流与电阻的关系”。
（1）请根据图甲所示的电路图用笔画线代替导线将图乙所示的实物连接成完整电路 。
（2）实验中依次接入三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，
记下电流表的示数，利用描点法得到如图丙所示的电流I随电阻R变化的图像。
由图像可以得出结论： 。
上述实验中，小强用5Ω的电阻做完实验后，保持滑动变阻器滑片的位置不变，
接着把R换为10Ω的电阻接入电路，闭合开关，向 （选填“A”或“B”）端移动滑片，
使电压表示数为 V时，读出电流表的示数。为了使三个定值电阻都为实验所用，
滑动变阻器的最大阻值最小是 。
五、计算题（共26分，解答时要求在答题卡相应的答题区域内写出必要的文字说明、计算公式和重要的演算步骤。只写出最后答案，未写出主要演算过程的，不得分。答案必须明确写出数值和单位。）
28.如图所示为一款新型无人驾驶电动汽车，在某次性能测试中，汽车沿平直的公路匀速行驶，
行驶过程中汽车受到的阻力为1500N，在180s的测试时间内汽车匀速行驶了1800m。求：
（1）汽车受到的牵引力；
（2）此过程中汽车牵引力所做的功；
（3）牵引力做功的功率。
29．用弹簧测力计悬挂一实心物块，物块下表面与水面刚好接触，
如图甲所示。由此处匀速下放物块，直至浸没于水中并继续匀速下放（物块始终未与容器接触）。
物块下放过程中，弹簧测力计示数下与物块下表面浸入水中的深度h的关系如图乙所示。
（已知水的密度ρ水=1.0×10³kg/m³）求：
（1）物块完全浸没在水中时受到的浮力；
（2）物块的密度；
（3）物块刚好浸没时，水对物块下表面的压强。
30．如图甲所示，是某研究小组设计的一套测量物体重力的模拟装置，
OAB为水平杠杆，OB长1m，O为支点，OA：AB=1：4，电源电压保持不变，
电流表的量程为0~0.6A，定值电阻R0的阻值为10Ω，压力传感器R固定放置，
R的阻值随其所受压力F变化的关系如图乙所示。
当平板空载时，闭合开关S，电流表的示数为0.2A。（平板、压杆和杠杆的质量均忽略不计）求：
（1）电源电压；
（2）当电流表示数为0.4A时，物体的重力；
（3）在电路安全的情况下，缓慢增加平板上的物体的重力过程中，
当电路消耗功率分别达最大值和最小值时，压力传感器R消耗功率的比值；
（4）当平板上物体重为250N，此时电路不安全，若可移动A点使电路安全，
则A点移动的方向和A点移动的最小距离。
次数
物理量
1
2
3
4
5
电压U/V
1.5
3
4.5
6
7.5
电流I/A
0.1
0.2
0.3
0.4
0.5
