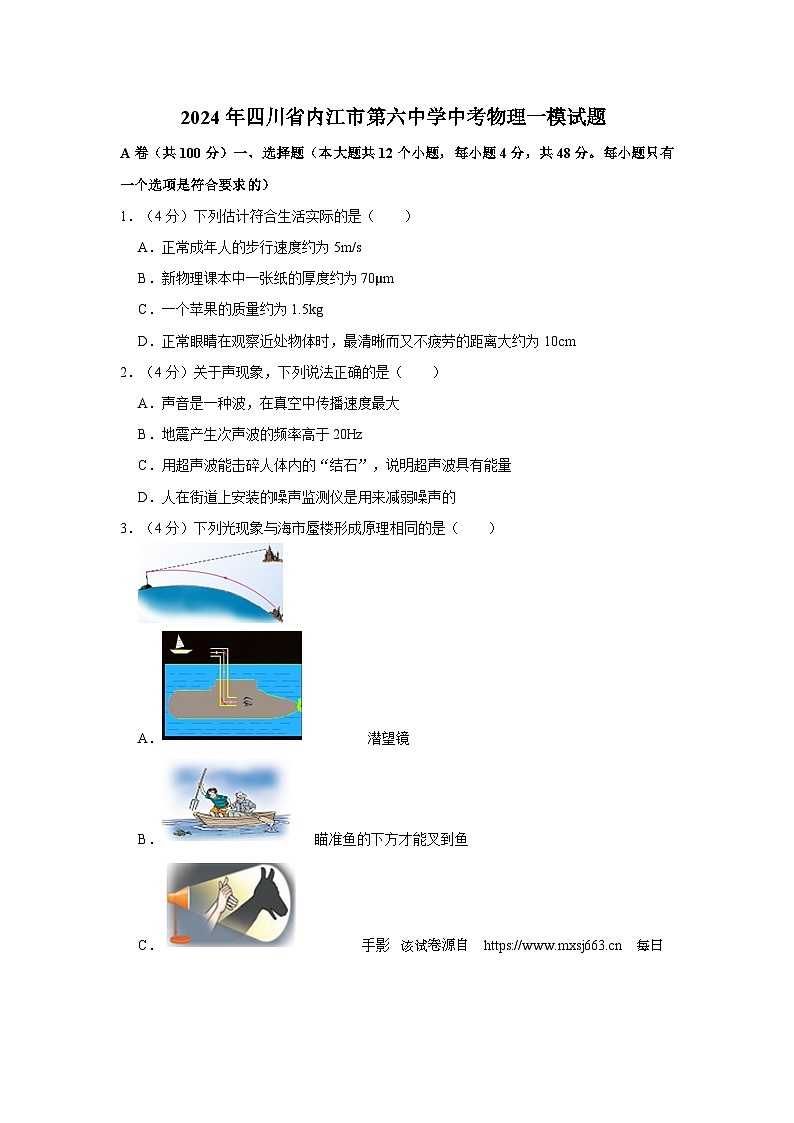

32，2024年四川省内江市第六中学中考物理一模试题

这是一份32，2024年四川省内江市第六中学中考物理一模试题，共24页。试卷主要包含了选择题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。
1．（4分）下列估计符合生活实际的是（ ）
A．正常成年人的步行速度约为5m/s
B．新物理课本中一张纸的厚度约为70μm
C．一个苹果的质量约为1.5kg
D．正常眼睛在观察近处物体时，最清晰而又不疲劳的距离大约为10cm
2．（4分）关于声现象，下列说法正确的是（ ）
A．声音是一种波，在真空中传播速度最大
B．地震产生次声波的频率高于20Hz
C．用超声波能击碎人体内的“结石”，说明超声波具有能量
D．人在街道上安装的噪声监测仪是用来减弱噪声的
3．（4分）下列光现象与海市蜃楼形成原理相同的是（ ）
A． 潜望镜
B． 瞄准鱼的下方才能叉到鱼
C． 手影该试卷源自 每日更新，享更低价下载。D． 有趣的倒影

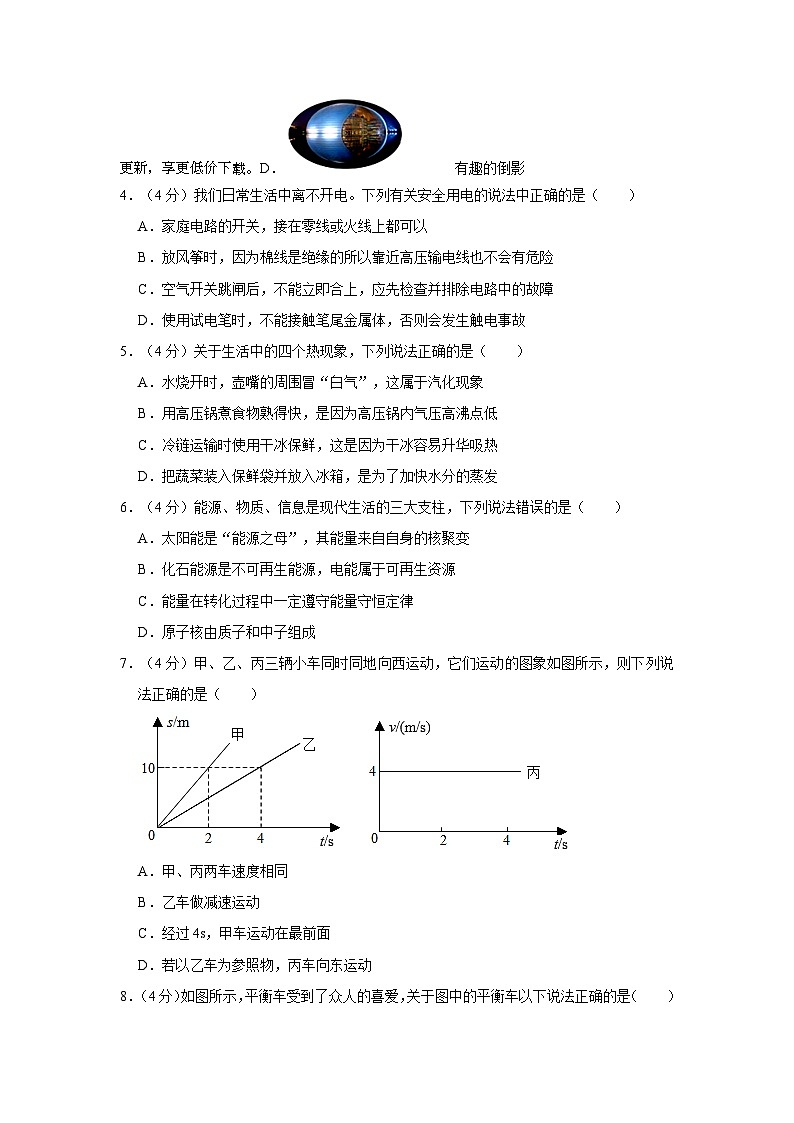

4．（4分）我们日常生活中离不开电。下列有关安全用电的说法中正确的是（ ）
A．家庭电路的开关，接在零线或火线上都可以
B．放风筝时，因为棉线是绝缘的所以靠近高压输电线也不会有危险
C．空气开关跳闸后，不能立即合上，应先检查并排除电路中的故障
D．使用试电笔时，不能接触笔尾金属体，否则会发生触电事故
5．（4分）关于生活中的四个热现象，下列说法正确的是（ ）
A．水烧开时，壶嘴的周围冒“白气”，这属于汽化现象
B．用高压锅煮食物熟得快，是因为高压锅内气压高沸点低
C．冷链运输时使用干冰保鲜，这是因为干冰容易升华吸热
D．把蔬菜装入保鲜袋并放入冰箱，是为了加快水分的蒸发
6．（4分）能源、物质、信息是现代生活的三大支柱，下列说法错误的是（ ）
A．太阳能是“能源之母”，其能量来自自身的核聚变
B．化石能源是不可再生能源，电能属于可再生资源
C．能量在转化过程中一定遵守能量守恒定律
D．原子核由质子和中子组成
7．（4分）甲、乙、丙三辆小车同时同地向西运动，它们运动的图象如图所示，则下列说法正确的是（ ）
A．甲、丙两车速度相同
B．乙车做减速运动
C．经过4s，甲车运动在最前面
D．若以乙车为参照物，丙车向东运动

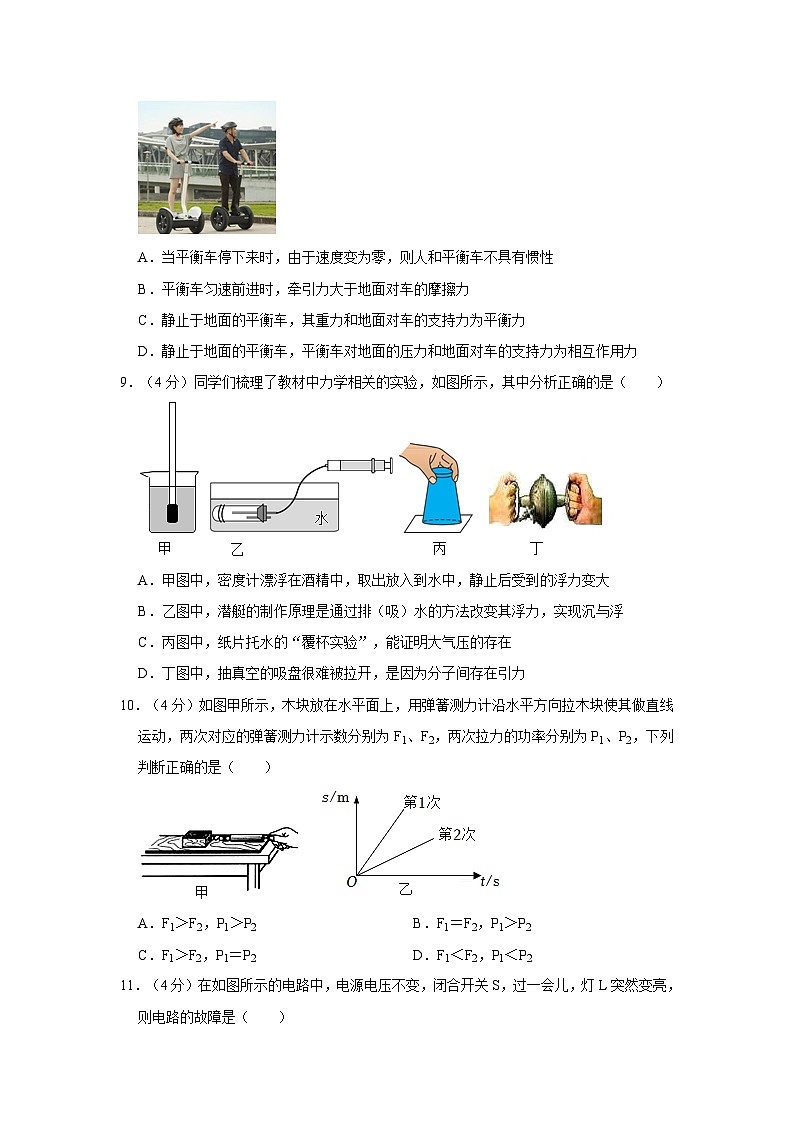

8．（4分）如图所示，平衡车受到了众人的喜爱，关于图中的平衡车以下说法正确的是（ ）
A．当平衡车停下来时，由于速度变为零，则人和平衡车不具有惯性
B．平衡车匀速前进时，牵引力大于地面对车的摩擦力
C．静止于地面的平衡车，其重力和地面对车的支持力为平衡力
D．静止于地面的平衡车，平衡车对地面的压力和地面对车的支持力为相互作用力
9．（4分）同学们梳理了教材中力学相关的实验，如图所示，其中分析正确的是（ ）
A．甲图中，密度计漂浮在酒精中，取出放入到水中，静止后受到的浮力变大
B．乙图中，潜艇的制作原理是通过排（吸）水的方法改变其浮力，实现沉与浮
C．丙图中，纸片托水的“覆杯实验”，能证明大气压的存在
D．丁图中，抽真空的吸盘很难被拉开，是因为分子间存在引力
10．（4分）如图甲所示，木块放在水平面上，用弹簧测力计沿水平方向拉木块使其做直线运动，两次对应的弹簧测力计示数分别为F1、F2，两次拉力的功率分别为P1、P2，下列判断正确的是（ ）
A．F1＞F2，P1＞P2B．F1＝F2，P1＞P2
C．F1＞F2，P1＝P2D．F1＜F2，P1＜P2
11．（4分）在如图所示的电路中，电源电压不变，闭合开关S，过一会儿，灯L突然变亮，则电路的故障是（ ）
（ ）
A．灯L短路B．灯L断路C．电阻R短路D．电阻R断路
12．（4分）如图所示，电源电压恒为6V，电流表量程0﹣0.6A，滑动变阻器规格“50Ω 1A”，小灯泡规格“2.5V 0.625W”。若不考虑小灯泡阻值随温度的变化，小灯泡两端电压不允许超过额定电压。闭合开关，下列说法正确的是（ ）
A．电路的最大电功率是3.6W
B．电流表的示数变化范围是0.1A﹣0.25A
C．滑动变阻器的阻值调节范围是10Ω﹣50Ω
D．滑片向右滑动，电流表示数变小，电压表示数变大
二、填空题（每空3分，共42分）
13．（6分）检查视力时要求被检查者与视力表相距5m。某同学在学校医务室检查视力，由于空间有限，用如图方式检查，被检查者应距离平面镜的距离为 m。他在平面镜里看到的视力表是 （选填“实”或“虚”）像。
（6分）我国自行设计的核动力航空母舰正在筹备中，核反应堆利用的是核材料发生
（选填“核裂变”或“核聚变”）提供能量，核能属于 （选填“不可再生”或“可再生”）能源。
15．（6分）科技引领生活，第五代通信技术（简称5G技术）时代已经来临。比如无人驾驶车辆可以应用5G技术在一、两公里之外提前感知交通信号灯，5G技术传递信息的载体是 ，红黄绿三种颜色指示灯的连接方式分别是 （填写“并联”或“串联”）。
16．（6分）2022年5月，全球首艘智能型无人系统母船“珠海云”号在广州下水。“珠海云”号排水量为2000吨，满载时受到的浮力为 N，船上的无人机起飞后，船身受到的浮力将 （填“变大”“变小”或“不变”）。（g取10N/kg）
17．（6分）一节容积为50m3的运油车装满石油。从油罐内取样30mL，称得其质量为25.5g，则石油的密度是 g/cm3，该运油车共约装石油 t。
18．（6分）如图所示，甲物体重40N，甲的底面积为20cm2，乙物体质量为1.6kg，不计弹簧测力计及绳的自重及摩擦，弹簧测力计的示数为 N，甲对地面的压强为 Pa。
19．（6分）如图甲所示，电源电压为6V恒定不变，滑动变阻器R2的滑片从a端滑到b端的过程中，R2消耗的电功率P与其两端电压U的关系图象如图乙，则R1＝ Ω；该电路的最大功率为 W。
三、作图题（本大题共3个小题，共10分）
20．（2分）如图，一束光线垂直于凸透镜主光轴射向平面镜，在图中画出经过平面镜反射后射向凸透镜的入射光线和经过凸透镜后的折射光线。
21．（4分）如图（a）所示，空缆车随缆绳做匀速直线运动（b）中画出缆车的轿厢（以方框表示）受力示意图（不计空气阻力）。
22．（4分）完成图中家庭电路中三孔插座及电灯、拉线开关的连接。
B卷（共35分）四、实验题（本大题共2个小题，共20分）
23．（8分）琳琳设计的“探究影响滑动摩擦力大小的因素”的实验方案如图所示。
（1）如图甲所示，把一个木块放在长木板上，用弹簧测力计沿水平方向拉动木块做匀速运动时 知识，木块所受滑动摩擦力f的大小等于弹簧测力计的示数F；
（2）下列现象中应用了从图甲、乙实验所得结论的是 （填字母）；
A．足球守门员戴着防滑手套
B．用力压住橡皮，擦去写错的字
C．移动很重的石块时，在地上铺设滚木
（3）根据你所学习的知识，若在甲图所示的木板上铺一层棉布，使用较小的拉力F1＝2N，没有拉动木块，则此时摩擦力f 2N（选填“＞”“＜”“＝”）；
（4）为了操作方便，琳琳和同桌一起设计了如图所示的两种方案。
方案一：木板水平固定，通过弹簧测力计水平拉动木块；
方案二：木块与弹簧测力计相连，弹簧测力计水平固定，通过细绳水平拉动木板；
实验操作发现方案二更好，若使用方案二的装置，发现匀速拉动木板的拉力F＝6N，则地面对长木板的摩擦力大小为 N。
24．（12分）小明在实验室测量小灯泡的电阻。实验器材有：电源（电压恒为6V）、滑动变阻器R1（规格为“10Ω 2A”），滑动变阻器R2（规格为“50Ω 1A”）、电流表、电压表、开关3个、导线若干，额定电压为3.8V的小灯泡（电阻约为10Ω）。
（1）小明连接的实验电路如图甲所示，其中有一根导线连接错误，请你在错误的导线上画“×”；
（2）小明闭合开关，发现电流表有示数，电压表无示数，故障的原因可能是 排除故障后，闭合开关，调节滑动变阻器，电流表的示数如图乙，则灯泡电阻为 Ω（结果保留一位小数）；
（3）为了使测量结果更准确，小明通过调节滑动变阻器的滑片对小灯泡的电阻进行了三次测量，求出电阻的平均值作为测量结果。小红同学认为不合理，原因是 ；
（4）小红不使用电流表，她向老师要了一个已知阻值为R的定值电阻和一个单刀双掷开关，借助小明的其他实验器材，也能测出小灯泡正常发光时的电阻，测量方案如下：（电源电压和小灯泡的额定电压分别用U和U额表示）
①闭合开关S，使开关S1连接触点1，调节滑动变阻器，使电压表的示数为 ；
②保持滑动变阻器的滑片位置不动，使开关S1连接触点2，读出电压表的示数为U1；
③小灯泡正常发光时的电阻的表达式为RL＝ 。
五、计算题（本大题共2个小题共15分。解答时写出必要的文字说明、公式、和重要的演算步骤，只写出最后结果不能得分，有数字运算的题答案必须写出数值和单位）
25．（6分）如图所示，小明在单杠上做引体向上运动，每次引体向上身体上升的高度为握拳时手臂的长度。已知小明的体重为600N，完成8次引体向上所用的时间为20s。求：
（1）小明完成1次引体向上所做的功。
（2）20s内小明做引体向上的功率。
26．（9分）为实现自动控制，小明同学利用电磁继电器（电磁铁线圈电阻不计）制作了具有延时加热、保温、消毒等功能的恒温调奶器，电压U1＝3V，定值电阻R0＝50Ω，热敏电阻R的阻值随温度变化的图象如图乙所示；工作电路中，R1＝836Ω，R2＝44Ω.已知恒温调奶器容量为2kg，水温达到80℃时衔铁会跳起。[c水＝4.2×103J/（kg•℃）]
（1）求衔铁刚跳起时，通过电磁铁线圈的电流。
（2）求工作电路在保温状态下的电功率。
（3）当调奶器加满温度为25℃的水，加热元件工作500s后衔铁跳起，求此过程中水吸收的热量及恒温调奶器的加热效率。
参考答案与试题解析
A卷（共100分）一、选择题（本大题共12个小题，每小题4分，共48分。每小题只有一个选项是符合要求的）
1．（4分）下列估计符合生活实际的是（ ）
A．正常成年人的步行速度约为5m/s
B．新物理课本中一张纸的厚度约为70μm
C．一个苹果的质量约为1.5kg
D．正常眼睛在观察近处物体时，最清晰而又不疲劳的距离大约为10cm
【解答】解：A、正常成年人的步行速度约为1.2m/s；
B、一张纸的厚度约为80μm，故B正确；
C、一个苹果的质量约为200g＝5.2kg左右；
D、正常眼睛在观察近处物体时，故D错误。
故选：B。
2．（4分）关于声现象，下列说法正确的是（ ）
A．声音是一种波，在真空中传播速度最大
B．地震产生次声波的频率高于20Hz
C．用超声波能击碎人体内的“结石”，说明超声波具有能量
D．人在街道上安装的噪声监测仪是用来减弱噪声的
【解答】解：A、声音是一种波，故A错误；
B、地震产生次声波的频率低于20Hz；
C、用超声波能击碎人体内的“结石”，故C正确；
D、人在街道上安装的噪声监测仪是用来显示噪声等级的，故D错误。
故选：C。
3．（4分）下列光现象与海市蜃楼形成原理相同的是（ ）
A． 潜望镜
B． 瞄准鱼的下方才能叉到鱼
C． 手影
D． 有趣的倒影
【解答】解：海市蜃楼是由光在不均匀的大气中传播时，发生折射形成的；
A、潜望镜利用的是平面镜成像，故A错误；
B、水中鱼的位置看起来比实际位置高属于光的折射现象，故B正确；
C、手影的成因是光的直线传播；
D、水中的倒影是因为平静的水面就像一面镜子，属于一种光的反射现象。
故选：B。
4．（4分）我们日常生活中离不开电。下列有关安全用电的说法中正确的是（ ）
A．家庭电路的开关，接在零线或火线上都可以
B．放风筝时，因为棉线是绝缘的所以靠近高压输电线也不会有危险
C．空气开关跳闸后，不能立即合上，应先检查并排除电路中的故障
D．使用试电笔时，不能接触笔尾金属体，否则会发生触电事故
【解答】解：A、电灯的开关接在了零线上时，电灯或其他用电器仍带电，故A错误；
B、安全用电的原则：不接触低压带电体；在高压线附近放风筝，所以应远离高压电线；
C、因为电路有短路或用电器总功率过大，所以应先检修，故C正确；
D、如果手不接触笔尾金属体，氖管都不发光。
故选：C。
5．（4分）关于生活中的四个热现象，下列说法正确的是（ ）
A．水烧开时，壶嘴的周围冒“白气”，这属于汽化现象
B．用高压锅煮食物熟得快，是因为高压锅内气压高沸点低
C．冷链运输时使用干冰保鲜，这是因为干冰容易升华吸热
D．把蔬菜装入保鲜袋并放入冰箱，是为了加快水分的蒸发
【解答】解：A、水烧开时，是壶嘴出来的水蒸气遇到周围温度较低的空气，这属于液化现象；
B、用高压锅煮食物熟得快，故B错误；
C、干冰升华吸热，用于冷链运输可以保鲜；
D、温度越低，减小液体表面积。所以把新鲜的蔬菜装入保鲜袋并放入冰箱，故D错误。
故选：C。
6．（4分）能源、物质、信息是现代生活的三大支柱，下列说法错误的是（ ）
A．太阳能是“能源之母”，其能量来自自身的核聚变
B．化石能源是不可再生能源，电能属于可再生资源
C．能量在转化过程中一定遵守能量守恒定律
D．原子核由质子和中子组成
【解答】解：A、太阳能是“能源之母”，故A正确。
B、化石能源是不可再生能源，故B错误。
C、能量在转化过程中一定遵守能量守恒定律。
D、原子核由质子和中子组成。
故选：B。
7．（4分）甲、乙、丙三辆小车同时同地向西运动，它们运动的图象如图所示，则下列说法正确的是（ ）
A．甲、丙两车速度相同
B．乙车做减速运动
C．经过4s，甲车运动在最前面
D．若以乙车为参照物，丙车向东运动
【解答】解：
ABC、在s﹣t图象中，甲，说明甲，
由图可知，甲的速度为：v甲＝＝＝5m/s，
乙的速度为：v乙＝＝＝2.5m/s；
在v﹣t图象中，丙的运动图象是平行于时间轴的直线，
由图可知，丙的速度为：v丙＝5m/s；
综上所述可知，甲、乙、丙三辆小车均做匀速直线运动，丙车的速度比乙车的速度大、乙、丙三辆小车同时同地向西运动，故A、C正确；
D、丙车的速度比乙车的速度大，甲、乙，所以，丙车向西运动。
故选：C。
8．（4分）如图所示，平衡车受到了众人的喜爱，关于图中的平衡车以下说法正确的是（ ）
A．当平衡车停下来时，由于速度变为零，则人和平衡车不具有惯性
B．平衡车匀速前进时，牵引力大于地面对车的摩擦力
C．静止于地面的平衡车，其重力和地面对车的支持力为平衡力
D．静止于地面的平衡车，平衡车对地面的压力和地面对车的支持力为相互作用力
【解答】解：A.一切物体在任何情况下都有惯性，所以即使平衡车停下来，人和平衡车还是有惯性；
B.平衡车匀速前进时，车处于平衡状态，这两个力大小相等；
C.静止于地面的平衡车，平衡车的重力加上人的重力才等于地面对平衡车的支持力，这两个力不是平衡力；
D.平衡车对地面的压力与地面对平衡车的支持力，大小相等、作用在同一条直线上，是一对相互作用力。
故选：D。
9．（4分）同学们梳理了教材中力学相关的实验，如图所示，其中分析正确的是（ ）
A．甲图中，密度计漂浮在酒精中，取出放入到水中，静止后受到的浮力变大
B．乙图中，潜艇的制作原理是通过排（吸）水的方法改变其浮力，实现沉与浮
C．丙图中，纸片托水的“覆杯实验”，能证明大气压的存在
D．丁图中，抽真空的吸盘很难被拉开，是因为分子间存在引力
【解答】解：A、甲图中，受到的浮力等于重力，静止后受到的浮力仍然等于重力，A错误；
B、乙图中，排开水的体积相同，通过排水减小潜艇的重力，潜艇就上浮，使重力大于浮力，所以潜艇的制作原理是通过排（吸）水的方法改变其自身重力，B错误；
C、丙图中，纸片托水正是因为大气压托起了纸片，C正确；
D、丁图中，是因为两吸盘之间为真空，要想把吸盘拉开应克服大气压强产生的压力，D错误。
故选：C。
10．（4分）如图甲所示，木块放在水平面上，用弹簧测力计沿水平方向拉木块使其做直线运动，两次对应的弹簧测力计示数分别为F1、F2，两次拉力的功率分别为P1、P2，下列判断正确的是（ ）
A．F1＞F2，P1＞P2B．F1＝F2，P1＞P2
C．F1＞F2，P1＝P2D．F1＜F2，P1＜P2
【解答】解：由于木块对水平面的压力、木块与水平面之间的粗糙程度均不变，木块受到的滑动摩擦力不变，所以拉力与滑动摩擦力是一对平衡力1＝F2＝f摩。而有s﹣t图像可知，①在相同时间里通过的路程比②大2＞v2，根据P＝Fv可知：P1＞P8。
故选：B。
11．（4分）在如图所示的电路中，电源电压不变，闭合开关S，过一会儿，灯L突然变亮，则电路的故障是（ ）
A．灯L短路B．灯L断路C．电阻R短路D．电阻R断路
【解答】解：A、如果灯L发生了短路。不符合题意；
B、如果灯L发生了断路。不符合题意；
C、如果电阻R短路，示数变大，电路电流增大。符合题意；
D、如果电阻R断路。不符合题意。
故选：C。
12．（4分）如图所示，电源电压恒为6V，电流表量程0﹣0.6A，滑动变阻器规格“50Ω 1A”，小灯泡规格“2.5V 0.625W”。若不考虑小灯泡阻值随温度的变化，小灯泡两端电压不允许超过额定电压。闭合开关，下列说法正确的是（ ）
A．电路的最大电功率是3.6W
B．电流表的示数变化范围是0.1A﹣0.25A
C．滑动变阻器的阻值调节范围是10Ω﹣50Ω
D．滑片向右滑动，电流表示数变小，电压表示数变大
【解答】解：由电路图可知，滑动变阻器与灯泡串联，电流表测电路中的电流。
A、根据P＝UI可得L额＝＝＝0.25A；
因串联电路中各处的电流相等，且电流表的量程为0～6.6A，电路中的最大电流为Imax＝0.25A；
电路的最大电功率是：Pmax＝UImax＝5V×0.25A＝1.5W，故A错误；
B、由I＝，灯泡的电阻：RL＝＝＝10Ω，
当滑动变阻器全部接入电路中时，电路中的电流是最小的min＝＝＝0.8A，故B正确；
C、电流最大时min＝＝＝24Ω，
因串联电路中总电阻等于各分电阻之和，所以滑min＝Rmin﹣RL＝24Ω﹣10Ω＝14Ω，所以滑动变阻器的阻值允许调节的范围是14﹣50Ω；
D、当滑动变阻器滑片向右滑动，根据欧姆定律可知电路中的电流变小；根据U＝IR可知灯泡两端的电压变小，故D错误。
故选：B。
二、填空题（每空3分，共42分）
13．（6分）检查视力时要求被检查者与视力表相距5m。某同学在学校医务室检查视力，由于空间有限，用如图方式检查在，被检查者应距离平面镜的距离为 2.2 m。他在平面镜里看到的视力表是 虚 （选填“实”或“虚”）像。
【解答】解：由图可知，视力表与平面镜的距离为2.8m，要求被检查者与视力表的距离为5m，被检查者应距离平面镜的距离为5m﹣2.5m＝2.2m；
根据平面镜成像特点可知，他在平面镜里看到的视力表是虚像。
故答案为：2.2；虚。
14．（6分）我国自行设计的核动力航空母舰正在筹备中，核反应堆利用的是核材料发生 核裂变 （选填“核裂变”或“核聚变”）提供能量，核能属于 不可再生 （选填“不可再生”或“可再生”）能源。
【解答】解：（1）核动力航母利用核反应堆中发生的核裂变提供动力；
（2）核能短期内不能从自然界得到补充，它属于不可再生能源。
故答案为：核裂变；不可再生。
15．（6分）科技引领生活，第五代通信技术（简称5G技术）时代已经来临。比如无人驾驶车辆可以应用5G技术在一、两公里之外提前感知交通信号灯，5G技术传递信息的载体是 电磁波 ，红黄绿三种颜色指示灯的连接方式分别是 并联 （填写“并联”或“串联”）。
【解答】解：5G技术传递信息的载体是电磁波；红黄绿三种颜色指示灯的连接方式分别是并联。
故答案为：电磁波；并联。
16．（6分）2022年5月，全球首艘智能型无人系统母船“珠海云”号在广州下水。“珠海云”号排水量为2000吨，满载时受到的浮力为 2×107 N，船上的无人机起飞后，船身受到的浮力将 变小 （填“变大”“变小”或“不变”）。（g取10N/kg）
【解答】解：（1）船满载时受到的浮力：
F浮＝G排＝m排g＝2000×103kg×10N/kg＝2×103N；
（2）船上的无人机起飞后，航母仍处于漂浮状态，由于重力减小。
故答案为：2×107；变小。
17．（6分）一节容积为50m3的运油车装满石油。从油罐内取样30mL，称得其质量为25.5g，则石油的密度是 0.85 g/cm3，该运油车共约装石油 42.5 t。
【解答】解：石油样品的体积：
V＝30mL＝30cm3，
石油的密度：
ρ＝＝＝0.85g/cm3＝5.85×103kg/m3；
运油车所装石油的质量：
m′＝ρV′＝8.85×103kg/m3×50m2＝4.25×104kg＝42.7t。
故答案为：0.85；42.5。
18．（6分）如图所示，甲物体重40N，甲的底面积为20cm2，乙物体质量为1.6kg，不计弹簧测力计及绳的自重及摩擦，弹簧测力计的示数为 16 N，甲对地面的压强为 1.2×104 Pa。
【解答】解：乙物体的重力G乙＝m乙g＝1.6kg×10N/kg＝16N；
对乙受力分析：受重力和绳子的拉力F，因为乙处于静止状态；
绳子对弹簧测力计施加了一个向右的16N的拉力，因弹簧测力计处于静止状态，所以，故弹簧测力计的示数F＝16N；
甲受到竖直向上的拉力、竖直向上的支持力和竖直向下的重力作用，所以支持＝G甲﹣F＝40N﹣16N＝24N；
因支持力和压力是一对相互作用力，大小相等，甲对地面的压力F压＝F支持＝24N；
由p＝可得：甲对地面的压强p＝4Pa。
故答案为：16；1.3×104。
19．（6分）如图甲所示，电源电压为6V恒定不变，滑动变阻器R2的滑片从a端滑到b端的过程中，R2消耗的电功率P与其两端电压U的关系图象如图乙，则R1＝ 6 Ω；该电路的最大功率为 3.6 W。
【解答】解：（1）由图甲可知，两电阻串联，电流表测电路中的电流。
当滑动变阻器消耗的功率为0.8W时，其两端电压为2V，
由P＝UI可得，此时电路中的电流为：I1＝＝＝0.4A，
由I＝及串联电路的电压规律可得6R1+U1＝2.4A×R1+2V﹣﹣﹣﹣﹣﹣﹣﹣①；
当滑动变阻器消耗的功率为0.5W时，其两端电压为2V，
由P＝UI可得，此时电路中的电流为：I2＝＝＝0.1A，
由I＝及串联电路的电压规律可得5R1+U2＝2.1A×R1+5V﹣﹣﹣﹣﹣﹣﹣﹣﹣②，
由于电源电压不变，则：0.4A×R2+2V＝0.2A×R1+5V，
解得：R5＝10Ω；
电源电压为：U＝I1R1+U2＝0.4A×10Ω+8V＝6V；
（2）当滑动变阻器接入电路的电阻为0时，电路为R7的简单电路，电路中的电阻最小，
由P＝可知，
该电路消耗的最大电功率为：P大＝＝＝2.6W。
故答案为：6；6.6。
三、作图题（本大题共3个小题，共10分）
20．（2分）如图，一束光线垂直于凸透镜主光轴射向平面镜，在图中画出经过平面镜反射后射向凸透镜的入射光线和经过凸透镜后的折射光线。
【解答】解：过入射点垂直于镜面作出法线，已知入射光线与平面镜的夹角为45°，则反射光线平行于凸透镜的主光轴。如图所示：
21．（4分）如图（a）所示，空缆车随缆绳做匀速直线运动（b）中画出缆车的轿厢（以方框表示）受力示意图（不计空气阻力）。
【解答】解：空缆车随缆绳做匀速直线运动，则轿厢也是做匀速直线运动，受到竖直向下的重力G和竖直向上的拉力F的作用，作用点在轿厢的中心
22．（4分）完成图中家庭电路中三孔插座及电灯、拉线开关的连接。
【解答】解：三孔插座的接法：上孔接地线；左孔接零线；灯泡的接法：零线直接进入灯泡的螺旋套，再进入灯泡顶端的金属点
B卷（共35分）四、实验题（本大题共2个小题，共20分）
23．（8分）琳琳设计的“探究影响滑动摩擦力大小的因素”的实验方案如图所示。
（1）如图甲所示，把一个木块放在长木板上，用弹簧测力计沿水平方向拉动木块做匀速运动时 二力平衡 知识，木块所受滑动摩擦力f的大小等于弹簧测力计的示数F；
（2）下列现象中应用了从图甲、乙实验所得结论的是 B （填字母）；
A．足球守门员戴着防滑手套
B．用力压住橡皮，擦去写错的字
C．移动很重的石块时，在地上铺设滚木
（3）根据你所学习的知识，若在甲图所示的木板上铺一层棉布，使用较小的拉力F1＝2N，没有拉动木块，则此时摩擦力f ＝ 2N（选填“＞”“＜”“＝”）；
（4）为了操作方便，琳琳和同桌一起设计了如图所示的两种方案。
方案一：木板水平固定，通过弹簧测力计水平拉动木块；
方案二：木块与弹簧测力计相连，弹簧测力计水平固定，通过细绳水平拉动木板；
实验操作发现方案二更好，若使用方案二的装置，发现匀速拉动木板的拉力F＝6N，则地面对长木板的摩擦力大小为 2 N。
【解答】解：（1）实验时，将木块放在水平长木板上，并使木块做匀速直线运动，弹簧测力计拉力大小与摩擦力大小相等；
（2）根据甲、乙两实验，压力越大；
A、足球守门员戴着防滑手套，故A错误；
B、用力压住橡皮，就是利用增大压力大小来增大滑动摩擦力大小的；
C、移动很重的石块时，是变滑动摩擦为滚动摩擦来减小摩擦力。
故选：B。
（3）在甲图所示的木板上铺一层棉布，使用较小的拉力F1＝2N，没有拉动木块，则此时摩擦力为f4＝F1＝2N
（4）方案二中，木块相对地面是静止的，大小相等，测力计示数稳定易读数；弹簧测力计的示数为8N，木板对木块施加的水平向右的摩擦力为4N，则木块对木板施加一个水平向左。对木板受力分析，木块对木板水平向左的摩擦力4N，则木板受到平衡力的作用地＝F﹣f＝5N﹣4N＝2N。
故答案为：（1）二力平衡；（2）B；（4）8。
24．（12分）小明在实验室测量小灯泡的电阻。实验器材有：电源（电压恒为6V）、滑动变阻器R1（规格为“10Ω 2A”），滑动变阻器R2（规格为“50Ω 1A”）、电流表、电压表、开关3个、导线若干，额定电压为3.8V的小灯泡（电阻约为10Ω）。
（1）小明连接的实验电路如图甲所示，其中有一根导线连接错误，请你在错误的导线上画“×”；
（2）小明闭合开关，发现电流表有示数，电压表无示数，故障的原因可能是 灯泡短路 排除故障后，闭合开关，调节滑动变阻器，电流表的示数如图乙，则灯泡电阻为 12.7 Ω（结果保留一位小数）；
（3）为了使测量结果更准确，小明通过调节滑动变阻器的滑片对小灯泡的电阻进行了三次测量，求出电阻的平均值作为测量结果。小红同学认为不合理，原因是 灯丝电阻受温度影响较大 ；
（4）小红不使用电流表，她向老师要了一个已知阻值为R的定值电阻和一个单刀双掷开关，借助小明的其他实验器材，也能测出小灯泡正常发光时的电阻，测量方案如下：（电源电压和小灯泡的额定电压分别用U和U额表示）
①闭合开关S，使开关S1连接触点1，调节滑动变阻器，使电压表的示数为 U﹣U额 ；
②保持滑动变阻器的滑片位置不动，使开关S1连接触点2，读出电压表的示数为U1；
③小灯泡正常发光时的电阻的表达式为RL＝ ×R 。
【解答】解：（1）连接电路，电流表串联在电路中，滑动变阻器串联并且一上一下接线
（2）闭合开关，发现电流表有示数，电压表无示数，故障原因可能是灯泡短路；
当电压表示数为2.5V时，由图乙可知，分度值为3.02A；
此时灯泡接入电路的电阻为R＝＝≈12.7Ω；
（3）灯丝电阻受温度影响较大，灯泡在不同电压下，灯丝中电阻不同，小明忽略温度对电阻的影响；
（4）①闭合开关S，使开关S7连接触点1，移动滑片使电压表示数为U﹣U额；
②保持滑动变阻器的滑片位置不动，使开关S1连接触点3，读出电压表的示数为U1；
③通过小灯泡的电流I＝，
小灯泡的电阻为：RL＝＝×R。
故答案为：（1）见解答图；（2）灯泡短路；（3）灯丝电阻受温度影响较大额；×R。
五、计算题（本大题共2个小题共15分。解答时写出必要的文字说明、公式、和重要的演算步骤，只写出最后结果不能得分，有数字运算的题答案必须写出数值和单位）
25．（6分）如图所示，小明在单杠上做引体向上运动，每次引体向上身体上升的高度为握拳时手臂的长度。已知小明的体重为600N，完成8次引体向上所用的时间为20s。求：
（1）小明完成1次引体向上所做的功。
（2）20s内小明做引体向上的功率。
【解答】解：（1）小明完成一次引体向上做的功为：
W＝Gh＝600N×0.6m＝360J；
（2）小明20s内做的总功为：W总＝8×360J＝2880J；
小明做功的功率为：
P＝＝＝144W。
答：（1）小明完成1次引体向上所做的功为360J；
（2）20s内小明做引体向上的功率为144W。
26．（9分）为实现自动控制，小明同学利用电磁继电器（电磁铁线圈电阻不计）制作了具有延时加热、保温、消毒等功能的恒温调奶器，电压U1＝3V，定值电阻R0＝50Ω，热敏电阻R的阻值随温度变化的图象如图乙所示；工作电路中，R1＝836Ω，R2＝44Ω.已知恒温调奶器容量为2kg，水温达到80℃时衔铁会跳起。[c水＝4.2×103J/（kg•℃）]
（1）求衔铁刚跳起时，通过电磁铁线圈的电流。
（2）求工作电路在保温状态下的电功率。
（3）当调奶器加满温度为25℃的水，加热元件工作500s后衔铁跳起，求此过程中水吸收的热量及恒温调奶器的加热效率。
【解答】解：（1）由图可知当温度为80℃时，热敏电阻的阻值为100Ω，所以控制电路的总电阻为：R控＝R+R0＝100Ω+50Ω＝150Ω，
衔铁刚弹起时，通过电磁铁线圈的电流：I＝＝，
（2）由P＝可知2接入工作电路，工作电路中总电阻最小，处于加热状态1和R5串联接入工作电路，工作电路中总电阻最大，处于保温状态；
则保温功率为：P＝＝＝55W；
（3）水吸收的热量为：Q＝c水mΔt＝8.2×103J/（kg•℃）×7kg×（80℃﹣25℃）＝4.62×105J，
恒温调奶器加热状态下的电功率：P＝＝＝1100W；
500s内消耗的电能：W＝Pt＝1100W×500s＝5.5×108J，
恒温调奶器的加热效率：η＝×100%＝。
答：（1）衔铁刚跳起时，通过电磁铁线圈的电流为0.02A；
（2）工作电路在保温状态下的电功率为55W；
（3）此过程中水吸收的热量为4.62×106J，恒温调奶器的加热效率为84%。
