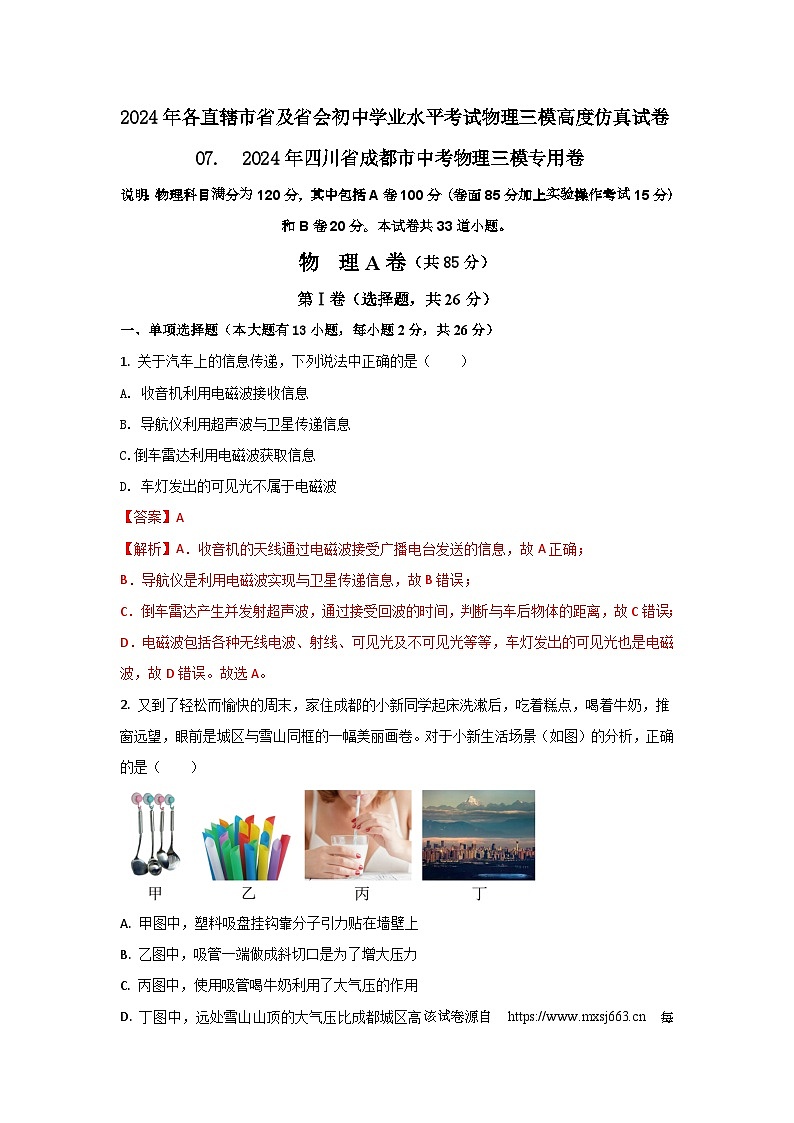

说明：物理科目满分为120分，其中包括A卷100分（卷面85分加上实验操作考试15分）和B卷20分。本试卷共33道小题。
物 理A卷（共85分）
第Ⅰ卷（选择题，共26分）
一、单项选择题（本大题有13小题，每小题2分，共26分）
1. 关于汽车上的信息传递，下列说法中正确的是（ ）
A. 收音机利用电磁波接收信息
B. 导航仪利用超声波与卫星传递信息
C.倒车雷达利用电磁波获取信息
D. 车灯发出的可见光不属于电磁波
【答案】A
【解析】A．收音机的天线通过电磁波接受广播电台发送的信息，故A正确；
B．导航仪是利用电磁波实现与卫星传递信息，故B错误；
C．倒车雷达产生并发射超声波，通过接受回波的时间，判断与车后物体的距离，故C错误；
D．电磁波包括各种无线电波、射线、可见光及不可见光等等，车灯发出的可见光也是电磁波，故D错误。故选A。
2. 又到了轻松而愉快的周末，家住成都的小新同学起床洗漱后，吃着糕点，喝着牛奶，推窗远望，眼前是城区与雪山同框的一幅美丽画卷。对于小新生活场景（如图）的分析，正确的是（ ）
A. 甲图中，塑料吸盘挂钩靠分子引力贴在墙壁上
B. 乙图中，吸管一端做成斜切口是为了增大压力
C. 丙图中，使用吸管喝牛奶利用了大气压的作用

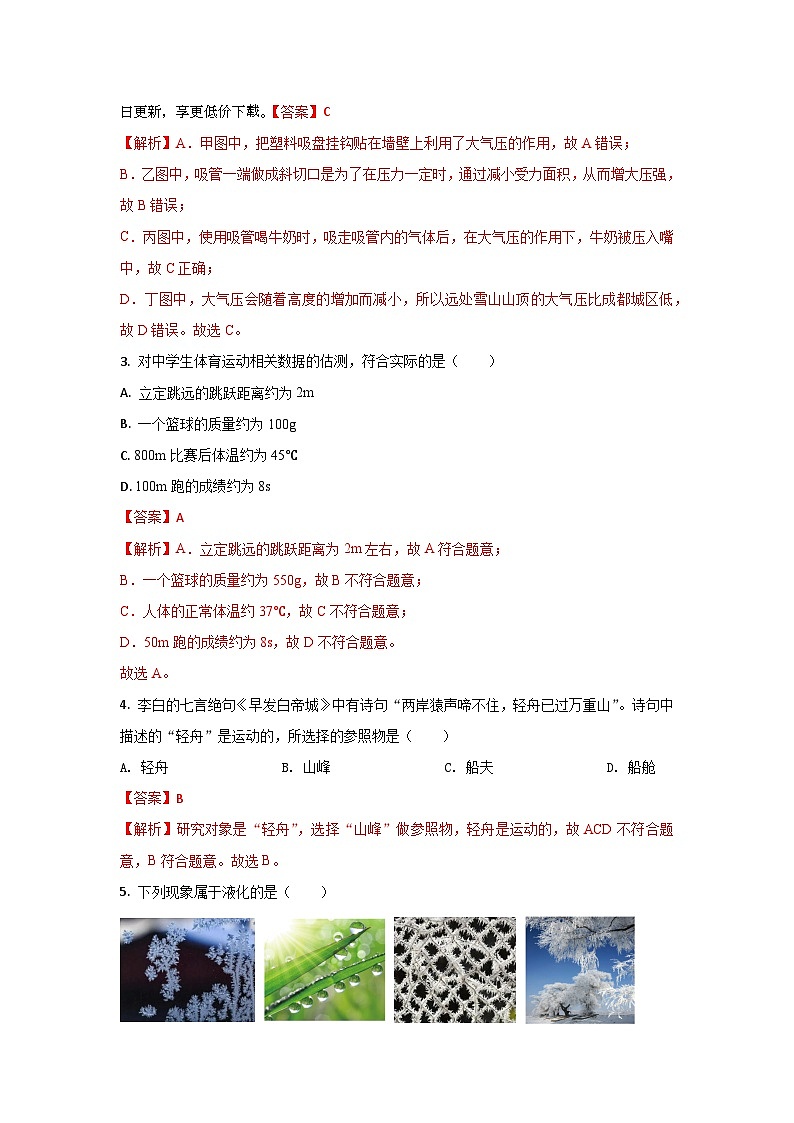

D. 丁图中，远处雪山山顶的大气压比成都城区高该试卷源自 每日更新，享更低价下载。【答案】C
【解析】A．甲图中，把塑料吸盘挂钩贴在墙壁上利用了大气压的作用，故A错误；
B．乙图中，吸管一端做成斜切口是为了在压力一定时，通过减小受力面积，从而增大压强，故B错误；
C．丙图中，使用吸管喝牛奶时，吸走吸管内的气体后，在大气压的作用下，牛奶被压入嘴中，故C正确；
D．丁图中，大气压会随着高度的增加而减小，所以远处雪山山顶的大气压比成都城区低，故D错误。故选C。
3. 对中学生体育运动相关数据的估测，符合实际的是（ ）
A. 立定跳远的跳跃距离约为2m
B. 一个篮球的质量约为100g
C. 800m比赛后体温约为45℃
D. 100m跑的成绩约为8s
【答案】A
【解析】A．立定跳远的跳跃距离为2m左右，故A符合题意；
B．一个篮球的质量约为550g，故B不符合题意；
C．人体的正常体温约37℃，故C不符合题意；
D．50m跑的成绩约为8s，故D不符合题意。
故选A。
4. 李白的七言绝句《早发白帝城》中有诗句“两岸猿声啼不住，轻舟已过万重山”。诗句中描述的“轻舟”是运动的，所选择的参照物是（ ）
A. 轻舟B. 山峰C. 船夫D. 船舱
【答案】B
【解析】研究对象是“轻舟”，选择“山峰”做参照物，轻舟是运动的，故ACD不符合题意，B符合题意。故选B。

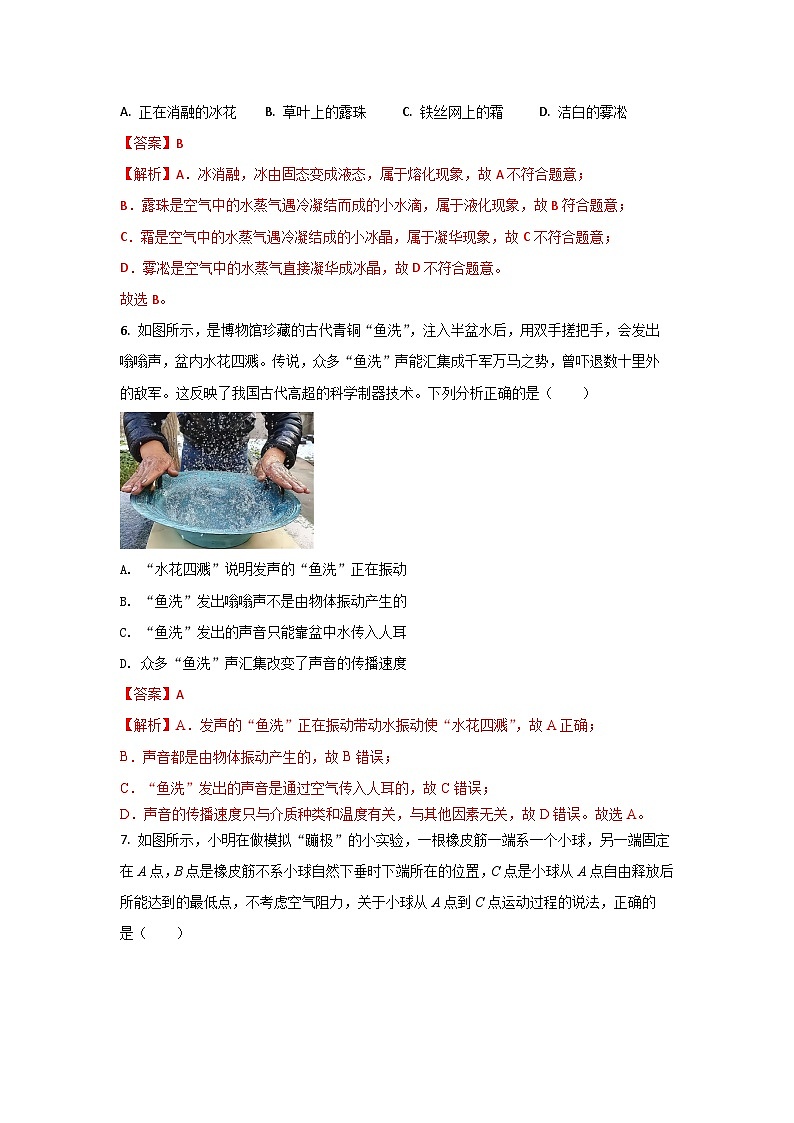

5. 下列现象属于液化的是（ ）

A. 正在消融的冰花 B. 草叶上的露珠 C. 铁丝网上的霜 D. 洁白的雾凇
【答案】B
【解析】A．冰消融，冰由固态变成液态，属于熔化现象，故A不符合题意；
B．露珠是空气中的水蒸气遇冷凝结而成的小水滴，属于液化现象，故B符合题意；
C．霜是空气中的水蒸气遇冷凝结成的小冰晶，属于凝华现象，故C不符合题意；
D．雾凇是空气中的水蒸气直接凝华成冰晶，故D不符合题意。
故选B。
6. 如图所示，是博物馆珍藏的古代青铜“鱼洗”，注入半盆水后，用双手搓把手，会发出嗡嗡声，盆内水花四溅。传说，众多“鱼洗”声能汇集成千军万马之势，曾吓退数十里外的敌军。这反映了我国古代高超的科学制器技术。下列分析正确的是（ ）
A. “水花四溅”说明发声的“鱼洗”正在振动
B. “鱼洗”发出嗡嗡声不是由物体振动产生的
C. “鱼洗”发出的声音只能靠盆中水传入人耳
D. 众多“鱼洗”声汇集改变了声音的传播速度
【答案】A
【解析】A．发声的“鱼洗”正在振动带动水振动使“水花四溅”，故A正确；
B．声音都是由物体振动产生的，故B错误；
C．“鱼洗”发出的声音是通过空气传入人耳的，故C错误；
D．声音的传播速度只与介质种类和温度有关，与其他因素无关，故D错误。故选A。
7. 如图所示，小明在做模拟“蹦极”的小实验，一根橡皮筋一端系一个小球，另一端固定在A点，B点是橡皮筋不系小球自然下垂时下端所在的位置，C点是小球从A点自由释放后所能达到的最低点，不考虑空气阻力，关于小球从A点到C点运动过程的说法，正确的
是（ ）
A. 小球从A点下落到B点的过程中，重力势能转化为动能
B. 小球从A点下落到B点的过程中，受到重力和弹力的作用
C. 小球从B点下落到C点的过程中，速度一直减小
D. 小球在B点时受到平衡力作用
【答案】A
【解析】AB．小球从A点下落到B点的过程中，小球只受到重力的作用，小球做加速运动，小球高度下降，所以在这一阶段，小球的重力势能转化为小球的动能，故A正确，B错误；
C．小球从B点下落到C点的过程中，弹力逐渐变大，但还是小于重力，合外力向下，小球做加速运动，直到BC之间某一点时，重力等于弹力，过了这一点，弹力大于重力，合外力向上，小球才做减速运动，所以小球从B点下落到C点的过程中，小球先加速后减速，故C错误；
D．小球在B点时仅受到重力，物体做加速运动，没有受到平衡力的作用，故D错误。故选A。
8. 小明对生活中的热现象的解释或做法正确的是（ ）
A. 衣柜中的樟脑丸时间长了会变小甚至消失，是一种汽化现象
B. 夏天从柜中出的饮料瓶外有“流汗”现象，是由于瓶内的饮料扩散导致
C. 将湿衣服晾在通风且光照充是的地方有利于加快水分蒸发
D. 寒冬的玻璃窗户上常常会有一层“水汽”，应当从室外擦玻璃才能擦干“水汽”
【答案】C
【解析】A．衣柜中的樟脑丸时间长了会变小甚至消失，是固态变气态，是一种升华现象，故A错误；
B．夏天从柜中出的饮料瓶外有“流汗”现象，是由于空气中水蒸气遇到冷的饮料瓶放热液化成的小水滴，故B错误；
C．蒸发快慢与液体温度、液体表面空气流速、液体表面积有关，将湿衣服晾在通风且光照充是的地方，增大液体表面空气流速，提高液体温度，有利于加快水分蒸发，故C正确；
D．寒冬的玻璃窗户上常常会有一层“水汽”，是室内水蒸气遇到冷的玻璃放热液化成的小水滴，应当从室内擦玻璃才能擦干“水汽”，故D错误。故选C
9. 下列四幅图是小明在探究“影响滑动摩擦力大小因素”时设计的实验方案。以下说法正确的是（ ）
A. 通过甲、乙对比，可探究压力大小对滑动摩擦力大小的影响
B. 通过甲、丁对比，可探究接触面积的大小对滑动摩擦力大小的影响
C. 通过乙、丙对比，可探究压力大小对滑动摩擦力大小的影响
D. 通过乙、丁对比，可探究接触面的粗糙程度对滑动摩擦力大小的影响
【答案】A
【解析】探究滑动摩擦力的大小与哪些因素有关的实验中，应采用控制变量法。
A．甲、乙两图中，接触面的粗糙程度相同，压力大小不同，变量唯一，所以可以探究压力大小对滑动摩擦力大小的影响，故A正确；
B. 甲、丁两图中，压力大小相同，接触面的粗糙程度不同，接触面积大小不同，存在两个变量，所以无法探究接触面积的大小对滑动摩擦力大小的影响，故B错误；
C. 乙、丙两图中，压力大小不同，接触面的粗糙程度不同，存在两个变量，所以不能探究压力大小对滑动摩擦力大小的影响，故C错误；
D. 乙、丁两图中，压力大小不同，接触面的粗糙程度不同，接触面积大小不同，存在三个变量，所以不能可探究接触面的粗糙程度对滑动摩擦力大小的影响，故D错误。故选A。
10. 如图所示的家庭电路，闭合开关S后，灯泡正常发光，但插座不能供电。用试电笔检测插座的左、右两孔，氖管均不亮。则电路中的故障可能是（ ）
A. 熔丝熔断
B. 三孔插座与地线接触不良
C. 灯泡被短路
D. A、B两点间断路
【答案】D
【解析】AC．由题意可知，灯泡正常发光，若熔丝熔断或者灯泡被短路，则灯泡不能正常发光，故AC不符合题意；
B．若三孔插座与地线接触不良，则与火线相接的右孔在与试电笔接触时，氖管应该发光，故B不符合题意；
D． A、B两点间断路，则与三孔插座相连接的零线和火线不能形成闭合的回路，所以插座不能供电，又因为与火线不能相连通，所以插座的右孔也不能让氖管发光，故D符合题意。故选D。
11. 关于惯性，下列说法正确的是（ ）
A. 乘车时系安全带是为了减小惯性
B. 汽车质量越大，惯性越大
C. 汽车行驶的速度越快，惯性越大
D. 汽车静止时没有惯性
【答案】B
【解析】AB．惯性大小只与物体的质量有关，质量越大，惯性越大；质量不变，惯性不变，所以乘车时系好安全带是为了防止紧急刹车时由于惯性对人造成的伤害，不能减小惯性，故A错误，B正确；
CD．运动的物体具有惯性，静止的物体也具有惯性，一切物体都具有惯性，惯性的大小只于物体的质量有关，与物体运动状态无关，故CD错误。故选B。
12. 实验小组的同学连接了四个电路（如图）来探究开关的控制作用，下列判断正确的
是（ ）
A. 甲电路中，开关S只控制L1 B. 乙电路中，闭合开关S，两灯都亮
C. 丙电路中，闭合开关S，L1亮，L2不亮 D. 丁电路中，断开开关S，L1不亮，L2亮
【答案】D
【解析】A．由图可知，此时两灯串联，故开关S可以同时控制L1和L2，故A错误；
B．由图可知，闭合开关后，灯泡L1将被短路，不会发光，故B错误；
C．由图可知，闭合开关后，电流从电源的正极直接流回电源的负极，两灯均被短路，均不亮，故C错误；
D．由图可知，断开开关S后，此时只有L2接入电路，故L1不亮，L2亮，故D正确。故选D。
13. 下图是小聪和小明同学探究“通电螺线管的磁场方向”实验示意图。实验时，在小圆位置放置小磁针，闭合开关，画出不同位置小磁针静止时N极的指向；对调电源正负极，重复上述操作。下列说法不正确的是（ ）
A. 小磁针的作用是指示通电螺线管周围的磁场方向
B. 闭合开关，放置在a、b处的小磁针静止时N极指向相同
C. 对调电源正负极，闭合开关，通电螺线管的磁场方向改变
D. 通过实验可总结出通电螺线管的磁极性和电流方向的关系
【答案】B
【解析】A．通电螺线管周围存在磁场，小磁针静止时N极的指向即为通电螺线管周围某一点的磁场方向，故A正确，不符合题意；
B．闭合开关，通电螺线管周围存的磁场与条形磁铁相似，通电螺线管周围某一点磁场的方向即这点磁感线的切线方向，也就是小磁针静止时N极指向，故放置在a、b处的小磁针静止时N极指向不相同，故B错误，符合题意；
C．电流周围的磁场方向与电流方向有关。对调电源正负极，闭合开关，通过通电螺线管的电流方向改变，则通电螺线管的磁场方向改变，故C正确，不符合题意；
D．因磁感线都是从Ｎ极发出，回到S极的，根据实验操作过程，总结小磁针的指向，可总结出通电螺线管的磁极性和电流方向的关系，故D正确，不符合题意。
故选B。
第Ⅱ卷（非选择题，共59分）
二、填空题（本大题有7小题，每空2分，共28分）
14. 佩香囊，吃粽子是端午节的传统习俗，人们闻到香囊和粽子的清香，说明分子在不停地_______，这种扩散现象是有益的。请写出一个扩散现象有害的实例：__________。
【答案】 做无规则运动 不合格的装修材料中的甲醛扩散到室内的空气中，对居住的人有害。
【解析】人们闻到香囊和粽子的清香，是香味分子扩散到空气中，进入人的鼻腔引起的嗅觉，说明分子在不停地做无规则运动。
不合格的装修材料中的甲醛扩散到室内的空气中，对居住的人有害。
15. 如图所示，在水平桌面上放置A、B两个长方体物块，A物块受到水平向右拉力，B物块受到水平向左拉力，此时A、B两物块一起向左做匀速直线运动，则A对B的摩擦力为______N，水平桌面对B的摩擦力为_______N。
【答案】 5 3
【解析】A向左做匀速直线运动，受到的摩檫力与拉力是平衡力，大小相等，为5N，即B对A的摩檫力为5N，A对B的摩擦力与B对A的摩檫力是相互作用力，大小相等，则A对B的摩擦力为5N。
[2]AB一起向左做匀速直线运动，将AB看成一个整体，AB受平衡力作用，由平衡力得，水平桌面对B的摩擦力为
16. 日常生活中，不注意用眼卫生长期用眼疲劳就可能患上近视眼。近视眼成像于视网膜______（选填“前”或“后”），为娇正视力需要佩戴_____（选填“凹”或“凸”）透镜。
【答案】 前 凹
【解析】近视眼形成原因是长时间看近处的物体，晶状体变厚，折光能力变强，在视网膜前成像。
需要佩戴发散透镜，才能将像成在视网膜上，故需要佩戴凹透镜。
我国第三艘航空母舰已经建造完成，其满载排水量为8.4万吨，满载航行时受到的浮力为_______N；舰载战斗机起飞是因为机翼上方的空气流速_______（选填“大于”、“小于”或“等于”）下方的空气流速.（g取10N/kg）
【答案】 大于
【解析】由阿基米德原理可知，满载航行时受到的浮力为
机翼上凸下平，飞机在飞行时，机翼下表面比上表面的空气流速小，则下方空气的压强大于上方空气的压强，产生向上的压力差，形成向上的升力。
航母上的舰载战斗机起飞后，航母自身重力减小，因航母仍漂浮，浮力等于其重力，所以浮力减小。
18. 如图在扬声器的线圈两端连接干电池，扬声器______持续发声，线圈______持续受到磁场的作用力。（均选填“会”或“不会”）
【答案】 不会 会
【解析】通电线圈在磁场中的受力方向与电流方向和磁场方向有关，由于电池提供的电流是直流电，即电流的方向不变，同时扬声器内的永磁体的磁场方向不变，故线圈的受力方向不变，始终受到向某一方向的力，无法持续振动发声。
只要有电流持续通过线圈，线圈就会持续受到磁场力的作用，但不能振动发声。
19. 如图所示电路，灯泡、的连接方式是_______。在闭合开关后，如果电流表示数为0.5A，电流表示数为0.3A，则通过小灯泡的电流是_______A。
【答案】 并联 0.2
【解析】由电路图可看出，电路中电流从正极流出经过开关和电流表A1后分成两条支路，一条是L1，另一条L2和A2，最终一起流回负极，所以灯泡、的连接方式是并联。
由图，电流表A1测干路电流，即I=0.5A；电流表A2测支路L2中的电流，即通过灯L2的电流I2=0.3A；由并联电路的电流规律得，通过支路L1的电流为
I1=I- I2=0.5A-0.3A=0.2A
20. 如图所示是某电蒸锅的内部简化电路图，R1=484Ω、R2=44Ω。当S1、S2均闭合时，通过R1、R2的电流之比 =______，使用加热档5min电蒸锅产生的热量是_______J。
【答案】
【解析】当S1、S2均闭合时，R1与R2并联，通过R1、R2的电流之比
根据可知，电源电压一定，总电阻越小，功率越大，故当开关都闭合时，两个电阻并联工作，此时的为加热档，加热档功率为
使用加热档5min电蒸锅产生的热量是
三、作图与计算题（本大题有4小题，共17分。计算题在解答时应写出公式和重要的演算步骤，只写出最后答案的不能得分）
20. （2分）如图所示，光从空气斜射入玻璃，请在图中画出反射光线和折射光线的大致位置。
【答案】如图所示.
【解析】首先过入射点垂直于界面作出法线，然后在空气中法线的另一侧作出反射光线，注意反射角等于入射角；再在玻璃中法线的另一侧作出折射光线，注意折射角小于入射角，如图。
22. （2分）如图所示，画出图中力F的力臂并用字母L表示．
【答案】
【解析】由图知道O为杠杆的支点，所以过O作F作用线的垂线段，即是力臂L，如图。
点睛：本题考查的是力臂的作法，关键是要作出支点到力所在的直线的垂线段，难度不大．
23. （6分）北京冬奥会，我国在多个比赛项目取得了重大突破，获得了多枚金牌，由此在国内掀起一股冰雪运动热潮。一天，小华和父母去滑雪场滑雪，已知小华和滑雪板的总质量为60kg，滑雪板与雪地的总接触面积为0.4m2，求：（g=10N/kg）
（1）小华和滑雪板的总重力；
（2）小华踏着滑雪板站在水平雪地上时，对雪地的压强。
【答案】（1）600N；（2）1500Pa
【解析】（1）小华和滑雪板的总重力为
（2）小华踏着滑雪板站在水平雪地上时，对雪地的压力等于总重力，对雪地压强为
24. （7分）在如图所示的电路中，小灯泡L上标有“6V 3W”字样，电流表量程为0～0.6A，电压表量程为0～15V，定值电阻，滑动变阻器R的最大电阻为100Ω。只闭合，滑动滑片P，使变阻器电阻，此时电压表示数为10V。若电源电压不变，不计灯丝电阻随温度的变化，求：
（1）小灯泡的电阻；
（2）只闭合，在电表的示数不超过量程，灯泡两端的电压不超过额定值的情况下，电路消耗的总功率范围。

【答案】（1）12Ω；（2）45W-9W
【解析】（1）由
可知灯泡的电阻为
（2）只闭合S1，滑动滑片P，使变阻器电阻
此时电压表示数为10V，定值电阻为
故电源电压为
已知灯泡的电阻为
当灯泡两端电压为额定电压时，其两端电压为6V，故滑动变阻器两端电压为
此时滑动变阻器接入电路的阻值最小为
此时电路中的电流为
复合题意，当电压表示数最大为15V时，此时电路中滑动变阻器接入电路的阻值最大为
故滑动变阻器接入电路的阻值范围为
根据
可知电路电功率变化的范围为
即
答：（1）小灯泡的电阻为；
（2）电源电压为18V；
（3）只闭合S2，在电表的示数不超过量程，灯泡两端的电压不超过额定值的情况下，电路消耗的总功率范围为4.5W-9W。
四、实验与探究题（本大题有2小题，共14分）
25. （6分）同学们利用如图所示电路研究“并联电路中干路电流与各支路电流的关系”。

（1）连接电路，闭合开关，发现小灯泡亮、不亮，故障原因可能是______。
（2）排除故障后，用电流表分别测出A、B、C三点的电流、、，更换规格______（选填“相同”或“不同”）的小灯泡多次实验，数据记录在表格中。
（3）分析数据得出结论：____________。
【答案】（1）断路（或所支路断路等） （2）不同 （3）并联电路中，干路电流等于各支路电流之和（或）
【解析】（1）连接电路，闭合开关，发现小灯泡L1亮，则L1所在支路无故障，L2不亮又不影响L1，则说明L2不是短路而是断路，所以故障原因可能是L2断路。
（2）探究“并联电路中干路电流与各支路电流的关系”的实验中，为了得到普遍规律，应更换不同规格的小灯泡多次实验。
（3）由表中数据可得
即并联电路中，干路电流等于各支路电流之和。
26. （8分）化学创新实验小组的同学，在老师的带领下配制了可用于消毒的次氯酸钠溶液。小明对该溶液的密度很感兴趣，他利用托盘天平、量筒和烧杯对其进行测量。

（1）将托盘天平放在水平桌面上，游码放到标尺左端的零刻度线处，此时指针位置如图甲所示，则应向______（选填“左”或“右”）调节平衡螺母使横梁平衡；
（2）在烧杯中倒入适量的次氯酸钠溶液，用调节好的天平测得溶液和烧杯的总质量，如图乙所示，______g。再把烧杯中部分溶液倒入量筒中，如图丙所示，读出量筒中溶液的体积V；
（3）测出烧杯和剩余溶液的总质量为94.2g，则该溶液的密度______；
（4）在“天宫课堂”中，航天员王亚平为大家直播演示了很多有趣的实验，如果请航天员在天宫做此实验，她______（选填“能”或“不能”）成功完成。
【答案】（1）左 （2）136.2 （3）1.05×103 （4）不能
【解析】（1）由图甲可知，指针向右偏，说明天平右侧较沉，所以应将平衡螺母向左调整。
（2）由图乙可知，砝码的质量为135g，游码的读数为1.2g，所以溶液和烧杯的总质量
（3）由图丙可知，倒入量筒中的溶液的体积V=40cm3，倒入量筒的溶液的质量
所以溶液的密度
（4）太空是失重环境，无法使用托盘天平，所以不能完成实验。
B卷（共20分）
一、选择题（本大题有5小题，每小题2分，共10分。有的小题只有一个选项符合题目要求；有的小题有二个选项符合题目要求，全部选对得2分，选对但不全得1分，有选错的得0分）
27. 关于透镜的应用，下列说法不正确的是（ ）
A. 远视眼镜利用了凸透镜对光的会聚作用
B. 照相时景物成像在镜头的二倍焦距之外
C. 投影仪中的投影片要放在镜头的二倍焦距之外
D. 用放大镜观察蚂蚁时，蚂蚁越靠近放大镜成的像越小
【答案】BC
【解析】A．远视眼将像成在视网膜之后，远视眼镜利用了凸透镜对光的会聚作用，可使光提前会聚，故A正确，不符合题意；
B．照相机是利用物距大于二倍焦距时，凸透镜成倒立、缩小的实像，所以照相时，景物在镜头二倍焦距以外，像成在凸透镜的一倍焦距和二倍焦距之间，故B错误，符合题意；
C．投影仪是利用物距大于一倍焦距小于二倍焦距时，凸透镜成倒立、放大的实像，所以投影仪中的投影片应放在镜头的一倍焦距和二倍焦距之间，故C错误，符合题意；
D．用放大镜观察蚂蚁时，蚂蚁靠近放大镜时物距变小，像距变小，所成的像也变小，故D正确，不符合题意。
故选BC。
28. 小美在老师指导下进行了以下实验：甲、乙两烧杯各装100g水，用酒精灯加热甲烧杯，煤油灯加热乙烧杯，直至杯内水沸腾1分钟即熄灭该灯，测得消耗酒精4g、煤油2.5g。她根据实验数据绘制了水温与加热时间关系的图像（如图）。若水沸腾前质量不改变，同一杯水沸腾前后单位时间内吸收的热量相等，，，，则下列说法正确的是（ ）

A. 整个过程，甲杯中的水吸收的热量更多
B. 前3分钟，乙杯中的水吸收的热量为
C. 消耗的煤油完全燃烧放出的热量为
D. 酒精灯加热的效率为28%
【答案】B
【解析】A．由题意，由于甲、乙两烧杯各装水的质量相等，水的初始温度相同，根据可知水沸腾前，两杯水吸收的热量相等，为
且同一杯水沸腾前后单位时间内吸收的热量相等，则整个过程甲、乙两杯水所吸收的热量分别为
所以整个过程，乙杯中的水吸收的热量更多，故A错误；
B．由图可得，3分钟时乙杯中的水恰好沸腾，则吸收的热量为
故B正确；
C．整个过程消耗的煤油完全燃烧放出的热量为
故C错误；
D．在整个过程中，燃烧4g酒精所释放的热量为
可得酒精灯加热的效率为
故D错误。故选B。
29. 如图所示，电源电压和灯泡L电阻不变，闭合开关S后，将滑片P向左移动时（ ）

A. 电压表示数变大，电流表示数变大
B. 电压表示数变小，电流表示数变大
C. 电压表示数变大，灯泡变亮
D. 电压表示数变小，灯泡变暗
【答案】B
【解析】由图知道，开关闭合后，该电路为串联电路，电压表测量滑动变阻器两端的电压，电流表测量电路中的电流；将滑片P向左移动时，滑动变阻器接入电路的电阻变小，根据串联电路的分压规律知道，滑动变阻器两端的电压变小，电压表示数变小；滑动变阻器阻值变小，总电阻变小，根据欧姆定律可知，电路中的电流变大，电流表示数变大；由知道，灯泡的实际功率变大，亮度变亮；综上所述，B符合题意，ACD不符合题意。故选B。
30. 如图所示的四个实验，反映扬声器的工作原理的是（ ）
A. B.
C. D.
【答案】D
【解析】A．扬声器是利用通电线圈在磁场中受到力的作用来工作的；该图是奥斯特实验，说明通电导体周围存在磁场，故A不符合题意；
B．该图毛皮摩擦过的橡胶棒都带负电，所以它们相互排斥，故B不符合题意；
C．该图是探究电磁感应现象的实验，即闭合回路中的一部分导体做切割磁感线运动，会产生感应电流的现象，故C不符合题意；
D．图中是通电导体在磁场中受力而运动，与扬声器的原理相同，故D符合题意。故选D。
31. 用如图所示的装置做“探究凸透镜成像规律”的实验时，已知凸透镜的焦距为10cm，下列说法正确的是（ ）

A. 烛焰在如图所示位置所成像的特点与照相机成像特点相同
B. 将蜡烛向远离凸透镜的方向移动，向右移动光屏可得到烛焰所成清晰的像
C. 将蜡烛移动到光具座42cm刻度线处，烛焰所成的像是倒立、放大的
D. 将蜡烛移动到光具座30cm刻度线处，移动光屏至适当位置，光屏上可得到等大的像
【答案】D
【解析】A．由图可知，此时物距u=15.0cm，由凸透镜焦距可知
