一、选择题（共14小题，每小题3分，共42分）
1. 如图所示，一名跳伞运动员在空中匀速降落，关于他下落的过程中能量的变化情况，下列说法正确的是（ ）
A. 动能增大B. 重力势能不变
C. 重力势能转化动能D. 机械能逐渐减小
【答案】D
【解析】
【详解】A．跳伞运动员在空中匀速降落时，质量不变、速度不变，跳伞运动员的动能不变，A错误；
B．质量不变、所处的高度越来越小，重力势能减少，B错误；
C．动能不变，重力势没有转化为动能，C错误；
D．由于动能不变，重力势能减小，机械能减小，D正确。
故选D。
2. 两款温控开关K1和K2，当温度低于50℃时，K1保持闭合，K2保持断开；当温度高于50℃时，K1保持断开，K2保持闭合，某保温水壶用其中一款开关检测水温，其加热电阻R在水温低于50℃时工作，在水温高于50℃时不工作，下列电路图中符合用电安全且能实现该保温水壶功能的是（ ）
A. B.
C. D.
【答案】C

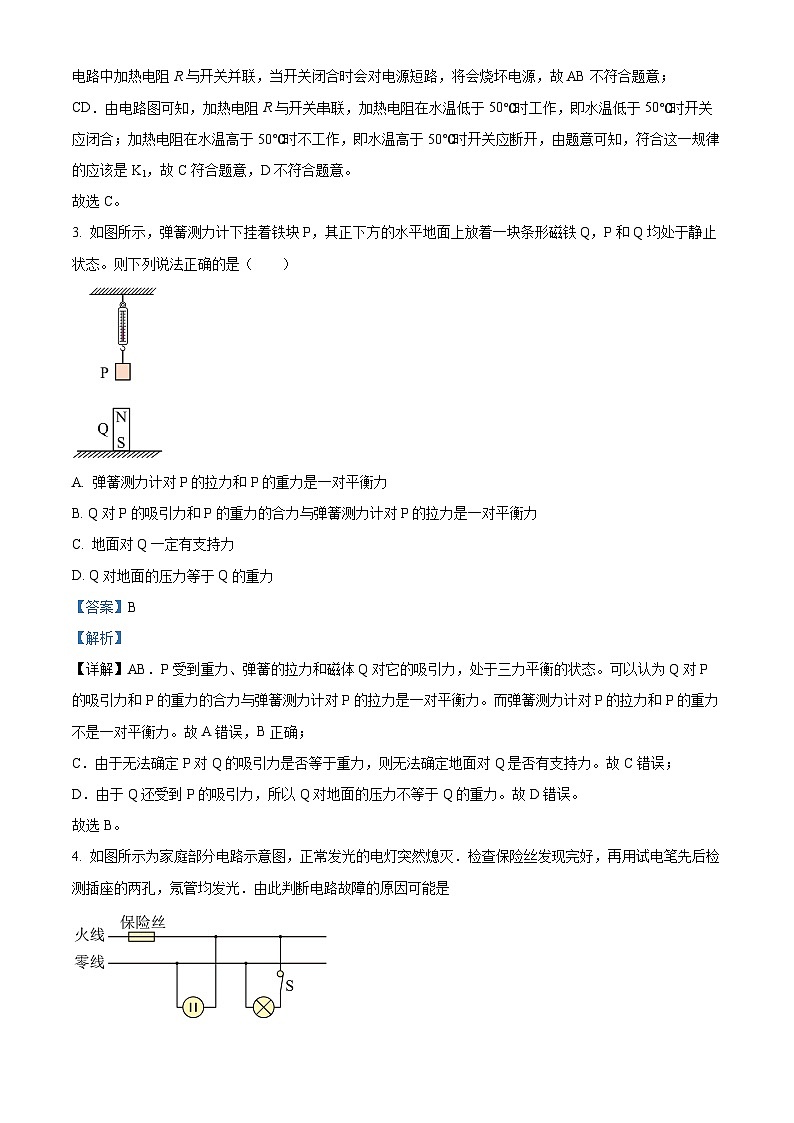

【解析】该试卷源自 每日更新，享更低价下载。【详解】AB．由电路图可知，电路中加热电阻R与开关并联，当开关闭合时会对电源短路，将会烧坏电源，故AB不符合题意；
CD．由电路图可知，加热电阻R与开关串联，加热电阻在水温低于50℃时工作，即水温低于50℃时开关应闭合；加热电阻在水温高于50℃时不工作，即水温高于50℃时开关应断开，由题意可知，符合这一规律的应该是K1，故C符合题意，D不符合题意。
故选C。
3. 如图所示，弹簧测力计下挂着铁块P，其正下方的水平地面上放着一块条形磁铁Q，P和Q均处于静止状态。则下列说法正确的是（ ）
A. 弹簧测力计对P的拉力和P的重力是一对平衡力
B. Q对P的吸引力和P的重力的合力与弹簧测力计对P的拉力是一对平衡力
C. 地面对Q一定有支持力
D. Q对地面的压力等于Q的重力
【答案】B
【解析】
【详解】AB．P受到重力、弹簧的拉力和磁体Q对它的吸引力，处于三力平衡的状态。可以认为Q对P的吸引力和P的重力的合力与弹簧测力计对P的拉力是一对平衡力。而弹簧测力计对P的拉力和P的重力不是一对平衡力。故A错误，B正确；
C．由于无法确定P对Q的吸引力是否等于重力，则无法确定地面对Q是否有支持力。故C错误；
D．由于Q还受到P的吸引力，所以Q对地面的压力不等于Q的重力。故D错误。
故选B。

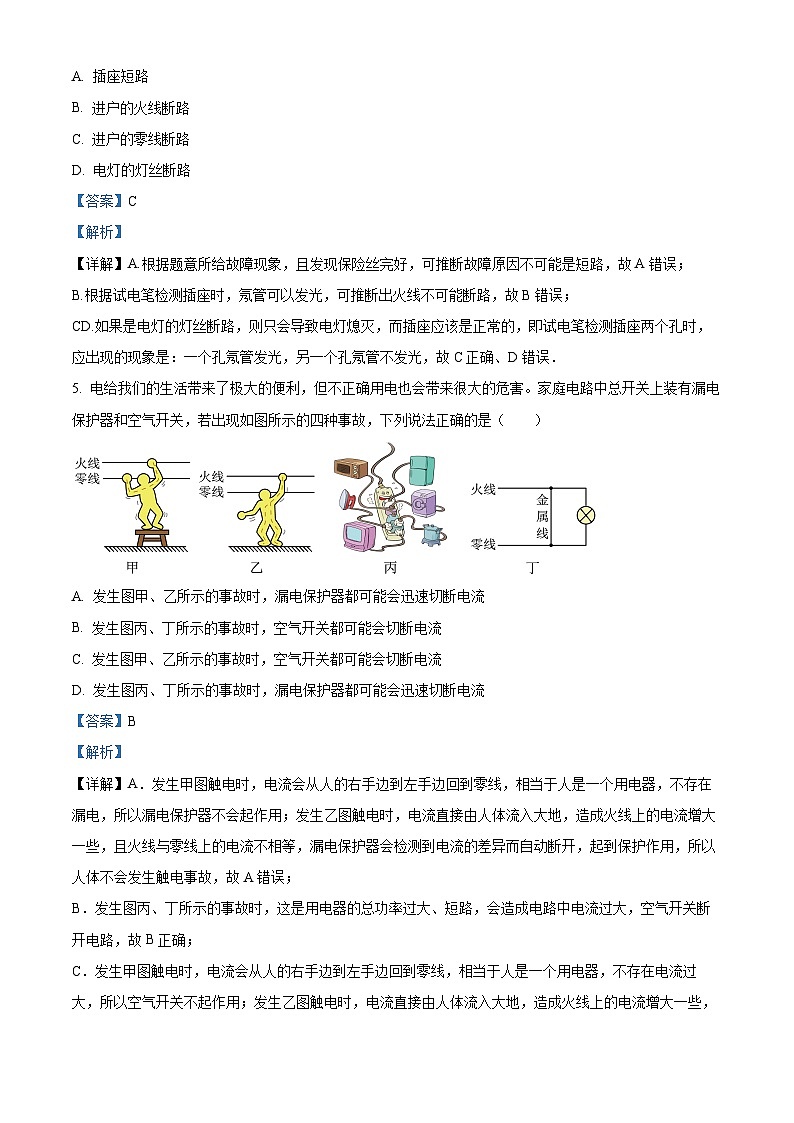

4. 如图所示为家庭部分电路示意图，正常发光的电灯突然熄灭．检查保险丝发现完好，再用试电笔先后检测插座的两孔，氖管均发光．由此判断电路故障的原因可能是
A. 插座短路
B. 进户的火线断路
C. 进户的零线断路
D. 电灯的灯丝断路
【答案】C
【解析】
【详解】A.根据题意所给故障现象，且发现保险丝完好，可推断故障原因不可能是短路，故A错误；
B.根据试电笔检测插座时，氖管可以发光，可推断出火线不可能断路，故B错误；
CD.如果是电灯的灯丝断路，则只会导致电灯熄灭，而插座应该是正常的，即试电笔检测插座两个孔时，应出现的现象是：一个孔氖管发光，另一个孔氖管不发光，故C正确、D错误．
5. 电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害。家庭电路中总开关上装有漏电保护器和空气开关，若出现如图所示的四种事故，下列说法正确的是（ ）
A. 发生图甲、乙所示的事故时，漏电保护器都可能会迅速切断电流
B. 发生图丙、丁所示的事故时，空气开关都可能会切断电流
C. 发生图甲、乙所示的事故时，空气开关都可能会切断电流
D. 发生图丙、丁所示的事故时，漏电保护器都可能会迅速切断电流
【答案】B
【解析】
【详解】A．发生甲图触电时，电流会从人的右手边到左手边回到零线，相当于人是一个用电器，不存在漏电，所以漏电保护器不会起作用；发生乙图触电时，电流直接由人体流入大地，造成火线上的电流增大一些，且火线与零线上的电流不相等，漏电保护器会检测到电流的差异而自动断开，起到保护作用，所以人体不会发生触电事故，故A错误；
B．发生图丙、丁所示的事故时，这是用电器的总功率过大、短路，会造成电路中电流过大，空气开关断开电路，故B正确；
C．发生甲图触电时，电流会从人的右手边到左手边回到零线，相当于人是一个用电器，不存在电流过大，所以空气开关不起作用；发生乙图触电时，电流直接由人体流入大地，造成火线上的电流增大一些，且火线与零线上的电流不相等，漏电保护器会检测到电流的差异而自动断开，起到保护作用，但空气开关不起作用，故C错误；
D．发生图丙、丁所示事故时，这是用电器的总功率过大、短路，会造成电路中电流过大，不存在漏电，故漏电保护器不起作用，故D错误。
故选B。
6. 下列现象中，可能引起家中保险丝熔断的是（ ）
①短路 ②开关中的两个线头相碰 ③电路中增加了大功率的用电器 ④灯丝烧断
A. ①②B. ②③C. ①③D. ②④
【答案】C
【解析】
【详解】①电路短路时，会使电路中的电流过大，导致家中保险丝熔断；②开关中的两个线头相碰，会使得开关失去控制作用，但不会引起电路中短路或总功率过大，不会导致家中保险丝熔断； ③电路中增加了大功率的用电器，会使电路总功率过大，电路中的电流过大，此时会导致家中保险丝熔断；④灯丝烧断，即相当于断路，不会使得电路中的电流过大，故保险丝不会熔断；故C符合题意，ABD不符合题意。
故选C。
7. 用电安全很重要。下列做法符合安全用电原则的是（ ）
A. 空气开关跳闸后立即合上
B. 用电器的金属外壳要接地
C. 正在充电的电动车着火时直接浇水灭火
D. 保险丝缺少时用铁丝代替
【答案】B
【解析】
【详解】A．空气开关跳闸可能是同时工作的用电器总功率过大或电路发生了短路，在解决问题之前不能合闸，故A不符合题意；
B．有金属外壳的用电器，使用三孔插座，让金属外壳接地可以防止因用电器漏电后，导致金属外壳带电而发生触电事故，故B符合题意；
C．生活用水是导体，正在充电的电动车着火时直接浇水灭火，容易发生触电事故，故C不符合题意；
D．铁丝的电阻小、熔点高，在电流过大时，不易熔断，起不到保险的作用，故D不符合题意。
故选B。
8. 小宇同学的奶奶年龄大了，总看不清手机屏幕，需要把手机拿得远远的才能勉强看清。细心的小宇在网上帮奶奶购买了一个手机屏幕放大器（图甲）。将手机放在支架处，透过透明的屏幕放大器即可看到手机屏幕放大的像，图乙为其观看效果。下列分析不正确的是（ ）
A. 小涛能透过透明的屏幕放大器看到手机屏幕放大的像主要因为光的反射
B. 屏幕放大器类似放大镜，手机放置于放大器的一倍焦距内
C. 从手机发出的透过屏幕放大器后的光线一定沿直线传播
D. 小涛奶奶要矫正视力应该带凸透镜
【答案】A
【解析】
【详解】A．透过透明放大器能看到手机屏幕放大的像，屏幕发出的光射向放大器时发生了偏折射，那么主要原因是光的折射，故A错误，符合题意；
B．屏幕放大器能将屏幕放大，是因为放大器相当于凸透镜，手机与放大器之间距离小于一倍焦距时，成的是正立、放大的虚像，相当于放大镜的作用，故B正确，不符合题意；
C．手机发出的透过放大器后的光线，在均匀的空气中沿直线传播，故C正确，不符合题意；
D．小涛奶奶是老花眼，需要佩戴凸透镜来矫正，故D正确，不符合题意。
故选A。
9. 如图所示，用相同的滑轮组装成甲、乙滑轮组，分别将同一重物在相等的时间内提升相同的高度，不计绳重和摩擦，则
A. 甲、乙的拉力之比是3:2
B. 甲、乙绳的自由端速度之比是1:1
C. 甲、乙拉力的功率之比是3:2
D. 甲、乙的机械效率之比是1:1
【答案】AD
【解析】
【分析】
【详解】A.由图像可知甲中绳子股数n甲=2，乙中绳子股数n乙=3，拉起相同的重物，因此甲的拉力大小为，乙拉力的大小为，则甲、乙的拉力之比是3:2 ，故A正确；
B. 物体上升的速度相同，由滑轮组特点可知，甲绳的自由端速度，乙绳的自由端速度 ，则甲、乙绳的自由端速度之比是2:3，故B错误；
C.由选项AB可知甲乙拉力值比为3:2，绳的自由端速度之比是2:3，根据公式 可知甲、乙拉力的功率之比是1:1，故C错误；
D.由公式 可知机械效率只与物重和动滑轮重有关，甲乙两组中，物重相等，动滑轮重相等，因此机械效率之比是1:1，故D正确．
10. 如图所示电路，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P向下滑动时，下列判断中正确的是（ ）
A. 电压表V示数变大
B. 电流表A1示数不变
C. 电流表A1示数与电流表A2示数的差值变小
D. 电压表V示数与电流表A2示数的比值变小
【答案】D
【解析】
【分析】
【详解】A．由电路图可知，R1和滑动变阻器R2并联，电压表V测量R2的电压，电流表A1测量总电流，电流表A2测量R2支路的电流。当滑动变阻器的滑片P向下滑动时，根据并联电路电压规律，电压表V的示数不变，故A错误；
B．当滑动变阻器的滑片P向下滑动时，R2接入的阻值变小，则R2支路的电流变大，因为并联电路中，各支路互不影响，所以R1支路的电流不变，则总电流变大，即A1示数变大，故B错误；
C．电流表A1示数与电流表A2示数的差值就是R1支路的电流，因为并联电路中，各支路互不影响，R1支路的电流不变，电流表A1示数与电流表 A2示数的差值不变，故C错误；
D．电压表V示数为R2两端的电压，电流表A2示数为通过R2的电流，电压表V示数与电流表A2示数的比值，即为R2的阻值，因为滑动变阻器的滑片P向下滑动，所以R2的阻值变小，所以电压表V示数与电流表A2示数的比值变小，故D正确。
故选D。
11. 在探究影响电磁铁磁性强弱的因素时，小科设计了如图所示的电路，下列相关说法不正确的是（ ）
A. 电磁铁A、B上方都是S极
B. 通过电磁铁A和B电流相等
C. 电磁铁A的磁性强于电磁铁B的磁性
D. 向右移动滑片P，电磁铁A、B磁性都减弱
【答案】A
【解析】
【详解】A． 由安培定则可知，电磁铁A的上方为N极，B的上方为S极，故A错误，符合题意；
B． 由图可知，电磁铁A和B串联接入电路中，所以电流相等，故B正确，不符合题意；
C．电磁铁A和B的电流相同，由图可知A的线圈匝数多于B的线圈匝数，故A的磁性强于B的磁性，故C正确，不符合题意；
D． 向右移动滑片P，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，电流减小，电磁铁A、B磁性都减弱，故D正确，不符合题意。
故选A。
12. 在地球表面的某位置，发现能自由转动的小磁针静止时沿竖直方向，且S极向下，则该位置是（ ）
A. 地理北极附近B. 地理南极附近C. 赤道附近D. 无法确定
【答案】B
【解析】
【详解】小磁针静止时沿竖直方向，且s极向下，说明该位置的磁感线向上，即在地磁北极附近，正好是地理的南极附近。
故选B。
13. 下列关于物理科学家们的说法中，正确的是（ ）
A. 安培发现了电流的磁效应B. 牛顿最早提出“物体的运动不需要力来维持”
C. 法拉第发现了电磁感应现象D. 奥斯特记述了地理的两极和地磁场的两极并不重合
【答案】C
【解析】
【详解】A．奥斯特发现了电流的磁效应，故A错误；
B．伽利略根据理想斜面实验，提出力不是维持物体运动的原因，故B错误；
C．法拉第发现了电磁感应现象，揭示了磁现象和电现象之间的联系，故C正确；
D．沈括记述了地理的两极和地磁场的两极并不重合，存在磁偏角。故D错误。
故选C。
14. 保密室有两把不同的钥匙，分别由两个人保管．只有当两把钥匙都插入匙孔（相当于闭合开关）电动门才会打开，单独使用某一把钥匙不能使门打开．图中符合要求的电路是（ ）
A. B. C. D.
【答案】A
【解析】
【详解】保密室有两把不同的钥匙，分别由两个人保管，只有当两把钥匙都插入匙孔(相当丁闭合开关)电动门才会打开，单独使用某一把钥匙不能使门打开．说明两个开关是串联的。
故选A。
二、非选择题（共58分）
15. 如图所示电路，电阻R1为3Ω，R2为1Ω。当开关S闭合后，电压表V1、V2的示数之比为_____。
【答案】3∶4
【解析】
【详解】分析电路图可知，电阻R1和R2为串联关系，电压表V1 测R1两端电压，电压表V2测R1和R2两端的总电压。根据串联电路电流的特点和欧姆定律可知
16. 小明向同学们介绍自己观察白炽灯的新发现：将强磁体靠近通电白炽灯的灯丝，如图所示，可以观察到灯丝晃动。请你为同学们解释一下理由：____________________。
【答案】通电导体在磁场中会受到力的作用
【解析】
【详解】通电导体在磁场中会受到力的作用；将磁体靠近发光的灯泡时，由于灯泡中有电流通过，并且是交流电，所以会受到磁场力的作用，而且磁场力的方向在时刻发生改变，所以灯丝会抖动。
17. 为了防止电流过大导致用电器核心部件烧毁，很多用电器都装有保险管（如图甲所示），图乙与图丙是两个熔断电流为“10A”和“20A”的某种型号“保险管”的截面图（保险丝的材料和长度相同），那么 ___________图保险管的熔断电流为“20A”。当两个保险管通过相同的电流时，___________保险丝更容易熔断（以上两空均选填“乙”或“丙”）。当电路中保险丝意外熔断，能否用铜丝替代？___________（选填“能”或“不能”）。
【答案】 ①. 乙 ②. 丙 ③. 不能
【解析】
【详解】[1]导体的电阻与导体的材料，长度和横截面积有关。在长度和材料相同时，横截面积越大电阻越小。两管内保险丝的材料相同，长度相同，乙保险丝粗，电阻小，即乙保险丝的电阻小，根据可知，在电压一定时，乙保险丝允许通过的电流大，故乙图保险管的熔断电流为“20A”。
[2]由于丙保险丝的电阻大，根据Q=I2Rt可知，通过相同的电流、通电时间相同时，丙保险丝产生的热量多，温度更高，更容易熔断。
[3]保险丝通常采用电阻率大、熔点低的合金制成的，而铜丝电阻小，熔点高，在电流过大时无法及时熔断来保护电路。因此，当电路中保险丝意外熔断，不能用铜丝替代。
18. 某同学用如图甲所示的电路测量小灯泡的电功率。实验中电源电压保持不变，小灯泡的额定电压是3.8V。
（1）图甲中有一根导线接错了，请你在这根导线上打“×”，并补画出正确的那根导线。_______；
（2）正确连接电路后，小灯泡正常发光时电流表示数如图乙所示，小灯泡的额定功率是_____W；
（3）测出小灯泡额定功率后，该同学接着移动滑动变阻器的滑片，当电流表的示数为0.32A时，考虑灯丝的电阻受温度的影响，电压表的示数不可能是_____（填标号）。

【答案】 ①. ②. 1.14 ③. AB
【解析】
【详解】（1）[1]由图甲可知，小灯泡与滑动变阻器并联，电流表测的是流过滑动变阻器的电流；此时电压表串联在电路中的干路上，会导致电路中的电流很小，故无法达到实验的目的。在测量小灯泡的电功率实验中，小灯泡应与滑动变阻器串联，电流表测该电路电流，电压表测小灯泡两端的电压，故改正后的实物图如图所示：
（2）[2]由题意可知小灯泡正常发光，则小灯泡两端的电压为3.8V；由图乙可知，电流表选择小量程，分度值为0.02A，电流表的示数为0.3A，则此时小灯泡的实际功率为
由于小灯泡正常发光，则此时小灯泡的实际功率与额定功率相等，即小灯泡的额定功率为1.14W。
（3）[3]根据功率计算公式可知，小灯泡正常情况的电阻为
若电流表的示数为0.32A，电压表示数为3.9V时，根据欧姆定律，小灯泡的电阻为
若电流表的示数为0.32A，电压表示数为4V时，根据欧姆定律，小灯泡的电阻为
若电流表的示数为0.32A，电压表示数为4.1V时，根据欧姆定律，小灯泡的电阻为
由于在实验过程中小灯泡的温度会升高，则小灯泡的电阻会变大，所以小灯泡的电阻只会大于正常情况下的电阻。
故选AB。
19. 某学校正在进行线路改建，需要在每层楼梯的中间安装两盏“220V 20W”的楼梯灯，上下楼梯口处的开关都能控制这两盏灯，并且两盏灯都能正常发光。下面是连接的部分电路，请你把两盏灯和开关正确接入电路。
【答案】
【解析】
【详解】家庭电路的电压为220V，灯泡的额定电压为220V，若使两个灯泡都正常发光，则两个灯泡是并联的；开关控制灯泡时，开关和灯泡是串联的，开关接在灯泡与火线之间，如图所示：
20. 如图甲所示的电路，小灯泡L标有“6V 3.6W”，R为滑动变阻器，电源电压保持不变，闭合开关S后，滑片P从b端移到a端的过程中，电压表示数U与电流表示数I的关系图象如图乙所示．（不计温度对灯丝电阻的影响）求：
（1）小灯泡正常发光时的电阻；
（2）电源电压；
（3）当滑片P滑到中点时，小灯泡L实际功率是多少．
【答案】（1）10Ω；（2）6V；（3）0.9W
【解析】
【分析】（1）根据可以求出小灯泡正常发光时的电阻；
（2）滑片P从b端移到a端过程中，分析变阻器连入电路中的电阻大小，根据分压原理确定电压表示数，根据图乙找出对应的电压和电流大小，由欧姆定律求出电源电压；
（3）根据欧姆定律和电阻的串联求出变阻器的最大电阻；当滑片P滑到中点时求出变阻器连入电路中的电阻，根据电阻的串联和欧姆定律求此时电路中的电流，根据可以求出灯的实际功率．
【详解】（1）小灯泡L标有“6V 3.6W”，表示灯的额定电压为6V，灯的额定功率为3.6W，灯正常发光时的电阻为：
（2）滑片P从b端移到a端的过程中，变阻器连入电路中的电阻从最大到为0，根据分压原理，电压表示数从最大到变为0，由图乙知，P在b点时，电压表示数为4V，对应的电流为0.2A；P在a点时，电压表示数为0V，对应的电流为0.6A，P在a点时，为灯的简单电路，由欧姆定律得出电源电压：；
（3）P在b点时，根据欧姆定律和电阻的串联，变阻器的最大电阻：，当滑片P滑到中点时，变阻器连入电路中的电阻：，根据电阻的串联和欧姆定律，此时电路中的电流：，灯的实际功率：．
答：（1）小灯泡正常发光时的电阻为20Ω；
（2）电源电压为6V；
（3）当滑片P滑到中点时，小灯泡L的实际功率是0.9W．
【点睛】本题考查串联电路的规律、欧姆定律和电功率公式的运用，根据滑片的位置从图乙中找出对应的电压和电流值是关键．难点是滑动变阻器消耗电功率表达式的正确应用．
