本试卷总分 120 分， 考试时间为 120 分钟。
卷 Ⅰ （选择题， 共 47分）
注意事项：
1.答卷I前， 考生务必将自己的姓名、准考证号、科目填涂在答题卡上， 考试结束，监考人员将试卷和答题卡一并收回。
2.每小题选出答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑， 答在试卷上无效。
一、选择题（本大题共22 个小题， 共47 分。1~19小题为单选题， 每小题的四个选项中， 只有一个选项符合题意， 每小题2分；20~22小题为多选题， 每小题的四个选项中，有两个或两个以上选项符合题意， 每小题3分，全选对的得3分， 选对但不全的得2分， 有错选或不选的不得分）。

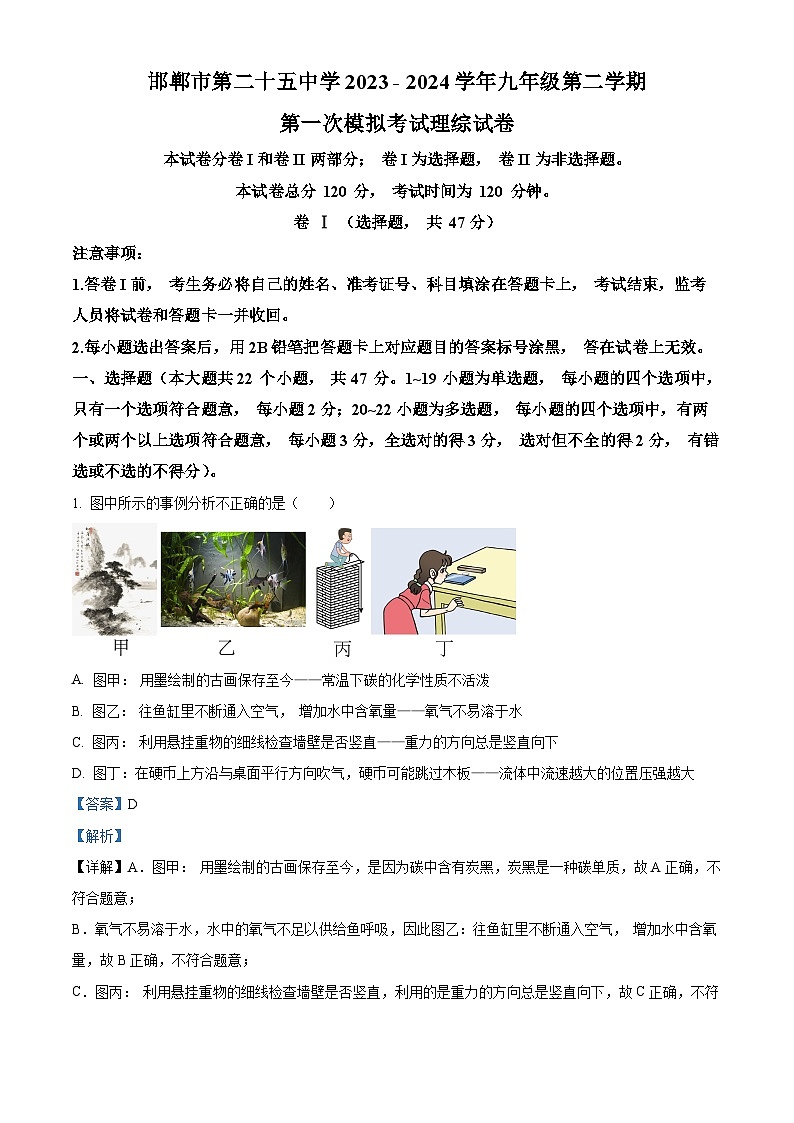

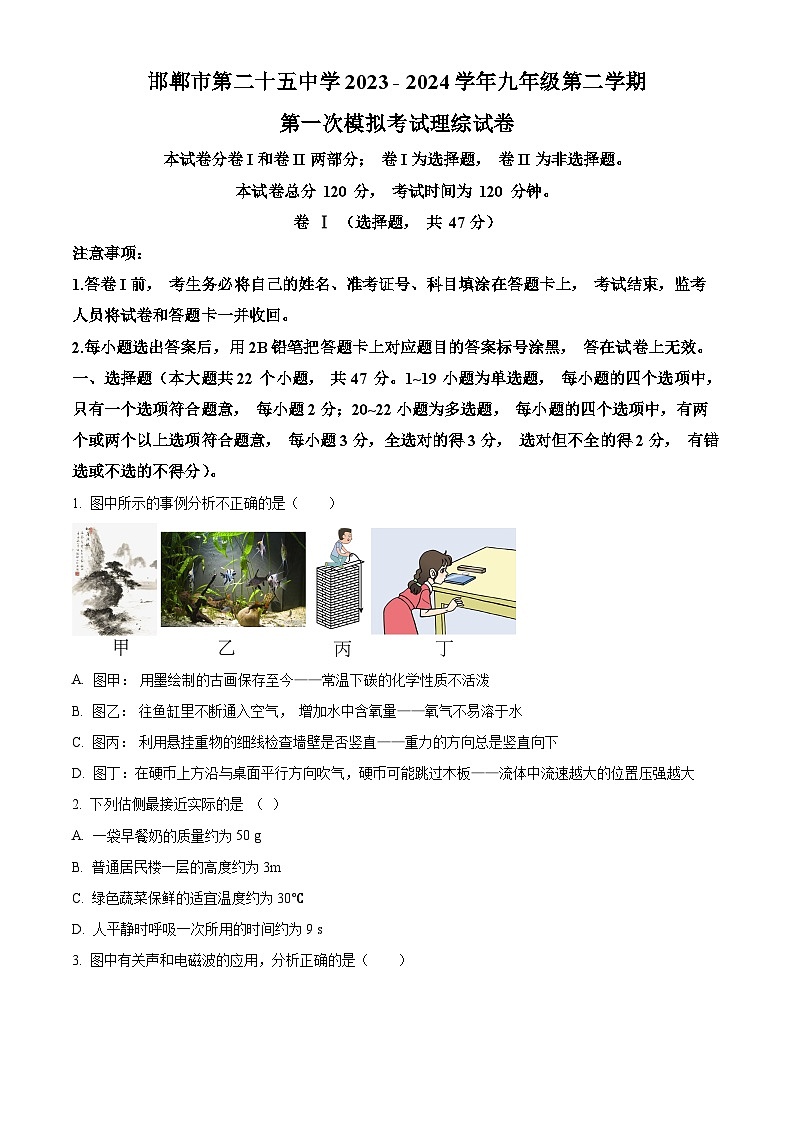

1. 图中所示的事例分析不正确的是（ ）
A. 图甲： 用墨绘制的古画保存至今——常温下碳的化学性质不活泼
B. 图乙： 往鱼缸里不断通入空气， 增加水中含氧量——氧气不易溶于水
C. 图丙： 利用悬挂重物的细线检查墙壁是否竖直——重力的方向总是竖直向下
D. 图丁：在硬币上方沿与桌面平行方向吹气，硬币可能跳过木板——流体中流速越大的位置压强越大
【答案】D
【解析】
【详解】A．图甲： 用墨绘制的古画保存至今，是因为碳中含有炭黑，炭黑是一种碳单质，故A正确，不符合题意；
B．氧气不易溶于水，水中的氧气不足以供给鱼呼吸，因此图乙：往鱼缸里不断通入空气， 增加水中含氧量，故B正确，不符合题意；
C．图丙： 利用悬挂重物的细线检查墙壁是否竖直，利用的是重力的方向总是竖直向下，故C正确，不符合题意；
D．图丁：在硬币上方沿与桌面平行方向吹气，硬币可能跳过木板，是因为流体中流速越大的位置压强越小，风吹过的地方，空气流速大，压强小，硬币下方压强不变，硬币在压强差作用下，跳过木板，故D错误，符合题意。
故选D。

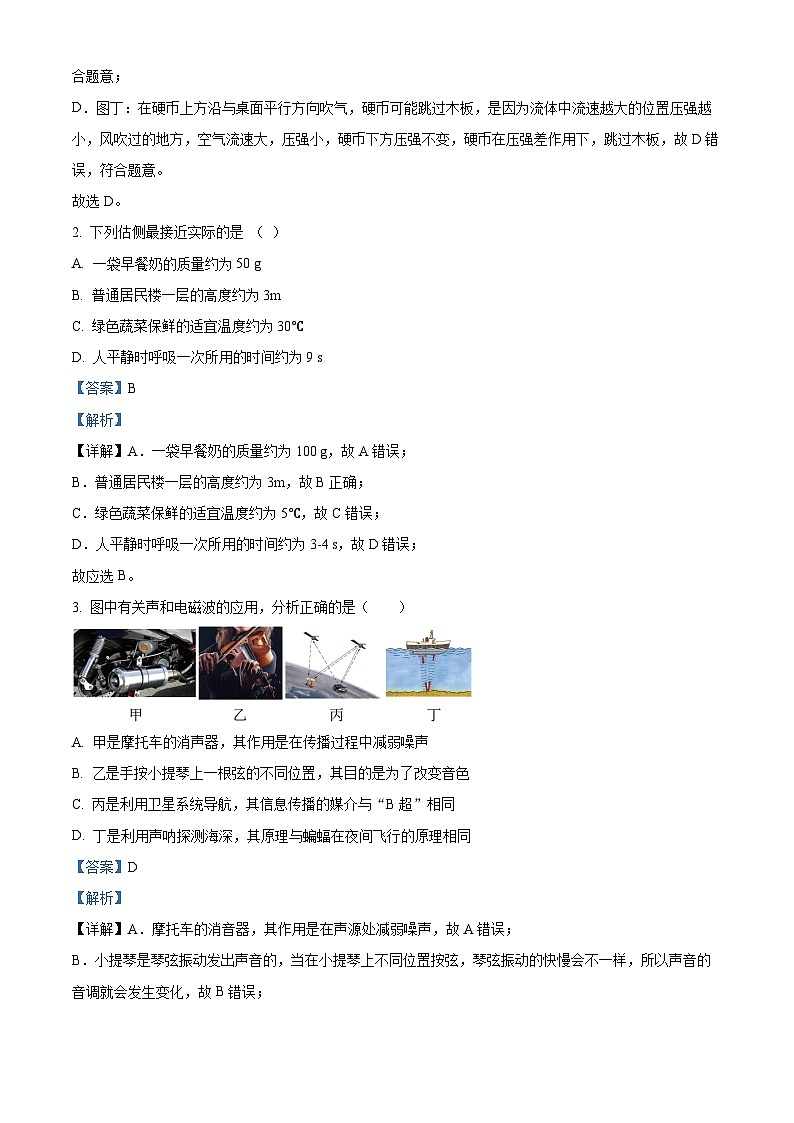

2. 下列估侧最接近实际的是 （ ）
A. 一袋早餐奶的质量约为50 g
B. 普通居民楼一层的高度约为3m
C. 绿色蔬菜保鲜的适宜温度约为30℃
D. 人平静时呼吸一次所用的时间约为9 s
【答案】B
【解析】
【详解】A．一袋早餐奶的质量约为100 g，故A错误；
B．普通居民楼一层的高度约为3m，故B正确；
C．绿色蔬菜保鲜的适宜温度约为5℃，故C错误；
D．人平静时呼吸一次所用的时间约为3-4 s，故D错误；
故应选B。
3. 图中有关声和电磁波的应用，分析正确的是（ ）

A. 甲是摩托车的消声器，其作用是在传播过程中减弱噪声
B. 乙是手按小提琴上一根弦的不同位置，其目的是为了改变音色
C. 丙是利用卫星系统导航，其信息传播的媒介与“B超”相同
D. 丁是利用声呐探测海深，其原理与蝙蝠在夜间飞行的原理相同
【答案】D
【解析】
【详解】A．摩托车的消音器，其作用是在声源处减弱噪声，故A错误；
B．小提琴是琴弦振动发出声音的，当在小提琴上不同位置按弦，琴弦振动的快慢会不一样，所以声音的音调就会发生变化，故B错误；
C．卫星导航系统传递信息利用的是电磁波，“B超”是利用超声波，故C错误；
D．利用声呐探测海深与蝙蝠在夜间能正常飞行原理相同，都是利用超声波传递信息，故D正确。
故选D。

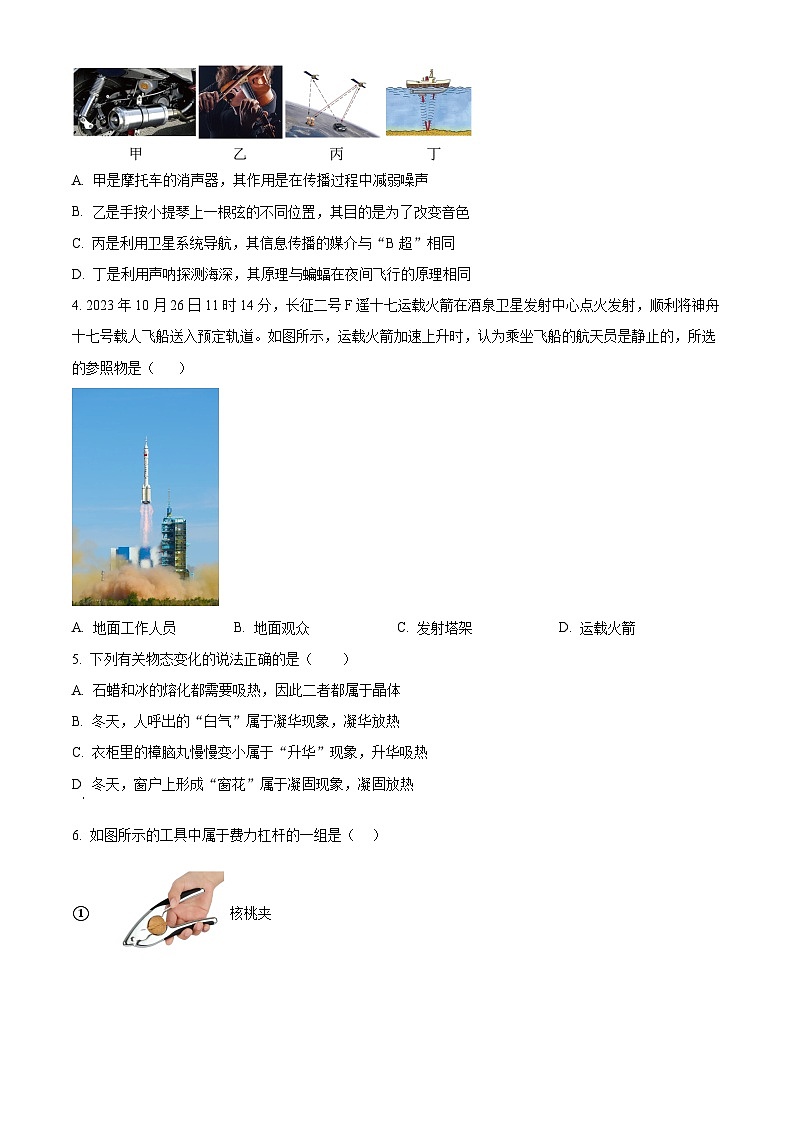

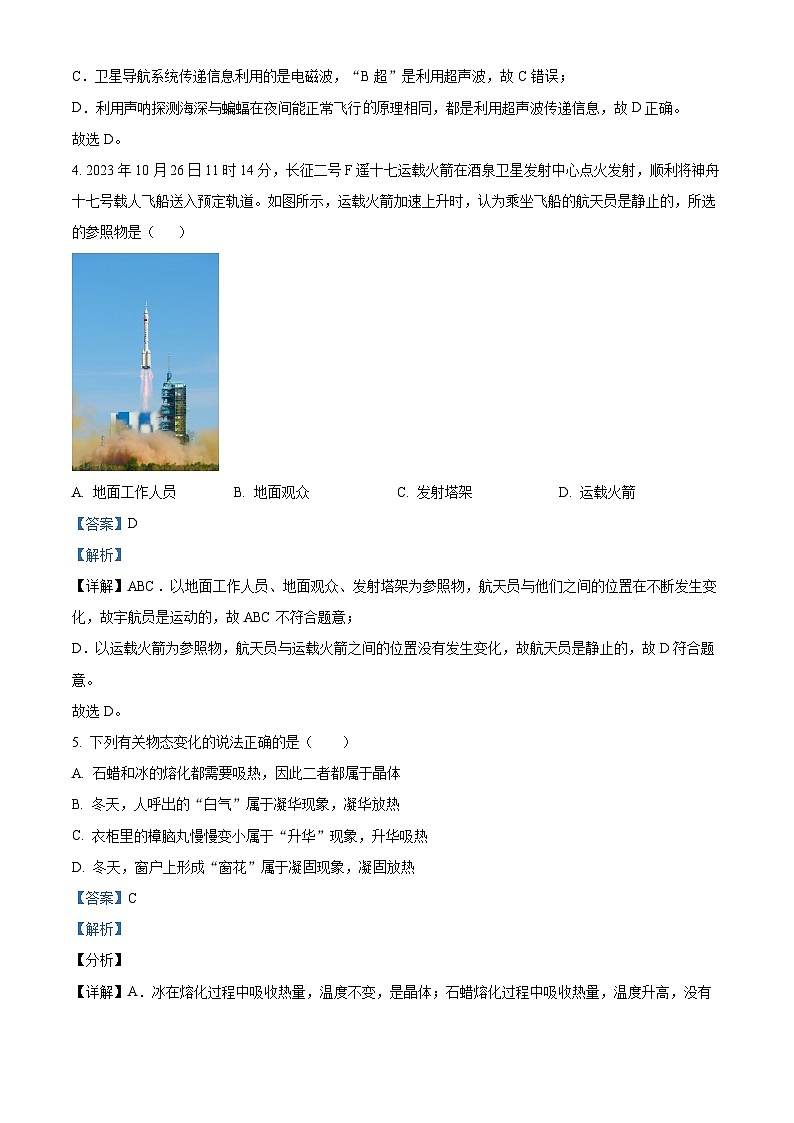

4. 2023年10月26日11时14分，长征二号F遥十七运载火箭在酒泉卫星发射中心点火发射，顺利将神舟十七号载人飞船送入预定轨道。如图所示，运载火箭加速上升时，认为乘坐飞船的航天员是静止的，所选的参照物是（ ）
A. 地面工作人员B. 地面观众C. 发射塔架D. 运载火箭
【答案】D
【解析】
【详解】ABC．以地面工作人员、地面观众、发射塔架为参照物，航天员与他们之间的位置在不断发生变化，故宇航员是运动的，故ABC不符合题意；
D．以运载火箭为参照物，航天员与运载火箭之间的位置没有发生变化，故航天员是静止的，故D符合题意。
故选D。
5. 下列有关物态变化的说法正确的是（ ）
A. 石蜡和冰的熔化都需要吸热，因此二者都属于晶体
B. 冬天，人呼出的“白气”属于凝华现象，凝华放热
C. 衣柜里的樟脑丸慢慢变小属于“升华”现象，升华吸热
D. 冬天，窗户上形成“窗花”属于凝固现象，凝固放热
【答案】C
【解析】
【分析】
【详解】A．冰在熔化过程中吸收热量，温度不变，是晶体；石蜡熔化过程中吸收热量，温度升高，没有熔点，是非晶体，故A错误；
B．冬天人呼出的气体中的水蒸气遇到外面的冷空气液化成小水珠，就形成了人们看到的“白气”，液化是放热的，故B错误；
C．樟脑球变小，是固态的樟脑球直接升华为气态，是升华过程，此过程吸热，故C正确；
D．玻璃上的“冰花”，是由室内温度较高的水蒸气遇到冷的玻璃凝华形成的，故D错误。
故选C。

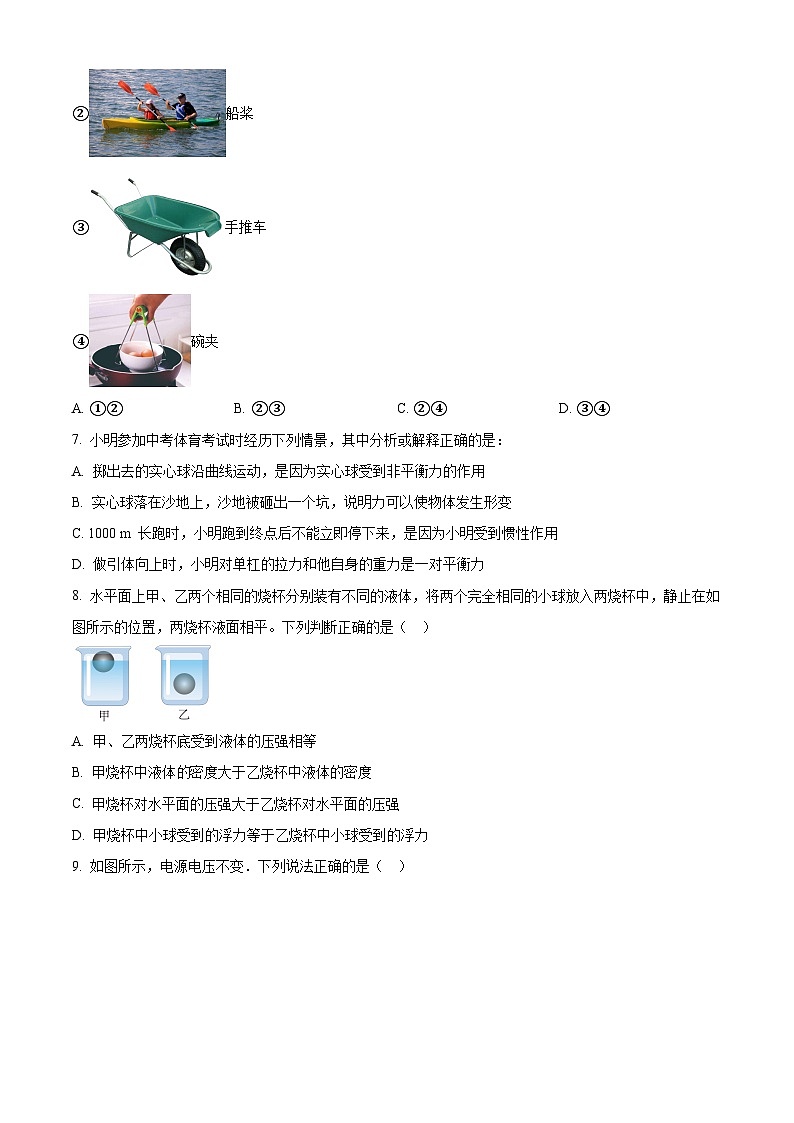

6. 如图所示的工具中属于费力杠杆的一组是（ ）
①核桃夹
②船桨
③手推车
④碗夹
A. ①②B. ②③C. ②④D. ③④
【答案】C
【解析】
【详解】①核桃夹使用时，动力臂大于阻力臂，故属于省力杠杆；
②船桨在使用时，动力臂小于阻力臂，属于费力杠杆；
③手推车在使用时，动力臂大于阻力臂，故属于省力杠杆；
④碗夹在使用时，动力臂小于阻力臂，故属于费力杠杆；
故C符合题意，ABD不符合题意。
故选C。
7. 小明参加中考体育考试时经历下列情景，其中分析或解释正确的是：
A. 掷出去的实心球沿曲线运动，是因为实心球受到非平衡力的作用
B. 实心球落在沙地上，沙地被砸出一个坑，说明力可以使物体发生形变
C. 1000 m 长跑时，小明跑到终点后不能立即停下来，是因为小明受到惯性作用
D. 做引体向上时，小明对单杠的拉力和他自身的重力是一对平衡力
【答案】AB
【解析】
【详解】A． 投出去的实心球沿曲线运动，处于非平衡状态，是因为实心球受到非平衡力的作用．故A正确；
B． 投实心球落在沙子上，沙子被砸出一个坑，实心球给沙子一个向下的力，使沙子发生形变，说明力可以使物体发生形变，故B正确；
C． 1000米长跑时，考生到终点后不能马上停下来，是因为考生具有惯性，惯性不是力，不能说受到惯性作用．故C错误；
D． 做引体向上时，小明对单杠的拉力和他自身的重力方向相同都向下，所以不是一对平衡力，故D错误．
8. 水平面上甲、乙两个相同的烧杯分别装有不同的液体，将两个完全相同的小球放入两烧杯中，静止在如图所示的位置，两烧杯液面相平。下列判断正确的是（ ）
A. 甲、乙两烧杯底受到液体的压强相等
B. 甲烧杯中液体的密度大于乙烧杯中液体的密度
C. 甲烧杯对水平面的压强大于乙烧杯对水平面的压强
D. 甲烧杯中小球受到的浮力等于乙烧杯中小球受到的浮力
【答案】BCD
【解析】
【详解】ABCD．由图可知，小球在甲烧杯的液体中漂浮，在乙烧杯的液体中悬浮，所以小球在甲烧杯中小球受到的浮力等于乙烧杯中小球受到的浮力，甲烧杯中液体的密度大于乙烧杯中液体的密度。甲乙两烧杯中液体的深度相等，由 得，甲烧杯底受到液体的压强大于乙烧杯底受到液体的压强。由图可知，甲烧杯液体的体积大于乙烧杯液体的体积，所以甲烧杯液体的质量大于乙烧杯液体的质量，所以加入小球后甲烧杯的总质量大于乙烧杯的总质量，因此甲烧杯的总重力大于乙烧杯的总重力。因为放在水平面上
又因为甲乙两烧杯相同，所以S相同，所以甲烧杯对水平面的压强大于乙烧杯对水平面的压强。故ABD正确，不符合题意，C错误，不符合题意。
故选C。
9. 如图所示，电源电压不变．下列说法正确的是（ ）

A. 只闭合S1，将P向左移动一段距离，电压表示数的变化量与电流表示数的变化量的比值不变
B. 只闭合S1，将P向左移动，R1消耗的功率增加
C. 开关都闭合，将P向左移动，电压表的示数不变，电流表的示数变小
D. 开关都闭合，将P向左移动，L消耗的功率不变，R2消耗的功率变小
【答案】ACD
【解析】
【详解】由图示可知，只闭合S1，两电阻是串联的，电压表测滑动变阻器两端的电压，当滑片向左移动时，电压表示数的变化量与电流表示数的变化量的比值等于定值电阻R1，所以比值不变，故A正确；
只闭合S1，将P向左移动，电阻变大，电流变小，R1消耗功率减小的，故B错；
开关都闭合时，变阻器与灯泡并联，定值电阻被短路，将滑片向左移动时，电阻变大，总电阻变大，电流变小，电流表示数变小，由于电压表测的是电源电压，所以电压表示数不变，故C正确；
由于灯泡与变阻器是并联的，两者互不影响，所以灯泡的功率不变，变阻器阻值变大时，通过变阻器的电流变小，由于电压不变，所以R2消耗的功率变小，故D正确；
卷Ⅱ （选择题， 共 73分）
注意事项：
1.答卷II前， 将密封线左侧的项目填写清楚。
2.答卷Ⅱ时， 将答案用黑色字迹的钢笔、签字笔或圆珠笔直接写在试卷上。
二、填空及简答题（本大题共有9个小题； 每空1分，共 31 分）。
10. 艳阳下的湖畔树影婆娑， 水中的鹅卵石清晰可见， 湖面上的小鸟上下翻飞，景色美不胜收！树在水中的倒影是由光的_______形成的，游人看到水中的鹅卵石是光的_______形成的（以上两空均选填“折射”或“反射”）； 小鸟从水面飞上树梢， 它在水中所成的像到水面距离的大小变化情况是_______（选填“变大”、“变小”或“不变”）。在图中， 根据入射光线AO， 画出反射光线OB_______。
【答案】 ①. 反射 ②. 折射 ③. 变大 ④. 见解析
【解析】
【详解】[1]树在水中的倒影是平面镜成像现象，由光的反射形成的。
[2]游人看到水中的鹅卵石是光经过水与空气折射形成的虚像。
[3]平面镜成像中，物距等于像距，小鸟从水面飞上树梢， 物距变大，像距变大，它在水中所成的像到水面距离的大小变化情况是变大。
[4]根据反射角等于入射角，画出反射光线，如图所示：
11. 太阳能是通过太阳内部的核______（选填“裂变”或“聚变”）产生的；随着人们环保意识的增强，利用太阳能的人也越来越多，主要原因是太阳能既是清洁能源，又是______（选填“可”或“不可”）再生能源。
【答案】 ①. 聚变 ②. 可
【解析】
【分析】核能分为裂变和聚变两种，裂变分为两种：可控链式反应和不可控链式反应，前者主要应用在核反应堆中，后者应用在原子弹中；聚变主要应用在氢弹上；可再生能源包括太阳能、水能、风能、生物质能、波浪能、潮汐能、海洋温差能、地热能等。
【详解】[1]在太阳内部，太能之所以能发光发热，实质相当于无数个的氢弹爆炸而造成的，即氢原子核在超高温下发生聚变释放核能。
[2]太阳能是一种把太阳光转换成电能的绿色可再生能源。
12. 当马拉着载有500kg货物的雪橇在平直的公路上匀速向东行驶时，马对雪橇的水平拉力为3000N，则雪橇在水平方向受到的摩擦力为______ N，方向为水平向______，若雪橇上的货物卸下了200kg，马拉雪橇仍是匀速行驶， 马对雪橇的水平拉力将会______。（选填“增大”、“减小”或“不变”）
【答案】 ①. 3000 ②. 西 ③. 减小
【解析】
【详解】[1][2]马拉着雪橇在平直的公路上匀速向东行驶时，雪橇在水平方向上受到拉力和摩擦力作用，做匀速直线运动，所以拉力和摩擦力是平衡力，大小相等，方向相反，所以雪橇在水平方向受到的摩擦力为
f=F=3000N
方向水平向西。
[3]雪橇对地面的压力是由重力产生的，卸下货物后，重力减小，压力减小；雪橇和地面间的摩擦力与压力有关，压力越大摩擦力越大，卸下货物后，压力减小，所以雪橇与地面的摩擦力减小，马拉雪橇仍是匀速行驶，拉力和摩擦力是平衡力，所以拉力减小。
13. 汽车的发动机经常用水做冷却剂降温，原因是水的比热容较______，在这个过程中是通过______（选填“做功”或“热传递”） 的方式来改变物体内能的。某汽车水箱中装了4kg的水，发动机运行了一段时间后，水温升高了50℃。则这个过程中，水吸收的热量为______ J。如果这些热量是由天然气完全燃烧释放得到，不计热损失，则需要完全燃烧天然气______ m3。[水的比热容为4.2×103J/（kg·℃）；天然气的热值为q=4×107J/m3]
【答案】 ① 大 ②. 热传递 ③. ④. 0.021
【解析】
【详解】[1][2] 水的比热容大，跟等质量的其它物质相比，升高相同温度时吸收热量多，所以，用水作冷却剂给汽车的发动机降温，这是利用了水的比热容较大的性质；用水作冷却剂给汽车的发动机降温的过程中，水吸收热量，内能增加，温度升高。
[3] 水吸收的热量为
[4] 不计热损失，则需要完全燃烧天然气的体积为
14. 在家庭电路中，各用电器之间是______联的， 为了防止触电，必须把家用电器的开关装在______线上。使用试电笔检测电路时，手______（选填“能”或“不能”） 接触笔尾的金属体。
【答案】 ①. 并 ②. 火 ③. 能
【解析】
【详解】[1]在家庭电路中，各用电器之间互不影响，是并联的。
[2]为了防止触电，必须把家用电器的开关装在火线上，当开关断开时，用电器不带电。
[3]使用试电笔吋检测电路时，手能接触笔尾的金属体，此时流过手的电流很小，不会有触电危险，且手与笔尾的金属体接触构成闭合回路，测电笔方能工作。
15. 如图所示的装置可以用来研究_________(填“电动机”或“发电机”)的工作原理。
将图中的电源换成电流表，闭合开关，让导体ab左右摆动，发现电流表指针偏转，表明导体ab中_____(填“有”或“没有”)感应电流通过，导体ab的机械能转化为________能。
【答案】 ①. 电动机 ②. 有 ③. 电
【解析】
【详解】[1]闭合开关，处在磁场中的导体棒ab中有电流通过时，它就会运动起来，表明通电导体在磁场中受到力的作用，该装置可以用来研究电动机的工作原理。
[2][3]将图中的电源换成电流表，使导体ab左右摆动，它此时做切割磁感线运动，闭合电路中会产生感应电流，即导体ab中有感应电流通过，电流表指针发生偏转，该过程消耗机械能，获得电能，将机械能转化为电能。
三、实验探究题（本题共4个小题；第32题5分、33题6分、34题6分，第35小题7分，共24分）。
16. 下面是小光“探究凸透镜成像规律”的实验。
（1）点燃蜡烛，调整蜡烛、凸透镜和光屏的高度，使烛焰、凸透镜、光屏三者的中心大致在___________。
（2）蜡烛、凸透镜、光屏在光具座上的位置如图所示，此时光屏上出现了烛焰清晰倒立、等大的实像，则此凸透镜的焦距为___________cm。
（3）小光将蜡烛向左移动，移动光屏，可以在光屏上得到烛焰清晰倒立、___________的实像，生活中的___________（选填“照相机”“投影仪”或“放大镜”）就是根据这个原理制成的。
【答案】 ①. 同一高度上 ②. 10.0 ③. 缩小 ④. 照相机
【解析】
【分析】
【详解】（1）[1]为了使像成在光屏的中央，应该调整蜡烛、凸透镜和光屏的高度，使烛焰、凸透镜、光屏三者的中心大致在同一高度上。
（2）[2]因为此时光屏上出现了烛焰清晰倒立、等大的实像，根据凸透镜成像规律，此时物距等于两倍焦距，由图可知，物距等于20.0cm，所以焦距为10.0cm。
（3）[3][4]移动前物距等于两倍焦距，将蜡烛向左移动，物距变大，物距大于两倍的焦距，此时所成的像是倒立、缩小的实像，应用是照相机。
17. 某小组在“测量金属块密度”的实验中：

（1）把天平放在水平桌面上，将____________拨至标尺左端的零刻度线处，发现如图甲所示情况，应向_________调节平衡螺母，使指针指到分度盘的中央。
（2）天平平衡后，小组的小滨同学按图乙所示的方法称量金属块的质量，请写出其中的一处错误：_______________。
（3）小滨纠正了错误，正确操作，天平再次平衡时，放在右盘中的砝码和游码的位置如图丙所示，所称量金属块的质量是______g。
（4）小滨在量筒内倒入20ml的水，放入金属块后量筒内水面如图丁所示，量筒读数时，视线应在______（选填“A”“B”或“C”）处。金属块的体积是______ cm3，金属块密度是______g/cm3。
（5）小州同学带来他在乒乓球比赛中获得的一枚金牌，想测量金牌的密度，发现金牌无法放入量筒中。同学们共同设计了如下测该金牌密度的实验方案：
①用天平测出金牌的质量m；
②将金牌浸没到装满水的溢水杯中，溢出的水流入质量为的空烧杯中；
③测得烧杯和溢出水的总质量为；
则金牌密度的表达式______（水的密度为，用m、、、表示）。
【答案】 ①. 游码 ②. 右 ③. 称量物体时，错误得将物体放在天平的右盘，砝码放在了天平的左盘 ④. 79.2 ⑤. B ⑥. 10 ⑦. 7.92 ⑧.
【解析】
【详解】（1）[1][2]将天平放在水平桌面上，游码调到标尺左端零刻度线处，发现指针指在分度盘中央刻度线的左侧，说明天平的左端下沉，右端上翘，他应向上翘的右端调节平衡螺母，使指针指在分度盘中央刻度线处，天平平衡。
（2）[3]称量物体时，物体必须放在天平的左端，砝码放在天平的右端，即“左物右码”。小滨称量物体时，错误得将物体放在天平的右盘，砝码放在了天平的左盘。
（3）[4]物体的质量等于砝码的质量加游码对应的刻度值，由图可知，天平标尺分度值为0.2g，则金属块的质量为
（4）[5][6]用量筒测量物体体积时，视线应与凹液面的底面是相平的，由图可知，该金属块的体积为
[7]根据得，金属块密度为
（5）[8]由题意知，溢出水的质量为
根据密度公式可知，溢出水的体积为
由于金牌浸没在水中，其则排出水的体积等于金牌的体积，即
已知金牌质量为m，由可得，金牌密度为
18. 某实验小组用图甲所示电路进行“探究电流与电阻的关系”实验。
(1)请将图甲连接完整，要求滑动变阻器滑片向右移动时电阻变大。 （ ）
(2)正确连接电路并把滑动变阻器调到阻值最大处，闭合开关后，同学们发现，无论怎样调节滑动变阻器的滑片，电流表始终没有示数，电压表示数接近电源电压，原因可能是 __________ 。
(3)排除故障后，先将5Ω定值电阻接入电路，闭合开关，调节滑动变阻器的滑片，使电压表的示数为某一定值，此时电流表的示数如图乙所示为 ______ A。
(4)接下来做第2次实验，断开开关，取下5Ω的定值电阻换成10Ω的定值电阻，闭合开关，应向 _______ （选填“A”或“B”）端移动滑片，直至电压表示数为 ______ V时，读出电流表的示数填在下表中。再更换20Ω定值电阻继续实验，实验数据记录在表格中。由实验数据可知：当导体两端的电压一定时，通过导体的电流与导体的电阻成 ____________ 。
(5)该小组想用一块电流表和一个定值电阻R0，测未知电阻Rx的阻值。于是他们设计了如图丙所示的电路图，并进行如下实验操作：
a.闭合 S 和 S1，此时电流表的示数为I1
b.闭合 S 断开 S1，此时电流表的示数为I2
c.请用已知量 R0和测出量I1、I2表示出未知电阻Rx的表达式，则Rx＝ ______ 。
【答案】 ①. ②. 定值电阻断路 ③. 0.4 ④. B ⑤. 2 ⑥. 反比 ⑦.
【解析】
【详解】(1)[1]滑动变阻器滑片向右移动时电阻变大,所以要接左下接线柱。
(2)[2]无论怎样调节滑动变阻器的滑片，电流表始终没有示数，电路可能断路，电压表示数接近电源电压，电压表与电源连通，则原因可能是R断路。
(3)[3]电流表选用小量程，分度值为0.02A，电流为0.4A。
(4)[4][5][6]根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大，探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向B端移动，使电压表的示数为2V，分析表中数据知，电阻增大为原来的几倍，通过的电流减小为原来的几分之一，由实验得出的结论是电压一定时，电流与电阻成反比。
(5)[7]闭合S、S1，此时两电阻并联，电流表测量干路电流，示数为I1，闭合S、断开S1，此时为只有Rx工作的电路，电流表测量Rx的电流，示数为I2，可测出电源电压
U=I2Rx
根据并联电路电流的规律知，R0的电流
I0=I1-I2
则电源电压为
U=（I1-I2）R0
根据电源电压相等知
I2Rx=（I1-I2）R0
可得
四、计算应用题（本大题共3个小题；第36小题5分， 第 37 小题6分， 第 38 小题7分，共18分。解答时， 要求有必要的文字说明、公式和计算步骤等， 只写最后结果不得分）。
19. 如图所示，人的重力为850N，双脚与地面接触面积为250cm2，用滑轮组拉着重210N的物体沿竖直方向以0.1m/s的速度匀速向上运动了5s．人对绳子竖直向下的拉力为100N，求：
（1）物体上升的高度；
（2）滑轮组的机械效率；
（3）人对地面的压强．
【答案】（1）0.5m；（2）70%；（3）3×104Pa．
【解析】
【详解】（1）．由v＝可得物体上升的高度：
h＝vt＝01m/s×5s＝0.5m；
（2）．由图可知，n＝3，拉力端移动距离s＝3h，
滑轮组的机械效率：
η＝====×100%＝70%；
（3）．此时人对地面的压力：
F压＝G人﹣F＝850N﹣100N＝750N，
人对地面的压强：
p＝＝＝3×104Pa．
答：（1）．物体上升的高度为0.5m；
（2）．滑轮组的机械效率为70%；
（3）．人对地面的压强为3×104Pa．
20. 如图甲所示电路中，电源电压恒为18V，电流表的量程为“0~0.6A”，电压表量程为“0~15V”，灯泡L标有6V字样。闭合开关，测得该灯泡的电流随电压变化关系如图乙所示。要求：灯泡两端电压不超过额定电压。求：
（1）灯泡L正常发光时的电阻；
（2）为保证电路安全，整个电路消耗的最大电功率；
（3）滑动变阻器允许调节的电阻范围。
【答案】（1）20Ω；（2）5.4W；（3）40Ω~75Ω
【解析】
【详解】解：（1）由题意可知，灯泡的额定电压为6V，由图像可知，当电压为6V时，通过灯泡的电流为0.3A，则灯泡L正常发光时的电阻为
（2）由电路图可知，L与R串联，L的额定电流为0.3A，则通过电路的最大电流为0.3A。为保证电路安全，整个电路消耗的最大电功率
（3）为保护电压表，滑动变阻器两端的最大电压为15V，此时灯泡两端电压最小，为
由图象可知，此时通过电路的电流为0.2A，则此时滑动变阻器接入电路的阻值最大，最大的阻值为
灯泡的额定电压为6V，因此滑动变阻器两端电压最小为
当灯泡两端电压为6V时，电路中电流为0.3A，则此时滑动变阻器接入电路的阻值最小，最小的阻值为
则滑动变阻器允许调节的电阻范围为40Ω~75Ω。
答：（1）灯泡L正常发光时的电阻为20Ω；
（2）为保证电路安全，整个电路消耗的最大电功率为5.4W；
（3）滑动变阻器允许调节的电阻范围为40Ω~75Ω。实验次数
1
2
3
R/Ω
5
10
20
I/A
0.2
0.1
