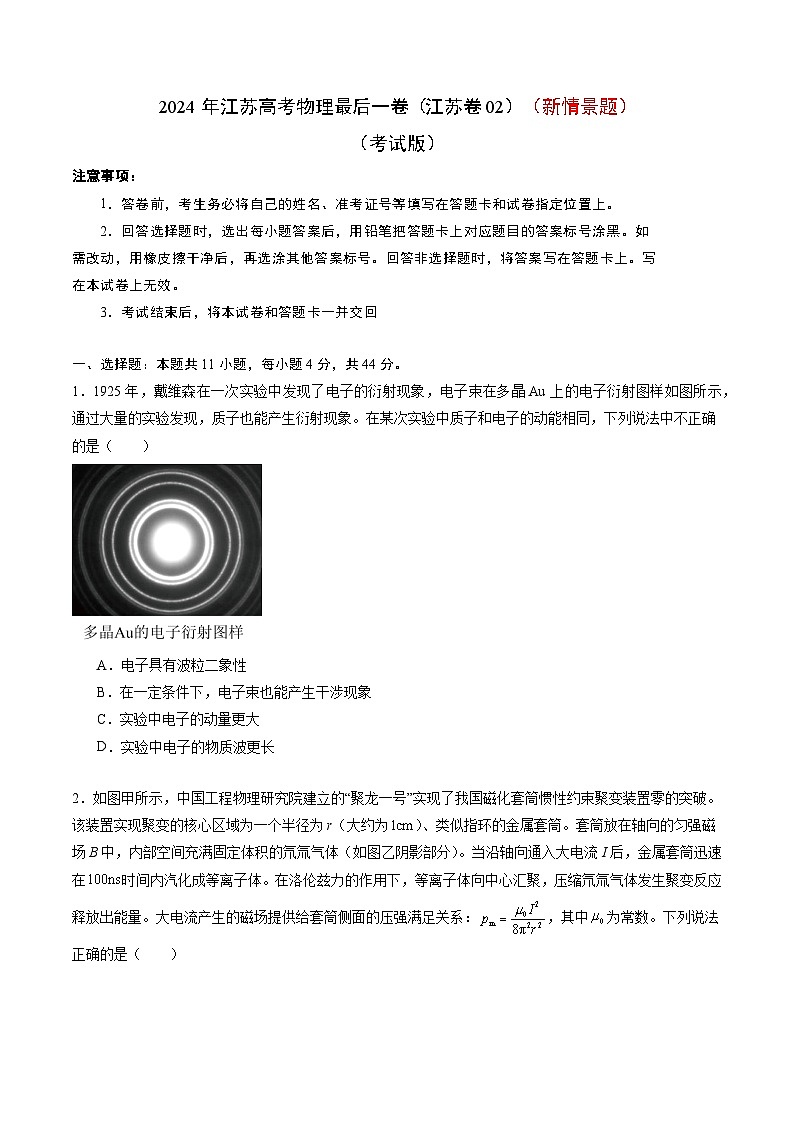

2024年江苏高考物理最后一卷（新情景题）（江苏卷02）（考试版）

这是一份2024年江苏高考物理最后一卷（新情景题）（江苏卷02）（考试版），共9页。

注意事项：
1．答卷前，考生务必将自己的姓名、准考证号等填写在答题卡和试卷指定位置上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑。如
需改动，用橡皮擦干净后，再选涂其他答案标号。回答非选择题时，将答案写在答题卡上。写
在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回
一、选择题：本题共11小题，每小题4分，共44分。
1．1925年，戴维森在一次实验中发现了电子的衍射现象，电子束在多晶Au上的电子衍射图样如图所示，通过大量的实验发现，质子也能产生衍射现象。在某次实验中质子和电子的动能相同，下列说法中不正确的是（ ）
A．电子具有波粒二象性
B．在一定条件下，电子束也能产生干涉现象
C．实验中电子的动量更大
D．实验中电子的物质波更长

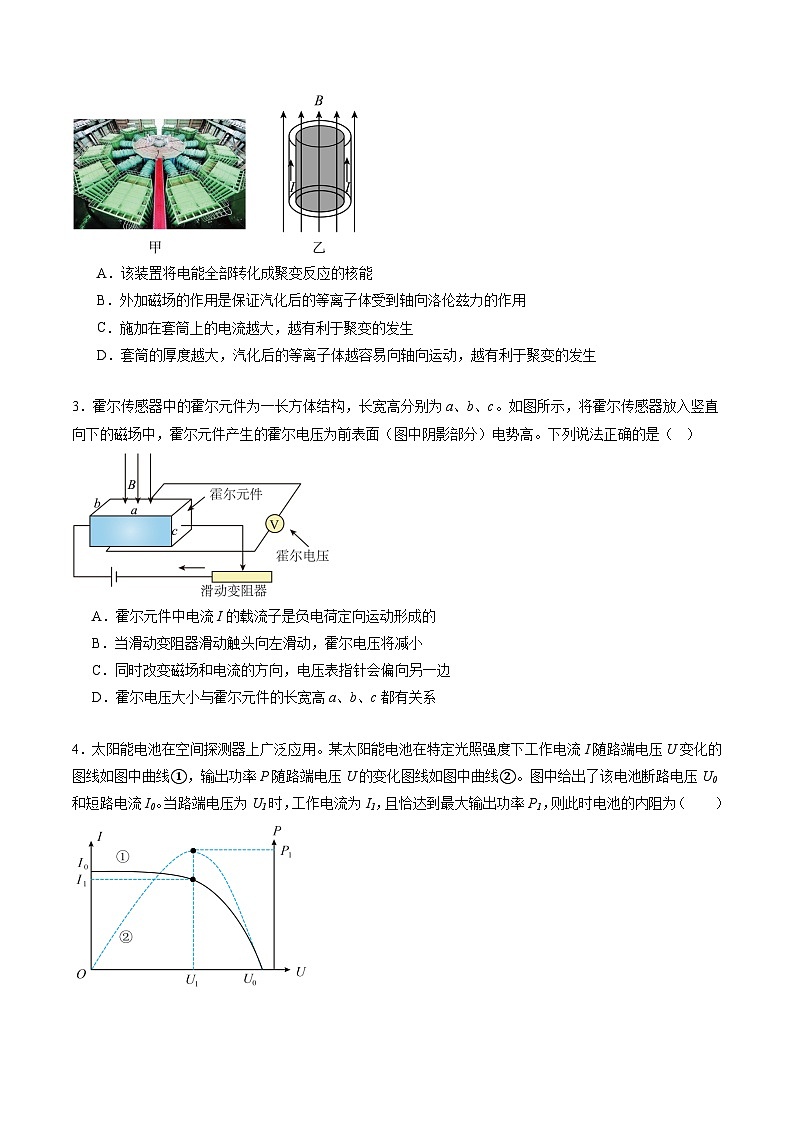

2．如图甲所示，中国工程物理研究院建立的“聚龙一号”实现了我国磁化套筒惯性约束聚变装置零的突破。该装置实现聚变的核心区域为一个半径为r（大约为）、类似指环的金属套筒。套筒放在轴向的匀强磁场B中，内部空间充满固定体积的氘氚气体（如图乙阴影部分）。当沿轴向通入大电流I后，金属套筒迅速在时间内汽化成等离子体。在洛伦兹力的作用下，等离子体向中心汇聚，压缩氘氚气体发生聚变反应释放出能量。大电流产生的磁场提供给套筒侧面的压强满足关系：，其中为常数。下列说法正确的是（ ）
A．该装置将电能全部转化成聚变反应的核能
B．外加磁场的作用是保证汽化后的等离子体受到轴向洛伦兹力的作用
C．施加在套筒上的电流越大，越有利于聚变的发生
D．套筒的厚度越大，汽化后的等离子体越容易向轴向运动，越有利于聚变的发生
3．霍尔传感器中的霍尔元件为一长方体结构，长宽高分别为a、b、c。如图所示，将霍尔传感器放入竖直向下的磁场中，霍尔元件产生的霍尔电压为前表面（图中阴影部分）电势高。下列说法正确的是（ ）
A．霍尔元件中电流I的载流子是负电荷定向运动形成的
B．当滑动变阻器滑动触头向左滑动，霍尔电压将减小
C．同时改变磁场和电流的方向，电压表指针会偏向另一边
D．霍尔电压大小与霍尔元件的长宽高a、b、c都有关系
4．太阳能电池在空间探测器上广泛应用。某太阳能电池在特定光照强度下工作电流I随路端电压U变化的图线如图中曲线①，输出功率P随路端电压U的变化图线如图中曲线②。图中给出了该电池断路电压U0和短路电流I0。当路端电压为U1时，工作电流为I1，且恰达到最大输出功率P1，则此时电池的内阻为（ ）

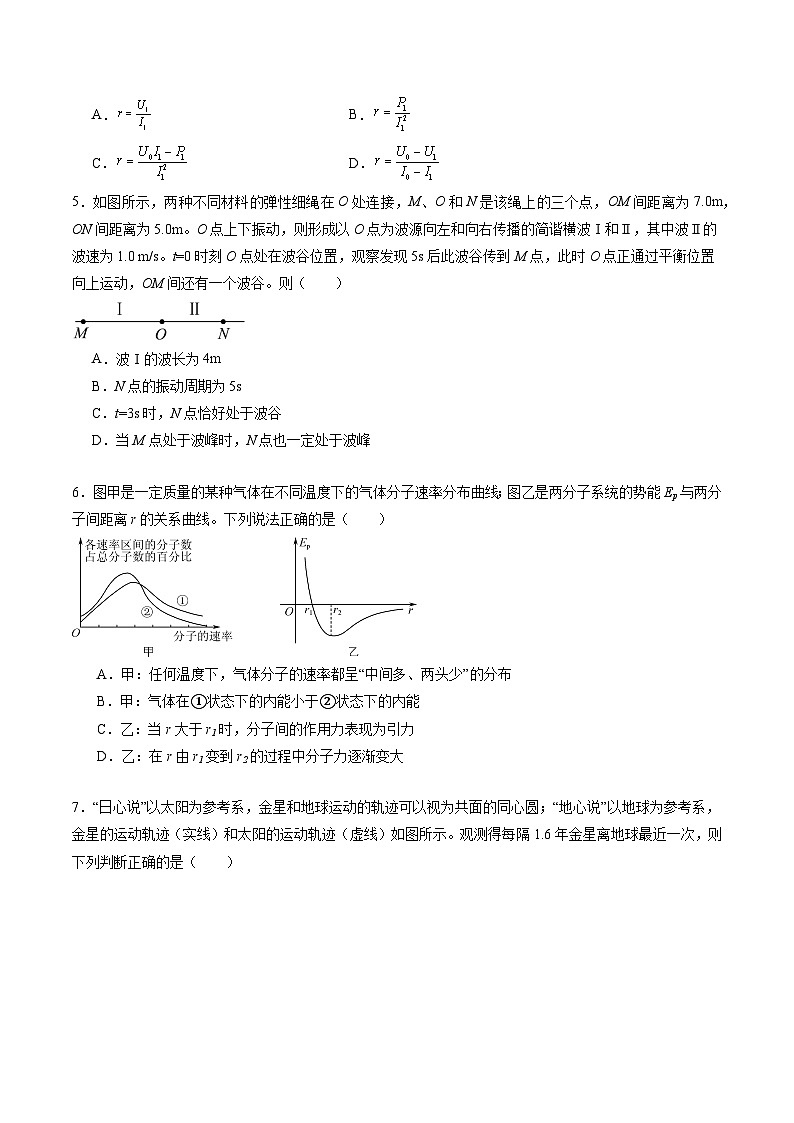

A．B．
C．D．
5．如图所示，两种不同材料的弹性细绳在O处连接，M、O和N是该绳上的三个点，OM间距离为7.0m，ON间距离为5.0m。O点上下振动，则形成以O点为波源向左和向右传播的简谐横波Ⅰ和Ⅱ，其中波Ⅱ的波速为1.0 m/s。t=0时刻O点处在波谷位置，观察发现5s后此波谷传到M点，此时O点正通过平衡位置向上运动，OM间还有一个波谷。则（ ）
A．波Ⅰ的波长为4m
B．N点的振动周期为5s
C．t=3s时，N点恰好处于波谷
D．当M点处于波峰时，N点也一定处于波峰
6．图甲是一定质量的某种气体在不同温度下的气体分子速率分布曲线；图乙是两分子系统的势能Ep与两分子间距离r的关系曲线。下列说法正确的是（ ）
A．甲：任何温度下，气体分子的速率都呈“中间多、两头少”的分布
B．甲：气体在①状态下的内能小于②状态下的内能
C．乙：当r大于r1时，分子间的作用力表现为引力
D．乙：在r由r1变到r2的过程中分子力逐渐变大
7．“日心说”以太阳为参考系，金星和地球运动的轨迹可以视为共面的同心圆；“地心说”以地球为参考系，金星的运动轨迹（实线）和太阳的运动轨迹（虚线）如图所示。观测得每隔1.6年金星离地球最近一次，则下列判断正确的是（ ）
A．在8年内太阳、地球、金星有5次在一条直线上
B．在8年内太阳、地球、金星有10次在一条直线上
C．地球和金星绕太阳公转的周期之比为8∶5
D．地球和金星绕太阳公转的半径之比为
8．某种滴水起电机装置如图1所示，滴水装置左右相同的两管口形成的水滴分别穿过距管口较近的铝环A、B 后滴进铝筒C、D， 铝环A 用导线与铝筒D相连，铝环B用导线与铝筒C相连，导线之间彼此绝缘，整个装置与外界绝缘。由于某种偶然的原因，C筒带上微量的负电荷，则与之相连的B环也带有负电荷，由于静电感应，B环上方即将滴落的水滴下端会带正电荷，上端带负电荷，如图2所示。水滴在落下瞬间，正负电荷分离，如图3所示，带正电荷的水滴落下穿过B环滴入D筒 ，C、D两筒之间产生电势差。为了研究问题方便，假设滴水装置中水足够多，每滴水的质量相同，忽略筒内液面高度的变化，下列说法正确的是（ ）
A．滴水装置中会产生从左向右的电流
B．水滴下落到筒内的时间越来越短
C．C 、D两筒之间的电势差会一直增大
D．在起电的过程中，水的重力势能完全转化为电能
9．如图所示，铜制圆盘安装在水平铜轴上，圆盘位于两磁极之间（可视为匀强磁场），圆盘平面与磁感线垂直，两铜片C、D分别与转动轴和圆盘的边缘接触，电容为C的平行板电容器接在C、D之间，下极板接地．已知铜盘的半径为R，铜盘匀速转动的角速度为ω，磁感应强度为B。下列说法正确的是（ ）
A．电容器极板上所带电荷量为BR2ωC
B．将电容器的下极板向下移动一小段距离，则电容器极板上的电荷量增加
C．将一金属板插入平行板电容器，则电容器的电容减小
D．将电容器的上极板水平向右移动一小段距离，则电容器内P点的电势不变
10．如图1所示，质量均为m的小物块A、B紧靠在一起放置在水平地面上，劲度系数为k的轻弹簧一端与A拴接，另一端固定在竖直墙壁上，开始时弹簧处于原长，小物块A、B保持静止。现给B施加一方向水平向左，大小为的恒力，使A、B一起向左运动，当A、B的速度为零时，立即撤去恒力，以此时为计时起点，计算机通过传感器描绘出小物块B的图像如图2所示，其中Oab段为曲线，bc段为直线。已知A、B与地面间的动摩擦因数均为μ，最大静摩擦力等于滑动摩擦力，弹簧始终在弹性限度内，弹簧的弹性势能可表示为（x为弹簧的形变量），重力加速度为g，则下列说法正确的是（ ）
A． 时刻弹簧刚好恢复原长
B． 时刻物块A、B刚要分离
C．弹簧的最大压缩量为
D．
11．如图所示，两个单匝线圈分别在匀强磁场中绕垂直于磁场的轴匀速转动，甲图中线圈面积为S，转动角速度为，乙图中线圈面积为，转动角速度为，甲图从线圈和磁场方向平行处开始计时；乙图从线圈和磁场方向垂直处开始计时，两图中磁感应强度大小相同，线圈电阻均忽略不计，外接电阻阻值均为R，下列说法正确的是（ ）
A．甲、乙两种情况下，感应电动势的瞬时值表达式相同
B．甲、乙两种情况下，磁通量随时间变化的表达式相同
C．甲、乙两种情况下，转过90°过程中通过线圈的电荷多少相同
D．甲、乙两种情况下，电阻R消耗的功率相同
二、实验题：本题共15分。
12．（15分）阿特伍德机是著名的力学实验装置。如图甲所示，绕过定滑轮的细线上悬挂质量均为M的重球A 和 B，在B下面再挂质量为m的重物C，由静止开始释放，验证机械能守恒（重力加速度为g）。
(1)如图乙所示，实验中使用直尺与三角板测得重球A的直径d= mm；
(2)某次实验中测得重球A经过光电门的时间为t，则重球A上升h时的瞬时速度为 ；系统重力势能减少量Ep= （用m、M、h、d、t、g表示）；
(3)甲同学在实验中发现：重力势能减少量Ep略小于动能增加量Ek，你认为原因是
A．空气有阻力、滑轮有摩擦B．光电门不在小球A的正上方
C．高度测量有偏差D．定滑轮质量不可忽略
(4)乙同学在实验中保持h不变，改变重物C的质量，测得多组m和对应通过光电门的时间t，绘制出如图丙所示的 t2图像，图线与纵轴截距为b，斜率为k，则重锤A的质量M= （用b、k表示）。
三、计算题：本题共4小题，共41分。解答应写出必要的文字说明、方程式和重要演算步骤。只写出最后答案的不能得分。有数值计算的题，答案中必须明确写出数值和单位。
13．（6分）如图所示为一半径为的透明半球体，PQ为半球体的直径，O为半球体的球心．现有一束激光垂直半球的平面射入半球体，入射点从P点沿直径PQ方向缓慢向Q点移动，发现当入射点移动2cm后，才开始有光线从下方球冠射出，不考虑光线在半球体内多次反射，求：
（1）该半球体的折射率为多少？
（2）当该束激光入射点移动至距离球心为3cm位置入射，则其光线射出半球体的折射角的正弦值为多少？
14．（8分）双响爆竹，其一响之后，腾空再发一响，因此得名二踢脚。如图所示，质量为0.1kg的二踢脚竖立在地面上被点燃后发出一响，向下喷出少量高压气体（此过程位移可忽略）后获得20m/s的速度竖直升起，到达最高点时恰好发生第二响，立即被炸成的A、B两块，其中质量的A部分以的速度向南水平飞出。已知第二响释放的能量有30%转化为A、B的机械能，不计二踢脚内火药的质量和所受的空气阻力，取，求：
（1）A、B两部分落地时的距离L；
（2）第二响释放的能量。
15．（12分）如图甲所示，水平金属导轨与倾角的倾斜金属导轨相接于处，两导轨宽度均为，电阻不计。竖直向上的匀强磁场分布在水平导轨部分，其磁感应强度随时间按图乙所示的规律变化，倾斜导轨部分存在垂直于斜面向上的匀强磁场，磁感应强度为，导体棒、质量均为，电阻均为，分别垂直于导轨固定在水平和倾斜导轨上，时刻与的间距也为，时刻，对棒解除固定，并施以水平向右的恒力，经过一段时间后，对棒解除固定，恰好不下滑。已知重力加速度为，两棒与导轨始终接触良好，不计一切阻力。求：
（1）时间内流过棒的电流的大小；
（2）棒解除固定时，棒运动的速度的大小；
（3）若从时刻起，到棒解除固定时，恒力做的功为，求这段时间内导体棒产生的焦耳热。
16．（15分）芯片制造中，离子注入是一道重要的工序。如图是一部分离子注入工作原理示意图。从离子源A处飘出带正电的离子初速度不计，经匀强电场加速后，从P点以速度v沿半径方向射入圆形磁分析器，磁分析器中存在垂直于纸面向外的匀强磁场（大小未知），与矩形离子控制区abcd相切于Q点，ad边长为L，开始时控制区无任何场，离子从Q点离开磁分析器后可匀速穿过控制区，注入cd处的硅片上。已知离子质量为m，电荷量为q，在圆形磁分析器中运动的时间为t，图中a、P、Q三点连线正好可构成一个等边三角形，bQ足够长，不计离子的重力和离子间的相互作用。
（1）求加速电场的电压U；
（2）求圆形磁分析器的半径r；
（3）若在控制区加上垂直于纸面向里磁场，其磁感应强度大小沿ad方向按的规律均匀变化，x为该点到ab边的距离，k为已知的常数且，则要使离子不打到硅片上，ab边所在位置的磁感应强度至少为多少？
