2024年中考化学二轮专项复习核心考点讲解与必刷题型（全国通用）-专题08 坐标图像问题（原卷版+解析版）

这是一份2024年中考化学二轮专项复习核心考点讲解与必刷题型（全国通用）-专题08 坐标图像问题（原卷版+解析版），文件包含2024年中考化学二轮专项复习核心考点讲解与必刷题型全国通用-专题08坐标图像问题原卷版docx、2024年中考化学二轮专项复习核心考点讲解与必刷题型全国通用-专题08坐标图像问题解析版docx等2份试卷配套教学资源，其中试卷共31页， 欢迎下载使用。

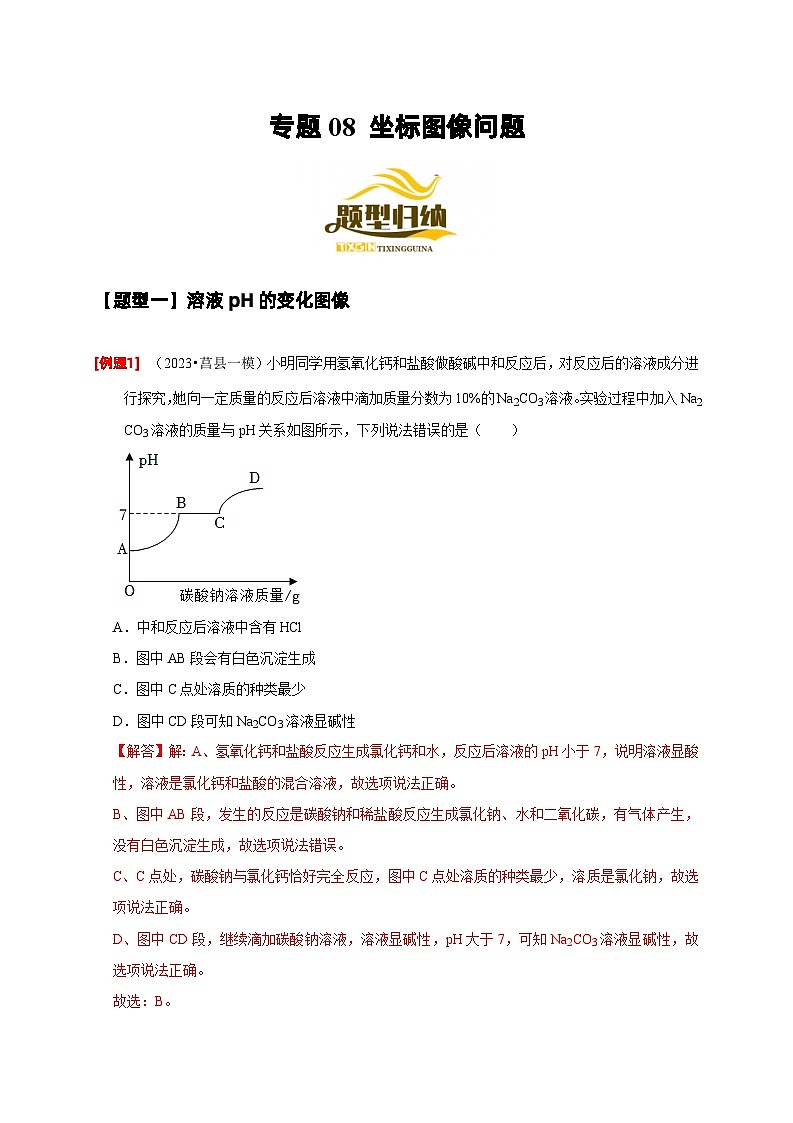

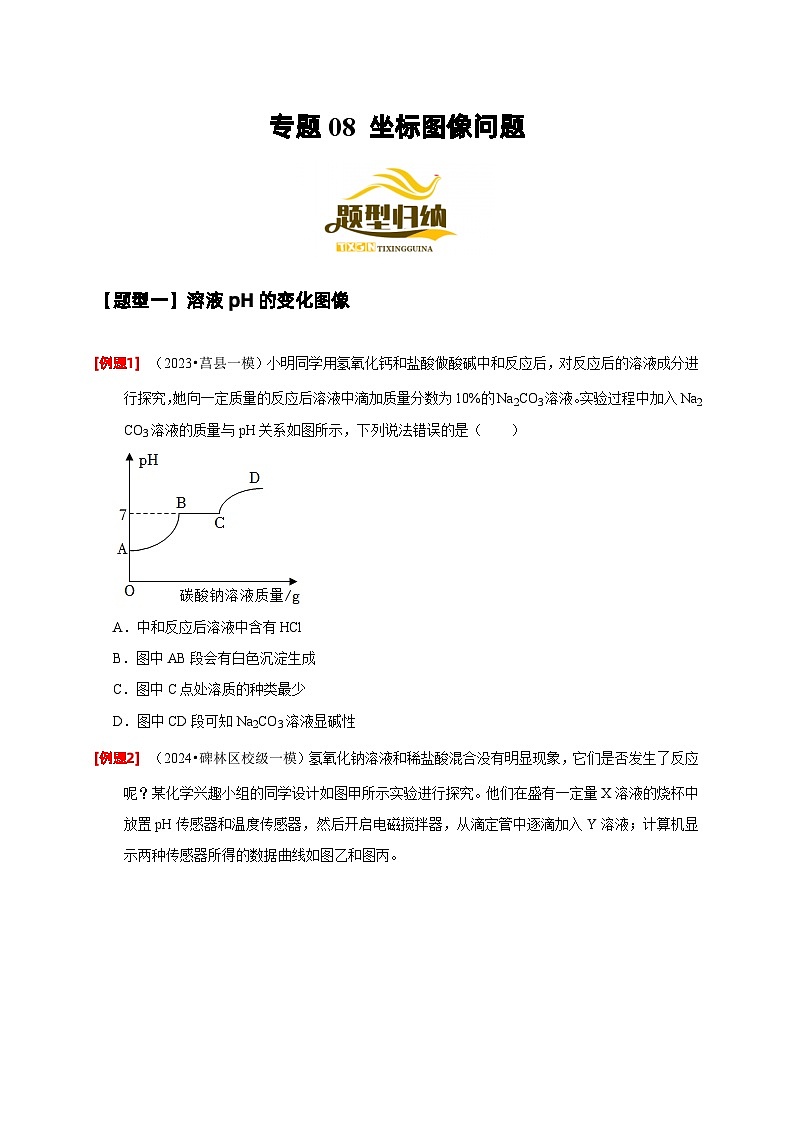

【题型一】溶液pH的变化图像
（2023•莒县一模）小明同学用氢氧化钙和盐酸做酸碱中和反应后，对反应后的溶液成分进行探究，她向一定质量的反应后溶液中滴加质量分数为10%的Na2CO3溶液。实验过程中加入Na2CO3溶液的质量与pH关系如图所示，下列说法错误的是（ ）
A．中和反应后溶液中含有HCl
B．图中AB段会有白色沉淀生成
C．图中C点处溶质的种类最少
D．图中CD段可知Na2CO3溶液显碱性

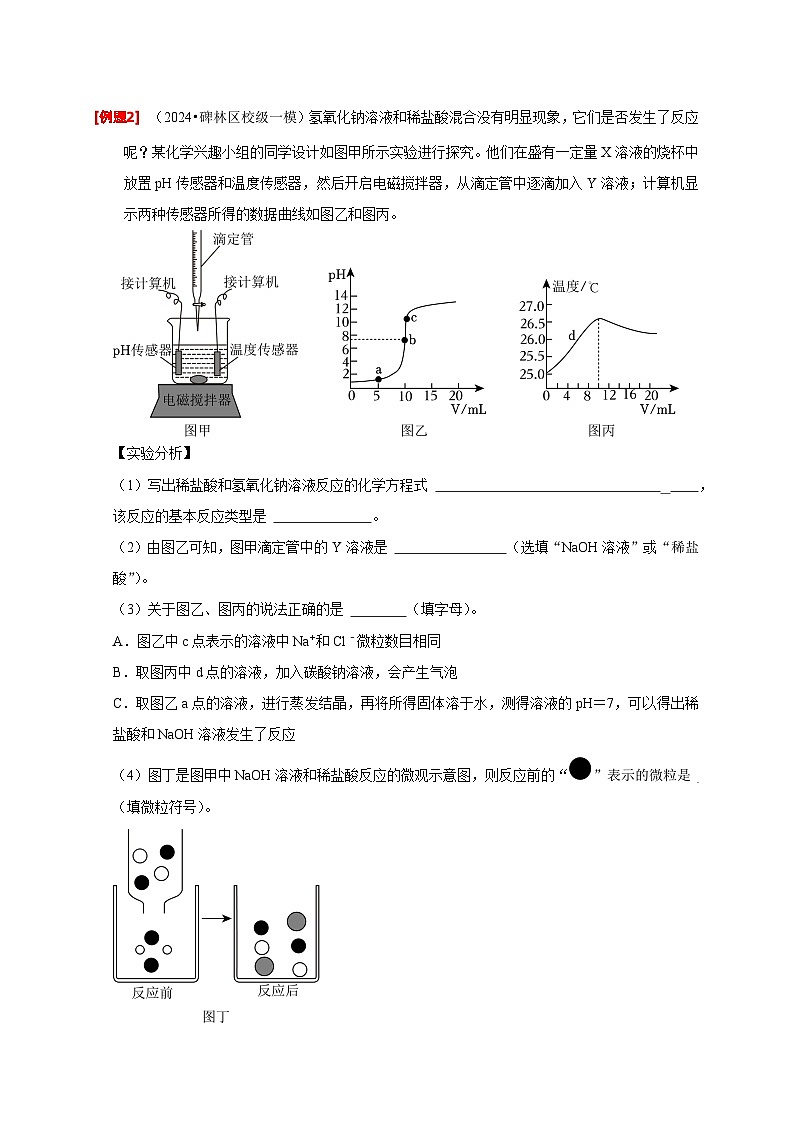

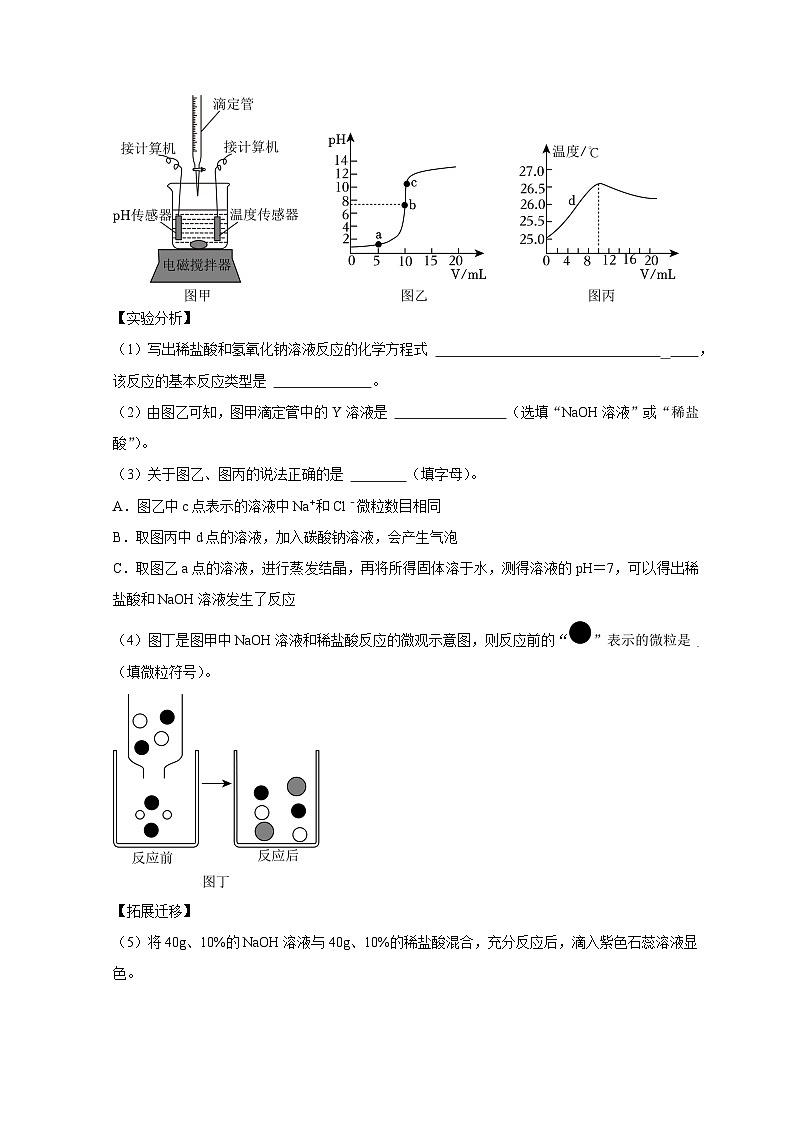

（2024•碑林区校级一模）氢氧化钠溶液和稀盐酸混合没有明显现象，它们是否发生了反应呢？某化学兴趣小组的同学设计如图甲所示实验进行探究。他们在盛有一定量X溶液的烧杯中放置pH传感器和温度传感器，然后开启电磁搅拌器，从滴定管中逐滴加入Y溶液；计算机显示两种传感器所得的数据曲线如图乙和图丙。
【实验分析】
（1）写出稀盐酸和氢氧化钠溶液反应的化学方程式 ，该反应的基本反应类型是 。
（2）由图乙可知，图甲滴定管中的Y溶液是 （选填“NaOH溶液”或“稀盐酸”）。
（3）关于图乙、图丙的说法正确的是 （填字母）。
A．图乙中c点表示的溶液中Na+和Cl﹣微粒数目相同
B．取图丙中d点的溶液，加入碳酸钠溶液，会产生气泡
C．取图乙a点的溶液，进行蒸发结晶，再将所得固体溶于水，测得溶液的pH＝7，可以得出稀盐酸和NaOH溶液发生了反应
（4）图丁是图甲中NaOH溶液和稀盐酸反应的微观示意图，则反应前的“”表示的微粒是 （填微粒符号）。

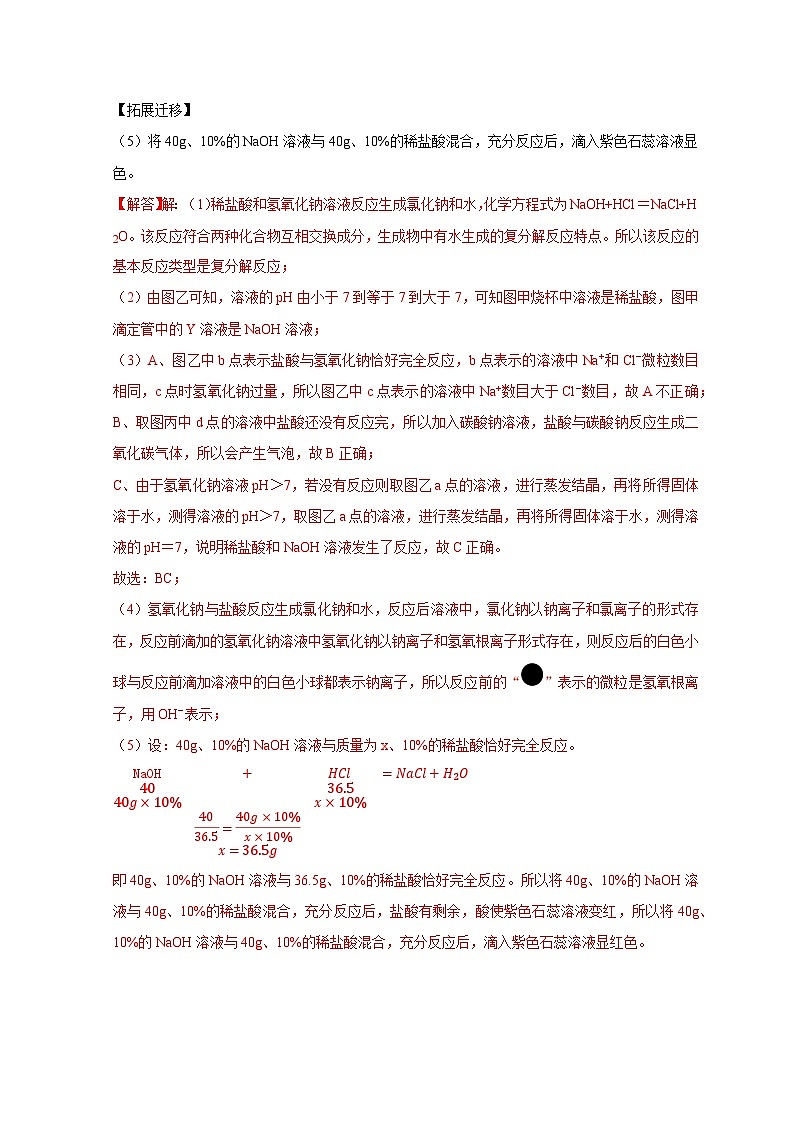

【拓展迁移】
（5）将40g、10%的NaOH溶液与40g、10%的稀盐酸混合，充分反应后，滴入紫色石蕊溶液显 色。
【题型二】与CaO相关的质量变化图像
（2023秋•沂水县期末）如图所示的四个图像能正确反映对应变化关系的是（ ）
A．甲：向饱和Ca（OH）2溶液中加入少量的CaO固体
B．乙：向等质量的Zn、Mg中滴加等浓度等质量的足量稀盐酸
C．丙：等质量的碳酸钙粉末分别与足量的溶质质量分数为5%和10%的稀盐酸反应
D．丁：木炭在足量的氧气中燃烧
（2023秋•碑林区校级期末）下列图像对应变化关系错误的是（ ）
A．向一定质量硝酸银溶液中逐滴加入稀盐酸过量
B．向饱和的Ca（OH）2的溶液中加入少量的生石灰
C．向一定量氢氧化钠溶液中逐滴加入稀盐酸至过量
D．向等质量的CaO、Ca（OH）2中分别加入等质量分数的稀盐酸至过量
【题型三】化学反应中物质质量的变化曲线
（2021•上海）氢氧化镁是一种难溶于水的碱，常用作阻燃剂。某同学利用氯化镁和氢氧化钠溶液制备纯净的氢氧化镁，实验过程如图1所示。
20℃的溶解度（g/100 g水）
①氢氧化钠的俗名是 ；如表中，20℃时溶解度较小的物质是 。
②MgCl2与NaOH反应生成Mg（OH）2和NaCl，反应的化学方程式是 。图2表示两种生成物的质量与参加反应的MgCl2质量的变化关系，其中曲线b表示的生成物是 （填化学式）。
③该实验能否达成实验目的，请结合相关数据分析说明 。
（多选）（2023秋•虹口区期末）如图是一氧化碳还原氧化铜的实验中，部分反应物、生成物的质量与通入一氧化碳的量的关系示意图，相关分析正确的是（ ）
A．Ⅰ表示装置内固体质量的变化
B．Ⅱ表示生成二氧化碳的质量
C．得到的铜的质量小于32g
D．实验过程中共通入0.6ml一氧化碳
（2023•西山区校级二模）下列说法正确的是：（ ）
①加入催化剂能增加生成物的质量
②用汽油除油污和加了洗涤剂的水除油污是相同的原理
③不加任何试剂就能鉴别FeCl3溶液、KOH溶液、MgCl2溶液和稀盐酸
④目前计入空气质量检测的污染物有可吸入颗粒物、细微颗粒、SO2、CO、NO2、O3等
⑤在一定量的AgNO3和Cu（NO3）2的混合溶液中加入Zn，溶液质量变化情况如图，取a点时的固体滴入稀盐酸有气泡产生
A．2个B．3个C．4个D．5个
（2023秋•都昌县期末）向盛有100g硫酸铜溶液的烧杯中加入铁粉，烧杯中固体质量随加入的铁粉质量的变化曲线如图所示，下列说法不正确的是（ ）
A．加入5g铁粉充分反应后，溶液中只含有一种金属阳离子
B．加入5.6g铁粉充分反应后，溶液变成浅绿色
C．M点表示铁与硫酸铜恰好完全反应
D．N点对应的固体成分是铜和铁
草酸钴晶体是制备钴的氧化物的重要原料。18.3g草酸钴晶体（CC2O4•2H2O）在隔绝空气受热时的质量变化曲线如图所示，240℃及以上所得固体均为钴氧化物（其中C的化合价为+2或+3）。下列说法正确的是（ ）
A．到A点时草酸钴晶体失去2个H2O
B．C点剩余固体的化学成分为C3O4
C．若B点时通入氧气，则会发生反应3CC2O4+2O2高温¯C3O4+6CO2
D．C点到D点发生反应的化学方程式为CCO3高温¯CO+CO2↑
（2023•谷城县模拟）室温下，向稀盐酸和氯化铜的混合溶液中逐滴加入氢氧化钠溶液至过量，生成沉淀的质量随加入氢氧化钠溶液质量的变化曲线如图所示。下列分析正确的是（ ）
A．a→b段溶液的颜色逐渐加深
B．整个变化过程溶液中氯离子数目没有改变
C．c→d段溶液的pH逐渐减小
D．a、c点均含两种溶质
（2023•宛城区二模）向滴有酚酞的NaOH溶液中逐滴滴入稀盐酸。溶液pH随加入稀盐酸质量的变化曲线如图所示。下列有关说法不正确的是（ ）
A．反应过程中生成的氯化钠不断增加
B．溶液显无色，说明酸、碱恰好完全反应
C．溶液pH的变化证明了NaOH与稀盐酸发生了反应
D．若稀盐酸换为稀硫酸，则曲线经过c点
（2022秋•万州区期末）小明将一定质量的氯酸钾和高锰酸钾混合物置于试管中，一起加热，试管中部分物质的质量随时间变化的关系如图所示。以下分析有误的是（ ）
A．a线代表试管中高锰酸钾的质量变化
B．在本次实验中，高锰酸钾分解的速度比氯酸钾快
C．m点时，高锰酸钾和氯酸钾分解的速度相等
D．图中没有代表氧气质量的变化曲线
（2022•富平县二模）室温下，向稀盐酸和氯化铁的混合溶液中逐滴加入氢氧化钠溶液至过量，生成沉淀的质量随加入氢氧化钠溶液质量的变化曲线如图所示。下列分析正确的是（ ）
A．a→b段溶液的颜色逐渐加深
B．整个变化过程溶液中氯离子数目没有改变
C．c→d段溶液的pH逐渐减小
D．a、c点均含两种溶质
一定质量的稀硫酸与足量氧化铜粉末发生反应时，容器中溶液的总质量随时间的变化曲线如图所示。下列说法中正确的是（ ）
①该实验是将氧化铜粉末加入到盛有稀硫酸的容器中
②该图像还可反映溶液质量随加入氧化铜质量的变化趋势
③a点和b点均能表示稀硫酸和氧化铜恰好完全反应
④a点和b点对应溶液的颜色深浅不同
⑤a点和b点对应溶液中铜元素质量相同
A．①②⑤B．①③⑤C．②④⑤D．②③⑤
（2023•泰安模拟）实验室利用数字化实验测定氢氧化钠溶液和稀盐酸反应温度和pH的变化曲线所示。下列说法错误的是（ ）
A．胶头滴管中的试剂是稀盐酸
B．温度最高时，氢氧化钠和盐酸恰好完全反应
C．在0～75s时pH变化不大说明盐酸没反应完
D．150s时，溶液中含有的溶质为盐酸和氯化钠
（2023•肥城市二模）稀硫酸与氢氧化钠溶液反应时，测得溶液pH的变化如图所示，溶液温度的变化如图所示。下列说法正确的是（ ）
A．该实验是将稀硫酸逐滴滴入一定量的氢氧化钠溶液中
B．图中温度曲线从室温上升到e点，说明该反应是放热反应
C．d点所示溶液pH＞7，能使无色酚酞试液变成红色
D．a到c段过程中不断有硫酸钠生成
（2023•防城港二模）某同学利用图1装置研究稀盐酸与氢氧化钠溶液反应的过程，并用pH传感器和温度传感器测量反应过程中相关物理量的变化情况，得到图2和图3，下列说法错误的是（ ）
A．图1是把稀盐酸滴到氢氧化钠溶液中
B．图2中b点所示溶液中的溶质是NaCl和NaOH
C．图2中c→d所示溶液中NaCl的质量不断增加
D．图3中e→f变化趋势可说明该反应是放热反应

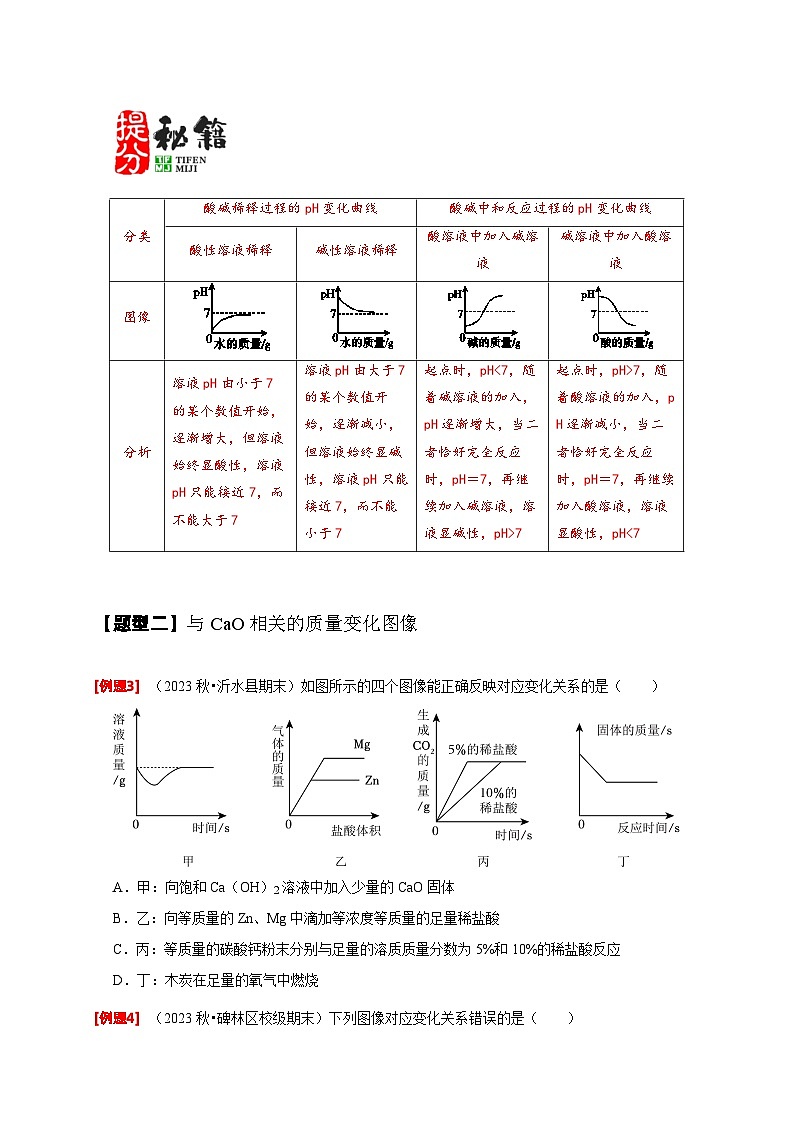

分类
酸碱稀释过程的pH变化曲线
酸碱中和反应过程的pH变化曲线
酸性溶液稀释
碱性溶液稀释
酸溶液中加入碱溶液
碱溶液中加入酸溶液
图像
分析
溶液pH由小于7的某个数值开始，逐渐增大，但溶液始终显酸性，溶液pH只能接近7，而不能大于7
溶液pH由大于7的某个数值开始，逐渐减小，但溶液始终显碱性，溶液pH只能接近7，而不能小于7
起点时，pH7
起点时，pH>7，随着酸溶液的加入，pH逐渐减小，当二者恰好完全反应时，pH＝7，再继续加入酸溶液，溶液显酸性，pH
