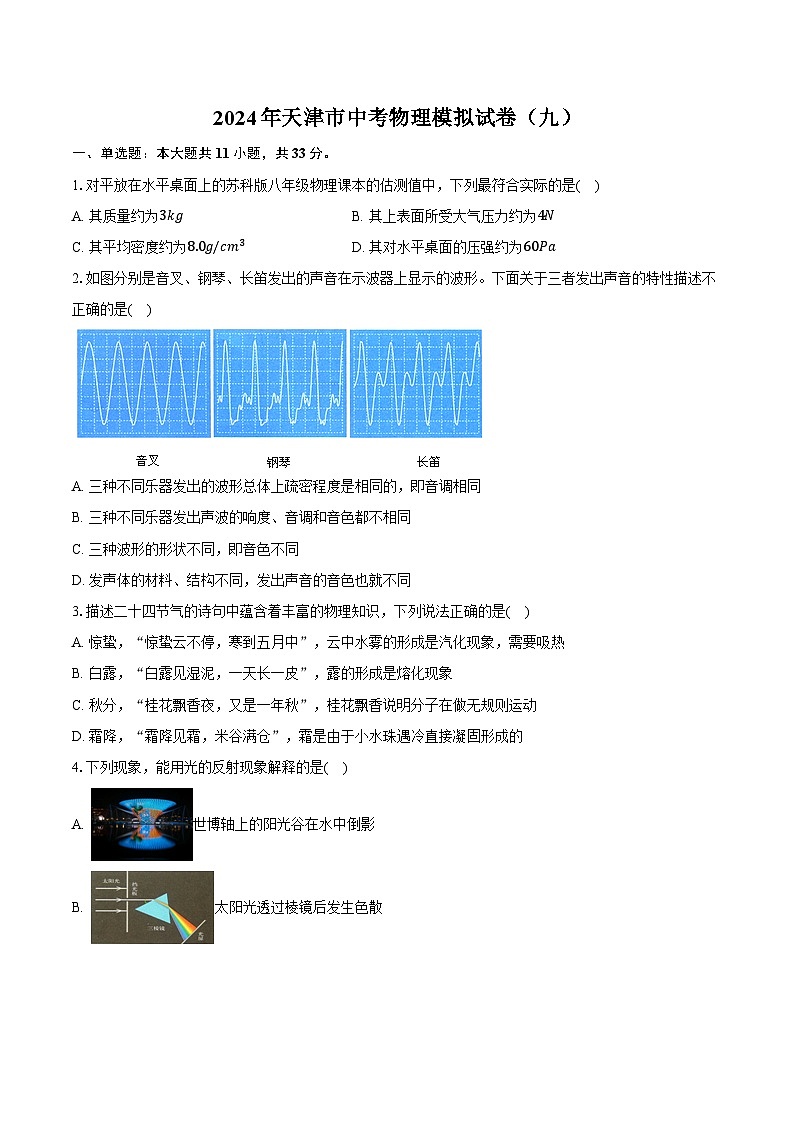

2024年天津市中考物理模拟试卷（九）
展开
这是一份2024年天津市中考物理模拟试卷（九），共11页。试卷主要包含了单选题，多选题，填空题，实验探究题，计算题等内容，欢迎下载使用。
1.对平放在水平桌面上的苏科版八年级物理课本的估测值中，下列最符合实际的是( )
A. 其质量约为3kgB. 其上表面所受大气压力约为4N
C. 其平均密度约为8.0g/cm3D. 其对水平桌面的压强约为60Pa
2.如图分别是音叉、钢琴、长笛发出的声音在示波器上显示的波形。下面关于三者发出声音的特性描述不正确的是( )
A. 三种不同乐器发出的波形总体上疏密程度是相同的，即音调相同
B. 三种不同乐器发出声波的响度、音调和音色都不相同
C. 三种波形的形状不同，即音色不同
D. 发声体的材料、结构不同，发出声音的音色也就不同
3.描述二十四节气的诗句中蕴含着丰富的物理知识，下列说法正确的是( )
A. 惊蛰，“惊蛰云不停，寒到五月中”，云中水雾的形成是汽化现象，需要吸热
B. 白露，“白露见湿泥，一天长一皮”，露的形成是熔化现象
C. 秋分，“桂花飘香夜，又是一年秋”，桂花飘香说明分子在做无规则运动
D. 霜降，“霜降见霜，米谷满仓”，霜是由于小水珠遇冷直接凝固形成的
4.下列现象，能用光的反射现象解释的是( )
A. 世博轴上的阳光谷在水中倒影
B. 太阳光透过棱镜后发生色散
C. 一束束阳光穿过树林
D. 直的花茎“错位”了

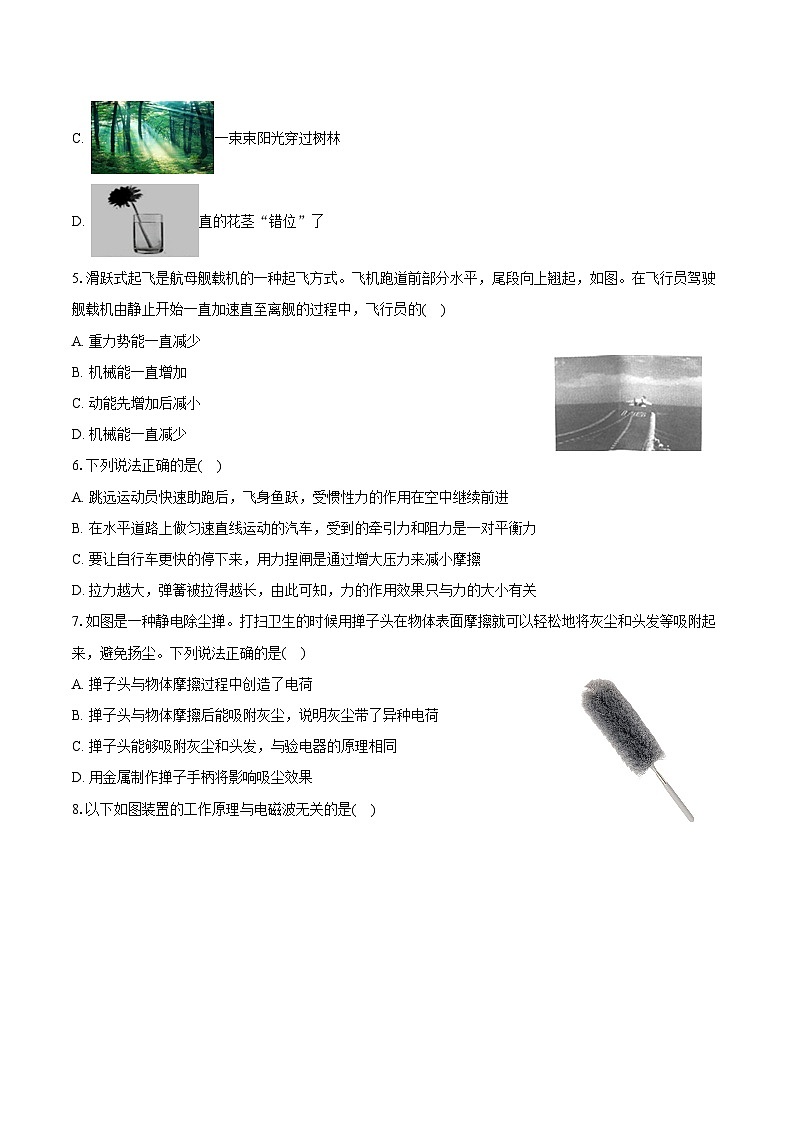

5.滑跃式起飞是航母舰载机的一种起飞方式。飞机跑道前部分水平，尾段向上翘起，如图。在飞行员驾驶舰载机由静止开始一直加速直至离舰的过程中，飞行员的( )
A. 重力势能一直减少
B. 机械能一直增加
C. 动能先增加后减小
D. 机械能一直减少
6.下列说法正确的是( )
A. 跳远运动员快速助跑后，飞身鱼跃，受惯性力的作用在空中继续前进
B. 在水平道路上做匀速直线运动的汽车，受到的牵引力和阻力是一对平衡力
C. 要让自行车更快的停下来，用力捏闸是通过增大压力来减小摩擦
D. 拉力越大，弹簧被拉得越长，由此可知，力的作用效果只与力的大小有关
7.如图是一种静电除尘掸。打扫卫生的时候用掸子头在物体表面摩擦就可以轻松地将灰尘和头发等吸附起来，避免扬尘。下列说法正确的是( )
A. 掸子头与物体摩擦过程中创造了电荷
B. 掸子头与物体摩擦后能吸附灰尘，说明灰尘带了异种电荷
C. 掸子头能够吸附灰尘和头发，与验电器的原理相同
D. 用金属制作掸子手柄将影响吸尘效果

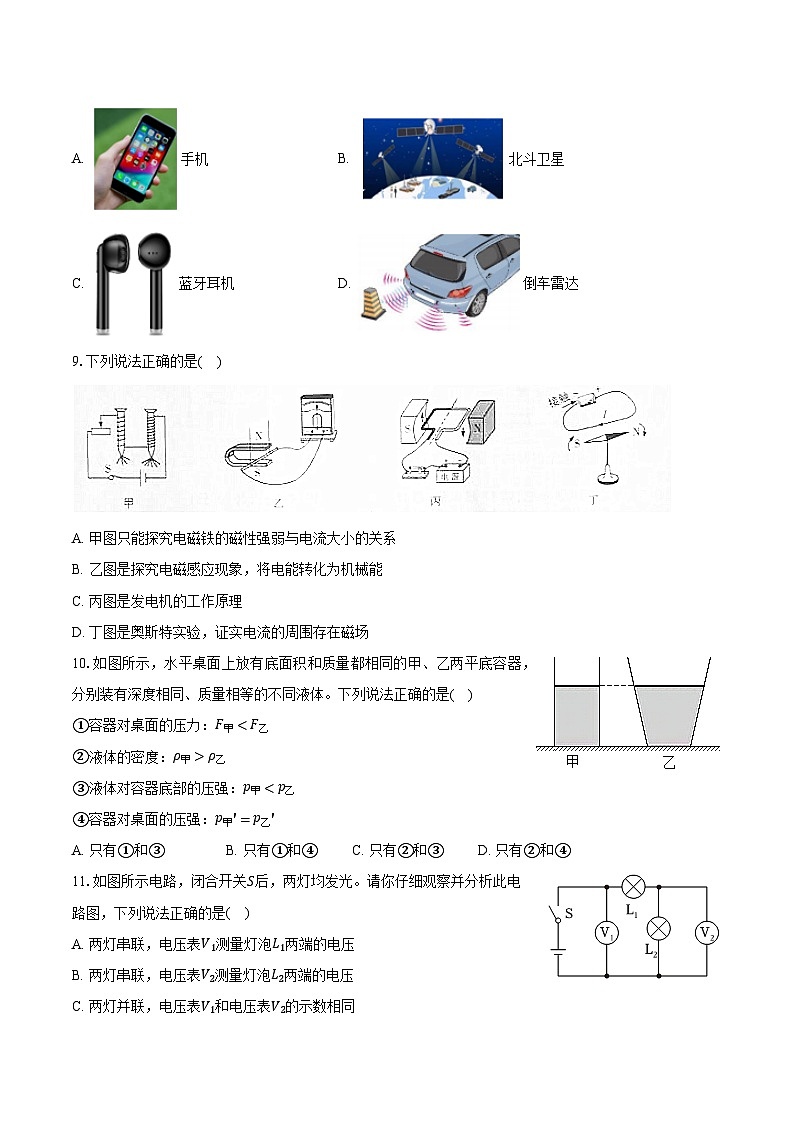

8.以下如图装置的工作原理与电磁波无关的是( )
A. 手机B. 北斗卫星
C. 蓝牙耳机D. 倒车雷达
9.下列说法正确的是( )
A. 甲图只能探究电磁铁的磁性强弱与电流大小的关系
B. 乙图是探究电磁感应现象，将电能转化为机械能
C. 丙图是发电机的工作原理
D. 丁图是奥斯特实验，证实电流的周围存在磁场
10.如图所示，水平桌面上放有底面积和质量都相同的甲、乙两平底容器，分别装有深度相同、质量相等的不同液体。下列说法正确的是( )
①容器对桌面的压力：F甲②液体的密度：ρ甲>ρ乙
③液体对容器底部的压强：p甲④容器对桌面的压强：p甲'=p乙'
A. 只有①和③B. 只有①和④C. 只有②和③D. 只有②和④
11.如图所示电路，闭合开关S后，两灯均发光。请你仔细观察并分析此电路图，下列说法正确的是( )
A. 两灯串联，电压表V1测量灯泡L1两端的电压
B. 两灯串联，电压表V2测量灯泡L2两端的电压
C. 两灯并联，电压表V1和电压表V2的示数相同
D. 两灯并联，电压表V1和电压表V2的示数不同
二、多选题：本大题共2小题，共6分。
12.有关生活用电，下列说法中正确的是( )
A. 图甲中，用湿布擦拭正在工作的用电器及插头是安全的
B. 在家庭电路中，电流过大可使空气开关出现“跳闸”
C. 图丙中站在绝缘凳上的人会触电
D. 图丁中，断开开关，人站在地上，手接触到灯的左端金属线M时，人不会触电
13.如图甲所示是某热销的两挡调温餐桌饭菜保温板(以下简称“饭菜保温板”)，其内部电路简图如图乙所示。该饭菜保温板高温挡的功率是880W，R1、R2是加热电阻，且电阻R2=145Ω。在用电高峰期，断开其他用电器，只让饭菜保温板在低温挡单独工作180s，图丙所示的电能表脉冲指示灯闪烁了36imp。下列说法正确的是( )
A. 加热电阻R1的阻值是55Ω
B. 在额定电压下，该饭菜保温板在高温挡工作时，电路中通过的电流是1.1A
C. 开关S接“2”时，处于饭菜保温板低温挡
D. 在用电高峰期工作过程中电路提供的实际电压是200V
三、填空题：本大题共6小题，共24分。
14.如图所示，轻质本板AB(重力忽略不计)可绕O点无摩擦转动，在A端挂一边长为20cm的正方体P，且木板处于水平位置时，A端的绳子刚好被拉直。一个体重为500N的中学生站在B点时，P对地面的压强刚好为零，且OA=1m，OB=3m，则物体P的重力为______N.当人向O点靠近1m后，A端的绳子受到的拉力为______N，正方体P对地面的压强为______Pa。
15.如图所示，将两个表面光滑的铅块互相紧压，它们会粘在一起，很难被拉开，这说明分子之间存在______，用针筒抽取半筒水，用手指抵住针筒口，然后用力推入活塞，发现水______(选填“容易”或“不容易”)被压缩，说明分子间存在______。
16.为了给实心正方体工件表面均匀地涂上某种涂料，需要用竖直向下的力F把浮在涂料面上的工件缓缓地压入涂料内，如图甲所示。乙图是收集有关数据并处理获得的，则：正方体工件的高度为______m；工件的质量为______kg；该涂料的密度为______g/cm3。(g=10N/kg)
17.当某用电器工作时其两端所加的实际电压低于额定电压，其额定功率______(选填“变大”、“变小”、“不变”)。一个标有“PZ220V 110W”字样的灯泡正常发光时，通过他的电流是______A，该灯泡工作24h消粍的电能是______kW⋅h.若灯泡两端所加实际电压为110V，则其消耗实际电功率为______W.(不考虑灯丝电阻随温度的变化)
18.有A、B两个均匀实心圆柱体，A的高为0.1m、底面积为2×10-3m2，B的高为0.15m、底面积为5×10-3m2。若将它们按图甲、乙的方式放在水平桌面上，A对桌面的压强为p1=1.0×103Pa，B对桌面的压强为p2；若按图丙的方式放置时，B对A的压强为p3=6.0×103Pa，A对桌面的压强变为p4。则A受到的重力大小为______N，B的质量为______kg，p4：p2= ______。(g=10N/kg)
19.如图甲所示电路中，电压表V1和V2的示数之比为3：1，则定值电阻R1：R2消耗的功率P1：P2= ______；若将电阻R1、R2改接为如图乙所示的电路，则电流表A1、A2的示数之比为______，在相同时间内R1、R2产生的热量Q 1、Q2之比为______．
四、实验探究题：本大题共3小题，共18分。
20.在探究“物体动能的大小与哪些因素有关”的实验中，如图甲所示，让同一铁球从斜面的不同高度由静止释放，撞击同一木块。请回答下列问题：
(1)该实验的目的是研究______(选填“铁球”或“木块”)的动能大小与______的关系；
(2)该实验是通过观察______来说明铁球对木块做功的多少，从而得出结论的，这种研究方法是______。(选填“等效替代法”或“转换法”)
(3)若水平面绝对光滑，铁球将做______运动。水平面太平滑或太粗糙，都不利于实验进行。太平滑，木块被撞击后，滑行的距离______；太粗糙，木块被撞击后，滑行的距离______。(选填“太长”或“太短”)
(4)课外兴趣小组对这一实验进行了研究和改进，装置器材如下：中间有沟槽的木质轨道(如图乙，其中AB部分倾斜并与平直部分BC平滑连接，沟槽较为光滑)、大小与沟槽相当的铁球一只、轻质弹簧、刻度尺各一个。利用这套器材进行实验时，可以通过比较______的大小，来比较小球动能的大小。
21.某同学做“测量小灯泡电功率”的实验时，连接了如图甲所示的电路，实验前观察小灯泡的螺旋套上标有“2.5V”字样．
(1)要完成甲图的电路连接，连接中电压表选择连接______(填“0～3V”或“0～15V”)的量程．
(2)在闭合开关前，变阻器的滑片应放在______端(填“左”或“右”)．
(3)闭合开关，移动变阻器的滑片，使小灯泡正常发光，此时电流表表盘如图乙所示，电流表的示数是______A，则小灯泡的额定电功率是______W.
(4)向左移动变阻器滑片，会看到灯泡变暗一些，这说明灯泡的实际功率与灯泡______有关系．
22.在分组“测量小石块密度”的实验中：
(1)小王同学用托盘天平测量物体的质量，操作情况如图A所示，请指出其中的错误是哪些：
① ______；
② ______；
(2)小明同学用托盘天平和量杯测小石块的密度，步骤如下：
a.调平时，小明发现指针偏向分度盘的左侧，此时应该把平衡螺母向右调节，才能使天平平衡；
b.测质量时，小明把砝码盒中最小的砝码放入右盘后，发现指针偏向分度盘的右侧，接下来正确的操作步骤是______，直到天平再次平衡，右盘中的砝码和游码所处的位置如图B所示，则小石块质量为______g；
c.在量杯(如图C所示)中注入适量的水，读出此时水面所对应的示数V1；把小石块浸没在水中，读出此时水面所对应的示数V2，则待测固体的体积V= ______。
①小红认为小明体积测量的过程存在不足，理由是：______。
②将小石块沉入水中时一部分水溅在容器内壁，同组同学观察到了小明测量的全过程，提示小明，这样测得的小石块密度要比真实值______(选填“偏大”或“偏小”)，正确的操作是用细线悬挂小石块缓慢浸没在水中，这样操作的目的是______。
③听取同学建议后，小明用正确方法重新测得小石块的体积是20cm3，则小石块的密度ρ= ______kg/m3。
(3)小华那一组的同学已经测出了小石块的质量为m，由于同组同学不小心将量筒损坏了，于是他们在没有量筒的情况下设计了如下的方案测量小石块的密度：
①在烧杯中装满水，用调节好平衡的天平测出烧杯与水的总质量为m1；
②将烧杯取下，用细线系住小石块并将其放入烧杯的水中，等烧杯内的水不再溢出时，将小石块留在烧杯中，用抹布将烧杯外的水擦干；
③用天平测出此时烧杯的总质量为m2；
④则小石块密度的表达式ρ= ______(用他们所测的物理量和已知量的符号表示)。
五、计算题：本大题共3小题，共19分。
23.如图所示是一个双温电路的电路图，电路由两段阻值相同的电阻丝组成发热体，A、B、C为三段引出线，单刀双掷开关接B为高温挡，接C为低温挡，高温挡的功率为低温挡的2倍。
(1)请你在图中框内完成电路图。
(2)已知电阻丝的阻值均为44Ω，将此电路接入家庭电路，求低温挡时电路中的电流；高温挡时通电1分钟放出的热量。
24.2022年北京冬奥会示范运营1000多辆氢燃料电池车(如图所示)，该车排放物是水，不产生任何污染物，是当前世界新能源汽车重要的发展方向。假设我国产氢燃料电池车总质量为4×103kg，轮胎与地面总的接触面积为0.4m2。在某次测试中该车匀速行驶时受到的阻力是1000N，匀速行驶了28km的路程，求该测试过程中氢燃料电池车：(已知g取10N/kg)
(1)牵引力做的功；
(2)氢燃料电池车静止在水平地面上时对地面的压强是多少？
25.小华出门到小明家做客，路上观察人走路情形，觉得可以将人的脚视为一根杠杆，如图所示，行走时人的脚掌前端是支点，人体受到的重力是阻力，小腿肌肉施加的力是动力。已知她质量为50kg，g=l0N/kg。她来到小明家门口，踩上垫子，发现门口照明灯自动亮起，询问小明后知道，是小明利用压敏电阻设计的一种智能照明电路。如图所示L为“220V 2.2W”的照明灯，有人踩上自动亮起，否则自动熄灭，控制电路中，电源由两节干电池串联而成，电压为为阻值10Ω的定值电阻。R2为压敏电阻，其阻值会随着压力的增大而增大。
(1)请画出小腿肌肉施加的拉力F的力臂L1。
(2)根据图片，估算小腿肌肉产生的拉力是______N。
(3)①灯L正常工作时，通过它的电流是多少？
②受控电路中导线a端应连接照明电路的火线还是零线？
(4)当电压表示数为2.1V时，压敏电阻的阻值为多大？(电磁铁A的线圈电阻忽略不计)
(5)小华觉得这个设计还有不合理的地方，请你也此提出一个不合理之处。______
1.D
2.B
3.C
4.A
5.B
6.B
7.D
8.D
9.D
10.D
11.B
12.BC
13.AD
14.1500 1000 1.25×104
15.引力 不容易 斥力
16.1 80 0.2
17.不变 0.5 2.64 27.5
18.2 1.2 35：12
19.1：2；2：3；2：1
20.铁球 速度 木块移动的距离 转换法 匀速直线 太长 太短 弹簧被压缩的程度
21.0～3V；左；0.2；0.5；两端电压(或通过的电流)
22.用手直接拿了砝码 物体与砝码的位置颠倒 取出最小砝码，然后向右移动游码 47.4 V2-V1 量杯分度值太大，读数误差大 偏大 既能防止水溅出，又可以避免损坏量筒 2.37×103 mm1+m-m2⋅ρ水
23.解：
由题知，两电阻的阻值相同，高温挡的功率为低温挡的2倍，电源电压一定，由P=U2R可知，高温挡电阻是低温挡电阻的12，
所以，高温时只有一段电阻丝接入电路，低温时两段电阻丝串联即可满足要求，
注意单刀双掷开关接A为低温挡，接B为高温挡，如图所示：
；
(2)根据图可知，低温挡时两个电阻是串联的，则总电阻为R'=2R=2×44Ω=88Ω；
此时电路中的电流为：I=UR'=220V88Ω=2.5A；
高温挡时只有一个电阻接入电路中，此时电阻产生的热量等于消耗的电能，则高温挡时通电1分钟放出的热量为：
Q=W=U2R=(220V)244Ω×60s=66000J。
答：(1)如图；(2)低温挡时电路中的电流为2.5A；高温挡时通电1分钟放出的热量为66000J。
24.解：(1)因为氢燃料电池车匀速行驶时的牵引力和受到的阻力是一对平衡力，
所以氢燃料电池车匀速行驶时的牵引力：F=f=1000N，
牵引力做的功：W=Fs=1000N×28×103m=2.8×107J；
(2)氢燃料电池车静止在水平地面上时对地面的压力：F'=G=mg=4×103kg×10N/kg=4×104N；
车静止在水平地面上时对地面的压强：p=F'S=4×104N0.4m2=1×105Pa。
答：(1)牵引力做的功是2.8×107J；
(2)氢燃料电池车静止在水平地面上时对地面的压强是1×105Pa。
25.250；控制电路需要长时间通电，容易因为电池没电导致电磁铁松开灯泡发光。或者控制电路中没有开关等
1.对平放在水平桌面上的苏科版八年级物理课本的估测值中，下列最符合实际的是( )
A. 其质量约为3kgB. 其上表面所受大气压力约为4N
C. 其平均密度约为8.0g/cm3D. 其对水平桌面的压强约为60Pa
2.如图分别是音叉、钢琴、长笛发出的声音在示波器上显示的波形。下面关于三者发出声音的特性描述不正确的是( )
A. 三种不同乐器发出的波形总体上疏密程度是相同的，即音调相同
B. 三种不同乐器发出声波的响度、音调和音色都不相同
C. 三种波形的形状不同，即音色不同
D. 发声体的材料、结构不同，发出声音的音色也就不同
3.描述二十四节气的诗句中蕴含着丰富的物理知识，下列说法正确的是( )
A. 惊蛰，“惊蛰云不停，寒到五月中”，云中水雾的形成是汽化现象，需要吸热
B. 白露，“白露见湿泥，一天长一皮”，露的形成是熔化现象
C. 秋分，“桂花飘香夜，又是一年秋”，桂花飘香说明分子在做无规则运动
D. 霜降，“霜降见霜，米谷满仓”，霜是由于小水珠遇冷直接凝固形成的
4.下列现象，能用光的反射现象解释的是( )
A. 世博轴上的阳光谷在水中倒影
B. 太阳光透过棱镜后发生色散
C. 一束束阳光穿过树林
D. 直的花茎“错位”了
5.滑跃式起飞是航母舰载机的一种起飞方式。飞机跑道前部分水平，尾段向上翘起，如图。在飞行员驾驶舰载机由静止开始一直加速直至离舰的过程中，飞行员的( )
A. 重力势能一直减少
B. 机械能一直增加
C. 动能先增加后减小
D. 机械能一直减少
6.下列说法正确的是( )
A. 跳远运动员快速助跑后，飞身鱼跃，受惯性力的作用在空中继续前进
B. 在水平道路上做匀速直线运动的汽车，受到的牵引力和阻力是一对平衡力
C. 要让自行车更快的停下来，用力捏闸是通过增大压力来减小摩擦
D. 拉力越大，弹簧被拉得越长，由此可知，力的作用效果只与力的大小有关
7.如图是一种静电除尘掸。打扫卫生的时候用掸子头在物体表面摩擦就可以轻松地将灰尘和头发等吸附起来，避免扬尘。下列说法正确的是( )
A. 掸子头与物体摩擦过程中创造了电荷
B. 掸子头与物体摩擦后能吸附灰尘，说明灰尘带了异种电荷
C. 掸子头能够吸附灰尘和头发，与验电器的原理相同
D. 用金属制作掸子手柄将影响吸尘效果
8.以下如图装置的工作原理与电磁波无关的是( )
A. 手机B. 北斗卫星
C. 蓝牙耳机D. 倒车雷达
9.下列说法正确的是( )
A. 甲图只能探究电磁铁的磁性强弱与电流大小的关系
B. 乙图是探究电磁感应现象，将电能转化为机械能
C. 丙图是发电机的工作原理
D. 丁图是奥斯特实验，证实电流的周围存在磁场
10.如图所示，水平桌面上放有底面积和质量都相同的甲、乙两平底容器，分别装有深度相同、质量相等的不同液体。下列说法正确的是( )
①容器对桌面的压力：F甲
③液体对容器底部的压强：p甲
A. 只有①和③B. 只有①和④C. 只有②和③D. 只有②和④
11.如图所示电路，闭合开关S后，两灯均发光。请你仔细观察并分析此电路图，下列说法正确的是( )
A. 两灯串联，电压表V1测量灯泡L1两端的电压
B. 两灯串联，电压表V2测量灯泡L2两端的电压
C. 两灯并联，电压表V1和电压表V2的示数相同
D. 两灯并联，电压表V1和电压表V2的示数不同
二、多选题：本大题共2小题，共6分。
12.有关生活用电，下列说法中正确的是( )
A. 图甲中，用湿布擦拭正在工作的用电器及插头是安全的
B. 在家庭电路中，电流过大可使空气开关出现“跳闸”
C. 图丙中站在绝缘凳上的人会触电
D. 图丁中，断开开关，人站在地上，手接触到灯的左端金属线M时，人不会触电
13.如图甲所示是某热销的两挡调温餐桌饭菜保温板(以下简称“饭菜保温板”)，其内部电路简图如图乙所示。该饭菜保温板高温挡的功率是880W，R1、R2是加热电阻，且电阻R2=145Ω。在用电高峰期，断开其他用电器，只让饭菜保温板在低温挡单独工作180s，图丙所示的电能表脉冲指示灯闪烁了36imp。下列说法正确的是( )
A. 加热电阻R1的阻值是55Ω
B. 在额定电压下，该饭菜保温板在高温挡工作时，电路中通过的电流是1.1A
C. 开关S接“2”时，处于饭菜保温板低温挡
D. 在用电高峰期工作过程中电路提供的实际电压是200V
三、填空题：本大题共6小题，共24分。
14.如图所示，轻质本板AB(重力忽略不计)可绕O点无摩擦转动，在A端挂一边长为20cm的正方体P，且木板处于水平位置时，A端的绳子刚好被拉直。一个体重为500N的中学生站在B点时，P对地面的压强刚好为零，且OA=1m，OB=3m，则物体P的重力为______N.当人向O点靠近1m后，A端的绳子受到的拉力为______N，正方体P对地面的压强为______Pa。
15.如图所示，将两个表面光滑的铅块互相紧压，它们会粘在一起，很难被拉开，这说明分子之间存在______，用针筒抽取半筒水，用手指抵住针筒口，然后用力推入活塞，发现水______(选填“容易”或“不容易”)被压缩，说明分子间存在______。
16.为了给实心正方体工件表面均匀地涂上某种涂料，需要用竖直向下的力F把浮在涂料面上的工件缓缓地压入涂料内，如图甲所示。乙图是收集有关数据并处理获得的，则：正方体工件的高度为______m；工件的质量为______kg；该涂料的密度为______g/cm3。(g=10N/kg)
17.当某用电器工作时其两端所加的实际电压低于额定电压，其额定功率______(选填“变大”、“变小”、“不变”)。一个标有“PZ220V 110W”字样的灯泡正常发光时，通过他的电流是______A，该灯泡工作24h消粍的电能是______kW⋅h.若灯泡两端所加实际电压为110V，则其消耗实际电功率为______W.(不考虑灯丝电阻随温度的变化)
18.有A、B两个均匀实心圆柱体，A的高为0.1m、底面积为2×10-3m2，B的高为0.15m、底面积为5×10-3m2。若将它们按图甲、乙的方式放在水平桌面上，A对桌面的压强为p1=1.0×103Pa，B对桌面的压强为p2；若按图丙的方式放置时，B对A的压强为p3=6.0×103Pa，A对桌面的压强变为p4。则A受到的重力大小为______N，B的质量为______kg，p4：p2= ______。(g=10N/kg)
19.如图甲所示电路中，电压表V1和V2的示数之比为3：1，则定值电阻R1：R2消耗的功率P1：P2= ______；若将电阻R1、R2改接为如图乙所示的电路，则电流表A1、A2的示数之比为______，在相同时间内R1、R2产生的热量Q 1、Q2之比为______．
四、实验探究题：本大题共3小题，共18分。
20.在探究“物体动能的大小与哪些因素有关”的实验中，如图甲所示，让同一铁球从斜面的不同高度由静止释放，撞击同一木块。请回答下列问题：
(1)该实验的目的是研究______(选填“铁球”或“木块”)的动能大小与______的关系；
(2)该实验是通过观察______来说明铁球对木块做功的多少，从而得出结论的，这种研究方法是______。(选填“等效替代法”或“转换法”)
(3)若水平面绝对光滑，铁球将做______运动。水平面太平滑或太粗糙，都不利于实验进行。太平滑，木块被撞击后，滑行的距离______；太粗糙，木块被撞击后，滑行的距离______。(选填“太长”或“太短”)
(4)课外兴趣小组对这一实验进行了研究和改进，装置器材如下：中间有沟槽的木质轨道(如图乙，其中AB部分倾斜并与平直部分BC平滑连接，沟槽较为光滑)、大小与沟槽相当的铁球一只、轻质弹簧、刻度尺各一个。利用这套器材进行实验时，可以通过比较______的大小，来比较小球动能的大小。
21.某同学做“测量小灯泡电功率”的实验时，连接了如图甲所示的电路，实验前观察小灯泡的螺旋套上标有“2.5V”字样．
(1)要完成甲图的电路连接，连接中电压表选择连接______(填“0～3V”或“0～15V”)的量程．
(2)在闭合开关前，变阻器的滑片应放在______端(填“左”或“右”)．
(3)闭合开关，移动变阻器的滑片，使小灯泡正常发光，此时电流表表盘如图乙所示，电流表的示数是______A，则小灯泡的额定电功率是______W.
(4)向左移动变阻器滑片，会看到灯泡变暗一些，这说明灯泡的实际功率与灯泡______有关系．
22.在分组“测量小石块密度”的实验中：
(1)小王同学用托盘天平测量物体的质量，操作情况如图A所示，请指出其中的错误是哪些：
① ______；
② ______；
(2)小明同学用托盘天平和量杯测小石块的密度，步骤如下：
a.调平时，小明发现指针偏向分度盘的左侧，此时应该把平衡螺母向右调节，才能使天平平衡；
b.测质量时，小明把砝码盒中最小的砝码放入右盘后，发现指针偏向分度盘的右侧，接下来正确的操作步骤是______，直到天平再次平衡，右盘中的砝码和游码所处的位置如图B所示，则小石块质量为______g；
c.在量杯(如图C所示)中注入适量的水，读出此时水面所对应的示数V1；把小石块浸没在水中，读出此时水面所对应的示数V2，则待测固体的体积V= ______。
①小红认为小明体积测量的过程存在不足，理由是：______。
②将小石块沉入水中时一部分水溅在容器内壁，同组同学观察到了小明测量的全过程，提示小明，这样测得的小石块密度要比真实值______(选填“偏大”或“偏小”)，正确的操作是用细线悬挂小石块缓慢浸没在水中，这样操作的目的是______。
③听取同学建议后，小明用正确方法重新测得小石块的体积是20cm3，则小石块的密度ρ= ______kg/m3。
(3)小华那一组的同学已经测出了小石块的质量为m，由于同组同学不小心将量筒损坏了，于是他们在没有量筒的情况下设计了如下的方案测量小石块的密度：
①在烧杯中装满水，用调节好平衡的天平测出烧杯与水的总质量为m1；
②将烧杯取下，用细线系住小石块并将其放入烧杯的水中，等烧杯内的水不再溢出时，将小石块留在烧杯中，用抹布将烧杯外的水擦干；
③用天平测出此时烧杯的总质量为m2；
④则小石块密度的表达式ρ= ______(用他们所测的物理量和已知量的符号表示)。
五、计算题：本大题共3小题，共19分。
23.如图所示是一个双温电路的电路图，电路由两段阻值相同的电阻丝组成发热体，A、B、C为三段引出线，单刀双掷开关接B为高温挡，接C为低温挡，高温挡的功率为低温挡的2倍。
(1)请你在图中框内完成电路图。
(2)已知电阻丝的阻值均为44Ω，将此电路接入家庭电路，求低温挡时电路中的电流；高温挡时通电1分钟放出的热量。
24.2022年北京冬奥会示范运营1000多辆氢燃料电池车(如图所示)，该车排放物是水，不产生任何污染物，是当前世界新能源汽车重要的发展方向。假设我国产氢燃料电池车总质量为4×103kg，轮胎与地面总的接触面积为0.4m2。在某次测试中该车匀速行驶时受到的阻力是1000N，匀速行驶了28km的路程，求该测试过程中氢燃料电池车：(已知g取10N/kg)
(1)牵引力做的功；
(2)氢燃料电池车静止在水平地面上时对地面的压强是多少？
25.小华出门到小明家做客，路上观察人走路情形，觉得可以将人的脚视为一根杠杆，如图所示，行走时人的脚掌前端是支点，人体受到的重力是阻力，小腿肌肉施加的力是动力。已知她质量为50kg，g=l0N/kg。她来到小明家门口，踩上垫子，发现门口照明灯自动亮起，询问小明后知道，是小明利用压敏电阻设计的一种智能照明电路。如图所示L为“220V 2.2W”的照明灯，有人踩上自动亮起，否则自动熄灭，控制电路中，电源由两节干电池串联而成，电压为为阻值10Ω的定值电阻。R2为压敏电阻，其阻值会随着压力的增大而增大。
(1)请画出小腿肌肉施加的拉力F的力臂L1。
(2)根据图片，估算小腿肌肉产生的拉力是______N。
(3)①灯L正常工作时，通过它的电流是多少？
②受控电路中导线a端应连接照明电路的火线还是零线？
(4)当电压表示数为2.1V时，压敏电阻的阻值为多大？(电磁铁A的线圈电阻忽略不计)
(5)小华觉得这个设计还有不合理的地方，请你也此提出一个不合理之处。______
1.D
2.B
3.C
4.A
5.B
6.B
7.D
8.D
9.D
10.D
11.B
12.BC
13.AD
14.1500 1000 1.25×104
15.引力 不容易 斥力
16.1 80 0.2
17.不变 0.5 2.64 27.5
18.2 1.2 35：12
19.1：2；2：3；2：1
20.铁球 速度 木块移动的距离 转换法 匀速直线 太长 太短 弹簧被压缩的程度
21.0～3V；左；0.2；0.5；两端电压(或通过的电流)
22.用手直接拿了砝码 物体与砝码的位置颠倒 取出最小砝码，然后向右移动游码 47.4 V2-V1 量杯分度值太大，读数误差大 偏大 既能防止水溅出，又可以避免损坏量筒 2.37×103 mm1+m-m2⋅ρ水
23.解：
由题知，两电阻的阻值相同，高温挡的功率为低温挡的2倍，电源电压一定，由P=U2R可知，高温挡电阻是低温挡电阻的12，
所以，高温时只有一段电阻丝接入电路，低温时两段电阻丝串联即可满足要求，
注意单刀双掷开关接A为低温挡，接B为高温挡，如图所示：
；
(2)根据图可知，低温挡时两个电阻是串联的，则总电阻为R'=2R=2×44Ω=88Ω；
此时电路中的电流为：I=UR'=220V88Ω=2.5A；
高温挡时只有一个电阻接入电路中，此时电阻产生的热量等于消耗的电能，则高温挡时通电1分钟放出的热量为：
Q=W=U2R=(220V)244Ω×60s=66000J。
答：(1)如图；(2)低温挡时电路中的电流为2.5A；高温挡时通电1分钟放出的热量为66000J。
24.解：(1)因为氢燃料电池车匀速行驶时的牵引力和受到的阻力是一对平衡力，
所以氢燃料电池车匀速行驶时的牵引力：F=f=1000N，
牵引力做的功：W=Fs=1000N×28×103m=2.8×107J；
(2)氢燃料电池车静止在水平地面上时对地面的压力：F'=G=mg=4×103kg×10N/kg=4×104N；
车静止在水平地面上时对地面的压强：p=F'S=4×104N0.4m2=1×105Pa。
答：(1)牵引力做的功是2.8×107J；
(2)氢燃料电池车静止在水平地面上时对地面的压强是1×105Pa。
25.250；控制电路需要长时间通电，容易因为电池没电导致电磁铁松开灯泡发光。或者控制电路中没有开关等
