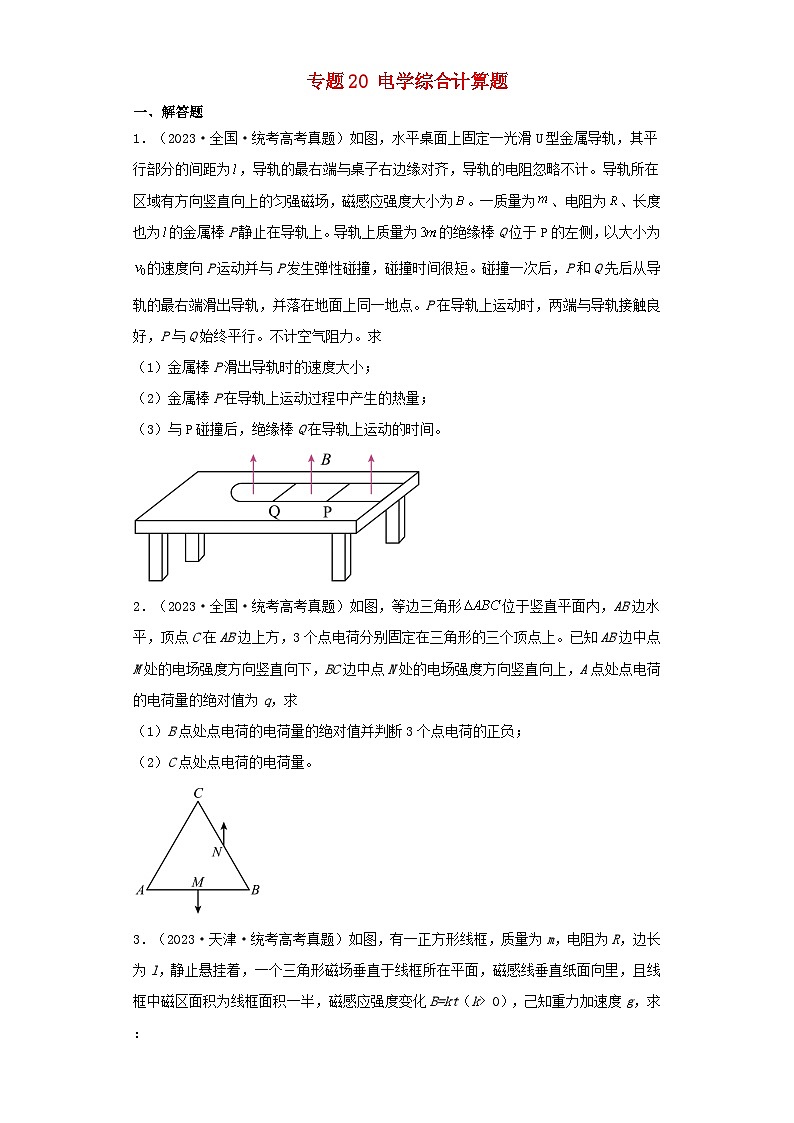

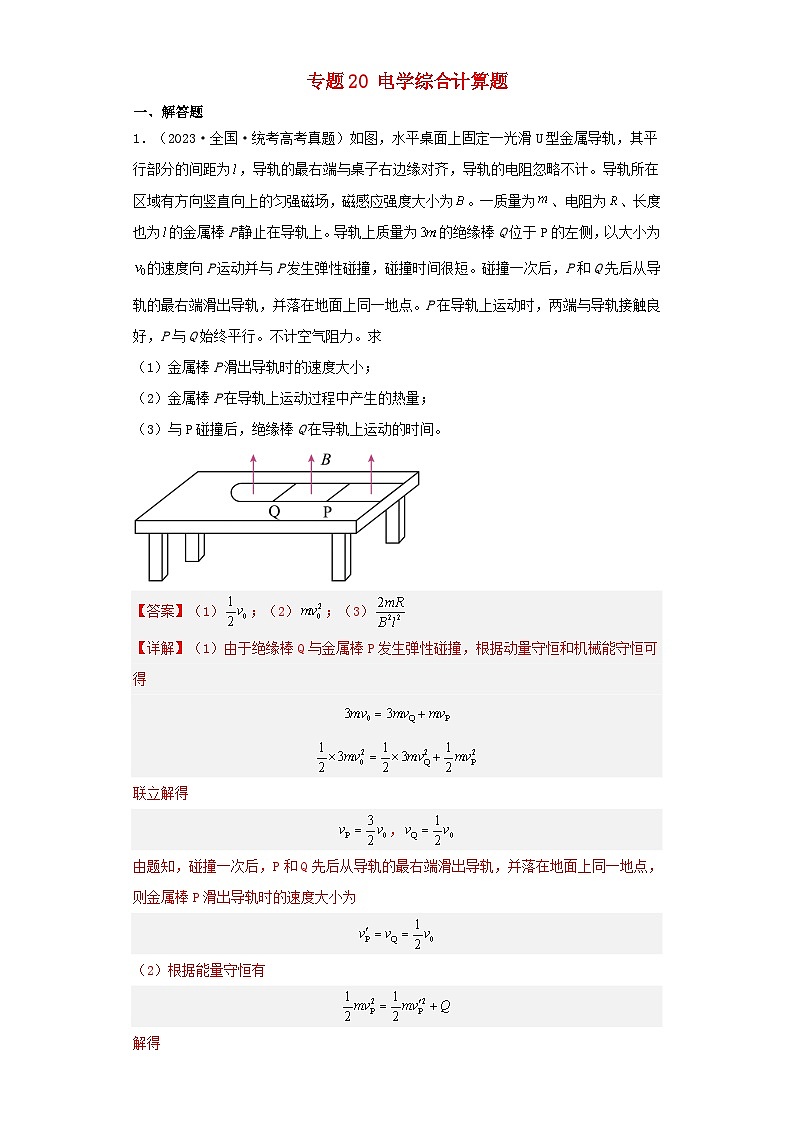

1．（2023·全国·统考高考真题）如图，水平桌面上固定一光滑U型金属导轨，其平行部分的间距为，导轨的最右端与桌子右边缘对齐，导轨的电阻忽略不计。导轨所在区域有方向竖直向上的匀强磁场，磁感应强度大小为。一质量为、电阻为、长度也为的金属棒P静止在导轨上。导轨上质量为的绝缘棒Q位于P的左侧，以大小为的速度向P运动并与P发生弹性碰撞，碰撞时间很短。碰撞一次后，P和Q先后从导轨的最右端滑出导轨，并落在地面上同一地点。P在导轨上运动时，两端与导轨接触良好，P与Q始终平行。不计空气阻力。求
（1）金属棒P滑出导轨时的速度大小；
（2）金属棒P在导轨上运动过程中产生的热量；
（3）与P碰撞后，绝缘棒Q在导轨上运动的时间。

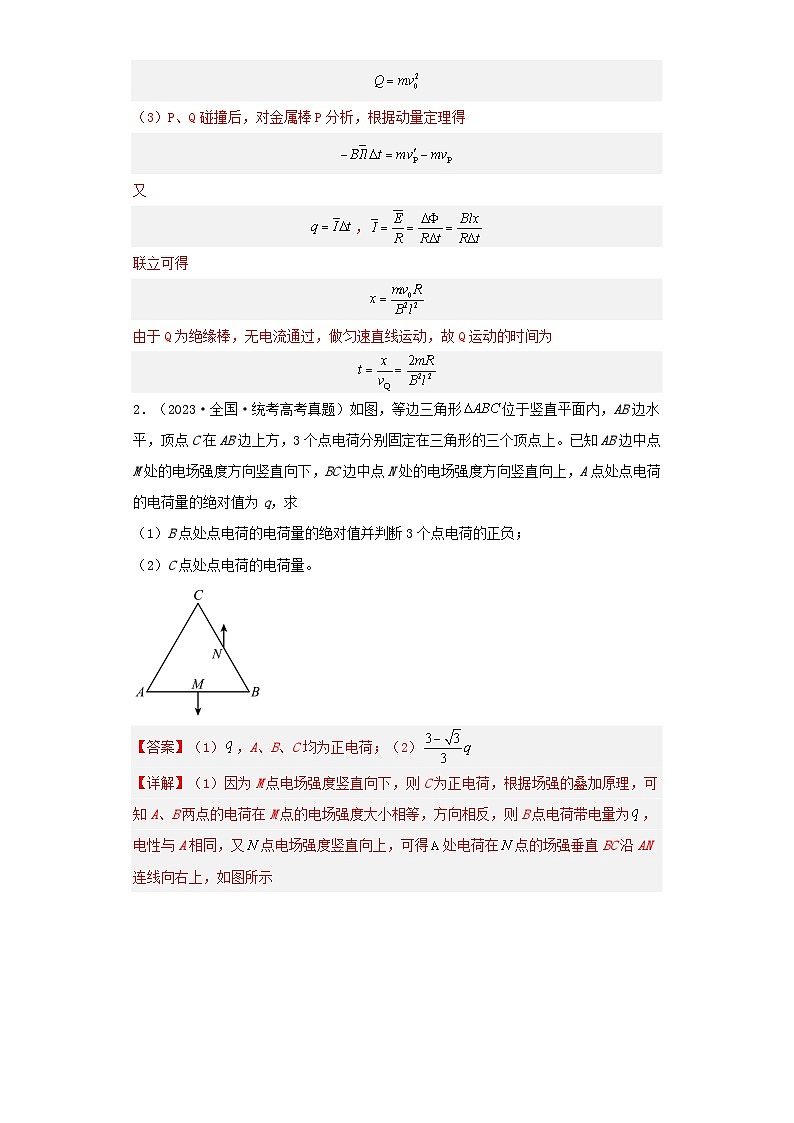

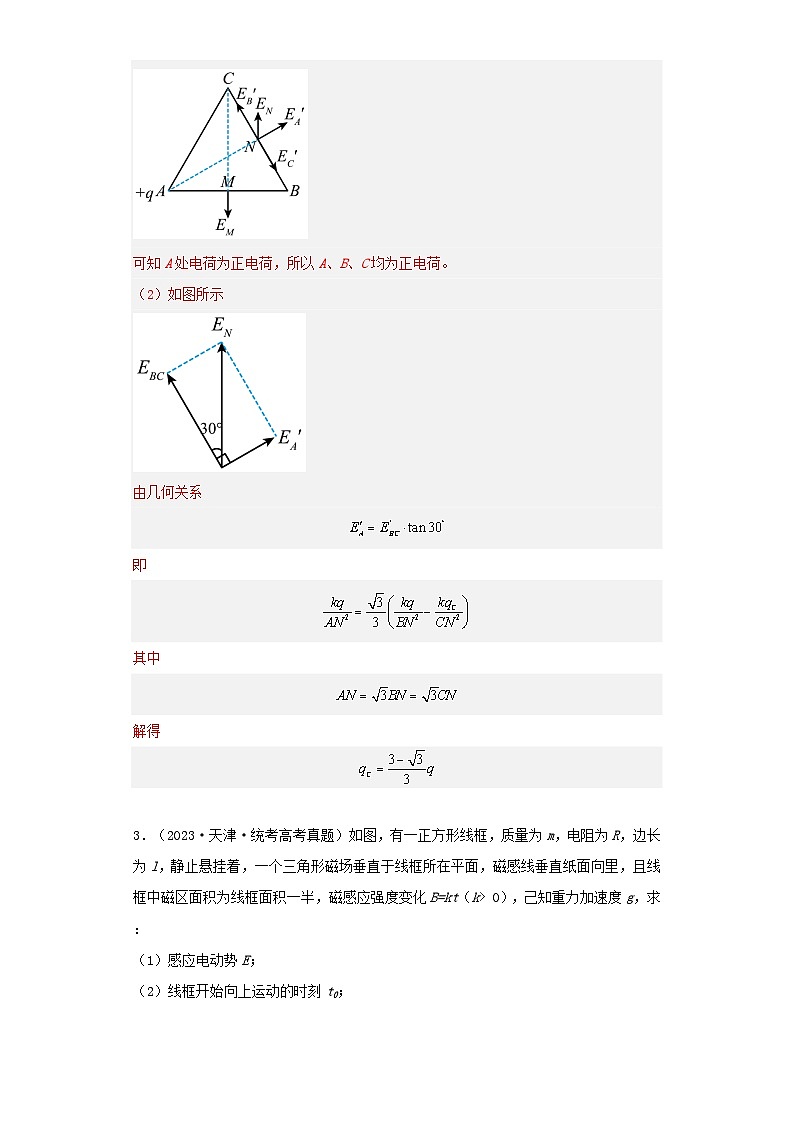

2．（2023·全国·统考高考真题）如图，等边三角形位于竖直平面内，AB边水平，顶点C在AB边上方，3个点电荷分别固定在三角形的三个顶点上。已知AB边中点M处的电场强度方向竖直向下，BC边中点N处的电场强度方向竖直向上，A点处点电荷的电荷量的绝对值为q，求
（1）B点处点电荷的电荷量的绝对值并判断3个点电荷的正负；
（2）C点处点电荷的电荷量。

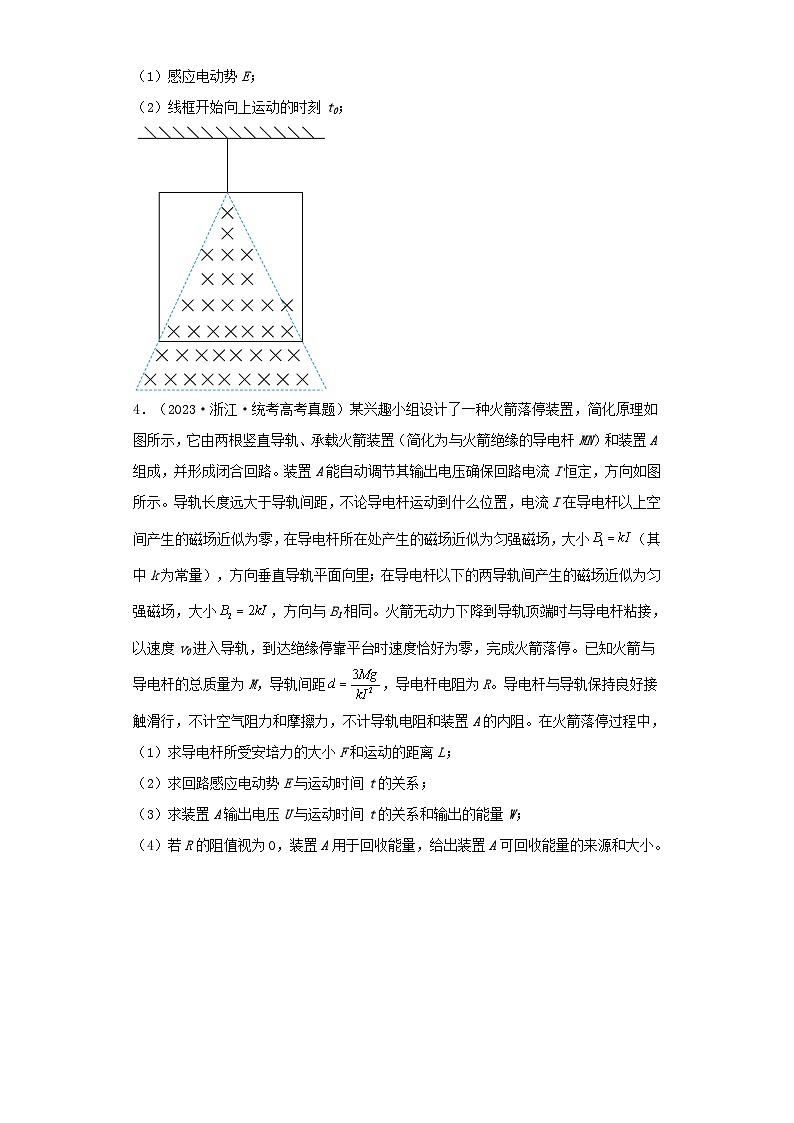

3．（2023·天津·统考高考真题）如图，有一正方形线框，质量为m，电阻为R，边长为l，静止悬挂着，一个三角形磁场垂直于线框所在平面，磁感线垂直纸面向里，且线框中磁区面积为线框面积一半，磁感应强度变化B=kt（k> 0），己知重力加速度g，求：
（1）感应电动势E；
（2）线框开始向上运动的时刻t0；

4．（2023·浙江·统考高考真题）某兴趣小组设计了一种火箭落停装置，简化原理如图所示，它由两根竖直导轨、承载火箭装置（简化为与火箭绝缘的导电杆MN）和装置A组成，并形成闭合回路。装置A能自动调节其输出电压确保回路电流I恒定，方向如图所示。导轨长度远大于导轨间距，不论导电杆运动到什么位置，电流I在导电杆以上空间产生的磁场近似为零，在导电杆所在处产生的磁场近似为匀强磁场，大小（其中k为常量），方向垂直导轨平面向里；在导电杆以下的两导轨间产生的磁场近似为匀强磁场，大小，方向与B1相同。火箭无动力下降到导轨顶端时与导电杆粘接，以速度v0进入导轨，到达绝缘停靠平台时速度恰好为零，完成火箭落停。已知火箭与导电杆的总质量为M，导轨间距，导电杆电阻为R。导电杆与导轨保持良好接触滑行，不计空气阻力和摩擦力，不计导轨电阻和装置A的内阻。在火箭落停过程中，
（1）求导电杆所受安培力的大小F和运动的距离L；
（2）求回路感应电动势E与运动时间t的关系；
（3）求装置A输出电压U与运动时间t的关系和输出的能量W；
（4）若R的阻值视为0，装置A用于回收能量，给出装置A可回收能量的来源和大小。

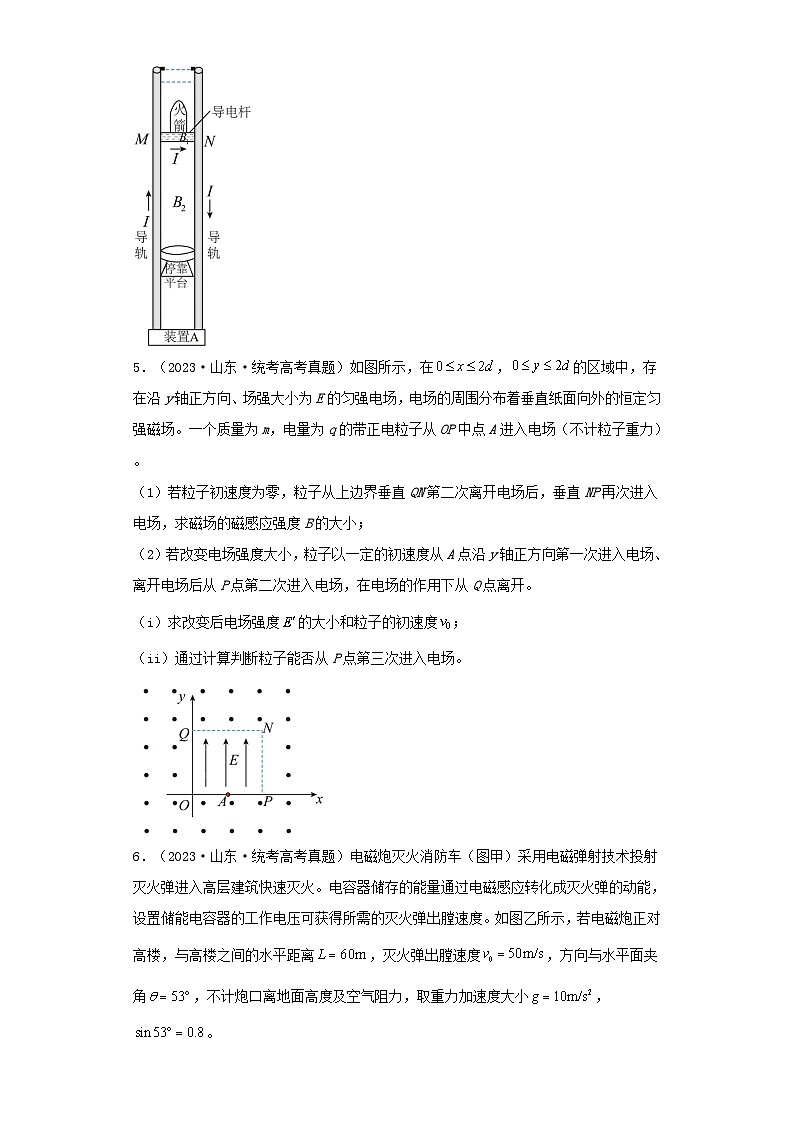

5．（2023·山东·统考高考真题）如图所示，在，的区域中，存在沿y轴正方向、场强大小为E的匀强电场，电场的周围分布着垂直纸面向外的恒定匀强磁场。一个质量为m，电量为q的带正电粒子从OP中点A进入电场（不计粒子重力）。
（1）若粒子初速度为零，粒子从上边界垂直QN第二次离开电场后，垂直NP再次进入电场，求磁场的磁感应强度B的大小；
（2）若改变电场强度大小，粒子以一定的初速度从A点沿y轴正方向第一次进入电场、离开电场后从P点第二次进入电场，在电场的作用下从Q点离开。
（i）求改变后电场强度的大小和粒子的初速度；
（ii）通过计算判断粒子能否从P点第三次进入电场。

6．（2023·山东·统考高考真题）电磁炮灭火消防车（图甲）采用电磁弹射技术投射灭火弹进入高层建筑快速灭火。电容器储存的能量通过电磁感应转化成灭火弹的动能，设置储能电容器的工作电压可获得所需的灭火弹出膛速度。如图乙所示，若电磁炮正对高楼，与高楼之间的水平距离，灭火弹出膛速度，方向与水平面夹角，不计炮口离地面高度及空气阻力，取重力加速度大小，。
（1）求灭火弹击中高楼位置距地面的高度H；
（2）已知电容器储存的电能，转化为灭火弹动能的效率，灭火弹的质量为，电容，电容器工作电压U应设置为多少？

7．（2023·北京·统考高考真题）2022年，我国阶段性建成并成功运行了“电磁撬”，创造了大质量电磁推进技术的世界最高速度纪录。一种两级导轨式电磁推进的原理如图所示。两平行长直金属导轨固定在水平面，导轨间垂直安放金属棒。金属棒可沿导轨无摩擦滑行，且始终与导轨接触良好，电流从一导轨流入，经过金属棒，再从另一导轨流回，图中电源未画出。导轨电流在两导轨间产生的磁场可视为匀强磁场，磁感应强度B与电流i的关系式为（k为常量）。金属棒被该磁场力推动。当金属棒由第一级区域进入第二级区域时，回路中的电流由I变为。已知两导轨内侧间距为L，每一级区域中金属棒被推进的距离均为s，金属棒的质量为m。求：
（1）金属棒经过第一级区域时受到安培力的大小F；
（2）金属棒经过第一、二级区域的加速度大小之比；
（3）金属棒从静止开始经过两级区域推进后的速度大小v。

8．（2023·天津·统考高考真题）信号放大器是一种放大电信号的仪器，如图1，其可以通过在相邻极板间施加电压，使阴极逸出的电子，击中极板时，激发出更多电子，从而逐级放大电信号。己知电子质量m，带电量e。
（1）如图2，在极板上建系。极板上方空间内存在磁场，其强度为B，方向平行z轴。极板间电压U极小，几乎不影响电子运动。如图，某次激发中，产生了2个电子a和b，其初速度方向分别在xOy与zOy平面内，且与y轴正方向成角，则：
（i）判断B的方向；
（ii）a、b两个电子运动到下一个极板的时间和；
（2）若单位时间内阴极逸出的电子数量不变，每个电子打到极板上可以激发出个电子，且，阳极处接收电子产生的电流为I，在答题纸给出坐标系里画出表示U和I关系的图像并说出这样画的理由。


9．（2023·海南·统考高考真题）如图所示，U形金属杆上边长为，质量为，下端插入导电液体中，导电液体连接电源，金属杆所在空间有垂直纸面向里的匀强磁场。
（1）若插入导电液体部分深，闭合电键后，金属杆飞起后，其下端离液面高度，设杆中电流不变，求金属杆离开液面时的速度大小和金属杆中的电流有多大；
（2）若金属杆下端刚与导电液体接触，改变电动势的大小，通电后金属杆跳起高度，通电时间，求通过金属杆截面的电荷量。

10．（2023·辽宁·统考高考真题）如图，水平放置的两平行金属板间存在匀强电场，板长是板间距离的倍。金属板外有一圆心为O的圆形区域，其内部存在磁感应强度大小为B、方向垂直于纸面向外的匀强磁场。质量为m、电荷量为q（q>0）的粒子沿中线以速度v0水平向右射入两板间，恰好从下板边缘P点飞出电场，并沿PO方向从图中O'点射入磁场。己知圆形磁场区域半径为，不计粒子重力。
（1）求金属板间电势差U；
（2）求粒子射出磁场时与射入磁场时运动方向间的夹角θ；
（3）仅改变圆形磁场区域的位置，使粒子仍从图中O'点射入磁场，且在磁场中的运动时间最长。定性画出粒子在磁场中的运动轨迹及相应的弦，标出改变后的侧形磁场区域的圆心M。

11．（2023·江苏·统考高考真题）霍尔推进器某局部区域可抽象成如图所示的模型。Oxy平面内存在竖直向下的匀强电场和垂直坐标平面向里的匀强磁场，磁感应强度为B。质量为m、电荷量为e的电子从O点沿x轴正方向水平入射。入射速度为v0时，电子沿x轴做直线运动；入射速度小于v0时，电子的运动轨迹如图中的虚线所示，且在最高点与在最低点所受的合力大小相等。不计重力及电子间相互作用。
（1）求电场强度的大小E；
（2）若电子入射速度为，求运动到速度为时位置的纵坐标y1；
（3）若电子入射速度在0 0区域内存在垂直纸面向里、磁感应强度大小为B的匀强磁场；在x0）的粒子甲从点S（-a，0）由静止释放，进入磁场区域后，与静止在点P（a，a）、质量为的中性粒子乙发生弹性正碰，且有一半电量转移给粒子乙。（不计粒子重力及碰撞后粒子间的相互作用，忽略电场、磁场变化引起的效应）
（1）求电场强度的大小E；
（2）若两粒子碰撞后，立即撤去电场，同时在x≤0区域内加上与x>0区域内相同的磁场，求从两粒子碰撞到下次相遇的时间△t；
（3）若两粒子碰撞后，粒子乙首次离开第一象限时，撤去电场和磁场，经一段时间后，在全部区域内加上与原x>0区域相同的磁场，此后两粒子的轨迹恰好不相交，求这段时间内粒子甲运动的距离L。
47．（2021·天津·高考真题）霍尔元件是一种重要的磁传感器，可用在多种自动控制系统中。长方体半导体材料厚为a、宽为b、长为c，以长方体三边为坐标轴建立坐标系，如图所示。半导体中有电荷量均为e的自由电子与空穴两种载流子，空穴可看作带正电荷的自由移动粒子，单位体积内自由电子和空穴的数目分别为n和p。当半导体材料通有沿方向的恒定电流后，某时刻在半导体所在空间加一匀强磁场，磁感应强度的大小为B，沿方向，于是在z方向上很快建立稳定电场，称其为霍尔电场，已知电场强度大小为E，沿方向。
（1）判断刚加磁场瞬间自由电子受到的洛伦兹力方向；
（2）若自由电子定向移动在沿方向上形成的电流为，求单个自由电子由于定向移动在z方向上受到洛伦兹力和霍尔电场力的合力大小；
（3）霍尔电场建立后，自由电子与空穴在z方向定向移动的速率分别为、，求时间内运动到半导体z方向的上表面的自由电子数与空穴数，并说明两种载流子在z方向上形成的电流应满足的条件。
48．（2021·天津·高考真题）如图所示，两根足够长的平行光滑金属导轨、间距，其电阻不计，两导轨及其构成的平面均与水平面成角，N、Q两端接有的电阻。一金属棒垂直导轨放置，两端与导轨始终有良好接触，已知的质量，电阻，整个装置处在垂直于导轨平面向上的匀强磁场中，磁感应强度大小。在平行于导轨向上的拉力作用下，以初速度沿导轨向上开始运动，可达到最大速度。运动过程中拉力的功率恒定不变，重力加速度。
（1）求拉力的功率P；
（2）开始运动后，经速度达到，此过程中克服安培力做功，求该过程中沿导轨的位移大小x。
49．（2021·北京·高考真题）类比是研究问题的常用方法。
（1）情境1：物体从静止开始下落，除受到重力作用外，还受到一个与运动方向相反的空气阻力（k为常量）的作用。其速率v随时间t的变化规律可用方程（①式）描述，其中m为物体质量，G为其重力。求物体下落的最大速率。
（2）情境2：如图1所示，电源电动势为E，线圈自感系数为L，电路中的总电阻为R。闭合开关S，发现电路中电流I随时间t的变化规律与情境1中物体速率v随时间t的变化规律类似。类比①式，写出电流I随时间t变化的方程；并在图2中定性画出I - t图线。
（3）类比情境1和情境2中的能量转化情况，完成下表。
50．（2021·北京·高考真题）如图所示，M为粒子加速器；N为速度选择器，两平行导体板之间有方向相互垂直的匀强电场和匀强磁场，磁场的方向垂直纸面向里，磁感应强度为B。从S点释放一初速度为0、质量为m、电荷量为q的带正电粒子，经M加速后恰能以速度v沿直线（图中平行于导体板的虚线）通过N。不计重力。
（1）求粒子加速器M的加速电压U；
（2）求速度选择器N两板间的电场强度E的大小和方向；
（3）仍从S点释放另一初速度为0、质量为2m、电荷量为q的带正电粒子，离开N时粒子偏离图中虚线的距离为d，求该粒子离开N时的动能。
51．（2021·山东·高考真题）某离子实验装置的基本原理如图甲所示。Ⅰ区宽度为d，左边界与x轴垂直交于坐标原点O，其内充满垂直于平面向里的匀强磁场，磁感应强度大小为；Ⅱ区宽度为L，左边界与x轴垂直交于点，右边界与x轴垂直交于点，其内充满沿y轴负方向的匀强电场。测试板垂直x轴置于Ⅱ区右边界，其中心C与点重合。从离子源不断飘出电荷量为q、质量为m的正离子，加速后沿x轴正方向过O点，依次经Ⅰ区、Ⅱ区，恰好到达测试板中心C。已知离子刚进入Ⅱ区时速度方向与x轴正方向的夹角为。忽略离子间的相互作用，不计重力。
（1）求离子在Ⅰ区中运动时速度的大小v；
（2）求Ⅱ区内电场强度的大小E；
（3）保持上述条件不变，将Ⅱ区分为左右两部分，分别填充磁感应强度大小均为B（数值未知）方向相反且平行y轴的匀强磁场，如图乙所示。为使离子的运动轨迹与测试板相切于C点，需沿x轴移动测试板，求移动后C到的距离S。
52．（2021·浙江·高考真题）如图甲所示，空间站上某种离子推进器由离子源、间距为d的中间有小孔的两平行金属板M、N和边长为L的立方体构成，其后端面P为喷口。以金属板N的中心O为坐标原点，垂直立方体侧面和金属板建立x、y和z坐标轴。M、N板之间存在场强为E、方向沿z轴正方向的匀强电场；立方体内存在磁场，其磁感应强度沿z方向的分量始终为零，沿x和y方向的分量和随时间周期性变化规律如图乙所示，图中可调。氙离子（）束从离子源小孔S射出，沿z方向匀速运动到M板，经电场加速进入磁场区域，最后从端面P射出，测得离子经电场加速后在金属板N中心点O处相对推进器的速度为v0。已知单个离子的质量为m、电荷量为，忽略离子间的相互作用，且射出的离子总质量远小于推进器的质量。
（1）求离子从小孔S射出时相对推进器的速度大小vS；
（2）不考虑在磁场突变时运动的离子，调节的值，使得从小孔S射出的离子均能从喷口后端面P射出，求的取值范围；
（3）设离子在磁场中的运动时间远小于磁场变化周期T，单位时间从端面P射出的离子数为n，且。求图乙中时刻离子束对推进器作用力沿z轴方向的分力。
53．（2021·浙江·高考真题）一种探测气体放电过程的装置如图甲所示，充满氖气（）的电离室中有两电极与长直导线连接，并通过两水平长导线与高压电源相连。在与长直导线垂直的平面内，以导线为对称轴安装一个用阻值的细导线绕制、匝数的圆环形螺线管，细导线的始末两端c、d与阻值的电阻连接。螺线管的横截面是半径的圆，其中心与长直导线的距离。气体被电离后在长直导线回路中产生顺时针方向的电流I，其图像如图乙所示。为便于计算，螺线管内各处的磁感应强度大小均可视为，其中。
（1）求内通过长直导线横截面的电荷量Q；
（2）求时，通过螺线管某一匝线圈的磁通量；
（3）若规定为电流的正方向，在不考虑线圈自感的情况下，通过计算，画出通过电阻R的图像；
（4）若规定为电流的正方向，考虑线圈自感，定性画出通过电阻R的图像。
54．（2021·广东·高考真题）图是一种花瓣形电子加速器简化示意图，空间有三个同心圆a、b、c围成的区域，圆a内为无场区，圆a与圆b之间存在辐射状电场，圆b与圆c之间有三个圆心角均略小于90°的扇环形匀强磁场区Ⅰ、Ⅱ和Ⅲ。各区感应强度恒定，大小不同，方向均垂直纸面向外。电子以初动能从圆b上P点沿径向进入电场，电场可以反向，保证电子每次进入电场即被全程加速，已知圆a与圆b之间电势差为U，圆b半径为R，圆c半径为，电子质量为m，电荷量为e，忽略相对论效应，取。
（1）当时，电子加速后均沿各磁场区边缘进入磁场，且在电场内相邻运动轨迹的夹角均为45°，最终从Q点出射，运动轨迹如图中带箭头实线所示，求Ⅰ区的磁感应强度大小、电子在Ⅰ区磁场中的运动时间及在Q点出射时的动能；
（2）已知电子只要不与Ⅰ区磁场外边界相碰，就能从出射区域出射。当时，要保证电子从出射区域出射，求k的最大值。
55．（2021·全国·高考真题）如图，一倾角为的光滑固定斜面的顶端放有质量的U型导体框，导体框的电阻忽略不计；一电阻的金属棒的两端置于导体框上，与导体框构成矩形回路；与斜面底边平行，长度。初始时与相距，金属棒与导体框同时由静止开始下滑，金属棒下滑距离后进入一方向垂直于斜面的匀强磁场区域，磁场边界（图中虚线）与斜面底边平行；金属棒在磁场中做匀速运动，直至离开磁场区域。当金属棒离开磁场的瞬间，导体框的边正好进入磁场，并在匀速运动一段距离后开始加速。已知金属棒与导体框之间始终接触良好，磁场的磁感应强度大小，重力加速度大小取。求：
（1）金属棒在磁场中运动时所受安培力的大小；
（2）金属棒的质量以及金属棒与导体框之间的动摩擦因数；
（3）导体框匀速运动的距离。
56．（2021·全国·高考真题）如图，长度均为l的两块挡板竖直相对放置，间距也为l，两挡板上边缘P和M处于同一水平线上，在该水平线的上方区域有方向竖直向下的匀强电场，电场强度大小为E；两挡板间有垂直纸面向外、磁感应强度大小可调节的匀强磁场。一质量为m，电荷量为q（q>0）的粒子自电场中某处以大小为v0的速度水平向右发射，恰好从P点处射入磁场，从两挡板下边缘Q和N之间射出磁场，运动过程中粒子未与挡板碰撞。已知粒子射入磁场时的速度方向与PQ的夹角为60°，不计重力。
（1）求粒子发射位置到P点的距离；
（2）求磁感应强度大小的取值范围；
（3）若粒子正好从QN的中点射出磁场，求粒子在磁场中的轨迹与挡板MN的最近距离。
57．（2021·河北·高考真题）如图，一对长平行栅极板水平放置，极板外存在方向垂直纸面向外、磁感应强度大小为B的匀强磁场，极板与可调电源相连，正极板上O点处的粒子源垂直极板向上发射速度为、带正电的粒子束，单个粒子的质量为m、电荷量为q，一足够长的挡板与正极板成倾斜放置，用于吸收打在其上的粒子，C、P是负极板上的两点，C点位于O点的正上方，P点处放置一粒子靶（忽略靶的大小），用于接收从上方打入的粒子，长度为，忽略栅极的电场边缘效应、粒子间的相互作用及粒子所受重力。。
（1）若粒子经电场一次加速后正好打在P点处的粒子靶上，求可调电源电压的大小；
（2）调整电压的大小，使粒子不能打在挡板上，求电压的最小值；
（3）若粒子靶在负极板上的位置P点左右可调，则负极板上存在H、S两点（，H、S两点末在图中标出）、对于粒子靶在区域内的每一点，当电压从零开始连续缓慢增加时，粒子靶均只能接收到n（）种能量的粒子，求和的长度（假定在每个粒子的整个运动过程中电压恒定）。
58．（2021·湖南·高考真题）带电粒子流的磁聚焦和磁控束是薄膜材料制备的关键技术之一、带电粒子流（每个粒子的质量为、电荷量为）以初速度垂直进入磁场，不计重力及带电粒子之间的相互作用。对处在平面内的粒子，求解以下问题。
（1）如图（a），宽度为的带电粒子流沿轴正方向射入圆心为、半径为的圆形匀强磁场中，若带电粒子流经过磁场后都汇聚到坐标原点，求该磁场磁感应强度的大小；
（2）如图（a），虚线框为边长等于的正方形，其几何中心位于。在虚线框内设计一个区域面积最小的匀强磁场，使汇聚到点的带电粒子流经过该区域后宽度变为，并沿轴正方向射出。求该磁场磁感应强度的大小和方向，以及该磁场区域的面积（无需写出面积最小的证明过程）；
（3）如图（b），虚线框Ⅰ和Ⅱ均为边长等于的正方形，虚线框Ⅲ和Ⅳ均为边长等于的正方形。在Ⅰ、Ⅱ、Ⅲ和Ⅳ中分别设计一个区域面积最小的匀强磁场，使宽度为的带电粒子流沿轴正方向射入Ⅰ和Ⅱ后汇聚到坐标原点，再经过Ⅲ和Ⅳ后宽度变为，并沿轴正方向射出，从而实现带电粒子流的同轴控束。求Ⅰ和Ⅲ中磁场磁感应强度的大小，以及Ⅱ和Ⅳ中匀强磁场区域的面积（无需写出面积最小的证明过程）。
59．（2021·浙江·统考高考真题）在芯片制造过程中，离子注入是其中一道重要的工序。如图所示是离子注入工作原理示意图，离子经加速后沿水平方向进入速度选择器，然后通过磁分析器，选择出特定比荷的离子，经偏转系统后注入处在水平面内的晶圆（硅片）。速度选择器、磁分析器和偏转系统中的匀强磁场的磁感应强度大小均为B，方向均垂直纸面向外；速度选择器和偏转系统中的匀强电场场强大小均为E，方向分别为竖直向上和垂直纸面向外。磁分析器截面是内外半径分别为R1和R2的四分之一圆环，其两端中心位置M和N处各有一个小孔；偏转系统中电场和磁场的分布区域是同一边长为L的正方体，其偏转系统的底面与晶圆所在水平面平行，间距也为L。当偏转系统不加电场及磁场时，离子恰好竖直注入到晶圆上的O点（即图中坐标原点，x轴垂直纸面向外）。整个系统置于真空中，不计离子重力，打在晶圆上的离子，经过电场和磁场偏转的角度都很小。当α很小时，有，。求：
(1)离子通过速度选择器后的速度大小v和磁分析器选择出来离子的比荷；
(2)偏转系统仅加电场时离子注入晶圆的位置，用坐标(x，y)表示；
(3)偏转系统仅加磁场时离子注入晶圆的位置，用坐标(x，y)表示；
(4)偏转系统同时加上电场和磁场时离子注入晶圆的位置，用坐标(x，y)表示，并说明理由。
60．（2021·浙江·统考高考真题）嫦娥五号成功实现月球着陆和返回，鼓舞人心。小明知道月球上没有空气，无法靠降落伞减速降落，于是设计了一种新型着陆装置。如图所示，该装置由船舱、间距为l的平行导轨、产生垂直船舱导轨平面的磁感应强度大小为B的匀强磁场的磁体和“∧”型刚性线框组成，“∧”型线框ab边可沿导轨滑动并接触良好。船舱、导轨和磁体固定在一起，总质量为m1整个装置竖直着陆到月球表面前瞬间的速度大小为v0，接触月球表面后线框速度立即变为零。经过减速，在导轨下方缓冲弹簧接触月球表面前船舱已可视为匀速。已知船舱电阻为3r，“∧”型线框的质量为m2，其7条边的边长均为l，电阻均为r；月球表面的重力加速度为g/6。整个运动过程中只有ab边在磁场中，线框与月球表面绝缘，不计导轨电阻和摩擦阻力。
(1)求着陆装置接触到月球表面后瞬间线框ab边产生的电动势E；
(2)通过画等效电路图，求着陆装置接触到月球表面后瞬间流过ab型线框的电流I0；
(3)求船舱匀速运动时的速度大小v；
(4)同桌小张认为在磁场上方、两导轨之间连接一个电容为C的电容器，在着陆减速过程中还可以回收部分能量，在其他条件均不变的情况下，求船舱匀速运动时的速度大小和此时电容器所带电荷量q。
61．（2020·海南·统考高考真题）如图，虚线MN左侧有一个正三角形ABC，C点在MN上，AB与MN平行，该三角形区域内存在垂直于纸面向外的匀强磁场；MN右侧的整个区域存在垂直于纸面向里的匀强磁场，一个带正电的离子（重力不计）以初速度从AB的中点O沿OC方向射入三角形区域，偏转后从MN上的Р点（图中未画出）进入MN右侧区域，偏转后恰能回到O点。已知离子的质量为m，电荷量为q，正三角形的边长为d：
(1)求三角形区域内磁场的磁感应强度；
(2)求离子从O点射入到返回O点所需要的时间；
(3)若原三角形区域存在的是一磁感应强度大小与原来相等的恒磁场，将MN右侧磁场变为一个与MN相切于P点的圆形匀强磁场让离子从P点射入圆形磁场，速度大小仍为，方向垂直于BC，始终在纸面内运动，到达О点时的速度方向与OC成角，求圆形磁场的磁感应强度。
62．（2020·北京·统考高考真题）某试验列车按照设定的直线运动模式，利用计算机控制制动装置，实现安全准确地进站停车。制动装置包括电气制动和机械制动两部分。图1所示为该列车在进站停车过程中设定的加速度大小随速度的变化曲线。
(1)求列车速度从降至经过的时间t及行进的距离x。（保留1位小数）
(2)有关列车电气制动，可以借助图2模型来理解。图中水平平行金属导轨处于竖直方向的匀强磁场中，回路中的电阻阻值为，不计金属棒及导轨的电阻。沿导轨向右运动的过程，对应列车的电气制动过程，可假设棒运动的速度与列车的速度、棒的加速度与列车电气制动产生的加速度成正比。列车开始制动时，其速度和电气制动产生的加速度大小对应图1中的点。论证电气制动产生的加速度大小随列车速度变化的关系，并在图1中画出图线。
(3)制动过程中，除机械制动和电气制动外，列车还会受到随车速减小而减小的空气阻力。分析说明列车从减到的过程中，在哪个速度附近所需机械制动最强?
(注意：解题过程中需要用到、但题目没有给出的物理量，要在解题时做必要的说明)
63．（2020·北京·统考高考真题）如图甲所示，真空中有一长直细金属导线，与导线同轴放置一半径为的金属圆柱面。假设导线沿径向均匀射出速率相同的电子，已知电子质量为，电荷量为。不考虑出射电子间的相互作用。
(1)可以用以下两种实验方案测量出射电子的初速度：
a.在柱面和导线之间，只加恒定电压；
b.在柱面内，只加与平行的匀强磁场。
当电压为或磁感应强度为时，刚好没有电子到达柱面。分别计算出射电子的初速度。
(2)撤去柱面，沿柱面原位置放置一个弧长为、长度为的金属片，如图乙所示。在该金属片上检测到出射电子形成的电流为，电子流对该金属片的压强为。求单位长度导线单位时间内出射电子的总动能。
64．（2020·北京·统考高考真题）如图甲所示，匝的线圈（图中只画了2匝），电阻，其两端与一个的电阻相连，线圈内有指向纸内方向的磁场。线圈中的磁通量按图乙所示规律变化。
(1)判断通过电阻的电流方向；
(2)求线圈产生的感应电动势；
(3)求电阻两端的电压。
65．（2020·江苏·统考高考真题）空间存在两个垂直于平面的匀强磁场，y轴为两磁场的边界，磁感应强度分别为、。甲、乙两种比荷不同的粒子同时从原点O沿x轴正向射入磁场，速度均为v。甲第1次、第2次经过y轴的位置分别为P、Q，其轨迹如图所示。甲经过Q时，乙也恰好同时经过该点。已知甲的质量为m，电荷量为q。不考虑粒子间的相互作用和重力影响。求：
(1)Q到O的距离d；
(2)甲两次经过P点的时间间隔；
(3)乙的比荷可能的最小值。
66．（2020·江苏·统考高考真题）如图所示，电阻为的正方形单匝线圈的边长为，边与匀强磁场边缘重合。磁场的宽度等于线圈的边长，磁感应强度大小为。在水平拉力作用下，线圈以的速度向右穿过磁场区域。求线圈在上述过程中：
(1)感应电动势的大小E；
(2)所受拉力的大小F；
(3)感应电流产生的热量Q。
67．（2020·天津·统考高考真题）多反射飞行时间质谱仪是一种测量离子质量的新型实验仪器，其基本原理如图所示，从离子源A处飘出的离子初速度不计，经电压为U的匀强电场加速后射入质量分析器。质量分析器由两个反射区和长为l的漂移管（无场区域）构成，开始时反射区1、2均未加电场，当离子第一次进入漂移管时，两反射区开始加上电场强度大小相等、方向相反的匀强电场，其电场强度足够大，使得进入反射区的离子能够反射回漂移管。离子在质量分析器中经多次往复即将进入反射区2时，撤去反射区的电场，离子打在荧光屏B上被探测到，可测得离子从A到B的总飞行时间。设实验所用离子的电荷量均为q，不计离子重力。
（1）求质量为m的离子第一次通过漂移管所用的时间；
（2）反射区加上电场，电场强度大小为E，求离子能进入反射区的最大距离x；
（3）已知质量为的离子总飞行时间为，待测离子的总飞行时间为，两种离子在质量分析器中反射相同次数，求待测离子质量。
68．（2020·天津·统考高考真题）如图所示，垂直于纸面向里的匀强磁场，磁感应强度B随时间t均匀变化。正方形硬质金属框abcd放置在磁场中，金属框平面与磁场方向垂直，电阻，边长。求
（1）在到时间内，金属框中的感应电动势E；
（2）时，金属框ab边受到的安培力F的大小和方向；
（3）在到时间内，金属框中电流的电功率P。
69．（2020·山东·统考高考真题）某型号质谱仪的工作原理如图甲所示。M、N为竖直放置的两金属板，两板间电压为U，Q板为记录板，分界面P将N、Q间区域分为宽度均为d的I、Ⅱ两部分，M、N、P、Q所在平面相互平行，a、b为M、N上两正对的小孔。以a、b所在直线为z轴，向右为正方向，取z轴与Q板的交点O为坐标原点，以平行于Q板水平向里为x轴正方向，竖直向上为y轴正方向，建立空间直角坐标系Oxyz。区域I、Ⅱ内分别充满沿x轴正方向的匀强磁场和匀强电场，磁感应强度大小、电场强度大小分别为B和E。一质量为m，电荷量为+q的粒子，从a孔飘入电场（初速度视为零），经b孔进入磁场，过P面上的c点（图中未画出）进入电场，最终打到记录板Q上。不计粒子重力。
（1）求粒子在磁场中做圆周运动的半径R以及c点到z轴的距离L；
（2）求粒子打到记录板上位置的x坐标；
（3）求粒子打到记录板上位置的y坐标（用R、d表示）；
（4）如图乙所示，在记录板上得到三个点s1、s2、s3，若这三个点是质子、氚核、氦核的位置，请写出这三个点分别对应哪个粒子（不考虑粒子间的相互作用，不要求写出推导过程）。
70．（2020·浙江·统考高考真题）某种离子诊断测量简化装置如图所示。竖直平面内存在边界为矩形、方向垂直纸面向外、磁感应强度大小为B的匀强磁场，探测板平行于水平放置，能沿竖直方向缓慢移动且接地。a、b、c三束宽度不计、间距相等的离子束中的离子均以相同速度持续从边界水平射入磁场，b束中的离子在磁场中沿半径为R的四分之一圆弧运动后从下边界竖直向下射出，并打在探测板的右边缘D点。已知每束每秒射入磁场的离子数均为N，离子束间的距离均为，探测板的宽度为，离子质量均为m、电荷量均为q，不计重力及离子间的相互作用。
(1)求离子速度v的大小及c束中的离子射出磁场边界时与H点的距离s；
(2)求探测到三束离子时探测板与边界的最大距离；
(3)若打到探测板上的离子被全部吸收，求离子束对探测板的平均作用力的竖直分量F与板到距离L的关系。
71．（2020·浙江·统考高考真题）如图1所示，在绝缘光滑水平桌面上，以O为原点、水平向右为正方向建立x轴，在区域内存在方向竖直向上的匀强磁场。桌面上有一边长、电阻的正方形线框，当平行于磁场边界的边进入磁场时，在沿x方向的外力F作用下以的速度做匀速运动，直到边进入磁场时撤去外力。若以边进入磁场时作为计时起点，在内磁感应强度B的大小与时间t的关系如图2所示，在内线框始终做匀速运动。
(1)求外力F的大小；
(2)在内存在连续变化的磁场，求磁感应强度B的大小与时间t的关系；
(3)求在内流过导线横截面的电荷量q。
72．（2020·全国·统考高考真题）如图，一边长为l0的正方形金属框abcd固定在水平面内，空间存在方向垂直于水平面、磁感应强度大小为B的匀强磁场。一长度大于的均匀导体棒以速率v自左向右在金属框上匀速滑过，滑动过程中导体棒始终与ac垂直且中点位于ac上，导体棒与金属框接触良好。已知导体棒单位长度的电阻为r，金属框电阻可忽略。将导体棒与a点之间的距离记为x，求导体棒所受安培力的大小随x（）变化的关系式。
73．（2020·全国·统考高考真题）如图，在0≤x≤h，区域中存在方向垂直于纸面的匀强磁场，磁感应强度B的大小可调，方向不变。一质量为m，电荷量为q（q>0）的粒子以速度v0从磁场区域左侧沿x轴进入磁场，不计重力。
（1）若粒子经磁场偏转后穿过y轴正半轴离开磁场，分析说明磁场的方向，并求在这种情况下磁感应强度的最小值Bm；
（2）如果磁感应强度大小为，粒子将通过虚线所示边界上的一点离开磁场。求粒子在该点的运动方向与x轴正方向的夹角及该点到x轴的距离。
74．（2020·全国·统考高考真题）在一柱形区域内有匀强电场，柱的横截面积是以O为圆心，半径为R的圆，AB为圆的直径，如图所示。质量为m，电荷量为q（q>0）的带电粒子在纸面内自A点先后以不同的速度进入电场，速度方向与电场的方向垂直。已知刚进入电场时速度为零的粒子，自圆周上的C点以速率v0穿出电场，AC与AB的夹角θ=60°。运动中粒子仅受电场力作用。
（1）求电场强度的大小；
（2）为使粒子穿过电场后的动能增量最大，该粒子进入电场时的速度应为多大？
（3）为使粒子穿过电场前后动量变化量的大小为mv0，该粒子进入电场时的速度应为多大？
75．（2020·浙江·高考真题）通过测量质子在磁场中的运动轨迹和打到探测板上的计数率（即打到探测板上质子数与衰变产生总质子数N的比值），可研究中子（）的衰变。中子衰变后转化成质子和电子，同时放出质量可视为零的反中微子。如图所示，位于P点的静止中子经衰变可形成一个质子源，该质子源在纸面内各向均匀地发射N个质子。在P点下方放置有长度以O为中点的探测板，P点离探测板的垂直距离为a。在探测板的上方存在方向垂直纸面向里，磁感应强度大小为B的匀强磁场。
已知电子质量，中子质量，质子质量（c为光速，不考虑粒子之间的相互作用）。
若质子的动量。
（1）写出中子衰变的核反应式，求电子和反中微子的总动能（以为能量单位）；
（2）当，时，求计数率；
（3）若取不同的值，可通过调节的大小获得与（2）问中同样的计数率，求与的关系并给出的范围。
76．（2020·浙江·高考真题）如图甲所示，在水平面内，固定放置着间距为l的两平行金属直导轨，其间连接有阻值为R的电阻，电阻两端连接示波器（内阻可视为无穷大），可动态显示电阻R两端的电压。两导轨间存在大小为B、方向垂直导轨平面的匀强磁场。时一质量为m、长为l的导体棒在外力F作用下从。位置开始做简谐运动，观察到示波器显示的电压随时间变化的波形是如图乙所示的正弦曲线。取，则简谐运动的平衡位置在坐标原点O。不计摩擦阻力和其它电阻，导体棒始终垂直导轨运动。（提示：可以用图象下的“面积”代表力F所做的功）
（1）求导体棒所受到的安培力随时间t的变化规律；
（2）求在0至0.25T时间内外力F的冲量；
（3）若时外力，求外力与安培力大小相等时棒的位置坐标和速度。
77．（2019·海南·高考真题）如图，一水平面内固定有两根平行的长直金属导轨，导轨间距为l；两根相同的导体棒AB、CD置于导轨上并与导轨垂直，长度均为l；棒与导轨间的动摩擦因数为（最大静摩擦力等于滑动摩擦力）：整个装置处于匀强磁场中，磁感应强度大小为B，方向竖直向下。从时开始，对AB棒施加一外力，使AB棒从静止开始向右做匀加速运动，直到时刻撤去外力，此时棒中的感应电流为；已知CD棒在时刻开始运动，运动过程中两棒均与导轨接触良好。两棒的质量均为m，电阻均为R，导轨的电阻不计。重力加速度大小为g。
(1)求AB棒做匀加速运动的加速度大小；
(2)求撤去外力时CD棒的速度大小；
(3)撤去外力后，CD棒在时刻静止，求此时AB棒的速度大小。
78．（2019·江苏·高考真题）如图所示，匀强磁场的磁感应强度大小为B．磁场中的水平绝缘薄板与磁场的左、右边界分别垂直相交于M、N，MN=L，粒子打到板上时会被反弹（碰撞时间极短），反弹前后水平分速度不变，竖直分速度大小不变、方向相反．质量为m、电荷量为-q的粒子速度一定，可以从左边界的不同位置水平射入磁场，在磁场中做圆周运动的半径为d，且d0）．A从O点发射时的速度大小为v0，到达P点所用时间为t；B从O点到达P点所用时间为．重力加速度为g，求
（1）电场强度的大小；
（2）B运动到P点时的动能．
84．（2019·全国·高考真题）如图，两金属板P、Q水平放置，间距为d。两金属板正中间有一水平放置的金属网G，PQG的尺寸相同。G接地，P、Q的电势均为（>0）。质量为m，电荷量为q（q>0）的粒子自G的左端上方距离G为h的位置，以速度v0平行于纸面水平射入电场，重力忽略不计。
（1）求粒子第一次穿过G时的动能，以及它从射入电场至此时在水平方向上的位移大小；
（2）若粒子恰好从G的下方距离G也为h的位置离开电场，则金属板的长度最短应为多少？
85．（2019·全国·高考真题）如图，在直角三角形OPN区域内存在匀强磁场，磁感应强度大小为B、方向垂直于纸面向外．一带正电的粒子从静止开始经电压U加速后，沿平行于x轴的方向射入磁场；一段时间后，该粒子在OP边上某点以垂直于x轴的方向射出．已知O点为坐标原点，N点在y轴上，OP与x轴的夹角为30°，粒子进入磁场的入射点与离开磁场的出射点之间的距离为d，不计重力．求
（1）带电粒子的比荷；
（2）带电粒子从射入磁场到运动至x轴的时间．
86．（2019·浙江·高考真题）有一种质谱仪由静电分析器和磁分析器组成，其简化原理如图所示．左侧静电分析器中有方向指向圆心O、与O点等距离各点的场强大小相同的径向电场，右侧的磁分析器中分布着方向垂直于纸面向外的匀强磁场，其左边界与静电分析器的右边界平行，两者间距近似为零．离子源发出两种速度均为v0、电荷量均为q、质量分别为m和0.5m的正离子束，从M点垂直该点电场方向进入静电分析器．在静电分析器中，质量为m的离子沿半径为r0的四分之一圆弧轨道做匀速圆周运动，从N点水平射出，而质量为0.5m的离子恰好从ON连线的中点P与水平方向成θ角射出，从静电分析器射出的这两束离子垂直磁场方向射入磁分析器中，最后打在放置于磁分析器左边界的探测板上，其中质量为m的离子打在O点正下方的Q点．已知OP=0.5r0，OQ=r0，N、P两点间的电势差，，不计重力和离子间相互作用。
（1）求静电分析器中半径为r0处的电场强度E0和磁分析器中的磁感应强度B的大小；
（2）求质量为0.5m的离子到达探测板上的位置与O点的距离l（用r0表示）；
（3）若磁感应强度在（B—△B）到（B＋△B）之间波动，要在探测板上完全分辨出质量为m和0.5m的两束离子，求的最大值。
87．（2019·浙江·高考真题）【加试题】如图所示，倾角θ=370、间距l＝0.1m的足够长金属导轨底端接有阻值R=0.1Ω的电阻，质量m=0.1kg的金属棒ab垂直导轨放置，与导轨间的动摩擦因数μ=0.45．建立原点位于底端、方向沿导轨向上的坐标轴x．在0.2m≤x≤0.8m区间有垂直导轨平面向上的匀强磁场．从t=0时刻起，棒ab在沿x轴正方向的外力F作用下从x=0处由静止开始沿斜面向上运动，其速度与位移x满足v=kx（可导出a=kv）k=5s-1．当棒ab运动至x1=0.2m处时，电阻R消耗的电功率P=0.12W，运动至x2=0.8m处时撤去外力F，此后棒ab将继续运动，最终返回至x=0处．棒ab始终保持与导轨垂直，不计其它电阻，求：（提示：可以用F－x图象下的“面积”代表力F做的功
（1）磁感应强度B的大小
（2）外力F随位移x变化的关系式；
（3）在棒ab整个运动过程中，电阻R产生的焦耳热Q．情境1
情境2
物体重力势能的减少量
物体动能的增加量
电阻R上消耗的电能
