知识点 探究平面镜成像的特点

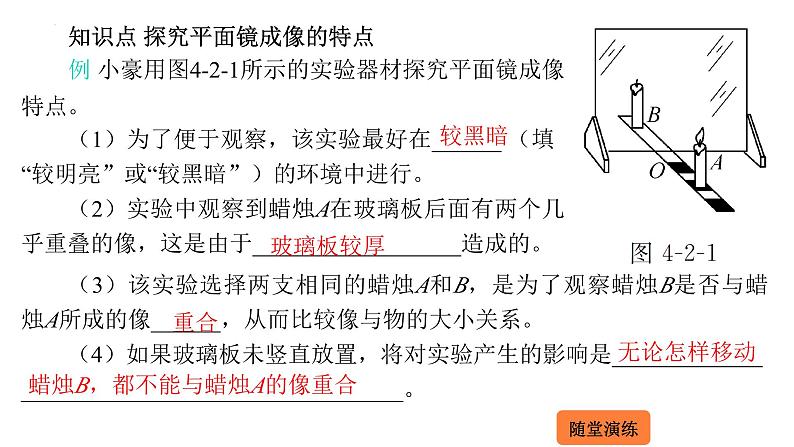

知识点 探究平面镜成像的特点例 小豪用图4-2-1所示的实验器材探究平面镜成像特点。（1）为了便于观察，该实验最好在______ （填“较明亮”或“较黑暗”）的环境中进行。（2）实验中观察到蜡烛A在玻璃板后面有两个几乎重叠的像，这是由于__________________造成的。
（3）该实验选择两支相同的蜡烛A和B，是为了观察蜡烛B是否与蜡烛A所成的像______，从而比较像与物的大小关系。（4）如果玻璃板未竖直放置，将对实验产生的影响是_____________ _________________________________。

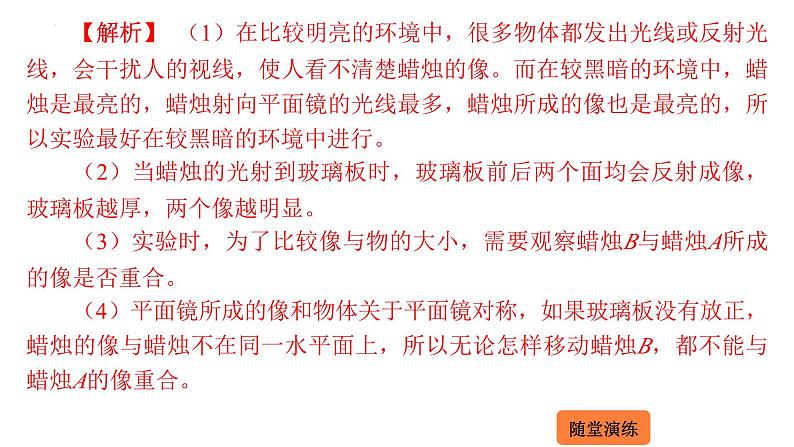

【解析】 （1）在比较明亮的环境中，很多物体都发出光线或反射光线，会干扰人的视线，使人看不清楚蜡烛的像。而在较黑暗的环境中，蜡烛是最亮的，蜡烛射向平面镜的光线最多，蜡烛所成的像也是最亮的，所以实验最好在较黑暗的环境中进行。（2）当蜡烛的光射到玻璃板时，玻璃板前后两个面均会反射成像，玻璃板越厚，两个像越明显。（3）实验时，为了比较像与物的大小，需要观察蜡烛B与蜡烛A所成的像是否重合。（4）平面镜所成的像和物体关于平面镜对称，如果玻璃板没有放正，蜡烛的像与蜡烛不在同一水平面上，所以无论怎样移动蜡烛B，都不能与蜡烛A的像重合。
知识点 探究平面镜成像的特点例 小豪用图4-2-1所示的实验器材探究平面镜成像特点。（1）为了便于观察，该实验最好在______ （填“较明亮”或“较黑暗”）的环境中进行。（2）实验中观察到蜡烛A在玻璃板后面有两个几乎重叠的像，这是由于__________________造成的。
无论怎样移动蜡烛B，都不能与蜡烛A的像重合

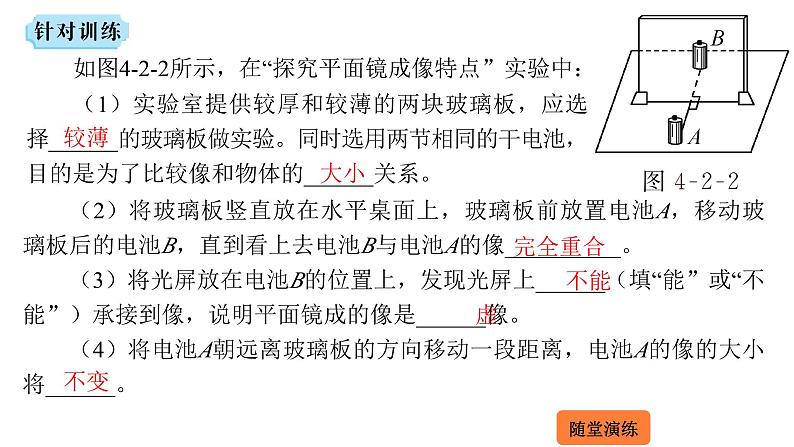

如图4-2-2所示，在“探究平面镜成像特点”实验中：
（1）实验室提供较厚和较薄的两块玻璃板，应选择______的玻璃板做实验。同时选用两节相同的干电池，目的是为了比较像和物体的______关系。
（2）将玻璃板竖直放在水平桌面上，玻璃板前放置电池A，移动玻璃板后的电池B，直到看上去电池B与电池A的像__________。（3）将光屏放在电池B的位置上，发现光屏上______（填“能”或“不能”）承接到像，说明平面镜成的像是______像。（4）将电池A朝远离玻璃板的方向移动一段距离，电池A的像的大小将______。

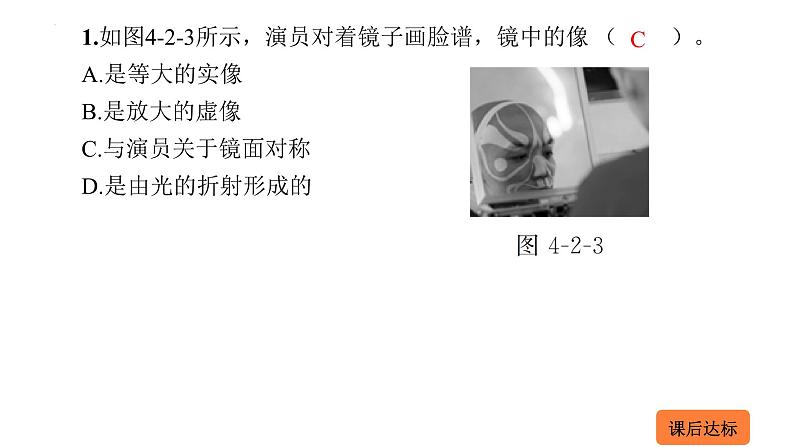

1.如图4-2-3所示，演员对着镜子画脸谱，镜中的像 （ ）。A.是等大的实像B.是放大的虚像C.与演员关于镜面对称D.是由光的折射形成的
2.如图4-2-4所示，将平面镜和铅笔竖直放置在水平桌面上。下列说法正确的是 （ ）。
A.铅笔水平向右移动时，它的像将变小B.平面镜竖直向上移动时，铅笔的像也将向上移动C.若改用一块较小的平面镜，则铅笔的像将 变小D.若将铅笔按图示箭头方向转过45°，则铅笔与它的像垂直
3.图4-2-5中能正确表示小鸭在水中所成倒影的是 （ ）。
4.（多选）图4-2-6是同学们探究平面镜成像特点的几种情境。下列说法正确的是 （ ）。
A.图甲中，若蜡烛A距玻璃板4 cm，则蜡烛B距玻璃板8 cm才能与蜡烛A的像完全重合
B.图乙中，若蜡烛A在玻璃板中的像偏高且倾斜
C.若在玻璃板与蜡烛B之间放一块挡光板，则仍能透过玻璃板看到蜡烛A的像D.图丙中，蜡烛A不能通过玻璃板成像
烛A的像偏高且倾斜，而图丙中成像偏低县城倾斜，故选项B正确，选项D错误。平面镜成的是虚像，是由光的反射形成的，若在玻璃板后面放一块挡光板，则仍能看见物体的像，故选项C正确。
【提示】图甲中玻璃板竖直，若蜡烛A距玻璃板4 cm，蜡烛A的像距离玻璃板也为4 cm，则蜡烛B与玻璃板相距4 cm才能与蜡烛A的像完全重合，故选项A错误。图乙和图丙中平面镜没有竖直放置，分别作出蜡烛A关于平面镜的对称点，如答图4-4所示，由此可知，图乙中平板玻璃中蜡
5.（多选）对平面镜成像特点及应用有以下说法，其中正确的是（ ）。A.平面镜所成的像是等大的虚像B.医生为病人检查牙齿时，放在口腔中的内窥镜是平面镜C.为了扩大视野，在道路弯道处安装一块大的平面镜D.探究平面镜成像特点时通常选用较薄的透明玻璃板进行实验
6.小芳站在平面镜前3 m处，她的像到镜面的距离为______m，她向后退的过程中，像的大小______（填“变大”“变小”或“不变”）。现将一块和镜面一样大的木板放在镜子的后面1 m处，如图4-2-7所示，这时她______（填“仍能”或“不能”）在镜中看到自己 的像。
7.检查视力的时候，视力表放在被测者头部的后上方，被测者识别对面墙上镜子里的像。如图4-2-8所示，视力表在镜中的像与被测者相距___________m。若视力表全长为0.8 m，则视力表在镜中的像的长度为________m。
8.利用平面镜成像特点，分别画出图4-2-9中物体AB在平面镜中所成的像。
9.如图4-2-10所示，光源Q发出一束光经平面镜反射在墙上显示出一个光点。要求：（1）画出光源Q在平面镜中的像；（2）画出经平面镜反射的光线并标出墙上光点的位置。
10.（1）如图4-2-11所示，发光点S发出的光线经平面镜______后进入人的眼睛，光线的方向发生了偏折，但人们仍然根据光沿______来确定物体的位置，就认为这个发光点在镜后的S′点，而不是实际的S点。镜子后面实际上______（填“存在”或 “不存在”）发光点S′，所以平面镜成的是______像。
10.（1）如图4-2-11所示，发光点S发出的光线经平面镜______后进入人的眼睛，光线的方向发生了偏折，但人们仍然根据光沿________来确定物体的位置，就认为这个发光点在镜后的S′点，而不是实际的S点。镜子后面实际上______（填“存在”或 “不存在”）发光点S′，所以平面镜成的是______像。
（2）图4-2-12是潜水艇上常用的潜望镜的示意图，人在潜水艇舱内就可以通过镜筒看到海面上的物体S。若现有一军舰位于S点处，则潜水艇中的人通过潜望镜看到军舰的像在图中直线______（填“ab”“bc”或“cd”）所在的方向上。
【提示】（2）人眼根据“光沿直线传播”的经验确定虚像的位置，故无论经过几次反射，虚像都与最后射入人眼的光线在同一直线（即cd），即光路图如答图4-7所示。
