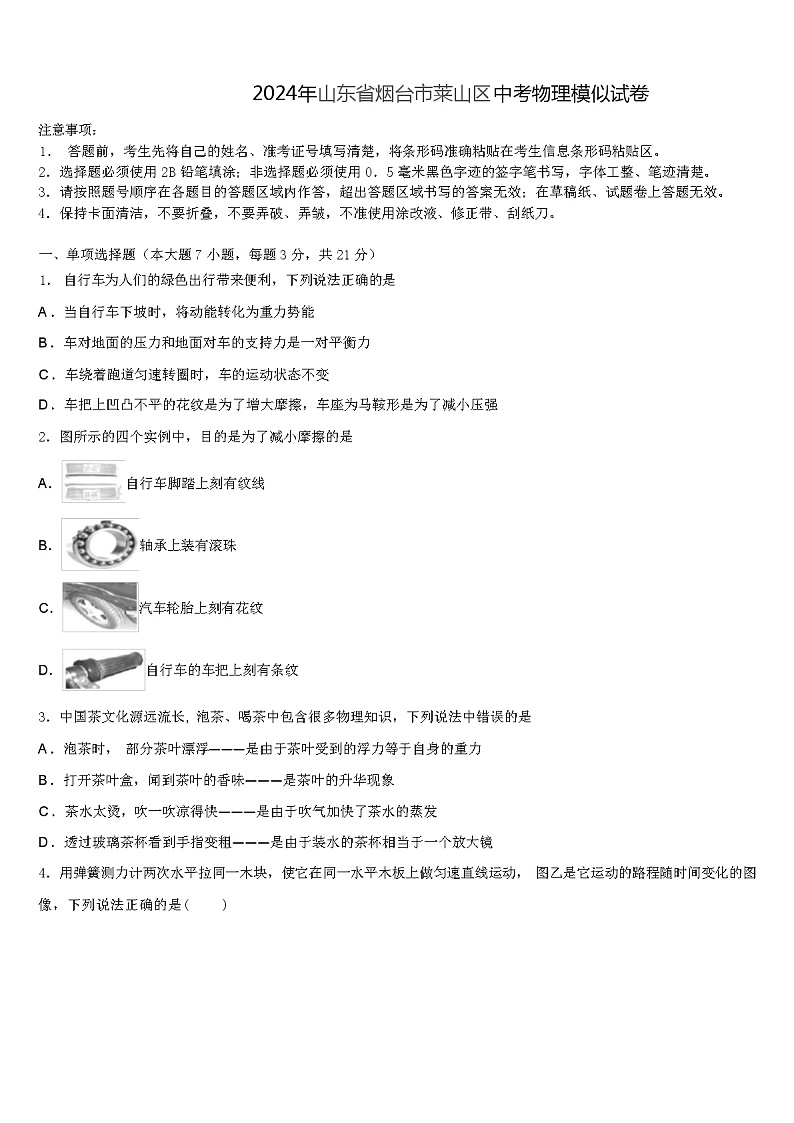

2024年山东省烟台市莱山区中考物理模似试卷（解析版）

这是一份2024年山东省烟台市莱山区中考物理模似试卷（解析版），共19页。

1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用 2B 铅笔填涂；非选择题必须使用 0．5 毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单项选择题（本大题 7 小题，每题 3 分，共 21 分）
1． 自行车为人们的绿色出行带来便利，下列说法正确的是
A ．当自行车下坡时，将动能转化为重力势能
B ．车对地面的压力和地面对车的支持力是一对平衡力
C ．车绕着跑道匀速转圈时，车的运动状态不变
D ．车把上凹凸不平的花纹是为了增大摩擦，车座为马鞍形是为了减小压强
2．图所示的四个实例中，目的是为了减小摩擦的是
A．自行车脚踏上刻有纹线
B．轴承上装有滚珠
C．汽车轮胎上刻有花纹
D．自行车的车把上刻有条纹
3．中国茶文化源远流长, 泡茶、喝茶中包含很多物理知识，下列说法中错误的是
A ．泡茶时， 部分茶叶漂浮———是由于茶叶受到的浮力等于自身的重力
B ．打开茶叶盒，闻到茶叶的香味———是茶叶的升华现象
C ．茶水太烫，吹一吹凉得快———是由于吹气加快了茶水的蒸发
D ．透过玻璃茶杯看到手指变粗———是由于装水的茶杯相当于一个放大镜

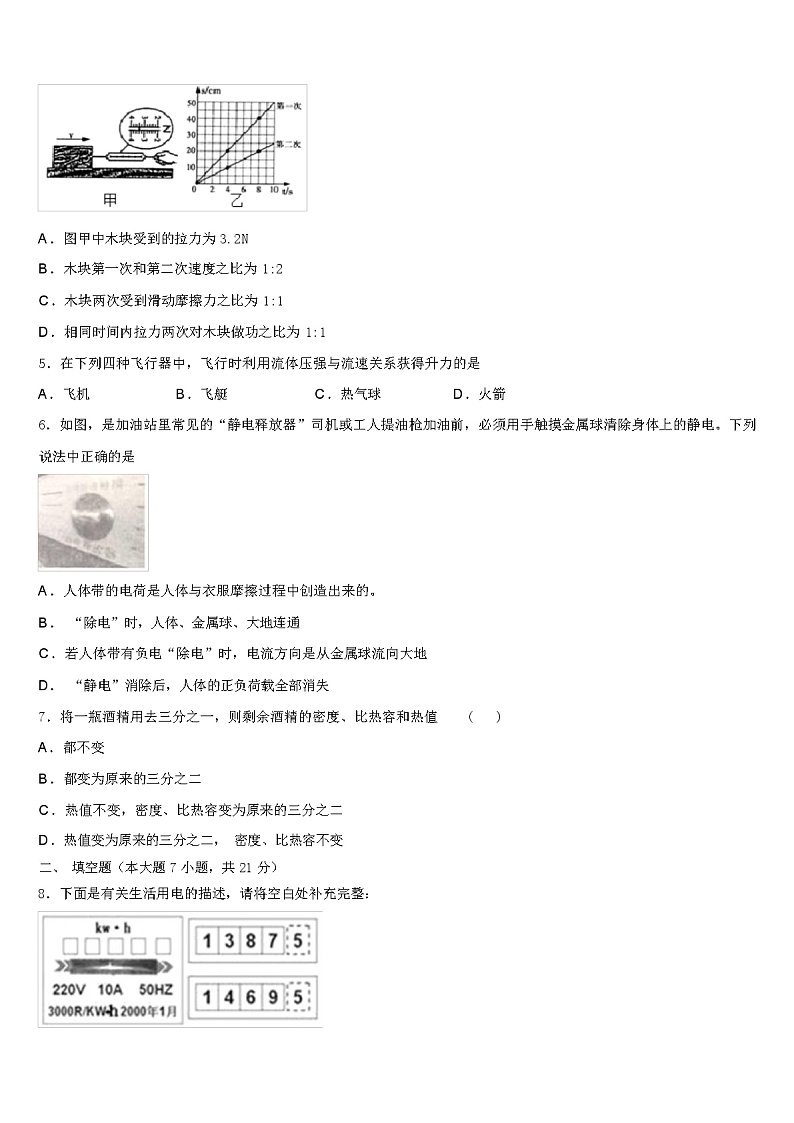

4．用弹簧测力计两次水平拉同一木块，使它在同一水平木板上做匀速直线运动， 图乙是它运动的路程随时间变化的图
像，下列说法正确的是( )
A ．图甲中木块受到的拉力为 3.2N
B ．木块第一次和第二次速度之比为 1:2
C ．木块两次受到滑动摩擦力之比为 1:1
D ．相同时间内拉力两次对木块做功之比为 1:1
5．在下列四种飞行器中，飞行时利用流体压强与流速关系获得升力的是
A ．飞机 B ．飞艇 C ．热气球 D ．火箭
6．如图，是加油站里常见的“静电释放器”司机或工人提油枪加油前，必须用手触摸金属球清除身体上的静电。下列
说法中正确的是
A ．人体带的电荷是人体与衣服摩擦过程中创造出来的。
B ． “除电”时，人体、金属球、大地连通
C ．若人体带有负电“除电”时，电流方向是从金属球流向大地
D ． “静电”消除后，人体的正负荷载全部消失
7．将一瓶酒精用去三分之一，则剩余酒精的密度、比热容和热值 ( )
A ．都不变
B ．都变为原来的三分之二
C ．热值不变，密度、比热容变为原来的三分之二
D ．热值变为原来的三分之二， 密度、比热容不变
二、 填空题（本大题 7 小题，共 21 分）

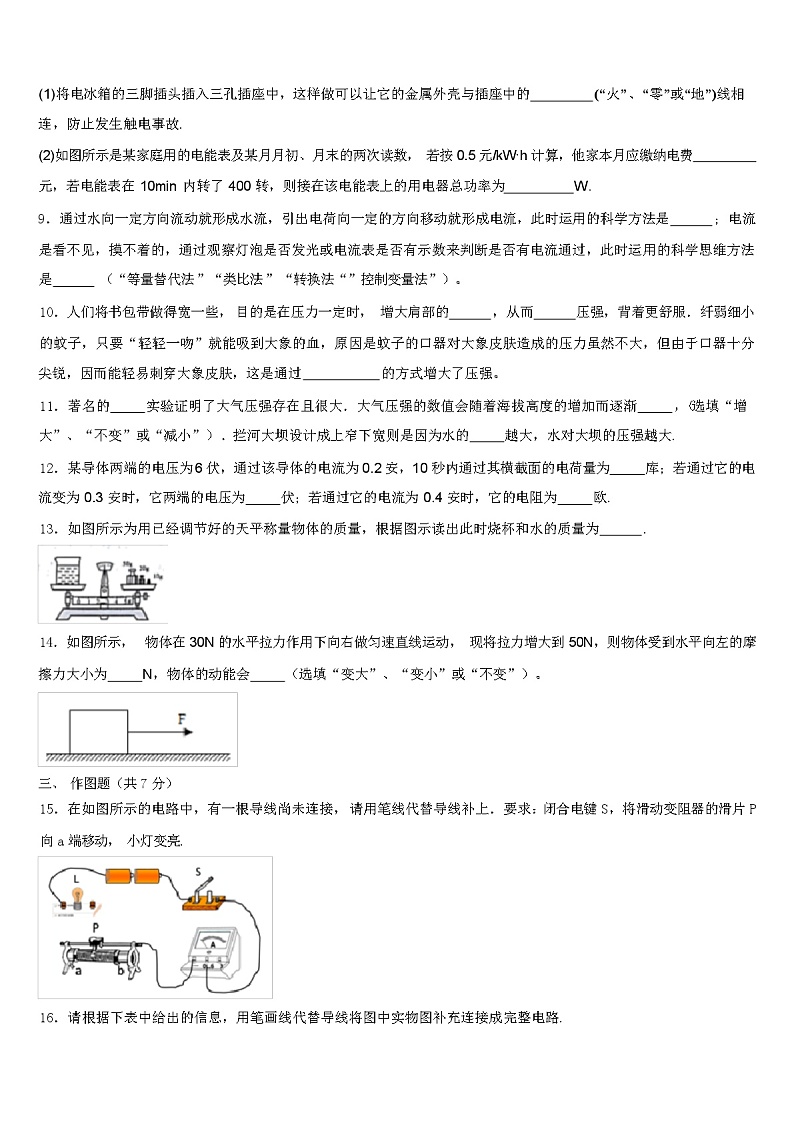

8．下面是有关生活用电的描述，请将空白处补充完整：
(1)将电冰箱的三脚插头插入三孔插座中，这样做可以让它的金属外壳与插座中的 (“火” 、“零”或“地”)线相
连，防止发生触电事故.
(2)如图所示是某家庭用的电能表及某月月初、月末的两次读数， 若按 0.5 元/kW·h 计算，他家本月应缴纳电费
元，若电能表在 10min 内转了 400 转，则接在该电能表上的用电器总功率为 W .
9．通过水向一定方向流动就形成水流，引出电荷向一定的方向移动就形成电流，此时运用的科学方法是 ；电流 是看不见，摸不着的，通过观察灯泡是否发光或电流表是否有示数来判断是否有电流通过，此时运用的科学思维方法
是 （“等量替代法 ”“类比法 ” “转换法“”控制变量法”）。
10．人们将书包带做得宽一些， 目的是在压力一定时， 增大肩部的 ，从而 压强，背着更舒服．纤弱细小 的蚊子，只要“轻轻一吻”就能吸到大象的血，原因是蚊子的口器对大象皮肤造成的压力虽然不大，但由于口器十分
尖锐，因而能轻易刺穿大象皮肤，这是通过 的方式增大了压强。
11．著名的 实验证明了大气压强存在且很大．大气压强的数值会随着海拔高度的增加而逐渐 ，（选填“增
大”、“不变”或“减小”） ．拦河大坝设计成上窄下宽则是因为水的 越大，水对大坝的压强越大.
12．某导体两端的电压为 6 伏，通过该导体的电流为 0.2 安，10 秒内通过其横截面的电荷量为 库；若通过它的电
流变为 0.3 安时，它两端的电压为 伏；若通过它的电流为 0.4 安时，它的电阻为 欧.
13．如图所示为用已经调节好的天平称量物体的质量，根据图示读出此时烧杯和水的质量为 .
14．如图所示， 物体在 30N 的水平拉力作用下向右做匀速直线运动， 现将拉力增大到 50N，则物体受到水平向左的摩
擦力大小为 N，物体的动能会 （选填“变大”、“变小”或“不变”）。
三、 作图题（共 7 分）
15．在如图所示的电路中，有一根导线尚未连接， 请用笔线代替导线补上．要求：闭合电键 S，将滑动变阻器的滑片 P
向 a 端移动， 小灯变亮.
16．请根据下表中给出的信息，用笔画线代替导线将图中实物图补充连接成完整电路.
开关状态
灯泡发光情况
闭合 S，断开 S1 、S2 L1 、L2 均不发光
L1 发光、 L2 不发光
闭合 S、Sl ，断开 S2
L1 不发光、 L2 发光
闭合 S、S2 ，断开 S1
断开 S，闭合 S1 、S2 L1 、L2 均不发光
17．在图中画出使杠杆 OA 平衡时最小动力 F1 的方向和阻力 F1 的力臂 L1 .
四、实验题（本大题共 5 小题，共 20 分）
18．小谢利用图甲所示的电路做“探究通过导体的电流与导体两端的电压、导体电阻的关系”的实验。
（1）图乙是未连接好的电路，请在图上用笔画线代替导线连接好电路。
( )
（2）探究电流与电压的关系，应控制不变的量是 ，开关 S 闭合后，将滑动变阻器的滑片 P 从 b 端移至 a 端，电
流表和电压表示数变化关系如图丙所示。实验时， 电源电压保持 3V 不变，当滑片P 位于a 端时，电流表的示数为 A。
19．为了探究影响浮力大小的因素，某校学习小组设计了如下两次实验。
第一组：甲、乙、丙图是小方同学的实验过程 整个过程为同一物块， g 取；由如图可知
由以上实验过程及数据分析可得：物体所受浮力大小与 有关；
该物块浸没在水中所受的浮力为 N；
物块的密度为 。
第二组：在水平桌面上，两个完全相同烧杯中装有相同体积的水，小杨同学将AB 两个不同的实心物块，分别放入 两个烧杯中， A 物块沉入杯底， B 物块漂浮于水面。待AB 均静止后，两液面的高度仍相同，如图所示。则A 物块所
受浮力 B 物块所受浮力； A 物块的密度 B 物块的密度；甲杯对桌面压力 乙杯对桌面压力。 以上选
填“” 、“”或“”
20．小明同学利用电流表和电阻箱测量小灯泡的功率，设计并接了如图甲所示的实物电路.
（1）闭合开关 S2 前，应将滑片 P 移到变阻器的 （“A”或“B”）端.
（2）闭合开关 S2，将单刀双掷开关 S1 拨向“1”，调节滑动变阻器的阻值使电流表的示数为 I1，如图乙所示， I1= A； （3）将开关 S3 拨向“2”，保持滑动变阻器的阻值不变，调节电阻箱的阻值 R，使电流表的示 数仍为 I1 ，此时 R=5Ω;
则步骤（2）中小灯泡的电阻 R1= Ω;
（4）步骤（2）小灯泡的实际功率 P1= W；
（5）若小灯泡的额定电流为 Ie=2I1 ，灯泡额定功率 Pe 为下面选项中的一个， 你认为是 ．（选填“2P1”“3P1”“4P1”
或“5P1”）
（6）老师又给了一个标有“3.8V”的小灯泡，下图所示电路中（R 阻值已知），能测出该灯 泡额定功率的有 .
C .
D .
A ． B.
21．实验桌上有如图所示的实验装置（其中的透明玻璃相当于平面镜），还提供了相同大小的中国象棋棋子 18 个， 9
个为红色， 9 个为绿色。小军用这些器材进行了实验探究，主要实验步骤如下：
①将两个叠放的红棋子作为物体放在平面镜前面的白纸上，在平面镜后面改变两个叠放的绿棋子的位置，使得从不同
角度观察，两个绿棋子与物体的像重合，并记录实验数据。
②在两个叠放的红棋子上增加一个红棋子，不改变其位置，在平面镜后面不改变绿棋子的位置，而是在两个叠放的绿
棋子上增加绿棋子的个数，直到从不同角度观察，绿棋子与物体的像重合，并记录实验数据。
③再增加叠放红棋子的个数，仿照步骤②,做四次实验。
请根据以上叙述回答下列问题：
（1）根据以上实验步骤可知，小军探究的是物体在平面镜中所成像的大小与 的关系；
（2）实验过程中，叠放的绿棋子与红棋子的像很难完全重合，其原因可能是： 。
22．现有下列器材： 学生电源（6V），电流表（0﹣0.6A，0﹣3A）、电压表（0﹣3V，0﹣15V）、定值电阻（5Ω 、10Ω 、20Ω
各一个）、开关、滑动变阻器和导线若干，利用这些器材探究“ 电压不变时，电流与电阻的关系”
请根据图甲所示的电路图用笔画线代替导 线将图乙所示的实物连接成完整电路 ．（要求连线不得交叉）实验中依次接入三个定值电阻， 调节滑动变阻器
的滑片，保持电压表示数不变，记下电流表的示数， 利用描点法得到如图丙所示的电流 I 随电阻 R 变化的图象．由图 象可以得出结论： ．上述实验中，小强用 5Ω 的电阻做完实验后， 保持滑动变阻器滑片的位置不变，
接着把 R 换为 10Ω 的电阻接入电路， 闭合开关，向 （选填“A”或“B ”）端移动滑片，使电压表示数为 V
时，读出电流表的示数．为完成整个实验，应该选取哪种规格的滑动变阻器 .
A ．50Ω 1.0A B ．30Ω 1.0A C ．20Ω 1.0A .
五、计算题（本大题共 2 小题，共 13 分）
23．某物理兴趣小组设计了一个压力报警装置，工作原理如图所示。 ABO 为一水平杠杆， OA 长 120cm，O 为支点，
AB：OB=5：1；已知报警器 R0 的阻值为 10 Ω , 压力传感器 R 固定放置， R 的阻值随所受压力 F 变化的关系如表所示。 闭合开关 S，水平踏板空载时，电压表的示数为 2V；当水平踏板所受压力增大，电压表示数达到 5V 时，报警器 R0
开始发出报警信号。踏板、压杆和杠杆的质量均忽略不计。求：
F/N
R/ Ω
…
…
30
34
20
25
45
24
10
18
10
15
14
12
0
5
（1）电源电压为多少？当报警器开始报警时，踏板设定的最大压力值为多少？
24．一辆质量 2t 的汽车，在平直公路上以额定功率 80kW 从静止开始运动， 经 l5s 运动 200m 恰好达到最大速度，接 着匀速运动 25s 关闭发动机，滑行 100m 停下。其 ν﹣t 图象如图所示。已知汽车在运动过程中受到的阻力恰为车重的
0.2 倍，（g=10N/kg）求：
（1）整个过程中发动机做的功；
（2）汽车的最大速度 v
最大
（3）全程中汽车的平均速度 v。
六、综合能力题（本大题共 3 小题，共 18 分）
25．如图所示是小明家新购买的小轿车．已知轿车的质量为 800kg ，轮胎与地面总接触面积约为 0.1m2 ，请你计算：
静止的小车对水平地面的压强多大?(g 取 10N／kg)小明的爸爸驾驶新车在水平公路上沿直线匀速 行驶 2km，用了 100s ．如果该车匀速行驶时的牵引力是 2000N，求此过程中牵引力所做的功和功率各是多大?行驶的车
辆对环境产生哪些污染(至少写出一条)?请你提出一条合理的建议.
26．最近，中央电视台科教频道播出了在我市拍摄的“汽车落水后如何水下逃生” 的纪录片．纪录片中，实验人员开着 小车从高处落入滚滚的岷江，并在门窗紧闭的车中，尝试用不同的方法砸碎车窗玻璃逃生， 惊心动魄．为了确保实验 人员的安全，摄制组精心设计了紧急救援装置，用于当实验人员无法从车中逃生时迅速吊起汽车．现某课外活动小组， 照此设计了如图所示的简单机械，模拟紧急救援落水汽车．实验中用实心圆柱体 A 代替小车， 已知 A 的体积为 0.12m3， 质量为 210kg ．（g 取 10N/kg ，设整个过程 A 均为匀速运动状态，忽略钢缆绳重及滑轮摩擦，不考虑风浪、 水流等因素
的影响. )
水
求 A 完全浸没在水中时受到的浮力是多大？(ρ =1.0×103kg/m3 ）若 A 完全浸没在水中时， 滑
轮组的机械效率为 60% ．那么 A 完全打捞出水面后， 岸上钢绳的拉力 F 为多大？若 A 完全打捞出水面后， 以 0.5m/s 的速度被匀速提升，求岸上钢绳拉力 F 的功率．从 A 上表面刚出水面到 A 完全离开水面的过程中， 滑轮组机械效率如
何变化？ 请简述理由.
27．阅读短文，回答问题
电动汽车
电动汽车是环保的交通工具，行驶时蓄电池给电动机供电，电动汽车的主要部分参数如表所示，如图甲所示，在测试 过程中，司机和一名陪同人员上车．司机驾驶该充满电的车以节电模式匀速行驶 30km，电池剩余容量为 58kW•h，陪
同人员负责记录测试数据，已知司机和陪同人员的质量均为 70kg，汽车匀速行驶时所受阻力为总重力的 6％， g 取
10N/kg。
空车质量
轮胎与地面总接触面积
蓄电池最大容量
1360kg
400cm2
68kW•h
最高车速
最大功率
最大续航里程
120km/h
90kW
180km
为了节能，车靠近目的地前可 采用“再生制动”的方法：在车速逐渐减到 60km/h 的过程中，不采用机械刹车，由于电动汽车继续行驶，带动电机逆
向发电，将电能存储在蓄电池内，此时电机的工作原理是 汽车刹车原理图如图乙所示，连着刹车踏板 的金属杆可视为一根能绕 O 点转动的 （选填“省力” 、“等臂”或“费力”）杠杆．在测试前，人未上车， 此时电动汽车对水平地面的压强为 Pa ．在此测试过程中，电动汽车匀速行驶 30km，牵引力做的功为 J．该电动汽车将电能转化为机械能的效率为 %.如图丙是小明设计的车速提醒电路， R 为定值电阻， RV 的阻值随车速的变化而改变．当电压表的示数达到某一数值时提醒驾驶员车速过快，需要减速．图丁 是 RV 的阻值与车速关系的图像．图戊是车速从 0 加速到 100km/h 过程中， RV 消耗的电功率随电流变化的图像．则图
丁中图线与纵坐标相交点的电阻值是 Ω . 当车速达到75km/h 时，此时电压表的示数为 V.
参考答案
一、单项选择题（本大题 7 小题，每题 3 分，共 21 分）
1、D
【解析】
A、人骑自行车下坡时， 质量不变，高度变小， 其重力势能变小；同时其速度变快，即动能变大，所以自行车下坡时
重力势能逐渐转化为动能，故 A 错误；
B、车对地面的压力作用在地面上，地面对车的支持力作用在车上，二力不是作用在同一个物体上，所以二力不是一
对平衡力，故 B 错误；
C、车绕着跑道匀速转圈时，自行车的运动方向不断变化，运动状态不断变化，故 C 错误；
D、轮胎上做有凹凸不平的花纹增大了接触面的粗糙程度，从而增大了摩擦；车座设计成较宽大的“马鞍形”，是在
压力一定时，增大受力面积，减小对人臀部的压强，故 D 正确.
2、B
【解析】
A、自行车脚蹬上有花纹，是增大接触面的粗糙程度来增大摩擦．不符合题意.
B、轴承中装有滚珠，是用滚动代替滑动，减小摩擦力．符合题意.
C、汽车轮胎上刻有花纹，是增大接触面的粗糙程度来增大摩擦．不符合题意.
D、自行车的车把上刻有花纹，是增大接触面的粗糙程度来增大摩擦．不符合题意.
故选 B .
3、B
【解析】
A. 茶叶漂浮，受力平衡，受到的浮力等于自身的重力时， A 说法正确， 但不符合题意；
B. 茶香飘满屋−−是香气分子不停地做无规则运动的结果，不是升华现象，B 说法错误，符合题意；
C. 吹一吹茶水，加快了茶水表面空气流速， 使蒸发加快，而蒸发吸热，有降温的作用， C 说法正确，不符合题意；
D. 装水的茶杯相当于一个放大镜，所以透过玻璃茶杯会看到手指变粗， D 说法正确，不符合题意.
4、C
【解析】
A．从图甲知，弹簧测力计的分度值为 0.2N，弹簧测力计的示数为 3.4N，即图甲中木块受到的拉力为 3.4N，故 A 错误； B ．从图乙可知，木块两次都做匀速直线运动， 第一次 10s 运动路程为 50m，第二次 10s 运动路程为 25m；因为时间一
定，速度与路程成正比，即木块第一次和第二次速度之比为 50m:25m=2:1，故 B 错误；
C ．两次接触面的粗糙程度相同、压力相同，摩擦力相同， 即木块两次受到滑动摩擦力之比为 1:1，故 C 正确；
D ．从图乙可知，木块两次都做匀速直线运动，而做匀速直线运动的物体受平衡力作用，所以两次木块受到的拉力和
摩擦力相等，因为摩擦力相同，故拉力也相同；
由 B 可知相同时间内的路程之比为 s1:s2=2:1,根据 W=Fs 可得 W1:W2=2:1，故 D 错误.
5、A
【解析】
A ．飞机飞行时， 飞机的机翼上方突起，机翼上方空气流速大于下方空气流速， 根据流体流速越大压强越小， 机翼上
方空气压强小于下方压强，飞机受到向上的升力作用．符合题意.
B ．飞艇受到的浮力大于重力而上升的．不符合题意.
C ．热气球上升时，热气球受到的浮力大于重力．不符合题意.
D．火箭喷出燃气， 火箭给燃气一个向下的力， 物体间力的作用是相互的， 燃气给火箭一个向上的力， 推动火箭上升．不
符合题意.
6、B
【解析】
摩擦起电的本质是发生了电子的转移，并不是创造了电荷；正电荷移动方向为电流的方向，“除电”时，人体所带电 荷经金属球流向大地，若人体带负电，则电流方向是从大地流向金属球，当“静电”消除后，是人体所带的正负电荷
量相等，对外不显电性。
【详解】
A.人体带的电荷是人体与衣服摩擦过程中发生了电荷的转移， A 错误不符合题意；
B. “除电”时，人体、金属球、大地连通，人体所带电荷经金属球流向大地， B 正确符合题意；
C. 电流的方向是正电荷移动的方向，若人体带有负电，“除电”时，电流方向是从大地流向金属球， C 错误不符合题
意；
D. “静电”消除后，是人体所带的正负电荷量相等，对外不显电性，而不是人体的正负荷载全部消失， D 错误不符合题
意。
故选 B。
7、A
【解析】
密度、比热、燃料的热值都是物质的一种特性，它们的大小与物体的质量和体积均无关系．酒精用去三分之一后，质
量减少，体积减小， 但物质的种类没有变化，所以密度、比热和热值都不变，故选 A .
二、填空题（本大题 7 小题， 共 21 分）
8、地 41 800
【解析】
（1）电冰箱属于有金属外壳的用电器，应使用三孔插座，使与电冰箱外壳相连接的是地线，这样当金属外壳带电时，
电流会通过地线导入大地， 防止造成触电事故的发生；
（2）由图知道，本月消耗的电能是：W=1469.5kW•h-1387.5kW•h=82kW•h，故本月应缴纳的电费是 0.5 元
/kW•h×82kW•h=41 元；电能表的转盘转 400 转消耗的电能是：W = 400 kW h = 0.13kW h ，接在该电能表上的
3000
0.13kW· h
P = = 0.8kW = 800 W
用电器总功率是： 10
— h .
60
9、类比法 转换法
【解析】
电流看不到，摸不着（绝对不能摸家庭电路的电线），是抽象的，学习电流时，将电流与水流作类比，通过水向一定方
向流动形成水流，引出电荷向一定的方向移动就形成电流，采用了类比法；
电流看不见、摸不着，判断电路中是否有电流时，我们可通过电路中的灯泡是否发光或电流表是否有示数去确定，这
种研究方法是转换法。
10、受力面积 减小 减小受力面积
【解析】
F
根据p= - 可知，在压力一定时，受力面积越小，压强越大，受力面积越大，压强越小，因此人们将书包带做得宽一
S
些，是在压力一定时，增大肩部的受力面积，从而减小压强，蚊子的口器能轻易刺穿皮肤是通过减小受力面积的方式
增大了压强。
11、马德堡半球 减小 深度
【解析】
马德堡半球实验有力地证明了大气压强的存在；大气压与高度的变化规律是：大气压随海拔高度的增加而减小；
由于液体内部压强随着深度的增大而增大， 所以拦河大坝设计成上窄下宽则是因为水的越往深处的压强越大的缘故.
12、2 9 30
【解析】
U 6V
10 秒内通过该导体横截面的电荷量：Q=It=0.2A×10s=2C；导体的电阻为：R= - = ── =30Ω , 若通过它的电流变为
I 0.2A
0.3 安时， 它两端的电压 U ′=I ′R=0.3A×30Ω=9V；导体的电阻是导体本身的一种性质，与通过的电流大小无关，故
通过它的电流为 0.4A 时， 它的电阻仍为 30Ω .
13、82.4g
【解析】
由图知道，砝码的质量是 50g+20g+10g=80g，游码在标尺上对应的刻度是 2.4g，所以，烧杯和水的质量是：
80g+2.4g=82.4g .
14、30 变大
【解析】
物体匀速向右运动时， 水平方向上受到拉力和滑动摩擦力的作用， 且拉力和滑动摩擦力是一对平衡力， 二力大小相等，
则滑动摩擦力的大小f ＝F ＝30N，方向水平向左。当拉力增大为 50N 时， 由于压力大小和接触面粗糙程度均不变，
拉
所以滑动摩擦力保持 30N 不变；此时拉力大于滑动摩擦力，物体将做加速运动，速度变大，物体的动能会变大。
三、作图题（共 7 分）
15、见解析
【解析】
闭合电健 S，将滑动变阻器的滑片 p 向 a 端移动，小灯变亮，即电流变大，连入电路中的电阻变小，所以应将滑片左
端电阻丝连入电路中，与灯串联，如下所示：
16、如下图所示
【解析】
L
试题分析：由“闭合 S，断开 S1 、S2”L1 、L2 均不发光，可确定开关 S 在干路上；由“闭合 S、Sl ，断开 S2”L1 发光、 2
不发光； “闭合 S、S2 ，断开 S1”L1 不发光、 L2 发光，可确定 S1 控制支路中的 L1 ，S2 控制 L2 ，如上图所示.
考点：实物图连接
17、略
【解析】
①连接 OA 就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力方向向上，据此可画出最小的动力；
②O 为支点，点 O 到 F1 的垂线段就是 F1 的力臂，如图：
【点睛】
做出杠杆中的最小动力，可以按照以下几个步骤进行
1、确定杠杆中的支点和动力作用点的位置
1、连接支点与动力作用点，得到最长的线段
3、经过动力作用点做出与该线段垂直的直线
4、根据杠杆平衡原理，确定出使杠杆平衡的动力方向 .
四、实验题（本大题共 5 小题，共 20 分）
18、
电阻 0.6
【解析】
（1）变阻器按一上一下接入电路中，电源电压为 3V，故电压表选用小量程与电阻并联，如下所示：
（2）根据控制变量法，在探究电流与电压关系时，应控制电阻不变；开关闭合后，滑动阻器的滑片 P 从 b 端移至 a 端，此时电路中只有电阻接入电路，其两端的电压为电源电压，根据图象丙，当电压为 3V 时，电流表的示数为 0.6A。
19、 液体的密度 1 8 = > >
【解析】 第一组：甲、乙、丙图是小方同学的实验过程 整个过程为同一物块， g 取；由如图可知
由以上实验过程及数据分析可知，物体浸没在密度不同的液体中时， 测力计的示数不同， 即受到的浮力不同，所以
可得：物体所受浮力大小与液体的密度有关；
如图测力计的分度值为 0.2N，物体的重为 4.8N，根据称重法测量浮力的原理得：该物块浸没在水中所受的浮力为：
;
根据得物体的体积为：
物块的密度为：
;
(2)第二组：在水平桌面上，两个完全相同烧杯中装有相同体积的水，小杨同学将AB 两个不同的实心物块，分别放入
两个烧杯中， A 物块沉入杯底， B 物块漂浮于水面。待AB 均静止后，两液面的高度仍相同，如图所示。
因为放入物体前后水面的高度差相等，所以排开水的体积相等，根据可得， A 物块所受浮力=B 物块所
受浮力；
根据浮沉条件得： A 物块沉入杯底，则 A 的密度大于水的密度； B 物块漂浮于水面。则 B 的密度小于水的密度，所以A
物块的密度>B 物块的密度；
A 物块沉入杯底，即 A 的重大于排开水的重； B 物块漂浮于水面。即 B 的重等于排开水的重，又因为 A、B 排开水的体 积相等，所以 A 的重大于 B 的重，因为原来的水相同，所以甲容器的总重大于乙容器的总重， 即甲杯对桌面压力>乙杯
对桌面压力。
点睛：重点是浮沉条件和阿基米德原理的应用，第二组实验中根据浮沉条件可直接判断两物体的密度大小，根据排开
水的体积相等可判断浮力相等，即排开水的重相等，再综合判断杯对桌面压力的大小。
1
20、B 0.2 5 0.2 5P C
【解析】
（1）为了保护电路，闭合开关 S1 前，应将滑片 P 移到动变阻器的阻值最大处的 B 端；
（2）闭合开关 S1，将单刀双掷开关 S2 扳向“1”，调节滑动变阻器调节电阻箱的阻值使电流表的示数为 I1，如图乙所示，
电流表选用小量程，分度值为 0.02A，I1=0.2A；
（3）将开关 S2 扳向“2”，保待滑动变阻器的阻值不变， 调节滑动变阻箱的阻值 R，使电流表的示数仍为 I1，此时 R=5Ω;
则步骤（2）中小灯泡的电阻 R1=5Ω , 测量小灯泡电阻的方法是等效替代法；
（4）步骤（2）小灯泡的实际功率 P1=I12RL=（0.2A）2 ×5Ω=0.2W；
（5）若小灯泡的额定电流为 Ie=2I1 ，假设灯泡的阻值不变，则 P 额=Ie2R=（2I1 ）2R=4I12R=4P1 。由于灯泡的阻值不是 定值，且灯泡的阻值会随温度的升高而变大， 所以， 当灯泡在正常工作时，灯泡的阻值变大， 则额定功率 Pe＞P 额=4P1，
所以最有可能的额定功率值为 Pe=5P1；
（6）ABD、无论 S1 、S2 、S3 如何组合， 都无法确定灯泡是否正常发光，故 ABD 不能测量灯泡的额定功率，故 ABD
不符合题意；
U
C、当开关 S1 、S3 闭合时，灯泡和 R 并联，电流表测量通过 R 的电流，移动滑片使得电流表的示数 IR= -R额 ，当开关
U
S1 、S2 闭合时，灯和 R 并联，电流表测量干路电流 I，则通过灯的电流 IL=I-IR ，则 RL= I EQ \* jc3 \* hps20 \\al(\s\up 5(额),I) ，根据 P=I2R 即可求出
R
灯泡的额定功率，故 C 可以测量灯泡正常发光时的电阻，故 C 符合题意。
21、物体大小 玻璃板有一定的厚度
【解析】
（1）根据以上实验步骤可知，小军保持物体到玻璃板的距离不变，改变了物体(叠放的红棋子)的大小再次试验，所以
实际探究的是物体在平面镜中所成像的大小与物体大小的关系；
（2）在实验过程中，由于玻璃板有一定的厚度，会发生两次反射，所以导致绿棋子与红棋子很难完全重合。
22、 电压一定时，导体中的电流与电阻成反比 A 2 A
【解析】
（1）将电压表与电阻并联，滑动变阻器与电阻串联，已接了下面一个接线柱，可再接上面任意一个接线柱，如上图所 示；（2）分析图丙图象，曲线上每点对应的电流和电阻的乘积都等于 2V，由此得出结论： 电压一定时，导体中的电流 与电阻成反比； （3）将 5Ω 的电阻更换为 10Ω 的电阻接入电路后，定值电阻两端的电压增大， 要使电压表的示数不变， 应减小电路中的电流， 增大滑动变阻器接入电路中的电阻即滑片向 A 移动， 直到电压的示数达到 2V 为止；（4）由图 丙知， 电路的最小电流 I=0.1A，此时滑动变阻器接入电路的阻值最大， 因串联电路中总电压等于各分电压之和，所以，
滑动变阻器两端的电压：U 滑=U﹣UR=6V﹣2V=4V，由 I=U/R 可得，滑动变阻器接入电路的阻值： R 滑=U 滑
/I=4V/0.1A=40Ω , 则选用变阻器的规格为“50Ω 1.0A” .
五、计算题（本大题共 2 小题， 共 13 分）
23、（1）11V（2）150N
【解析】
（1）闭合开关时，压力传感器 R 和报警器 R0 串联，电压表测报警器 R0 两端的电压，由表格数据可知， 当踏板空载时
（即 F=0N），压力传感器的电阻为 R=45Ω,已知 R0=10Ω,电压表的示数为 2V，则此时电路中的电流为
I= EQ \* jc3 \* hps35 \\al(\s\up 13(U),R)0 = 1EQ \* jc3 \* hps36 \\al(\s\up 11(2),0)EQ \* jc3 \* hps36 \\al(\s\up 11(V),Ω) =0.2A，电源电压为 U= I (R + R0 )= 0.2A X(10Ω + 45Ω) =11V。
0
U, 5V
（2）当报警器开始报警时， R0 两端电压为 U0’=5V，此时电路中的电流为 I’= R0 = 10Ω =0.5A ，则传感器两端的电压 0
U 6V
为 UR= U 一 U EQ \* jc3 \* hps20 \\al(\s\up 4(,),0) =11V-5V=6V，此时传感器 R 的阻值为 R= IR = 0.5A =12Ω,由表格可知， 当传感器的阻值 R=12Ω 时，
1 1
对应的压力 F =25N。因AB：OB=5：1，OA=120cm，则 OB= - OA = - X120cm =20cm，根据杠杆平衡条件得 F ×OA=F
6 6
压 压
F OA 25N 120cm
×OB，则 F = 压 = =150N，即踏板设定的最大压力值为 150N。
踏 踏 OB 20cm
24、（1）3.2×106J（2）20m/s（3）16m/s
【解析】
（1）由题意可知，汽车在 40s 时关闭发动机，所以发动机只在 0~40s 时间内做功。因发动机都是以额定功率运行，发
动机做的功为 W=Pt=80×103W×40s=3.2×106J。
（2）汽车运动时的阻力为车重的 0.2 倍，即f=0.2G=0.2mg=0.2×2×103kg×10N/kg=4000N。由图像可知，汽车在 15~40s
时间内以最大速度做匀速直线运动，受平衡力，则在此时间内发动机的牵引力 F=f=4000N。根据 P=Fv，得 v
最大
P 80103 W
= ─ = =20m/s。
F 4000N
（3）汽车在 15~40s 时间内运动的路程为 s2= v 最大 t=20m/s×25s=500m。由图像可知汽车运动的总时间为 50s，则全程中
s s +s +s 200m+500m+100m
t t 50s
汽车的平均速度为 v= 总 = 1 2 3 = =16m/s。
总 总
六、综合能力题（本大题共 3 小题，共 18 分）
25、 (1)8104 pa
(2) 4104 J 40kw
（3）燥声污染（或大气污染）；
安装消声器（或使用新能源）
【解析】
试题分析： (1)小轿车对水平地面的压力
F=G=mg=800kgx10N／kg=8000N
轿车对水平地面的压强
= Pa
(2)S=2km=2000m
牵引力所做的功 W="FS=2000N" x 2000m=4X106J
（3）燥声污染（或大气污染）；
安装消声器（或使用新能源）
考点：压强的计算、功的计算
点评：解决本题的关键是公式及其变形的灵活运用，还要养成使用新能源，减小环境污染的好习惯.
26、（1）1200N （2）540N （3）1350W （4）4.05W
【解析】
（1）A 完全浸没在水中时排开液体的体积就是 A 的体积，根据阿基米德原理，
F =p gv = 1.0x103 kg / m3 x10N / kg x0.12m3 = 1200N
浮 液
)h ，物
（2）A 完全浸没在水中，提升 A 匀速上升高度 h，则做的有用功W用 =(G 一 F浮 )h ，总功为W总 =(G+G动 一 F浮
= 2100 N
体 A 的重力G = mg = 210kg x10N / kg
G 一 F 2100N 一 1200N
浮 =
G+G 一 F 2100N + G 一 1200N
动 浮 动
W (G 一 F )h
机械效率60%= 用 = 浮 =
W (G+G 一 F )h
总 动 浮
带入计算G = 600N
动
出水后滑轮组有 5 段绳子，假设拉力等于 F，则根据滑轮组省力原则
1
F = (G+G ) = 540N
5 动
(3) A 以 0.5m/s 的速度被匀速提升,根据滑轮组省力费距离，绳子自由端移动的速度v = 5x 0.5m / s = 2.5m / s ，拉力 F
做功的功率 P = Fv = 540Nx 2.5m / s = 1350w
（4）从 A 上表面刚出水面到 A 完全离开水面的过程中， 浮力逐渐减小， 上升相同的高度， 有用功W = (G 一 F )h 随 用 浮
浮力减小而变大．额外功W = G h 不变， 所以效率变大.
额 动
27、电磁感应 省力 3.4×105 2. 7×107 75 10 9.6
【解析】
（1）汽车行驶带动电机逆向发电，机械能转为电能， 电机是利用电磁感应原理进行发电的；
（2）由图可知，O 点为支点，活塞对金属杆的力是阻力， 脚对刹车踏板的力是动力， 且动力臂大于阻力臂，所以这是
一个省力杠杆；
压
（3）人未上车，电动汽车对水平地面的压力为： F =G=mg=1360kg×10N/kg=1.36×104N；
F 1.36 x104 N
电动汽车对地面的压强为： p= —压 = =3.4×105Pa；
S 400 x10-4 m2
总
电动汽车匀速行驶，所以牵引力与阻力平衡，则电动汽车受到的牵引力为： F=f=6%G =0.06×（70kg+70kg+1360kg）
×10N/kg=900N；则电动车行驶 30km，牵引力做的功为： W=Fs=900N×30×103 m=2.7×107J；
由表格数据可知电池容量为 68kW•h ，行驶 30km 时电池剩余容量为 58kW•h，则此过程中电动汽车消耗的电能为： W
W 2.7 107 J
总 W 3.6 107 J
=68kW•h-58kW•h=10kW•h=3.6×107J，则电动汽车电能转化为机械能的转化效率： η= — = =75%；
总
（4）由电路图可知，两个电阻串联，电压表测量 Rv 两端的电压，电流表测量电路中的电流，由图丁可知车速越大，
U
Rv 的阻值越大，由I =
R
可知通过电路的电流越小，由串联分压可知 Rv 两端的电压变大，电压表的示数变大，由图
戊可知，车速为 100km/h 时， Rv 的阻值最大，通过电路的电流最小为 0.2A，RV 消耗的电功率为 2W，RV 的阻值
P 2W
RV1= I EQ \* jc3 \* hps20 \\al(\s\up 6(1),2) = (0.2A)2 =50Ω;电源电压 U=I1（RV1+R）=0.2A×（50Ω+R）①
1
P 2.7W
通过电路的电流为 0.3A，RV 消耗的电功率为 2.7W，RV 的阻值 RV2= I 22 = (0.3A)2 =30Ω , 2
电源电压 U=I2（RV2+R）=0.3A×（30Ω+R）②
由①和②得到 R=10Ω , U=12V，
U 12V
当车速为零时， RV 的电阻最小， 通过电路的电流最大为 0.6A，电路的总电阻 R 总= -I = 0.6A =20Ω , RV 的电阻 RV 小=R
-R=20Ω-10Ω=10Ω;
总
R -10Ω 50Ω-10Ω
图丁是 RV 的阻值与车速成正比，当车速为 75km/h 时， 7EQ \* jc3 \* hps20 \\al(\s\up 5(V),5)m/h = 100km/h ，RV3=40Ω,通过电路的电流
U 12V
I3= R +R = 40Ω+10Ω =0.24A，电压表的示数 U1=I3RV3=0.24A×40Ω=9.6V。 V3
