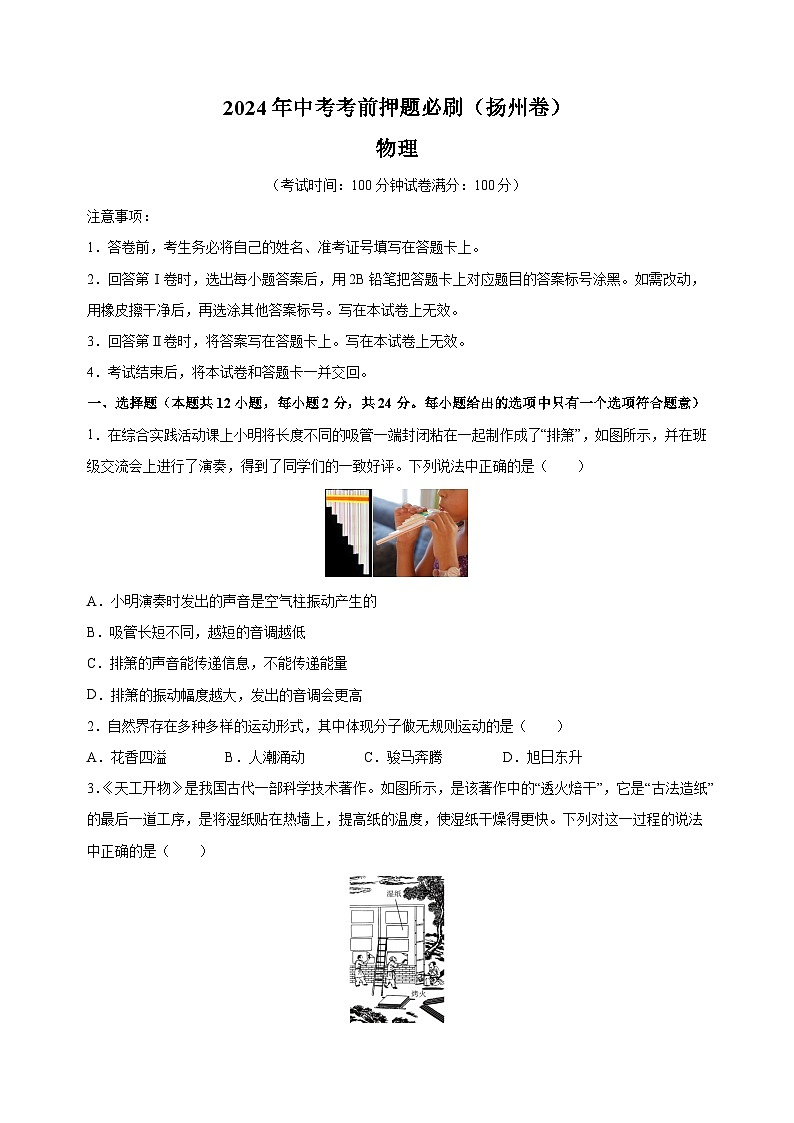

2024年中考考前押题物理必刷卷（扬州卷）（含答案解析）

这是一份2024年中考考前押题物理必刷卷（扬州卷）（含答案解析），共25页。

注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答第Ⅰ卷时，选出每小题答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑。如需改动，用橡皮擦干净后，再选涂其他答案标号。写在本试卷上无效。
3．回答第Ⅱ卷时，将答案写在答题卡上。写在本试卷上无效。
4．考试结束后，将本试卷和答题卡一并交回。
一、选择题（本题共12小题，每小题2分，共24分。每小题给出的选项中只有一个选项符合题意）
1．在综合实践活动课上小明将长度不同的吸管一端封闭粘在一起制作成了“排箫”，如图所示，并在班级交流会上进行了演奏，得到了同学们的一致好评。下列说法中正确的是（ ）
A．小明演奏时发出的声音是空气柱振动产生的
B．吸管长短不同，越短的音调越低
C．排箫的声音能传递信息，不能传递能量
D．排箫的振动幅度越大，发出的音调会更高
2．自然界存在多种多样的运动形式，其中体现分子做无规则运动的是（ ）
A．花香四溢B．人潮涌动C．骏马奔腾D．旭日东升
3．《天工开物》是我国古代一部科学技术著作。如图所示，是该著作中的“透火焙干”，它是“古法造纸”的最后一道工序，是将湿纸贴在热墙上，提高纸的温度，使湿纸干燥得更快。下列对这一过程的说法中正确的是（ ）

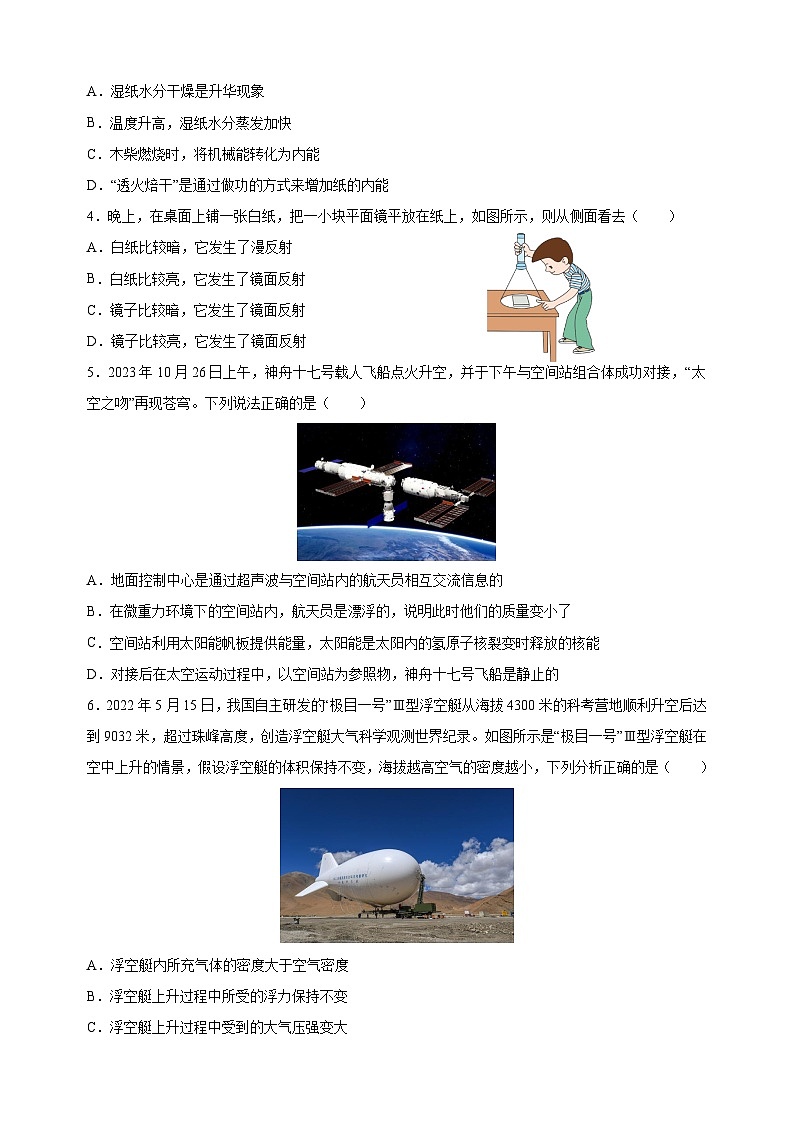

A．湿纸水分干燥是升华现象
B．温度升高，湿纸水分蒸发加快
C．木柴燃烧时，将机械能转化为内能
D．“透火焙干”是通过做功的方式来增加纸的内能
4．晚上，在桌面上铺一张白纸，把一小块平面镜平放在纸上，如图所示，则从侧面看去（ ）
A．白纸比较暗，它发生了漫反射
B．白纸比较亮，它发生了镜面反射
C．镜子比较暗，它发生了镜面反射
D．镜子比较亮，它发生了镜面反射
5．2023年10月26日上午，神舟十七号载人飞船点火升空，并于下午与空间站组合体成功对接，“太空之吻”再现苍穹。下列说法正确的是（ ）
A．地面控制中心是通过超声波与空间站内的航天员相互交流信息的
B．在微重力环境下的空间站内，航天员是漂浮的，说明此时他们的质量变小了
C．空间站利用太阳能帆板提供能量，太阳能是太阳内的氢原子核裂变时释放的核能
D．对接后在太空运动过程中，以空间站为参照物，神舟十七号飞船是静止的
6．2022年5月15日，我国自主研发的“极目一号”Ⅲ型浮空艇从海拔4300米的科考营地顺利升空后达到9032米，超过珠峰高度，创造浮空艇大气科学观测世界纪录。如图所示是“极目一号”Ⅲ型浮空艇在空中上升的情景，假设浮空艇的体积保持不变，海拔越高空气的密度越小，下列分析正确的是（ ）
A．浮空艇内所充气体的密度大于空气密度
B．浮空艇上升过程中所受的浮力保持不变
C．浮空艇上升过程中受到的大气压强变大
D．浮空艇受到的浮力等于它排开空气所受的重力

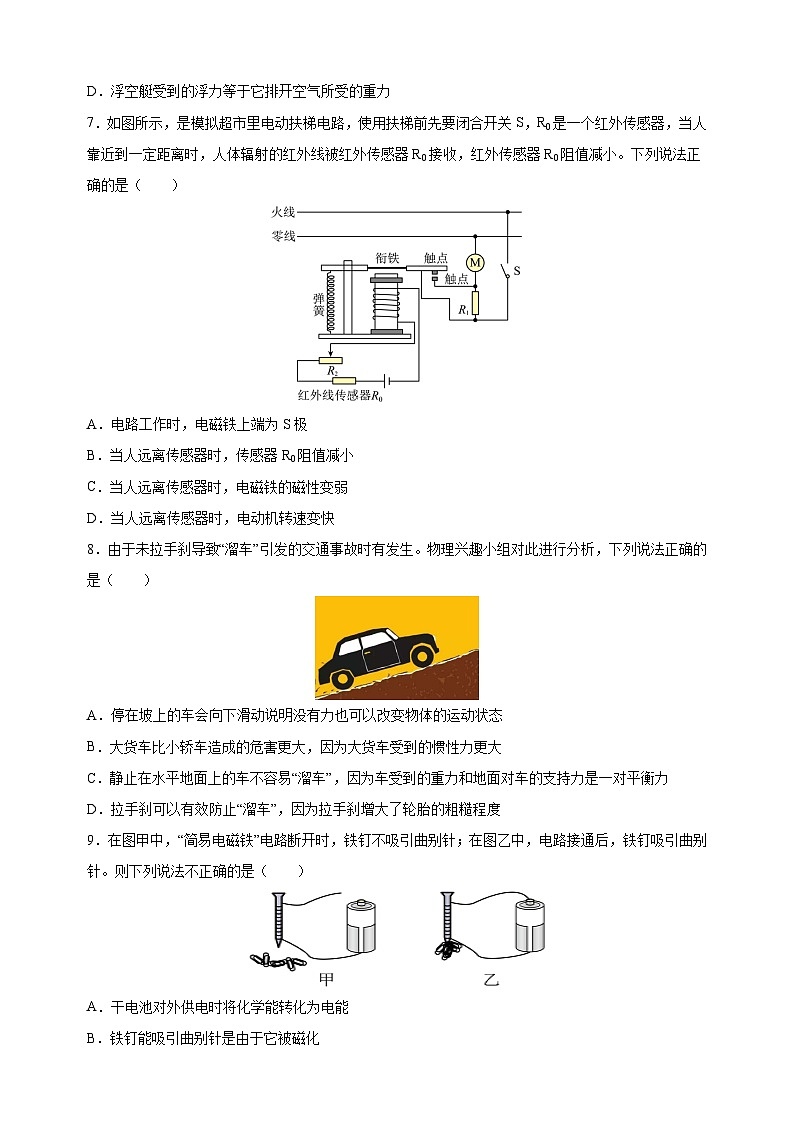

7．如图所示，是模拟超市里电动扶梯电路，使用扶梯前先要闭合开关S，R0是一个红外传感器，当人靠近到一定距离时，人体辐射的红外线被红外传感器R0接收，红外传感器R0阻值减小。下列说法正确的是（ ）
A．电路工作时，电磁铁上端为S极
B．当人远离传感器时，传感器R0阻值减小
C．当人远离传感器时，电磁铁的磁性变弱
D．当人远离传感器时，电动机转速变快
8．由于未拉手刹导致“溜车”引发的交通事故时有发生。物理兴趣小组对此进行分析，下列说法正确的是（ ）
A．停在坡上的车会向下滑动说明没有力也可以改变物体的运动状态
B．大货车比小轿车造成的危害更大，因为大货车受到的惯性力更大
C．静止在水平地面上的车不容易“溜车”，因为车受到的重力和地面对车的支持力是一对平衡力
D．拉手刹可以有效防止“溜车”，因为拉手刹增大了轮胎的粗糙程度
9．在图甲中，“简易电磁铁”电路断开时，铁钉不吸引曲别针；在图乙中，电路接通后，铁钉吸引曲别针。则下列说法不正确的是（ ）
A．干电池对外供电时将化学能转化为电能
B．铁钉能吸引曲别针是由于它被磁化
C．两组实验对比，说明电流具有磁效应
D．电路接通后，导线中的自由电子是从电源的正极流向负极
10．如图甲表示灯泡L和定值电阻R的I-U关系图象。将L和R先后以图乙和图丙两种方式接在同一恒压电源U上，流过它们的电流和它们两端电压如图所示；则下列判断正确的是（ ）
A．I1=I2=I4=I3B．I1=I211．将带皮橘子和剥皮橘子分别放入水中后，带皮的漂浮，剥皮的沉底。若带皮橘子的质量、体积及受到的浮力分别为m1、V1和F1，剥皮橘子的质量、体积及受到的浮力分别为m2、V2和F2，则以下判断正确的是（ ）
A．若m1＞ m2，则F1一定小于F2B．若m1= m2，则F1一定大于F2
C．若V1＜V2，则F1一定大于F2D．若V1＞V2，则F1一定大于F2
12．如图甲所示，电源电压保持不变。电流表A的量程为0-0.6A，电压表V1、V2的量程均为0-3V，滑动变阻器R的规格为“50Ω、2A”，小灯泡的额定电压为2.5V。滑动变阻器的滑片P在某点时，小灯泡正常发光，此时电压表V2的示数为1.5V。在保证电路各元件安全的最大范围内调节滑片P，其中一只电压表与电流表示数的变化图像如图乙所示。下列说法正确的是（ ）
A．小灯泡的功率范围为0.1~1.25WB．电源电压为3V
C．电压表V1的示数变化范围为1.5~3VD．滑动变阻器的取值范围是3~50Ω
二、填空题（本题共8个小题，每空1分，共27分。）
13．在加油站给汽车加油时，会闻到空气中有汽油味，这是由于汽油分子________。在商场购买衣服时，试衣服时人靠近平面镜的过程中，人在镜中像的大小________（选填“变大”“变小”或“不变”）。苏轼诗句“竹外桃花三两枝，春江水暖鸭先知”的情景，鸭子感知春江水暖是通过________的方式。
14．电动自行车行驶中，用左右任意一只手柄刹车时，电动机都会断电停止工作，手柄的作用相当于电路中的________，它们是________（选填“串”或“并”）联的；紧急刹车时，人的身体会向________倾。
15．如图甲是一台单缸四冲程汽油机工作状态示意图，由图甲可以看出，它此时处在________冲程，其能量转化情况与________（选填“乙”或“丙”）图相同。若此汽油机飞轮的转速为3600r/min，汽油机1min对外做功________次；若该汽油机提供的牵引力1min内做功3.6×105J，汽油机能量转化效率为40%，则工作1min需要燃烧汽油________kg。（汽油的热值为q=4.5×107J/kg）
16．如图是医生给心脏病人做手术时用到的一种“人工心脏泵”（血泵）的体外装置，可代替心脏推动血液循环。线圈AB固定在软铁制成的活塞柄上，通电时线圈与活塞柄组成的系统与固定在左侧的磁体相互作用，带动活塞运动。活塞筒通过阀门与血管相通，上端阀门S1只能向外开启，下端阀门S2只能向内开启。某次血液推动阀门S1向外开启时，活塞正在向________（左/右）运动，电流从线圈的________（A/B）端流入，活塞柄的左端是电磁铁的________（N/S）极。
17．家里的电冰箱与电视机是连接的（选填“串联”或“并联”），家中多使用一盏电灯，家中电路的总电阻将（选填“增大”“不变”或“减小”）。傍晚用电高峰时期，小何观察到家中一只标有“220V 48.4W”的白炽灯比正常时暗。他猜测可能是用电高峰期家中实际电压低于220V，实际功率低于额定功率。他想知道此时家中的实际电压，于是关闭家中其它用电器，让该灯单独工作100s，电能表（如图）转盘转了4转，则家中实际电压为________V。
18．如图所示，将一节电池的正负极压入钢丝棉内并迅速离开，钢丝棉会起火燃烧起来。这说明：钢丝棉是________（填“导体”“半导体”或“绝缘体”），将电源的正负极连通，导致电源发生________，电流很大，从而钢丝棉起火燃烧。
19．如1图所示是我国古代科学技术著作《天工开物》记载的水碓（duì）（西汉末年出现的机械）。水流冲击水轮转动，水轮上离支架比较近的板通过碓尾把碓头的石杵举起、落下，不断舂米，如2图所示。
（1）如2图所示水碓可视为不等臂杠杆，为方便舂米，它是按照________（选填“省力”或“费力”）杠杆来设计的，它的支点是图中的________点；（选填“A”、“B”或“O”）
（2）碓头的石杵落下是受到________力的作用效果，落下过程中石杵的惯性________；（选填“变大”、“变小”或“不变”）
（3）水轮一小时可提升质量为3000kg的水升高4m，每分钟水对水轮做功为2400J，g取10N/kg，忽略摩擦力，水轮旋转一小时提升水所做的有用功为________J，总功为________J。
20．在如图甲所示的电路中，电源电压保持不变，闭合开关S后，滑片P从b端移动到a端的过程中，电压表示数U与电流表示数I的关系图像如图乙所示，定值电阻R1的阻值为________Ω，电源电压为________V，当滑片P在中点时，1min内电路消耗的电能为________J。
三、解答题（本题共9个小题，共49分。其中22、23题应写出必要的解题过程）
21．（6分）按要求作图：
（1）如图甲，重型订书机上端手柄为一杠杆。O为支点，A为动力作用点，B为阻力作用点，其简化工作原理如图乙所示，请在图乙中作出作用在A点的最小动力F1，作用在B点的阻力臂l2。
（2）网课学习期间，东东由于不注意用眼卫生，配带上了近视眼镜。如图所示是他利用眼镜和平面镜做的光学实验。请帮他完成光路图。
（3）如图示的A、B为两个通电螺线管，ab处是电池，通电时小磁针（黑端为N极）能在图示位置静止，标出电池ab的正负极及通电螺线管A的线圈绕法。
22．（3分）如图为我国自行研制的052d型导弹驱逐舰，该舰经常担负我军近海和远海的巡航任务。已知驱逐舰的最大航速为54km/h，满载时排水量达9×108kg，海水密度约为1.0×103kg/m3，g取10N/kg。求：
（1）若声呐探测器在水下10m深处，则声呐探测器所受海水压强为多少？
（2）驱逐舰满载时受到海水的浮力是多少？
（3）当驱逐舰所受浮力为8×107N时排开水的体积是多少？
23．（6分）随着科技创新教育在全市广泛开展，我校已配置了如图甲所示的3D打印笔。3D打印笔通过加热，挤出热熔的塑胶，然后在空气中迅速冷却，最后凝固成稳定的形状。此打印笔有快、慢两挡，其内部简化电路如图乙所示，将该3D打印笔单独接入装有如图丙所示电能表的家庭电路中正常工作。快挡打印2min，电能表指示灯闪烁8次，刚好将15g的塑胶从20℃加热到260℃。已知该3D打印笔慢挡打印功率为22W，R1、R2是用于发热的定值电阻，塑胶的比热容为2×103J/（kg∙℃）且保持不变。问：
（1）3D灯印笔快挡的电功率有多大？
（2）3D打印笔快挡打印时的热效率有多大？
（3）R1的阻值有多大？
24．（5分）同学们在探究“冰的熔化特点”和“水的沸腾”实验。
（1）如图甲所示，是小明根据实验数据作出的冰加热直至水沸腾时温度随时间变化的图像，分析图像可知，冰是________（选填“晶体”或“非晶体”）；
（2）图甲中，________（选填“AB”、“BC”或“DE”）段为冰的熔化过程，在熔化过程中物体的内能________（选填“增大”、“减小”或“不变”）；
（3）某时刻温度计的示数如图乙所示，此时________图（选填“丙”或“丁”）为水中气泡的变化情况；
（4）分析图像可知，冰熔化前后温度变化的快慢不同，由图像中的数据可计算冰与水的比热容之比为________。
25．（6分）小明做“探究凸透镜成像规律”的实验：

（1）如图所示是两束激光分别射向并通过甲、乙两透镜的传播路径，小明应该选择________（选填“甲透镜”或“乙透镜”）进行实验；
（2）小明利用太阳光测量凸透镜的焦距，方法如图甲所示，他注意到让凸透镜正对阳光，但没有仔细调节纸片与透镜的距离，在纸片上的光斑并不是最小时，就测出了光斑到凸透镜中心的距离L，那么，凸透镜的实际焦距为________；
A．一定小于LB．一定大于LC．可能等于LD．可能小于L、也可能大于L
（3）如图乙所示，经过调节后，此时在光屏上得到一清晰的像，________就是利用这一成像规律工作的。若遮去凸透镜的上面一半，则光屏上所成的像将________；（选填“完整”或“不完整”）
（4）对于焦距相同的凸透镜，一个物距应该对应唯一的像距，但从各组汇报数据中发现，物距均为12.00cm时，有三个小组所测像距分别为23.00cm，24.00cm，26.00cm。若他们的数据差别不是因为长度测量误差导致的，你认为出现这种情况的操作原因是________________；
（5）小明认为：凸透镜成实像时，不但像与物上下是颠倒的，而且左右也是相反的。请你设计一种简单的方法验证小亮的观点________________。
26.（4分）有一捆粗细均匀、横截面积为2.5×10-4m2的金属丝，质量m=89kg。根据以下方案可以测出它的长度。
（1）方案一：
①选取一段金属丝，用天平测量其质量，当天平平衡时，放在右盘中的砝码和游码在标尺上的位置如图所示，其质量m1=________g；
②用量筒和水测出这段金属丝的体积为6cm3；
③金属丝的密度是________kg/m3；
④这捆金属丝的长度是________km。
（2）方案二：
直接测出操作①中选取的那段金属丝的长度l1，算出这捆金属丝的总长度l总=________（用m、m1和l1表示）。
27．（6分）发电机是如何发电的呢？同学们用如图所示的装置进行探究。
（1）当导体ab静止悬挂起来后，闭合开关，灵敏电流计G指针不偏转________（选填“有”或“无”）电流产生；
（2）小芳无意间碰到导体ab，导体ab晃动起来，小明发现电流表指针发生了偏转，但小芳说：“不一定，还要看导体怎样运动”。为验证猜想，并把观察到的现象记录如下：
分析实验现象后，同学们一致认为小芳的观点是________（选填“正确”或“错误”）的，比较第2、3次实验现象发现，产生的电流的方向跟________有关；比较第3、6次实验现象发现，产生的电流的方向还跟________有关；
（3）在整理器材时，小明未断开开关，先撤去蹄形磁铁，发现电流表的指针都偏转，请教老师后得知，只要闭合电路的一部分导体在磁场中做________运动，电路中就会产生感应电流，这就是发电机发电的原理，此原理最早由英国物理学家________发现。
28．（6分）某中学两支物理小组的同学，在实验室中验证阿基米德原理。
（1）方案一，小刚用石块按如图甲实验步骤依次进行实验（图1甲C图中倾斜的烧杯代替了溢水杯）。由图可知，石块浸没在水中受到的浮力，F浮＝________N，排开水的重力G排＝________N，发现F浮≠G排，造成这种结果的原因可能是________（选填下列字母序号，多选）；
A．最初自制溢水杯中的水未装至溢水口
B．整个实验过程中，弹簧测力计都没有校零
C．步骤C中，石块浸没后，碰触到溢水杯底部
（2）方案二，如图1乙，小明将装满水的溢水杯放在升降台C上，用升降台来调节溢水杯的高度。当小明逐渐调高升降台，发现随着重物浸入水中的体积越来越大，弹簧测力计A的示数________（选填“增大”“减小”或“不变”），且弹簧测力计A的示数变化量等于B的示数变化量，从而证明了F浮＝G排；为了多次实验得到普遍规律，方案________（选填“一”或“二”）的操作更加简便；
（3）然后小明想利用阿基米德原理测量某实心金属块的密度，实验步骤如下：
①让小空筒漂浮在盛满水的溢水杯中，如图2甲；
②将金属块浸没在水中，测得溢出水的体积为12mL，如图2乙；
③将烧杯中12mL水倒掉，从水中取出金属块，并将溢水杯的水加满至如图2丙；
④将金属块放入小空筒，小空筒仍漂浮在水面，测得此时溢出水的体积为36mL，如图2丁；
则被测金属块的密度是________kg/m3。
29．（7分）小明做测定“小灯泡的电功率”实验时，所用器材有电压为6V的电源，额定电压为2.5V的小灯泡，以及符合实验要求的滑动变阻器、电流表、电压表、开关和导线。图1甲是小明没有连接完的实物电路。
（1）请你用笔画线代替导线，帮小明将实物图1甲的电路连接完整；
（2）小明连好电路闭合开关，移动变阻器滑片P，发现小灯泡始终不亮，但电压表有示数，电流表无示数，则故障的原因可能是________（选填“小灯泡”或“滑动变阻器”）出现断路；
（3）小明排除故障后闭合开关，移动滑片P到某处，电压表的示数如图1乙所示为________V，要测量小灯泡的额定功率，应将滑片P向______端滑动（选填“左”或“右”）；
（4）小明通过移动滑片P，分别记下了多组对应的电压表和电流表的读数，并绘制成了图2所示的U-I图像。根据图像提供的信息，可计算出小灯泡的额定功率是________W，当加在小灯泡两端的电压为1.5V时，小灯泡的电阻是________Ω；
（5）小明对图2所画的图像产生了困惑，根据欧姆定律，在电阻不变时，电流与电压成正比，所连成的线应是一条直线，而实际却不是这样，请你替小明简单解释一下。你的简单解释是________________。
序号
磁体摆放方向
ab运动方向
电流计指针偏转情况
1
N极在上
竖直上下运动
不偏转
2
水平向左运动
向右偏转
3
水平向右运动
向左偏转
4
N极在下
竖直上下运动
不偏转
5
水平向左运动
向左偏转
6
水平向右运动
向右偏转
参考答案
一、选择题（本题共12小题，每小题2分，共24分。每小题给出的选项中只有一个选项符合题意）
1．A
【详解】A．管乐器是靠空气柱振动发声的，所以小明演奏时发出的声音是空气柱振动产生的，故A正确；
B．吸管长短不同，越短的，振动频率高，音调越高，故B错误；
C．声音可以传递信息和能量，所以排箫的声音能传递信息，能传递能量，故C错误；
D．根据响度和振幅的关系可知，排箫的振动幅度越大，发出的响度会更大，故D错误。
故选A。
2．A
【详解】A．花香四溢是花香分子的无规则运动的结果，故A符合题意；
BCD．人潮涌动、骏马奔腾、旭日东升指的是物体的机械运动，不是分子运动，故BCD不符合题意。
故选A。
3．B
【详解】A．湿纸水分干燥，水由液态变为气态，是汽化现象，故A错误；
B．升高温度、增加表面积都可以使蒸发加快，故B正确；
C．木柴燃烧时，将化学能转化为内能和光能，故C错误；
D．“透火焙干”时将湿纸贴在热墙上，提高纸的温度，使湿纸干燥得更快，是通过热传递的方式来增加纸的内能，故D错误。
故选B。
4．C
【详解】AB．白纸表面粗糙，表面会发生漫反射，各个方向都有，则从侧面看去，白纸的反射光线进入人眼的较多，白纸比较亮；故AB不符合题意；
CD．镜子表面光滑，发生镜面反射，反射后几乎还是向上的，从侧面看去几乎接收不到镜子的反射光线，所以镜子会比较暗；故C符合题意，D不符合题意。
故选C。
5．D
【详解】A．地面与太空相距比较远，且太空是一个真空环境，地面控制中心是通过电磁波与空间站内的航天员相互交流信息的，故A错误；
B．物体的质量不随形状、状态、位置和温度的改变而改变。在微重力环境下的空间站内，航天员是漂浮的，但他们的质量不变，故B错误；
C．在太阳内部，氢原子核在超高温下发生聚变释放出巨大的核能，而不是裂变，故C错误；
D．对接后在太空运动过程中，以空间站为参照物，神舟十七号与飞船位置不变，神舟十七号是静止的，故D正确。
故选D。
6．D
【详解】A．浮空艇从地面由静止升空，受到的浮力大于重力，即
根据阿基米德原理可得
已知浮空艇的体积保持不变，即
则
即浮空艇内充入的气体的密度小于空气的密度，故A错误；
B．根据阿基米德原理可知，浮空艇受到的浮力为
又因
即大小不变，g不变，空气密度随高度的增加而减小，所以F浮变小，故B错误；
C．海拔越高，大气压强越小，所以浮空艇上升过程中大气对它的压强越来越小，故C错误；
D．由阿基米德原理可知
即浮空艇上升过程中受到的浮力等于它排开空气的重力，故D正确。
故选D。
7．C
【详解】A．如图，电流从电磁铁的下端进入，根据安培定则可以判断电磁铁的上端是极，下端是极，故A错误；
BCD．闭合开关，控制电路中两电阻串联接入电路，当人靠近到一定距离时，人体辐射的红外线被红外传感器接收，红外传感器阻值减小，总电阻减小，电源电压不变，根据欧姆定律可知电路电流变大，电磁铁的磁性增强，吸引衔铁，动触头和静触头接通，工作电路的定值电阻短路，只有电动机接在电路中，电动机电压变大，电动机转动速度变快。所以，当人远离传感器时，传感器阻值变大，电磁铁的磁性变弱，电动机转速变慢。故C正确，BD错误。
故选C。
8．C
【详解】A．力是改变物体运动状态的原因，停在坡上的车会向下滑动是因为受到力的作用，故A错误；
B．大货车比小轿车造成的危害更大，因为大货车质量大，动能大，惯性也大，惯性不是力，不能说受到惯性力，故B错误；
C．静止在水平地面上的车受到的重力和地面对车的支持力大小相等、方向相反、作用在同一直线上、作用在同一物体上，是一对平衡力，故C正确；
D．拉手刹可以有效防止“溜车”，因为拉手刹限制了车轮的滚动，变滚动摩擦为滑动摩擦，增大了摩擦力，轮胎的粗糙程度并不变，故D错误。
故选C。
9．D
【详解】A．电源是提供电能的装置，干电池对外供电时将化学能转化为电能，故A正确，不符合题意；
B．能够吸引铁钴镍的物质具有磁性，铁钉能吸引曲别针是由于它被磁化，故B正确，不符合题意；
C．“简易电磁铁”电路断开时，铁钉不吸引曲别针；在图乙中，电路接通后，铁钉吸引曲别针，说明电流具有磁效应，故C正确，不符合题意；
D．电路接通后，导线中的自由电子是从电源的负极流向正极，与电流方向相反，故D正确，符合题意。
故选D。
10．C
【详解】由图乙可知，灯泡和定值电阻串联，根据串联电路的电流特点可知，通过灯泡的电流等于通过定值电阻的电流，即
由图甲可知，当电流相等时，灯泡的两端电压大于定值电阻的两端电压，即
根据串联电路的电压特点可知
由图丙可知，灯泡和定值电阻并联，根据并联电路的电压特点可知，灯泡的两端电压等于定值电阻的两端电压，等于电源电压，即
因此可得
由图甲可知，当灯泡的两端电压等于定值电阻的两端电压时，通过定值电阻的电流大于通过灯泡的电流，即
根据乙丙两图，对于同一灯泡，其在并联时的两端电压大于其在串联时的两端电压，根据欧姆定律可得
所以有
故C正确，ABD错误。
故选C。
11．B
【详解】A．若比大，说明带皮橘子比剥皮橘子重力大，图示带皮橘子漂浮，剥皮橘子沉底，带皮橘子浮力等于重力m1g，剥皮橘子浮力小于重力m2g，所以，故A错误；
B．若，说明带皮橘子与剥皮橘子重力相等，图示带皮橘子漂浮，剥皮橘子沉底，带皮橘子浮力等于重力mg，剥皮橘子浮力小于重力mg，即，故B正确；
C．若，说明带皮橘子比剥皮橘子体积小，则带皮橘子漂浮时排开水的体积小，根据公式可知，带皮橘子浮力小于剥皮橘子浮力，故C错误；
D．若，说明带皮橘子比剥皮橘子体积大，带皮的漂浮，剥皮的沉底。不能比较得出排开水的体积的大小关系，故不能得出带皮橘子浮力一定大于剥皮橘子浮力的结论，故D错误。
故选B。
12．A
【详解】
由电路图可知，灯泡与滑动变阻器串联，电压表V1测灯泡两端的电压，电压表V2测变阻器两端的电压，电流表测电路中的电流。
AC．由串联电路的分压原理可知，当滑动变阻器接入电路中的电阻变大时，其分得的电压变大，即电压表V2的示数变大，此时电路中的总电阻变大，由可知，电路中的电流变小，由串联电路的电压特点可知，灯泡L两端的电压变小，即电压表V1的示数变小，由图乙可知，当电压表的示数增大时，电流表的示数减小，则图像为滑动变阻器的I﹣U图像；由图乙知当变阻器两端电压最大即UP大＝3V时，灯泡两端电压最小即
UL小＝U﹣UP大＝4V﹣3V＝1V
为保证灯泡长期工作，灯泡两端电压最大为其额定电压，所以电压表V1的示数变化范围为1~2.5V。当电路中的电流I小＝0.1A，灯泡两端的电压为
U'L＝U﹣UP大＝4V﹣3V＝1V
灯泡的最小功率为
PL小＝U'L×I小＝1V×0.1A＝0.1W
当电路中的电流I大＝0.5A，灯泡两端的电压UL＝2.5V，灯泡的最大功率为
PL大＝UL×I大＝2.5V×0.5A＝1.25W
所以小灯泡的功率范围为0.1~1.25W，故A正确，C错误；
B．由题意可知，滑动变阻器的滑片P在某点时，小灯泡正常发光，此时电压表V2的示数UP＝1.5V，灯泡两端的电压为
UL＝UL额＝2.5V
因串联电路中总电压等于各分电压之和，所以，电源的电压为
U＝UL+UP＝2.5V+1.5V＝4V
故B错误；
D．由图乙知变阻器电阻最大时，其两端电压UP大＝3V时，电路中的电流I小＝0.1A，则滑动变阻器接入电路中的最大阻值为
当变阻器接入电路的阻值最小时，其两端电压UP小＝1.5V，电路中的电流I大＝0.5A，则滑动变阻器接入电路中的最小阻值为
所以滑动变阻器的取值范围是3Ω～30Ω，故D错误；
故选A。
二、填空题（本题共8个小题，每空1分，共27分。）
13．在不停地做无规则运动不变热传递
【详解】[1]闻到空气中有汽油味为扩散现象，说明构成物质的分子不停地做匀速直线运动。
[2]根据平面镜成像规律，可知物与像大小相等，所以人靠近平面镜的过程中，人在镜中像的大小不变。
[3]鸭子感知春江水暖，是因为鸭子吸收江水的热量，温度升高，是通过热传递的方式改变鸭子的内能。
14．开关串前
【详解】[1]开关串联电路中，能起到控制电路中电流通断的作用，电动自行车行驶中，用左任意一只手柄刹车时，电动机都会断电停止工作，所以这车钥匙手柄的作用其实就是一个开关。
[2]任一只手柄刹车时，该手柄上的开关立即断开、电动机停止工作说明两开关相互影响、不能独立工作即为串联。
[3]行驶中的自行车紧急刹车时，车上的人下半身随车停止运动，而上半身由于惯性要保持原来的状态继续向前运动，所以人会向前倾。
15．做功丙 1800 0.02
【详解】[1]观察图甲可知，两个气门都关闭，火花塞点火，活塞向下运动，因此是做功冲程。
[2]在热机的做功冲程中，高温高压燃气的内能转化为活塞的机械能；乙图是用力将活塞压下，活塞对空气做功，温度升高，棉花就会燃烧，即是将机械能转化为内能的过程；丙图对试管中的水加热，加快水的蒸发，体积膨胀，使塞子飞出去，是将内能转化为机械能；因此与做功冲程原理相同的是丙实验。
[3]汽油机的转速为3600r/min，说明1min内汽油机曲轴的转动3600r，完成7200个冲程，对外做功1800次。
[4]由得
由Q放＝mq可知，需要燃烧汽油的质量
16．右 B N
【详解】[1][2][3]某次血液推动阀门S1向外开启时，表明活塞内压强变大，则活塞正在向右运动，线圈受到了斥力的作用，即线圈左端为N极，根据安培定则，右手四指顺势握住线圈，大拇指所示方向为N极，四指方向为电流方向，故电流从线圈的B端流入，活塞柄的左端是电磁铁的N极。
17．并联减小 200
【详解】[1][2]家庭电路中，各用电器是并联的，故电冰箱与电视机是并联的；家中多使用一盏电灯，家庭电路的总电流会变大，根据，家庭电路的电压不变，总电阻减小。
[3]由图可知，电能表转盘转了4转，消耗的电能为
灯泡的实际功率是
灯泡的电阻为
实际电压为
18．导体短路
【详解】[1][2]电池压入钢丝棉内，钢丝棉会起火燃烧，是因为钢丝棉是导体，将电池的正负极连接，导致电源发生短路，电流很大，产生大量的热量，让钢丝棉温度升高达到燃点从而燃烧。
19．费力 O 重不变
【详解】（1）[1][2]依题意得，水流冲击水轮转动，水轮上离支架比较近的板通过碓尾把碓头的石杵举起、落下，则图2中的O点为支点。由图2得，动力臂小于阻力臂，则水碓是按照费力杠杆来设计的。
（2）[3]力可以改变物体的运动状态，碓头的石杵落下是受到重力的作用效果。
[4]落下过程中石杵的质量不变，惯性不变。
（3）[5]水轮旋转一小时提升水所做的有用功为
[6]总功为
20．10 6 108
【详解】[1][2]闭合开关S后，两电阻串联，电压表测滑动变阻器两端的电压，电压表示数U与电流表示数I的关系图像如图乙所示，当滑动变阻器接入最大电阻时，两端电压为4V，电流为0.2A，则电源电压为
①
当滑动变阻器接入电阻为0时，两端电压为0，电流为0.6A，则电路为R1的简单电路，电源电压为
②
故联立①②可得，。
[3]当滑动变阻器接入最大电阻时，两端电压为4V，电流为0.2A，滑动变阻器最大阻值为
故当滑片P在中点时，电路中电流为
1min内电路消耗的电能为
三、解答题（本题共9个小题，共49分。其中22、23题应写出必要的解题过程）
21．
（1） （2）
（3）
【解析】（1）在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，因此OA作为动力臂时最长；动力的方向应该垂直于动力臂向下，过点A垂直于OA向下作出最小动力F1的示意图，B点的作用力方向竖直向上，从O点到阻力作用线的垂直距离是阻力臂l2，如图所示：
（2）平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点；该折射光线入射到平面镜上，先过入射点垂直平面镜画出法线，再根据反射角等于入射角画出反射光线，如图所示：
（3）小磁针N极向下，因小磁针静止时，N极方向沿磁感线的方向，故A螺线管的右侧为S极，左端为N极，B螺线管的左端为S极，右端为N极，由安培定则可知电源b端为正极，a端为负极，电流应从B螺线管的右后方流入，故极性及导线的绕向如图
22．（1）1×105Pa；（2）9×109N；（3）8×103m3
【详解】解：（1）声呐探测器所受海水压强
p=ρgh=1.0×103kg/m3×10N/kg×10m=1×105Pa
（2）由题意可知，驱逐舰处于漂浮状态，浮力等于重力，因此受到的浮力
F浮=G排=m排g=9×108kg×10N/kg=9×109N
（3）根据F浮=ρ液V排g可知，当驱逐舰所受浮力为8×107N时排开水的体积
答：（1）声呐探测器所受海水压强为1×105Pa；
（2）驱逐舰满载时受到海水的浮力是9×109N；
（3）驱逐舰所受浮力为8×107N时排开水的体积是8×103m3。
23．（1）80W；（2）75%；（3）1595Ω
【详解】解：（1）3000imp/（kW∙h）是指电路中每消耗1 kW∙h的电能，电能表指示灯闪烁3000次，指示灯闪烁8次，3D打印笔消耗的电能
3D打印笔快挡打印时的电功率为
（2）15g的塑胶从20℃加热到260℃吸收的热量为
Q吸=cmΔt=2×103J/（kg∙℃）×15×10-3kg×（260℃-20℃）=7200J
3D打印笔快挡打印时的热效率为
（3）根据电路图可知，当开关接1、2时，R1与R2串联，电路中电阻较大；当开关接2、3时，电路为R2的简单电路，电路中电阻较小，根据可知，总电阻越大，功率越小，故开关接1、2时为低温挡，接2、3时为高温挡；当开关接2、3时，电路为R2的简单电路，此时电路中R2的电阻
当开关接1、2时，R1与R2串联，此时电路中的总电阻
因串联电路中总电阻等于各分电阻之和，所以
R1=R总-R2=2200Ω-605Ω=1595Ω
答：（1）3D打印笔快挡的电功率为80W；
（2）3D打印笔快挡打印时的热效率为75%；
（3）R1的阻值为1595Ω。
24．晶体 BC 增大丁 1∶2
【详解】（1）[1]图甲中，冰的温度升高到B点开始熔化，C点时，熔化完成，熔化过程温度保持不变，是晶体。
（2）[2]图甲中，AB段是冰吸热，BC段是熔化过程，CD段水吸热，温度升高到D点时，开始沸腾。
[3]在熔化过程中，冰的温度不变，但需要不停吸收热量，内能增大，所以在熔化过程，物体的内能增大。
（3）[4]由图乙知，温度计的分度值为1摄氏度，示数为98摄氏度，而由图甲知，水的沸点为100摄氏度，所以水在图乙时刻，尚未沸腾，气泡在上升过程中变小最后消失，所以是图丁的情况。
（4）[5]由图甲知，冰由-40摄氏度升高到0摄氏度，用时2min，水由0摄氏度升高到20摄氏度，用时
t时=10min-8min=2min
所以相同的时间，即吸收相同热量时，冰和水升高的温度之比
冰熔化成水的过程，质量不变，据得
25．甲透镜 D 照相机完整光屏上还没有出现清晰的像就测像距沿垂直于光具座方向吹动烛焰，观察光屏上像的晃动方向是否与烛焰的晃动方向相反
【详解】（1）[1]如图所示，甲透镜的传播路径具有会聚作用，甲透镜为凸透镜，乙透镜的传播路径具有发散作用，乙透镜为凹透镜，应该选择甲透镜进行实验。
（2）[2]让凸透镜正对阳光，但没有仔细调节纸片与透镜的距离，在纸片上的光斑并不是最小时，此点可能在焦点前，也可能在焦点后，故凸透镜的实际焦距可能小于L、也可能大于L，故D符合题意，ABC不符合题意。
故选D。
（3）[3]如图乙所示，物距大于像距，所成的像为倒立、缩小的实像，照相机就是利用这一成像规律工作的。
[4]遮去凸透镜的上面一半，不会影响透镜成像，由于物距不变，像距不变，像的位置不变，则光屏上的像和原来相比，像仍完整但会变暗。
（4）[5]对于同一凸透镜，物距一定，像距一定，而小组实验数据的不同，数据差别不是因为长度测量误差导致的，其原因可能是光屏上还没有出现清晰的像就测像距。
（5）[6]沿垂直于光具座方向吹动烛焰，观察光屏上像的晃动方向是否与烛焰的晃动方向相反。
26．53.4 0.04
【详解】（1）[1]如图，标尺的分度值为0.2g，金属丝的质量为53.4g。
[2]金属丝的密度是
[3]这捆金属丝的长度是
（2）[4]根据题意可知
故，这捆金属丝的总长度为
27．无正确导体的运动方向磁场方向切割磁感线法拉第
【详解】（1）[1]当导体ab静止悬挂起来后，闭合开关，此时导体没有做切割磁感线运动，灵敏电流计G指针不偏转，说明电路中无电流产生。
（2）[2][3][4]根据表格中的信息可知，当导体在磁场中运动时，电流计指针不一定偏转，说明不一定产生电流，故小芳的观点是正确的；比较第2、3次实验现象发现，磁场方向相同，导体运动的方向不同，产生电流的方向不同，即产生的电流的方向跟导体运动方向有关；比较第3、6次实验现象发现，导体运动的方向相同，磁场方向不同，产生电流的方向不同，即产生的电流的方向还跟磁场方向有关。
（3）[5][6]电路闭合时，不论是导体运动还是磁体运动，只要闭合电路中导体做切割磁感线运动，导体中就有感应电流产生，这种现象是电磁感应，此原理最早由英国物理学家法拉第发现的。
28．2 1.9 AC 减小二 3×103
【详解】（1）[1]由步骤A、C可知，石块受到的浮力为
F浮＝F1﹣F3＝5N﹣3N＝2N
[2]由步骤B、D可知，排开的水重为
G排＝F4﹣F2＝2.9N﹣1N＝1.9N
[3]A．当水未装至溢水杯溢水口时，石块排开的水不能全部流入小桶中，溢出的水重小于浮力，故A符合题意；
B．整个过程中，若测力计未校零，会导致各个数值偏差相同，由此计算得出所受的浮力和排开液体的重力仍相等，故B不符合题意；
C．若石块触碰溢水杯底，导致浮力测量值偏大，大于排开水所受的重力，故C符合题意。
故选AC。
（2）[4]测力计A示数等于物重与其所受浮力的差值。物重不变，重物浸入水中的体积越大，排开水的体积越大，根据阿基米德原理可得，物体受到的浮力越大，则测力计的示数越小。
[5]方案一一次只能得到一组数据，方案二可以在实验过程中采集多组数据，因此操作更方便。
（3）[6]将金属块浸没在盛满水的溢水杯中时，溢出了12mL水，可知金属块体积为12cm3。将金属块从水中取出，再将溢水杯的水加满，然后将金属块放入小筒中，又溢出了36mL的水，说明将金属块放入浮在水面上的小筒中，排开水的体积
V排＝36mL＝36cm3
则金属块的质量为
m金=G金g＝F浮g=ρ水gV排g＝1g/cm3×36cm3＝36g
金属块的密度为
ρ金＝m金V金＝36g12cm3＝3g/cm3＝3×103kg/m3
29．小灯泡 2.2 右 0.5 10 灯丝的电阻随温度的升高而增大
【详解】（1）[1]电压表应与灯泡并联，灯泡的额定电压为2.5V，所以电压表可选择0~3V的量程，如图所示：
（2）[2]灯泡不亮，电流表无示数，则电路中无电流，说明电路中某处断路，电压表有示数，则与电压表并联的小灯泡断路。
（3）[3][4]由图乙知，电压表的量程为0~3V，分度值为0.1V，示数为2.2V，低于额定电压2.5V，根据串联分压可知，应减小滑动变阻器两端的电压，即应减小滑动变阻器的阻值，所以将滑片向右端滑动。
（4）[5]小灯泡的额定电压为2.5V，由图2知，当U=2.5V时，I=0.2A，所以小灯泡的额定功率
P=UI=2.5V×0.2A=0.5W
[6]由图2知，当加在小灯泡两端的电压为1.5V时，通过小灯泡的电流为0.15A，则小灯泡的电阻是
（5）[7]由于灯丝的电阻随温度的升高而增大，灯泡两端的电压越大，灯丝的温度越高，灯丝的电阻越大，所以图像不是一条直线。
