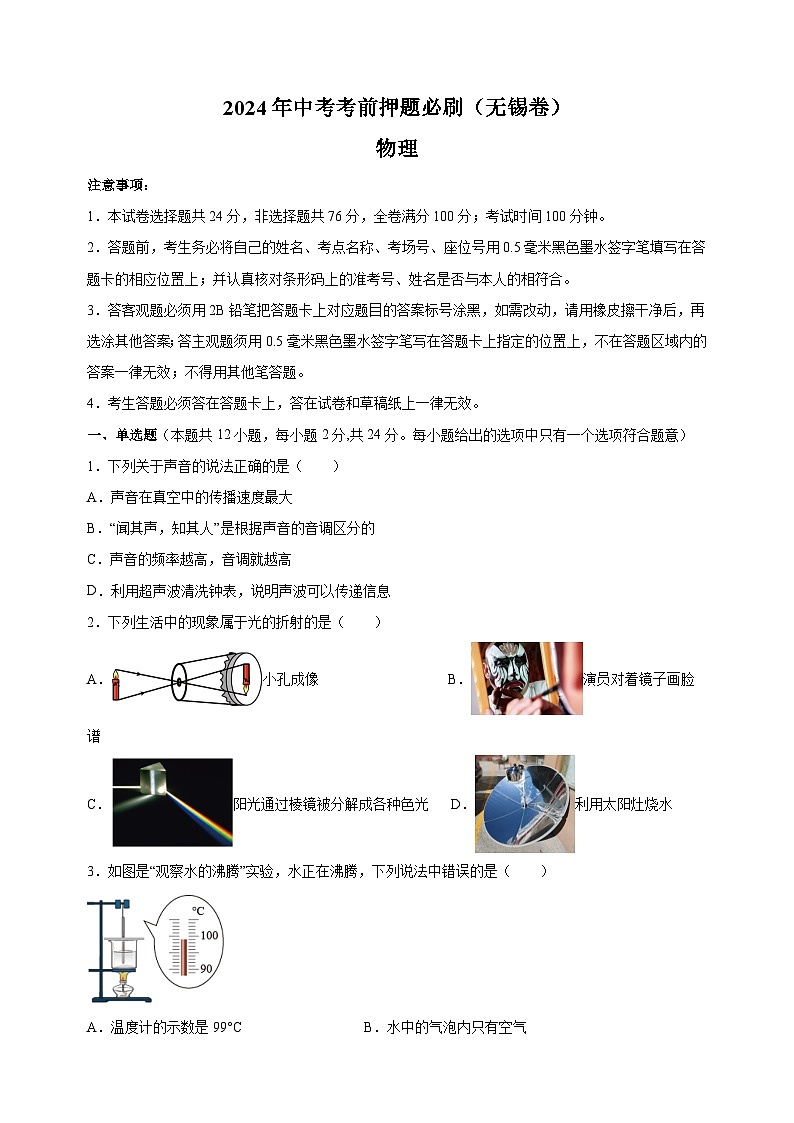

2024年中考考前押题物理必刷卷（无锡卷）（含答案解析）

这是一份2024年中考考前押题物理必刷卷（无锡卷）（含答案解析），共21页。试卷主要包含了关于下列四幅图说法正确的是等内容，欢迎下载使用。
注意事项：
1．本试卷选择题共24分，非选择题共76分，全卷满分100分；考试时间100分钟。
2．答题前，考生务必将自己的姓名、考点名称、考场号、座位号用0.5毫米黑色墨水签字笔填写在答题卡的相应位置上；并认真核对条形码上的准考号、姓名是否与本人的相符合。
3．答客观题必须用2B铅笔把答题卡上对应题目的答案标号涂黑，如需改动，请用橡皮擦干净后，再选涂其他答案；答主观题须用0.5毫米黑色墨水签字笔写在答题卡上指定的位置上，不在答题区域内的答案一律无效；不得用其他笔答题。
4．考生答题必须答在答题卡上，答在试卷和草稿纸上一律无效。
一、单选题（本题共12小题，每小题2分,共24分。每小题给出的选项中只有一个选项符合题意）
1．下列关于声音的说法正确的是（ ）
A．声音在真空中的传播速度最大
B．“闻其声，知其人”是根据声音的音调区分的
C．声音的频率越高，音调就越高
D．利用超声波清洗钟表，说明声波可以传递信息
2．下列生活中的现象属于光的折射的是（ ）
A．小孔成像B．演员对着镜子画脸谱
C．阳光通过棱镜被分解成各种色光D．利用太阳灶烧水
3．如图是“观察水的沸腾”实验，水正在沸腾，下列说法中错误的是（ ）
A．温度计的示数是99°CB．水中的气泡内只有空气

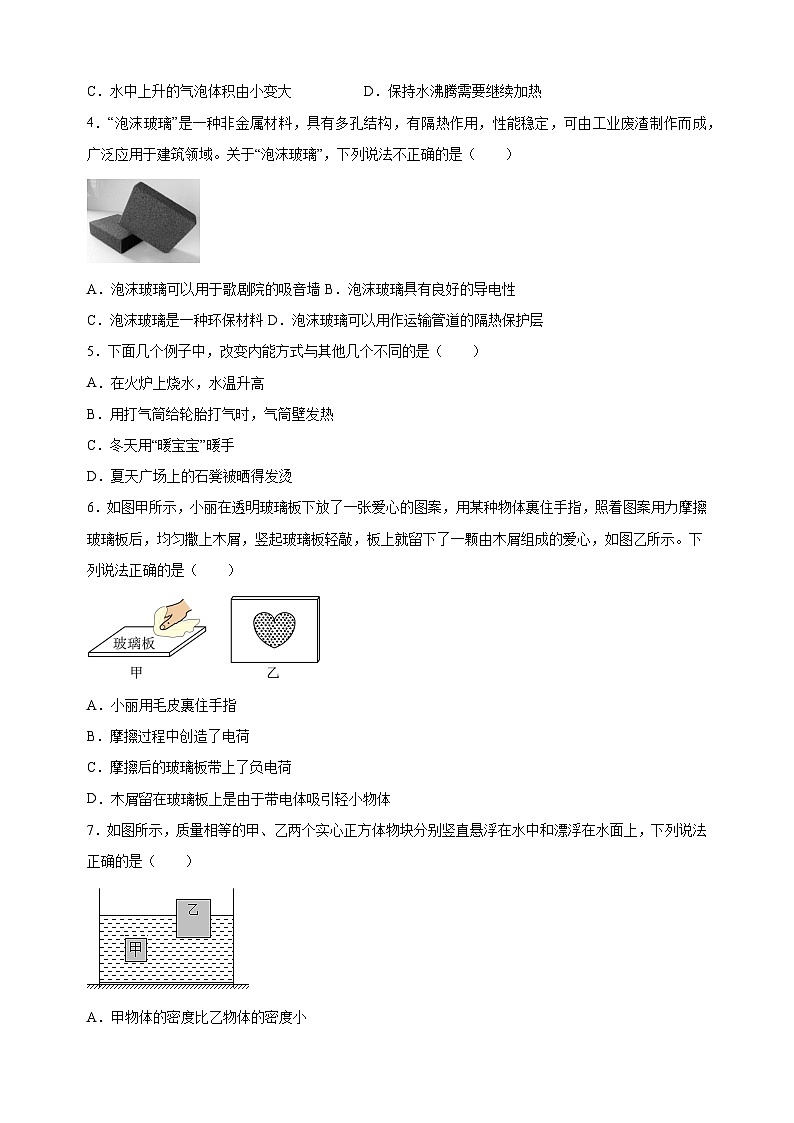

C．水中上升的气泡体积由小变大D．保持水沸腾需要继续加热
4．“泡沫玻璃”是一种非金属材料，具有多孔结构，有隔热作用，性能稳定，可由工业废渣制作而成，广泛应用于建筑领域。关于“泡沫玻璃”，下列说法不正确的是（ ）
A．泡沫玻璃可以用于歌剧院的吸音墙B．泡沫玻璃具有良好的导电性
C．泡沫玻璃是一种环保材料D．泡沫玻璃可以用作运输管道的隔热保护层
5．下面几个例子中，改变内能方式与其他几个不同的是（ ）
A．在火炉上烧水，水温升高
B．用打气筒给轮胎打气时，气筒壁发热
C．冬天用“暖宝宝”暖手
D．夏天广场上的石凳被晒得发烫
6．如图甲所示，小丽在透明玻璃板下放了一张爱心的图案，用某种物体裹住手指，照着图案用力摩擦玻璃板后，均匀撒上木屑，竖起玻璃板轻敲，板上就留下了一颗由木屑组成的爱心，如图乙所示。下列说法正确的是（ ）

A．小丽用毛皮裹住手指
B．摩擦过程中创造了电荷
C．摩擦后的玻璃板带上了负电荷
D．木屑留在玻璃板上是由于带电体吸引轻小物体
7．如图所示，质量相等的甲、乙两个实心正方体物块分别竖直悬浮在水中和漂浮在水面上，下列说法正确的是（ ）
A．甲物体的密度比乙物体的密度小
B．水对甲下表面的压力大于水对乙下表面的压力
C．水对甲下表面的压强小于水对乙下表面的压强
D．甲物体排开液体的质量小于乙物体排开液体的质量

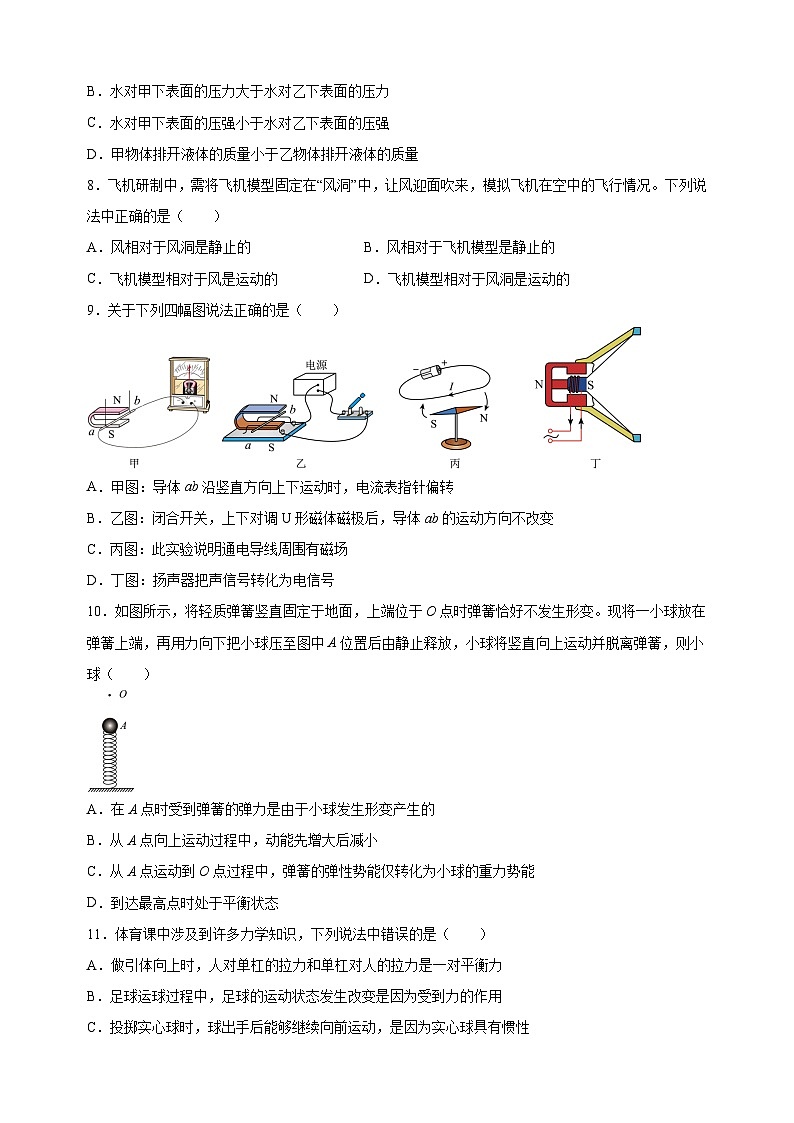

8．飞机研制中，需将飞机模型固定在“风洞”中，让风迎面吹来，模拟飞机在空中的飞行情况。下列说法中正确的是（ ）
A．风相对于风洞是静止的B．风相对于飞机模型是静止的
C．飞机模型相对于风是运动的D．飞机模型相对于风洞是运动的
9．关于下列四幅图说法正确的是（ ）

A．甲图：导体ab沿竖直方向上下运动时，电流表指针偏转
B．乙图：闭合开关，上下对调U形磁体磁极后，导体ab的运动方向不改变
C．丙图：此实验说明通电导线周围有磁场
D．丁图：扬声器把声信号转化为电信号
10．如图所示，将轻质弹簧竖直固定于地面，上端位于O点时弹簧恰好不发生形变。现将一小球放在弹簧上端，再用力向下把小球压至图中A位置后由静止释放，小球将竖直向上运动并脱离弹簧，则小球（ ）

A．在A点时受到弹簧的弹力是由于小球发生形变产生的
B．从A点向上运动过程中，动能先增大后减小
C．从A点运动到O点过程中，弹簧的弹性势能仅转化为小球的重力势能
D．到达最高点时处于平衡状态
11．体育课中涉及到许多力学知识，下列说法中错误的是（ ）
A．做引体向上时，人对单杠的拉力和单杠对人的拉力是一对平衡力
B．足球运球过程中，足球的运动状态发生改变是因为受到力的作用
C．投掷实心球时，球出手后能够继续向前运动，是因为实心球具有惯性
D．立定跳远起跳时脚用力蹬地，利用了力的作用是相互的
12．在图甲所示的电路中，电源电压不变。当滑片P由b移至a的过程中，定值电阻R1两端的电压与滑动变阻器接入电路的电阻R2的变化情况如图乙所示。下列说法正确的是（ ）

A．定值电阻R1的阻值为20Ω
B．电源电压为8V
C．电路的最大功率为3.6W
D．当滑片P移到中点时，通过R1的电流10s产生热量为18J
二、填空题（本题共12小题，每空1分,共36分）
13．刚装修完的房子会有刺鼻的气味，这是_______现象。为了减小新房子有害气体对人体造后成的危害，根据温度越高，分子运动越________（选填“快”或“慢”）的原理，可在装修完加强通风，并放置一个________（选填“夏”或“冬”）季后再行人住比较好。
14．从冰箱里拿出一瓶冰冻的矿泉水放置一段时间，发现冰熔化了一部分，测得冰和水的温度是0℃，又过了一会儿冰更少了，温度________（选填“升高”“降低”“不变”）；这一现象还说明了熔化要________（选填“吸收”“放出”）热量；瓶子外壁还有一些小水珠是空气中的水蒸气________（填物态变化名称）产生的。
15．如图是小美拍摄的一张荷花照片，在照片上能看到三朵荷花，水面上方的荷花、莲叶上的“荷花”和水中的“荷花”。其实，莲叶上的“荷花”是由于光的________形成的“影子”；水中的“荷花”是由于光的反射形成的（选填“实”或“虚”）像；若水面下降，水中的“荷花”大小将________（选填“变大”“变小”或“不变”）。
16．如图所示，木块A、B、C叠放在水平地面上，在10N的水平拉力F作用下，一起向右做匀速直线运动（不计空气阻力）。木块AB间摩擦力大小为________N，C和地面间摩擦力大小为________N，木块C受到的重力与地面对C的支持力________（是/不是）一对平衡力。
17．一质地均匀、边长为10cm的正方体物块，漂浮在密度为1.2×103kg/m3的液面上，物块体积露出液面，如图所示，当用手下压物块使其上表面与液面刚好相平时，则物块的密度是________kg/m3，手对物块上表面的压力是________N，物块下表面受到液体的压强是________Pa。（g取10N/kg）
18．小华家电热毯内的电阻丝断了，爸爸将两个断头接上后想继续使用，被小华阻止了。原因是________；接头处与电阻丝其他部分是串联的，通过它们的电流大小是________的。但电阻丝接头处的电阻较大，长时间使用会导致________。
19．小明购买了一小瓶如图甲所示的免洗手消毒凝胶，容量为100mL。他想知道该消毒凝胶的密度，用天平称得瓶和消毒凝胶的总质量，如图乙所示为________g。他然后将瓶中的消毒凝胶全部转移到另一个空容器中，称得消毒凝胶空瓶的质量为28g，则该消毒凝胶的密度为________kg/m3；考虑实际情况，小明所测得的消毒凝胶的密度会偏________。
20．我国首艘航母“辽宁号”上的固定翼舰载机歼15在着舰时，飞机上的尾钩必须钩住安装在航母后甲板上的拦阻索，飞机才能快速安全地停下来，这是利用力来改变飞机的________，飞机在水平飞行过程中，其机翼上表面的流速________（选填：“等于”、“大于”或“小于”）下表面的流速，上表面的气体压强________（选填：“等于”、“大于”或“小于”）下表面的气体压强；
21．有一种“涡轮增压”（T型）轿车，通过给发动机更足量的空气使汽油更充分地燃烧，比普通轿车（L型）更节能，排气更清洁。同样的汽油加在T型轿车内与加在L型轿车内相比热值________（选填“更大”、“一样大”或“更小”）；为防止发动机温度过高，用水进行冷却，这是利用水的________较大；若汽油机曲轴的转速为3000r/min，汽油机每秒内对外做功________次。
22．某中学为学生供应开水，用焦炭作为燃料，焦炭燃烧过程，将________能转化为内能：已知焦炭的热值是3×107J/kg，现完全燃烧了4.2kg的焦炭，放出的热量________J，设该热量全部被水吸收，能将________kg的水从20℃加热到100℃。[已知c水=4.2×103J/（kg·℃）]。
23．小明利用家中的衣服挂、矿泉水瓶、小卡片、细线、水等物品探究二力平衡的条件。如图甲所示，他将原来处于静止状态的小卡片扭转一个角度，松手后，小卡片的运动状态________（选填“会”或“不会”）改变，本实验中的衣服挂起到了改变拉力方向的作用，它类似于简单机械中的________。小明利用衣服挂组装的机械可以将水瓶平稳搬运到高处，如图乙所示，当细线被拉下0.6m时，水瓶上升________m。
24．如图甲所示，电火锅可以通过控制开关实现高、中，低三档加热，电路图如图所示。R1、R2是电热丝，当S1断开，S2接a时，电火锅为________挡；当S1闭合，S2接b时，电火锅为________挡；当只有________（选填“R1”或“R2”）接入电路时，电火锅为中挡。

三、解答题（本题共6小题，共40分.解答26题时应有解题过程）
25．（6分）按要求作图：
（1）图是一束光从空气射入水中的部分光路图，请你画出入射光线及反射光线的大致方向。
（2）如图所示，用手指顶在刻度尺上O点，尺水平静止。请在图中画出刻度尺受到的重力G和支持力F。
（3）请你用笔画线代替导线，将图中的电灯、开关（控制电灯）、插座接入家庭电路中。
26．（6分）如图所示，工人使用起重机从水中匀速打捞一正方体工件A，其体积为8 m3、质量为10t。已知动滑轮的质量为100kg，不计钢索绳的重力及一切摩擦，g=10N/kg，水的密度取1.0×103kg/ m3。请完成下列问题：
（1）工件A出水之前钢索绳自由端的拉力F1的大小为________N，工件A从水中打捞出水的过程中，滑轮组的机械效率的变化情况是________（填“增大”、“不变”或“减小”）
（2）若工件A在水中10s内上升高度为2m，求此过程中滑轮组的总功率是多少W？
（3）当工件A出水后上升的速度保持不变，安装在O点的电动机的功率调到了40kW，起重机吊起A在水面上升高2m时，其电机效率为多少？
27．（8分）某物理兴趣小组利用透明橡皮膜、注射器、乳管，止水夹等器材制成凸起程度可改变的液体透镜；
（1）在探究“凸透镜对光线的作用”时，首先在两个透明玻璃长方体容器中充入蚊香烟雾，其目的是________，然后将水注入橡皮膜，制成液体透镜，再将液体透镜放置在两个玻璃容器之间，使其保持在如图甲所示的位置，让光线沿图示方向射入玻璃容器，经透镜________后的光线将________（填“偏离”或“偏向”）主光轴。如果此时再用注射器向橡皮膜注水，改变液体透镜的凸起程度，则折射光线偏折的程度________（填“增大”、“减小”或“不变”）；
（2）在用液体透镜探究“凸透镜成像规律”时，蜡烛、光屏和液体透镜的位置如图乙所示，光屏上出现清晣的烛焰像，若透镜位置不动，将蜡烛移到光具座10cm刻度处时，则烛焰经凸透镜所成的是________、________的实像；
（3）在第（2）步的操作中，小明只将蜡烛移至10m处，并未移动光屏，此时清晰的像成在光屏的________侧，要让像清晰地成在光屏上，则应在蜡烛与透镜之间放________（填光学仪器）。
28．（8分）如图所示是小华探究液体压强与哪些因素有关的实验装置，请根据图示回答下列问题：
（1）压强计在使用前，需要观察U形管两边液面是否相平，还要检查装置的气密性，小华发现U形管左右两侧的水面有一定的高度差，如图甲，其调节的方法是________（选填“A”或“B”），使U形管左右两侧的水面相平；
A．将右侧支管中高出的水倒出B．取下软管重新安装
（2）压强计上的U形管________（选填“属于”或“不属于”）连通器，通过________，显示液体内部压强；
（3）通过比较图乙和图丙，可以得，液体的压强与________有关；
（4）比较________两图，可以得液体的压强与液体密度有关；
（5）已知图丁中U形管左右两侧水面的高度差h=10cm，则橡皮管内气体的压强与大气压强之差为________Pa（ρ水=1.0×103kg/m3，ρ盐水=1.1×103kg/m3，g=10N/kg）；
（6）如图戊所示，橡皮管和玻璃管侧壁管口相连通，当小华向玻璃管中吹气时，U形管内液面较低的是（选填“a”或“b”）侧；完成探究实验以后，小华设计了图戌改装，向装置左右两侧倒入相同的液体，液面稳定后，橡皮膜形变如图戌所示，左右两侧液体对容器底的压强p左________p右（选填“大于”“小于”或“等于”）。
29．（7分）在“测量额定电压为2.5V的小灯泡的电功率”实验中。
（1）图甲中有一根导线连接错误，请在错误的导线上画“×”，并在图中改正。（导线不许交叉）
（2）电路改正后，闭合开关，移动滑片P，发现小灯泡始终不亮，电压表无示数，电流表有示数，原因可能是________；
（3）排除故障后闭合开关，移动滑动变阻器的滑片P到某一点，电压表示数如图乙所示为________V，为使小灯泡正常发光，应将滑片向________（选填“左”或“右”）移动；
（4）根据实验数据绘制出了小灯泡的“I﹣U“关系图像（如图丙所示）。分析图像可知，小灯泡的额定功率是________W，小灯泡灯丝电阻是变化的，造成这一现象的原因是灯丝电阻随________升高而增大；
（5）完成上述实验后，小敏设计了如图丁所示的电路，测出了额定电流为I额的小灯泡的额定功率，实验方案如下：（电源电压不变，滑动变阻器R1的最大阻值为R1）
①按电路图连接电路；
②只闭合开关S1，移动R1滑片，使电流表的示数为I额，灯泡正常发光；
③只闭合开关S2，保持R1滑片位置不动，移动R2滑片，使电流表的示数为I额；
④保持R2滑片位置不动，将另一个滑动变阻器滑片移到最左端，电流表的示数为I1，再将此滑动变阻器的滑片移到最右端，电流表的示数为I2；
⑤小灯泡额定功率的表达式为P额=________（用I额、I1、I2、R1表示）。
30．（5分）锦州某生态园在花棚里安装了自动喷雾和浇水系统，其简化后的电路图如图甲所示。浇水系统的开关S2是电子时控开关，每天上午7：00—7：15、中午12：00—12：15、下午17：00—17：15会自动闭合，启动浇水系统对花卉进行浇淋。喷雾系统用于调节空气湿度，其控制电路中电源电压U=12V，R为装在探头上的湿敏电阻，其阻值随相对湿度φ（空气中含有水蒸气的百分比，单位为：%RH）变化的图象如图乙所示。当控制电路的电流达到0.04A时，继电器的衔铁被吸合；当控制电路中的电流减小到0.03A时，衔铁被释放。
（1）浇水系统的水泵参数如下表，则水泵一个月（按30天）耗电________kW；
（2）随着花棚内空气湿度减小，控制电路的电流会________（选填“变大”“变小”或“不变”），图甲中喷雾系统的C点应连接______（选填“A”或“B”）点，浇水系统和喷雾系统的连接方式是______联；
（3）如果花棚的湿度小于50%时喷雾系统启动，则R0的阻值为______Ω；当花棚湿度到达________，喷雾系统停止工作。
型号
SC
材质
不锈钢
功率
1200W
颜色
灰白色
电源
220V/50Hz
重量
80kg
参考答案
一、单选题（本题共12小题，每小题2分,共24分。每小题给出的选项中只有一个选项符合题意）
1．C
【详解】A．真空中没有介质，不能传声，故A错误。
B．每个人发声的音色是不同的，“闻其声，知其人”是根据声音的音色区分的，故B错误。
C．音调由频率决定，频率越高，音调就越高，故C正确。
D．利用超声波清洗钟表，是利用声音能传递能量，引起激烈振荡将污垢清晰掉，故D错误。
2．C
【详解】A．小孔成像是光在同一均匀介质中沿直线传播形成的，故A不符合题意；
B．演员对着镜子画脸谱是平面镜成像，属于光的反射现象，故B不符合题意；
C．阳光通过棱镜被分解成各种色光是光的色散，属于光的折射现象，故C符合题意；
D．利用太阳灶烧水，利用凹面镜对光线的会聚作用，属于光的反射，故D不符合题意。
故选C。
3．B
【详解】A．如图所示，温度计的分度值是1°C，其示数是99°C，故A正确，不符合题意；
B．水沸腾时，水的内部和外部同时发生剧烈的汽化现象，所以会产生大量的水蒸气，所以气泡中主要是水蒸气，所以并不是只有空气，故B错误，符合题意；
C．水沸腾时，产生的气泡在上升过程中由小到大，至水面破裂，故C正确，不符合题意；
D．液体沸腾的条件是到达沸点且持续吸热，所以要保持水沸腾需要继续加热，故D正确，不符合题意。
故选B。
4．B
【详解】A．该材料具有多孔结构所以该材料具有一定的吸音效果，A正确，A不符合题意；
B．该材料是一种非金属材料，导电性较差，B说法错误，B符合题意；
C．该材料可由工业废渣制作而成，是环保材料，C正确，C不符合题意；
D．该材料有隔热作用，D正确，D不符合题意。
故选B。
5．B
【详解】A．在火炉上烧水时、温度上升，属于热传递改变物体的内能；
B．用打气筒给轮胎打气时，气筒壁发热，属于做功改变物体的内能；
C．冬天用“暖宝宝”暖手，属于热传递改变物体的内能；
D．夏天广场上的石凳被晒得发烫，属于热传递改变物体的内能；
B与ACD改变内能的方式不同，故B符合题意，ACD不符合题意；
故选B。
6．D
【详解】A．毛皮和玻璃板束缚核外电子的本领接近，相互摩擦时不会发生摩擦起电现象，应用丝绸裹住手指摩擦玻璃板，故A错误；
B．摩擦过程中不会创造电荷，只是电荷发生了转移，故B错误；
C．摩擦后的玻璃板因失去电子带上了正电荷，故C错误；
D．由于带电体能吸引轻小物体，所以在平放的玻璃板上面均匀地撒上一层干木屑时，玻璃板上带电区域把木屑吸住，故D正确。
故选D。
7．B
【详解】由题知，两正方体物块都是实心的，且它们的质量相等。
A．由图知，甲悬浮在水中，则甲的密度等于水的密度；乙漂浮在水中，则乙的密度小于水的密度，所以甲的密度大于乙的密度，故A错误；
B．根据可知物块下表面受到水的压力
由于甲悬浮，乙漂浮，所以浮力都等于自身的重力；而甲乙质量相等、重力相等，故甲乙受到的浮力相等，同时
，
那么
即水对甲下表面的压力大于水对乙下表面的压力，故B正确；
C．由图知，甲下表面所处的深度大于乙下表面所处的深度，根据可知水对物体下表面的压强
故C错误；
D．由前面解答可知，甲乙受到的浮力相等，根据阿基米德原理可知，甲物体排开液体的质量等于乙物体排开液体的质量，故D错误。
故选B。
【点睛】本题考查了浮沉条件、浮力的产生原因和液体压强公式的应用，关键是用好漂浮和悬浮条件，灵活运用公式进行判断。
8．C
【详解】A．风相对于风洞的位置改变了，是运动的，故A错误；
B．风相对于飞机模型的位置改变了，是运动的，故B错误；
C．飞机模型相对于风的位置改变了，是运动的，故C正确；
D．飞机模型相对于风洞的位置没有改变，是静止的，故D错误。
故选C。
9．C
【详解】A．从甲图可以看到，导体ab沿竖直方向上下运动时，没有切割磁感线，电路不会有电流，电流表指针不会偏转，故A错误；
B．从乙图可以看道，电路中有电源，闭合开关后，有电流流过导体ab，磁场对通电导体的作用力，它的方向跟电流方向、磁场方向有关，只改变其中一个方向时，受力方向改变，已知闭合开关，上下对调U形磁体磁极后，磁场方向会发生变化，则导体ab的受力方向会改变，故B错误；
C．从丙图可以看到，导线接通电源后，导线中有电流流过，然后小磁针也跟着转动起来，说明小磁针周围有磁场，即通电导线周围有磁场，故C正确；
D．从丁图可以看到，流过通电导线的电流变化时，其导线会左右运动起来，其原理是通电导体在磁场中受力而运动，带动扬声器发声，则扬声器把电信号转化为声信号，故D错误。
故选C。
10．B
【详解】A．在A点时受到弹簧的弹力是由于弹簧发生形变产生的，故A错误，不符合题意；
B．从A点向上运动过程中，可分两个阶段，在小球到达O点前的平衡位置，小球所受合力方向向上，速度不断增大，离开O点前的平衡位置后，其所受合力方向向下，速度不断变小，其速度先增大后减小，则动能先增大后减小，故B正确，符合题意；
C．从A点运动到O点过程中，弹簧的弹性势能转化为小球的重力势能和动能，故C错误，不符合题意；
D．小球运动至最高点时，只受重力作用，不是平衡状态，故D错误，不符合题意。
故选B。
11．A
【详解】A．做引体向上时，人对单杠的拉力和单杠对人的拉力是两个物体间的作用力，互为施力物体，互为受力物体，故这两个力是一对相互作用力，故A错误，A符合题意；
B．力是改变物体运动状态的原因，足球的运动状态发生改变是因为受到力的作用，故B正确，B不符合题意；
C．球出手后，球由于惯性保持原来的运动状态，继续向前运动，故C正确，C不符合题意；
D．立定跳远起跳时脚用力蹬地，脚给地一个向后的力，地给人一个向前的力，利用了力的作用是相互的，故D正确，D不符合题意。
故选A。
12．C
【详解】AB．根据图乙可知，当滑片在b端时，滑动变阻器接入电路中的阻值为0，此时电压表测电源电压，则电源电压为6V，当滑动变阻器接入电路中的阻值为时，电压表的示数为2V，可求滑动变阻器的电压为
电路中的电流为
则R1的阻值为
故AB错误；
C．当电路中只有R1单独串联时，电路中的电阻最小，根据可知，电功率最大，则最大电功率为
故C正确；
D．当滑片P移到中点时，滑动变阻器接入电路中的阻值为，据图乙可知定值电阻两端电压为3V，则通过R1的电流产生的热量为
故D错误。
故选C。
二、填空题（本题共12小题，每空1分,共36分）
13．扩散快夏
【详解】[1]进入刚装修完的房子，会闻到刺鼻的气味，这气味主要来自装修材料中的有害的气体，说明分子在不停的做无规则运动；
[2][3]温度越高，分子的运动越剧烈，因此采取在高温季节来临前装修完并搁置一段时间，加强通风等措施。
14．不变吸收液化
【详解】[1][2]冰熔化了一部分，测得冰和水的温度是0℃，又过了一会儿冰更少了，说明冰没有全部化完，处于熔化过程中，温度不变，说明熔化吸热。
[3]瓶子外壁还有一些小水珠是空气中的水蒸气遇到温度低的瓶子液化产生的。
15．直线传播虚不变
【详解】[1]莲叶上的“荷花”是荷花的影子，是由于光的直线传播形成的。
[2]水中的“荷花”是由于荷花反射的光经过水面反射所形成的虚像。
[3]水面相当于平面镜，平面镜所成的大小与物体大小相等，所以水中“荷花”的大小将不变。
16．0 10 不是
【详解】[1]三块木块一起匀速直线运动，A、B木块间在水平方向上没有相对滑动趋势，相互之间没有摩擦，所以A、B间的摩擦力为0。
[2]将三块木块看成一个整体，这个整体受到水平拉力和地面的摩擦力作用，处于平衡状态，这两个力是一对平衡力，所以地面对C的摩擦力
f=F=10N
[3]C在竖直方向上受到竖直向下的重力、B对C的压力和竖直向上的地面对C的支持力的作用，这三个力是平衡力，所以木块C受到的重力和地面对C的支持力不是一对平衡力。
17．0.8×103 4 1.2×103
【详解】[1]物块体积为
V=（0.1m）3=10-3m3
漂浮时浮力等于重力，所以重力为
物块的密度是
[2]体积物体浸入液体浮力为8N，根据阿基米德原理，则全部浸没浮力为12N，手对物块上表面的压力是
F=12N-8N=4N
[3]液体对物块下表面的压强
p=ρ液gL=1.2×103kg/m3×10N/kg×0.1m=1.2×103Pa
18．可能引起火灾，不安全相等接头处的电热毯烧焦
【详解】[1]电热丝两个断头接上继续用，接头处接触不良电阻较大，产生热量多，可能可能引起火灾，不安全。
[2]因为是串联，所以电流相等。
[3]接头处是两根导线相接，由于接触的部位很少，很细，电阻就较大，根据Q=I2Rt知，在电流、通电时间相同的情况下，电阻越大，产生的热量越多，温度越高，长时间使用会导致接头处的电热毯烧焦。
19．158 小
【详解】[1] 由图乙可知，标尺的分度值为0.2g，烧杯和消毒凝胶的总质量
[2]消毒凝胶的质量
消毒凝胶的体积为
消毒凝胶的密度
[3]实际在转移的过程中，消毒液不可能完全转移干净，总有一部分附着在瓶身上，这样导致测出来的消毒液的质量偏小，体积不变，质量偏小，从而使的消毒液的密度偏小。
20．运动状态大于小于
【详解】[1]飞机上的尾钩必须钩住安装在航母后甲板上的拦阻索，飞机才能快速安全地停下来，飞机在拉力的作用下减速，是利用力来改变飞机的运动状态。
[2][3]流体流速越快，压强越小。机翼向上凸起，飞机在水平飞行过程中，其机翼上表面的流速大于下表面的流速，上表面的气体压强小于下表面的气体压强。
21．一样大比热容 25
【详解】[1]热值是燃料的特性，与燃烧情况无关；因此同样的汽油加在T型轿车内与加在L型轿车内热值一样大。
[2]用水做冷却剂是因为水的比热容大，质量和升高相同的温度时，水能带走更多的热量，冷却效果好。
[3]汽油机曲轴的转速为3000r/min=50r/s，即汽油机的曲轴每秒转50圈，所以汽油机每秒完成25个工作循环，对外做功25次。
22．化学 1.26×108 375
【详解】[1]燃料具有化学能。焦炭燃烧过程，将化学能转化为内能。
[2]完全燃烧了 4.2kg 的焦炭，放出的热量为
[3]这些热量能将水从25℃加热到100℃的质量为
23．会定滑轮 0.12
【详解】[1]小明将原来处于静止状态的小卡片扭转一个角度，两个力不在同一条直线上，受到的两个力不是一对平衡力，松手后，小卡片的运动状态会改变。
[2]本实验中的衣服挂起到了改变拉力方向的作用，它类似于简单机械中的定滑轮。
[3]小明利用衣服挂组装的机械可以将水瓶平稳搬运到高处，如图乙所示，当细线被拉下0.6m时，此时滑轮组的绳子的段数n=5，水瓶上升的高度为
24．低高R2
【详解】[1][2][3]分析电路可知，当S1断开，S2接a时，R1和R2串联；当S1闭合，S2接b时，R1和R2并联；当S1断开，S2接b时，电路中只有R2工作。根据串并联电路电阻的特点和可得，R1和R2串联时电路总电阻最大，功率最低，为低挡；R1和R2并联时电路总电阻最小，功率最高，为高挡；当电路中只有R2工作，电火锅为中挡。
三、解答题（本题共6小题，共40分.解答26题时应有解题过程）
25．
（1）
【详解】因为折射光线在水中，所以入射光线在空气中，先用虚线过入射点画出法线垂直于分界面，根据折射角小于入射角在空气中画出入射光线，再根据反射角等于入射角画出反射光线，如下图所示：
（2）
【详解】刻度尺水平静止，受到重力G和手指对它的支持力F，且这两个力平衡；重力从重心竖直向下画，支持力从重心竖直向上画，标出字母符号，注意两条线段的长度相同，如下图所示：
（3）
【详解】灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。三孔插座的接法：上孔接地线；左孔接零线；右孔接火线，如下图所示：
26．7000 增大 4200W 50.5%
【详解】（1）[1][2]工件A的重力
G=mg=10×103kg×10N/kg=1×105N
工件A在水中受到的浮力
F浮=ρ水gV排=1.0×103kg/m3×10N/kg×8m3=8×104N
匀速打捞工件A时（工件A出水之前），工件A受到的拉力

动滑轮重力
G动=m动g=100kg×10N/kg=1000N
由图可知，绳子的有效段数n=3，不计钢索绳的重力及一切摩擦，则工件A出水之前钢索绳自由端的拉力
工件从刚露出水面到完全出水的过程中，排开水的体积逐渐减小，由F浮=ρ水gV排可知，所受的浮力逐渐变小，则滑轮组对货物的拉力变大，有用功在变大，额外功不变，因
故滑轮组的机械效率变大。
（2）[3]工件A在水中10s内上升高度为2m，则此过程中滑轮组的总功
W总=F1s=7000N×3×2m=42000J
此过程中滑轮组的总功率
（3）[4]当工件A出水后，此时钢索绳自由端的拉力
工件A出水前的速度
由题意可知，工件A出水后上升的速度保持不变，则绳端移动的速度v绳=3v物，此时滑轮组的总功率
已知电动机的电功率

则电机效率
27．更清楚的显示光路（答案合理均可给分）折射偏向增大倒立缩小左凹透镜
【详解】（1）[1]在玻璃容器中充入蚊香烟雾，当光照到烟雾时，烟雾颗粒对光的反射方向是不同的，会发生漫反射现象，所以我们从各角度可以看到光的路径，所以，在玻璃容器中充入蚊香烟雾的目的是显示光的传播路径。
[2][3]由图可知，玻璃容器的形状相当于一个凸透镜，凸透镜对光有会聚作用，经透镜折射后折射光线将偏向主光轴方向。
[4]凸透镜对光的偏折能力与凸透镜的凸起程度有关，用注射器向橡皮膜注水，改变液体透镜的凸起程度，则折射光线偏折的角度会增大。
（2）[5][6]由图知，物距
像距
物距小于像距，此时成倒立放大的实像，因此物距处于1倍和2倍焦距之间，即
解得
将蜡烛移到光具座的10cm刻度处时，物距
由①知，物体处于2倍焦距之外，所以成倒立、缩小的实像。
（3）[7]将蜡烛移到光具座的10cm刻度处时，物距
由①知，物体处于2倍焦距之外，像距大于1倍焦距小于2倍焦距，即小于30cm，此时清晰的像成在光屏的左侧。
[8]要让像清晰地成在光屏上，应让光线发散一些，则应在蜡烛与透镜之间放凹透镜。
28．B 不属于 U形管两侧液面的高度差深度丙丁 1000 b小于
【详解】（1）[1]进行调节时，只需要将软管取下，再重新安装，这样的话，U形管中两管上方的气体压强就是相等的（都等于大气压），当橡皮膜没有受到液体压强时，U形管中的液面就是相平的，故B符合题意，A不符合题意。
故选B。
（2）[2]上端开口，下端连通的容器叫连通器。压强计上端一端封闭，故不属于连通器。
[3]根据转换法，通过U形管两侧液面的高度差来反映压强的大小，高度差越大、压强越大。
（3）[4]比较图乙和图丙两图知，液体的密度相同，深度不同，U形管液面的高度差不同，压强不同，故可以得到：液体的压强与液体的深度有关。
（4）[5]要探究液体的压强与液体密度的关系，需要控制液体的深度相同，改变液体的密度，比较丙、丁两图，可以得到液体的压强与液体密度有关。
（5）[6]图丁中U形管左右两侧水面的高度差
h=10cm=0.1m
则橡皮管内气体的压强与大气压之差约为
p=ρ水gh=1.0×103kg/m3×10N/kg×0.1m=1000Pa
（6）[7]如图戊所示，橡皮管和玻璃管侧壁管口相连通，当小华向玻璃管中吹气时，由流体压强的特点：流速越大的位置压强越小可知，吹气处的压强会减小，在大气压的作用下，会使U形管内液面b侧较低。
[8]向装置左右两侧倒入相同的液体，液体密度相同，液面稳定后，由图戌可知，则左侧液面低于右侧液面，由p=ρgh可知，此时两容器底受到液体压强的大小关系为p左小于p右。
29．见解析灯泡短路 2.2 左 0.5 温度
【详解】（1）[1]原电路中，灯与变阻器并联，电压表串联在电路中是错误的，变阻器与灯串联，电压表与灯并联，如下图所示：
（2）[2]由题意知，电流表有示数，说明电路没有出现断路的情况；电压表无示数，在电压表没有损坏的情况下，说明与电压表并联的小灯泡发生短路。
（3）[3][4]灯在额定电压下正常发光，图乙中电压选用小量程，分度值为0.1V，示数为2.2V，小于灯的额定电压2.5V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向左移动，直到电压表示数为2.5V。
（4）[5]根据实验数据绘制出小灯泡的“I﹣U”关系图像可知，灯在额定电压下的电流为0.2A，小灯泡的额定功率是
[6]造成小灯泡灯丝电阻变化这一现象的原因是灯丝电阻随温度的升高而增大。
（5）[7]由②可知此时灯泡与R1串联；由③可知此时R1与R2串联，因为电路中电流仍为I额，所以R2=RL；由④可知电流表的示数分别为I1、 I2；由串联电路特点和欧姆定律可得
解得
所以小灯泡额定功率的表达式为
30．27 变小A并 250 70%
【详解】（1）[1]由题意可知，浇水系统每天工作的时间
则水泵一个月工作的总时间
由可知，水泵一个月消耗的电能
（2）[2]由图乙可知，花棚的湿度减小，湿敏电阻R的阻值变大，由串联电路的电阻特点可知，控制电路的总电阻变大，由欧姆定律可知，控制电路的电流会变小。
[3]由电磁铁的磁性影响因素可知，电磁铁的磁性减弱，衔铁被释放，动触点与A接触，由题意可知，此时应启动喷雾系统，因此图甲中喷雾系统的C点应连接A点。
[4]由题意可知，浇水系统和喷雾系统可以不同时工作，因此浇水系统和喷雾系统的连接方式是并联。
（3）[5][6]由图乙可知，湿度为50%时，湿敏电阻的阻值为150Ω，由题意可知，喷雾系统启动时电路中的电流为0.03A，由欧姆定律可知，此时控制电路的总电阻
由串联电路的电阻特点可知，的阻值
由题意可知，喷雾系统停止工作时电路中的电流为0.04A，由欧姆定律可知，此时控制电路的总电阻
由串联电路的电阻特点可知，此时湿敏电阻的阻值
由图乙可知，花棚湿度为70%。
