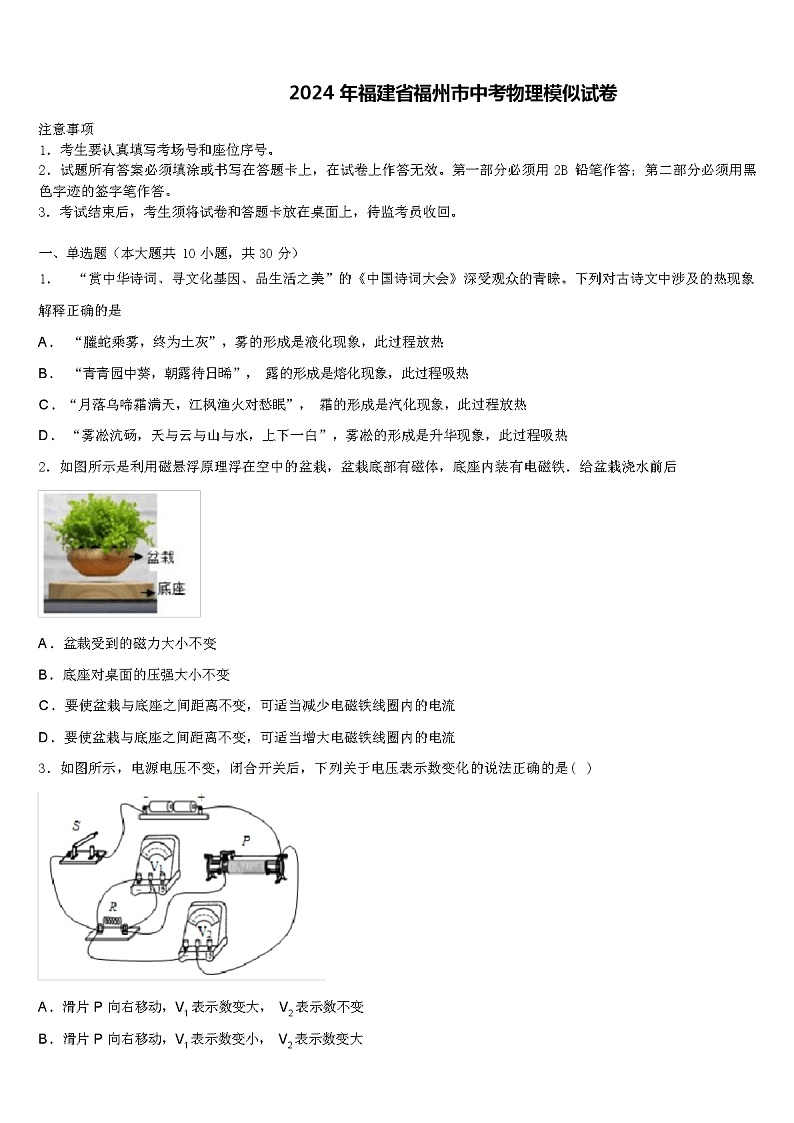

2024 年福建省福州市中考物理模似试卷（解析版）

这是一份2024 年福建省福州市中考物理模似试卷（解析版），共16页。试卷主要包含了考生要认真填写考场号和座位序号，下列生活用电的做法，下列叙述正确的是，用如图所示的滑轮组提升物体，下列说法正确的是，以下事例与物理知识对应的是等内容，欢迎下载使用。

注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用 2B 铅笔作答；第二部分必须用黑
色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、单选题（本大题共 10 小题，共 30 分）
1． “赏中华诗词、寻文化基因、品生活之美”的《中国诗词大会》深受观众的青睐。下列对古诗文中涉及的热现象
解释正确的是
A ． “螣蛇乘雾，终为土灰”，雾的形成是液化现象，此过程放热
B ． “青青园中葵，朝露待日晞”， 露的形成是熔化现象，此过程吸热
C ．“月落乌啼霜满天，江枫渔火对愁眠”， 霜的形成是汽化现象，此过程放热
D ． “雾凇沆砀，天与云与山与水，上下一白”，雾凇的形成是升华现象，此过程吸热
2．如图所示是利用磁悬浮原理浮在空中的盆栽，盆栽底部有磁体，底座内装有电磁铁．给盆栽浇水前后
A ．盆裁受到的磁力大小不变
B ．底座对桌面的压强大小不变
C ．要使盆栽与底座之间距离不变，可适当减少电磁铁线圈内的电流
D ．要使盆栽与底座之间距离不变，可适当增大电磁铁线圈内的电流

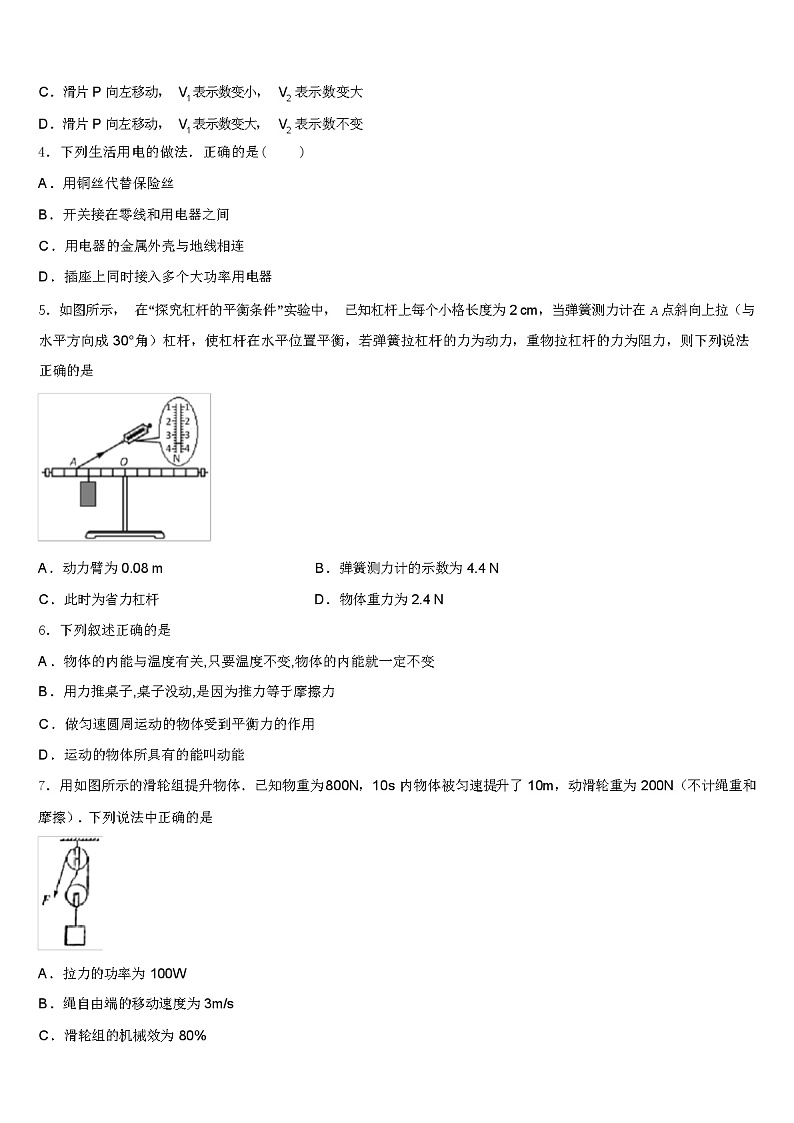

3．如图所示，电源电压不变，闭合开关后，下列关于电压表示数变化的说法正确的是( )
A ．滑片 P 向右移动，V1 表示数变大， V2 表示数不变
B ．滑片 P 向右移动，V1 表示数变小， V2 表示数变大
C ．滑片 P 向左移动， V1 表示数变小， V2 表示数变大
D ．滑片 P 向左移动， V1 表示数变大， V2 表示数不变
4．下列生活用电的做法．正确的是( )
A ．用铜丝代替保险丝
B ．开关接在零线和用电器之间
C ．用电器的金属外壳与地线相连
D ．插座上同时接入多个大功率用电器
5．如图所示， 在“探究杠杆的平衡条件”实验中， 已知杠杆上每个小格长度为 2 cm，当弹簧测力计在 A 点斜向上拉（与 水平方向成 30°角）杠杆，使杠杆在水平位置平衡，若弹簧拉杠杆的力为动力，重物拉杠杆的力为阻力，则下列说法
正确的是
A ．动力臂为 0.08 m B ．弹簧测力计的示数为 4.4 N
C ．此时为省力杠杆 D ．物体重力为 2.4 N
6．下列叙述正确的是
A ．物体的内能与温度有关,只要温度不变,物体的内能就一定不变
B ．用力推桌子,桌子没动,是因为推力等于摩擦力
C ．做匀速圆周运动的物体受到平衡力的作用
D ．运动的物体所具有的能叫动能
7．用如图所示的滑轮组提升物体．已知物重为 800N，10s 内物体被匀速提升了 10m，动滑轮重为 200N（不计绳重和
摩擦）．下列说法中正确的是
A ．拉力的功率为 100W
B ．绳自由端的移动速度为 3m/s
C ．滑轮组的机械效为 80%
D ．如果提起更重的物体，滑轮组的机械效率不变

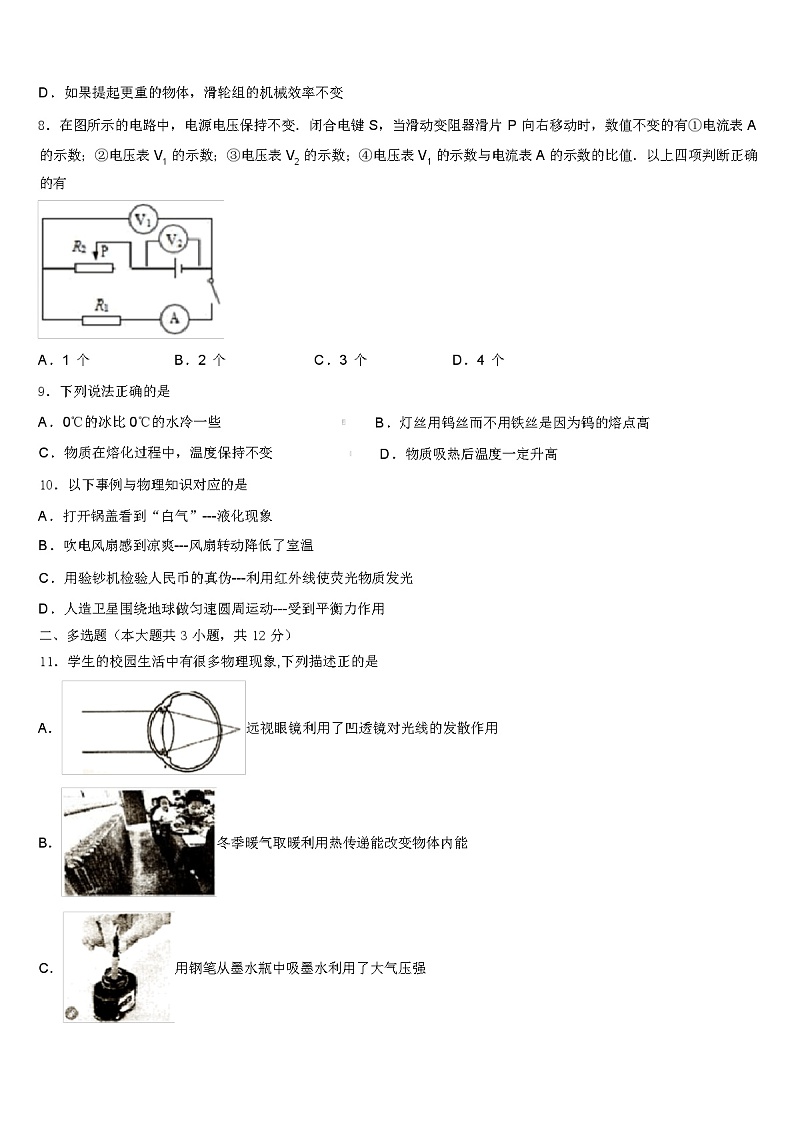

8．在图所示的电路中，电源电压保持不变．闭合电键 S，当滑动变阻器滑片 P 向右移动时，数值不变的有①电流表 A 的示数；②电压表 V1 的示数；③电压表 V2 的示数；④电压表 V1 的示数与电流表 A 的示数的比值．以上四项判断正确
的有
A ．1 个 B ．2 个 C ．3 个 D ．4 个
9．下列说法正确的是
A ．0℃的冰比 0℃的水冷一些
C ．物质在熔化过程中，温度保持不变
10．以下事例与物理知识对应的是
A ．打开锅盖看到“白气”---液化现象
B ．吹电风扇感到凉爽---风扇转动降低了室温
B ．灯丝用钨丝而不用铁丝是因为钨的熔点高
D ．物质吸热后温度一定升高
C ．用验钞机检验人民币的真伪---利用红外线使荧光物质发光
D ．人造卫星围绕地球做匀速圆周运动---受到平衡力作用
二、多选题（本大题共 3 小题，共 12 分）
11．学生的校园生活中有很多物理现象,下列描述正的是
A．远视眼镜利用了凹透镜对光线的发散作用
B．冬季暖气取暖利用热传递能改变物体内能
C．用钢笔从墨水瓶中吸墨水利用了大气压强
D．塑胶跑道表面比较粗糙是为了增大摩擦力
12．下列说法正确的是( )
A ．炒菜时，满屋飘香，表明分子在不停地做无规则运动
B ．用水作为汽车发动机的冷却剂，主要是因为水的比热容较大
C ．煤的热值比干木柴的大，煤燃烧时放出的热量比干木柴燃烧时放出的热量多
D ．四冲程汽油机的做功冲程中，内能转化为机械能
13．如图，在探究凸透镜成像的规律时，将焦距为 10cm 的凸透镜放置在光具座上 50cm 处，在蜡烛从 10cm 处逐渐移
至 45cm 处的过程中，清晰烛焰像的变化情况是
A ．先变大后变小 B ．先变小后变大 C ．先成实像后成虚像D ．先成虚像后成实像
三、填空题（本大题共 5 小题，共 10 分）
14．学校运动会百米赛跑项目中，小亮起跑后2s末速度为6m / s ，终点冲刺时速度达到9.8m / s ，在冲刺阶段他超越 了小杰同学，领先到达终点，最终以12.50 s 的成绩获得第一名并打破学校记录．在超越小杰的过程中， 以小杰为参照
物小亮是 的，小亮比赛过程的平均速度为 m / s .
15．学校在举行防震逃生演练，同学们听到广播中的警报声迅速离开教室，说明声波可以传递 （选填“信息” 或“能量”），人在奔跑后， 脉搏会迅速提高到每分钟 120 次，此时脉搏频率较高，这种频率的声波称为 （选
填“超声波”或“次声波”）.
16．现代小区楼道装有多功能电子门铃，可以通过其内置摄像镜头识别来访者．其摄像镜头相当于凸透镜， 若镜头的
焦距为 10cm，为了能成清晰的像， 人到镜头的距离 u 应 （选填“u>20cm ”、“10cm“u<10cm ”）.
17．如图所示，用 F=8N 的水平向右的拉力匀速拉动物块 A 时， 物块 B 静止不动， 此时弹簧测力计的示数为 6N，则
物块 B 所受摩擦力的大小为 ，方向向 （选填“左”或“右”）。
18．若某四冲程汽油机的转速为 3000r/min，则 1min 内做功 次，完成 个冲程。
四、计算题（本大题共 3 小题，共 29 分）
19．共享单车为我们保护地球环境，实现绿色出行提供了便利。图是小阳同学骑共享单车上学时，在某段水平路面上 行驶时的路程随时间变化的图象。若小阳与自行车的总质量为 90kg，受到的阻力是总重力的 0.05 倍，单车每个车轮
行驶时与地面的接触面积为 90cm1 ．（g 取 10N/kg）求：小阳在该段路程行驶过程中
（1）骑行的速度；
（1）车对地面的压强；
（3）骑车功率。
20．学校兴趣小组的同学自制了一台电烘箱， 电烘箱的技术参数及设计的简化电路图如下， R1 和 R2 均为电热丝且电阻
值恒定．求：
额定电压
220 V
5A
高温档
正常工作电流
2A
低温档
（1）电烘箱在高温档正常工作时每分钟产生的热量.
（2）电热丝 R1 的阻值.
（3）电烘箱在低温档正常工作时， R2 的功率.
21．如图甲所示电路，电源两端电压 U不变， R1 是定值电阻， R2 是滑动变阻器．当开关 S 闭合后，改变滑动变阻器接
入电路的电阻， 其电流与电压的关系如图乙所示.
（1）请依据题中提供的信息，求滑动变阻器 R2 接入电路的最大阻值
（2）请分析求出定值电阻 R1 的电阻值和电源电压
（3）电阻 R1 消耗电功率的最大值
五、作图题（本大题共 2 小题，共 4 分）
22．在如图中，作出入射光线的反射光线和折射光线.
( )
23．请在图中画出空中飞行的足球所受重力的示意图。
六、实验探究题（本大题共 3 小题，共 15 分）
24．如图所示的三个实验中
（1）通过比较温度计示数的变化量来比较吸（放）热多少的有 （填写图号，下同）；需要天平的实验有 ；
需要有计时器的实验有 .
（2）甲实验，沙子和水的质量相等， 现象表明：水的比热容比沙子的比热容大；
（3）乙实验，燃烧前，酒精和碎纸片的质量以及两杯中水的质量 （相等/不相等） .
（4）丙实验， 控制 相同，探究电热与 的关系.
25．在探究“滑轮组机械效率” 时，小强利用两组滑轮组进行了 4 次测量， 用一个动滑轮和一个定滑轮测得前 3 组数据，
用两个动滑轮和两个定滑轮测得第 4 组数据，如下表：
动滑轮重 G
/N
动力作用点移
动的距离 s/m
滑轮组的机械
效率 η/%
钩码上升的高
动
物重 G
动力 F/N
物/N
实验次数
度 h/m
47.6
60.6
50.0
0.5
0.5
0.5
1
0.1
0.1
0.1
0.1
0.3
0.3
0.3
0.5
0.7
1.1
2
1
2
3
4
1
2
4
4
（1）根据表中前 3 次实验数据，画出甲图中滑轮组的绕绳方法．在实验中，测量绳端拉力 F 时，应尽量 匀速向 上拉动弹簧测力计， 读出乙图中弹簧测力计的示数为 N，第 3 次实验时滑轮组的机械效率为 ．由表中第 组数据可知，同一滑轮组的机械效率与物重有关．由表中第 3、4 组数据可知，滑轮组的机械效率与摩擦和 有关，
请计算出第 3 组实验中克服摩擦所做的额外功 J .
26．学习了光学知识后．李红对有关探究实验进行了回顾和思考：
（1）如图甲是探究光的反射规律的装置；应将一可沿 ON折转的白色硬纸板 放置在平面镜上.
（2）让一束光紧贴硬纸板射向镜面上的 O 点，可在平面内看到反射光线，实验中使用可折转的硬纸板．除了能呈现
光路外， 另一个目的是 .
（3）如图乙是探究平面镜成像特点的实验
①用玻璃棒代替平面镜的目的是 .
②用两支完全相同的蜡烛 A、B 的目的是 .
③细心的李红透过玻璃观察蜡烛的像时，看到像的后面还有一个较模糊、与像有部分重叠的像，出现两个像的原因是
.
④如果在图乙中蜡烛像的位置上放一张白纸板做屏幕，则白纸板上将 （填写“有”或“没有 ”）蜡烛的像.
参考答案
一、单选题（本大题共 10 小题，共 30 分）
1、A
【解析】
A、雾是空气中的水蒸气遇冷液化为液态的小水滴，附着在植被表面，液化放热，故 A 正确；
B、露是空气中的水蒸气遇冷液化为液态的小水滴，液化放热，故 B 错误；
C、霜是空气中的水蒸气遇冷凝华为固体的冰晶，附着在建筑物或植被表面，凝华放热，故 C 错误；
D、雾凇是空气中的水蒸气遇冷凝华为固体的冰晶，附着植被表面，凝华放热，故 D 错误。
2、D
【解析】
A. 该盆栽悬浮的原理利用了同名磁极相互排斥，当盆栽悬浮在空中静止不动时，受的力是平衡力，即盆栽的总重力和
磁力大小相等，当浇水后重力变大，故磁力也变大，故 A 错误；
F
B. 影响压强的因素是压力和受力面积，当浇水后重力变大，磁力也变大，对桌面的压力也变大，根据 p = 在压力变 S
大，受力面积不变时，压强变大，故 B 错误；
C、D. 要使盆栽与底座之间距离不变，需增大磁力，电磁铁磁性强弱与电流的大小有关，其他条件相同，电流越大，
磁性越强，故要增大磁力需增大电流，故 C 错误、 D 正确.
3、D
【解析】
BC ．由电路图可知，定值电阻 R 与滑动变阻器串联，电压表 V1 测 R 两端的电压，电压表 V2 测电源的电压，因电源电
压不变， 所以，滑片移动时，电压表 V2 的示数不变，故 BC 错误；
U
A ．当滑片 P 向右移动时， 接入电路中电阻变大，电路中的总电阻变大， 由 I= 可知，电路中的电路变小， 由 U=IR
R
可知，R 两端的电压变小，即电压表 V1 的示数变小，故错误;
D ．同理可知，滑片 P 向左移动， 接入电路中电阻变小，电路中的电路变大， R 两端的电压变大，电压表 V1 的示数变
大，故正确.
故选 D
【解析】
（1）保险丝是用电阻率大、熔点低的铅锑合金制成的，而铜的熔点高，起不到保险作用 .
（2）为了安全控制电灯的开关接在火线上.
（3）对于金属外壳的家用电器，金属外壳一定接地，防止外壳漏电，发生触电事故.
（4）电路中电流过大的原因： 一是用电器总功率过大，而是发生短路.
【详解】
A、用铜丝代替保险丝，由于铜的熔点高，当电路中电流过大时，铜丝不能自动熔断，起不到保险作用，故 A 错误；
B、如果开关接在零线和用电器之间，火线直接接在用电器上时，虽然断开开关，但是火线和用电器相连，触及用电器
的金属部分会发生触电事故，所以开关要接在火线和用电器之间，故 B 错误；
C、家用电器的金属外壳要接地，这样可防止金属外壳漏电时发生触电事故，故 C 正确；
D、插座上同时接入多个大功率用电器， 使用的电器总功率过大， 会使电路中电流过大， 引起保险丝的熔断， 故 D 错误.
故选 C.
5、D
【解析】
A、当弹簧测力计在 A 点斜向上拉（与水平方向成 30°角）杠杆，根据三角几何关系（勾股定理）可知此时动力臂等于
1 1
-OA= 4 2cm=4cm ，故 A 错误；
2 2
B. 由图中弹簧测力计分度值为 0.2N，指针在 3.6 处，所以弹簧测力计的示数为 3.6N，故 B 错误；
C. 阻力臂的大小： L = 3 2cm=6cm＞L ，所以杠杆为费力杠杆，故 C 错误；
2 \l "bkmark1" 1
FL 3.6N 4cm
D. 根据杠杆的平衡条F1L1 = F2 L2 得: G = EQ \* jc3 \* hps20 \\al(\s\up 5(1),L) 1 = 6cm =2.4N ，故 D 正确。
2
6、B
【解析】
A、内能的多少与物体的质量、温度、状态有关， 温度不是决定物体内能大小的唯一因素，故 A 错误；
B、用力推桌子，桌子没动， 说明桌子处于静止状态，此时桌子受力平衡，推力和摩擦力是平衡力， 推力等于摩擦力，
故 B 正确；
C、做匀速圆周运动的物体，运动状态不断发生改变，一定受到非平衡力的作用，故 C 错误；
D、物体由于运动而具有的能量叫动能； 运动的物体不仅具有动能， 还可能具有势能、 内能等，故 D 错误。
7、C
【解析】
A．不计绳重和摩擦，克服物重和动滑轮重力所做的功为总功， 则拉力做的总功 W ＝（G+G ）h＝（800N+200N）×10m
总 动
= 104J，拉力 F 的功率： = 总 = ，故错误；
B ．由图可知， n＝2，则绳端移动的距离 s＝nh＝2×10m ＝20m，绳自由端的移动速度： = = ─ ,故
错误；
C ．克服物重所做的有用功，则
8
η = 有 根 根
总
= Gh
W
=800N×10m ＝8000J，滑轮组的机械效率：
有
=8 ，故正确；
η = 有 根
D ．由
总
( + ) 根 动
( + ) 根 动
动
根
可知，如果提起更重的物体，滑
轮组的机械效率变大，故错误.
8、B
【解析】
由电路图可知，电阻 R1 与滑动变阻器 R2 串联，电流表 A 测电路中电流，电压表 V1 测定值电阻两端的电压，电压表
V2 测总电压；
根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流和 R 两端的电压变化，根据串联电路的电
压特点可知电压表 V2 示数的变化；电压表 V1 示数与电流表 A 示数的比值的变化.
【详解】
①由图可知，电源电压保持不变．闭合电键 S，R1 R2 串联．当滑动变阻器滑片 P 向右移动时，整个电路中的电阻变
、
大，根据欧姆定律，整个电路的电流变小，即电流表 A 的示数变小，不符合题意；②V1 测 R1 两端的电压， R1 是定值 电阻，通过的电流变小，所以 R1 两端的电压变小．即 V1 的示数变小，不符合题意；③电源电压不变， V2 测电源电压， 所以 V2 的示数不变，符合题意；④ V1 测 R1 两端的电压， A 测通过 R1 的电流，电压表 V1 的示数与电流表 A 的示数
的比值就是定值电阻，所以这个比值不变，符合题意．故 B 正确， ACD 错误，故选 B .
9、B
【解析】
A、0℃的任何物质的温度都一样，冷热程度一样，故 A 错误。
B、灯丝用钨丝就是因为它的熔点高，不容易烧断，故 B 正确。
C、晶体的熔化过程中，温度不变， 但非晶体的熔化过程中，温度升高，故 C 错误。
D、晶体的熔化过程， 虽然吸热， 但温度不变，所以物质吸热后温度不一定升高，故 D 错误。
故选 B。
【点睛】
牢记晶体熔化时吸热，温度不变的特征，是考试中非常容易考试到的知识之一，一定要能利用此特点解决实际问题。
10、A
【解析】
A ． 白气是空气中的水蒸气形成的小水珠,是液化现象.所以 A 选项是正确的.
B ．夏天用电风扇对着人扇风,人感到凉爽是因为扇风加快了身体上汗液的蒸发,蒸发要吸热,从而使人体温度降低,感到
凉爽,室温不会降低.故 B 错.
C ．紫外线能使荧光物质发光,制成验钞机.故 C 错.
D ．人造卫星围绕地球做匀速圆周运动，运动状态不断改变，受到非平衡力作用.故 D 错.
二、多选题（本大题共 3 小题， 共 12 分）
11、BCD
【解析】
A. 远视镜是利用凸透镜对光线有会聚作用，故 A 错误；
B. 冬季用暖气取暖是通过热辐射(热传递的一种形式)来提升室内的温度的，故 B 正确；
C.钢笔从墨水瓶中吸取墨水时， 挤出笔囊中部分空气， 笔囊内气压减小， 墨水在外界大气压的作用下，被压入笔囊中；
故 C 正确；
D. 塑胶跑道表面比较粗糙，是在压力一定时， 通过增大接触面的粗糙程度来增大摩擦力； 故 D 正确。
12、ABD
【解析】
炒菜时， 芳香油分子不停地做无规则运动， 扩散到空气中， 由于炒菜时温度很高，所以分子的扩散速度加快，故“满屋 飘香”故 A 正确；用水作为汽车发动机的冷却剂，主要是因为水的比热容较大，与其他物质相比，在质量相同的情况 下，升高相同的温度，水吸收的热量多，故 B 正确；根据 Q=mq 可知， 放出的热量与热值、质量都有关，故热值大燃 烧时放出热量不一定多．故 C 错误；四冲程汽油机的做功冲程中， 将高温高压燃气的内能转化为活塞的机械能，故 D
正确；故选 ABD .
13、AC
【解析】
由题意知， f=10cm，蜡烛在 10cm 到 40cm 之间，物距大于 f，成实像，由 10cm 处逐渐移至 40cm 处的过程，物距变 小，成的像逐渐变大；由 40cm 到 45cm 处的过程，凸透镜成虚像，虚像是逐渐变小的；由上分析知， 蜡烛从 10cm 处
逐渐移至 45cm 处的过程中， 像先变大后变小， 先成实像后成虚像.
故选 AC .
【点睛】本题主要考查了凸透镜成像规律的应用， 关键抓住题目中的已知条件：焦距、物距，并掌握实像和虚像的分
界点.
三、填空题（本大题共 5 小题，共 10 分）
14、运动 8
【解析】
在超越小杰的过程中，小迪与小杰的位置发生了变化，所以当以小杰为参照物时，小迪是运动的.
百米赛跑程为 100m，所用时间为： t = 12.5s ；
s
根据v = 得平均速度为：
t
s 100m
v = = ── =8m/s
.
t 12.5s
点睛：重点是速度公式的应用，关键是明白全程的平均速度必须用路程除以时间进行计算，千万不可用两个速度求平
均数，是不正确的.
15、信息 次声波
【解析】
学校在举行防震逃生演练，同学们听到广播中的警报声迅速离开教室，说明声波可以传递信息，声波是通过空气传到
1
60
同学们的耳朵中，人在奔跑后，脉搏会迅速提高到每分钟 120 次， 此时脉搏频率为： ，小于 20Hz 的声波
是次声波， 故这种频率的声波称为次声波.
16、u>20cm
【解析】
摄像头的镜头相当于一个凸透镜，摄像头是根据凸透镜成倒立、缩小的实像来工作的，
镜头的焦距是 10cm，为了能成清晰的像，人到镜头的距离应大于镜头的二倍焦距 20cm。
17、6N 右
【解析】
以 B 为研究对象，B 在水平方向受弹簧测力计对其向左的拉力和物体 A 对其向右的摩擦力作用。因为 B 静止，所以这
两个力平衡大小相等。 所以所受摩擦力为 6N，方向向右。
18、1500 6000
【解析】
四冲程汽油机的转速为 3000r/min ，表示 1min 飞轮转动 3000 圈，因热机完成一个工作循环，要经过 4 个冲程， 燃气 对外做功 1 次， 活塞往返 2 次， 飞轮转动 2 周，所以， 1min 内曲轴转动 3000 周，对外做功 1500 次， 完成 6000 个冲
程。
四、计算题（本大题共 3 小题，共 29 分）
19、（1）5m/s（1）5×104Pa（3）115W
【解析】
;
（1）由 s﹣t 图象可知，小阳匀速骑行，且 6s 内通过的路程为 30m， 则骑行的速度：
（1）车对地面的压力： ， 受 力 面 积 ： S=90cm1 ×1=180cm1=1.8×10 ﹣1m1，
车对地面的压强： ；
（3）因小阳匀速骑行时动力和受到的阻力是一对平衡力， 所 以 小 阳 匀 速 骑 行 时 的 动 力 ： F＝f＝0.05G=
0.05×900N ＝45N，骑车功率： .
20、（1）66000J（2）44Ω（3）264W
【解析】
由电路图知道，当 S1 和 S2 均闭合时， R2 短路，电路中只有 R1 ，设电路的功率为 P1 ；当只闭合 S1 时， R1 与 R2 串联，
根据电阻的串联，电路的总电阻 R=R1 +R2 ；由
2
= 知道， P1＞P2 ，所以， P1 为高温档电功率， P2 为低温档电功
率；
（1）由表格中数据知道，高温档电路的电流 I1 =5A，电压为 U=220V，所以，电烘箱在高温档正常工作时，每分钟可
产生的热量是： Q=W=UI1t=220V×5A×60s=6.6×104 J；
（2）由表格中数据知道，高温档电路的电流是 I1 =5A，电压是 U=220V，由欧姆定律知道，电热丝 R1 的阻值是：
U 220 V
R1 = I = 5A = 44Ω ; 1
（3）由表格中数据知道，电烘箱在低温档时正常工作时的电流 I2 =2A，由欧姆定律知道，电路的总电阻是：
R=
U 220 V - = I 2 A
2
=110Ω ,
2 1
由串联电阻的规律知道， R =R-R =110Ω-44Ω=66Ω ,
所以， R2 的功率是： P2 =I2 2 ×R2 =（2A）2 ×66Ω=264W .
21、（1） 60Ω ; （2）10Ω; 7V；（3）4.9W
【解析】
（1）由电路图知道，当滑片位于最右端时，滑动变阻器的最大阻值 R2 与电阻 R1 串联，电压表测 R2 两端的电压，此
时电路中的电流最小；由乙图知道，电压表的最大值是 U1 =6V，I最小 =0.1A，所以，变阻器 R2 接入电路的最大阻值：
U 6V
R2 = I 1 = 0.1A =60Ω; 最小
U
（2）当滑片位于最左端时电路为 R1 的简单电路，此时电路中的电流最大，由乙图知道， I最大=0.7A，由I = R 知道，
电源的电压是： U=I最大 R1 =0.7A×R1；
由于欧姆定律和串联电路中总电压等于各分电压之和，所以，电源的电压是： U=I最小 R1 +U2 =0.1A×R1 +6V，
由于电源的电压不变，所以， 0.7A×R1 =0.1A×R1 +6V，由此解得： R1 =10Ω, U =7V；
（3）当滑动变阻器接入电路的电阻为 0Ω 时，电路消耗的总功率最大，此时消耗的最大总功率是：
P=UI=7V×0.7A=4.9W .
五、作图题（本大题共 2 小题，共 4 分）
22、
【解析】
先过入射点画出法线，在空气中法线的另一侧作出反射光线，注意反射角等于入射角；在玻璃中法线的另一侧作出折
射光线，注意折射角小于入射角，如图所示：
23、
【解析】重力的方向始终是竖直向下的， 足球的重心在球心， 画一竖直向下的线段， 标出箭头， 记为 G，如下图所示：
六、实验探究题（本大题共 3 小题，共 15 分）
24、乙、丙 甲、乙、丙 甲、丙 相同时间内水升高的温度⊿t 比沙子小（相同时间内沙子升高的温度⊿t 比
水大） 相等 电流和通电时间 电阻
【解析】
（1）乙实验比较不同燃料燃烧时放出的热量， 根据控制变量法， 要使用质量相同的不同燃料完全燃烧后使相同质量的 同种液体吸热，通过比较液体升高的温度，根据 Q=cmt，得出不同燃料放出热量的多少;丙实验探究电流的热效应， 两瓶中装入质量相等的煤油，通过通过比较煤油升高的温度，来反应电流通过导体产生热量的多少；故通过比较温度
计示数的变化量来比较吸（放）热多少的是乙和丙实验；
探究不同物质吸热升温的现象，用天平是为了取相同质量的沙子和水；比较不同燃料燃烧时放出的热量，用太平取相
同质量的水，探究电流的热效应，用天平取相同质量的煤油，故需要天平的实验有甲乙丙；
探究不同物质吸热升温的现象，比较水和沙子吸热升温本领的方法是：若加热时间相同，比较温度计的示数升高值的 多少；若温度计示数的升高值相同，比较加热时间，因此该实验用到计时器；探究电流的热效应，探究电流产生的热
量与时间的关系时，使用计时器记录通电时间；故需要有计时器的实验有甲、丙。
（2）甲实验中，沙子和水的质量相等，由比较吸热能力的方法，根据加热相同的时间（吸收相同热量），水升高的温
度小于沙子升高的温度的现象，可以得出“水的比热容比沙子的比热容大”这一结论；
（3）根据控制变量法，乙实验中：燃烧前，酒精和碎纸片的质量相等，两杯中水的质量相等。
（4）丙实验采用控制变量法进行研究，电路采用串联，是为了控制电流和通电时间相等，探究电热与电阻的关系 .
25、 竖直 2.6N 3.7% 2、2、3 动滑轮重 2.25
【解析】
（2）由前 3 组实验数据知，s=3h，所以滑轮组由 3 段绳子承担物重，因此应从动滑轮绕起，如图所示：
（2）实验中应沿竖直方向匀速拉动弹簧测力计， 这样才能准确测出拉力的值；由图知，测力计的分度值为 2 ．2N，所
以其示数为 2 ．6N；拉力所做的功为： W=Fs=2N×2 ．3m=2 ．6J；
拉力做功的功率为： P=W/t=2 ．6J/2s=2 ．6W；第 3 次实验，滑轮组的机械效率为： η=W 有/W 总
=Gh/Fs=4N×2 ．2m/2N×2 ．3m×222%≈3 ．7%；
（3）由表中第 2、2、3 组数据可知，同一滑轮组的机械效率与物重有关；
（4）由表中第 3、4 组数据可知，物重相同，动滑轮重力不同，机械效率不同，由此可得，滑轮组的机械效率与摩擦
和动滑轮重有关根据表中第 3 组数据可知，有用功： W =Gh=4N×2 ．2m=2 ．4J；克服动滑轮做的功： W =G
有 动 动
h=2 ．5N×2 ．2m=2 ．25J；总功： W =Fs=2N×2 ．3m=2 ．6J；
总
26、竖直 探究反射光线、入射光线与法线是否在同一平面内 方便确定像的位置 便于比较像和物的大小关
系 玻璃板太厚 没有
【解析】
（1）在探究光的反射规律时， 应将白色硬纸板垂直放置在平面镜上， 这样可以使反射光线和入射光线在硬纸板上呈现； （2）实验中使用可折转的硬纸板，除了能呈现光路外，通过向后折硬纸板，观察现象来探究反射光线、入射光线与法
线是否在同一平面内；
（3）①为了确定像的位置， 让蜡烛 A 的像和蜡烛 B 重合，既能观察到 A 蜡烛像的同时， 也能观察到 B 蜡烛，实验中
要使用透明的玻璃板代替平面镜；
②选用大小相同的两个蜡烛，是为了用蜡烛 B 代替蜡烛 A 的像，来比较像和物的大小关系；
③玻璃板较厚时有两个反射面，玻璃的两个表面同时发生反射， 两个反射面各成一个像，所以成两个像；
④在蜡烛像的位置上放一张白纸板，白纸板上不会接到平面镜所成的像， 因为平面镜成虚像， 虚像不能承接到白纸板
上.
