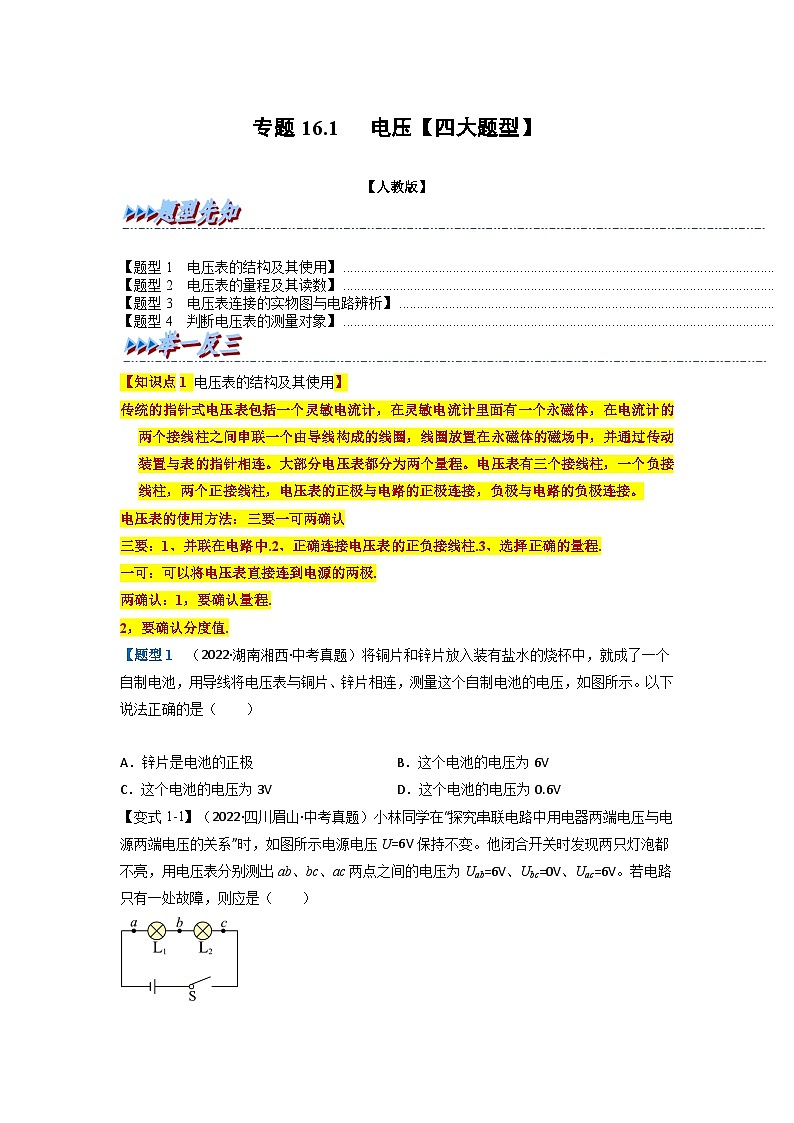

九年级物理全一册举一反三系列专题16.1电压【四大题型】(人教版)(原卷版+解析)

这是一份九年级物理全一册举一反三系列专题16.1电压【四大题型】(人教版)(原卷版+解析)，共21页。

TOC \ "1-3" \t "正文,1" \h
\l "_Tc1161" 【题型1 电压表的结构及其使用】
\l "_Tc25206" 【题型2 电压表的量程及其读数】
\l "_Tc9103" 【题型3 电压表连接的实物图与电路辨析】
\l "_Tc9103" 【题型4 判断电压表的测量对象】
【知识点1 电压表的结构及其使用】
传统的指针式电压表包括一个灵敏电流计，在灵敏电流计里面有一个永磁体，在电流计的两个接线柱之间串联一个由导线构成的线圈，线圈放置在永磁体的磁场中，并通过传动装置与表的指针相连。大部分电压表都分为两个量程。电压表有三个接线柱，一个负接线柱，两个正接线柱，电压表的正极与电路的正极连接，负极与电路的负极连接。
电压表的使用方法：三要一可两确认
三要：1、并联在电路中.2、正确连接电压表的正负接线柱.3、选择正确的量程.
一可：可以将电压表直接连到电源的两极.
两确认：1，要确认量程.
2，要确认分度值.
【题型1 （2022·湖南湘西·中考真题）将铜片和锌片放入装有盐水的烧杯中，就成了一个自制电池，用导线将电压表与铜片、锌片相连，测量这个自制电池的电压，如图所示。以下说法正确的是（ ）
A．锌片是电池的正极B．这个电池的电压为6V
C．这个电池的电压为3VD．这个电池的电压为0.6V
【变式1-1】（2022·四川眉山·中考真题）小林同学在“探究串联电路中用电器两端电压与电源两端电压的关系”时，如图所示电源电压U=6V保持不变。他闭合开关时发现两只灯泡都不亮，用电压表分别测出ab、bc、ac两点之间的电压为Uab=6V、Ubc=0V、Uac=6V。若电路只有一处故障，则应是（ ）
A．灯泡L1短路B．灯泡L1断路
C．灯泡L2短路D．开关S断路

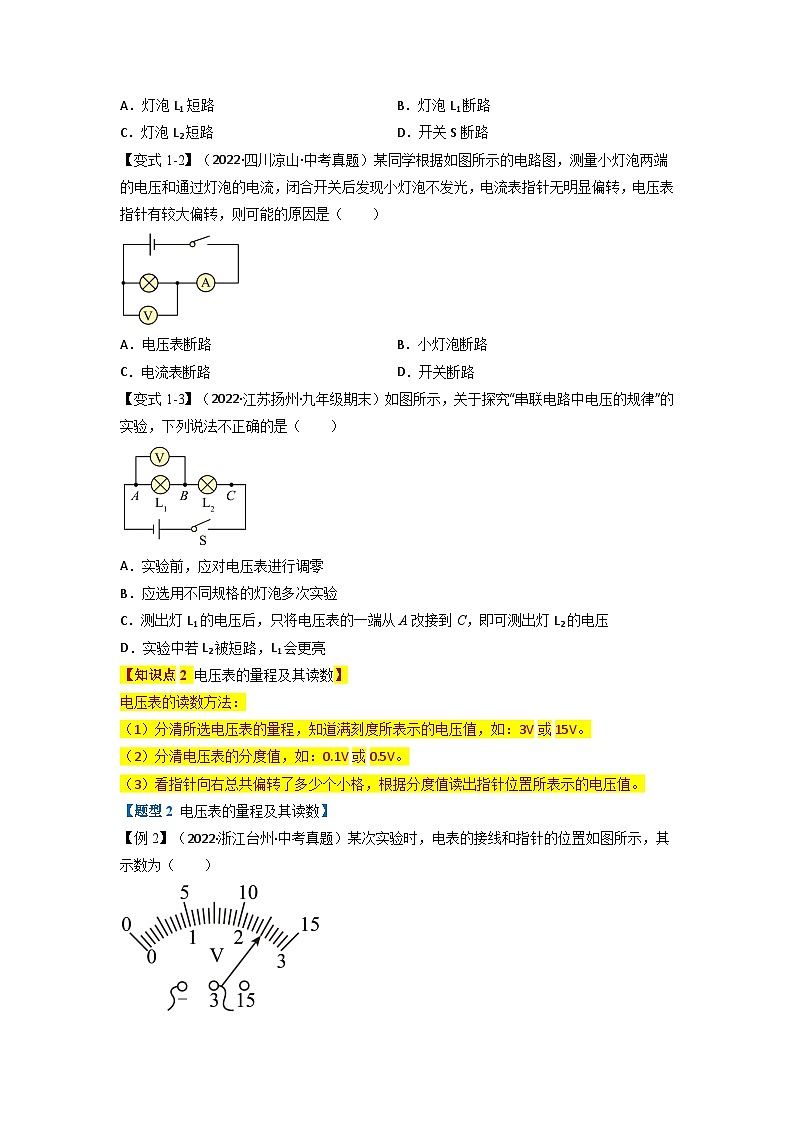

【变式1-2】（2022·四川凉山·中考真题）某同学根据如图所示的电路图，测量小灯泡两端的电压和通过灯泡的电流，闭合开关后发现小灯泡不发光，电流表指针无明显偏转，电压表指针有较大偏转，则可能的原因是（ ）
A．电压表断路B．小灯泡断路
C．电流表断路D．开关断路
【变式1-3】（2022·江苏扬州·九年级期末）如图所示，关于探究“串联电路中电压的规律”的实验，下列说法不正确的是（ ）
A．实验前，应对电压表进行调零
B．应选用不同规格的灯泡多次实验
C．测出灯L1的电压后，只将电压表的一端从A改接到C，即可测出灯L2的电压
D．实验中若L2被短路，L1会更亮
【知识点2 电压表的量程及其读数】
电压表的读数方法：
（1）分清所选电压表的量程，知道满刻度所表示的电压值，如：3V或15V。
（2）分清电压表的分度值，如：0.1V或0.5V。
（3）看指针向右总共偏转了多少个小格，根据分度值读出指针位置所表示的电压值。
【题型2 电压表的量程及其读数】
【例2】（2022·浙江台州·中考真题）某次实验时，电表的接线和指针的位置如图所示，其示数为（ ）
A．2.50伏B．12.5伏C．2.50安D．12.5安

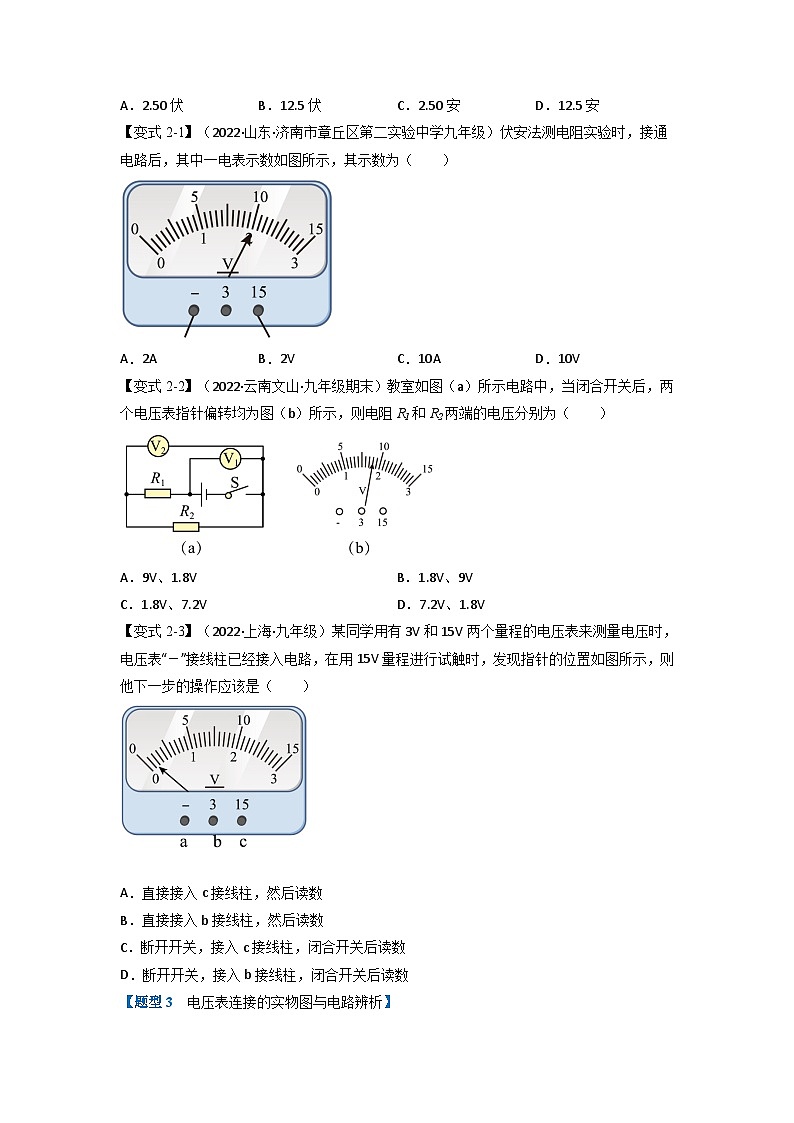

【变式2-1】（2022·山东·济南市章丘区第二实验中学九年级）伏安法测电阻实验时，接通电路后，其中一电表示数如图所示，其示数为（ ）
A．2AB．2VC．10AD．10V
【变式2-2】（2022·云南文山·九年级期末）教室如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（ ）
A．9V、1.8VB．1.8V、9V
C．1.8V、7.2VD．7.2V、1.8V
【变式2-3】（2022·上海·九年级）某同学用有3V和15V两个量程的电压表来测量电压时，电压表“－”接线柱已经接入电路，在用15V量程进行试触时，发现指针的位置如图所示，则他下一步的操作应该是（ ）
A．直接接入c接线柱，然后读数
B．直接接入b接线柱，然后读数
C．断开开关，接入c接线柱，闭合开关后读数
D．断开开关，接入b接线柱，闭合开关后读数
【题型3 电压表连接的实物图与电路辨析】
【例3】（2022·上海·九年级）如图所示，有灯泡L1、L2，开关S、电源、电压表、电流表，滑动变阻器和导线若干，要求：L1、L2并联，开关控制整个电路，电流表测总电流，电压表测L2的电压，滑动变阻器的滑片向右移动，L1变亮。请画出电路图并连接实物图。
【变式3-1】（2022·湖北·宜昌天问教育集团九年级期末）如图是小明同学在探究“电流与电压､电阻关系”时所连电路，其中有一根导线连错了，请在错误的导线上打“×”并画出正确的导线，并标出电压表的正负接线柱（电池组的右边是电源的正极）｡
【变式3-2】（2022·吉林长春·九年级期末）在做电学实验时，小明发现一个定值电阻的标签已模糊。为了知道它的阻值，小明用电流表、电压表等器材测量其电阻的大小。
（1）他连接的电路如图甲所示，请指出他的错误 _____。
（2）改正错误后,继续正确操作,当电压表的示数为2.2V时，电流表的示数如图乙所示,此时电路中的电流是 _____A，定值电阻的阻值是 _____Ω。
（3）他三次测量的实验数据如上面表格中所示，则测得这个定值电阻的阻值是 _____Ω。（结果保留一位小数）
（4）他多次测量的目的是 _____。
（5）如果他实验时用的是旧电池，电压偏低，会导致测量结果 _____（选填“偏大”、“偏小”或“不变”）。
【变式3-3】（2022·湖南永州·九年级期末）小明在做“测量小灯泡的电功率”的实验时，所用电源电压为4.5V，小灯泡额定电压为2.5V。
（1）该实验的实验原理是______；
（2）请你用笔画线代替导线，将图甲中的实物电路连接完整；______
（3）把电路图连接成实物图（如图甲所示）后，闭合开关，发现小灯泡不亮，电流表指针不动、电压表指针有明显的偏转，则电路故障原因可能是______；
（4）故障排除后重新闭合开关，移动滑动变阻器的滑片P到某一位置时，电压表的示数如图乙所示，若要测量小灯泡的额定功率，应将图甲中滑片P向______（填“左”或“右”）端移动，使电压表的示数为2.5V；
（5）小明同学移动滑P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的图象。根据图象信息可计算出小灯泡的额定功率是______W。
【题型4 判断电压表的测量对象】
【例4】（2022·四川达州·中考真题）如图所示，电源电压恒为3V，灯泡L1标有“3V 0.75W”，L2标有“4V 1W”的字样，忽略温度对灯丝电阻的影响，闭合开关S1、S2时，下列说法正确的是（ ）
A．L2不能正常发光，但要比L1亮一些
B．电压表不能测量电源电压
C．电流表示数等于两灯电流大小之和
D．若电流表无示数，但L2发光且电压表有示数，则可能是L1开路
【变式4-1】（2022·山东泰安·中考真题）如图所示电路中，电源电压恒定。闭合开关，电路正常工作一段时间后，灯泡突然熄灭，电路中只有两个电表有示数。电阻或灯泡仅有一个出现了故障，其它元件均完好。下列说法中（ ）
①可能灯泡断路 ②可能灯泡短路
③可能电阻断路 ④可能电阻短路
A．只有①②正确B．只有③④正确
C．只有②④正确D．只有①③正确
【变式4-2】（2022·广西百色·中考真题）如图所示电路，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数。下列关于电路的分析不正确的是（ ）
A．灯L1与灯L2并联
B．电压表测量灯L1两端的电压
C．只断开开关S1，灯L2正常发光
D．电流表测量电路总电流
【变式4-3】（2022·辽宁沈阳·二模）如图所示的电路，电源电压为25V恒定不变，滑动变阻器R1的铭牌上标有“50Ω 2A”字样，定值电阻R2的阻值为10Ω，电流表的量程选择了0~3A，两块电压表的量程都选择了0~15V。闭合开关S，在保证电路安全的情况下，将滑动变阻器的滑片P从最左端向右移动的过程中，下列说法正确的是（ ）
A．电压表V1的示数变大
B．电压表V2的示数跟电流表的示数的比值变大
C．整个电路的最大电功率为37.5W
D．当闭合开关S，两块电压表都被短路了
实验次数
电压U（V）
电流I（A）
电阻R（Ω）
1
2.2
2
1.5
0.14
3
0.9
0.10
专题16.1 电压【四大题型】
【人教版】
TOC \ "1-3" \t "正文,1" \h
\l "_Tc1161" 【题型1 电压表的结构及其使用】
\l "_Tc25206" 【题型2 电压表的量程及其读数】
\l "_Tc9103" 【题型3 电压表连接的实物图与电路辨析】
\l "_Tc9103" 【题型4 判断电压表的测量对象】
【知识点1 电压表的结构及其使用】
传统的指针式电压表包括一个灵敏电流计，在灵敏电流计里面有一个永磁体，在电流计的两个接线柱之间串联一个由导线构成的线圈，线圈放置在永磁体的磁场中，并通过传动装置与表的指针相连。大部分电压表都分为两个量程。电压表有三个接线柱，一个负接线柱，两个正接线柱，电压表的正极与电路的正极连接，负极与电路的负极连接。
电压表的使用方法：三要一可两确认
三要：1、并联在电路中.2、正确连接电压表的正负接线柱.3、选择正确的量程.
一可：可以将电压表直接连到电源的两极.
两确认：1，要确认量程.
2，要确认分度值.
【题型1 （2022·湖南湘西·中考真题）将铜片和锌片放入装有盐水的烧杯中，就成了一个自制电池，用导线将电压表与铜片、锌片相连，测量这个自制电池的电压，如图所示。以下说法正确的是（ ）
A．锌片是电池的正极B．这个电池的电压为6V
C．这个电池的电压为3VD．这个电池的电压为0.6V
【答案】D
【解析】
A．由图可知，铜片连接电压表的正接线柱，所以铜片是电池的正极，故A错误；
BCD．由图可知，电压表的量程为0~3V，分度值为0.1V，故电压表示数为0.6V，即这个电池的电压为0.6V，故BC错误，D正确。
故选D。
【变式1-1】（2022·四川眉山·中考真题）小林同学在“探究串联电路中用电器两端电压与电源两端电压的关系”时，如图所示电源电压U=6V保持不变。他闭合开关时发现两只灯泡都不亮，用电压表分别测出ab、bc、ac两点之间的电压为Uab=6V、Ubc=0V、Uac=6V。若电路只有一处故障，则应是（ ）
A．灯泡L1短路B．灯泡L1断路
C．灯泡L2短路D．开关S断路
【答案】B
【解析】
A．若灯泡L1短路，则另外一个灯泡亮，故A不符合题意；
B．若灯泡L1断路，两个灯泡都不亮，则电压表在ab间时，串联在电路中，测量电源电压，电压表的示数为6V，电压表在ac间时，也是测量电源电压，电压表的示数为6V，而电压表在bc间时，电压表未接入，故电压表的示数为0，故B符合题意；
C．若灯泡L2短路，则另外一个灯泡亮，故C不符合题意；
D．若开关S断路，两个灯泡都不发光，不论电压表接在a、b、c哪两端，电压表都相当于断路，电压表的示数为0，故D不符合题意。
故选B。
【变式1-2】（2022·四川凉山·中考真题）某同学根据如图所示的电路图，测量小灯泡两端的电压和通过灯泡的电流，闭合开关后发现小灯泡不发光，电流表指针无明显偏转，电压表指针有较大偏转，则可能的原因是（ ）
A．电压表断路B．小灯泡断路
C．电流表断路D．开关断路
【答案】B
【解析】
A．如图，为灯泡的简单电路，电压表测灯泡两端电压，电流表测电路中电流；若电压表断路，小灯泡发光，与题意不符，故A不符合题意；
B．若小灯泡断路，则电压表串联在电路中，测量电源电压，电压表指针有较大偏转，小灯泡也不亮，电流表也没有示数，故B符合题意；
C．若电流表断路，则电压表没有示数，与题意不符，故C不符合题意；
D．若开关断路，则电压表没有示数，与题意不符，故D不符合题意。
故选B。
【变式1-3】（2022·江苏扬州·九年级期末）如图所示，关于探究“串联电路中电压的规律”的实验，下列说法不正确的是（ ）
A．实验前，应对电压表进行调零
B．应选用不同规格的灯泡多次实验
C．测出灯L1的电压后，只将电压表的一端从A改接到C，即可测出灯L2的电压
D．实验中若L2被短路，L1会更亮
【答案】C
【解析】
A．根据电压表的使用规范，应在实验前对电压表进行调零，使指针指在零刻度线上，故A正确，不符合题意；
B．为了使实验结果具有普遍性，应选用不同规格的灯泡进行多次实验，故B正确，不符合题意；
C．由图可知，电流从电源正极流出，依次经过C、B、A点。当电压表测量灯L1两端电压时，电压表的正接线柱连接B点，负接线柱连接A点。将电压表的一端从A改接到C，则电压表的正负接线柱接反，无法正常测量灯L2两端的电压，故C错误，符合题意；
D．实验中若L2被短路，则相当于只有灯L1接入电路，此时电路电阻减小，根据欧姆定律分析可知，此时电路电流增大，根据可知，灯L1的实际功率也会增大，L1会更亮，故D正确，不符合题意。
故选C。
【知识点2 电压表的量程及其读数】
电压表的读数方法：
（1）分清所选电压表的量程，知道满刻度所表示的电压值，如：3V或15V。
（2）分清电压表的分度值，如：0.1V或0.5V。
（3）看指针向右总共偏转了多少个小格，根据分度值读出指针位置所表示的电压值。
【题型2 电压表的量程及其读数】
【例2】（2022·浙江台州·中考真题）某次实验时，电表的接线和指针的位置如图所示，其示数为（ ）
A．2.50伏B．12.5伏C．2.50安D．12.5安
【答案】A
【解析】
由图知道，电表表盘标有“V”，所以是电压表；该电压表选择的量程为0～3V，分度值为0.1V，其示数为2.50V，故A符合题意，BCD不符合题意。
故选A。
【变式2-1】（2022·山东·济南市章丘区第二实验中学九年级）伏安法测电阻实验时，接通电路后，其中一电表示数如图所示，其示数为（ ）
A．2AB．2VC．10AD．10V
【答案】D
【解析】
由图中可知，该电表表盘上标的是“V”，则该电表是电压表，使用是0~15V的量程，其分度值为0.5V，故其示数为10V，故ABC不符合题意，D符合题意。
故选D。
【变式2-2】（2022·云南文山·九年级期末）教室如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（ ）
A．9V、1.8VB．1.8V、9V
C．1.8V、7.2VD．7.2V、1.8V
【答案】D
【解析】
由电路图知道，两电阻R1与R2串联，电压表V1测电源电压，电压表V2测电阻R2两端的电压，所以，电压表V1示数应大于电压表V2示数，由于两个电压表指针偏转角度相同，所以，电压表V1量程是15V，电压表V2量程是3V；电压表V1量程是15V，最小分度值是0.5V，电压表示数
U1＝9V
电压表V2量程是3V，最小分度值是0.1V，电压表示数是1.8V；则电阻R2两端的电压
U2＝UV2＝1.8V
由串联电路特点知道，电阻R1两端的电压
U1＝UV1﹣UV2＝9V﹣1.8V＝7.2V
故D符合题意。
故选D。
【变式2-3】（2022·上海·九年级）某同学用有3V和15V两个量程的电压表来测量电压时，电压表“－”接线柱已经接入电路，在用15V量程进行试触时，发现指针的位置如图所示，则他下一步的操作应该是（ ）
A．直接接入c接线柱，然后读数
B．直接接入b接线柱，然后读数
C．断开开关，接入c接线柱，闭合开关后读数
D．断开开关，接入b接线柱，闭合开关后读数
【答案】D
【解析】
从图可知，试触时指针摆幅较小，在1V附近，这是选用了电压表较大量程的结果，为了使测量数据准确，应换用较小量程，所以用0～3V的量程，并且换接线柱时应断开开关，故ABC不符合题意，D符合题意。
故选D。
【题型3 电压表连接的实物图与电路辨析】
【例3】（2022·上海·九年级）如图所示，有灯泡L1、L2，开关S、电源、电压表、电流表，滑动变阻器和导线若干，要求：L1、L2并联，开关控制整个电路，电流表测总电流，电压表测L2的电压，滑动变阻器的滑片向右移动，L1变亮。请画出电路图并连接实物图。
【答案】
【解析】
灯泡L1、L2并联，开关控制整个电路，开关在干路上；电流表测总电流，电流表也在干路上；滑动变阻器的滑片向右移动，灯泡L1变亮，说明变阻器与灯串联，且滑动变阻器滑片右边的电阻连入电路；因电压表测灯泡L2的电压，最后将电压表与L2并联，如图所示：
【变式3-1】（2022·湖北·宜昌天问教育集团九年级期末）如图是小明同学在探究“电流与电压､电阻关系”时所连电路，其中有一根导线连错了，请在错误的导线上打“×”并画出正确的导线，并标出电压表的正负接线柱（电池组的右边是电源的正极）｡
【答案】
【解析】
由图中可知，电流表与定值电阻并联，电压表串联在电路中，是错误的，电流表应与电阻串联，电压表与电阻并联，电压表的最左边为“﹣”接线柱，中间为“3”接线柱，最右边为“15”接线柱，中间和右边的接线柱为“+”接线柱，改正后如下图所示
【变式3-2】（2022·吉林长春·九年级期末）在做电学实验时，小明发现一个定值电阻的标签已模糊。为了知道它的阻值，小明用电流表、电压表等器材测量其电阻的大小。
（1）他连接的电路如图甲所示，请指出他的错误 _____。
（2）改正错误后,继续正确操作,当电压表的示数为2.2V时，电流表的示数如图乙所示,此时电路中的电流是 _____A，定值电阻的阻值是 _____Ω。
（3）他三次测量的实验数据如上面表格中所示，则测得这个定值电阻的阻值是 _____Ω。（结果保留一位小数）
（4）他多次测量的目的是 _____。
（5）如果他实验时用的是旧电池，电压偏低，会导致测量结果 _____（选填“偏大”、“偏小”或“不变”）。
【答案】 滑动变阻器接上面两个接线柱 0.22 10 9.9 求平均值减小误差 不变
【解析】
（1）[1]滑动变阻器应选用“一上一下”两个接线柱，错误为滑动变阻器接上面两个接线柱；
（2）[2]电流表选用小量程,分度值为0.02，示数为0.22A，故此时电路中的电流是0.22A；[3]根据欧姆定律可知定值电阻的阻值
R1==10Ω
（3）[4]根据欧姆定律可知
这个定值电阻的阻值
R==9.9Ω
（4）[5]他多次测量的目的是为了求平均值减小误差；
（5）[6]定值电阻的阻值不变，与电阻两端的电压和通过的电流无关，如果他实验时用的是旧电池，虽然电压偏低，但是测量结果不变。
【变式3-3】（2022·湖南永州·九年级期末）小明在做“测量小灯泡的电功率”的实验时，所用电源电压为4.5V，小灯泡额定电压为2.5V。
（1）该实验的实验原理是______；
（2）请你用笔画线代替导线，将图甲中的实物电路连接完整；______
（3）把电路图连接成实物图（如图甲所示）后，闭合开关，发现小灯泡不亮，电流表指针不动、电压表指针有明显的偏转，则电路故障原因可能是______；
（4）故障排除后重新闭合开关，移动滑动变阻器的滑片P到某一位置时，电压表的示数如图乙所示，若要测量小灯泡的额定功率，应将图甲中滑片P向______（填“左”或“右”）端移动，使电压表的示数为2.5V；
（5）小明同学移动滑P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的图象。根据图象信息可计算出小灯泡的额定功率是______W。
【答案】 P=UI 小灯泡断路##灯丝断了##灯泡松动 右 0.5
【解析】
（1）[1]在“测量小灯泡的电功率”实验中实验原理是P=UI，用电压表测量出小灯泡两端电压，电流表测量出通过小灯泡的电流，最后由P=UI即可计算出小灯泡的电功率。
（2）[2]实验中电压表和小灯泡并联，电流表和小灯泡串联，滑动变阻器串联在电路中，改变电路中电流。因为小灯泡额定电压为2.5V，所以电压表用0~3V量程。电路图如图所示：
（3）[3]闭合开关后，发现小灯泡不亮，电流表指针不动，说明电路中有断路，又因为电压表指针有明显的偏转，所以故障是小灯泡断路，可能是灯丝断了，或者灯泡松动。
（4）[4]图乙电压表是0~3V量程，分度值为0.1V，示数为2.2V。若要测量小灯泡的额定功率，电压表示数应该增大到2.5V，根据串联分电压可知滑动变阻器两端电压应该减小，串联电路中用电器两端电压与电阻呈正比，所以应该减小滑动变阻器的阻值，即将滑片P向右滑动。
（5）[5]小灯泡两端电压等于额定电压时，小灯泡电功率为额定功率。由图乙可知UL=2.5V时，IL=0.2A，所以小灯泡额定功率为
【题型4 判断电压表的测量对象】
【例4】（2022·四川达州·中考真题）如图所示，电源电压恒为3V，灯泡L1标有“3V 0.75W”，L2标有“4V 1W”的字样，忽略温度对灯丝电阻的影响，闭合开关S1、S2时，下列说法正确的是（ ）
A．L2不能正常发光，但要比L1亮一些
B．电压表不能测量电源电压
C．电流表示数等于两灯电流大小之和
D．若电流表无示数，但L2发光且电压表有示数，则可能是L1开路
【答案】D
【解析】
BC．由图知道，灯泡L1与L2并联，电流表在L1所在的支路上，测量通过灯泡L1的电流，电压表并联在L2两端，测量的是电源电压，故BC错误；
A．因为灯泡L1标有“3V 0.75W”，L2标有“4V 1W”的字样，所以，两的电阻是
由于电源电压恒为3V，灯泡L1与L2并联，且L1与L2的额定电压分别是3V和4V，所以，L2不能正常发光，两灯的功率分别是
由于 ，所以，L1更亮一些，故A错误；
D．若电流表无示数，说明L1所在的支路断路，L2发光且电压表有示数，说明电压表与电源连接部分没有故障，即可能是是L1开路，故D正确。
故选D。
【变式4-1】（2022·山东泰安·中考真题）如图所示电路中，电源电压恒定。闭合开关，电路正常工作一段时间后，灯泡突然熄灭，电路中只有两个电表有示数。电阻或灯泡仅有一个出现了故障，其它元件均完好。下列说法中（ ）
①可能灯泡断路 ②可能灯泡短路
③可能电阻断路 ④可能电阻短路
A．只有①②正确B．只有③④正确
C．只有②④正确D．只有①③正确
【答案】A
【解析】
由图得，灯泡L与电阻R串联，电流表测量电路电流，电压表V1测量灯泡L的电压，电压表V测量电源电压。若灯泡断路，电路中没有电流，电流表示数为0，电压表V1、V均与电源相连接，因此电压表V1、V均有示数；若灯泡短路，电中只有电阻R工作，电路中有电流，电流表有示数，灯泡两端无电压，即电压表V1示数为0，电压表V仍测量电源电压，仍有示数；若电阻断路，电路中没有电流，电流表无示数，电压表V1被断开，无示数，电压表V仍测量电源电压，仍有示数；若电阻短路，电路中有电流，电流表有示数，电压表V、V1都测量电源电压，都有示数，故A符合题意，BCD不符合题意。
故选A。
【变式4-2】（2022·广西百色·中考真题）如图所示电路，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数。下列关于电路的分析不正确的是（ ）
A．灯L1与灯L2并联
B．电压表测量灯L1两端的电压
C．只断开开关S1，灯L2正常发光
D．电流表测量电路总电流
【答案】D
【解析】
A．由图可知，闭合开关S1、S2，灯L1与灯L2并联，故A正确，不符合题意；
B．由图可知，电压表并联在灯泡L1两端，所以电压表测量灯L1两端的电压，故B正确，不符合题意；
C．由图可知，闭合开关S1、S2，灯L1与灯L2并联，两灯独立工作互不干扰，所以若只断开开关S1，灯泡L2不受影响，将会正常发光，故C正确，不符合题意；
D．由图可知，电流表与灯泡L2串联，所以电流表测的是通过灯L2的电流，故D错误，符合题意。
故选D。
【变式4-3】（2022·辽宁沈阳·二模）如图所示的电路，电源电压为25V恒定不变，滑动变阻器R1的铭牌上标有“50Ω 2A”字样，定值电阻R2的阻值为10Ω，电流表的量程选择了0~3A，两块电压表的量程都选择了0~15V。闭合开关S，在保证电路安全的情况下，将滑动变阻器的滑片P从最左端向右移动的过程中，下列说法正确的是（ ）
A．电压表V1的示数变大
B．电压表V2的示数跟电流表的示数的比值变大
C．整个电路的最大电功率为37.5W
D．当闭合开关S，两块电压表都被短路了
【答案】AC
【解析】
由电路图可知，当闭合开关S，R1与R2串联，V1表和V2表都测R2两端的电压。
A．将滑动变阻器的滑片P从最左端向右移动的过程中，滑动变阻器接入电路的阻值在变小，由串联分压原理可知，R1两端的电压变小，R2两端的电压变大，所以V1表示数变大，故A正确；
B．电压表V2的示数跟电流表的示数的比值为R2的阻值，因为R2是定值电阻，所以电压表V2的示数跟电流表的示数的比值不变，故B错误；
C．当R2两端的电压最大时，由欧姆定律可知，电路中的电流最大，R2两端的最大电压为电压表的量程15V，此时电路中的最大电流为
由可知，整个电路的最大电功率为
故C正确；
D．当闭合开关S，两块电压表都并联在R2两端，都测R2两端的电压，故D错误。
故选AC。
实验次数
电压U（V）
电流I（A）
电阻R（Ω）
1
2.2
2
1.5
0.14
3
0.9
0.10
