人教版九年级物理全一册同步考点专题训练16.1电压(原卷版+解析)

这是一份人教版九年级物理全一册同步考点专题训练16.1电压(原卷版+解析)，共32页。试卷主要包含了7V，5V，1V；，05VB．2，5V，则该同学实际测的电压值是等内容，欢迎下载使用。

典例分析＋变式训练

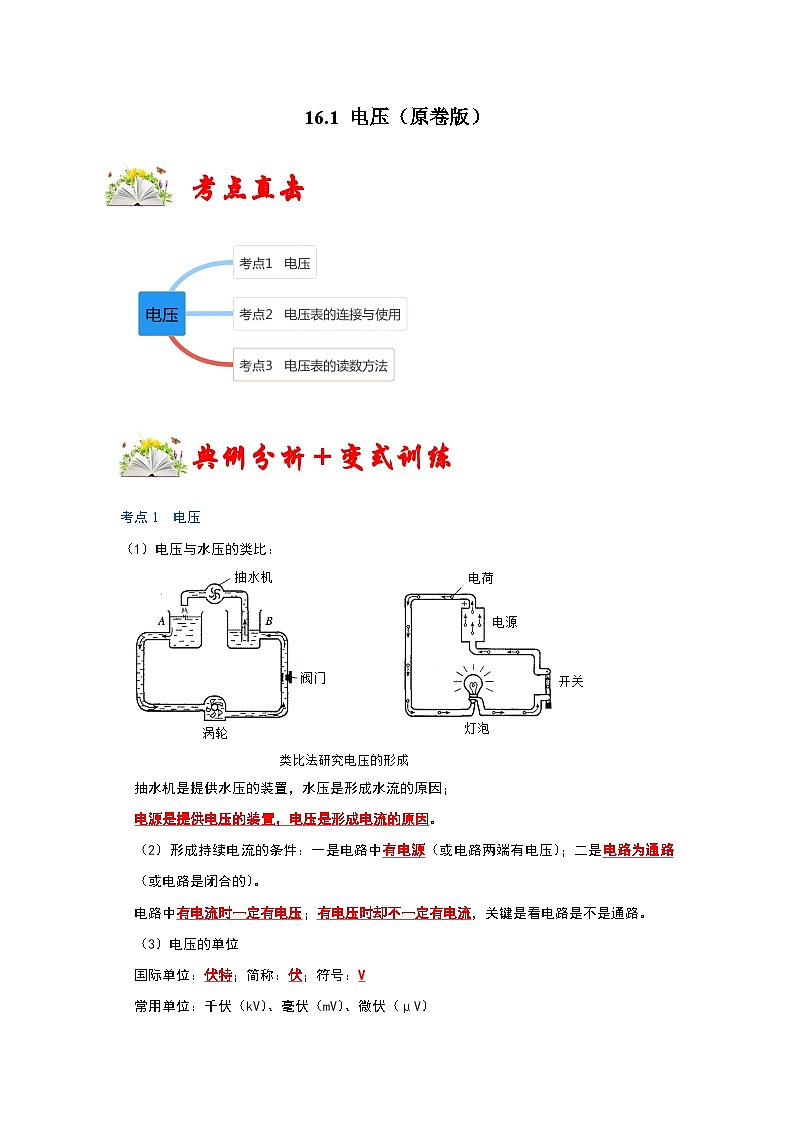

考点1 电压
（1）电压与水压的类比：
抽水机是提供水压的装置，水压是形成水流的原因；
电源是提供电压的装置，电压是形成电流的原因。
（2）形成持续电流的条件：一是电路中有电源（或电路两端有电压）；二是电路为通路（或电路是闭合的）。
电路中有电流时一定有电压；有电压时却不一定有电流，关键是看电路是不是通路。
（3）电压的单位
国际单位：伏特；简称：伏；符号：V
常用单位：千伏（kV）、毫伏（mV）、微伏（μV）

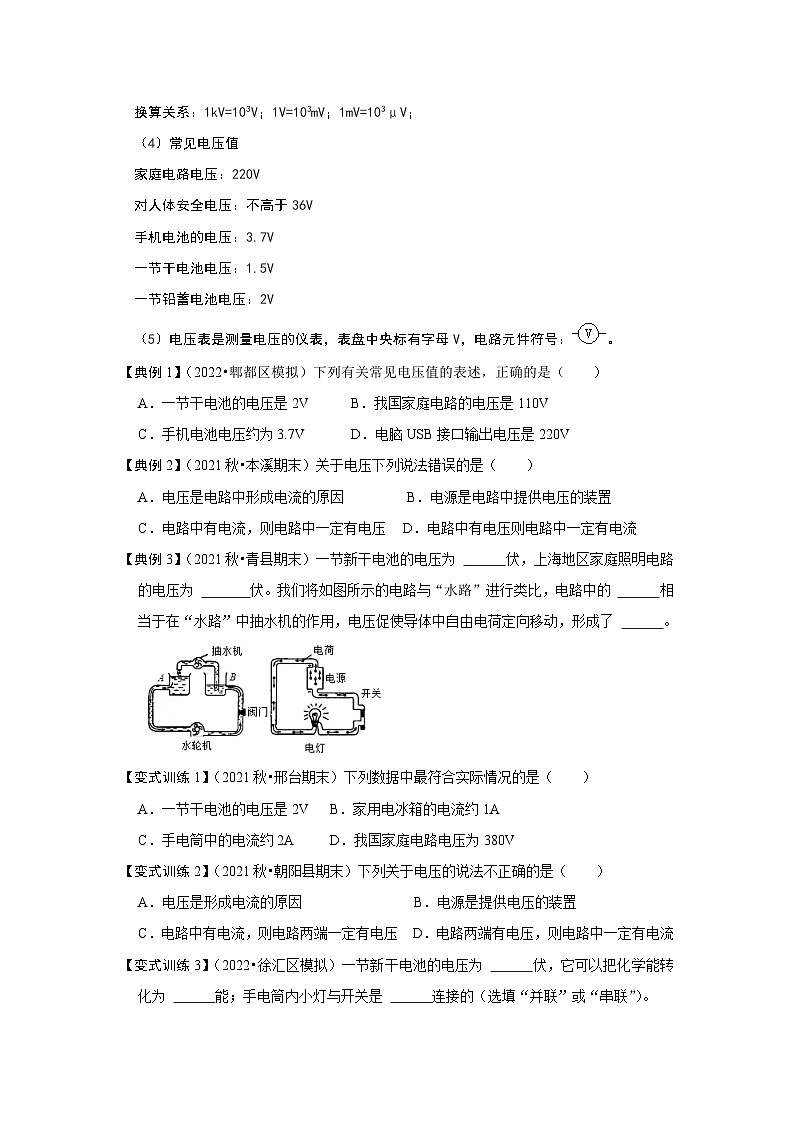

换算关系：1kV=103V；1V=103mV；1mV=103μV；
（4）常见电压值
家庭电路电压：220V
对人体安全电压：不高于36V
手机电池的电压：3.7V
一节干电池电压：1.5V
一节铅蓄电池电压：2V
（5）电压表是测量电压的仪表，表盘中央标有字母V，电路元件符号：。
【典例1】（2022•郫都区模拟）下列有关常见电压值的表述，正确的是（ ）
A．一节干电池的电压是2V B．我国家庭电路的电压是110V
C．手机电池电压约为3.7V D．电脑USB接口输出电压是220V
【典例2】（2021秋•本溪期末）关于电压下列说法错误的是（ ）
A．电压是电路中形成电流的原因 B．电源是电路中提供电压的装置
C．电路中有电流，则电路中一定有电压 D．电路中有电压则电路中一定有电流
【典例3】（2021秋•青县期末）一节新干电池的电压为 伏，上海地区家庭照明电路的电压为 伏。我们将如图所示的电路与“水路”进行类比，电路中的 相当于在“水路”中抽水机的作用，电压促使导体中自由电荷定向移动，形成了 。

【变式训练1】（2021秋•邢台期末）下列数据中最符合实际情况的是（ ）
A．一节干电池的电压是2V B．家用电冰箱的电流约1A
C．手电筒中的电流约2A D．我国家庭电路电压为380V
【变式训练2】（2021秋•朝阳县期末）下列关于电压的说法不正确的是（ ）
A．电压是形成电流的原因 B．电源是提供电压的装置
C．电路中有电流，则电路两端一定有电压 D．电路两端有电压，则电路中一定有电流
【变式训练3】（2022•徐汇区模拟）一节新干电池的电压为 伏，它可以把化学能转化为 能；手电筒内小灯与开关是 连接的（选填“并联”或“串联”）。

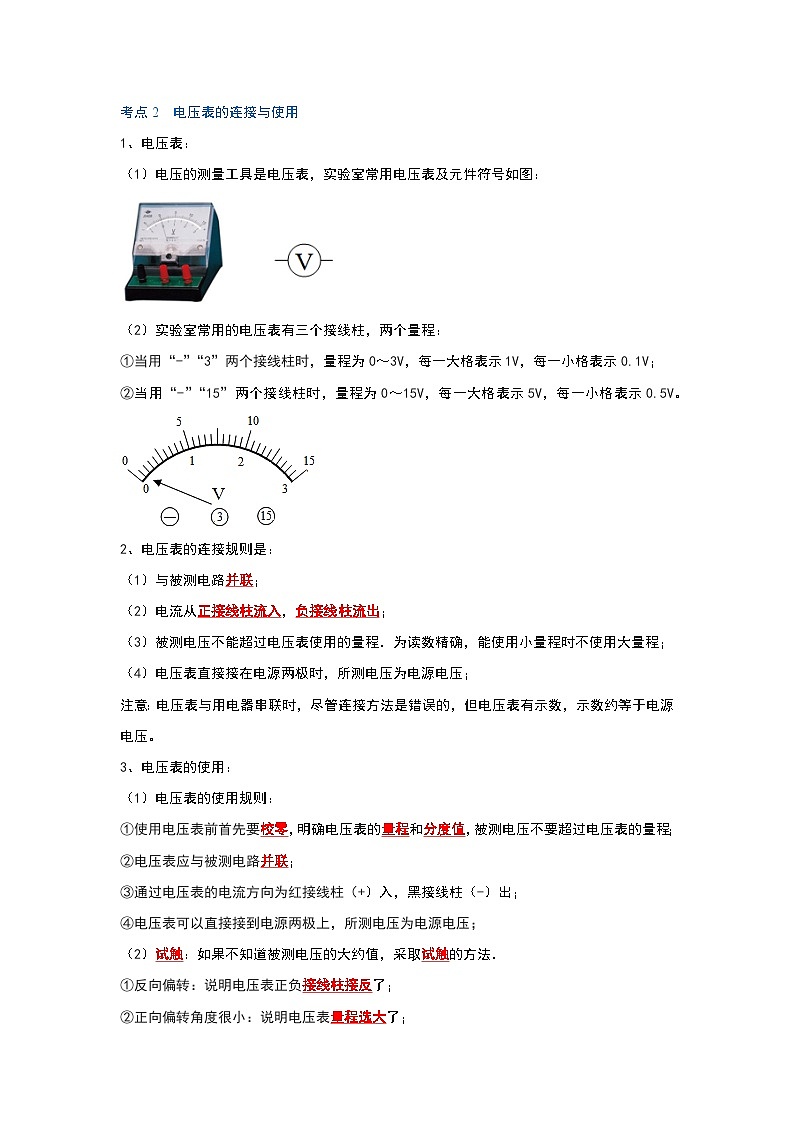

考点2 电压表的连接与使用
1、电压表：
（1）电压的测量工具是电压表，实验室常用电压表及元件符号如图：
（2）实验室常用的电压表有三个接线柱，两个量程：
①当用“-”“3”两个接线柱时，量程为0～3V，每一大格表示1V，每一小格表示0.1V；
②当用“-”“15”两个接线柱时，量程为0～15V，每一大格表示5V，每一小格表示0.5V。
2、电压表的连接规则是：
（1）与被测电路并联；
（2）电流从正接线柱流入，负接线柱流出；
（3）被测电压不能超过电压表使用的量程．为读数精确，能使用小量程时不使用大量程；
（4）电压表直接接在电源两极时，所测电压为电源电压；
注意：电压表与用电器串联时，尽管连接方法是错误的，但电压表有示数，示数约等于电源电压。
3、电压表的使用：
（1）电压表的使用规则：
①使用电压表前首先要校零，明确电压表的量程和分度值，被测电压不要超过电压表的量程；
②电压表应与被测电路并联；
③通过电压表的电流方向为红接线柱（+）入，黑接线柱（-）出；
④电压表可以直接接到电源两极上，所测电压为电源电压；
（2）试触：如果不知道被测电压的大约值，采取试触的方法．
①反向偏转：说明电压表正负接线柱接反了；
②正向偏转角度很小：说明电压表量程选大了；
③正向偏转到最大刻度之外：说明电压表量程选小了。
【典例4】（2022•平罗县模拟）如图所示，下列说法正确的是（ ）

A．断开开关 S，若甲、乙都是电压表，则两灯都发光
B．断开开关 S，若甲、乙都是电流表，则两灯都不发光
C．闭合开关 S，若甲、乙都是电压表，则两灯都发光
D．闭合开关 S，若甲、乙都是电流表，则两灯都发光
【典例5】（2022•蜀山区校级一模）如图所示电路中，当只闭合开关S2时，电流表、电压表均正常工作，下列说法错误的是（ ）

A．只闭合开关S2时，R1 和R2串联，电压表测R2两端电压
B．只闭合开关S1和S2时，电压表示数为零
C．只闭合开关S1和S3时，电压表示数为电源电压
D．同时闭合开关S2和S3时，电路将发生短路
【典例6】（2022•宣州区校级二模）如图电路中，当断开开关S时，电阻R1、R2串联，则甲表为 ；当闭合开关S时，电阻R1、R2并联，则乙表为 （选填“电压表”或“电流表”）。

【典例7】（2021秋•花都区期末）请在如图所示电路中的“〇”内填上电流表或电压表的符号，使L1和L2并联。

【变式训练1】（2022•东平县校级一模）如图所示，能正确测出小灯泡L1两端电压的电路是（ ）
A． B． C． D．
【变式训练2】（2021秋•锦江区校级期中）在用电压表测量如图所示电路中灯泡L两端的电压时，电压表应接在（ ）

A．a、b之间，a与电压表“+”接线柱连接
B．a、b之间，b与电压表“+”接线柱连接
C．c、d之间，c与电压表“+”接线柱连接
D．c、d之间，d与电压表“+”接线柱连接
【变式训练3】（2022•高唐县一模）电压表其实是由一个小量程的电流表改装而成，如图所示，“3V挡”和“15V挡”都是由同一个电流表分别与不同的电阻 联而成，选择15V量程时，通过两个电阻的电流 （选填“相等”或“不相等”）

【变式训练4】（2021•播州区校级模拟）如图所示电路中，甲、乙两处分别接入电流表或电压表。当S闭合后，为使两灯均能发光，则甲接 ，乙接 。
考点3 电压表的读数方法
（1）基础知识：
①当用“-”“3”两个接线柱时，量程为0～3V，每一大格表示1V，每一小格表示0.1V；
②当用“-”“15”两个接线柱时，量程为0～15V，每一大格表示5V，每一小格表示0.5V．
（2）读数步骤：
①先看清量程，认清各量程的分度值；
②当使用0～15V量程时，应以上排刻度读数，其分度值为0.5V；当使用0～3V的量程时，应以下排刻度读数，其分度值为0.1V；
③用分度值乘以指针转过的小格数就是被测的电压值；
例如：下图所使用的接线柱是“一”和“15”，即量程是0～15V，对应其分度值是0.5V，查出指针所指格数为11格（1大格是10小格），故读数为：11×0.5V=5.5V。
【典例8】（2021•济南）如图所示是电压表的表盘，其示数是（ ）

A．2.05VB．2.5VC．10.5VD．12.5V
【典例9】（2021秋•永春县期中）有一个同学在测量电压时用的是0～3V的量程，但记录的读数却是6.5V，则该同学实际测的电压值是（ ）
A．5VB．2.5VC．1.3VD．11.5V
【典例10】（2020秋•郁南县期末）请读出图中两表的示数，电压表示的数是 V，电流表示的数为 A。

【变式训练1】（2021•渝中区模拟）如图，某中学的物理课外活动组在容器中加入果汁，然后将铜片和锌片插入果汁中，这样就制成了一个水果电池。观察电压表的接线情况和指针偏转可知，关于铜片是水果电池的正负极及每一节水果电池的电压判断正确的是（ ）

A．正极0.125VB．负极0.125VC．正极0.5VD．负极0.5V
【变式训练2】（2022•广东模拟）如图的电压表，若选0～3V的量程，读数为 V；若选0～15V的量程，读数为 V。

【变式训练3】（2022•简阳市 模拟）小明同学用如图甲所示的电路探究“串联电路电压特点”，某次测量时，电压表的示数如图乙所示，此时灯L1两端的电压为 V；小明同学在测量了灯L1两端的电压后，断开开关S，然后将导线AE的A端松开，接到D接线柱上，这样 （选填“能”或“不能”）测量灯L2两端的电压。

【变式训练4】（2021秋•惠城区期末）如图甲所示电路，该电路是 （填连接方式）电路，电压表和电流表的读数如图丙和丁，则电压表的读数是 V，电流表读数 A。

课堂巩固训练
一、选择题。
1．（2021•桂林模拟）一节5号新干电池的电压约为（ ）
A．380VB．220VC．36VD．1.5V
2．（2022•天府新区模拟）5月的第二个星期日是母亲节，晓理用压岁钱购买了如图所示的手持充电小风扇送给妈妈，该风扇的电池电压最接近（ ）
A．8.7VB．110VC．220VD．380V
3．（2021秋•余杭区期末）在番茄上相隔一定距离分别插入铜片和锌片，即为番茄电池，将铜片、锌片与电压表相连，如图所示。下列说法正确的是（ ）

A．锌片是番茄电池的正极
B．如图所示的电压值为4V
C．可以将电压表直接接在该番茄电池的两端测量电压
D．为提倡节约，制作电池后的番茄作为蔬菜食用
4．（2022•岳麓区校级开学）如图所示，下列说法正确的是（ ）

A．电流表测量的是通过L2的电流 B．电压表能够测量出电源电压
C．电压表的正、负接线柱接反了 D．三盏灯既不是并联也不是串联
5．（2021秋•青县期末）如图所示，把铜片、铁片插入菠萝中，制成一个水果电池，用电压表测量它的电压。则（ ）

A．菠萝是绝缘体B．电压表能提供电压
C．水果电池的电压为0.5VD．铁片是水果电池的正极
6．（2021秋•重庆期中）如图所示的电路中，关于电压表、电流表、灯泡的连接方式，下列说法正确的是（ ）

A．两灯泡并联
B．电流表 A1测通过 L1的电流，电压表 V2测L2两端的电压
C．电流表 A1测干路电流，电流表 A2测通过 L2的电流
D．电压表 V1测 L1两端的电压，电压表 V2测电路总电压，电压表V3测 L2两端的电压
7．（2020秋•樟树市期中）如图所示电路，电压表、导线、开关、电池均完好，当开关闭合后，产生的现象是（ ）

A．电压表被烧毁B．电压表指针明显偏转
C．电压表指针不动D．电源被短路
二、填空题。
8．（2021秋•虹口区期末）手电筒中一节干电池的电压为 伏，小灯泡与控制它的开关是 连接的（选填“串联”或“并联”），用电流表测量通过小灯泡的电流选择 安量程较合适（选填“0～0.6”或“0～3”）。
9．（2021秋•新沂市校级月考）一节干电池的电压为 V，人体安全电压不高于36V，当通过人体的电流接近30mA时就会有生命危险。据此可以推断，人体是 （填“导体”或“绝缘体”），人体电阻约 Ω。而我国照明电路的电压为 V，人体接触电源会造成触电。
10．（2021秋•鹿邑县期末）某同学在用电压表测电压前，已将指针调到“O”刻度线上，第一次将电压表接入电路时，指针偏转情况如图甲，这是因为 ；纠正后第二次把电压表接入电路时，指针偏转情况如图乙，这是因为 ，应该 。

11．（2021秋•海淀区校级月考）如图1中所示电压表的示数是 V，如图2所示，将一根带电的橡胶棒与验电器上方的金属球接触，验电器的两个箔片张开。这是由于箔片上带了 种（选填“同”或“异”）电荷的缘故。

12．（2020秋•昌平区校级期中）如图所示的电压表，如果选用“﹣”和“3”两个接线柱时，它的量程是 V，分度值是 V，表盘的示数是 V；如果选用“﹣”和“15”两个接线柱时，它的量程是 V，分度值是 V，表盘的示数是 V。
三、作图题。
13．（2021秋•珠海期末）请在如图所示电路图的虚线框中填入电流表和电压表的元件符号，使得开关闭合后，电路正常工作。

14．（2021秋•西宁期末）要使如图所示的电路图成为串联电路，请在图中填上合适的电表。

四、实验探究题。
15．（2022•长沙模拟）小萌同学选用“2.5V 0.3A”和“3.8V 0.3A”的两个小灯泡组成了如图所示的电路，然后将一个电表接在图示位置。
（1）若电表为电流表，则它所测电流为流过 的电流；
（2）若电表为电压表，闭合开关，将出现的现象是：灯泡L1 ，电压表 （选填“有”或“无”）示数。

16．（2021秋•渭滨区期末）如图甲中S是单刀双掷开关，当S接在a时测R1两端电压如图乙，读数为 ，当S接在b时能否测出R2两端电压？ ，为什么？答
。

五、解答题。
17．（2020秋•碧江区 期末）如所示各图是练习使用电压表时分别存在的问题。请你分析造成下列各现象的原因。

图1的问题： 。
图2的问题： 。
图3的问题： 。
18．（2022•铜仁市模拟）规则是社会文明进步的标志。共产党人的规则：“为人民服务、不忘初心，牢记使命”等等；交通规则：“限速、限载、红灯停，绿灯行”等等；生活中使用的测量工具的规则：例：“电压表：要与电路并联”、“天平：物体放左盘，砝码放右盘”等等。现请同学们任选3个测量工具，写出一条各自的使用规则。（不能重复上面的例子）
① ；
② ；
③ 。
16.1 电压（解析版）
考点直击


典例分析＋变式训练
考点1 电压
（1）电压与水压的类比：
抽水机是提供水压的装置，水压是形成水流的原因；
电源是提供电压的装置，电压是形成电流的原因。
（2）形成持续电流的条件：一是电路中有电源（或电路两端有电压）；二是电路为通路（或电路是闭合的）。
电路中有电流时一定有电压；有电压时却不一定有电流，关键是看电路是不是通路。
（3）电压的单位
国际单位：伏特；简称：伏；符号：V
常用单位：千伏（kV）、毫伏（mV）、微伏（μV）
换算关系：1kV=103V；1V=103mV；1mV=103μV；
（4）常见电压值
家庭电路电压：220V
对人体安全电压：不高于36V
手机电池的电压：3.7V
一节干电池电压：1.5V
一节铅蓄电池电压：2V
（5）电压表是测量电压的仪表，表盘中央标有字母V，电路元件符号：。
【典例1】（2022•郫都区模拟）下列有关常见电压值的表述，正确的是（ ）
A．一节干电池的电压是2V B．我国家庭电路的电压是110V
C．手机电池电压约为3.7V D．电脑USB接口输出电压是220V
【答案】C。
【解答】解：A、一节新干电池电压为1.5V。故A错误；
B、我国照明电路的电压是220V。故B错误；
C、现在的手机都普遍使用锂电池，锂离子电池的电压普遍是3.7V。故C正确；
D、电脑USB接口的输入电压约为220V，输出电压为5V左右。故D错误。
故选：C。
【典例2】（2021秋•本溪期末）关于电压下列说法错误的是（ ）
A．电压是电路中形成电流的原因 B．电源是电路中提供电压的装置
C．电路中有电流，则电路中一定有电压 D．电路中有电压则电路中一定有电流
【答案】D。
【解答】解：A、电压使自由电荷发生定向移动，从而形成电流；故电压是电路中形成电流的原因；故A不符题意；
B、电源是电路中提供电压的装置；故B不符题意；
C、电压使自由电荷发生定向移动，从而形成电流；故电路中有电流，则电路中一定有电压；故C不符题意；
D、电路中有电压，且是通路，才有电流；故D符合题意；
故选：D。
【典例3】（2021秋•青县期末）一节新干电池的电压为 1.5 伏，上海地区家庭照明电路的电压为 220 伏。我们将如图所示的电路与“水路”进行类比，电路中的 电源 相当于在“水路”中抽水机的作用，电压促使导体中自由电荷定向移动，形成了 电流 。

【答案】1.5；220；电源；电流。
【解答】解：
（1）一节新干电池的电压为1.5V，上海地区家庭照明电路的电压为220V；
（2）将图中的电路与“水路”进行类比，抽水机工作时，不断将B容器内的水抽到A容器中，使得A、B容器内保持一定的水压；在电路中，电源的作用使电路两端保持一定的电压；电路中的电源相当于在“水路”中抽水机的作用；
（3）电压促使导体中自由电荷定向移动，形成了电流。
故答案为：1.5；220；电源；电流。
【变式训练1】（2021秋•邢台期末）下列数据中最符合实际情况的是（ ）
A．一节干电池的电压是2V B．家用电冰箱的电流约1A
C．手电筒中的电流约2A D．我国家庭电路电压为380V
【答案】B。
【解答】解：
A、一节蓄电池的电压是1.5V，故A不符合实际；
B、电冰箱的功率在200W左右，正常工作时的电流I＝＝≈1A，故B符合实际；
C、根据物理实验室中的经验可知，普通手电筒小灯泡工作时的电流都不会超过电流表的小量程，即一般在0.6A以下，不可能达到2A，故C不合实际；
D、我国家庭电路的电压是220V，故D不符合实际。
故选：B。
【变式训练2】（2021秋•朝阳县期末）下列关于电压的说法不正确的是（ ）
A．电压是形成电流的原因 B．电源是提供电压的装置
C．电路中有电流，则电路两端一定有电压 D．电路两端有电压，则电路中一定有电流
【答案】D。
【解答】解：A、电压使自由电荷发生定向移动，从而形成电流；故电压是电路中形成电流的原因；故A不符题意；
B、电路中，电源为电路提供电压；故B不符题意；
C、电路中有电流，则电路两端一定有电压；因为电压是使电路形成电流的原因；故C不符题意；
D、电路两端有电压，则电路中不一定有电流，是否有电流，还要看电路是不是通路；故D符合题意；
故选：D。
【变式训练3】（2022•徐汇区模拟）一节新干电池的电压为 1.5 伏，它可以把化学能转化为 电 能；手电筒内小灯与开关是 串联 连接的（选填“并联”或“串联”）。
【答案】1.5；电；串联。
【解答】解：一节新干电池的电压为1.5伏，它可以把化学能转化为电能；手电筒内小灯与开关是串联连接的。
故答案为：1.5；电；串联。
考点2 电压表的连接与使用
1、电压表：
（1）电压的测量工具是电压表，实验室常用电压表及元件符号如图：
（2）实验室常用的电压表有三个接线柱，两个量程：
①当用“-”“3”两个接线柱时，量程为0～3V，每一大格表示1V，每一小格表示0.1V；
②当用“-”“15”两个接线柱时，量程为0～15V，每一大格表示5V，每一小格表示0.5V。
2、电压表的连接规则是：
（1）与被测电路并联；
（2）电流从正接线柱流入，负接线柱流出；
（3）被测电压不能超过电压表使用的量程．为读数精确，能使用小量程时不使用大量程；
（4）电压表直接接在电源两极时，所测电压为电源电压；
注意：电压表与用电器串联时，尽管连接方法是错误的，但电压表有示数，示数约等于电源电压。
3、电压表的使用：
（1）电压表的使用规则：
①使用电压表前首先要校零，明确电压表的量程和分度值，被测电压不要超过电压表的量程；
②电压表应与被测电路并联；
③通过电压表的电流方向为红接线柱（+）入，黑接线柱（-）出；
④电压表可以直接接到电源两极上，所测电压为电源电压；
（2）试触：如果不知道被测电压的大约值，采取试触的方法．
①反向偏转：说明电压表正负接线柱接反了；
②正向偏转角度很小：说明电压表量程选大了；
③正向偏转到最大刻度之外：说明电压表量程选小了。
【典例4】（2022•平罗县模拟）如图所示，下列说法正确的是（ ）

A．断开开关 S，若甲、乙都是电压表，则两灯都发光
B．断开开关 S，若甲、乙都是电流表，则两灯都不发光
C．闭合开关 S，若甲、乙都是电压表，则两灯都发光
D．闭合开关 S，若甲、乙都是电流表，则两灯都发光
【答案】C。
【解答】解：
AB、断开开关S，若两灯都发光，两个灯泡并联，两个电表分别与灯泡串联在电路中，都为电流表，若甲、乙都是电压表，则两灯都不发光，故AB错误；
CD、闭合开关S，若两灯都发光，两个灯泡串联在电路中，两个电表分别与灯泡并联在电路中，都为电压表，若甲、乙都是电流表，电源短路，则两灯都不发光，故C正确，D错误。
故选：C。
【典例5】（2022•蜀山区校级一模）如图所示电路中，当只闭合开关S2时，电流表、电压表均正常工作，下列说法错误的是（ ）

A．只闭合开关S2时，R1 和R2串联，电压表测R2两端电压
B．只闭合开关S1和S2时，电压表示数为零
C．只闭合开关S1和S3时，电压表示数为电源电压
D．同时闭合开关S2和S3时，电路将发生短路
【答案】C。
【解答】解：
A、只闭合开关S2时，电流的路径只有一条，R1和R2串联，电压表测R2两端电压，电流表测量电路中的电流，故A正确；
B、只闭合开关S1和S2时，电压表被短路，电压表的示数为0，电压表不工作，电流表串联在电路中，故B正确；
C、只闭合开关S1和S3时，电压表并联到了电源的两端，电压表的正负接线柱接反了，故C错误；
D、同时闭合开关S2和S3时，电源的两端被导线直接连通，电路将发生短路，故D正确。
故选：C。
【典例6】（2022•宣州区校级二模）如图电路中，当断开开关S时，电阻R1、R2串联，则甲表为 电压表 ；当闭合开关S时，电阻R1、R2并联，则乙表为 电压表 （选填“电压表”或“电流表”）。

【答案】电压表；电压表。
【解答】解：由图可知：当断开开关S时，电阻R1、R2串联，电流必须从正极流入依次经过R2、R1和仪表乙，流回负极，所以甲为电压表、乙为电流表。
当闭合开关S时，电阻R1、R2并联，电流必须分别流入R2、仪表甲和R1，然后从开关S流回负极，所以甲为电流表、乙为电压表。
故答案为：电压表；电压表。
【典例7】（2021秋•花都区期末）请在如图所示电路中的“〇”内填上电流表或电压表的符号，使L1和L2并联。

【解答】解：读图可知，要使两灯泡并联，必须使电路中有两条电流的路径，电流从电源的正极出来后分成两条路径，分别经过两个灯泡，下面的电表与灯泡L2串联在支路中，为电流表；上面的电压表与灯泡并联，为电压表，如图所示：

【变式训练1】（2022•东平县校级一模）如图所示，能正确测出小灯泡L1两端电压的电路是（ ）
A． B． C． D．
【答案】B。
【解答】解：A、图中电压表与灯泡L1并联了，测量的是灯泡L1两端的电压，但电压表的正负接线柱接反了，故该选项不符合题意；
B、图中电压表与灯泡L1并联了，测量的是灯泡L1两端的电压，“+”、“﹣”接线柱接法也正确，故该选项符合题意；
C、图中电压表与灯泡L2并联了，测量的是灯泡L2两端的电压，“+”、“﹣”接线柱接法正确，故该选项不符合题意；
D、图中电压表与电源并联了，测量的是电源两端的电压，是灯泡L1和L2串联后的总电压，故该选项不符合题意。
故选：B。
【变式训练2】（2021秋•锦江区校级期中）在用电压表测量如图所示电路中灯泡L两端的电压时，电压表应接在（ ）

A．a、b之间，a与电压表“+”接线柱连接
B．a、b之间，b与电压表“+”接线柱连接
C．c、d之间，c与电压表“+”接线柱连接
D．c、d之间，d与电压表“+”接线柱连接
【答案】A。
【解答】解：电压表测量灯泡L两端的电压时，应与灯泡并联，故电压表应接在a、b之间，故CD不正确；
电流应从电压表的正接线柱流入、负接线柱流出，故a应与“+”连接，故A正确、B不正确。
故选：A。
【变式训练3】（2022•高唐县一模）电压表其实是由一个小量程的电流表改装而成，如图所示，“3V挡”和“15V挡”都是由同一个电流表分别与不同的电阻 串 联而成，选择15V量程时，通过两个电阻的电流 相等 （选填“相等”或“不相等”）

【答案】串：相等。
【解答】解：电压表其实是由一个小量程的电流表改装而成，根据串联分压，“3V挡”和“15V挡”都是由同一个电流表分别与不同的电阻串联而成，选择15V量程时，两个电阻串联，串联电路各处的电流都相等，通过两个电阻的电流相等。
故答案为：串：相等。
【变式训练4】（2021•播州区校级模拟）如图所示电路中，甲、乙两处分别接入电流表或电压表。当S闭合后，为使两灯均能发光，则甲接 电流表 ，乙接 电压表 。
【答案】电流表；电压表。
【解答】解：若甲为电压表，则甲处相当于断路，可见右边灯泡与乙被短路，所以甲应为电流表，乙为电压表。
故答案为：电流表；电压表。
考点3 电压表的读数方法
（1）基础知识：
①当用“-”“3”两个接线柱时，量程为0～3V，每一大格表示1V，每一小格表示0.1V；
②当用“-”“15”两个接线柱时，量程为0～15V，每一大格表示5V，每一小格表示0.5V．
（2）读数步骤：
①先看清量程，认清各量程的分度值；
②当使用0～15V量程时，应以上排刻度读数，其分度值为0.5V；当使用0～3V的量程时，应以下排刻度读数，其分度值为0.1V；
③用分度值乘以指针转过的小格数就是被测的电压值；
例如：下图所使用的接线柱是“一”和“15”，即量程是0～15V，对应其分度值是0.5V，查出指针所指格数为11格（1大格是10小格），故读数为：11×0.5V=5.5V。
【典例8】（2021•济南）如图所示是电压表的表盘，其示数是（ ）

A．2.05VB．2.5VC．10.5VD．12.5V
【答案】B。
【解答】解：由图可知，电压表选择的量程为0～3V，分度值是0.1V，指针所指的位置是2.5V，电压表的示数为2.5V。
故选：B。
【典例9】（2021秋•永春县期中）有一个同学在测量电压时用的是0～3V的量程，但记录的读数却是6.5V，则该同学实际测的电压值是（ ）
A．5VB．2.5VC．1.3VD．11.5V
【答案】C。
【解答】解：使用0﹣3V的量程，却读成6.5V，说明是读成了0﹣15V的量程，指针的位置是在一大格三小格的位置，0﹣3V的量程的分度值是0.1V，故读数应为1.3V。
故选：C。
【典例10】（2020秋•郁南县期末）请读出图中两表的示数，电压表示的数是 8 V，电流表示的数为 0.28 A。

【答案】8；0.28。
【解答】解：
电压表使用的量程为0～15V，分度值为0.5V，电压表示的数为8V；
电流表使用的量程为0～0.6A，分度值为0.02A，电流表示的数为0.28A。
故答案为：8；0.28。
【变式训练1】（2021•渝中区模拟）如图，某中学的物理课外活动组在容器中加入果汁，然后将铜片和锌片插入果汁中，这样就制成了一个水果电池。观察电压表的接线情况和指针偏转可知，关于铜片是水果电池的正负极及每一节水果电池的电压判断正确的是（ ）

A．正极0.125VB．负极0.125VC．正极0.5VD．负极0.5V
【答案】A。
【解答】解：根据图示可知，铜片与电压表的正接线柱相连，因此铜片为水果电池的正极；电压表的量程为0～3V，分度值为0.1V，示数为0.5V，所以每一节水果电池的电压为：。
故选：A。
【变式训练2】（2022•广东模拟）如图的电压表，若选0～3V的量程，读数为 2.6 V；若选0～15V的量程，读数为 13 V。

【答案】2.6；13。
【解答】解：（1）图中电压表，如选择量程为0～3V，分度值是0.1V，由图可知，指针所指的位置是2V+0.1V×6＝2.6V；
（2）如选择量程为0～15V，对应的分度值是0.5V，由图可知，指针所指的位置是10V+0.5V×6＝13V。
故答案为：2.6；13。
【变式训练3】（2022•简阳市 模拟）小明同学用如图甲所示的电路探究“串联电路电压特点”，某次测量时，电压表的示数如图乙所示，此时灯L1两端的电压为 1.9 V；小明同学在测量了灯L1两端的电压后，断开开关S，然后将导线AE的A端松开，接到D接线柱上，这样 不能 （选填“能”或“不能”）测量灯L2两端的电压。

【答案】1.9；不能。
【解答】解：（1）由实物电路图甲可知，电压表测量L1两端的电压，电压表选择的是0～3V量程，由图乙可知，对应的分度值为0.1V，此时的示数为1.9V，即灯L1两端的电压为1.9V；
（2）因已测量出L1的电压，故与A点相连的为电压表的负接线柱，与B点相连的为电压表的正接线柱；在测L2两端的电压时，将导线AE的A端松开，接到D接线柱上，则电流从电压表负接线柱流入了，这一做法会造成电压表指针反偏，不能测量灯L2两端的电压。
故答案为：1.9；不能。
【变式训练4】（2021秋•惠城区期末）如图甲所示电路，该电路是 串联 （填连接方式）电路，电压表和电流表的读数如图丙和丁，则电压表的读数是 1.8 V，电流表读数 0.24 A。

【答案】串联；1.8；0.24。
【解答】解：由图知，电阻R0与滑动变阻器串联，电压表测量R0两端的电压；
电压表V选的是0～3V的量程，分度值为0.1V，其示数为1.8V；
电流表A选的是0～0.6A的量程，分度值为0.02A，其示数为0.24A。
故答案为：串联；1.8；0.24。
课堂巩固训练
一、选择题。
1．（2021•桂林模拟）一节5号新干电池的电压约为（ ）
A．380VB．220VC．36VD．1.5V
【答案】D。
【解答】解：一节新干电池的电压为1.5V。
故ABC错误，D正确。
故选：D。
2．（2022•天府新区模拟）5月的第二个星期日是母亲节，晓理用压岁钱购买了如图所示的手持充电小风扇送给妈妈，该风扇的电池电压最接近（ ）
A．8.7VB．110VC．220VD．380V
【答案】A。
【解答】解：一般小风扇正常工作时通常为四节干电池串联，故充电小风扇的电池电压最接近电压6V，故A正确，BCD错误。
故选：A。
3．（2021秋•余杭区期末）在番茄上相隔一定距离分别插入铜片和锌片，即为番茄电池，将铜片、锌片与电压表相连，如图所示。下列说法正确的是（ ）

A．锌片是番茄电池的正极
B．如图所示的电压值为4V
C．可以将电压表直接接在该番茄电池的两端测量电压
D．为提倡节约，制作电池后的番茄作为蔬菜食用
【答案】C。
【解答】解：A、根据图示可知，电压表正向偏转，与电压表正接线柱相连的为铜片，因此铜电极为正极，故A错误；
B、图中选择的是0～3V量程，分度值为0.1V，则其示数为0.6V，故B错误；
C、电压表可以直接接在电源的两极上，因此，将电压表直接接在该番茄电池上，不会损坏电压表，故C正确；
D、制作电池后的番茄与金属有接触了，不能食用，故D错误。
故选：C。
4．（2022•岳麓区校级开学）如图所示，下列说法正确的是（ ）

A．电流表测量的是通过L2的电流 B．电压表能够测量出电源电压
C．电压表的正、负接线柱接反了 D．三盏灯既不是并联也不是串联
【答案】B。
【解答】解：
A、由电路图可知，开关S闭合，电源外部电流流向为正极→L1→电流表→开关→负极，则电流表测量通过L1的电流，故A错误；
BC、开关S闭合时，电压表正负接线柱接法正确，可以测量出电源电压，故B正确，C错误；
D、由电路图可知，开关S闭合，L1、L2与L3首首相连、尾尾相连，则三灯是并联的，故D错误。
故选：B。
5．（2021秋•青县期末）如图所示，把铜片、铁片插入菠萝中，制成一个水果电池，用电压表测量它的电压。则（ ）

A．菠萝是绝缘体B．电压表能提供电压
C．水果电池的电压为0.5VD．铁片是水果电池的正极
【答案】D。
【解答】解：A、菠萝是导体，故A错误；
B、能提供电压的装置叫电源，故B错误；
C、水果电池的电压为0.1V，故C错误；
D、铁片连接了电压表的正接线柱，所以铁片是水果电池的正极，故D正确。
故选：D。
6．（2021秋•重庆期中）如图所示的电路中，关于电压表、电流表、灯泡的连接方式，下列说法正确的是（ ）

A．两灯泡并联
B．电流表 A1测通过 L1的电流，电压表 V2测L2两端的电压
C．电流表 A1测干路电流，电流表 A2测通过 L2的电流
D．电压表 V1测 L1两端的电压，电压表 V2测电路总电压，电压表V3测 L2两端的电压
【答案】B。
【解答】解：
A、开关闭合后，电流只有一条路径，因此两灯泡的连接方式是串联，故A错误；
BC、电流表A1、A2串联在电路中，测串联电路的电流，由于串联电路中电流处处相等，则两电流表都是测L1或L2的电流，电压表 V2测L2两端的电压，故B正确，C错误；
D、电压表V1并联在L1两端，测L1两端的电压，电压表V2并联在L2两端，测L2两端的电压；电压表V3并联在L1和L2两端，测电路的总电压，故D错误。
故选：B。
7．（2020秋•樟树市期中）如图所示电路，电压表、导线、开关、电池均完好，当开关闭合后，产生的现象是（ ）

A．电压表被烧毁B．电压表指针明显偏转
C．电压表指针不动D．电源被短路
【答案】B。
【解答】解：如图所示，电压表正确的连接在电源上，测量的是电源电压；
而电压表使用的量程为0～3V，电源是一节干电池，电压为1.5V，所以电压表示数应为1.5V，即电压表指针不会不动，而是明显偏转；
又因为电压表的电阻无限大，电路中电流很小，所以不会引起电源短路，电压表不会被烧坏。
故选：B。
二、填空题。
8．（2021秋•虹口区期末）手电筒中一节干电池的电压为 1.5 伏，小灯泡与控制它的开关是 串联 连接的（选填“串联”或“并联”），用电流表测量通过小灯泡的电流选择 0～0.6 安量程较合适（选填“0～0.6”或“0～3”）。
【答案】1.5；串联；0～0.6。
【解答】解：手电筒中一节干电池的电压为1.5伏；用电器与控制开关相互串联，故小灯泡与控制它的开关是串联连接的，用电流表测量通过小灯泡的电流选择0～0.6安量程较合适。
故答案为：1.5；串联；0～0.6。
9．（2021秋•新沂市校级月考）一节干电池的电压为 1.5 V，人体安全电压不高于36V，当通过人体的电流接近30mA时就会有生命危险。据此可以推断，人体是 导体 （填“导体”或“绝缘体”），人体电阻约 1200 Ω。而我国照明电路的电压为 220 V，人体接触电源会造成触电。
【答案】1.5；导体；1200；220。
【解答】解：一节干电池的电压为1.5V，人体安全电压不高于36V，当通过人体的电流接近30mA时就会有生命危险。据此可以推断，人体是导体，人体电阻约：R＝＝＝1200Ω。而我国照明电路的电压为220V，人体接触电源会造成触电。
故答案为：1.5；导体；1200；220。
10．（2021秋•鹿邑县期末）某同学在用电压表测电压前，已将指针调到“O”刻度线上，第一次将电压表接入电路时，指针偏转情况如图甲，这是因为 电压表的正负接线柱接反了 ；纠正后第二次把电压表接入电路时，指针偏转情况如图乙，这是因为 选用的量程偏小了 ，应该 换用较大的量程 。

【答案】电压表的正负接线柱接反了；选用的量程偏小了；换用较大的量程。
【解答】解：甲图中的指针向左端偏，是由于电压表的正负接线柱接反了；乙图中是由于量程选择偏小，指针偏转过了最大刻度，应用较大的量程。
故本题答案为：电压表的正负接线柱接反了；选用的量程偏小了；换用较大的量程。
11．（2021秋•海淀区校级月考）如图1中所示电压表的示数是 2.5 V，如图2所示，将一根带电的橡胶棒与验电器上方的金属球接触，验电器的两个箔片张开。这是由于箔片上带了 同 种（选填“同”或“异”）电荷的缘故。

【答案】2.5；同。
【解答】解：（1）由图知，电压表选择的是0～3V量程，对应的分度值为0.1V，此时的示数为2.5V；
（2）将一根带电的橡胶棒与验电器上方的金属球接触，则验电器的两个箔片由于带同种电荷相互排斥而张开。
故答案为：2.5；同。
12．（2020秋•昌平区校级期中）如图所示的电压表，如果选用“﹣”和“3”两个接线柱时，它的量程是 0～3 V，分度值是 0.1 V，表盘的示数是 2.5 V；如果选用“﹣”和“15”两个接线柱时，它的量程是 0～15 V，分度值是 0.5 V，表盘的示数是 12.5 V。
【答案】0～3；0.1；2.5；0～15；0.5；12.5。
【解答】解：
此电压表有两个量程：0﹣3V的量程，分度值为0.1V，0～15V的量程，分度值为0.5V，指针同一位置的读数正好是5倍关系。
接“﹣”、“3”两个接线柱时，量程是0～3V，分度值是0.1V，表盘的示数是2.5V；
接“3”、“15”两个接线柱时，量程是0～15V，分度值是0.5V，表盘的示数是12.5V。
故答案为：0～3；0.1；2.5；0～15；0.5；12.5。
三．作图题（共3小题）
13．（2021秋•珠海期末）请在如图所示电路图的虚线框中填入电流表和电压表的元件符号，使得开关闭合后，电路正常工作。

【解答】解：由图可知，下面的电表串联接入电路中，为电流表；上面的电表与灯泡L2并联，则为电压表，如图所示：

14．（2021秋•西宁期末）要使如图所示的电路图成为串联电路，请在图中填上合适的电表。

【解答】解：如图，要使两灯串联，电流需要从电源正极流出，先后经过灯L2、中间电表、灯L1、开关，回到负极，所以上、下两个电表是电压表，中间的电表是电流表，如图所示：

四、实验探究题。
15．（2022•长沙模拟）小萌同学选用“2.5V 0.3A”和“3.8V 0.3A”的两个小灯泡组成了如图所示的电路，然后将一个电表接在图示位置。
（1）若电表为电流表，则它所测电流为流过 L1 的电流；
（2）若电表为电压表，闭合开关，将出现的现象是：灯泡L1 不亮 ，电压表 有 （选填“有”或“无”）示数。

【答案】（1）L1；（2）不亮；有。
【解答】解：（1）由图可知，该电路为并联电路，电流表与灯泡L1串联在一条支路中，测量的是通过L1的电流；
（2）若电表为电压表，电压表所在电路相当于是断路，所以通过灯泡L1无电流，不发光；此时电压表测量的是电源电压，有示数。
故答案为：（1）L1；（2）不亮；有。
16．（2021秋•渭滨区期末）如图甲中S是单刀双掷开关，当S接在a时测R1两端电压如图乙，读数为 2.4V ，当S接在b时能否测出R2两端电压？ 不能 ，为什么？答 因为电压表正负接线柱接反了 。

【答案】2.4V；不能；因为电压表正负接线柱接反了。
【解答】解：如图乙可知 电压表的量程为0﹣3V，分度值为0.1V，示数为2.4V；
当S接在a时测R1两端电压，电压表的下端为负接线柱，上端为正接线柱，当S接在b时，电压表的下端应该为正接线柱，上端应该为负接线柱，与第一次相比电压表的正负极接线柱接反了，不能测出R2两端电压。
故答案为：2.4V；不能；因为电压表正负接线柱接反了。
五、解答题。
17．（2020秋•碧江区 期末）如所示各图是练习使用电压表时分别存在的问题。请你分析造成下列各现象的原因。

图1的问题： 电路中没有电流或正负接线柱接在导线两端了 。
图2的问题： 正负接线柱接反了 。
图3的问题： 量程选小了 。
【答案】图1：电路中没有电流或正负接线柱接在导线两端了；图2：正负接线柱接反了；图3：量程选小了。
【解答】解：图1：电路中没有电流或正负接线柱接在导线两端了；
图2中的指针反转，说明出现的问题是：电流表的正负接线柱接反了；
图3中的指针偏转角度太小，说明出现的问题是：电流表的量程太大了。
故答案为：图1：电路中没有电流或正负接线柱接在导线两端了；图2：正负接线柱接反了；图3：量程选小了。
18．（2022•铜仁市模拟）规则是社会文明进步的标志。共产党人的规则：“为人民服务、不忘初心，牢记使命”等等；交通规则：“限速、限载、红灯停，绿灯行”等等；生活中使用的测量工具的规则：例：“电压表：要与电路并联”、“天平：物体放左盘，砝码放右盘”等等。现请同学们任选3个测量工具，写出一条各自的使用规则。（不能重复上面的例子）
① 电流表：与电路串联 ；
② 温度计：玻璃泡要与被测物体充分接触 ；
③ 弹簧测力计：被测的力不能超出其测量范围 。
【解答】答：①电流表：与电路串联；
②温度计：玻璃泡要与被测物体充分接触；
③弹簧测力计：被测的力不能超出其测量范围。
