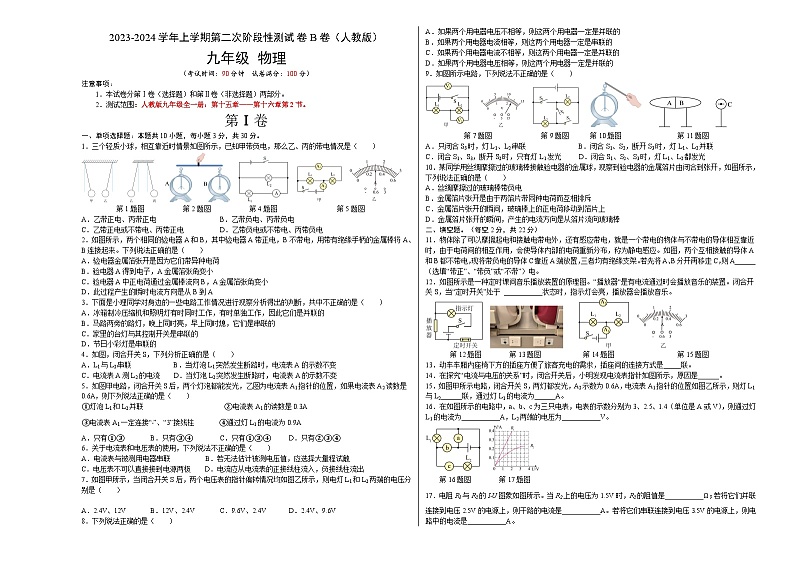

人教版九年级物理全一册名校单元双测AB卷第二次阶段性测试(B卷·能力提升)(原卷版+解析)

这是一份人教版九年级物理全一册名校单元双测AB卷第二次阶段性测试(B卷·能力提升)(原卷版+解析)，共13页。试卷主要包含了本试卷分第Ⅰ卷两部分，测试范围，下列说法正确的是等内容，欢迎下载使用。
（考试时间：90分钟 试卷满分：100分）
注意事项：
1．本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。
2．测试范围：人教版九年级全一册：第十五章——第十六章第2节。
第Ⅰ卷
一、单项选择题：本题共10小题，每小题3分，共30分。
1．三个轻质小球，相互靠近时情景如图所示，已知甲带负电，那么乙、丙的带电情况是（ ）

第1题图 第2题图 第4题图 第5题图
A．乙带正电、丙带正电B．乙带负电、丙带负电
C．乙带正电或不带电、丙带正电D．乙带负电或不带电、丙带负电
2．如图所示，两个相同的验电器A和B，其中验电器A带正电，B不带电，用带有绝缘手柄的金属棒将A、B连接起来。下列说法正确的是（ ）
A．验电器金属箔张开是因为它们带异种电荷
B．验电器A得到电子，A金属箔张角变小
C．验电器A中正电荷通过金属棒流向B，A金属箔张角变小
D．此过程产生的瞬时电流方向是从B到A
3．下面是小理同学对身边的一些电路工作情况进行观察分析得出的判断，共中不正确的是（ ）
A．冰箱制冷压缩机和照明灯有时同时工作，有时单独工作，因此它们是并联的
B．马路两旁的路灯，晚上同时亮，早上同时熄，它们是串联的
C．家里的台灯与其控制开关是串联的
D．节日小彩灯是串联的
4．如图，闭合开关S，下列分析正确的是（ ）
A．L1与L2串联 B．当灯泡L1突然发生断路时，电流表A的示数不变
C．电流表A测L2的电流 D．当灯泡L2突然发生断路时，电流表A的示数不变
5．如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.6A，则下列说法正确的是（ ）
①灯泡L1和L2并联 ②电流表A1的读数是0.3A
③电流表A1一定连接“﹣”、“3”接线柱 ④通过灯L1的电流为0.9A
A．只有①③B．只有③④C．只有①③④D．只有②③④
6．关于电流表和电压表的使用，下列说法不正确的是（ ）
A．电流表与被测用电器串联 B．若无法估计被测电压值，应选择大量程试触
C．电压表不可以直接接到电源两极 D．电流应从电流表的正接线柱流入，负接线柱流出
7．如图甲所示，当闭合开关S后，两个电压表的指针偏转情况均如图乙所示，则电灯L1和L2两端的电压分别是（ ）
A．2.4V、12VB．12V、2.4VC．9.6V、2.4VD．2.4V、9.6V
8．下列说法正确的是（ ）
A．如果两个用电器电压不相等，则这两个用电器一定是并联的
B．如果两个用电器电流相等，则这两个用电器一定是串联的
C．如果两个用电器电流不相等，则这两个用电器一定是并联的
D．如果两个用电器电压相等，则这两个用电器一定是并联的
9．如图所示电路，下列说法不正确的是（ ）

第7题图 第9题图 第10题图 第11题图
A．只闭合S3时，灯L1、L2串联 B．闭合S1、S2，断开S3时，灯L1、L2并联
C．闭合S1、S3，断开S2时，只有灯L1发光 D．闭合S1、S2、S3时，灯L1、L2都发光
10．某同学用丝绸摩擦过的玻璃棒接触验电器的金属球，观察到验电器的金属箔片由闭合到张开，如图所示，下列说法正确的是（ ）
A．丝绸摩擦过的玻璃棒带负电
B．金属箔片张开是由于两箔片带同种电荷而互相排斥
C．金属箔片张开的瞬间，玻璃棒上的正电荷移动到箔片上
D．金属箔片张开的瞬间，产生的电流方向是从箔片流向玻璃棒
二、填空题。（每空2分，共22分）
11．物体除了可以摩擦起电和接触电带电外，还有感应带电，就是一个带电的物体与不带电的导体相互靠近时，由于电荷间的相互作用，会使导体内部的电荷重新分布，称为静电感应。如图，两个互相接触的导体A和B都不带电，现将带负电的导体C靠近A端放置，三者均有绝缘支架。若先将A、B分开再移走C，则A______（选填“带正”、“带负”或“不带”）电。
12．如图所示是一种定时课间音乐播放装置的原理图。“播放器“是有电流通过时会播放音乐的装置。闭合开关S，当“定时开关”处于 ___________状态时，指示灯会亮，播放器会播放音乐。

第12题图 第13题图 第14题图 第15题图
13．动车车厢内座椅下方的插座方便了旅客充电的需求，插座间的连接方式是_____联。
14．在探究“电流与电压的关系”时，闭合开关后，小明发现电流表指针如图所示，原因是______。
15．如图甲所示电路，闭合开关S，两灯都发光，A2示数为0.6A，电流表A1指针的位置如图乙所示，则灯L1与L2______联，通过灯L1的电流为______A。
16．在如图所示的电路中，a、b、c为三只电表，电表的示数分别为3、2.5、1.4（单位是A或V），则通过灯L1的电流为___________A，L2两端的电压为___________V。

第16题图 第17题图
17．电阻R1与R2的I﹣U图象如图所示。当R2上的电压为1.5V时，R2的阻值是___________Ω；若将它们并联连接到电压2.5V的电源上，则干路的电流是___________A。若将它们串联连接到电压3.5V的电源上，则电路中的电流是___________A。

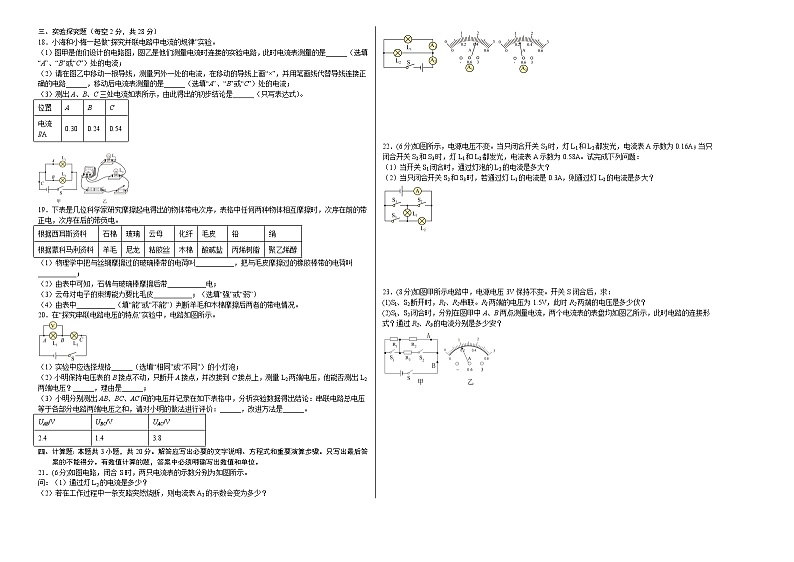

三、实验探究题（每空2分，共28分）
18．小海和小梅一起做“探究并联电路中电流的规律”实验。
（1）图甲是他们设计的电路图，图乙是他们测量电流时连接的实验电路，此时电流表测量的是______（选填“A”、“B”或“C”）处的电流；
（2）请在图乙中移动一根导线，测量另外一处的电流，在移动的导线上画“×”，并用笔画线代替导线连接正确的电路______，移动后电流表测量的是______（选填“A”、“B”或“C”）处的电流；
（3）测出A、B、C三处电流如表所示，由此得出的初步结论是______（只写表达式）。
19．下表是几位科学家研究摩擦起电得出的物体带电次序，表格中任何两种物体相互摩擦时，次序在前的带正电，次序在后的带负电。
（1）物理学中把与丝绸摩擦过的玻璃棒带的电荷叫___________，把与毛皮摩擦过的橡胶棒带的电荷叫___________；
（2）由表中可知，石棉与玻璃棒摩擦后带___________电；
（3）云母对电子的束缚能力要比毛皮___________；（选填“强”或“弱”）
（4）由表中___________（填“能”或“不能”）判断羊毛和木棉摩擦后两者的带电情况。
20．在“探究串联电路电压的特点”实验中，电路如图所示。
（1）实验中应选择规格______（选填“相同”或“不同”）的小灯泡；
（2）小明保持电压表的B接点不动，只断开A接点，并改接到C接点上，测量L2两端电压，他能否测出L2两端电压？______，理由是______；
（3）小明分别测出AB、BC、AC间的电压并记录在如下表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和，请对小明的做法进行评价：______，改进方法是______。
四、计算题：本题共3小题，共20分。解答应写出必要的文字说明、方程式和重要演算步骤。只写出最后答案的不能得分。有数值计算的题，答案中必须明确写出数值和单位。
21．(6分)如图电路，闭合S时，两只电流表的示数分别为如图所示。
问：（1）通过灯L2的电流是多少？
（2）若在工作过程中一条支路突然烧断，则电流表A2的示数会变为多少？
22．(6分)如图所示，电源电压不变。当只闭合开关S1时，灯L1和L2都发光，电流表A示数为0.16A；当只闭合开关S2和S3时，灯L1和L2都发光，电流表A示数为0.58A。试完成下列问题：
（1）当开关S1闭合时，通过灯泡的L2的电流是多大？
（2）当只闭合开关S2和S3时，若通过灯L1的电流是0.3A，则通过灯L2的电流是多大？
23．(8分)如图甲所示电路中，电源电压3V保持不变。开关S闭合后，求：
(1)S1、S2断开时，R1、R2串联。R1两端的电压为1.5V，此时R2两端的电压是多少伏？
(2)S1、S2闭合时，分别在图甲中A、B两点测量电流，两个电流表的表盘均如图乙所示，此时电路的连接形式？通过R2、R3的电流分别是多少安？
位置
A
B
C
电流I/A
0.30
0.24
0.54
根据西耳斯资料
石棉
玻璃
云母
化纤
毛皮
铅
绢
根据蒙科马利资料
羊毛
尼龙
粘胶丝
木棉
酸碱盐
丙烯树脂
聚乙烯醇
UAB/V
UBC/V
UAC/V
2.4
1.4
3.8

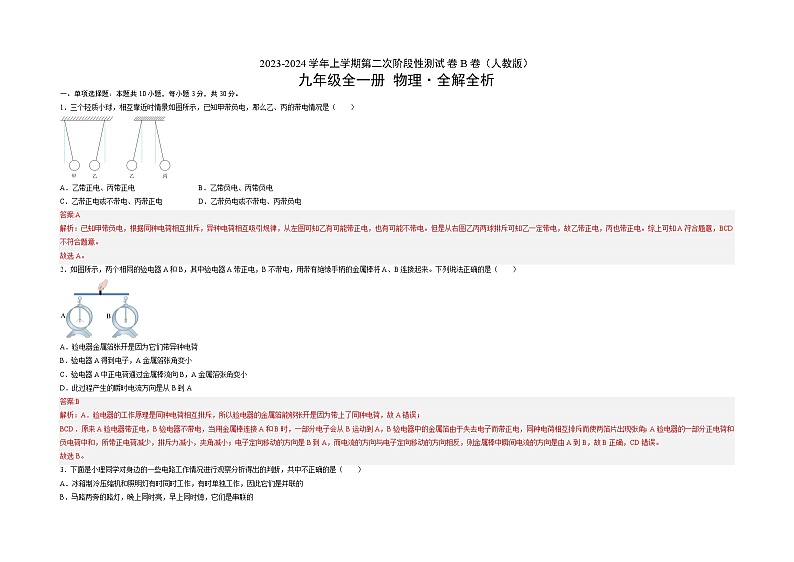

2023-2024学年上学期第二次阶段性测试卷B卷（人教版）
九年级全一册 物理·全解全析
一、单项选择题：本题共10小题，每小题3分，共30分。
1．三个轻质小球，相互靠近时情景如图所示，已知甲带负电，那么乙、丙的带电情况是（ ）
A．乙带正电、丙带正电B．乙带负电、丙带负电
C．乙带正电或不带电、丙带正电D．乙带负电或不带电、丙带负电
答案:A
解析：已知甲带负电，根据同种电荷相互排斥，异种电荷相互吸引规律，从左图可知乙有可能带正电，也有可能不带电。但是从右图乙丙两球排斥可知乙一定带电，故乙带正电，丙也带正电。综上可知A符合题意，BCD不符合题意。
故选A。
2．如图所示，两个相同的验电器A和B，其中验电器A带正电，B不带电，用带有绝缘手柄的金属棒将A、B连接起来。下列说法正确的是（ ）
A．验电器金属箔张开是因为它们带异种电荷
B．验电器A得到电子，A金属箔张角变小
C．验电器A中正电荷通过金属棒流向B，A金属箔张角变小
D．此过程产生的瞬时电流方向是从B到A
答案:B
解析：A．验电器的工作原理是同种电荷相互排斥，所以验电器的金属箔能够张开是因为带上了同种电荷，故A错误；
BCD．原来A验电器带正电，B验电器不带电，当用金属棒连接A和B时，一部分电子会从B运动到A，B验电器中的金属箔由于失去电子而带正电，同种电荷相互排斥而使两箔片出现张角；A验电器的一部分正电荷和负电荷中和，所带正电荷减少，排斥力减小，夹角减小；电子定向移动的方向是B到A，而电流的方向与电子定向移动的方向相反，则金属棒中瞬间电流的方向是由A到B，故B正确，CD错误。
故选B。
3．下面是小理同学对身边的一些电路工作情况进行观察分析得出的判断，共中不正确的是（ ）
A．冰箱制冷压缩机和照明灯有时同时工作，有时单独工作，因此它们是并联的
B．马路两旁的路灯，晚上同时亮，早上同时熄，它们是串联的
C．家里的台灯与其控制开关是串联的
D．节日小彩灯是串联的
答案:B
解析：A．并联电路各用电器可以独立工作、互不影响，冰箱制冷压缩机和照明灯有时同时工作，有时单独工作，因此它们是并联的，故A正确，不符合题意；
B．马路两旁的路灯，晚上同时亮，早上同时熄，是因为控制路灯的开关接在干路中，同时控制所有用电器，不能说路灯是串联的，故B错误，符合题意；
C．用电器和控制它的开关需要串联接入，所以家里的台灯与其控制开关是串联的，故C正确，不符合题意；
D．节日中的小彩灯每一串之间是串联，串与串之间是并联，这样彩灯即不会烧坏，也不会因一个灯坏，而导致全不亮，故D正确，不符合题意。
故选B。
4．如图，闭合开关S，下列分析正确的是（ ）
A．L1与L2串联
B．当灯泡L1突然发生断路时，电流表A的示数不变
C．电流表A测L2的电流
D．当灯泡L2突然发生断路时，电流表A的示数不变
答案:D
解析：A．如图，电流从电源的正极出发，分别经过L1和L2回到电源的负极，所以L1与L2是并联，故A错误；
BC．如图，电流表和L1是串联的，所以电流表测量L1的电流，当灯泡L1突然发生断路时，L1的支路没有电流通过，所以电流表A的示数为零，故BC错误；
D．因L1与L2是并联，电流表测量L1的电流，并联电路中各用电器互不影响，所以当灯泡L2突然发生断路时，电流表A的示数不变，故D正确。
故选D。
5．如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.6A，则下列说法正确的是（ ）
①灯泡L1和L2并联
②电流表A1的读数是0.3A
③电流表A1一定连接“﹣”、“3”接线柱
④通过灯L1的电流为0.9A
A．只有①③B．只有③④C．只有①③④D．只有②③④
答案:C
解析：由图甲知，电流从正极流出经电流表A1后分成两支，一支通过L1，另一支通过L2和A2，所以两灯并联，电流表A1测干路电流，电流表A2测通过L2的电流，故①正确；
因为并联电路中干路电流等于各支路电流之和，且电流表A2读数是0.6A，由图乙知，电流表A1应选择0～3A的量程，连接“﹣、3”接线柱，A1读数为1.5A，故②错误，③正确；则通过L1的电流
I1＝I﹣I2＝1.5A﹣0.6A＝0.9A
故④正确。故ABD错误，C正确。
故选C。
6．关于电流表和电压表的使用，下列说法不正确的是（ ）
A．电流表与被测用电器串联
B．若无法估计被测电压值，应选择大量程试触
C．电压表不可以直接接到电源两极
D．电流应从电流表的正接线柱流入，负接线柱流出
答案:C
解析：A．电流表与被测用电器串联，电压表使用时应与待测用电器并联，故A正确，不符合题意；
B．使用电流表或电压表时，应先试用大量程“试触”，根据指针偏转情况确定合适的量程，故B正确，不符合题意；
C．电压表可以直接接到电源两极，故C错误，符合题意；
D．两种电表在使用时，都应使电流从正接线柱流入，从负接线柱流出，故D正确，不符合题意。
故选C。
7．如图甲所示，当闭合开关S后，两个电压表的指针偏转情况均如图乙所示，则电灯L1和L2两端的电压分别是（ ）
A．2.4V、12VB．12V、2.4VC．9.6V、2.4VD．2.4V、9.6V
答案:C
解析：由图得，两灯泡串联，电压表V1测量电源电压，电压表V2测量灯泡L2电压，两个电压表的指针偏转情相同，因此电压表V1的量程为0~15V，分度值为0.5V，示数为12V，电压表V2的量程为0~3V，分度值为0.1V，示数为2.4V，L1的电压为
故ABD不符合题意，C符合题意。
故选C。
8．下列说法正确的是（ ）
A．如果两个用电器电压不相等，则这两个用电器一定是并联的
B．如果两个用电器电流相等，则这两个用电器一定是串联的
C．如果两个用电器电流不相等，则这两个用电器一定是并联的
D．如果两个用电器电压相等，则这两个用电器一定是并联的
答案:C
解析：A．因为并联电路两端电压相等，因此两个用电器两端电压不相等，那么它们一定不是并联连接，故A错误；
B．同一电路中，通过的电流相等的两个用电器，可能是串联的，也可能是并联的（此时两用电器的规格相同），故B错误；
C．串联电路中各处电流相等，则流过两个用电器的电流一定相等，如果两个用电器电流不相等，则这两个用电器一定不是串联的，故C正确；
D．如果两用电器串联，当它们阻值相等时，它们两端的电压也相等。因此，两个用电器连接在同一电路里，测得它们两端的电压相等，这两个用电器可能是并联，可能串联，故D错误。
故选C。
9．如图所示电路，下列说法不正确的是（ ）
A．只闭合S3时，灯L1、L2串联
B．闭合S1、S2，断开S3时，灯L1、L2并联
C．闭合S1、S3，断开S2时，只有灯L1发光
D．闭合S1、S2、S3时，灯L1、L2都发光
答案:D
解析：A．只闭合S3时，L1、L2首尾顺次连接，属于串联，故A正确，不符合题意；
B．闭合S1、S2，断开S3时，灯L1、L2首首相连、尾尾相连，属于并联，故B正确，不符合题意；
C．闭合S1、S3，断开S2时，只有灯L1接入电路，灯L2被短路，只有灯L1亮，故C正确，不符合题意；
D．闭合S1、S2、S3时，电源被短路，灯L1、L2都不亮，故D错误，符合题意。
故选D。
10．某同学用丝绸摩擦过的玻璃棒接触验电器的金属球，观察到验电器的金属箔片由闭合到张开，如图所示，下列说法正确的是（ ）
A．丝绸摩擦过的玻璃棒带负电
B．金属箔片张开是由于两箔片带同种电荷而互相排斥
C．金属箔片张开的瞬间，玻璃棒上的正电荷移动到箔片上
D．金属箔片张开的瞬间，产生的电流方向是从箔片流向玻璃棒
答案:B
解析：A．用丝绸摩擦过的玻璃棒因为失去电子，而带正电，故A错误；
B．当带正电的玻璃棒与金属球接触时，一部分电子会从验电器的金属箔移动到玻璃棒，两金属箔由于失去电子都带上正电荷，因相互排斥而张开，故B正确；
CD．当带正电的玻璃棒与金属球接触时，一部分电子会从验电器的金属箔移动到玻璃棒，因电子定向移动的方向与电流的方向相反，所以瞬间电流的方向是从玻璃棒流向金属箔，故CD错误。
故选B。
二、填空题。（每空2分，共22分）
11．物体除了可以摩擦起电和接触电带电外，还有感应带电，就是一个带电的物体与不带电的导体相互靠近时，由于电荷间的相互作用，会使导体内部的电荷重新分布，称为静电感应。如图，两个互相接触的导体A和B都不带电，现将带负电的导体C靠近A端放置，三者均有绝缘支架。若先将A、B分开再移走C，则A______（选填“带正”、“带负”或“不带”）电。
答案:带负
解析：将带电的导体C靠近不带电的导体A、B，靠静电感应使物体带电，先把导体A和B分开，再移走C，导体A、B由于感应起电带上了异种电荷，所以，此时离C比较远的导体B与C带同种电荷，即B带正电荷，A带上负电荷。
12．如图所示是一种定时课间音乐播放装置的原理图。“播放器“是有电流通过时会播放音乐的装置。闭合开关S，当“定时开关”处于 ___________状态时，指示灯会亮，播放器会播放音乐。
答案:断开
解析：由题意知，闭合开关S，当“定时开关”处于闭合状态时，播放器被短路，指示灯会亮，则播放器中没有电流通过，播放器不会播放音乐；到达设定时间，“定时开关”处于断开状态，播放器与指示灯串联，“播放器”有电流通过，“播放器”会播放音乐。
13．动车车厢内座椅下方的插座方便了旅客充电的需求，插座间的连接方式是_____联。
答案:并
解析：插座是连接用电器的，车厢内的各用电器工作时互不影响，是并联的，故插座也是并联的。
14．在探究“电流与电压的关系”时，闭合开关后，小明发现电流表指针如图所示，原因是______。
答案:电流表正负接线柱接反了
解析：闭合开关后，小明发现电流表指针向零刻度线左侧偏转，由此可判断出现此错误的原因是：电流表正负接线柱接反了。
15．如图甲所示电路，闭合开关S，两灯都发光，A2示数为0.6A，电流表A1指针的位置如图乙所示，则灯L1与L2______联，通过灯L1的电流为______A。
答案: 并 0.9
解析：[1][2]由图甲可知，电流路径有两条，故灯L1和L2并联，电流表A2测量通过L2的电流，电流表A1测量干路电流；由并联电路的电流规律可知，电流表A1的示数大于A2的示数，即大于0.6A，所以电流表A1选择的量程为0~3A，由图乙可知，此时电流表A1的分度值为0.1A，故图乙电流表的示数为1.5A，即干路电流为1.5A，通过灯L1的电流
16．在如图所示的电路中，a、b、c为三只电表，电表的示数分别为3、2.5、1.4（单位是A或V），则通过灯L1的电流为___________A，L2两端的电压为___________V。
答案: 1.1 3
解析：由图知，两灯泡并联，c与L2串联，所以c是电流表，测量L2的电流，因此L2的电流为1.4A；若a是电流表，则会形成短路，所以a是电压表，所以两灯泡两端的电压为3V；则b在干路上，测干路电流，为2.5A，所以通过L1的电流为
17．电阻R1与R2的I﹣U图象如图所示。当R2上的电压为1.5V时，R2的阻值是___________Ω；若将它们并联连接到电压2.5V的电源上，则干路的电流是___________A。若将它们串联连接到电压3.5V的电源上，则电路中的电流是___________A。
答案: 10 0.7 0.2
解析：[1]当R2上的电压为1.5V时，根据图可知，此时的电流为0.15A，则R2的阻值是
[2]电路R1的阻值为
若将它们并联连接到电压2.5V的电源上，则通过R2的电流为0.2A，通过R1的电流为
干路的电流是
[3]若将它们串联连接到电压3.5V的电源上，如图当电路中的电流为0.2A时，电阻R1的电压为1V，电阻R2的电压为2.5V，电源电压为3.5V，故此时的电流为0.2A。
三、实验探究题（每空2分，共28分）
18．小海和小梅一起做“探究并联电路中电流的规律”实验。
（1）图甲是他们设计的电路图，图乙是他们测量电流时连接的实验电路，此时电流表测量的是______（选填“A”、“B”或“C”）处的电流；
（2）请在图乙中移动一根导线，测量另外一处的电流，在移动的导线上画“×”，并用笔画线代替导线连接正确的电路______，移动后电流表测量的是______（选填“A”、“B”或“C”）处的电流；
（3）测出A、B、C三处电流如表所示，由此得出的初步结论是______（只写表达式）。
答案: C 或 A或B
解析：（1）[1]电流表与待测电路串联，图乙是他们测量电流时连接的实验电路，电流表接在干路上，此时电流表测量的是C处的电流。
（2）[2]电流表与待测电路串联，如下图所示：
或。
[3]移动后电流表测量的是A或B处的电流。
（3）[4]因
由此得出的初步结论是
19．下表是几位科学家研究摩擦起电得出的物体带电次序，表格中任何两种物体相互摩擦时，次序在前的带正电，次序在后的带负电。
（1）物理学中把与丝绸摩擦过的玻璃棒带的电荷叫___________，把与毛皮摩擦过的橡胶棒带的电荷叫___________；
（2）由表中可知，石棉与玻璃棒摩擦后带___________电；
（3）云母对电子的束缚能力要比毛皮___________；（选填“强”或“弱”）
（4）由表中___________（填“能”或“不能”）判断羊毛和木棉摩擦后两者的带电情况。
答案: 正电荷 负电荷 正 弱 能
解析：（1）[1][2]物理学中把与丝绸摩擦过的玻璃棒带的电荷叫正电荷；把与毛皮摩擦过的橡胶棒带的电荷叫负电荷。
（2）[3]由题知，表格中任意两种物质相互摩擦时，次序在前的带正电，次序在后的带负电，所以玻璃与石棉摩擦后，石棉带正电，玻璃带负电。
（3）[4]由题意可知，所给出材料中次序越后的带负电，其原子核对电子的束缚能力越强；则云母与毛皮摩擦后，云母带正电，所以云母对电子的束缚能力弱。
（4）[5]由蒙科马利资料可知，木棉对电子的束缚能力比羊毛强，那么木棉与羊毛摩擦后，木棉带负电，羊毛带正电。故能判断羊毛和木棉摩擦后两者的带电情况。
20．在“探究串联电路电压的特点”实验中，电路如图所示。
（1）实验中应选择规格______（选填“相同”或“不同”）的小灯泡；
（2）小明保持电压表的B接点不动，只断开A接点，并改接到C接点上，测量L2两端电压，他能否测出L2两端电压？______，理由是______；
（3）小明分别测出AB、BC、AC间的电压并记录在如下表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和，请对小明的做法进行评价：______，改进方法是______。
答案: 不同 不能 电压表的正负接线柱反接了 ）一次实验得出结论，结论具有偶然性 更换规格不同的灯泡进行多次实验
解析：（1）[1]探究串联电路的电压特点，为了寻找普遍性规律，选用不同规格的小灯泡进行多次实验，这样得出的规律更具有说服力。
（2）[2][3]图中电压表测L1两端电压，电流从电压表右端流入，左端流出，若保持电压表的B接点不动，只断开A接点，并改接到C接点上，这样流入方向与前面相反，即正负接线柱反接了，指针反向偏转，损坏电压表，所以这样不能测L2两端电压。
（3）[4]本实验只做了一次实验，而没有进行多次测量，只凭一组实验数据得出结论具有偶然性，不能得出普遍性的规律。
[5]应更换其它规格不同的灯泡进行多次实验。
四、计算题：本题共3小题，共20分。解答应写出必要的文字说明、方程式和重要演算步骤。只写出最后答案的不能得分。有数值计算的题，答案中必须明确写出数值和单位。
21．(6分)如图电路，闭合S时，两只电流表的示数分别为如图所示。
问：（1）通过灯L2的电流是多少？
（2）若在工作过程中一条支路突然烧断，则电流表A2的示数会变为多少？
答案:（1）0.8A；（2）见解析
解析：解：（1）由图可知，两电灯并联，电流表A2测干路电流，电流表A1测电灯L1所在支路电流，由并联电路的电流特点可知，电流表A2示数大于A1示数，而图中A1指针的偏转角度较大，说明电流表A1接的是小量程，A2接的是大量程。故电流表A1的量程是0~0.6A，分度值是0.02A，电流表读数是0.4A；电流表A2量程是0~3A，分度值是0.1A，电流表示数是1.2A。由电路图知，灯泡L1的电流为
I1＝IA1＝0.4A
灯泡L2的电流为
I1＝IA2﹣IA1＝1.2A﹣0.4A＝0.8A
（2）若在工作过程中一条支路突然烧断，则该支路的电流变为0，若L2所在的支路烧断，电流表A2的示数为0.4A；若L1所在的支路烧断，电流表A2的示数为0.8A。
答：（1）通过L2的电流为0.8A；
（2）若L2所在的支路烧断，电流表A2的示数为0.4A；若L1所在的支路烧断，电流表A2的示数为0.8A。
22．(6分)如图所示，电源电压不变。当只闭合开关S1时，灯L1和L2都发光，电流表A示数为0.16A；当只闭合开关S2和S3时，灯L1和L2都发光，电流表A示数为0.58A。试完成下列问题：
（1）当开关S1闭合时，通过灯泡的L2的电流是多大？
（2）当只闭合开关S2和S3时，若通过灯L1的电流是0.3A，则通过灯L2的电流是多大？
答案:（1）0.16A；（2）0.28A
解析：解：（1）当只闭合开关S1时，灯L1和L2串联，电流表测量电路中的电流，已知电流表A示数为0.16A，因为串联电路中电流处处相等；所以通过灯泡的L2的电流也是0.16A。
（2）当只闭合开关S2和S3时，灯L1和L2并联，电流表测量干路电流，已知干路的电流
I=0.58A
通过灯L1的电流
I1=0.3A
根据干路电流等于支路电流之和可得，通过灯L2的电流
I2=I-I1=0.58A-0.3A=0.28A
答：（1）当开关S1闭合时，通过灯泡的L2的电流是0.16A；
（2）当只闭合开关S2和S3时，若通过灯L1的电流是0.3A，则通过灯L2的电流是0.28A。
23．(8分)如图甲所示电路中，电源电压3V保持不变。开关S闭合后，求：
(1)S1、S2断开时，R1、R2串联。R1两端的电压为1.5V，此时R2两端的电压是多少伏？
(2)S1、S2闭合时，分别在图甲中A、B两点测量电流，两个电流表的表盘均如图乙所示，此时电路的连接形式？通过R2、R3的电流分别是多少安？
答案:(1)1.5V；(2)并联，0.2A，0.8A
解析：解：(1)从图甲可以看到，开关S闭合、S1、S2断开时，R1、R2串联，只有这两个电阻接入电路，这是一个串联电路，根据串联电路的电压规律可知，电源电压3V保持不变，R1两端的电压为1.5V，此时R2两端的电压是
此时R2两端的电压是1.5V。
(2)开关S闭合，并且S1、S2闭合时，电流从电源正极流出，电阻R1被短路，电流分别流过电阻R2、R3，电路中只有电阻R2、R3并联接在电路中，图甲中A点的电流是支路电流，较小，图中B点电流是干路电流，较大，由于两个电流表的表盘均如图乙所示，那么可知A点的电流是小量程0.6A的电流，图中B点电流是大量程3A的电流，可知它们的大小、，从图中可以看到，A点的电流大小等于R2的电流大小，即
B点电流大小等于干路电流大小，即
根据并联电路的电流规律可知，R3的电流是
综上所述，此时电路的连接形式是并联，通过R2、R3的电流分别是0.2A、0.8A。
答：(1)S1、S2断开时，R1、R2串联。R1两端的电压为1.5V，此时R2两端的电压是1.5V；
(2)此时电路的连接形式是并联，通过R2、R3的电流分别是0.2A、0.8A。
位置
A
B
C
电流I/A
0.30
0.24
0.54
根据西耳斯资料
石棉
玻璃
云母
化纤
毛皮
铅
绢
根据蒙科马利资料
羊毛
尼龙
粘胶丝
木棉
酸碱盐
丙烯树脂
聚乙烯醇
UAB/V
UBC/V
UAC/V
2.4
1.4
3.8
