2024九年级物理全册第十一章简单电路学情评估试卷(附答案北师大版)
展开
这是一份2024九年级物理全册第十一章简单电路学情评估试卷(附答案北师大版),共8页。

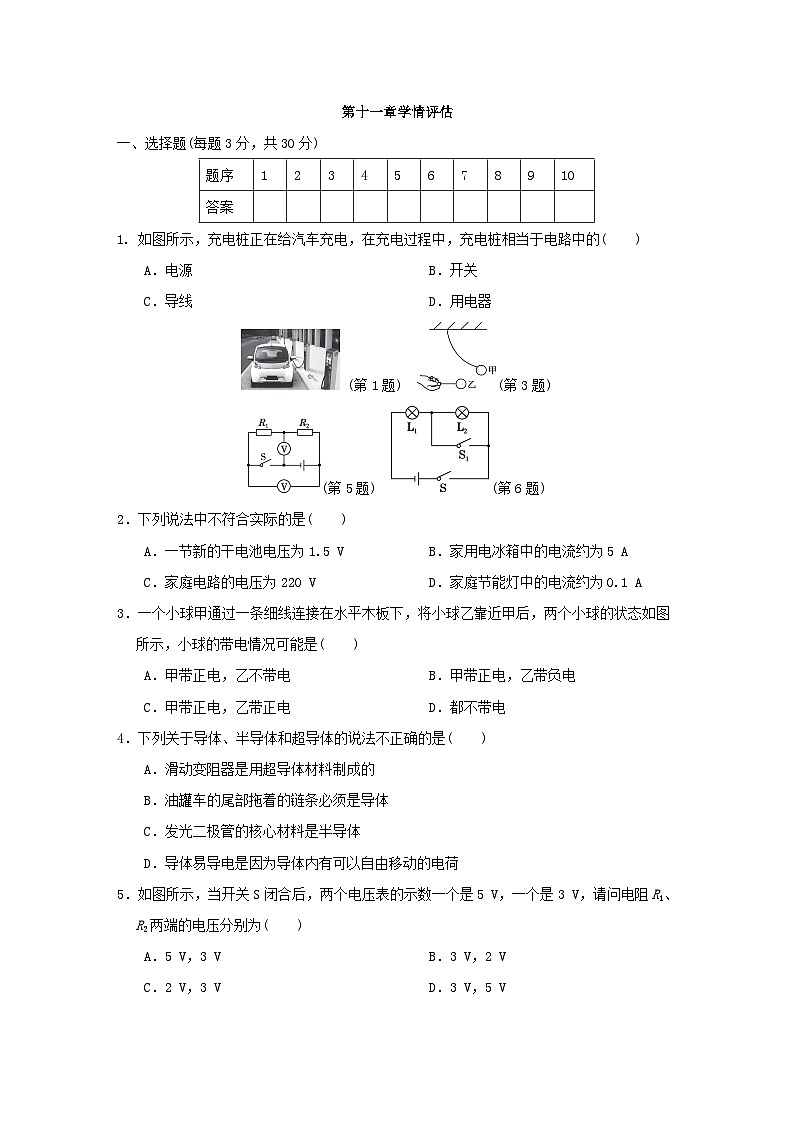

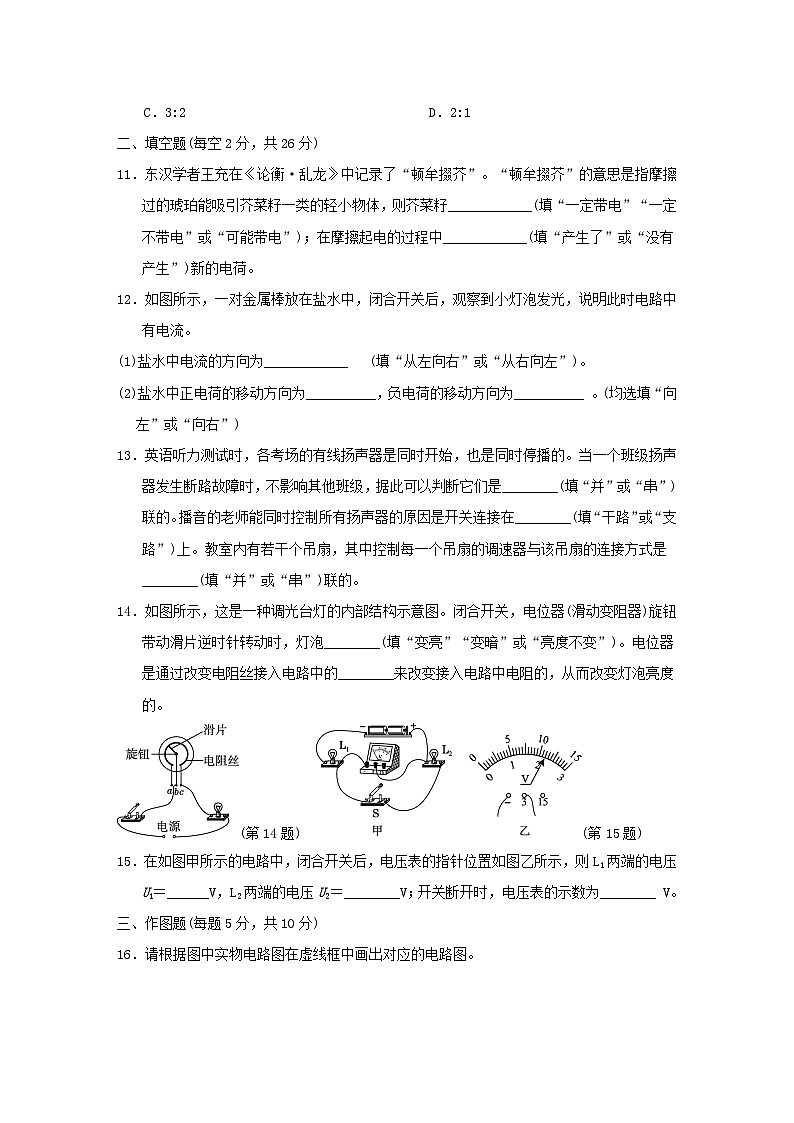

第十一章学情评估一、选择题(每题3分,共30分)1. 如图所示,充电桩正在给汽车充电,在充电过程中,充电桩相当于电路中的( )A.电源 B.开关 C.导线 D.用电器 (第1题) (第3题)(第5题) (第6题)2.下列说法中不符合实际的是( )A.一节新的干电池电压为1.5 V B.家用电冰箱中的电流约为5 AC.家庭电路的电压为220 V D.家庭节能灯中的电流约为0.1 A3.一个小球甲通过一条细线连接在水平木板下,将小球乙靠近甲后,两个小球的状态如图所示,小球的带电情况可能是( )A.甲带正电,乙不带电 B.甲带正电,乙带负电 C.甲带正电,乙带正电 D.都不带电4.下列关于导体、半导体和超导体的说法不正确的是( )A.滑动变阻器是用超导体材料制成的B.油罐车的尾部拖着的链条必须是导体C.发光二极管的核心材料是半导体D.导体易导电是因为导体内有可以自由移动的电荷5.如图所示,当开关S闭合后,两个电压表的示数一个是5 V,一个是3 V,请问电阻R1、R2两端的电压分别为( )A.5 V,3 V B.3 V,2 V C.2 V,3 V D.3 V,5 V6.如图所示,只闭合开关S时,两灯均不亮,同时闭合开关S和S1时,灯L1亮,L2不亮,电路可能出现的故障是( )A.灯L2断路 B.灯L2短路 C.灯L1断路 D.灯L1短路7.如图是新一代代步工具电动独轮车,依靠电力驱动低碳环保。当电源开关S1闭合时指示灯亮起,独轮车处于待机状态,再当人站在独轮车上时开关S2自动闭合,电动机才能启动,开始运动。下列电路设计符合上述要求的是( )8.如图所示的测量仪器读数正确的是( )(第8题)A.图甲,插入式电阻箱A、B之间的电阻为9 Ω B.图乙,电阻箱的读数为201.1 ΩC.图丙,电流表的示数为1.5 A D.图丁,电压表的示数为12.5 V9.如图所示,甲、乙、丙分别是灯泡L2、电流表或电压表中的一种,下列关于它们的连接情况说法正确的是( )A.若甲是灯泡L2,乙是电流表,丙是电压表,灯泡L1和L2并联B.若甲是电流表,乙是灯泡L2,丙是电压表,灯泡L1和L2并联C.若甲是电压表,乙是灯泡L2,丙是电流表,灯泡L1和L2串联D.若甲是灯泡L2,乙是电压表,丙是电流表,灯泡L1和L2串联(第9题) (第10题) (第12题)10.如图所示,通过L1的电流和通过L2的电流之比是1:2,则A1表和A2表的示数之比为( )A.2:3 B.3:1 C.3:2 D.2:1二、填空题(每空2分,共26分)11.东汉学者王充在《论衡·乱龙》中记录了“顿牟掇芥”。“顿牟掇芥”的意思是指摩擦过的琥珀能吸引芥菜籽一类的轻小物体,则芥菜籽____________(填“一定带电”“一定不带电”或“可能带电”);在摩擦起电的过程中____________(填“产生了”或“没有产生”)新的电荷。12.如图所示,一对金属棒放在盐水中,闭合开关后,观察到小灯泡发光,说明此时电路中有电流。(1)盐水中电流的方向为____________ (填“从左向右”或“从右向左”)。(2)盐水中正电荷的移动方向为__________,负电荷的移动方向为__________ 。(均选填“向左”或“向右”)13.英语听力测试时,各考场的有线扬声器是同时开始,也是同时停播的。当一个班级扬声器发生断路故障时,不影响其他班级,据此可以判断它们是________(填“并”或“串”)联的。播音的老师能同时控制所有扬声器的原因是开关连接在________(填“干路”或“支路”)上。教室内有若干个吊扇,其中控制每一个吊扇的调速器与该吊扇的连接方式是________(填“并”或“串”)联的。14.如图所示,这是一种调光台灯的内部结构示意图。闭合开关,电位器(滑动变阻器)旋钮带动滑片逆时针转动时,灯泡________(填“变亮”“变暗”或“亮度不变”)。电位器是通过改变电阻丝接入电路中的________来改变接入电路中电阻的,从而改变灯泡亮度的。(第14题) (第15题)15.在如图甲所示的电路中,闭合开关后,电压表的指针位置如图乙所示,则L1两端的电压U1=______V,L2两端的电压U2=________V;开关断开时,电压表的示数为________ V。三、作图题(每题5分,共10分)16.请根据图中实物电路图在虚线框中画出对应的电路图。(第16题) (第17题)17.如图所示的实物电路图,请改动一根导线,使电流表只测通过小灯泡L1的电流。(要保证开关仍然在干路上。改动时,在原导线上打“×”)四、实验题(每题10分,共20分)18.小明利用如图1所示的电路探究串联电路电压的规律。所用器材:三节新干电池,两个电压表(0~3 V,0~15 V),一个滑动变阻器(20 Ω 1 A),两个相同的小灯泡,一个开关及若干导线。(第18题)(1)请用笔画线代替导线,将图1中电压表V1接入电路,要求V1测L1、L2两端的电压之和。(2)闭合开关前应将滑动变阻器滑片向________(填“A”或“B”)端滑动。(3)若闭合开关时发现,两个电压表指针猛向右偏转且其中一个超出最大量程,出现这种情况的原因可能是________________________。(4)排除故障后,闭合开关,调节滑动变阻器滑片到合适的位置,分别记下电压表V1、V2的示数,其中L1两端的电压表的示数如图2所示,请将表格数据补充完整。为了测量小灯泡L1两端的电压,小明认为保持电压表V2的连接点E不动,只断开连接点F,并改接到L1的接线柱C上,就可测量灯泡L1两端的电压,他的操作存在的问题是________________________________。(5)通过对实验表格的分析初步得出的结论为两灯泡的总电压等于每个灯泡两端电压之和,且每个灯泡两端的电压都相等。小明设计的方案是否存在不足,如果存在不足请写出应该如何改进:________________________________。19. 导体电阻的大小与哪些因素有关呢?经过分析小华设计了如图所示的电路,并提出了以下几(第19题)种猜想。猜想1:导体的电阻可能跟导体的材料有关;猜想2:导体的电阻可能跟导体的长度有关;猜想3:导体的电阻可能跟导体的横截面积有关。为了验证猜想,小华将7种电阻丝依次接在电路中M、N两点间。电阻丝的规格如表所示:(1)在小华设计的实验电路图中,还缺少一个必要的元件,这个元件是________。(2)本实验是通过____________________来比较电阻丝电阻大小的,这种研究问题的方法叫作________(填“转换法”或“控制变量法”)。(3)若要探究导体的电阻跟导体横截面积的关系,可将代号为________的两根电阻丝依次接在M、N两点间,闭合开关记下电流表的示数,分析比较这两根电阻丝电阻的大小。(4)若将代号为C、F的两根电阻丝依次接在M、N两点间,闭合开关,记下电流表的示数。分析比较这两根电阻丝的电阻大小,这是探究导体的电阻跟导体的________的关系。五、计算题(14分)20.如图所示电路中,电源电压不变,闭合开关S1、S2,电压表和电流表的示数分别为4 V、0.2 A。(第20题)(1)电源电压是多少?(2)通过灯L1和L2的电流分别是多少?(3)再断开开关S2,电压表示数为3 V,此时灯L1和L2两端的电压分别是多少?题序12345678910答案L1两端的电压U1/VL2两端的电压U2/VL1和L2两端的总电压U/V 1.22.4电阻丝代号ABCDEFG长度/m1.00.51.51.01.21.50.5横截面积/mm23.20.81.20.81.21.21.2材料锰铜钨镍铬锰铜钨锰铜镍铬答案一、1.A 2.B 3.C 4.A 5.B 6.A 7.C 8.A 9.A 10.C二、11.可能带电;没有产生12.(1)从左向右 (2)向右;向左13.并;干路;串14.变暗;长度15.0.8;2.2;3三、16.解:如图所示。(第16题)17.解:如图所示。(第17题)四、18. 解:(1)如图所示。(第18题)(2)A (3)L2断路(4)1.2;会使电压表的正负接线柱接反(5)应当换不同规格的灯泡进行多次实验19.(1)开关 (2)观察电流表的示数;转换法(3)AD (4)材料五、20. 解:(1)闭合开关S1、S2,L2被短路,电压表测电源电压,电压表的示数为4 V,电源电压U=4 V。(2)L2被短路,L1单独接入电路,电流表测L1中的电流,I1=0.2 A,L2被短路,通过L2的电流,I2=0。(3)再断开开关S2时,L1与L2串联,电压表测L1两端的电压,U1=3 V;因串联电路中总电压等于各部分电压之和,L2两端电压:U2=U-U1=4 V-3 V=1 V。
第十一章学情评估一、选择题(每题3分,共30分)1. 如图所示,充电桩正在给汽车充电,在充电过程中,充电桩相当于电路中的( )A.电源 B.开关 C.导线 D.用电器 (第1题) (第3题)(第5题) (第6题)2.下列说法中不符合实际的是( )A.一节新的干电池电压为1.5 V B.家用电冰箱中的电流约为5 AC.家庭电路的电压为220 V D.家庭节能灯中的电流约为0.1 A3.一个小球甲通过一条细线连接在水平木板下,将小球乙靠近甲后,两个小球的状态如图所示,小球的带电情况可能是( )A.甲带正电,乙不带电 B.甲带正电,乙带负电 C.甲带正电,乙带正电 D.都不带电4.下列关于导体、半导体和超导体的说法不正确的是( )A.滑动变阻器是用超导体材料制成的B.油罐车的尾部拖着的链条必须是导体C.发光二极管的核心材料是半导体D.导体易导电是因为导体内有可以自由移动的电荷5.如图所示,当开关S闭合后,两个电压表的示数一个是5 V,一个是3 V,请问电阻R1、R2两端的电压分别为( )A.5 V,3 V B.3 V,2 V C.2 V,3 V D.3 V,5 V6.如图所示,只闭合开关S时,两灯均不亮,同时闭合开关S和S1时,灯L1亮,L2不亮,电路可能出现的故障是( )A.灯L2断路 B.灯L2短路 C.灯L1断路 D.灯L1短路7.如图是新一代代步工具电动独轮车,依靠电力驱动低碳环保。当电源开关S1闭合时指示灯亮起,独轮车处于待机状态,再当人站在独轮车上时开关S2自动闭合,电动机才能启动,开始运动。下列电路设计符合上述要求的是( )8.如图所示的测量仪器读数正确的是( )(第8题)A.图甲,插入式电阻箱A、B之间的电阻为9 Ω B.图乙,电阻箱的读数为201.1 ΩC.图丙,电流表的示数为1.5 A D.图丁,电压表的示数为12.5 V9.如图所示,甲、乙、丙分别是灯泡L2、电流表或电压表中的一种,下列关于它们的连接情况说法正确的是( )A.若甲是灯泡L2,乙是电流表,丙是电压表,灯泡L1和L2并联B.若甲是电流表,乙是灯泡L2,丙是电压表,灯泡L1和L2并联C.若甲是电压表,乙是灯泡L2,丙是电流表,灯泡L1和L2串联D.若甲是灯泡L2,乙是电压表,丙是电流表,灯泡L1和L2串联(第9题) (第10题) (第12题)10.如图所示,通过L1的电流和通过L2的电流之比是1:2,则A1表和A2表的示数之比为( )A.2:3 B.3:1 C.3:2 D.2:1二、填空题(每空2分,共26分)11.东汉学者王充在《论衡·乱龙》中记录了“顿牟掇芥”。“顿牟掇芥”的意思是指摩擦过的琥珀能吸引芥菜籽一类的轻小物体,则芥菜籽____________(填“一定带电”“一定不带电”或“可能带电”);在摩擦起电的过程中____________(填“产生了”或“没有产生”)新的电荷。12.如图所示,一对金属棒放在盐水中,闭合开关后,观察到小灯泡发光,说明此时电路中有电流。(1)盐水中电流的方向为____________ (填“从左向右”或“从右向左”)。(2)盐水中正电荷的移动方向为__________,负电荷的移动方向为__________ 。(均选填“向左”或“向右”)13.英语听力测试时,各考场的有线扬声器是同时开始,也是同时停播的。当一个班级扬声器发生断路故障时,不影响其他班级,据此可以判断它们是________(填“并”或“串”)联的。播音的老师能同时控制所有扬声器的原因是开关连接在________(填“干路”或“支路”)上。教室内有若干个吊扇,其中控制每一个吊扇的调速器与该吊扇的连接方式是________(填“并”或“串”)联的。14.如图所示,这是一种调光台灯的内部结构示意图。闭合开关,电位器(滑动变阻器)旋钮带动滑片逆时针转动时,灯泡________(填“变亮”“变暗”或“亮度不变”)。电位器是通过改变电阻丝接入电路中的________来改变接入电路中电阻的,从而改变灯泡亮度的。(第14题) (第15题)15.在如图甲所示的电路中,闭合开关后,电压表的指针位置如图乙所示,则L1两端的电压U1=______V,L2两端的电压U2=________V;开关断开时,电压表的示数为________ V。三、作图题(每题5分,共10分)16.请根据图中实物电路图在虚线框中画出对应的电路图。(第16题) (第17题)17.如图所示的实物电路图,请改动一根导线,使电流表只测通过小灯泡L1的电流。(要保证开关仍然在干路上。改动时,在原导线上打“×”)四、实验题(每题10分,共20分)18.小明利用如图1所示的电路探究串联电路电压的规律。所用器材:三节新干电池,两个电压表(0~3 V,0~15 V),一个滑动变阻器(20 Ω 1 A),两个相同的小灯泡,一个开关及若干导线。(第18题)(1)请用笔画线代替导线,将图1中电压表V1接入电路,要求V1测L1、L2两端的电压之和。(2)闭合开关前应将滑动变阻器滑片向________(填“A”或“B”)端滑动。(3)若闭合开关时发现,两个电压表指针猛向右偏转且其中一个超出最大量程,出现这种情况的原因可能是________________________。(4)排除故障后,闭合开关,调节滑动变阻器滑片到合适的位置,分别记下电压表V1、V2的示数,其中L1两端的电压表的示数如图2所示,请将表格数据补充完整。为了测量小灯泡L1两端的电压,小明认为保持电压表V2的连接点E不动,只断开连接点F,并改接到L1的接线柱C上,就可测量灯泡L1两端的电压,他的操作存在的问题是________________________________。(5)通过对实验表格的分析初步得出的结论为两灯泡的总电压等于每个灯泡两端电压之和,且每个灯泡两端的电压都相等。小明设计的方案是否存在不足,如果存在不足请写出应该如何改进:________________________________。19. 导体电阻的大小与哪些因素有关呢?经过分析小华设计了如图所示的电路,并提出了以下几(第19题)种猜想。猜想1:导体的电阻可能跟导体的材料有关;猜想2:导体的电阻可能跟导体的长度有关;猜想3:导体的电阻可能跟导体的横截面积有关。为了验证猜想,小华将7种电阻丝依次接在电路中M、N两点间。电阻丝的规格如表所示:(1)在小华设计的实验电路图中,还缺少一个必要的元件,这个元件是________。(2)本实验是通过____________________来比较电阻丝电阻大小的,这种研究问题的方法叫作________(填“转换法”或“控制变量法”)。(3)若要探究导体的电阻跟导体横截面积的关系,可将代号为________的两根电阻丝依次接在M、N两点间,闭合开关记下电流表的示数,分析比较这两根电阻丝电阻的大小。(4)若将代号为C、F的两根电阻丝依次接在M、N两点间,闭合开关,记下电流表的示数。分析比较这两根电阻丝的电阻大小,这是探究导体的电阻跟导体的________的关系。五、计算题(14分)20.如图所示电路中,电源电压不变,闭合开关S1、S2,电压表和电流表的示数分别为4 V、0.2 A。(第20题)(1)电源电压是多少?(2)通过灯L1和L2的电流分别是多少?(3)再断开开关S2,电压表示数为3 V,此时灯L1和L2两端的电压分别是多少?题序12345678910答案L1两端的电压U1/VL2两端的电压U2/VL1和L2两端的总电压U/V 1.22.4电阻丝代号ABCDEFG长度/m1.00.51.51.01.21.50.5横截面积/mm23.20.81.20.81.21.21.2材料锰铜钨镍铬锰铜钨锰铜镍铬答案一、1.A 2.B 3.C 4.A 5.B 6.A 7.C 8.A 9.A 10.C二、11.可能带电;没有产生12.(1)从左向右 (2)向右;向左13.并;干路;串14.变暗;长度15.0.8;2.2;3三、16.解:如图所示。(第16题)17.解:如图所示。(第17题)四、18. 解:(1)如图所示。(第18题)(2)A (3)L2断路(4)1.2;会使电压表的正负接线柱接反(5)应当换不同规格的灯泡进行多次实验19.(1)开关 (2)观察电流表的示数;转换法(3)AD (4)材料五、20. 解:(1)闭合开关S1、S2,L2被短路,电压表测电源电压,电压表的示数为4 V,电源电压U=4 V。(2)L2被短路,L1单独接入电路,电流表测L1中的电流,I1=0.2 A,L2被短路,通过L2的电流,I2=0。(3)再断开开关S2时,L1与L2串联,电压表测L1两端的电压,U1=3 V;因串联电路中总电压等于各部分电压之和,L2两端电压:U2=U-U1=4 V-3 V=1 V。
