2024九年级物理下学期期末学情评估试卷（附答案北师大版）

这是一份2024九年级物理下学期期末学情评估试卷（附答案北师大版），共9页。试卷主要包含了选择题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。

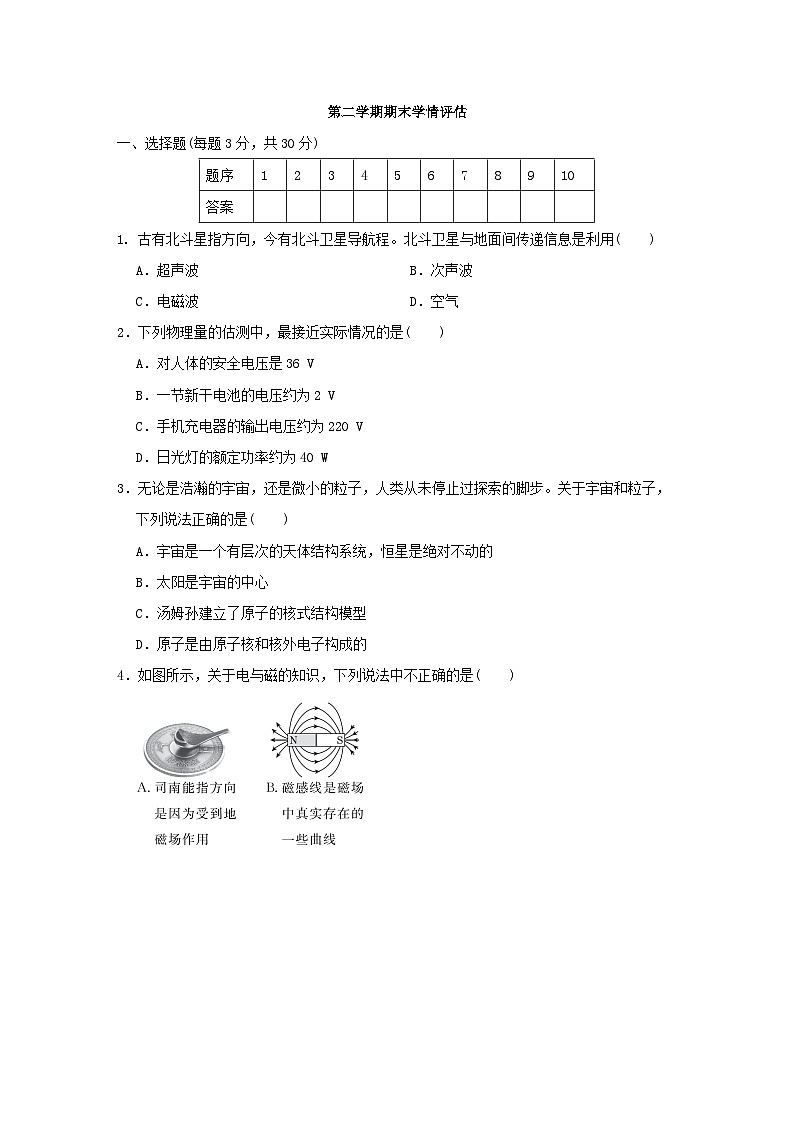

1. 古有北斗星指方向，今有北斗卫星导航程。北斗卫星与地面间传递信息是利用( )
A．超声波 B．次声波
C．电磁波 D．空气
2．下列物理量的估测中，最接近实际情况的是( )
A．对人体的安全电压是36 V
B．一节新干电池的电压约为2 V
C．手机充电器的输出电压约为220 V
D．日光灯的额定功率约为40 W
3．无论是浩瀚的宇宙，还是微小的粒子，人类从未停止过探索的脚步。关于宇宙和粒子，下列说法正确的是( )
A．宇宙是一个有层次的天体结构系统，恒星是绝对不动的
B．太阳是宇宙的中心
C．汤姆孙建立了原子的核式结构模型
D．原子是由原子核和核外电子构成的

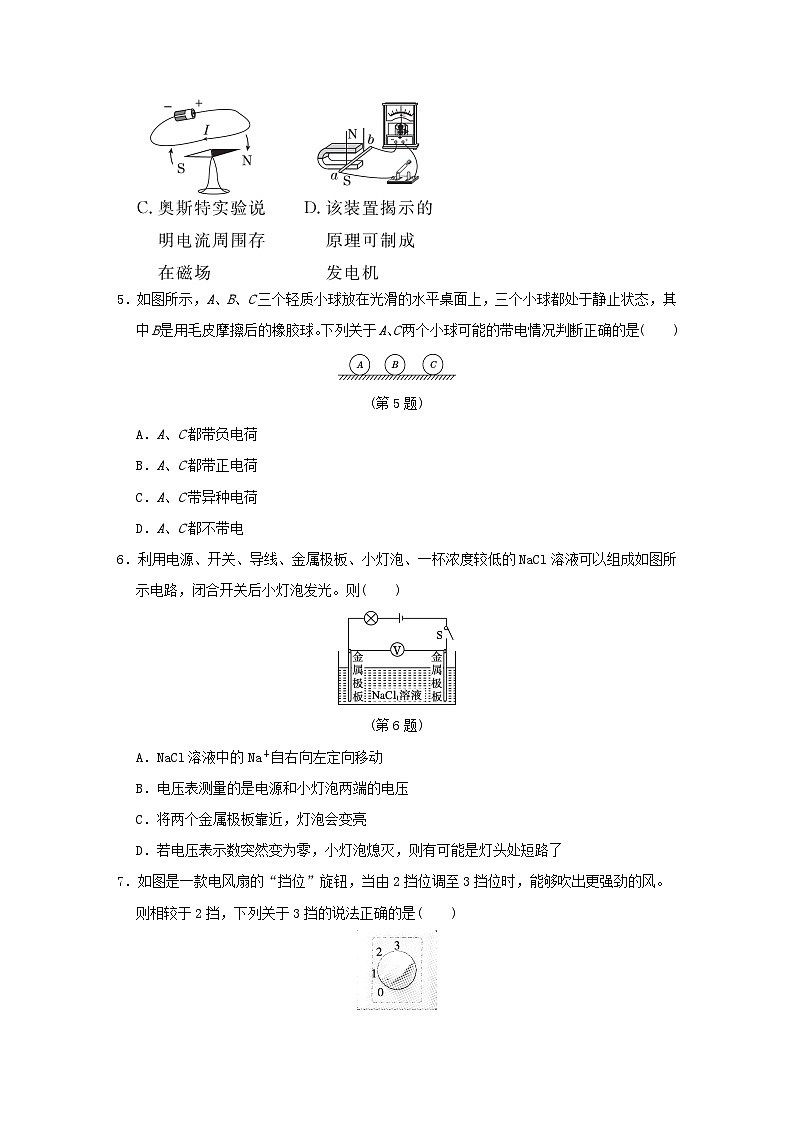

4．如图所示，关于电与磁的知识，下列说法中不正确的是( )
5．如图所示，A、B、C三个轻质小球放在光滑的水平桌面上，三个小球都处于静止状态，其中B是用毛皮摩擦后的橡胶球。下列关于A、C两个小球可能的带电情况判断正确的是( )
(第5题)
A．A、C都带负电荷
B．A、C都带正电荷
C．A、C带异种电荷
D．A、C都不带电
6．利用电源、开关、导线、金属极板、小灯泡、一杯浓度较低的NaCl溶液可以组成如图所示电路，闭合开关后小灯泡发光。则( )
(第6题)
A．NaCl溶液中的Na＋自右向左定向移动
B．电压表测量的是电源和小灯泡两端的电压
C．将两个金属极板靠近，灯泡会变亮
D．若电压表示数突然变为零，小灯泡熄灭，则有可能是灯头处短路了
7．如图是一款电风扇的“挡位”旋钮，当由2挡位调至3挡位时，能够吹出更强劲的风。则相较于2挡，下列关于3挡的说法正确的是( )
(第7题)
A．消耗电能更多
B．消耗电能更快
C．消耗电能更少
D．消耗电能更慢

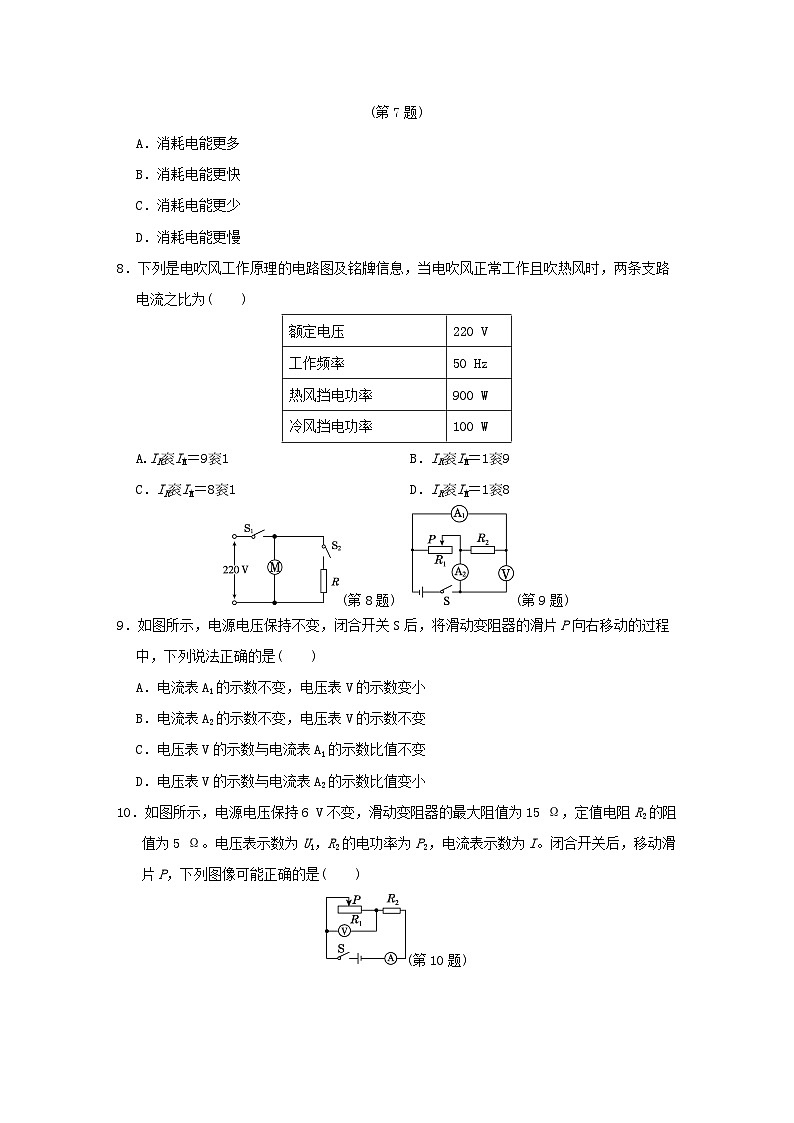

8．下列是电吹风工作原理的电路图及铭牌信息，当电吹风正常工作且吹热风时，两条支路电流之比为( )
A.IRIM＝91 B．IRIM＝19
C．IRIM＝81 D．IRIM＝18
(第8题) (第9题)
9．如图所示，电源电压保持不变，闭合开关S后，将滑动变阻器的滑片P向右移动的过程中，下列说法正确的是( )
A．电流表A1的示数不变，电压表V的示数变小
B．电流表A2的示数不变，电压表V的示数不变
C．电压表V的示数与电流表A1的示数比值不变
D．电压表V的示数与电流表A2的示数比值变小
10．如图所示，电源电压保持6 V不变，滑动变阻器的最大阻值为15 Ω，定值电阻R2的阻值为5 Ω。电压表示数为U1，R2的电功率为P2，电流表示数为I。闭合开关后，移动滑片P，下列图像可能正确的是( )
(第10题)
二、填空题(每空2分，共22分)
11．“葫芦烙画”传承了非物质文化遗产。如图所示的是手工艺人用电烙铁在葫芦上烙画的情景。电烙铁温度升高，内能________(填“增大”或“减少”)，它是利用电流的______效应来工作的。
(第11题) (第12题)
12．如图所示为一款汽车内摆件，飞机两翼上有太阳能电池板，阳光照到机翼后，螺旋桨能够发生转动。螺旋桨转动直接消耗的能源是__________(填“太阳能”或“电能”)，该飞机中含有__________(填“发电机”或“电动机”)
13．三峡水电站年发电量约为1×1011 kW·h，合 ________J(用科学记数法表示)。已知燃煤发电的效率为40%，标准煤的热值为3×107 J/kg，三峡水电站运行一年大约为国家节约______万吨标准煤。
14．如图甲所示，电源电压保持不变，小灯泡的额定电压为12 V，闭合开关S后，当滑片P从最右端滑到最左端的过程中，小灯泡的I－U图像如图乙所示，则小灯泡正常发光时灯丝阻值为______Ω，滑动变阻器的最大阻值为______Ω。
(第14题)
15．某元件R(阻值不变)标有“6 V 6 W”字样，它正常工作的电流是______A，它的电阻值是____Ω，将该元件与灯L接入电路中，如图甲所示，通过灯L的电流随电压变化的图像如图乙所示，电流表量程为0～0.6 A，电压表量程为0～3 V，闭合开关，在保证电路各元件都安全的情况下，灯L消耗的最大电功率可达到____W。
(第15题)
三、作图题(每题4分，共8分)
16．如图所示，电位器是调节螺口灯泡亮度的装置，a、b、c是它的接线柱，旋钮带动滑片转动。插座的一部分已正确接入家庭电路，请将其他部分也正确接入家庭电路。(要求顺时针旋转旋钮时灯泡变亮)
(第16题)
17．如图，滑动变阻器用来控制螺线管的磁性强弱，要求向左移动滑片时螺线管的磁性变强，请按上述要求将实物电路连接好，并在图中虚线框内标出通电螺线管右端的磁极。
(第17题)
四、实验题(18题 8分，第19题12分，共20分)
18．小红同学参加课外实践活动，发现灵敏电流计内部结构与电动机、发电机内部结构类似，出于好奇，她利用如图所示的装置进行了下面的实验。
(第18题)
(1)用手拨动右侧灵敏电流计的指针时，表内线圈在磁场中做____________运动，产生了感应电流，这种现象称为________________。同时，左侧灵敏电流计内的线圈会有感应电流流过，通电线圈在________中受到力的作用，带动指针偏转起来。
(2)此时的右侧灵敏电流计相当于________。
19. 某实验小组用伏安法测量待测电阻Rx的阻值，设计的实验电路如图1甲所示。
(第19题图1)
(1)根据图1甲用笔画线代替导线将图乙的实物电路补充完整；
(2)某次测量时，电压表的示数为1.5 V，电流表的示数为0.3 A，则待测电阻的阻值为________Ω；实验时应多测几组数据，求电阻的平均值，目的是__________________。
(3)若撤去电压表和滑动变阻器，新增一个阻值为R0的定值电阻，利用如图2所示的实验电路，也可以测量待测电阻Rx的阻值。
(第19题图2)
实验步骤如下：
①首先，闭合开关S1、S2，记录电流表的示数为I1；
②接着，断开开关________，记录电流表的示数为I2；则待测电阻的阻值Rx＝____________(用R0、I1、I2表示)。
五、计算题(20分)
20．某品牌洗衣机可设定洗涤温度。该洗衣机的简化电路如图所示，此时处于空挡位置。普通快洗模式中，包括加热和保温洗涤两个状态，当旋钮旋至1挡时，洗衣机处于加热状态；当旋钮旋至2挡时，洗衣机处于保温洗涤状态，保温洗涤完成即普通快洗模式结束。R1和R2均为电热丝，其阻值不受温度影响，R1＝22 Ω，主要参数如下表。
(1)在使用洗衣机时，有时接触金属门手柄会“麻手”，其解决办法是给洗衣机________________(填“加接零线”“加接地线”或“加接空气开关”)；
(2)某家庭所有用电器中仅该洗衣机工作时，加热状态下连续加热540 s，发现此过程中铭牌标有3 000 r/(kW·h)的电能表转动810 r，求此时洗衣机的实际功率；
(3)额定电压下，某次洗衣机内装有水和衣物共10 kg，初温为20 ℃，设定洗涤温度为50 ℃，加热状态的加热效率是50%，不计保温洗涤过程中电能损失，求加热状态下电路消耗的电能和保温洗涤状态时电路中的总电功率。 [已知水和衣物混合后的比热容为4×103 J/(kg·℃)]
(第20题)
题序
1
2
3
4
5
6
7
8
9
10
答案
额定电压
220 V
工作频率
50 Hz
热风挡电功率
900 W
冷风挡电功率
100 W
额定
电压
加热
功率
电动机
功率
普通快
洗耗时
220 V
2 400 W
240 W
50 min
答案
一、1.C 2.D 3.D 4.B 5.B 6.C 7.B 8.C 9.C
10．D 点拨：闭合开关后，滑动变阻器R1和定值电阻R2串联，电压表测量滑动变阻器两端的电压，电流表测量电路中的电流；当滑动变阻器接入电路的电阻为0时，电路中的电流最大；当滑动变阻器全部接入电路中时，电路中的电流最小，据此求出最大电流和最小电流；根据U＝IR求出滑动变阻器两端的最大电压；根据电路的最大电流和最小电流求出R2的最大电功率和最小电功率，根据P＝I2R 分析图像的特点。
二、11.增大；热 12. 电能；电动机 13.3.6×1017；3 000
14. 6；18 15. 1；6; 1
三、16.解：如图所示。
(第16题)
17．解：如图所示。
(第17题)
四、18.(1)切割磁感线；电磁感应现象；磁场 (2)电源
19. 解：(1)如图所示
(第19题)
(2)5；求平均值减小误差
(3)S2；eq \f(（I1－I2）R0,I2)
五、20. 解：(1)加接地线
(2)连续加热540 s，消耗的电能
W实＝eq \f(810 r,3 000 r/（kW·h）)＝0.27 kW·h＝9.72×105 J，
此时洗衣机的实际功率
P实＝eq \f(W实,t)＝eq \f(9.72×105 J,540 s)＝1 800 W；
(3)加热过程中水和衣物混合物吸收的热量Q吸＝cmΔt＝4×103 J/(kg·℃)×10 kg×(50 ℃－20 ℃)＝1.2×106 J，
加热过程中R1和R2产生的热量
Q放＝eq \f(Q吸,η)＝eq \f(1.2×106 J,50%)＝2.4×106 J，
加热状态下电路为纯电阻电路，则电路中产生的热量等于电路消耗的电能，即W加＝Q放＝2.4×106 J；
加热状态下R1消耗的电功率
P1＝eq \f(U2,R1)＝eq \f(（220 V）2,22 Ω)＝2 200 W；
加热过程中R2的电功率
P2＝P加－P1＝2 400 W－2 200 W＝200 W。
保温状态下旋钮旋至2挡，此时电动机和R2并联，由于R2两端电压没有变，因此保温状态下，R2的电功率仍然为P2＝200 W，则保温洗涤状态时电路中的总电功率P保＝P2＋P动＝200 W＋240 W＝440 W。
