    2024年山东省聊城市东昌府区中考物理模拟试卷(二)

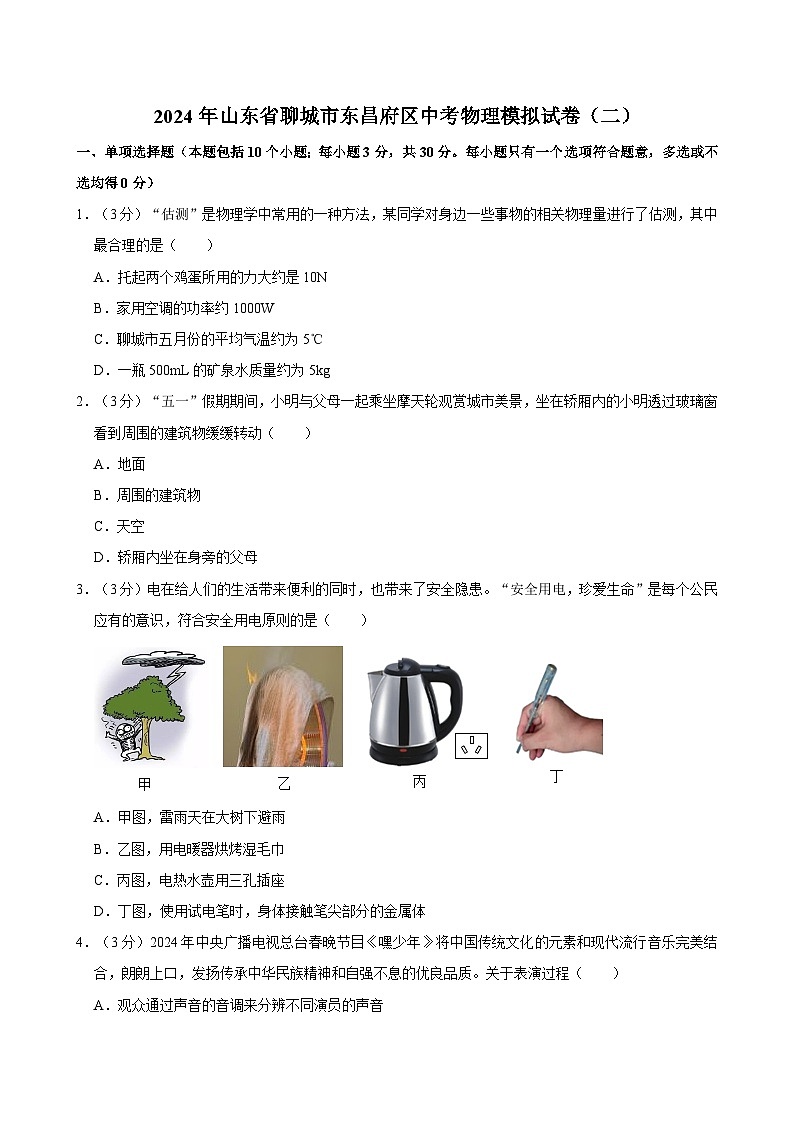

    2024年山东省聊城市东昌府区中考物理模拟试卷(二)第1页

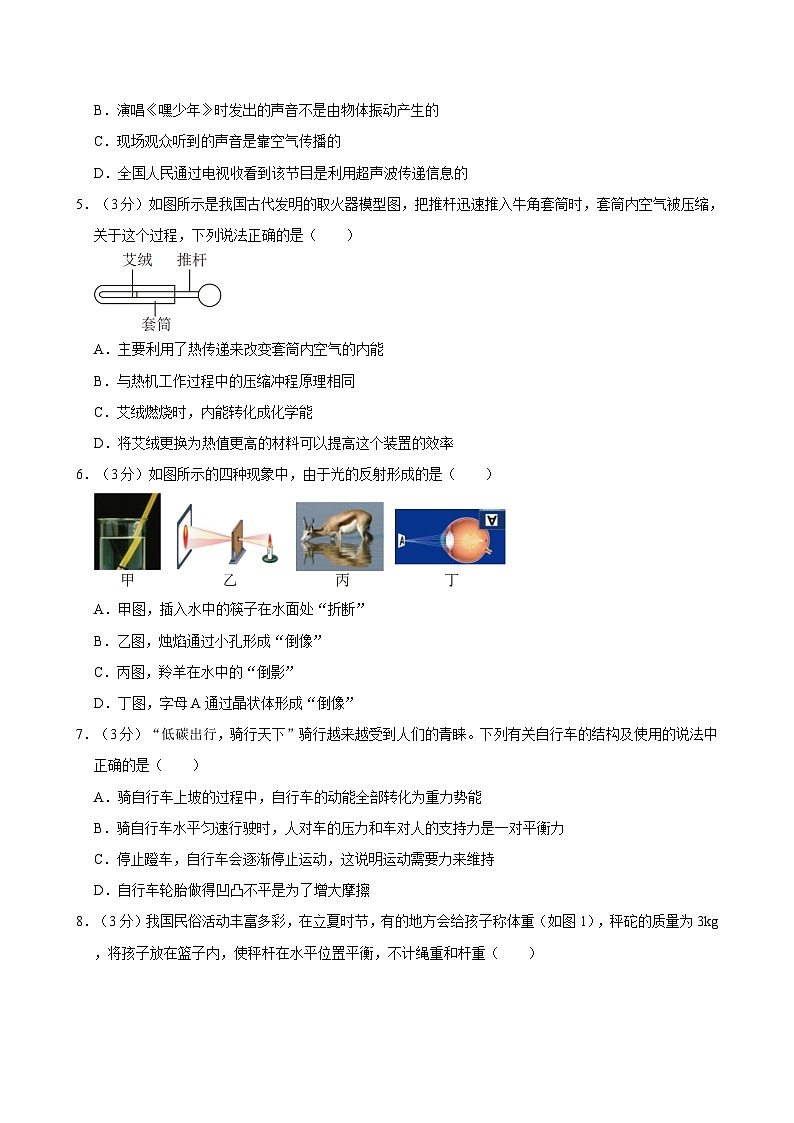

    2024年山东省聊城市东昌府区中考物理模拟试卷(二)第2页

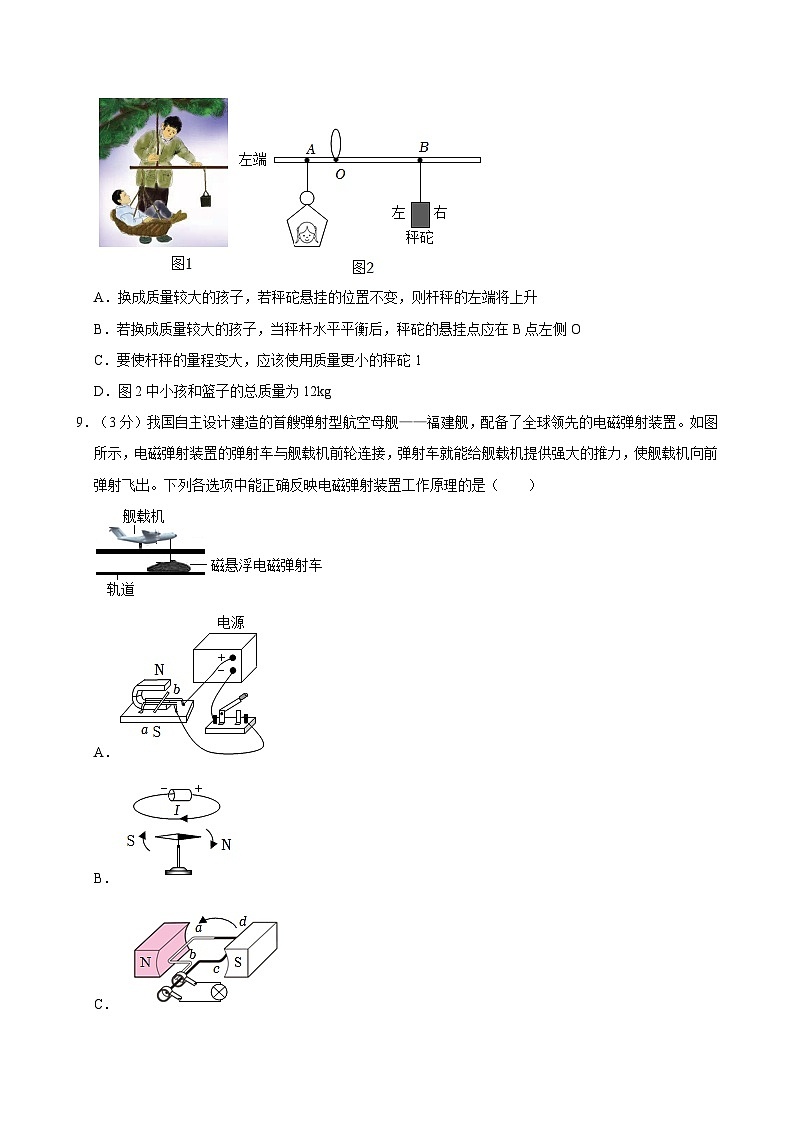

    2024年山东省聊城市东昌府区中考物理模拟试卷(二)第3页
    还剩25页未读, 继续阅读
    下载需要10学贝 1学贝=0.1元
    使用下载券免费下载
    加入资料篮
    立即下载

    2024年山东省聊城市东昌府区中考物理模拟试卷(二)

    展开

    这是一份2024年山东省聊城市东昌府区中考物理模拟试卷(二),共28页。试卷主要包含了单项选择题,多项选择题,作图题,实验探究题,计算题等内容,欢迎下载使用。
    1.(3分)“估测”是物理学中常用的一种方法,某同学对身边一些事物的相关物理量进行了估测,其中最合理的是( )
    A.托起两个鸡蛋所用的力大约是10N
    B.家用空调的功率约1000W
    C.聊城市五月份的平均气温约为5℃
    D.一瓶500mL的矿泉水质量约为5kg
    2.(3分)“五一”假期期间,小明与父母一起乘坐摩天轮观赏城市美景,坐在轿厢内的小明透过玻璃窗看到周围的建筑物缓缓转动( )
    A.地面
    B.周围的建筑物
    C.天空
    D.轿厢内坐在身旁的父母
    3.(3分)电在给人们的生活带来便利的同时,也带来了安全隐患。“安全用电,珍爱生命”是每个公民应有的意识,符合安全用电原则的是( )
    A.甲图,雷雨天在大树下避雨
    B.乙图,用电暖器烘烤湿毛巾
    C.丙图,电热水壶用三孔插座
    D.丁图,使用试电笔时,身体接触笔尖部分的金属体
    4.(3分)2024年中央广播电视总台春晚节目《嘿少年》将中国传统文化的元素和现代流行音乐完美结合,朗朗上口,发扬传承中华民族精神和自强不息的优良品质。关于表演过程( )
    A.观众通过声音的音调来分辨不同演员的声音
    B.演唱《嘿少年》时发出的声音不是由物体振动产生的
    C.现场观众听到的声音是靠空气传播的
    D.全国人民通过电视收看到该节目是利用超声波传递信息的
    5.(3分)如图所示是我国古代发明的取火器模型图,把推杆迅速推入牛角套筒时,套筒内空气被压缩,关于这个过程,下列说法正确的是( )
    A.主要利用了热传递来改变套筒内空气的内能
    B.与热机工作过程中的压缩冲程原理相同
    C.艾绒燃烧时,内能转化成化学能
    D.将艾绒更换为热值更高的材料可以提高这个装置的效率
    6.(3分)如图所示的四种现象中,由于光的反射形成的是( )
    A.甲图,插入水中的筷子在水面处“折断”
    B.乙图,烛焰通过小孔形成“倒像”
    C.丙图,羚羊在水中的“倒影”
    D.丁图,字母A通过晶状体形成“倒像”
    7.(3分)“低碳出行,骑行天下”骑行越来越受到人们的青睐。下列有关自行车的结构及使用的说法中正确的是( )
    A.骑自行车上坡的过程中,自行车的动能全部转化为重力势能
    B.骑自行车水平匀速行驶时,人对车的压力和车对人的支持力是一对平衡力
    C.停止蹬车,自行车会逐渐停止运动,这说明运动需要力来维持
    D.自行车轮胎做得凹凸不平是为了增大摩擦
    8.(3分)我国民俗活动丰富多彩,在立夏时节,有的地方会给孩子称体重(如图1),秤砣的质量为3kg,将孩子放在篮子内,使秤杆在水平位置平衡,不计绳重和杆重( )
    A.换成质量较大的孩子,若秤砣悬挂的位置不变,则杆秤的左端将上升
    B.若换成质量较大的孩子,当秤杆水平平衡后,秤砣的悬挂点应在B点左侧O
    C.要使杆秤的量程变大,应该使用质量更小的秤砣1
    D.图2中小孩和篮子的总质量为12kg
    9.(3分)我国自主设计建造的首艘弹射型航空母舰——福建舰,配备了全球领先的电磁弹射装置。如图所示,电磁弹射装置的弹射车与舰载机前轮连接,弹射车就能给舰载机提供强大的推力,使舰载机向前弹射飞出。下列各选项中能正确反映电磁弹射装置工作原理的是( )
    A.
    B.
    C.
    D.
    10.(3分)小明设计的质量测量仪如图所示,电源电压恒定不变,假设灯丝电阻不变。在保证电路安全的情况下,下列说法中正确的是( )
    A.不放重物时,小灯泡L的亮度最暗
    B.重物的质量越大,电压表示数越大
    C.重物的质量越大,电流表示数越大
    D.重物的质量越大,电路消耗的总功率越大
    二、多项选择题(本题包括3个小题;每小题4分,共12分。每小题的选项中至少有两个选项符合题意。全部选对的得4分,选对但不全的得2分,有选错或不选的得0分)
    (多选)11.(4分)在探究凸透镜成像规律的实验中,当烛焰、透镜和光屏的位置如图所示时,光屏上恰好形成一个清晰的像(未画出)( )
    A.光屏上成倒立、缩小的实像
    B.根据图中此时的成像特点可以制成投影仪
    C.如果将近视镜片放在蜡烛与凸透镜之间,适当向右移动光屏,光屏上仍能得到清晰的像
    D.如果将凸透镜看作晶状体,光屏看作视网膜,仅向左移动蜡烛,可以模拟远视眼成像的情况
    (多选)12.(4分)一位建筑工人使用如图所示的装置,把建筑材料运送到楼上。当人对绳子的拉力为40N时,质量为1kg的吊篮和6kg材料在拉力的作用下匀速上升了3m,g取10N/kg。下列说法正确的( )
    A.绳子自由端被拉下来的距离是9m
    B.工人做功的功率是16W
    C.工人做的有用功是210J
    D.若用该装置提升重力更大的材料,其机械效率会提高
    (多选)13.(4分)某同学在研究性学习活动中,通过查阅资料,查到了一种由半导体材料做成的热敏电阻R1,R1的阻值随温度变化的曲线如图甲所示,并设计了温度自动控制装置(如图乙)。已知电磁继电器中电磁铁线圈的电阻R0为50Ω,R是标有“220V 60W”的电热丝。左侧控制电路电源电压为6V,闭合开关S,继电器的衔铁被吸下,右侧发热电路就断开。关于该温度自动控制装置下列说法正确的是( )
    A.热敏电阻R1的阻值随温度的升高而减小
    B.当温度升高到30℃时,电磁铁线圈中的电流为0.015A
    C.当温度升高到50℃时,发热电路自动断开
    D.电热丝R加热时每分钟产生的热量是60J
    二、填空题(每空1分,共10分)
    14.(2分)2024年1月25日,我国自主三代核电“华龙一号”在西部地区稳步推进,该核电站通过可控 (填“核裂变”或“核聚变”)反应释放核能,核能是一种 (填“一次”或“二次”)能源。
    15.(1分)人工造雪是将水注入一个专用的高压喷枪,使水接触到高压空气,高压空气将水流分割成微小的粒子并喷入寒冷的外部空气中,从而实现降雪。在造雪过程中,水发生的最主要物态变化是 。
    16.(2分)小明的爸爸是一位摄影记者,他用微型无人机航拍东昌湖景色。当无人机向高处飞行时,水中的“无人机”将 (选填“靠近”或“远离”)水面,同时,水中的“无人机”大小将 (选填“变大”、“变小”或“不变”)。
    17.(2分)小强用如图所示的电路探究并联电路特点,闭合所有开关,发现:
    现象1:灯L1发光。现象2:灯L2不发光。
    对此现象的原因小强作出了以下三种猜想:
    猜想1:干路上某根导线断路;猜想2:灯L2的灯丝断路;猜想3:灯L2支路某根导线断路。
    (1)根据现象 (填数字)可以判断猜想1是错误的;
    (2)为了进一步判断灯L2不发光的原因是猜想2还是猜想3,小强在干路上串联了一个滑动变阻器,再用一根完好的导线接在L2的A、B两端,闭合所有开关,观察到灯L1也熄灭了,则猜想 (填数字)正确。
    18.(3分)鸟撞飞机事件时有发生,研究发现,雨燕等鸟类具有边飞边睡的能力,它们就没有足够的时间来逃离,而引起撞机事件。
    (1)数据显示,一只0.5kg的鸟正面撞在迎面飞来的速度为720km/h的飞机上,就会产生1.6×103N撞击力,对飞机造成损伤。假如撞击面积为0.01m3,该鸟撞击飞机的压强是 Pa。
    (2)如下表是三种材料的相关参数,从飞机承受鸟类撞击能力和飞机自身重量考虑,最适宜用来制造飞机的是材料 。(填字母)
    (3)假设飞机以720km/h的速度向正前方30m处的鸟飞去,则机头到达鸟所在位置的时间是 s,这也就是飞机留给该鸟远离的时间。
    四、作图题(本题包括2个小题;19小题1分,20小题3分,共4分)
    19.(1分)为了探究通电螺线管两端的极性与电流方向之间的关系,小强设计了如图所示的实验,将一质量分布均匀的条形磁体放在小车上,闭合开关后小车受力运动,请画出条形磁体受到通电螺线管作用力的示意图。
    20.(3分)如图所示,凸透镜斜放,F是凸透镜的焦点。一条入射光线,折射光线BO与凸透镜主光轴平行,O为入射点。请完成光路图:画出入射到凸透镜的入射光线、经水面反射后的反射光线以及折射入水后的折射光线(折射光线的方向大致符合物理规律即可)。
    五、实验探究题(本题包括3个小题,电路1分,每空1分,共15分)
    21.(5分)为了“探究水在沸腾前后温度变化的特点”,某实验小组的同学设计了如图所示的装置,进行实验探究。
    (1)如图甲所示,同学们根据实验要求,按照 (选填“自下而上”或“自上而下”)的顺序组装实验器材;
    (2)实验前期,每隔3min记录一次温度计的示数,当温度升高到90℃时,则该时刻的温度是 ℃。当观察到水中气泡情况如图乙所示时,可判断水处于 (选填“沸腾前”或“沸腾时”)的状态。数据记录如下表所示。
    (3)得出实验结论后,该小组的同学发现本次实验时间过长,为了缩短实验时间请你为他们提一条合理的建议 。在与其他小组的同学交流时发现,绝大部分小组测得水的沸点均低于100℃的原因可能是当地大气压 (选填“低于”“高于”或“等于”)标准大气压。
    22.(4分)小强同学利用U形管压强计探究液体压强与哪些因素有关。首先,小强根据生活经验提出猜想:液体的压强可能跟液体的密度、深度有关。
    (1)设计实验时,小强制定了探究的总体思路:保持液体密度不变,探究压强与深度的关系,探究压强与液体密度的关系。物理上把这种实验方法叫做 法。
    (2)通过比较甲、乙两次实验得出:在同种液体中,液体压强随着深度的增加而 ,因此拦河大坝要做成 (选填“上窄下宽”或“上宽下窄”)的形状。
    (3)小强同学在图丙所示的实验中保持探头位置不变,向容器内再加入适量的浓盐水,他发现U形管两侧液面的高度差变大了,液体的密度越大压强越大”的结论。他的结论是不可靠的,原因是 。
    23.(6分)小明利用两节新干电池,阻值分别为4Ω、6Ω、8Ω、10Ω、12Ω的定值电阻,牌上标有“10Ω 1A”的滑动变阻器等实验器材“探究电流与电阻的关系”。
    (1)小明连接好如图甲所示的电路,检查时发现电路中有一处连接错误,请你在错误的导线上画“×”,将电路连接正确;
    (2)电路改接正确后,闭合开关前,滑动变阻器的滑片应滑到最 (选填“左”或“右”)端;
    (3)小明将4Ω的定值电阻接入电路中,闭合开关,调节滑动变阻器的滑片,为 V,读出并记录电流表示数;保持滑动变阻器的滑片位置不变,直接闭合开关,电压表的示数将 (选填“变大”、“变小”或“不变”),此时应将滑动变阻器的滑片向 (选填“左”或“右”)端移动,直到电压表的示数和更换前相同,记录电流表的示数。
    (4)再次改变定值电阻R的阻值,共测得五组实验数据,根据实验数据,由图象可得出的结论是: 。
    六、计算题(本题包括3个小题,共29分。解答时应写出必要的文字说明、主要公式和重要的演算步骤,只写最后答案不得分:有数值计算的题,答案中必须写出数值和单位)
    24.(8分)湖南路路面改造的过程中使用了如图所示的一款双轮压路机。它的发动机是柴油机。为确保发动机正常工作,该压路机配有冷却水箱,水箱容纳水的质量为20kg,水箱加满水后,压路机在水平路面上匀速行驶了2000m,水箱内的水从20℃上升到80℃[水的比热容为4.2×103J/(kg•℃),柴油的热值取4×107J/kg]。求:
    (1)压路机在这次压路作业中做的功是多少?
    (2)水箱内的水吸收的热量是多少?(不考虑水的质量变化)
    (3)柴油完全燃烧释放出的热量是多少?
    (4)压路机此次作业的效率是多少?
    25.(9分)小明帮妈妈做饭时想到一个问题:食用酱油的密度有多大呢?于是他收集材料制作了一个简易的密度秤。密度秤由容积为2×10﹣4m3的盛液筒和高度为25cm、底面积为4×10﹣3m2的圆柱体浮筒组成。如图所示,盛液筒内没有液体时,将密度秤放入水中,待密度秤静止时,浮筒浸入水中的深度为18cm。已知
    (1)当盛液筒内没有液体时,浮筒下表面受到水的压强。
    (2)该密度秤的重力。
    (3)酱油的密度。
    26.(12分)如图所示电路中,电源电压恒定不变,灯泡L标有“12V”字样,R1是定值电阻。滑动变阻器R2的最大阻值是100Ω,电流表A1和A2的量程均为0~0.6A。当闭合开关S2,断开开关S、S1时,灯泡L恰好正常发光,电流表A2的示数是0.4A;当只闭合开关S,断开开关S1、S2,并且将滑动变阻器的滑片滑至最右端时,电流表A1的示数为0.1A。不考虑温度对灯丝电阻的影响。求:
    (1)电源电压和灯泡L的额定电功率。
    (2)定值电阻R1的阻值。
    (3)闭合开关S1、S2,断开开关S,调节滑动变阻器,在确保电路各原件都安全的前提下2的最小示数各是多少?
    2024年山东省聊城市东昌府区中考物理模拟试卷(二)
    参考答案与试题解析
    一、单项选择题(本题包括10个小题;每小题3分,共30分。每小题只有一个选项符合题意,多选或不选均得0分)
    1.(3分)“估测”是物理学中常用的一种方法,某同学对身边一些事物的相关物理量进行了估测,其中最合理的是( )
    A.托起两个鸡蛋所用的力大约是10N
    B.家用空调的功率约1000W
    C.聊城市五月份的平均气温约为5℃
    D.一瓶500mL的矿泉水质量约为5kg
    【答案】B
    【解答】解:A、两个鸡蛋的质量约为100g=0.1kg,故A不符合实际;
    B、家用空调的功率约1000W;
    C、聊城市五月份的平均气温约为25℃;
    D、一瓶500mL=500cm5的矿泉水质量约为m=ρV=1.0g/cm3×500vm3=500g=0.3kg,故D不符合实际。
    故选:B。
    2.(3分)“五一”假期期间,小明与父母一起乘坐摩天轮观赏城市美景,坐在轿厢内的小明透过玻璃窗看到周围的建筑物缓缓转动( )
    A.地面
    B.周围的建筑物
    C.天空
    D.轿厢内坐在身旁的父母
    【答案】D
    【解答】解:周围的建筑物相对于地面和天空的位置没有发生变化,是静止的,是运动的,因为以此研究对象为参照物,故ABC错误。
    故选:D。
    3.(3分)电在给人们的生活带来便利的同时,也带来了安全隐患。“安全用电,珍爱生命”是每个公民应有的意识,符合安全用电原则的是( )
    A.甲图,雷雨天在大树下避雨
    B.乙图,用电暖器烘烤湿毛巾
    C.丙图,电热水壶用三孔插座
    D.丁图,使用试电笔时,身体接触笔尖部分的金属体
    【答案】C
    【解答】解:A.雷雨天里,电流会沿大树传到大地,否则也会有电流通过人体,故A错误;
    B、生活中的水是导体,易发生触电;
    C.电热水壶有金属外壳,将电热水壶的金属外壳接地,电流就通过地线,防止触电事故的发生;
    D.使用测电笔时,手要接触笔尾金属体,氖管不发光的为零线,会造成误判。
    故选:C。
    4.(3分)2024年中央广播电视总台春晚节目《嘿少年》将中国传统文化的元素和现代流行音乐完美结合,朗朗上口,发扬传承中华民族精神和自强不息的优良品质。关于表演过程( )
    A.观众通过声音的音调来分辨不同演员的声音
    B.演唱《嘿少年》时发出的声音不是由物体振动产生的
    C.现场观众听到的声音是靠空气传播的
    D.全国人民通过电视收看到该节目是利用超声波传递信息的
    【答案】C
    【解答】解:A、观众通过声音的音色来分辨不同演员的声音;
    B、演唱《嘿少年》时发出的声音是由物体振动产生的;
    C、现场观众听到的声音是靠空气传播的;
    D、全国人民通过电视收看到该节目是利用电磁波传递信息的。
    故选:C。
    5.(3分)如图所示是我国古代发明的取火器模型图,把推杆迅速推入牛角套筒时,套筒内空气被压缩,关于这个过程,下列说法正确的是( )
    A.主要利用了热传递来改变套筒内空气的内能
    B.与热机工作过程中的压缩冲程原理相同
    C.艾绒燃烧时,内能转化成化学能
    D.将艾绒更换为热值更高的材料可以提高这个装置的效率
    【答案】B
    【解答】解:A、封闭的气体被推杆压缩过程中,所以气体内能增加,达到艾绒的着火点,故A错误;
    B、此过程中是机械能转化为内能,故B正确;
    C、艾绒燃烧时,故C错误;
    D、热机的效率是指用来做有用功的能量与燃料完全燃烧放出的能量之比,故D错误。
    故选:B。
    6.(3分)如图所示的四种现象中,由于光的反射形成的是( )
    A.甲图,插入水中的筷子在水面处“折断”
    B.乙图,烛焰通过小孔形成“倒像”
    C.丙图,羚羊在水中的“倒影”
    D.丁图,字母A通过晶状体形成“倒像”
    【答案】C
    【解答】解:A、插入水中的筷子在水面处“折断”是光的折射,故A错误;
    B、烛焰通过小孔形成“倒像”,故B错误;
    C、羚羊在水中的“倒影”,是由于光的反射形成的;
    D、字母通过晶状体形成“倒像”,凸透镜成像属于光的折射。
    故选:C。
    7.(3分)“低碳出行,骑行天下”骑行越来越受到人们的青睐。下列有关自行车的结构及使用的说法中正确的是( )
    A.骑自行车上坡的过程中,自行车的动能全部转化为重力势能
    B.骑自行车水平匀速行驶时,人对车的压力和车对人的支持力是一对平衡力
    C.停止蹬车,自行车会逐渐停止运动,这说明运动需要力来维持
    D.自行车轮胎做得凹凸不平是为了增大摩擦
    【答案】D
    【解答】解:A.骑自行车上坡的过程中,但不会减小为0,故A错误;
    B.骑自行车水平匀速行驶时,不是一对平衡力;
    C.停止蹬车,自行车会逐渐停止运动,而运动不需要力来维持;
    D.自行车轮胎做得凹凸不平,增大接触面的粗糙程度,故D正确。
    故选:D。
    8.(3分)我国民俗活动丰富多彩,在立夏时节,有的地方会给孩子称体重(如图1),秤砣的质量为3kg,将孩子放在篮子内,使秤杆在水平位置平衡,不计绳重和杆重( )
    A.换成质量较大的孩子,若秤砣悬挂的位置不变,则杆秤的左端将上升
    B.若换成质量较大的孩子,当秤杆水平平衡后,秤砣的悬挂点应在B点左侧O
    C.要使杆秤的量程变大,应该使用质量更小的秤砣1
    D.图2中小孩和篮子的总质量为12kg
    【答案】D
    【解答】解:AB、设人和篮子总重为G秤砣×OB,秤砣悬挂的位置不变,换成质量较大的孩子,则阻力变大,故G′×OA大于G秤砣×OB,则杆秤的左端将下降,秤砣重力不变,故秤砣应该向B点右端移动;
    C、根据G×OA=G秤砣×OB,G=mg,OA、g是定值秤砣成正比,篮子的质量不变,应该使用质量更大的秤砣;
    D、==4×3kg=12kg。
    故选:D。
    9.(3分)我国自主设计建造的首艘弹射型航空母舰——福建舰,配备了全球领先的电磁弹射装置。如图所示,电磁弹射装置的弹射车与舰载机前轮连接,弹射车就能给舰载机提供强大的推力,使舰载机向前弹射飞出。下列各选项中能正确反映电磁弹射装置工作原理的是( )
    A.
    B.
    C.
    D.
    【答案】A
    【解答】解:由题意可知,电磁弹射装置的弹射车与战斗机前轮连接,当弹射车内的导体通以强大电流时,由此可知其工作原理是通电导体在磁场中受力而运动;
    A.图中有电源,即与电磁弹射车的工作原理相同;
    B.图中是奥斯特实验,故B不符合题意;
    C.图中没有电源,产生感应电流,故C不符合题意;
    D.图中没有电源,产生感应电流,故D不符合题意。
    故选:A。
    10.(3分)小明设计的质量测量仪如图所示,电源电压恒定不变,假设灯丝电阻不变。在保证电路安全的情况下,下列说法中正确的是( )
    A.不放重物时,小灯泡L的亮度最暗
    B.重物的质量越大,电压表示数越大
    C.重物的质量越大,电流表示数越大
    D.重物的质量越大,电路消耗的总功率越大
    【答案】B
    【解答】解:
    A、不放重物时,滑动变阻器接入电路的电阻最小,根据欧姆定律可知,根据P=I2R可知,小灯泡的功率最大,故A错误;
    BCD、重物的质量越大,根据串联电路的分压规律可知,电压表示数变大,根据欧姆定律可知,电流表示数变小,故B正确。
    故选:B。
    二、多项选择题(本题包括3个小题;每小题4分,共12分。每小题的选项中至少有两个选项符合题意。全部选对的得4分,选对但不全的得2分,有选错或不选的得0分)
    (多选)11.(4分)在探究凸透镜成像规律的实验中,当烛焰、透镜和光屏的位置如图所示时,光屏上恰好形成一个清晰的像(未画出)( )
    A.光屏上成倒立、缩小的实像
    B.根据图中此时的成像特点可以制成投影仪
    C.如果将近视镜片放在蜡烛与凸透镜之间,适当向右移动光屏,光屏上仍能得到清晰的像
    D.如果将凸透镜看作晶状体,光屏看作视网膜,仅向左移动蜡烛,可以模拟远视眼成像的情况
    【答案】AC
    【解答】解:AB、物距u=50cm﹣20cm=30cm,像距小于物距;凸透镜成倒立缩小实像时,故A正确;
    C、近视眼镜是凹透镜,发散作用是使原来会聚成像的光线推迟会聚,光屏上原来清晰的像变模糊了,光屏上才能成清晰的像。
    D、模拟远视眼成像的情况时,用增大光屏与凸透镜的距离或增大蜡烛距离凸透镜的距离使得光屏上呈现一个清晰的像。
    故选:AC。
    (多选)12.(4分)一位建筑工人使用如图所示的装置,把建筑材料运送到楼上。当人对绳子的拉力为40N时,质量为1kg的吊篮和6kg材料在拉力的作用下匀速上升了3m,g取10N/kg。下列说法正确的( )
    A.绳子自由端被拉下来的距离是9m
    B.工人做功的功率是16W
    C.工人做的有用功是210J
    D.若用该装置提升重力更大的材料,其机械效率会提高
    【答案】BD
    【解答】解:A、由图可知,绳子自由端被拉下来的距离是:s=nh=2×3m=2m;
    B、工人做功的功率是:P===,故B正确;
    C、工人做的有用功是:W有用=Gh=mgh=6kg×10N/kg×3m=180J,故C错误;
    D、若用该滑轮组提升所受重力更大的材料,额外功不变,有用功在总功中所占的比例增大,故D正确。
    故选:BD。
    (多选)13.(4分)某同学在研究性学习活动中,通过查阅资料,查到了一种由半导体材料做成的热敏电阻R1,R1的阻值随温度变化的曲线如图甲所示,并设计了温度自动控制装置(如图乙)。已知电磁继电器中电磁铁线圈的电阻R0为50Ω,R是标有“220V 60W”的电热丝。左侧控制电路电源电压为6V,闭合开关S,继电器的衔铁被吸下,右侧发热电路就断开。关于该温度自动控制装置下列说法正确的是( )
    A.热敏电阻R1的阻值随温度的升高而减小
    B.当温度升高到30℃时,电磁铁线圈中的电流为0.015A
    C.当温度升高到50℃时,发热电路自动断开
    D.电热丝R加热时每分钟产生的热量是60J
    【答案】ABC
    【解答】解:A、由图乙可知1的阻值随温度的升高而减小;故A正确;
    B、当温度升高到30℃时,R1=350Ω,电路的总电阻R=R3+R0=350Ω+50Ω=400Ω;
    则电路中的电流I===8.015A;
    C、由题意可知1=6V,恒温箱达到设定的最高温度时6=0.02A,
    由I=可得==300Ω;
    因热敏电阻R1的阻值随温度的升高而减小,
    所以,R1的阻值最小时,恒温箱达到能够设定的最高温度值,R5的最小阻值:
    R1小=R总﹣R线﹣R0大=300Ω﹣50Ω=250Ω,
    由图乙可知,恒温箱能够设定的最高温度值是50℃;
    D、工作电路正常工作2min2产生的电热:
    Q=W=Pt=60W×60s=3600J;故D错误。
    故选:ABC。
    二、填空题(每空1分,共10分)
    14.(2分)2024年1月25日,我国自主三代核电“华龙一号”在西部地区稳步推进,该核电站通过可控 裂变 (填“核裂变”或“核聚变”)反应释放核能,核能是一种 一次 (填“一次”或“二次”)能源。
    【答案】裂变;一次。
    【解答】解:核电站通过可控的核裂变反应释放核能来发电;
    核能可以从自然界直接获得,属一次能源。
    故答案为:裂变;一次。
    15.(1分)人工造雪是将水注入一个专用的高压喷枪,使水接触到高压空气,高压空气将水流分割成微小的粒子并喷入寒冷的外部空气中,从而实现降雪。在造雪过程中,水发生的最主要物态变化是 凝固 。
    【答案】凝固。
    【解答】解:在造雪过程中,将水注入一个专用的高压喷枪,高压空气将水流分割成微小的粒子并喷入寒冷的外部空气中,从而实现降雪。
    故答案为:凝固。
    16.(2分)小明的爸爸是一位摄影记者,他用微型无人机航拍东昌湖景色。当无人机向高处飞行时,水中的“无人机”将 远离 (选填“靠近”或“远离”)水面,同时,水中的“无人机”大小将 不变 (选填“变大”、“变小”或“不变”)。
    【答案】远离;不变。
    【解答】解:水面相当于平面镜,因为物体和像关于平面镜对称,像随之动,水中的“无人机”“将远离水面。
    由于物体在平面镜中所成的像是虚像,像和物体的大小相等,像始终和物体等大,水中的“无人机”将不变。
    故答案为:远离;不变。
    17.(2分)小强用如图所示的电路探究并联电路特点,闭合所有开关,发现:
    现象1:灯L1发光。现象2:灯L2不发光。
    对此现象的原因小强作出了以下三种猜想:
    猜想1:干路上某根导线断路;猜想2:灯L2的灯丝断路;猜想3:灯L2支路某根导线断路。
    (1)根据现象 1 (填数字)可以判断猜想1是错误的;
    (2)为了进一步判断灯L2不发光的原因是猜想2还是猜想3,小强在干路上串联了一个滑动变阻器,再用一根完好的导线接在L2的A、B两端,闭合所有开关,观察到灯L1也熄灭了,则猜想 3 (填数字)正确。
    【答案】(1)1;(2)3。
    【解答】解:(1)灯L1发光说明干路是通路,因此可以判断猜想1是错误的;
    (2)用一根完好的导线接在L7的A、B两端1及L2均短接,若观察到灯L8熄灭,猜想3正确。
    故答案为:(1)1;(2)8。
    18.(3分)鸟撞飞机事件时有发生,研究发现,雨燕等鸟类具有边飞边睡的能力,它们就没有足够的时间来逃离,而引起撞机事件。
    (1)数据显示,一只0.5kg的鸟正面撞在迎面飞来的速度为720km/h的飞机上,就会产生1.6×103N撞击力,对飞机造成损伤。假如撞击面积为0.01m3,该鸟撞击飞机的压强是 1.6×106 Pa。
    (2)如下表是三种材料的相关参数,从飞机承受鸟类撞击能力和飞机自身重量考虑,最适宜用来制造飞机的是材料 C 。(填字母)
    (3)假设飞机以720km/h的速度向正前方30m处的鸟飞去,则机头到达鸟所在位置的时间是 0.15 s,这也就是飞机留给该鸟远离的时间。
    【答案】(1)1.6×106;(2)C;(3)0.15。
    【解答】解:(1)该鸟撞击飞机的压强:
    p===1.3×106Pa;
    (2)为了抗击鸟的撞击,飞机的材料的抗压性要大,应选用密度小的材料,材料C符合以上两个条件;
    (3)飞机的速度v=720km/h=200m/s,
    由v=得,飞机的头A点到达O点位置所需的时间:
    t===0.15s。
    故答案为:(1)7.6×106;(2)C;(3)7.15。
    四、作图题(本题包括2个小题;19小题1分,20小题3分,共4分)
    19.(1分)为了探究通电螺线管两端的极性与电流方向之间的关系,小强设计了如图所示的实验,将一质量分布均匀的条形磁体放在小车上,闭合开关后小车受力运动,请画出条形磁体受到通电螺线管作用力的示意图。
    【答案】见解析图
    【解答】解:开关闭合,电流从螺线管右端流入,由安培定则可知,左端为N极;
    由同名磁极相互排斥可确定,条形磁体受到通电螺线管作用力的方向是水平向右。
    如图:
    20.(3分)如图所示,凸透镜斜放,F是凸透镜的焦点。一条入射光线,折射光线BO与凸透镜主光轴平行,O为入射点。请完成光路图:画出入射到凸透镜的入射光线、经水面反射后的反射光线以及折射入水后的折射光线(折射光线的方向大致符合物理规律即可)。
    【答案】
    【解答】解:(1)通过焦点的光线经凸透镜折射后将平行于主光轴,由此可以画出这条折射光线对应的入射光线。
    (2)过入射点垂直于镜面作出法线,根据反射角等于入射角,根据从空气斜射入水中,如图所示:
    五、实验探究题(本题包括3个小题,电路1分,每空1分,共15分)
    21.(5分)为了“探究水在沸腾前后温度变化的特点”,某实验小组的同学设计了如图所示的装置,进行实验探究。
    (1)如图甲所示,同学们根据实验要求,按照 自下而上 (选填“自下而上”或“自上而下”)的顺序组装实验器材;
    (2)实验前期,每隔3min记录一次温度计的示数,当温度升高到90℃时,则该时刻的温度是 98 ℃。当观察到水中气泡情况如图乙所示时,可判断水处于 沸腾时 (选填“沸腾前”或“沸腾时”)的状态。数据记录如下表所示。
    (3)得出实验结论后,该小组的同学发现本次实验时间过长,为了缩短实验时间请你为他们提一条合理的建议 提高水的初温 。在与其他小组的同学交流时发现,绝大部分小组测得水的沸点均低于100℃的原因可能是当地大气压 低于 (选填“低于”“高于”或“等于”)标准大气压。
    【答案】(1)自下而上;(2)98;沸腾时;(3)提高水的初温;低于。
    【解答】解:(1)实验中要用酒精灯外焰加热,温度计玻璃泡浸没在被测液体中,所以安装器材时应按照自下而上的顺序进行;
    (2)由图甲知,温度计的分度值是1℃;沸腾时,气泡在上升过程中体积增大,可判断水处于沸腾时的状态;
    (3)根据公式Q=cmΔt,吸收一定的热量,可以从质量,所以可以减少水的质量或提高水的初温。
    故答案为:(1)自下而上;(2)98;(3)提高水的初温。
    22.(4分)小强同学利用U形管压强计探究液体压强与哪些因素有关。首先,小强根据生活经验提出猜想:液体的压强可能跟液体的密度、深度有关。
    (1)设计实验时,小强制定了探究的总体思路:保持液体密度不变,探究压强与深度的关系,探究压强与液体密度的关系。物理上把这种实验方法叫做 控制变量 法。
    (2)通过比较甲、乙两次实验得出:在同种液体中,液体压强随着深度的增加而 增大 ,因此拦河大坝要做成 上窄下宽 (选填“上窄下宽”或“上宽下窄”)的形状。
    (3)小强同学在图丙所示的实验中保持探头位置不变,向容器内再加入适量的浓盐水,他发现U形管两侧液面的高度差变大了,液体的密度越大压强越大”的结论。他的结论是不可靠的,原因是 没有控制探头到液面的深度不变 。
    【答案】(1)控制变量;(2)增大;上窄下宽;(3)没有控制探头到液面的深度不变。
    【解答】解:(1)当有多个影响因素时,只改变一个变量,这种探究方法叫控制变量法;
    (2)如图甲、乙所示两实验中,探头所处深度不同,且深度越深,故得出结论:同种液体中,因此拦河大坝要做成上窄下宽的形状;
    (3)研究液体压强与密度的关系,要控制液体的深度相同,并向容器内加入适量的浓盐水,液体深度也增大了,故结论不可靠。
    故答案为:(1)控制变量;(2)增大;(3)没有控制探头到液面的深度不变。
    23.(6分)小明利用两节新干电池,阻值分别为4Ω、6Ω、8Ω、10Ω、12Ω的定值电阻,牌上标有“10Ω 1A”的滑动变阻器等实验器材“探究电流与电阻的关系”。
    (1)小明连接好如图甲所示的电路,检查时发现电路中有一处连接错误,请你在错误的导线上画“×”,将电路连接正确;
    (2)电路改接正确后,闭合开关前,滑动变阻器的滑片应滑到最 左 (选填“左”或“右”)端;
    (3)小明将4Ω的定值电阻接入电路中,闭合开关,调节滑动变阻器的滑片,为 2.4 V,读出并记录电流表示数;保持滑动变阻器的滑片位置不变,直接闭合开关,电压表的示数将 变大 (选填“变大”、“变小”或“不变”),此时应将滑动变阻器的滑片向 左 (选填“左”或“右”)端移动,直到电压表的示数和更换前相同,记录电流表的示数。
    (4)再次改变定值电阻R的阻值,共测得五组实验数据,根据实验数据,由图象可得出的结论是: 导体两端电压一定时,通过导体的电流与导体的电阻成反比 。
    【答案】(1)见上图;(2)左;(3)2.4;变大;左;(4)导体两端电压一定时,通过导体的电流与导体的电阻成反比。
    【解答】解:(1)小明连接好如图甲所示的电路,该电路有一处故障是:电阻与电流表并联了,电压表与电阻并联

    (2)滑动变阻器的滑片应置于阻值最大处,即图中最左端;
    (3)电压表量程为3V,分度值为0.5V;实验中,根据分压原理,研究电流与电阻关系时要控制电压不变,要增大滑动变阻器两端的电压,要增大滑动变阻器电阻阻值;
    (4)分析图像可知,导体两端电压一定时。
    故答案为:(1)见上图;(2)左;变大;左,通过导体的电流与导体的电阻成反比。
    六、计算题(本题包括3个小题,共29分。解答时应写出必要的文字说明、主要公式和重要的演算步骤,只写最后答案不得分:有数值计算的题,答案中必须写出数值和单位)
    24.(8分)湖南路路面改造的过程中使用了如图所示的一款双轮压路机。它的发动机是柴油机。为确保发动机正常工作,该压路机配有冷却水箱,水箱容纳水的质量为20kg,水箱加满水后,压路机在水平路面上匀速行驶了2000m,水箱内的水从20℃上升到80℃[水的比热容为4.2×103J/(kg•℃),柴油的热值取4×107J/kg]。求:
    (1)压路机在这次压路作业中做的功是多少?
    (2)水箱内的水吸收的热量是多少?(不考虑水的质量变化)
    (3)柴油完全燃烧释放出的热量是多少?
    (4)压路机此次作业的效率是多少?
    【答案】(1)压路机在这次压路作业中做的功是3.6×106J;
    (2)水箱内的水吸收的热量是5.04×106J;
    (3)柴油完全燃烧释放出的热量是1.2×107J;
    (4)压路机此次作业的效率是30%。
    【解答】解:(1)压路机匀速前进时处于平衡状态,受到的牵引力和阻力是一对平衡力,
    即F牵=f=1800N,
    压路机做的功:W=F牵s=1800N×2000m=3.6×102J;
    (2)水吸收的热量为:
    Q吸=c水m水Δt=4.2×104J/(kg•℃)×20kg×(80℃﹣20℃)=5.04×106J;
    (3)柴油完全燃烧释放出的热量:
    Q放=m柴油q=7.3kg×4×108J/kg=1.2×103J;
    (4)压路机此次作业的效率η==30%。
    答:(1)压路机在这次压路作业中做的功是3.6×106J;
    (2)水箱内的水吸收的热量是5.04×102J;
    (3)柴油完全燃烧释放出的热量是1.2×103J;
    (4)压路机此次作业的效率是30%。
    25.(9分)小明帮妈妈做饭时想到一个问题:食用酱油的密度有多大呢?于是他收集材料制作了一个简易的密度秤。密度秤由容积为2×10﹣4m3的盛液筒和高度为25cm、底面积为4×10﹣3m2的圆柱体浮筒组成。如图所示,盛液筒内没有液体时,将密度秤放入水中,待密度秤静止时,浮筒浸入水中的深度为18cm。已知
    (1)当盛液筒内没有液体时,浮筒下表面受到水的压强。
    (2)该密度秤的重力。
    (3)酱油的密度。
    【答案】(1)当盛液筒内没有液体时,浮筒下表面受到水的压强为1200Pa。
    (2)该密度秤的重力为2.4N;
    (3)酱油的密度为1.2×103kg/m3。
    【解答】解:(1)当盛液筒内没有液体时,浮筒下表面受到水的压强为:
    p=ρ水gh=1.0×108kg/m3×10N/kg×0.12m=1200Pa;
    (2)不放物体时,浮力秤处于漂浮状态,该密度秤的重力为:
    G=F浮=ρ水gV排=ρ水gSh2=1.0×108kg/m3×10N/kg×4×10﹣8m2×0.12m=2.8N;
    (3)倒入酱油时,浮力秤处于漂浮状态,该密度秤的总重力为:
    G总=F浮′=ρ水gV排′=ρ水gSh2=4.0×103kg/m5×10N/kg×4×10﹣3m2×0.18m=7.6N;
    酱油的重力为:
    G酱油=G总﹣G=7.2N﹣6.8N=2.4N,
    由G=mg得酱油的质量为:
    m酱油===4.24kg,
    酱油的密度为:
    ρ酱油===1.2×102kg/m3。
    答:(1)当盛液筒内没有液体时,浮筒下表面受到水的压强为1200Pa。
    (2)该密度秤的重力为2.5N;
    (3)酱油的密度为1.2×107kg/m3。
    26.(12分)如图所示电路中,电源电压恒定不变,灯泡L标有“12V”字样,R1是定值电阻。滑动变阻器R2的最大阻值是100Ω,电流表A1和A2的量程均为0~0.6A。当闭合开关S2,断开开关S、S1时,灯泡L恰好正常发光,电流表A2的示数是0.4A;当只闭合开关S,断开开关S1、S2,并且将滑动变阻器的滑片滑至最右端时,电流表A1的示数为0.1A。不考虑温度对灯丝电阻的影响。求:
    (1)电源电压和灯泡L的额定电功率。
    (2)定值电阻R1的阻值。
    (3)闭合开关S1、S2,断开开关S,调节滑动变阻器,在确保电路各原件都安全的前提下2的最小示数各是多少?
    【答案】(1)电源电压为12V;灯泡L的额定电功率为4.8W;
    (2)定值电阻R1的阻值为90Ω;
    (3)滑动变阻器接入电路中的最小阻值为60Ω;电流表A2的最小示数为0.52A。
    【解答】解:(1)当闭合开关S2,断开开关S、S1时,电路为只有灯泡L的简单电路;此时灯泡L恰好正常发光,即U=UL=12V,电流表A7的示数是0.4A,则小灯泡额定功率为:
    PL=ULIL=12V×8.4A=4.6W;
    (2)不考虑温度对灯丝电阻的影响,灯丝的电阻为:
    RL===30Ω;
    当只闭合开关S,断开开关S6、S2,并且将滑动变阻器的滑片滑至最右端时,滑动变阻器R2接入电路的阻值为7,此时灯泡与R1串联,电流表A1的示数为2.1A,则电路中的总电阻为:
    R总===120Ω,
    故定值电阻R1的阻值为:
    R4=R总﹣RL=120Ω﹣30Ω=90Ω;
    (3)闭合开关S1、S2,断开开关S,灯泡与滑动变阻器R6并联,电流表A2测干路电流;
    由(1)可知,此时通过灯泡的电流为0.3A2的量程可知,通过R2的最大电流为:
    I6大=I﹣IL=0.6A﹣5.4A=0.3A,
    滑动变阻器接入电路中的最小阻值为:
    R2小===60Ω;
    当滑动变阻器R2接入电路的阻值最大时,此时干路电流最小;
    根据欧姆定律可知,通过滑动变阻器R6的电流为:
    I滑===0.12A,
    因通过灯泡的电流不变,
    故电流表A2的最小示数为:
    I6小=I滑+IL=0.12A+0.6A=0.52A。
    答:(1)电源电压为12V;灯泡L的额定电功率为4.3W;
    (2)定值电阻R1的阻值为90Ω;
    (3)滑动变阻器接入电路中的最小阻值为60Ω;电流表A2的最小示数为2.52A。 性质
    材料A
    材料B
    材料C
    抗压性(Pa)
    1.2×106
    1.6×106
    2.0×106
    密度(kg/m3)
    1.2×103
    4.0×103
    1.2×103
    次数
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    水的温度/℃
    24
    43
    60
    72
    86
    90
    90
    92
    95
    97
    98
    98
    性质
    材料A
    材料B
    材料C
    抗压性(Pa)
    1.2×106
    1.6×106
    2.0×106
    密度(kg/m3)
    1.2×103
    4.0×103
    1.2×103
    次数
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    水的温度/℃
    24
    43
    60
    72
    86
    90
    90
    92
    95
    97
    98
    98

    相关试卷

    2024年山东省聊城市东昌府区部分学校中考模拟考试物理试题:

    这是一份2024年山东省聊城市东昌府区部分学校中考模拟考试物理试题,共4页。

    2024年山东省聊城市东昌府区中考二模物理试卷:

    这是一份2024年山东省聊城市东昌府区中考二模物理试卷,共10页。

    2024年山东省聊城市东昌府区中考物理一模试卷(原卷版+解析版):

    这是一份2024年山东省聊城市东昌府区中考物理一模试卷(原卷版+解析版),文件包含2024年山东省聊城市东昌府区中考物理一模试卷原卷版docx、2024年山东省聊城市东昌府区中考物理一模试卷解析版docx等2份试卷配套教学资源,其中试卷共27页, 欢迎下载使用。

    文档详情页底部广告位
    欢迎来到教习网
    • 900万优选资源,让备课更轻松
    • 600万优选试题,支持自由组卷
    • 高质量可编辑,日均更新2000+
    • 百万教师选择,专业更值得信赖
    微信扫码注册
    qrcode
    二维码已过期
    刷新

    微信扫码,快速注册

    手机号注册
    手机号码

    手机号格式错误

    手机验证码 获取验证码

    手机验证码已经成功发送,5分钟内有效

    设置密码

    6-20个字符,数字、字母或符号

    注册即视为同意教习网「注册协议」「隐私条款」
    QQ注册
    手机号注册
    微信注册

    注册成功

    返回
    顶部
    Baidu
    map
