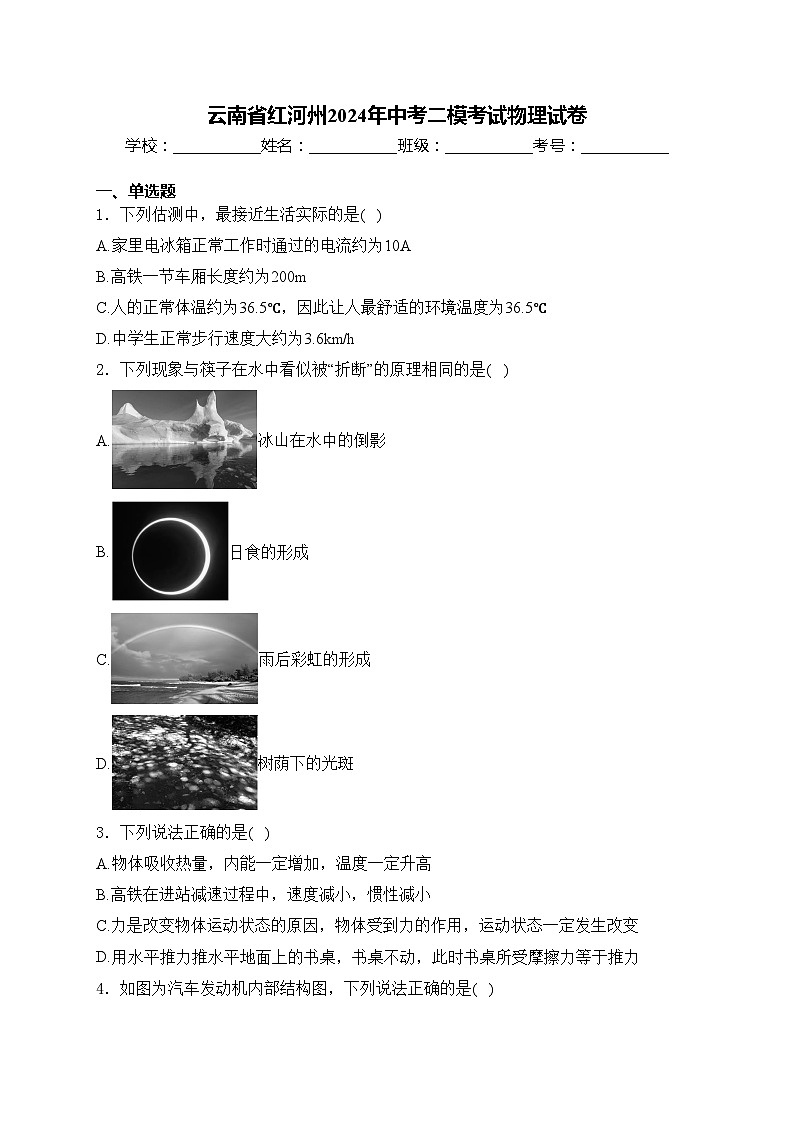

云南省红河州2024年中考二模考试物理试卷(含答案)

这是一份云南省红河州2024年中考二模考试物理试卷(含答案)，共21页。试卷主要包含了单选题，多选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。

一、单选题
1．下列估测中，最接近生活实际的是( )
A.家里电冰箱正常工作时通过的电流约为10A
B.高铁一节车厢长度约为200m
C.人的正常体温约为36.5℃，因此让人最舒适的环境温度为36.5℃
D.中学生正常步行速度大约为3.6km/h
2．下列现象与筷子在水中看似被“折断”的原理相同的是( )
A.冰山在水中的倒影
B.日食的形成
C.雨后彩虹的形成
D.树荫下的光斑
3．下列说法正确的是( )
A.物体吸收热量，内能一定增加，温度一定升高
B.高铁在进站减速过程中，速度减小，惯性减小
C.力是改变物体运动状态的原因，物体受到力的作用，运动状态一定发生改变
D.用水平推力推水平地面上的书桌，书桌不动，此时书桌所受摩擦力等于推力

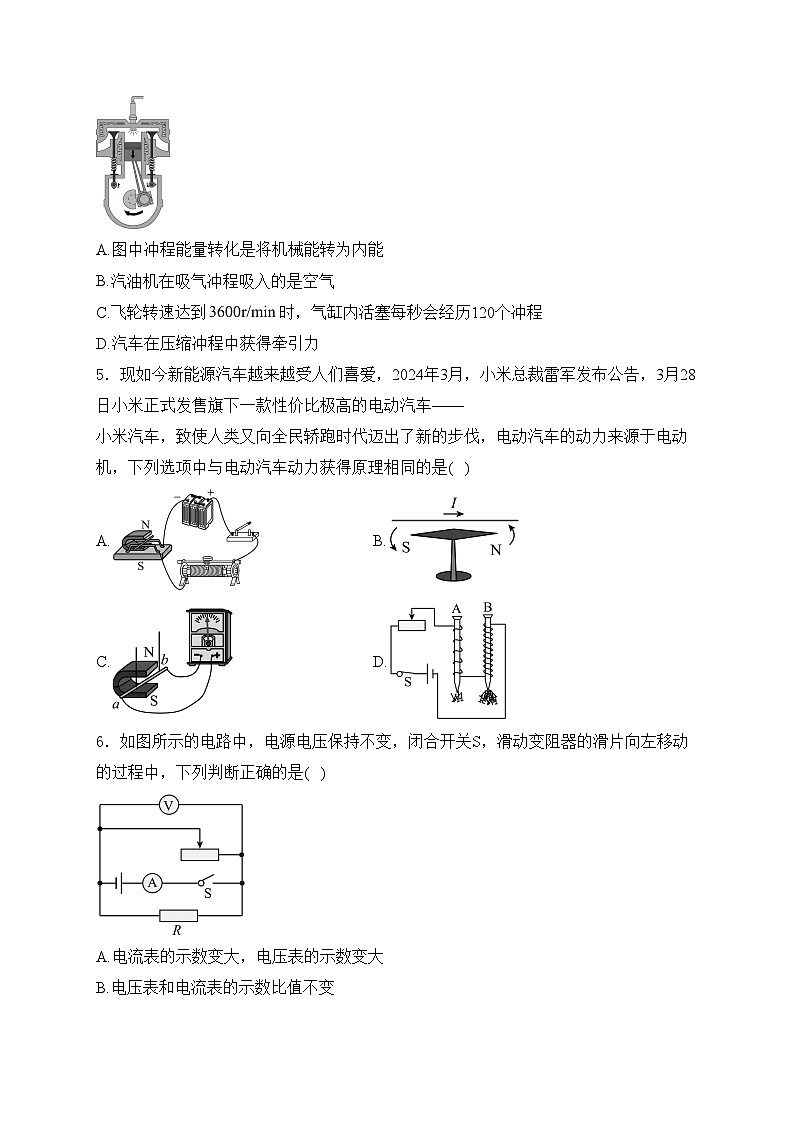

4．如图为汽车发动机内部结构图，下列说法正确的是( )
A.图中冲程能量转化是将机械能转为内能
B.汽油机在吸气冲程吸入的是空气
C.飞轮转速达到时，气缸内活塞每秒会经历120个冲程
D.汽车在压缩冲程中获得牵引力
5．现如今新能源汽车越来越受人们喜爱，2024年3月，小米总裁雷军发布公告，3月28日小米正式发售旗下一款性价比极高的电动汽车——小米汽车，致使人类又向全民轿跑时代迈出了新的步伐，电动汽车的动力来源于电动机，下列选项中与电动汽车动力获得原理相同的是( )
A.B.
C.D.

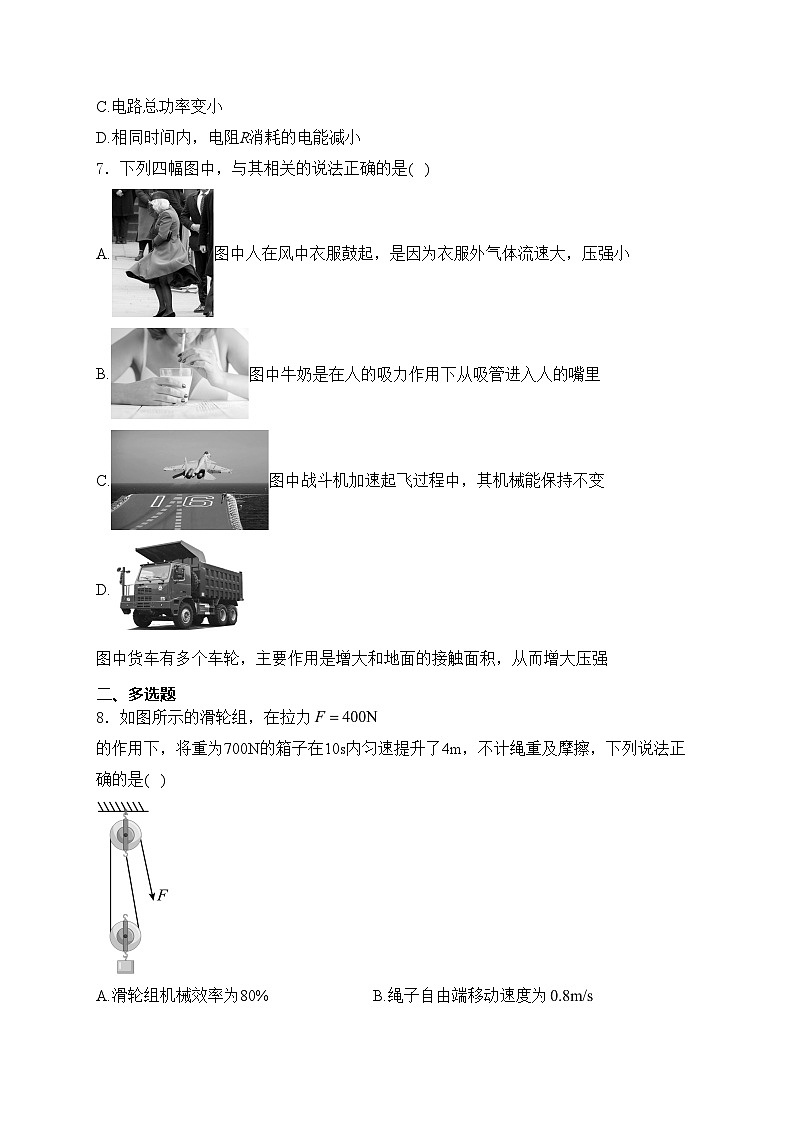

6．如图所示的电路中，电源电压保持不变，闭合开关S，滑动变阻器的滑片向左移动的过程中，下列判断正确的是( )
A.电流表的示数变大，电压表的示数变大
B.电压表和电流表的示数比值不变
C.电路总功率变小
D.相同时间内，电阻R消耗的电能减小
7．下列四幅图中，与其相关的说法正确的是( )
A.图中人在风中衣服鼓起，是因为衣服外气体流速大，压强小
B.图中牛奶是在人的吸力作用下从吸管进入人的嘴里
C.图中战斗机加速起飞过程中，其机械能保持不变
D.图中货车有多个车轮，主要作用是增大和地面的接触面积，从而增大压强
二、多选题
8．如图所示的滑轮组，在拉力的作用下，将重为700N的箱子在10s内匀速提升了4m，不计绳重及摩擦，下列说法正确的是( )
A.滑轮组机械效率为80%B.绳子自由端移动速度为
C.此过程中克服动滑轮重力做功400JD.拉力F的功率为320W
9．如图是、两个灯泡的图像，根据图像判断下列说法正确的是( )
A.两灯泡的电阻随着电压改变而改变
B.两灯泡串联在电路中发光时，两灯泡亮度相同
C.两灯泡并联在电路中，当电源电压为40V时，电路总功率为12W
D.两灯泡串联时，的实际功率小于的实际功率
10．将两只长度为20cm的相同密度计放入甲、乙两种液体中，在甲液体中密度计露出液面长度为8cm，所受到的浮力为；在乙液体中密度计露出液面长度为10cm，所受到的浮力为，两液面保持相平（密度计可当作圆柱体，），甲、乙两种液体对容器底的压强分别为和，根据题中所给信息判断下列选项正确的是( )
A.，
B.，
C.如果乙液体为水，则甲液体密度为
D.如果甲液体为水，则乙液体密度为
三、填空题
11．据统计，2024年是云南近十年以来最干旱的一年，很多水库在3月份就已经枯竭，为了缓解旱情，在今年3月，相关部门多次进行人工降雨，人工降雨的原理是将干冰从地面打到云层后，干冰________（填物态变化）吸热制冷，从而使云层的小水滴凝固为小冰晶，小冰晶在重力作用下从云层下落，在下落过程中________（选填“吸热”或“放热”）熔化，从而达到降雨的目的。
12．2024年3月27日，云南多地遭遇大风天气，吹风时能够听到很大的风声，风声的产生是由于空气发生________。声音的传播需要介质，宇航员在太空中是通过________将声音信息传回地球。
13．云南使用的天然气主要来源于缅甸，天然气以其经济、污染小等优点倍受人们青睐，天然气属于________（选填“可再生”或“不可再生”）能源。天然气灶的加热效率，如果用天然气灶给水加热，完全燃烧的天然气，可以将2t的水温度从25℃升高到________℃。[；]
14．小叶为了测量家用吹风机的电功率，关闭了家里其他用电器，只让吹风机工作3min。看到家里电能表表盘转动了300r，根据电能表上的信息可知、家用吹风机实际功率为________W，小叶家过去总共消耗电能________。
15．如图所示，物体A所受重力为200N、物体B所受重力为50N，放置好A、B两物体后，图甲中物体A恰好向右做匀速直线运动，则物体A此时所受摩擦力为________N。给物体A施加一个水平向左的力F，并使物体A水平向左匀速运动了5m，此过程中拉力F所做的功为________J。
16．2023年4月12日21时，有“人造太阳”之称的中国“环流器”实验装置，成功实现了403S稳态长脉冲高约束模式等离子体运行，创造了新的世界纪录，自然界还有一种核反应叫核聚变，也就是氢弹所用到的原理。简单点说就是把两个氢原子核撞一块形成一个较重氢原子核，这个过程会释放能量。中国“环流器”是我国探索受控核聚变的重要装置。人们对核聚变的研究源于对太阳能源的认识。太阳主要由氢元素和氨元素组成，太阳中心区的温度高达1500万摄氏度、压强约为标准大气压的3000亿倍、密度约为。在此极端条件下，氢原子的所有核外电子几乎都摆脱了原子核的束缚，这些失去电子的氢原子核，有的能克服原子核间很强的静电排斥力而靠得足够近，聚合成质量较大的原子核并释放出一定的能量。
和核裂变相比，核聚变有很多优点，第一，核聚变产能效率高；第二，地球上核聚变燃料氘和储量丰富；第三，核聚变更为安全、清洁。但是可控核聚变发电太难了，超乎人们想象的难。可控核聚变需要的核燃料密度极大，温度极高，大约是1亿摄氏度；要实现受控核聚变，需要将超高温状态下的核燃料，长时间约束在一个非常小的空间内。但是地球上没有任何容器能够承受如此高的温度。为此科学家们想到了利用磁场来约束，其主要结构类似于一个两端相连的闭合通电螺线管，线圈用超导材料制成，可产生强大的电流和磁场，如图所示。由于核燃料在超高温状态下已经变成了带电粒子，磁场对运动的带电粒子可以产生力的作用，因此超高温状态下的核燃料可以被“托举”在磁场中，避免与容器直接接触。目前，关于受控核聚变的研究工作还在继续，每一次进步都为未来的“人造太阳”注入一缕光芒。
（1）“人造太阳”是通过________（选填“核裂变”或“核聚变”）反应释放能量；要实现可控核聚变，主要难点有________（填写一项即可）；
（2）人们可以利用________来约束超高温状态下的核燃料；超导体电阻阻值________（选填“是”或“不是”）零。
四、作图题
17．根据平面镜成像特点，在图中画出物体AB在平面镜中所成的像。
18．请画出图中漂浮在水中的乒乓球A所受的重力G和浮力F的示意图。
五、实验题
19．小芳对凸透镜成像十分感兴趣，并做了如下实验探究了凸透镜成像规律。
（1）实验开始时，小芳在如图甲所示的位置放置了点燃的蜡烛、凸透镜、光屏，并调整蜡烛的焰心、透镜的光心和光屏的中心在同一高度，这样调节的目的是________，并在光屏上得到了烛焰________（选填“放大”“缩小”或“等大”）的像，由此可知此凸透镜的焦距是________cm。
（2）接下来小芳将蜡烛移到了光具座的10cm刻度处，移动光屏，在光屏上得到一个________（选填“放大”“缩小”或“等大”）的像，生活中________就是利用这一原理成像的。
（3）原本光屏上能观察到一个清晰的像，现在小芳将一副眼镜镜片放置在蜡烛和透镜之间，如图乙所示，发现光屏上的像变模糊了，保持光屏、透镜位置不变，将蜡烛向左移动一段距离，光屏上的像又变清晰了，则小芳放在蜡烛和透镜之间的镜片是________（选填“近视”或“远视”）镜片。让光屏上再次得到清晰的像，除了蜡烛左移之外，还可以将光屏________（选填“左移”或“右移”）。
（4）实验过程中，当光屏上呈现清晰的像时，用纸板遮住透镜的一部分，光屏上的像________（选填“完整”或“不完整”）。
20．学习了杠杆相关知识后，小明想通过实验验证杠杆平衡条件，在实验前他准备了铁架台、带有均匀刻度的杠杆、细线、弹簧测力计、钩码若干（每个钩码质量相同）。
（1）实验前，杠杆静止在图甲所示的位置，小明认为此时杠杆处于平衡状态，小华却认为此时杠杆没有处于平衡状态，你认同________（选填“小明”或“小华”）的观点；
（2）做好实验前的准备后，小明做了如图乙所示的实验，不断调整钩码位置和数量，每次都将杠杆调节至水平位置平衡，调节至水平位置平衡是为了________；
（3）小明进行多次实验后得出杠杆平衡条件是：动力×支点到动力作用点的距离=阻力×支点到阻力作用点的距离。小华认为这个结论不正确，于是小华做了如图丙的实验，首先竖直向下拉弹簧测力计使杠杆在水平位置平衡，记下弹簧测力计示数为；接着变成倾斜拉，依然让杠杆在水平位置平衡，记下弹簧测力计示数为，________（选填“大于”“等于”或“小于”）；
（4）小华认为探究杠杆平衡条件还可以按照如图丁所示的实验进行探究，实验过程中，多次调整钩码数量和位置，使杠杆在水平位置平衡并记下数据，但最终发现每一次实验数据都不满足杠杆平衡条件：动力×动力臂=阻力×阻力臂。你认为出现这一问题的原因是________。
21．为了探究通过导体的电流大小与哪些因素有关，提供的实验器材如下：电源电压6V保持不变，5Ω、10Ω、15Ω、20Ω、25Ω、30Ω的定值电阻，滑动变阻器、电压表、电流表、开关、导线若干。
（1）若要探究通过导体电流与电压的关系，请将图甲的电路连接完整；（要求：滑动变阻器滑片向右移动，电压表示数减小。）________
（2）不断移动滑动变阻器的滑片，移动滑动变阻器滑片的目的是________，记下电流表、电压表的示数，并将所记录数据绘制成如图乙所示的坐标图，根据坐标图可以得出结论：________，在做此实验时________（选填“能”或“不能”）将定值电阻换为灯泡；
（3）若利用如图甲所示电路继续探究通过导体电流与电阻的关系，首先将5Ω的定值电阻接入电路、移动滑动变阻器的滑片，让电压表的示数为2V，接着将5Ω的定值电阻换为10Ω，发现电压表无示数，电流表有示数，产生这一现象的原因是________。解决故障后，移动滑动变阻器的滑片，使电压表的示数为________V；
（4）不断更换定值电阻的阻值，记录每次电流表和电压表的示数，得到如图丙所示的电流与电阻的关系图像，依据图像可初步猜想电流与电阻的关系为：________。当接入30Ω的定值电阻时，发现无论怎么移动滑动变阻器的滑片。电压表都无法达到实验中需要的电压值，为解决这一问题，可采取的办法有________（填写一种方法即可）。
22．在骑自行车时经常有这样的感觉：骑车速度越大，感受到的空气阻力越大；一片纸从高空丢下，纸片会慢慢下落，捏成团从相同高度丢下，纸团会快速下落。针对这些现象，小鹏提出了两个猜想，猜想一：物体在运动过程中所受阻力与物体的形状有关；猜想二：物体在运动过程中所受阻力与物体的运动速度有关。请你设计一个实验来验证小鹏所提出的猜想二。
（1）为了验证猜想二，实验时应控制________不变；
（2）在水平桌面上放置一个物块，在物块旁边放一个吹风机，模拟固定流速风的产生，多次用弹簧测力计拉着物块在水平桌面上以________（选填“相同”或“不同”）速度做运动，记下每次弹簧测力计的示数。如果每次弹簧测力计的示数________，说明小鹏的猜想二是正确的。
六、计算题
23．如图所示，水平桌面上放置着一个装有水的容器，容器底面积为，容器质量为1kg，容器内装有质量为2kg的水，现将一个质量为0.5kg的木块放入容器中，木块处于漂浮状态，此时容器内水的深度为0.1m。（，g取）求：
（1）放入木块后水对容器底部的压力；
（2）物块所受浮力的大小；
（3）放入物体后容器对桌面的压强。
24．如图所示是某电热水壶内部简化电路图，电路分为加热电路和控制电路两个部分，电热水壶容积为2000mL，电磁继电器所在控制电路的电源电压为6V，工作电路电压为220V，的电阻为484Ω，的电阻为22Ω，电磁继电器线圈的电阻不计。工作电路中，有加热和保温两个档位，当水壶中的水被加热至90℃时，电热水壶自动切换到保温档，此时电磁继电器线圈的电流，热敏电阻的阻值随温度变化情况如下表所示。
（1）当衔铁右端和B接触时，电热水壶处于________（选填“加热档”或“保温档”）；当闭合时，控制电路中电磁铁的上端为________（选填“N”或“S”）极；
（2）电热水壶将一壶水从30℃加热至90℃所需时间为5min，求电热水壶的加热效率η；[，计算结果百分号前保留整数位]________
（3）如果设置烧水壶水温达到80℃就能自动切换到保温档，求控制电路中滑动变阻器应连入的阻值。________
参考答案
1．答案：D
解析：A.电冰箱的额定功率在200W左右，正常工作的电流在左右，故A不符合实际；
B.高铁一节车厢长度约为25m，故B不符合实际；
C.人的正常体温约为36.5℃，但感觉舒适的温度在23℃左右。故C不符合实际；
D.中学生正常步行的速度在左右，接近3.6km/h。故D符合实际。
故选D。
2．答案：C
解析：筷子在水面处“折断”原理是由于光的折射形成的；
A.水中倒影属于平面镜成像，是由于光的反射形成的，故A不符合题意；
B.白天，月球挡住了射向地球的太阳光，形成了日食现象，则日食现象是由光的直线传播形成的，故B不符合题意；
C.雨后彩虹是光的色散现象，是由于光的折射形成的，故C符合题意；
D.树下光斑属于小孔成像，树叶的缝隙起到了小孔的作用，光斑是太阳的像，是由于光的直线传播形成的，故D不符合题意。
故选C。
3．答案：D
解析：A.物体吸收热量，内能一定增加，但晶体熔化吸热，温度不变，故A错误；
B.惯性与速度无关，与质量有关，高铁在进站减速过程中，速度减小，惯性不变，故B错误；
C.当物体受到平衡力的作用时，运动状态不发生改变，故C错误；
D.用水平推力推水平地面上的书桌，书桌不动，书桌处于平衡状态，受力平衡，水平方向上，只受推力和摩擦力，所以摩擦力大小和推力大小相同，故D正确。
故选D。
4．答案：C
解析：AD.由图可知，汽油机的两个气门都关闭，火花塞点火，活塞向下运动，所以是做功冲程，该冲程是燃料燃烧推动活塞做功，将内能转化为机械能，从而给汽车提供动力，故AD错误；
B.汽油机吸气冲程吸入的是空气和汽油的混合物，故B错误；
C.汽油机完成1个工作循环，完成四个冲程，飞轮转2转，对外做功1次
即每秒完成30个工作循环，完成120个冲程，对外做功30次，故C正确。
故选C。
5．答案：A
解析：电动汽车的动力来源于电动机，电动机工作原理是：通电导线在磁场中受力运动；
A.图中是研究磁场对通电导线的作用，当开关闭合，在磁场中的导线受力运动，即通电导线在磁场中受力运动，故A符合题意；
B.图中是奥斯特实验的原理图，是通电导线周围存在磁场，故B不符合题意；
C.图中是研究电磁感应现象的实验，是闭合电路的一部分导体在磁场中做切割磁感线运动时，电路中就产生感应电流，是发电机的工作原理，故C不符合题意；
D.图中是研究电磁铁磁性强弱的因素的实验，故D不符合题意。
故选A。
6．答案：C
解析：ABC.电源电压保持不变，闭合开关S，定值电阻和滑动变阻器并联，电流表测量干路电流，电压表测电源电压。滑动变阻器的滑片向左移动的过程中，滑动变阻器接入的阻值变大，电路中的电流变小，电流表示数变小，但由于并联电路各用电器两端的电压等于电源电压，所以电压表示数不变，所以变大，根据可知，总功率变小，故AB错误，C正确；
D.由于并联电路各用电器互不影响，所以相同时间内，电阻R消耗的电能不变，故D错误。
故选C。
7．答案：A
解析：A.人在风中，是因为衣服外气体流速大，压强小，产生的压强差使得衣服鼓起，故A正确；
B.用吸管喝牛奶时，牛奶在大气压的作用下被压到嘴里，故B错误；
C.战斗机加速起飞过程中，动能增大，重力势能增大，其机械能增大，故C错误；
D.货车有多个车轮，主要作用是增大和地面的接触面积，从而减小压强，故D错误。
故选A。
8．答案：BCD
解析：A.由图可知，，则绳端移动的距离
有用功
总功
滑轮组的机械效率
故A错误；
B.绳子自由端移动速度
故B正确；
C.不计绳重及摩擦，由可得，动滑轮的重力
克服动滑轮重力做的功
故C正确；
D.拉力F的功率
故D正确。
故选BCD。
9．答案：AC
解析：
10．答案：BD
解析：AB.由图可知，密度计在甲、乙两种液体中都处于漂浮状态，此时，因同一支密度计的重力不变，所以密度计在两种液体中所受的浮力相等；由图知，密度计排开甲液体的体积大于排开乙液体的体积，根据，则甲液体的密度小于乙液体的密度；液面高度相同，根据可知，甲烧杯底部受到的液体压强小，故A错误，B正确。
CD.由得，，由于密度计在两种液体中所受的浮力相等，得，如果乙液体为水，则甲液体密度为
如果甲液体为水，则乙液体密度为
故C错误，D正确。
故选BD。
11．答案：升华；吸热
解析：干冰是固态的二氧化碳，在常温下会吸热迅速的升华为二氧化碳气体，升华吸热，使云层中水蒸气凝华成小冰晶或液化成小水滴，小冰晶在下降过程中遇到暖空气熔化成小水珠，形成降雨，熔化是由固态变为液态，该过程是吸热的。
12．答案：振动；电磁波
解析：声音是由物体的振动产生，风声是空气振动产生的声音；声音的传播需要介质，真空不能传声，电磁波可以在真空中传播，宇航员在太空中是通过电磁波将声音信息传回地球。
13．答案：不可再生；61
解析：天然气属于化石能源，是不可再生能源。
完全燃烧的天然气释放的热量为
水吸收的热量为
则水升高的温度为
则水的末温为
14．答案：2000；248.6
解析：由题意可知，转过100转，消耗的电能符合关系式
求得
电能表转盘转过300转，需要的时间是
电水壶工作时的实际电功率是
从图中可以看到，小明家已消耗的电能为248.6kW⋅h。
15．答案：50；500
解析：图甲中物体A恰好向右做匀速直线运动，所以受力平衡，水平方向上受到的水平向左的摩擦力等于水平向右的拉力，定滑轮改变力的方向，所以物体A此时所受摩擦力为
给物体A施加一个水平向左的力F，并使物体A水平向左匀速运动了5m，此时物体受力平衡，水平向左的力F，水平向右的拉力和摩擦力，因为摩擦力大小与压力大小和接触面的粗糙程度有关，压力和接触面的粗糙程度不变，所以摩擦力大小不变为50N，所以个水平向左的力F为
左匀速运动了5m，此过程中拉力F所做的功
16．答案：（1）核聚变；见解析；（2）磁场；是
解析：（1）由题可知，“人造太阳”是通过核聚变反应释放能量；要实现受控核聚变，由“需要将超高温状态下的核燃料，长时间约束在一个非常小的空间内。但是地球上没有任何容器能够承受如此高的温度”可知，要实现可控核聚变，主要难点有：核燃料温度极高、核燃料密度极大、核燃料约束难度大等。
（2）由“为此科学家们想到了利用磁场来约束，其主要结构类似于一个两端相连的闭合通电螺线管，线圈用超导材料制成，可产生强大的电流和磁场”可知，人们可以利用磁场来约束超高温状态下的核燃料；超导体的电阻为零，电流通过时不会有任何损失，是未来理想的输电线材料。
17．答案：
解析：分别作出物体AB的端点A、B关于平面镜的对称点、，用虚线连接、即为AB在平面镜中的像，如图所示
18．答案：
解析：因为乒乓球在水中受浮力和重力的作用，浮力方向竖直向上，重力方向竖直向下。乒乓球漂浮在水中，乒乓球受到的浮力等于重力，两个力的作用点都在重心处，故分别沿竖直方向作带箭头的线段，且浮力，如图所示：
19．答案：（1）见详解；等大；15；（2）缩小；照相机；（3）近视；左移；（4）完整
解析：（1）调整蜡烛的焰心、透镜的光心和光屏的中心在同一高度，这样调节的目的是使像成在光屏的中央。
由图甲可知，此时物距和像距相等，根据凸透镜成像规律可知在光屏上成倒立等大的实像，则有
所以。
（2）将蜡烛移到了光具座的10cm刻度处，则
即，根据凸透镜成像规律可知，移动光屏，在光屏上得到一个倒立缩小的实像，生活中照相机就是利用这一原理成像的。
（3）近视眼镜是凹透镜，凹透镜对光线有发散作用，使原来会聚成像的光线推迟会聚，所以保持光屏、透镜位置不变，将蜡烛向左移动一段距离，光屏上的像又变清晰了；根据此时像距和物距的大小判断，像距变小，物距变大，根据凸透镜成像规律可知，光屏靠近透镜，即应将光屏向左移动。
（4）凸透镜成实像时，所有透过透镜的光会聚到光屏上成像，当将透镜的部分挡住后，整个物体发出的光虽有一部分被挡住，但总会有一部分光通过上半部分凸透镜而会聚成像，因此，像与原来相同，仍然完整；由于透镜的一半被遮住，因此折射出的光线与原来相比减少了一半，故亮度会减弱，变暗了。
20．答案：（1）小明；（2）便于测量力臂；（3）变大；（4）若支点不在杠杆的中点时，杠杆自重对实验有影响
解析：（1）杠杆处于静止状态或匀速转动状态是平衡状态，所以图甲中杠杆处于平衡状态, 小明的观点是正确的。
（2）做好实验前的准备后，小明做了如图乙所示的实验，不断调整钩码位置和数量，每次都将杠杆调节至水平位置平衡，调节至水平位置平衡，力臂刚好在刻度上，是为了便于测量力臂的大小。
（3）由图示可知，弹簧测力计从第一种的位置转到第二种的位置用力使杠杆在水平位置平衡，阻力与阻力臂不变，而拉力的力臂变小，由杠杆平衡条件可知，弹簧测力计的示数将变大。
（4）小华认为探究杠杆平衡条件还可以按照如图丁所示的实验进行探究，实验过程中，多次调整钩码数量和位置，使杠杆在水平位置平衡并记下数据，但最终发现每一次实验数据都不满足杠杆平衡条件：动力×动力臂=阻力×阻力臂。可以看出支点不在杠杆的中点，你认为出现这一问题的原因是若支点不在杠杆的中点时，杠杆自重对实验有影响。
21．答案：（1）见解析；（2）改变定值电阻两端的电压；电阻一定时，通过电阻的电流与电阻两端的电压成正比；不能；（3）定值电阻短路；2；（4）当导体两端的电压一定时，通过导体的电流与导体的电阻成反比；换用最大阻值更大的滑动变阻器
解析：（1）滑片向右移动时，电流表示数变小，此时滑动变阻器接入电路中的阻值变大，则滑动变阻器应接入左下接线柱，如图：
（2）根据串联分压原理可知，不断移动滑动变阻器的滑片，可以改变滑动变阻器两端的电压，进而改变定值电阻两端的电压，可探究电流与电压的关系，移动滑动变阻器滑片的目的是改变定值电阻两端的电压。
记下电流表、电压表的示数，并将所记录数据绘制成如图乙所示的坐标图，可以看出是经过原点的一条斜线，是正比例函数关系，根据坐标图可以得出结论：电阻一定时，通过电阻的电流与电阻两端的电压成正比。
在做此实验时，不能将定值电阻换为灯泡，因为灯泡电阻受温度的影响不是一个定值。
（3）发现电流表有示数，说明电路出现短路故障，电压表无示数，说明出现故障的地方与电压表并联，产生这一现象的原因是定值电阻短路。
探究通过导体电流与电阻的关系，需要控制电阻两端的电压不变，首先将5Ω的定值电阻接入电路、移动滑动变阻器的滑片，让电压表的示数为2V，接着将5Ω的定值电阻换为10Ω，移动滑动变阻器的滑片，使电压表的示数为2V。
（4）图丙所示的电流与电阻的关系图像，可以看出
依据图像可初步猜想电流与电阻的关系为：当导体两端的电压一定时，通过导体的电流与导体的电阻成反比。
由串联电路电阻等比例分压可得
则，当接入30Ω的定值电阻时，滑动变阻器的阻值为
无论怎么移动滑动变阻器的滑片，电压表都无法达到实验中需要的电压值，可能是滑动变阻器的最大阻值小于，可以换用最大阻值更大的滑动变阻器，根据串联分压规律，也可以增大定值电阻两端的电压或者选用电压更大的电源。
22．答案：（1）物体的形状；（2）不同；不同
解析：（1） 由两个猜想，可知物体在运动过程中所受阻力可能与物体的形状和运动速度有关，根据控制变量法，为了验证猜想二，探究物体在运动过程中所受阻力与物体的运动速度的关系，应控制物体的形状不变。
（2） 探究物体在运动过程中所受阻力与物体的运动速度的关系，应控制物体的形状不变，改变物体运动的速度，所以实验中要多次用弹簧测力计拉着物块在水平桌面上以不同的速度做运动，记下每次弹簧测力计的示数，如果每次弹簧测力计的示数不同，说明物体在运动过程中所受阻力与物体的运动速度有关，即可说明小鹏的猜想二是正确的。
23．答案：（1）20N；（2）5N；（3）1750Pa
解析：（1）此时容器内水的深度为0.1m，则液体对容器底部的压强
由得，压力为
（2）物块漂浮，浮力与物体的重力相等为
（3）容器对桌面的压力为
则容器对桌面的压强
24．答案：（1）加热；N；（2）73%；（3）70Ω
解析：（1）当衔铁右端和B接触时，此时电路中电阻和电阻并联接入电路中工作，根据并联电阻的特点，此时电路中的等效电阻小于电阻，由可知，电热水壶处于加热档。
已知电源正负极，根据电流流向，由安培定则可知，电磁继电器中电磁铁上端为N极，下端是S极。
（2）电热水壶容积为2000mL，可装水的质量为
电热水壶将一壶水从30℃加热至90℃所吸收的热量为
加热档的功率为
加热5min消耗的电能
电热水壶的加热效率
（3）温度加热至80℃时，此时电磁继电器线圈的电流达到40mA，由图丙知，此时热敏电阻的阻值为80Ω，根据欧姆定律可得电路的总电阻
滑动变阻器的电阻
温度/℃
90
80
66
60
50
46
40
36
35
100
80
60
50
40
30
20
10
8
