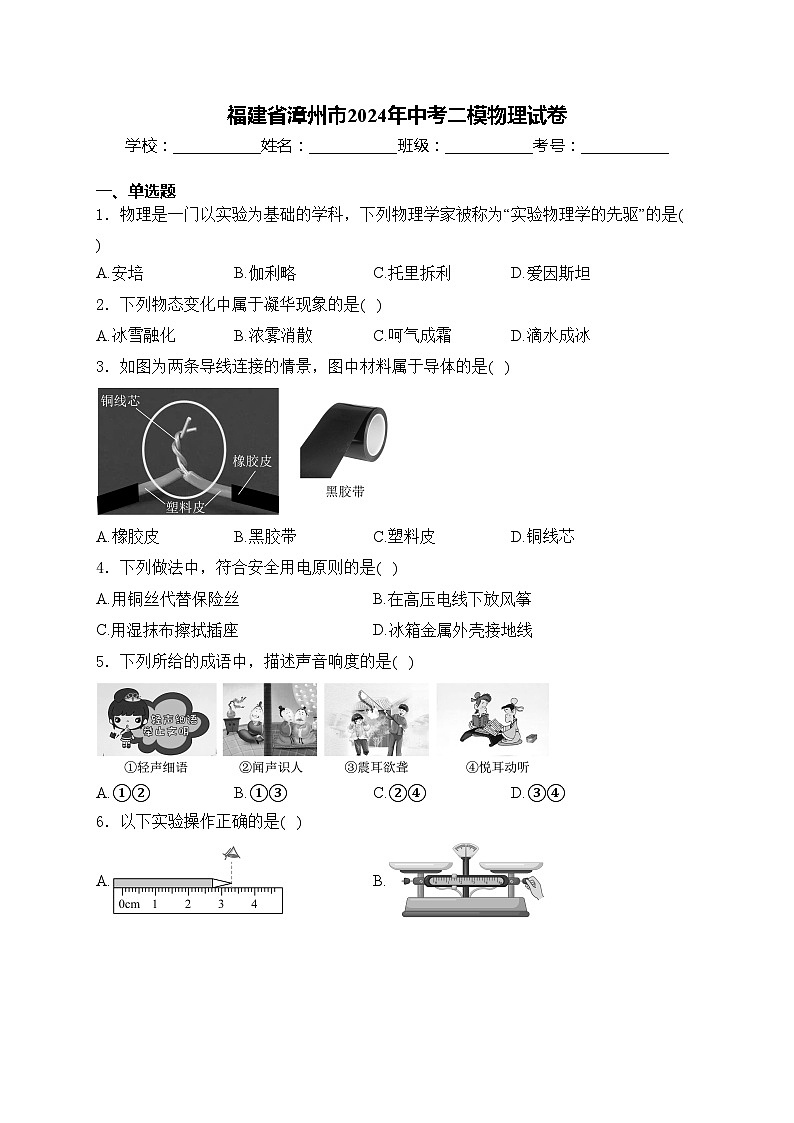

福建省漳州市2024年中考二模物理试卷(含答案)

这是一份福建省漳州市2024年中考二模物理试卷(含答案)，共22页。试卷主要包含了单选题，填空题，作图题，简答题，实验题，计算题等内容，欢迎下载使用。


一、单选题
1．物理是一门以实验为基础的学科，下列物理学家被称为“实验物理学的先驱”的是( )
A.安培B.伽利略C.托里拆利D.爱因斯坦
2．下列物态变化中属于凝华现象的是( )
A.冰雪融化B.浓雾消散C.呵气成霜D.滴水成冰
3．如图为两条导线连接的情景，图中材料属于导体的是( )
A.橡胶皮B.黑胶带C.塑料皮D.铜线芯
4．下列做法中，符合安全用电原则的是( )
A.用铜丝代替保险丝B.在高压电线下放风筝
C.用湿抹布擦拭插座D.冰箱金属外壳接地线
5．下列所给的成语中，描述声音响度的是( )
A.①②B.①③C.②④D.③④
6．以下实验操作正确的是( )
A.B.
C.D.
7．如图所示，一只锥形瓶中灌入氨气，另一只锥形瓶内壁贴一条浸过酚酞溶液的试纸。打开活塞，一会儿看到试纸逐渐变红。这主要表明( )
A.分子不停地做无规则运动B.分子之间存在空隙
C.分子之间存在相互作用力D.物质是由分子组成的
8．如图一只鸟在浅水区觅食，水面上出现它的两个“影”——黑影和倒影。则( )
A.倒影是实像
B.黑影是光的反射形成的
C.鸟飞离水面时，它的倒影会变小
D.由于光的漫反射我们能从不同角度看见鸟
9．“做中学”是一种重要的学习方式，如图为小明用吸管进行的实验。下列说法正确的是( )
A.图甲：吸管的一端做得很尖细，是为了减小压强
B.图乙：简易气压计从山下移到山顶时吸管内的液面下降
C.图丙：用力按压瓶身，吸管越粗管内液面上升就越明显
D.图丁：用吸管向两个乒乓球中间吹气，两球会向中间靠拢
10．2024年2月18日，中国队获得亚洲羽毛球锦标赛男子团体冠军。下列说法正确的是( )
A.击飞出去的羽毛球在空中受到重力、球拍的作用力和空气阻力
B.羽毛球能被球拍击飞，说明力可以改变物体的运动状态
C.斜向上打出的羽毛球运动到最高点时，机械能最大
D.静止在地面的羽毛球受到的支持力与羽毛球对地面的压力是一对平衡力

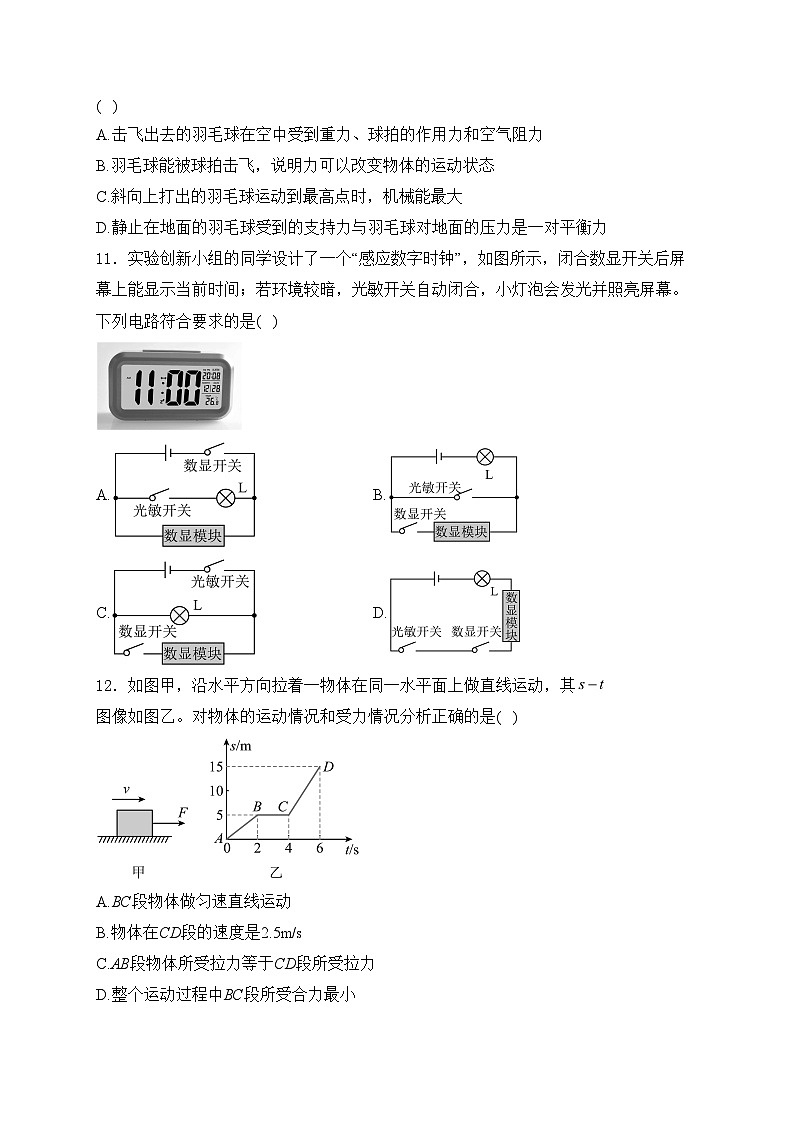

11．实验创新小组的同学设计了一个“感应数字时钟”，如图所示，闭合数显开关后屏幕上能显示当前时间；若环境较暗，光敏开关自动闭合，小灯泡会发光并照亮屏幕。下列电路符合要求的是( )
A.B.
C.D.
12．如图甲，沿水平方向拉着一物体在同一水平面上做直线运动，其图像如图乙。对物体的运动情况和受力情况分析正确的是( )
A.BC段物体做匀速直线运动
B.物体在CD段的速度是2.5m/s
C.AB段物体所受拉力等于CD段所受拉力
D.整个运动过程中BC段所受合力最小
13．如图是某水果店使用的电子秤工作原理简化图，滑片P可在竖直放置的电阻R上滑动，不放水果时，P处于R的最上端。当所称水果的质量增大时，由电表改装成的显示器示数也增大。下列说法正确的是( )
A.显示器是由电压表改装而成
B.接线柱“1”应与“2”连接
C.为了节约电能，可去掉电阻
D.水果质量越大，接入电路的总电阻将越小
14．某同学受“怀丙打捞铁牛”故事的启发，模拟了如下“打捞”过程：如图甲，体积为的金属块A下表面陷入淤泥内，小船装有18N的沙石，细绳将金属块A和小船紧连，此时细绳对小船的拉力为2N，水面与船的上沿相平；将小船内所有沙石清除后，金属块A被拉出淤泥静止在水中时，小船有五分之二的体积露出水面，如图乙。细绳的质量和体积、小船的质量均忽略不计。下列说法正确的是( )
A.甲图中的小船所受浮力为18NB.小船的体积为
C.金属块A重18ND.金属块A的密度为
二、填空题
15．近日，漳州出台方案，计划在5年内以民用航空器为主打造“漳州低空经济强市”。如图飞行的无人机相对地面是________的，飞行时是通过________波来实现遥控的。
16．“曲水流觞”是古代诗酒唱酬的一种雅事。如图酒盏随波流动时，盏中的酒温度降低，则酒的内能________，这是通过________方式改变酒的内能。
17．烹饪时，把铁锅放在电磁炉上烧水，铁勺靠近锅底会被吸引，铁勺被吸引是因为电流的________效应。用粗导线将小灯泡连成一个回路套在锅外如图所示，没接电池的灯泡也能发光，这是利用________原理。
18．图是电解水实验原理图，蓄电池在向外供电时把________能转化为电能。为增强水的导电性，通常向水中加少量的NaOH。在闭合开关的瞬间，溶液中的Na+移动方向是从C到D，则蓄电池的A端是________极。
19．某家用燃气热水器将2kg的水从20℃加热到100℃，燃烧了的天然气，水吸收的热量是________J，燃气热水器的热效率是________。[，]
20．如图所示的电路中电源电压3V不变，滑动变阻器标有“20Ω 1A”，定值电阻、。滑片P移到最左端，先闭合开关和，再闭合，电压表示数将会________；若只闭合和，滑片P移到最右端，电流表和的示数之比为________。
三、作图题
21．根据平面镜成像特点，在图中画出物体AB在平面镜MN中成的像。
22．通电螺线管附近的小磁针静止如图所示，请判断螺线管左端的磁极和电源左端的极性。
四、简答题
23．小明用“旋蛋实验”判断一个鸡蛋是生鸡蛋还是熟鸡蛋。在光滑的水平桌面上快速旋转该鸡蛋，用手制动后又立即释放，如果鸡蛋又“自动”转动起来，那么这个鸡蛋是生鸡蛋。为进一步验证，将鸡蛋向碗的边缘碰一下如图，蛋壳就破了。请用所学的物理知识回答下列问题：
（1）“旋蛋实验”的原理；
（2）打破鸡蛋选择向“碗的边缘”碰的原因。
五、实验题
24．探究水在沸腾前后温度变化的特点实验中：
（1）应按________的顺序组装图甲器材，当水温达到90℃时，每间隔1min记录数据如下：
分析数据可知水沸腾时温度将________，此时环境气压________一个标准大气压；
（2）停止加热，沸水自然冷却温度变化如图乙，温度随时间变化快慢的特点是：温度________，最后不变，请说明理由________。
25．在探究“凸透镜成像规律”的实验中：
（1）按如图甲实验操作，测出凸透镜的焦距为________cm；
（2）实验前，需要将蜡烛的焰心、凸透镜光心、光屏的中心摆放在________，这样做的目的是________；
（3）调节蜡烛、凸透镜和光屏的位置如图乙所示，发现光屏上得到一个倒立、________的清晰实像，生活中的________就是利用了这样的成像原理；
（4）保持图乙中凸透镜的位置不变，当向左移动蜡烛时，应该向________移动光屏，才能再次得到清晰的像。
26．如图所示为探究“影响液体内部压强大小的因素”实验：
（1）实验中通过观察________来比较液体内部压强的大小，使用前压强计两侧液面不相平，接下来的操作是________；
（2）如图乙，将探头固定在液体中某一深度，改变探头的方向，压强计两侧液面的高度差保持不变，说明：________；
（3）小东保持乙图中探头的位置不变，并将一杯浓盐水倒入烧杯中搅匀后，发现压强计两侧液面的高度差变大了，于是得出了“在同一深度，液体的密度越大，其内部的压强就越大”的结论。你认为他得出结论的过程是否可靠并说明理由________；
（4）将探头深度可视化如图丙，保持右侧水中探头深度10cm不变，当U形管两侧液面相平时，读出待测液体中探头的深度为8cm，则________。
27．如图所示是探究“杠杆平衡条件”的装置。
（1）杠杆静止时如图甲所示，为了方便探究杠杆的平衡条件，应向________调节平衡螺母，使杠杆在水平位置平衡；
（2）实验前选择杠杆中点作为支点并调节杠杆在水平位置平衡的目的：避免杠杆________对实验造成的影响；
（3）实验过程中得到的相关数据记录在表中：
根据以上数据得出杠杆平衡条件是________（用字母表示），多次实验的目的是________；
（4）杠杆在我国古代就有了许多应用，如图丙为三千多年以前用来捣米的舂，这是________杠杆。
28．小明利用如图甲所示的电路，探究“导体的电流跟电阻的关系”。实验器材：电源（电压恒为4.5V），电流表、电压表各一只，开关一个，定值电阻5个（、、、、），滑动变阻器（“2A”），导线若干。
（1）用笔画线代替导线完成图甲电路的连接；________
（2）连接实物电路时开关应________；
（3）小明先用的电阻做实验，两电表的指针所指位置如图乙，则电路故障可能是________；排除故障并选择合适的量程，调节滑动变阻器直到电压表示数如图丙为________V；
（4）当小明用电阻替代继续实验时，应将滑片向________端移动才能使电压表的示数保持不变；改用的电阻继续实验时，发现无论怎样移动滑动变阻器的滑片，都无法使电压表的示数保持不变，改进方法是________；
（5）根据实验数据绘制图像如图丁，可初步得到结论：电压一定时，________；
（6）小明设计了如图戊的电路，也能测量额定电流为的小灯泡正常发光时的电阻。电源电压未知、定值电阻的阻值为，请你将实验步骤补充完整。
①闭合开关，调节滑片，直到电压表的示数为________，此时小灯泡正常发光，读取电压表的示数为；
②小灯泡正常发光时电阻的表达式是________。（均用给定的物理量表示）
六、计算题
29．为了增强体质，重为500N的小明每天坚持进行跑步耐力训练。某次训练，他跑了1000m，用时4min10s。稍作休息后，小明用了20s时间做了5次引体向上，每次引体向上使身体重心上升0.4m。求：
（1）小明跑步的平均速度；
（2）每次引体向上，克服重力做的功；
（3）在这20s内，小明克服重力做功的功率。
30．如图为家用电吹风的简化电路，选择开关可旋至“AB”“BC”“CD”，主要技术参数如下表。求：
（1）吹冷风时，正常作5min消耗的电能；
（2）吹热风时，开关应旋至何处及此时电路的总电流（结果保留两位小数）；
（3）电热丝的电阻。
31．道路被损坏的一个重要原因是车辆严重超载。为了抓拍超载车辆，学校的科技小组设计了一个“汽车超载记录器”，其电路原理图如图甲。已知控制电路的电源电压，线圈电阻，保护电阻。当车辆经过水平检测点时，阻值与压力变化的关系如图乙所示。当电压表示数时，继电器的衔铁被吸下，工作电路中的照相机就开始抓拍。某总质量为的汽车，轮胎与路面接触的总面积为。求：
（1）该汽车对水平路面的压强；
（2）通过计算说明该车是否被抓拍；
（3）为了延长某大桥的使用寿命，将控制电路电源电压降为6V，要抓拍的车，则要更换多大的电阻。
参考答案
1．答案：B
解析：根据物理学史可知，伽利略因其对经典力学和实验物理学的杰出贡献，被后人誉为“实验物理学的先驱”。故B符合题意，ACD不符合题意。
故选B。
2．答案：C
解析：A.冰雪消融，是固态变为液态，是熔化现象，故A不符合题意；
B.浓雾消散，是液态变为气态，是汽化现象，故B不符合题意；
C.气凝结霜，是气态变为固态，是凝华现象，故C符合题意；
D.滴水成冰，是液态变为固态，是凝固现象，故D不符合题意。
故选C。
3．答案：D
解析：A.橡胶皮不容易导体，属于绝缘体，故A不符合题意；
B.黑胶带不容易导体，属于绝缘体，故B不符合题意；
C.塑料皮不容易导体，属于绝缘体，故C不符合题意；
D.铜线芯容易导体，属于导体，故D符合题意。
故选D。
4．答案：D
解析：A.保险丝熔断后，若用铜丝代替，当电路中电流过大时，铜丝的熔点较高，不容易熔断，起不到保险作用，故A不符合题意；
B.安全用电的原则是：不靠近高压带电体，不接触低压带电体，不可以在高压输电线下放风筝，容易发生触电事故，故B不符合题意；
C.湿抹布是导体，用湿抹布擦拭插座容易触电，故C不符合题意；
D.有金属外壳的用电器，其金属外壳一定要通过三脚插头接地，以防用电器外壳带电，会危及人身安全，故D符合题意。
故选D。
5．答案：B
解析：ABCD.轻声细语是指响度小；闻声识人是通过音色辨别人；震耳欲聋是指响度大；悦耳动听是指音色优美，所以①③是描述响度，故B符合题意，ACD不符合题意。
故选B。
6．答案：C
解析：A.用刻度尺测长度时，视线应与尺面垂直，且铅笔的左端应与刻度尺的零刻度线对齐，故A错误；
B.根据天平的使用方法可知，在调节天平平衡螺母之前应先将游码移至标尺的零刻度线处，故B错误；
C.在用量筒测量液体体积读数时，视线应与凹液面的最低处相平，故C正确；
D.在使用温度计测量液体温度时，温度计的玻璃泡不能触碰容器底部，故D错误。
故选C。
7．答案：A
解析：试纸逐渐变红，说明氨气分子进入到了另一只锥形瓶中，这是扩散现象，表明分子在永不停息地做无规则运动。故A符合题意，BCD不符合题意。
故选A。
8．答案：D
解析：A.倒影属于平面镜成像，是因光的反射形成的虚像。故A不符合题意；
B.图中的黑影是由于光的直线传播在水鸟背光一侧形成的暗区域。故B不符合题意；
C.根据平面镜成像特点可知，像与物大小相等，因此鸟飞离水面时，它的倒影大小不变，故C不符合题意；
D.人能从不同角度看见水鸟是由于光照射在鸟身上发生了漫反射，使反射光射向各个方向。故D符合题意。
故选D。
9．答案：D
解析：A.吸管―端做得很尖细，是在压力一定时，通过减小受力面积来增大压强，故A错误；
B.把水气压计从山下移到山顶，瓶内空气的压强不变，而外界大气压随高度的增加而减小，此时在瓶内气压的作用下会有一部分水被压入吸管，吸管内水柱会升高，故B错误；
C.用力按压瓶身，由于瓶壁受力发生形变，容积变小，吸管管内液面上升，吸管越细管内液面上升就越明显，故C错误；
D.根据流体压强与流速的关系：当向两个乒乓球中间吹气时，中间位置的空气流速加大，压强小于两侧的压强，在压强差的作用下，两乒乓球向中间靠拢，故D正确。
故选D。
10．答案：B
解析：A.击飞出去的羽毛球在空中受到重力和空气阻力的作用，球拍对羽毛球没有力的作用，故A错误；
B.羽毛球能被球拍击飞，由静止变成运动，说明力可以改变物体的运动状态，故B正确；
C.斜向上打出的羽毛球运动到最高点时，速度最小，动能最小，高度最大，重力势能最大，动能和重力势能之和为机械能，所以机械能不是最大，故C错误；
D.静止在地面的羽毛球受到的支持力与羽毛球对地面的压力，这两个力分别作用在羽毛球和地面上，是一对相互作用力，故D错误。
故选B。
11．答案：A
解析：由题可知，数显开关能控制数显模块；若环境亮，只有数显模块工作，若环境较暗，光敏开关自动闭合，小灯泡会发光，说明光敏开关只控制小灯泡，且小灯与数显模块并联，故A符合题意，BCD不符合题意。
故选A。
12．答案：C
解析：A.由图可知，物体在BC内的图像是平行于时间轴的直线，说明此段时间内物体保持静止状态，故A错误；
B.由图可知，物体在CD段图像是倾斜直线，说明此段时间内物体做匀速直线运动，物体运动的路程为10m，运动时间为2s，则物体在CD段的速度是
故B错误；
C.沿水平方向拉着一物体在同一水平面上做直线运动，物体对水平面的压力大小和接触面的粗糙程度相同，所以摩擦力大小相同，AB段和CD段物体处于平衡状态，所受物体摩擦力等于它的拉力，AB段物体所受拉力等于CD段所受拉力，故C正确；
D.整个运动过程中物体处于平衡状态，所受合力均为零，故D错误。
故选C。
13．答案：D
解析：AB.由图可知，电表串联在电路中，所以显示器是由电流表改装而成。由题意知，当所称水果的质量增大时，滑片P下滑，由电表改装成的显示器示数也增大，由欧姆定律可知，电压一定的情况下，电阻减小时，电流会增大；只有接线柱“1”与“3”连接时，滑片P下滑，此时电阻才会减小，从而电路中的电流才会增大，故AB错误；
C.当滑片P置于最下端时，此时电路中的电阻最小，由欧姆定律可知，此时电路中的电流会变得最大，甚至有可能损坏电表，则电阻的主要作用是保护电路，即使为了节约电能，也不可以去掉电阻，故C错误；
D.由前面分析可知，接线柱“1”与“3”连接，水果质量越大，滑片下移，变阻器接入电路的电阻变小，电路的总电阻变小，故D正确。
故选D。
14．答案：B
解析：A.如图甲所示，对小船受力分析可知，小船受到竖直向上的浮力、竖直向下的重力（由于小船的质量忽略不计，故重力是沙石受到的重力）以及绳子对其向下的拉力作用，即
因此甲图中的小船所受浮力为
故A错误；
B.由图甲可知，小船刚好浸没在水中，其排开水的体积等于小船的体积，因此小船的体积为
故B正确；
C.如图乙所示，根据阿基米德原理可得，此时小船受到的浮力为
根据二力平衡可知，此时绳子对小船的拉力为
根据物体间力的作用是相互的可知，绳子对A的拉力为
根据阿基米德原理可得，此时A受到的浮力为
此时A受到竖直向上的浮力以及绳子对其的拉力、竖直向下的重力，即有
所以A的重力为
故C错误；
D.金属块A的密度为
故D错误。
故选B。
15．答案：运动；电磁
解析：无人机相对地面有位置的变化，所以无人机相对于地面是运动的。
根据电磁波的特点，无人机飞行时是通过电磁波来实现遥控的。
16．答案：减小；热传递
解析：酒盏随溪流动时会降低酒的温度，内能会从酒传递到水，使酒的温度降低，内能减小，这是通过热传递的方式在改变酒的内能。
17．答案：磁；电磁感应
解析：通电导体周围有磁场，这就是电流的磁效应。电磁炉工作时，会在锅底产生强大的磁场，导致铁勺受到磁力的吸引，因此铁勺被吸引是因为电流的磁效应。
没接电池的灯泡也能发光，说明有电流通过灯泡，从而说明锅内有感应电流产生，故这是利用电磁感应原理。
18．答案：化学；负
解析：蓄电池在向外供电时，消耗自身化学能，产生电能，即把储存的化学能转化为电能。
由于同种电荷相互排斥，所以Na+将向负极移动，而Na+方向是从C到D，故与D相连的A端是电源的负极。
19．答案：；64％
解析：根据可得，水吸收的热量是
燃烧的天然气放出的热量为
则燃气热水器的热效率是
20．答案：不变；1∶4
解析：滑片P移到最左端，先闭合开关和，再闭合，在此过程中，电压表的两端都相当于接在电源的两端，因此电压表测的是电源电压，电源电压不变，因此电压表示数将会不变。
若只闭合和，滑片P移到最右端，此时变阻器连入电路的电阻为0，此时和并联，电流表测的是通过的电流，电流表测的是通过的电流，根据欧姆定律和并联电压的特点可得，电流表和的示数之比为
21．答案：见解析
解析：
22．答案：
解析：根据异名磁极相互吸引的规律可知，通电螺线管靠近小磁针S极的一端为N极，所以通电螺线管的左端是S极；根据安培定则，伸出右手握住螺线管使大拇指指示通电螺线管的N极，则四指弯曲所指的方向为电流的方向，所以电流由螺线管的左端流入，即电源的左端为正极，电源右端是负极。如下图所示：
23．答案：见解析
解析：（1）蛋壳和蛋清一起转动，用手制动使蛋壳停止运动，而蛋清由于惯性继续转动，手释放后蛋清带动蛋壳又转动起来。
（2）根据得，当蛋磕碰物体的力相同时，碗边缘的受力面积较小，压强较大，蛋易磕破。
24．答案：（1）自下而上；保持不变；小于；（2）降低先快后慢；水温度越高散热越快
解析：（1）实验需用酒精灯外焰加热，所以要放好酒精灯后再固定铁圈的高度，故安装实验器材时，应按照自下而上的顺序进行。
由表格中的数据可知，第4min开始，水开始沸腾，且温度保持98℃不变，即水沸腾时温度保持不变。
液体沸点随气压的升高而升高，1标准大气压下水的沸点是100℃，由表格数据可知，此时水的沸点是98℃，所以实验环境的气压低于一个标准大气压。
（2）由图乙可知，图像是一条向下的曲线，可知：温度随时间变化快慢的特点是：温度降低先快后慢，最后不变，理由是：水的温度越高，分子热运动越剧烈，散热越快。
25．答案：（1）10.0；（2）同一高度；使像呈在光屏中心；（3）放大；投影仪；（4）左
解析：（1）焦距为凸透镜光心到焦点的距离，刻度尺读数要估读到分度值的下一位，由图甲可得焦距为
（2）蜡烛的焰心、凸透镜光心、光屏的中心需要摆放在同一高度，目的是使蜡烛成像在光屏中央。
（3）由图乙可知，物距小于像距，故此时成倒立、放大的实像，生活中的投影仪应用了这样的成像原理。
（4）向左移动蜡烛时，物距变大，根据“物远像近像变小”的规律，像距变小，应将光屏向远离透镜的方向即向左移动。
26．答案：（1）U形管两侧液面高度差；拆下软管重新安装；（2）同种液体，相同深度各个方向压强相等；（3）不可靠，没有控制探头在液体中深度相同；（4）1.25
解析：（1）U形压强计的原理是：橡皮膜受到的压强越大，两管内液面的高度差就会越大，因此两管内液面的高度差反映液体内部的压强大小。
在使用压强计前，发现U形管左右两侧的液面有一定的高度差，说明两侧液面上的气压大小不同，正确的做法是将软管取下来重新安装。
（2）将探头固定在液体中某一深度，改变探头的方向，压强计两侧液面的高度差保持不变，说明在同一深度，液体内部向各个方向的压强相等。
（3）保持丙图中金属盒的位置不变，并将一杯浓盐水倒入烧杯中搅匀后，液体深度增加，密度增大，U形管左右液面差增大，没有控制深度不变，不能探究液体压强跟密度的关系，因此他的结论不可靠。
（4）此时，U形管两侧液面相平，说明，由可得
即
解得
27．答案：（1）右；（2）自身重力；（3）；寻找普遍规律；（4）费力
解析：（1）由图甲可知，杠杆的右端上翘，应将平衡螺母向右端移动，使杠杆在水平位置平衡。
（2）实验前调节平衡螺母使杠杆在水平位置平衡，当杠杆在不挂钩码时处于水平平衡状态时，从支点到挂钩码处杠杆的长度即为力臂长度，目的是方便测量力臂的大小，同时排除杠杆自重对实验的影响。
（3）根据表格数据可知，动力与动力臂的乘积等于阻力与阻力臂的乘积，因此可以得出杠杆的平衡条件是
探究杠杆平衡的条件时，多次改变力和力臂的大小主要是为了获取多组实验数据排除偶然性，寻找普遍规律。
（4）舂在使用的过程中，动力臂小于阻力臂，是费力杠杆。
28．答案：（1）见解析；（2）断开；（3）R开路；2.5；（4）A；更换最大阻值更大的滑动变阻器/减小电源电压；（5）电流与电阻成反比；（6）；
解析：（1）实验需要定值电阻和滑动变阻器串联，电压表测量定值电阻两端的电压，连接如图：
（2）为保护电路，连接实物电路时开关应断开。
（3）乙图中，左表为电压表有示数，说明电压表与电源连通；右边电流表示数为0，说明电路断路，由此可知，与电压表并联的定值电阻断路了。
如图丙电压表接小量程，分度值为0.1V，电压表示数2.5V。
（4）在探究导体的电流跟电阻的关系时，需要保持电阻两端的电压2.5V不变，当用10Ω的电阻替换5Ω的电阻时，闭合开关发现电压表的示数变大，为保持电阻的电压不变，应增加变阻器分得的电压，根据分压原理可知，应增大变阻器连入电路中的电阻，他应该将滑动变阻器的滑片向A端移动，使电压表示数为2.5V。
改用30Ω的电阻继续实验时，发现无论怎样移动滑动变阻器的滑片，都无法使电压表的示数保持不变是因为滑动变阻器的最大阻值太小，把滑动变阻器阻值全部接入电路时，滑动变阻器分得的电压还是较小，不能使电阻两端达到要求的值；应更换最大阻值更大的滑动变阻器。
（5）由图丁所示图象可知：通过电阻的电流与电阻值的乘积是一个定值，这说明：在电压不变时，电流与电阻成反比。
（6）闭合开关，调节滑片，直到电压表的示数为
此时电路中的电流为额定电流，读取电压表的示数为，小灯泡正常发光时电阻
29．答案：（1）4m/s；（2）200J；（3）50W
解析：（1）依题意得，小明跑步的平均速度
（2）每次引体向上，克服重力做的功
（3）在这20s内，小明克服重力做功的功率为
30．答案：（1）；（2）AB，4.55A；（3）55Ω
解析：（1）由表格数据知，电吹风吹冷风的功率，由可得，正常工作5min消耗的电能为
（2）由图知，当开关旋至CD时，电吹风电路是断路，不工作；当开关旋至BC时，只有电动机工作，电吹风吹冷风；当开关旋至AB时，电动机和电热丝并联，电吹风吹热风。由表中数据知，此时其电功率最大；由知，此时通过电路的总电流为
（3）电吹风吹热风时，电动机和电热丝并联，吹冷风时只有电动机工作，所以电热丝的功为
根据可得，电热丝的电阻为
31．答案：（1）；（2）不会被抓拍；（3）
解析：（1）汽车对水平路面的压力等于其重力，即
汽车对水平路面的压强
（2）当时，电路的电流为
则电路的总电阻为
的阻值
由图乙可知，此时，而
所以不会被抓拍。
（3）30t的车对路面的压力为
由图乙可知，此时，根据串联电路电流的特点
即
可得。
时间t/min
0
1
2
3
4
5
6
7
温度T/℃
90
92
94
96
98
98
98
98
实验次数
1
1
10
2
5
2
2
10
1
20
3
2
15
3
10
热风温度
50~75℃
额定功率
热风时：1000W
冷风时：120W
额定电压
220V
