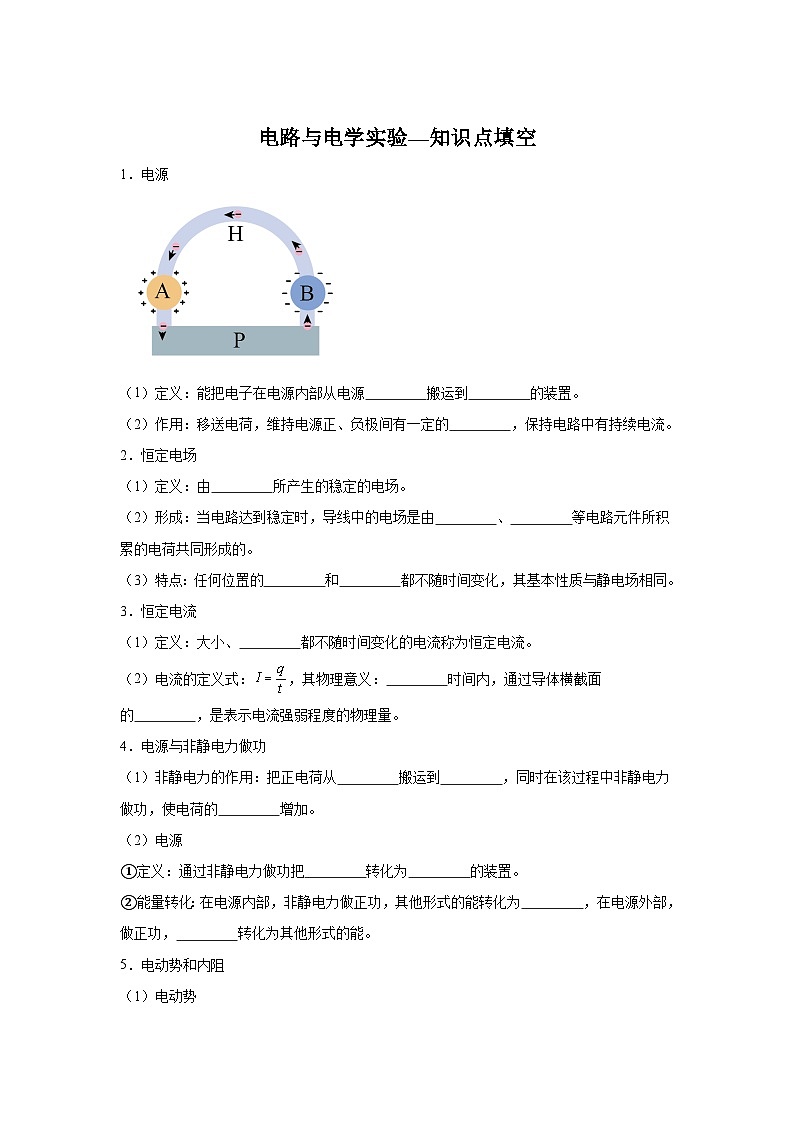

1．电源
（1）定义：能把电子在电源内部从电源 搬运到 的装置。
（2）作用：移送电荷，维持电源正、负极间有一定的 ，保持电路中有持续电流。
2．恒定电场
（1）定义：由 所产生的稳定的电场。
（2）形成：当电路达到稳定时，导线中的电场是由 、 等电路元件所积累的电荷共同形成的。
（3）特点：任何位置的 和 都不随时间变化，其基本性质与静电场相同。
3．恒定电流
（1）定义：大小、 都不随时间变化的电流称为恒定电流。
（2）电流的定义式：，其物理意义： 时间内，通过导体横截面的 ，是表示电流强弱程度的物理量。
4．电源与非静电力做功
（1）非静电力的作用：把正电荷从 搬运到 ，同时在该过程中非静电力做功，使电荷的 增加。
（2）电源
①定义：通过非静电力做功把 转化为 的装置。
②能量转化：在电源内部，非静电力做正功，其他形式的能转化为 ，在电源外部， 做正功， 转化为其他形式的能。
5．电动势和内阻

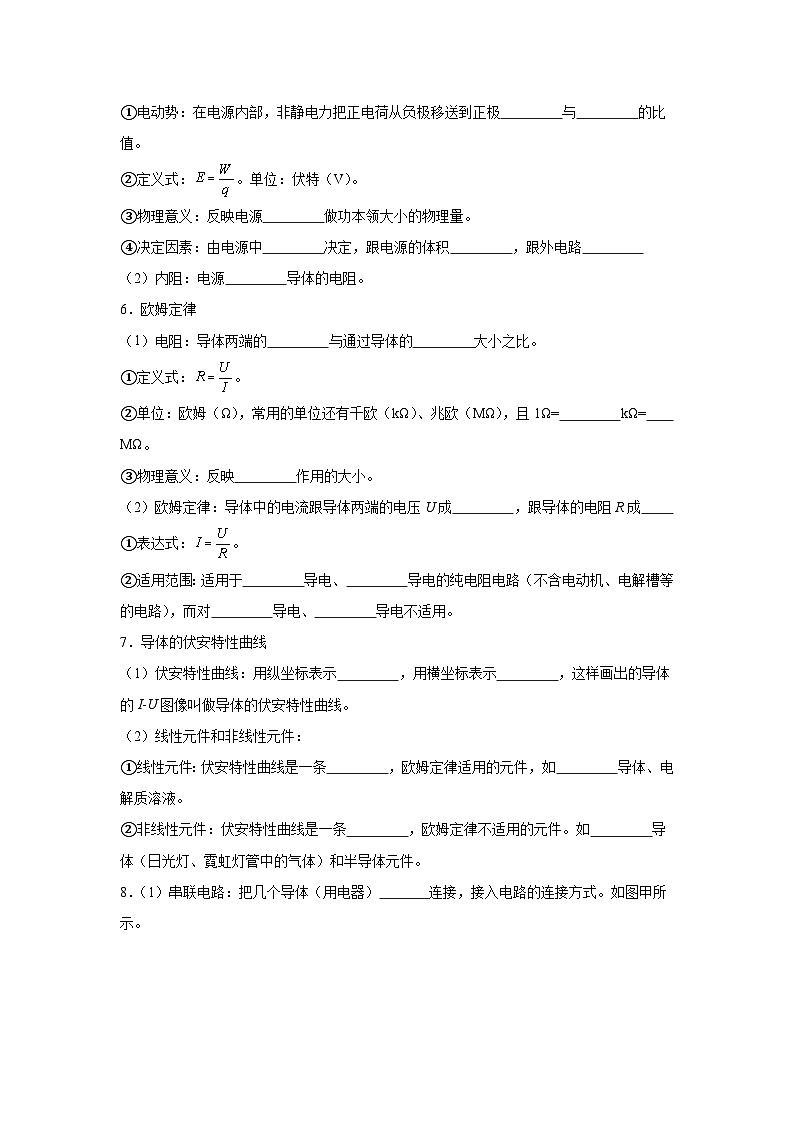

（1）电动势
①电动势：在电源内部，非静电力把正电荷从负极移送到正极 与 的比值。
②定义式：。单位：伏特（V）。
③物理意义：反映电源 做功本领大小的物理量。
④决定因素：由电源中 决定，跟电源的体积 ，跟外电路
（2）内阻：电源 导体的电阻。
6．欧姆定律
（1）电阻：导体两端的 与通过导体的 大小之比。
①定义式：。
②单位：欧姆（Ω），常用的单位还有千欧（kΩ）、兆欧（MΩ），且1Ω= kΩ= MΩ。
③物理意义：反映 作用的大小。
（2）欧姆定律：导体中的电流跟导体两端的电压U成 ，跟导体的电阻R成
①表达式：。
②适用范围：适用于 导电、 导电的纯电阻电路（不含电动机、电解槽等的电路），而对 导电、 导电不适用。
7．导体的伏安特性曲线
（1）伏安特性曲线：用纵坐标表示 ，用横坐标表示 ，这样画出的导体的I-U图像叫做导体的伏安特性曲线。
（2）线性元件和非线性元件：
①线性元件：伏安特性曲线是一条 ，欧姆定律适用的元件，如 导体、电解质溶液。
②非线性元件：伏安特性曲线是一条 ，欧姆定律不适用的元件。如 导体（日光灯、霓虹灯管中的气体）和半导体元件。

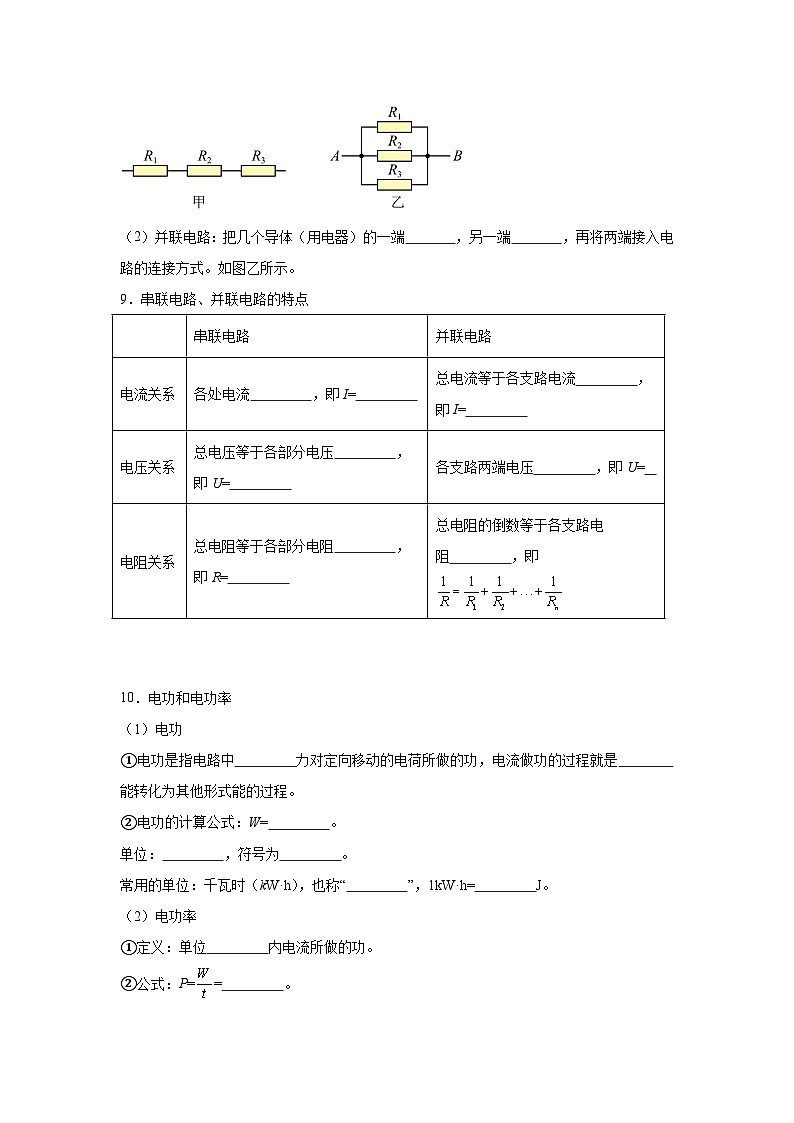

8．（1）串联电路：把几个导体（用电器） 连接，接入电路的连接方式。如图甲所示。
（2）并联电路：把几个导体（用电器）的一端 ，另一端 ，再将两端接入电路的连接方式。如图乙所示。
9．串联电路、并联电路的特点
10．电功和电功率
（1）电功
①电功是指电路中 力对定向移动的电荷所做的功，电流做功的过程就是 能转化为其他形式能的过程。
②电功的计算公式：W= 。
单位： ，符号为 。
常用的单位：千瓦时（kW·h），也称“ ”，1kW·h= J。
（2）电功率
①定义：单位 内电流所做的功。
②公式：P== 。
③单位： ，符号为 。
④意义：表示电流做功的 。
11．焦耳定律
（1）焦耳定律
①内容：电流通过导体产生的热量跟 成正比，跟导体的 及 成正比。
②表达式：Q= 。
（2）热功率
①定义： 内的发热量称为热功率。
②表达式：P= 。
③物理意义：表示电流 的物理量。
12．影响导体电阻的因素
（1）导体电阻与其影响因素的定性关系
移动滑动变阻器的滑片可以改变它的电阻，这说明导体电阻跟它的 有关；同是的灯泡，灯丝越粗用起来越亮，说明导体电阻跟它的 有关；电线常用铜丝制造而不用铁丝，说明导体电阻跟它的 有关。
（2）探究思路
为探究导体电阻是否与导体横截面积、长度和材料有关，我们采用 法进行实验探究。
（3）探究方案
① 探究；② 探究。
13．导体的电阻
（1）电阻定律
①内容：同种材料的导体，其电阻R与它的 成正比，与它的 成反比；导体电阻还与构成它的 有关。
②公式：R=ρ，式中ρ是比例系数，ρ叫做这种材料的电阻率。
（2）电阻率
①概念：电阻率是反映导体 性能的物理量，是导体材料本身的属性，与导体的形状、大小
②单位是欧姆·米，符号为 。
③影响电阻率的两个因素是 和
14．闭合电路的欧姆定律
（1）闭合电路的组成
①闭合电路是指由电源和 及导线组成的完整的电路。
②内电路：如图所示， 的电路叫内电路， 的电阻叫内电阻。
③外电路： 的电路叫外电路，外电路的电阻称为外电阻。
（2）闭合电路的欧姆定律
①内容：闭合电路的电流跟电源的 成正比，跟 成反比。
②表达式：。
③适用条件：外电路为 电路。
15．路端电压与负载的关系
（1）路端电压的表达式：
U= 。
（2）路端电压随外电阻的变化规律
①当外电阻R增大时，由可知电流I ，路端电压U=E-Ir 。
②当外电阻R减小时，由I=可知电流I ，路端电压U=E-Ir 。
③两种特殊情况：当外电路断开时，电流I变为 ，U= 。即断路时的路端电压等于 。当电源短路时，外电阻R=0，此时I=。
16．多用电表的应用
（1）测电压
①选择直流电压挡合适的 ，并将选择开关旋至相应位置。
②将多用电表 在待测电路两端，注意红表笔接触点的电势应比黑表笔接触点的电势 。
③根据表盘上的直流电压标度读出电压值，读数时注意最小刻度所表示的电压值。
（2）测电流
①选择直流电流挡合适的 ，并将选择开关旋至相应位置。
②将被测电路导线拆开一端，把多用电表 在电路中。
③读数时，要认清刻度盘上的最小刻度。
注意：电流应从 笔流入多用电表。
（3）测电阻
①将选择开关旋至欧姆挡，此时红表笔连接表内电源的 极，黑表笔连接表内电源的 极。电流从欧姆表的 流出，经过被测电阻，从 流入。
②测量步骤：
①选挡：估计待测电阻的大小，旋转选择开关，使其尖端对准欧姆挡的合适挡位。
②欧姆调零：将红、黑表笔短接，调整“欧姆调零旋钮”，使指针指向“0Ω”。
③测量、读数：将两表笔分别与待测电阻的两端接触，指针示数乘以 即为待测电阻阻值。
④实验完毕，应将选择开关置于“OFF”挡或交流电压最高挡。
（4）研究二极管的单向导电性
①认识二极管：如图所示，它由 材料制成，左端为 极，右端为 极。
特点：电流从正极流入时电阻 （填“很小”或“很大”），而从正极流出时电阻 （填“很大”或“很小”）。
②多用电表测二极管的正反向电阻
①测二极管正向电阻：将多用电表的选择开关选至 （填“低”或“高”）倍率的欧姆挡，调整欧姆零点之后将 表笔接触二极管的正极， 表笔接触二极管的负极。
②测二极管反向电阻：将多用电表的选择开关选至 （填“低”或“高”）倍率的欧姆挡，调整欧姆零点之后将 表笔接触二极管的负极， 表笔接触二极管的正极。
（5）注意事项
①使用前要机械调零。
②电流都是从 表笔流入，从 表笔流出。
③电压、电流的读数要看清选择开关所选择的量程，搞清楚每一小格表示多少，及应读到的有效数字位数。
④测电阻时注意：
a．测电阻必须把待测电阻隔离。
b．牢记两个调零过程，切记换挡需进行 调零。
c．合理选择量程，使指针尽可能指在 附近。
d．读数时应乘以相应的
e．欧姆表的表盘刻度不均匀，一般不估读。
f．电池用旧后，电动势会变小，内电阻会变大，致使电阻测量值偏大，要及时更换电池。
⑤测电学黑箱时，一定要先用大量程电压挡判断其内部有无电源，无电源方可用欧姆挡。
17．欧姆表的原理
（1）内部结构：由 、 和 三部分组成。如图所示。
（2）测量原理
①原理：依据 制成，由 改装而成。
②测量：如图所示，当红、黑表笔间接入被测电阻Rx时，通过表头的电流I=。改变被测电阻Rx的阻值，电流I随着改变，每个Rx值都对应一个电流值，在刻度盘上直接标出与I值对应的Rx值，就可以从刻度盘上直接读出被测电阻的阻值。
18．电压表、电流表及滑动变阻器的使用
（1）电流表的内接法和外接法
①电路图（如图所示）
②误差分析
①内接法：U测 > UR，R测 > R真，适合测量大电阻。
②外接法：I测 > IR，R测 < R真，适合测量小电阻。
③电流表内、外接法的选择：
当 时，即 ，应选外接法；当 ，即 时，应选内接法。
（2）滑动变阻器的限流式与分压式接法
①电路图（如图所示）
②分压式和限流式电路的选择原则
①若实验中要求电压从零开始调节，则必须采用分压式电路。
②若待测电阻的阻值比滑动变阻器总电阻大得多，以致在限流电路中，滑动变阻器的滑片从一端滑到另一端时，待测电阻上的电流或电压变化范围不够大，此时，应用分压式电路。
③若采用限流式接法不能控制电流满足实验要求，即若滑动变阻器阻值调到最大时，待测电阻上的电流（或电压）仍超过电流表（或电压表）的量程，或超过待测电阻的额定电流（或电压），则此时必须选用分压式电路。
19、测定电池电动势和内阻的实验方案设计
（1）伏安法：由E=U＋Ir知，只要测出U、I的两组数据，就可以列出两个关于E、r的方程，从而解出E、r，用到的器材有电池、开关、滑动变阻器、电压表、电流表，电路图如图所示。
（2）安阻法：由E=IR＋Ir可知，只要能得到I、R的两组数据，列出关于E、r的两个方程，就能解出E、r，用到的器材有电池、开关、电阻箱、电流表，电路图如图所示。
（3）伏阻法：由E=U＋r知，如果能得到U、R的两组数据，列出关于E、r的两个方程，就能解出E、r，用到的器材是电池、开关、电阻箱、电压表，电路图如图所示。
串联电路
并联电路
电流关系
各处电流 ，即I=
总电流等于各支路电流 ，即I=
电压关系
总电压等于各部分电压 ，即U=
各支路两端电压 ，即U=
电阻关系
总电阻等于各部分电阻 ，即R=
总电阻的倒数等于各支路电阻 ，即
参考答案：
1． 正极 负极 电势差
【详解】电源
（1）[1][2]定义：能把电子在电源内部从电源正极搬运到负极的装置。
（2）[3]作用：移送电荷，维持电源正、负极间有一定的电势差，保持电路中有持续电流
2． 稳定分布的电荷 电源 导线 电荷分布 电场强度
【详解】略
3． 方向 单位 电荷量
【详解】略
4． 负极 正极 电势能 其他形式的能 电势能 电势能 电场力 电势能
【详解】解析略。
5． 所做的功W 被移送电荷q 非静电力 非静电力的特性 无关 无关 内部
【详解】（1）①[1][2]物理中，对电动势的定义为：在电源内部，非静电力把正电荷从负极移送到正极所做的功W与被移送电荷q的比值；
③[3]电动势的物理意义为：反映电源非静电力做功本领大小的物理量；
④[4][5][6]决定电动势大小的因素为电源中非静电力的特性，跟电源的体积无关，跟外电路无关；
（2）[7]电源内阻指电源内部导体的电阻。
6． 电压 电流 10-3 10-6 导体对电流阻碍 正比 反比 金属 电解质溶液 气体 半导体
【详解】（1）[1][2]根据电阻的定义可知，导体的电阻为导体两端的电压与通过导体的电流大小之比。
②[3][4]根据单位换算的关系得
③[5]电阻的物理意义是反映导体对电流阻碍作用的大小。
（2）[6][7]欧姆定律的内容是导体中的电流跟导体两端的电压U成正比，跟导体的电阻R成反比。
②[8][9][10][11]欧姆定律适用于金属导电、电解质溶液导电的纯电阻电路（不含电动机、电解槽等的电路），而对气体导电、半导体导电不适用。
7． 电流I 电压U 直线 金属 曲线 气态
【详解】（1）[1][2]伏安特性曲线图常用纵坐标表示电流I、横坐标表示电压U，以此画出的I-U图像叫做导体的伏安特性曲线图；
（2）[3][4]在电子电路中，线性元件是电流-电压关系为线性的电子元件，即伏安特性曲线是一条直线，例如金属导体、电解质溶液等；
[5][6]在电子电路中，非线性元件是电流-电压关系为非线性的电子元件，即伏安特性曲线是一条曲线，例如日光灯管、霓虹灯管中的气体等气态导体。
8． 依次首尾 连在一起 也连在一起
【详解】定义
（1）[1]串联电路:把几个导体（用电器）依次首尾连接，接入电路的连接方式。如图甲所示。
（2）[2][3]并联电路:把几个导体（用电器）的一端连在一起，另一端也连在一起，再将两端接入电路的连接方式。如图乙所示。
9． 相等 之和 之和 相等 之和 倒数之和
【详解】[1][2]串联电路中各处电流相等，即
[3][4]并联电路的总电流等于各支路电流之和，即
[5][6]串联电路的总电压等于各部分电压之和，即
[7][8]并联电路各支路两端电压都相等，即
[9][10]串联电路的总电阻等于各部分电阻之和，即
[11]并联电路的总电阻的倒数等于各支路电阻的倒数之和。
10． 静电 电 IUt 焦耳 J 度 3.6×106 时间 UI 瓦特 W 快慢
【详解】略
11． 电流的二次方 电阻 通电时间 I2Rt 单位时间 I2R 发热快慢
【详解】（1）①[1][2][3]焦耳定律的内容是电流通过导体产生的热量跟电流的二次方成正比，跟导体的电阻及通电时间成正比。
②[4]焦耳定律的表达式是Q= I2Rt。
（2）①[5]热功率是指单位时间内的发热量称为热功率。
②[6]热功率的表达式为P=I2R。
③[7]热功率的物理意义是表示电流发热快慢的物理量。
12． 长度 横截面积 材料 控制变量 实验 逻辑推理
【详解】略
13． 长度l 横截面积S 材料 导电 无关 Ω·m 材料 温度
【详解】（1）①[1][2][3]同种材料的导体，其电阻R与它的长度l成正比，与它的横截面积S成反比；导体电阻还与构成它的材料有关。
（2）①[4][5] 电阻率是反映导体导电性能的物理量，是导体材料本身的属性，与导体的形状、大小无关。
②[6]单位是欧姆·米，符号为Ω·m。
③[7][8] 影响电阻率的两个因素是材料和温度。
14． 用电器 电源内部 电源 电源外部 电动势 内、外电路的电阻之和 纯电阻
【详解】（1）①[1]闭合电路是指由电源和用电器及导线组成的完整的电路。
②[2][3]电源内部的电路叫内电路，电源的电阻叫内电阻。
③[4]电源外部的电路叫外电路，外电路的电阻称为外电阻。
（2）①[5][6]闭合电路的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比。
③[7]闭合电路的欧姆定律适用条件是外电路为纯电阻电路。
15． E-Ir 减小 增大 增大 减小 0 E 电源电动势
【详解】略
16． 量程 并联 高 量程 串联 红表 负 正 黑表笔 红表笔 倍率 半导体 正 负 很小 很大 低 黑 红 高 黑 红 红 黑 欧姆 中值 倍率
【详解】解析略。
17． 表头 电源 可变电阻 闭合电路欧姆定律 电流表
【详解】（1）[1][2][3]欧姆表的内部结构由表头、电源和可变电阻三部分组成；
（2）①[4][5]欧姆表测量原理：依据闭合电路欧姆定律制成，由电流表改装而成。
18．
【详解】（1）[1][2][3][4]电流表内、外接法的选择，当时，即
电阻接近电流表内阻，电流表内阻影响大，应选外接法；当，即
电阻接近电压表内阻，电压表内阻影响大，应选内接法。
