四川省遂宁市射洪中学2024届高三下学期5月三模物理试题（Word版附答案）
展开
这是一份四川省遂宁市射洪中学2024届高三下学期5月三模物理试题（Word版附答案），文件包含物理试题docx、物理答案docx等2份试卷配套教学资源，其中试卷共10页， 欢迎下载使用。
34、（ = 1 \* rman \* MERGEFORMAT i） 相同、 4m、 9
（ = 2 \* rman \* MERGEFORMAT ii）【解答】解：（1）设单色光在玻璃砖的临界角为C，由，可得临界角C＝45°
设从AB面进入的光线在D点恰好发生全反射，画出光路图如下图所示：
从D点射出的光线DPF恰好在光斑的右边缘，因为光线在D点恰好发生全反射，则折射角恰好为90°，可知△ODP为等腰直角三角形，则OP＝
由题意可知OE＝2R，则PE＝OE﹣OP＝2R﹣＝
由几何关系可知EF＝PE＝
同理在OE的右侧也有光线恰好发生全反射照射到光斑左侧边缘，所以EF的大小等于光斑的半径，即：
则光斑区域的面积：
（2）到达光斑区域边缘的光线即图中所画光线，此光线在玻璃砖中传播的距离：
光线在玻璃砖中传播的速度：
光线在玻璃砖中传播的时间：
光线在空气中传播的距离：
光线在空气中传播的时间：
光线从玻璃砖底面AB射到光屏MN上所用的时间：t＝t1+t2
代入数据可得：

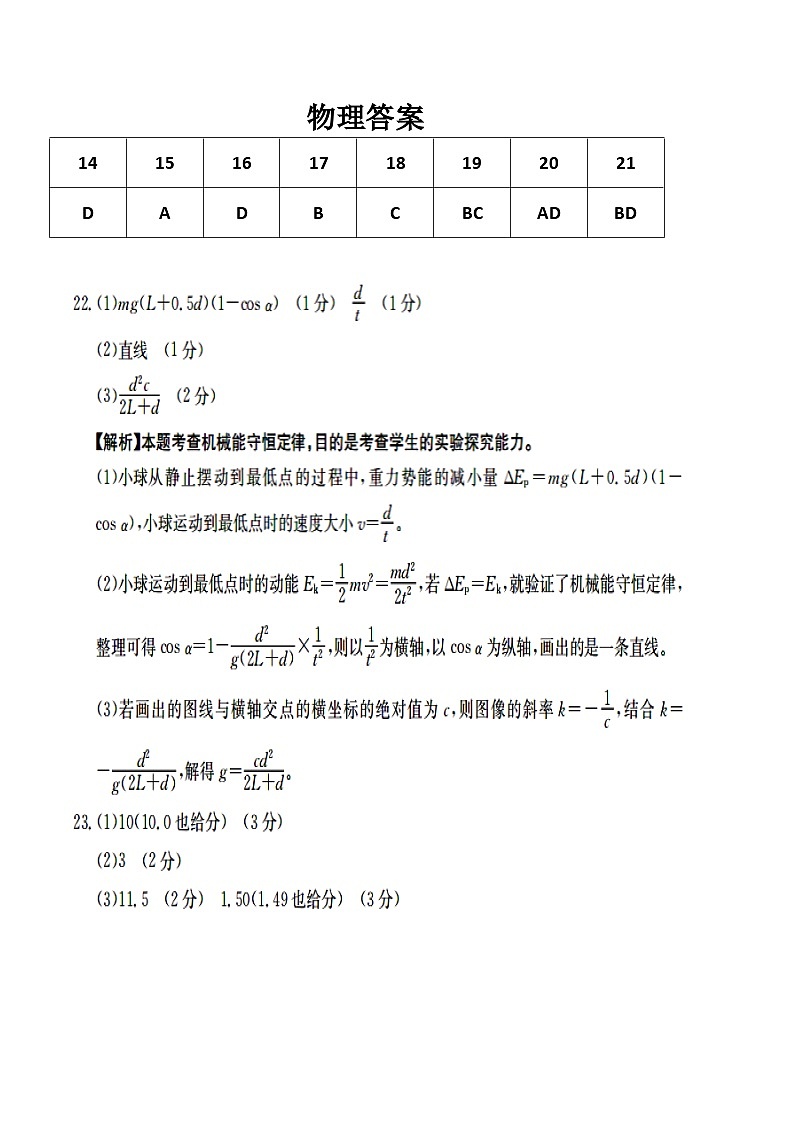

14
15
16
17
18
19
20
21
D
A
D
B
C
BC
AD
BD
34、（ = 1 \* rman \* MERGEFORMAT i） 相同、 4m、 9
（ = 2 \* rman \* MERGEFORMAT ii）【解答】解：（1）设单色光在玻璃砖的临界角为C，由，可得临界角C＝45°
设从AB面进入的光线在D点恰好发生全反射，画出光路图如下图所示：
从D点射出的光线DPF恰好在光斑的右边缘，因为光线在D点恰好发生全反射，则折射角恰好为90°，可知△ODP为等腰直角三角形，则OP＝
由题意可知OE＝2R，则PE＝OE﹣OP＝2R﹣＝
由几何关系可知EF＝PE＝
同理在OE的右侧也有光线恰好发生全反射照射到光斑左侧边缘，所以EF的大小等于光斑的半径，即：
则光斑区域的面积：
（2）到达光斑区域边缘的光线即图中所画光线，此光线在玻璃砖中传播的距离：
光线在玻璃砖中传播的速度：
光线在玻璃砖中传播的时间：
光线在空气中传播的距离：
光线在空气中传播的时间：
光线从玻璃砖底面AB射到光屏MN上所用的时间：t＝t1+t2
代入数据可得：
14
15
16
17
18
19
20
21
D
A
D
B
C
BC
AD
BD
