2024年内蒙古通辽市中考二模物理试题（原卷版+解析版）

这是一份2024年内蒙古通辽市中考二模物理试题（原卷版+解析版），文件包含2024年内蒙古通辽市中考二模物理试题原卷版docx、2024年内蒙古通辽市中考二模物理试题解析版docx等2份试卷配套教学资源，其中试卷共31页， 欢迎下载使用。

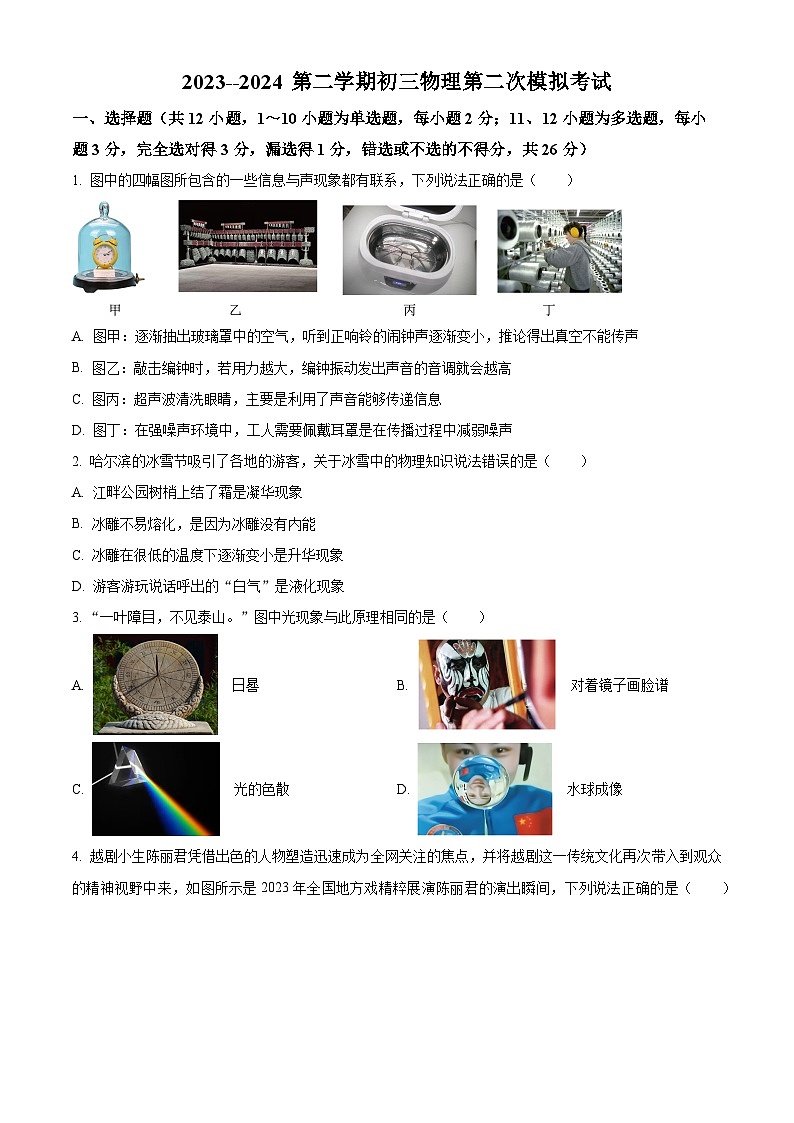

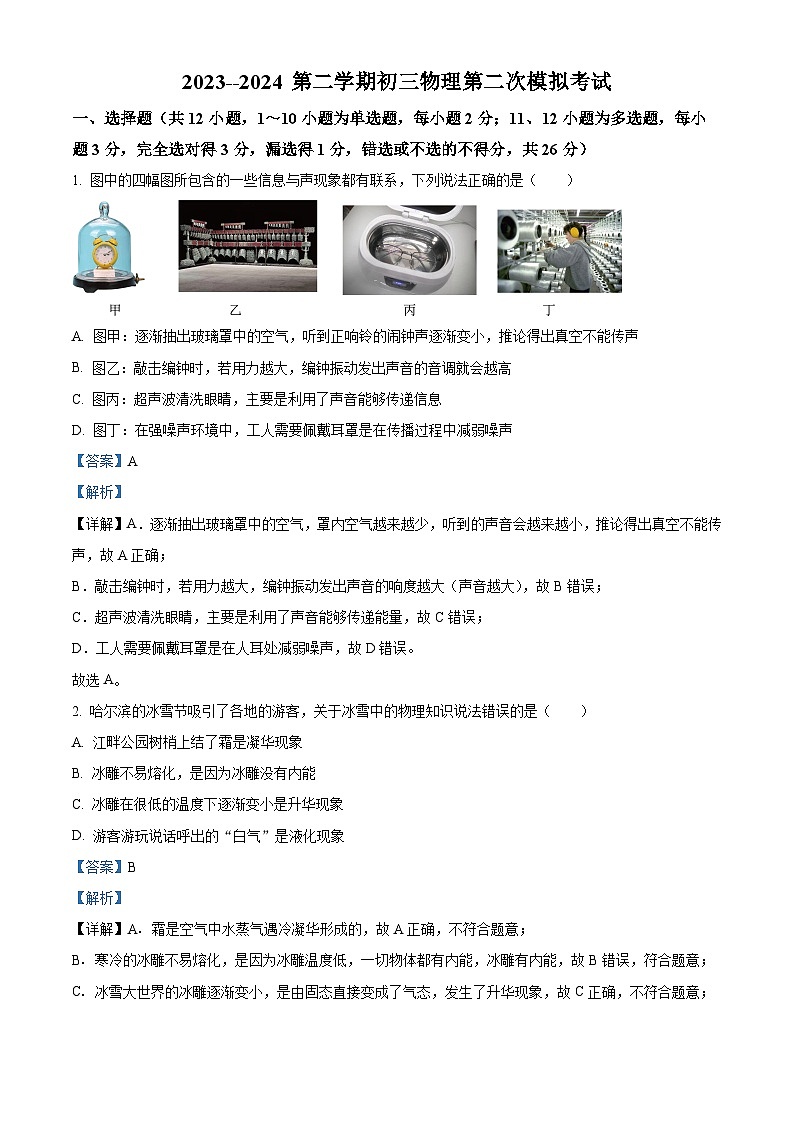

1. 图中的四幅图所包含的一些信息与声现象都有联系，下列说法正确的是（ ）
A. 图甲：逐渐抽出玻璃罩中的空气，听到正响铃的闹钟声逐渐变小，推论得出真空不能传声
B. 图乙：敲击编钟时，若用力越大，编钟振动发出声音的音调就会越高
C. 图丙：超声波清洗眼睛，主要是利用了声音能够传递信息
D. 图丁：在强噪声环境中，工人需要佩戴耳罩是在传播过程中减弱噪声
【答案】A
【解析】
【详解】A．逐渐抽出玻璃罩中的空气，罩内空气越来越少，听到的声音会越来越小，推论得出真空不能传声，故A正确；
B．敲击编钟时，若用力越大，编钟振动发出声音的响度越大（声音越大），故B错误；
C．超声波清洗眼睛，主要是利用了声音能够传递能量，故C错误；
D．工人需要佩戴耳罩是在人耳处减弱噪声，故D错误。
故选A。
2. 哈尔滨的冰雪节吸引了各地的游客，关于冰雪中的物理知识说法错误的是（ ）
A. 江畔公园树梢上结了霜是凝华现象
B. 冰雕不易熔化，是因为冰雕没有内能
C. 冰雕在很低的温度下逐渐变小是升华现象
D. 游客游玩说话呼出的“白气”是液化现象
【答案】B
【解析】
【详解】A．霜是空气中水蒸气遇冷凝华形成的，故A正确，不符合题意；
B．寒冷的冰雕不易熔化，是因为冰雕温度低，一切物体都有内能，冰雕有内能，故B错误，符合题意；
C．冰雪大世界的冰雕逐渐变小，是由固态直接变成了气态，发生了升华现象，故C正确，不符合题意；
D．“白气”是水蒸气遇冷发生液化而形成的小水珠，故D正确，不符合题意。
故选B 。

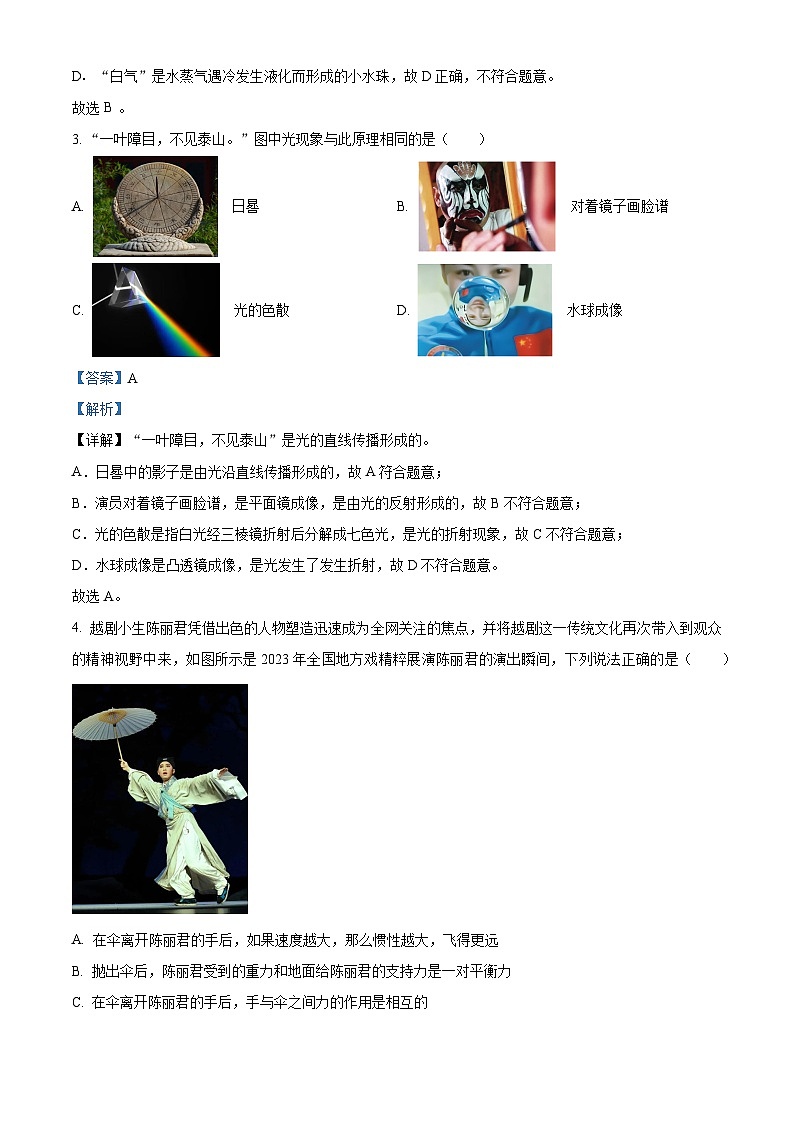

3. “一叶障目，不见泰山。”图中光现象与此原理相同的是（ ）
A. 日晷B. 对着镜子画脸谱
C. 光的色散D. 水球成像
【答案】A
【解析】
【详解】“一叶障目，不见泰山”是光的直线传播形成的。
A．日晷中的影子是由光沿直线传播形成的，故A符合题意；
B．演员对着镜子画脸谱，是平面镜成像，是由光的反射形成的，故B不符合题意；
C．光的色散是指白光经三棱镜折射后分解成七色光，是光的折射现象，故C不符合题意；
D．水球成像是凸透镜成像，是光发生了发生折射，故D不符合题意。
故选A。

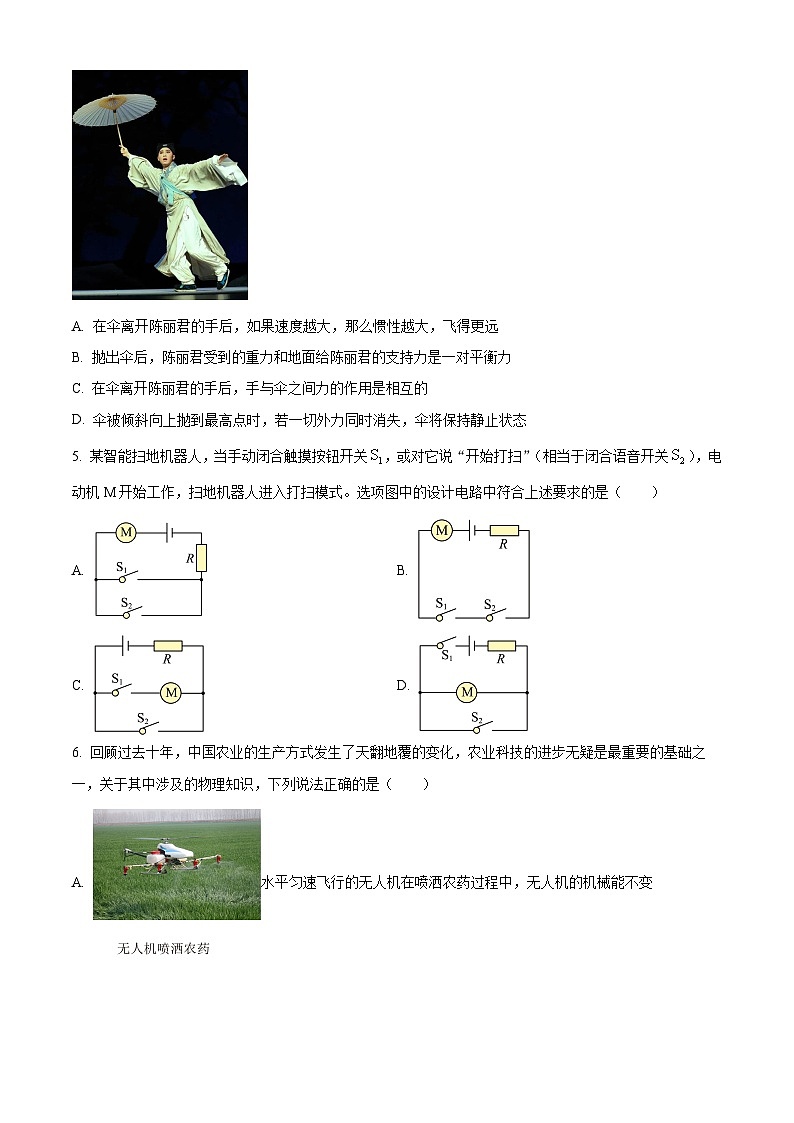

4. 越剧小生陈丽君凭借出色的人物塑造迅速成为全网关注的焦点，并将越剧这一传统文化再次带入到观众的精神视野中来，如图所示是2023年全国地方戏精粹展演陈丽君的演出瞬间，下列说法正确的是（ ）
A. 在伞离开陈丽君的手后，如果速度越大，那么惯性越大，飞得更远
B. 抛出伞后，陈丽君受到的重力和地面给陈丽君的支持力是一对平衡力
C. 在伞离开陈丽君的手后，手与伞之间力的作用是相互的

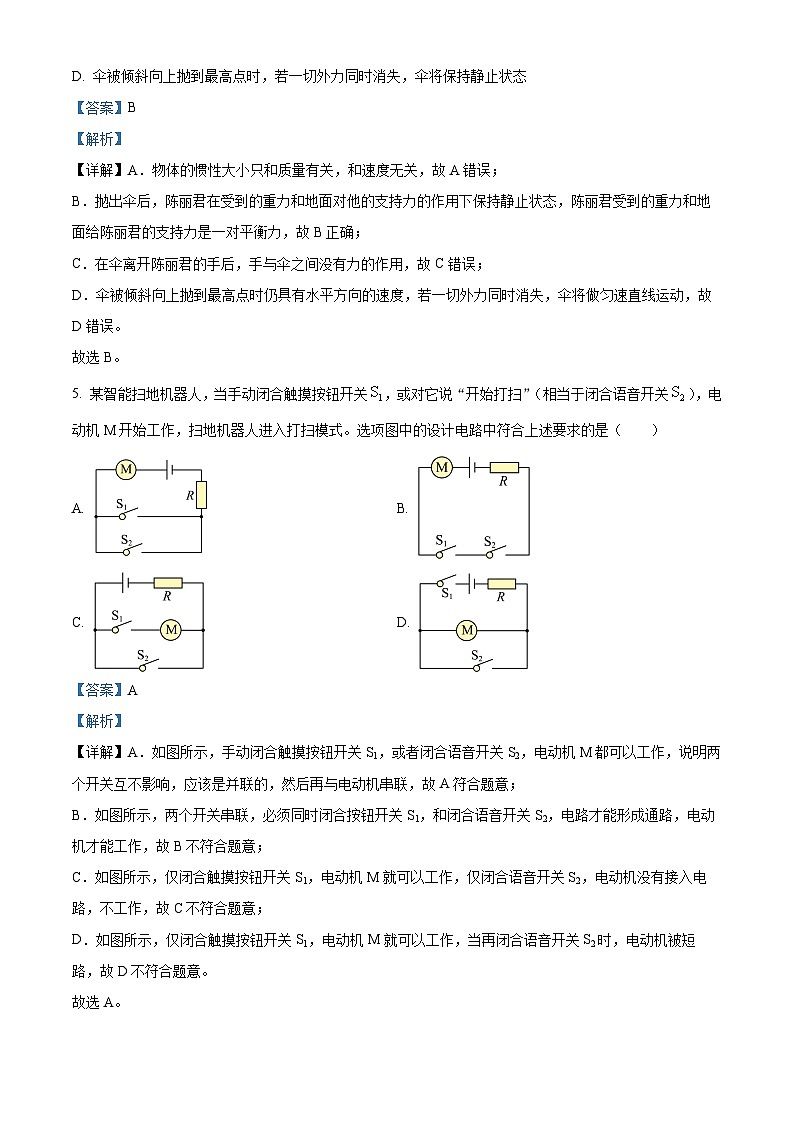

D. 伞被倾斜向上抛到最高点时，若一切外力同时消失，伞将保持静止状态
【答案】B
【解析】
【详解】A．物体的惯性大小只和质量有关，和速度无关，故A错误；
B．抛出伞后，陈丽君在受到的重力和地面对他的支持力的作用下保持静止状态，陈丽君受到的重力和地面给陈丽君的支持力是一对平衡力，故B正确；
C．在伞离开陈丽君的手后，手与伞之间没有力的作用，故C错误；
D．伞被倾斜向上抛到最高点时仍具有水平方向的速度，若一切外力同时消失，伞将做匀速直线运动，故D错误。
故选B。
5. 某智能扫地机器人，当手动闭合触摸按钮开关，或对它说“开始打扫”（相当于闭合语音开关），电动机M开始工作，扫地机器人进入打扫模式。选项图中的设计电路中符合上述要求的是（ ）
A. B.
C. D.
【答案】A
【解析】
【详解】A．如图所示，手动闭合触摸按钮开关S1，或者闭合语音开关S2，电动机M都可以工作，说明两个开关互不影响，应该是并联的，然后再与电动机串联，故A符合题意；
B．如图所示，两个开关串联，必须同时闭合按钮开关S1，和闭合语音开关S2，电路才能形成通路，电动机才能工作，故B不符合题意；
C．如图所示，仅闭合触摸按钮开关S1，电动机M就可以工作，仅闭合语音开关S2，电动机没有接入电路，不工作，故C不符合题意；
D．如图所示，仅闭合触摸按钮开关S1，电动机M就可以工作，当再闭合语音开关S2时，电动机被短路，故D不符合题意。
故选A。
6. 回顾过去十年，中国农业的生产方式发生了天翻地覆的变化，农业科技的进步无疑是最重要的基础之一，关于其中涉及的物理知识，下列说法正确的是（ ）
A. 水平匀速飞行的无人机在喷洒农药过程中，无人机的机械能不变
B. 灌溉用喷灌系统中水受到的压强是大气压强产生的
C. 播种机的轮胎十分宽大是为了增大压强
D. 收割机在田中工作时，相对地面是运动的
【答案】D
【解析】
【详解】A．水平匀速飞行的无人机在喷洒农药过程中，无人机的速度不变，飞行的高度不变，质量减小，所以无人机的动能减小，重力势能也减小，机械能减小，故A错误；
B．喷灌系统中水是依靠机械的力量喷出的，故B错误；
C．播种机的轮胎十分宽大，通过增大受力面积来减小压强，故C错误；
D．收割机在田中工作时，以地面为参照物，有位置上的变化，所以相对地面是运动的，故D正确。
故选D。

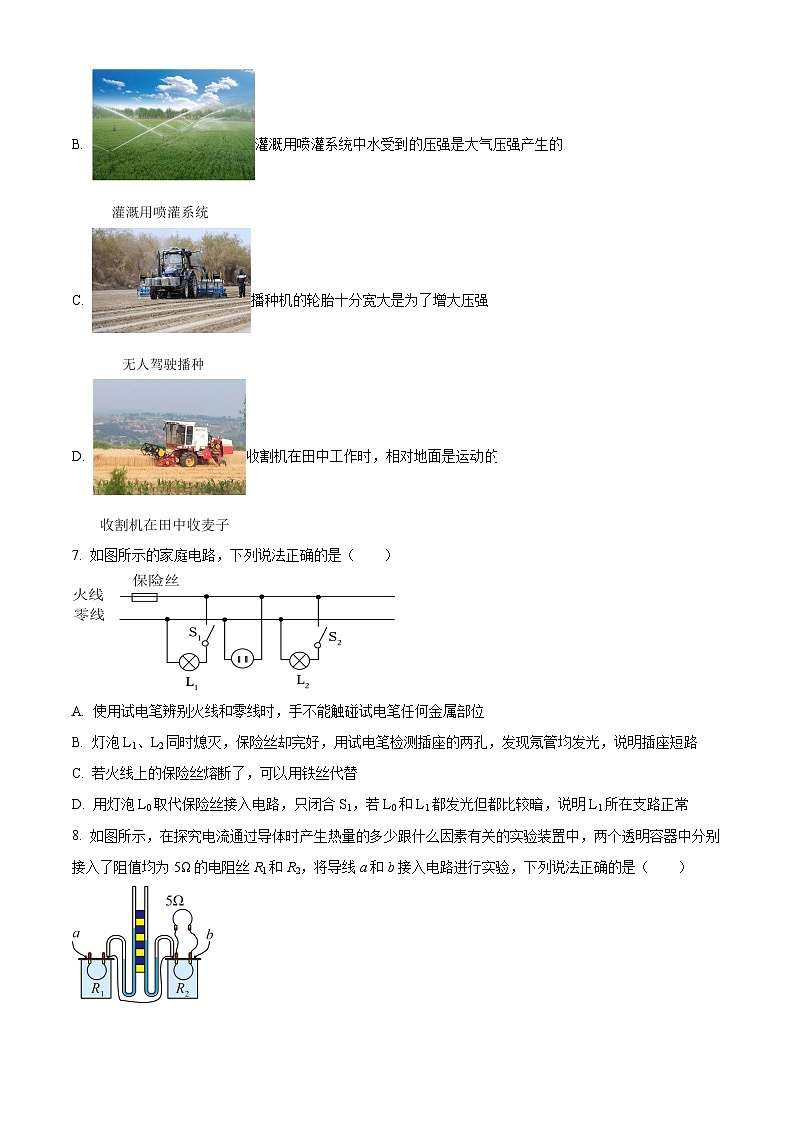

7. 如图所示的家庭电路，下列说法正确的是（ ）
A. 使用试电笔辨别火线和零线时，手不能触碰试电笔任何金属部位
B. 灯泡L1、L2同时熄灭，保险丝却完好，用试电笔检测插座的两孔，发现氖管均发光，说明插座短路
C. 若火线上的保险丝熔断了，可以用铁丝代替
D. 用灯泡L0取代保险丝接入电路，只闭合S1，若L0和L1都发光但都比较暗，说明L1所在支路正常
【答案】D
【解析】
【详解】A．使用试电笔辨别火线和零线时，手不能触碰试电笔的笔尖，要接触笔尾的金属体，故A错误；
B．插座与其他用电器并联，若插座短路，电路中电路过大，会导致保险丝熔断，但此时保险丝完好。灯泡L1、L2同时熄灭，保险丝却完好，用试电笔检测插座的两孔，发现氖管均发光，此时可能是灯泡L1与零线连接处前面的零线断路。故B错误；
C．铁丝的熔点高，不容易熔断。若火线上的保险丝熔断了，不可以用铁丝代替。故C错误；
D．用灯泡L0取代保险丝接入电路，只闭合S1，此时L0和L1串联，L0和L1都发光但都比较暗，是因为串联分压，两盏灯两端的实际电压都小于额定电压，说明L1所在支路正常，故D正确。
故选D。
8. 如图所示，在探究电流通过导体时产生热量的多少跟什么因素有关的实验装置中，两个透明容器中分别接入了阻值均为5Ω的电阻丝R1和R2，将导线a和b接入电路进行实验，下列说法正确的是（ ）
A. 该实验装置在左右容器中可以密封着体积不相等的空气
B. 若将右侧的两个电阻并联都放入容器中，通过相同时间，容器中产生热量之比为2∶1
C. 该实验装置是利用U形管中液体的热胀冷缩来反应电阻丝放出热量的多少的
D. 右侧容器上方电阻的作用是使左右两侧的电阻不相等
【答案】B
【解析】
【详解】A．在探究电流通过导体时产生热量的多少跟什么因素有关的实验中，通过观察U形管中液面的高度差来判断电阻吸收的热量，因此该实验装置在左右容器中密封着质量相等的空气，故A错误；
B．若将右侧的两个电阻并联都放入容器中，把右侧的电阻看做一个整体，根究并联电路的电阻关系可知，其电阻为
此时左侧电阻和右侧电阻是串联的，则电流和通电时间都是相同的，根据焦耳定律公式可知，电流、通电时间相同，热量与电阻大小成正比，则产生的热量比值为
故B正确；
C．电流通过导体产生热量的多少不能直接观察，但容器中空气温度的变化会导致容器中空气体积的变化，即可以通过U形管中液面高度差的变化来反映电阻丝放出热量的多少，故C错误；
D．装置中一个的电阻与两个的电阻并联后再串联，右边容器中的通过电阻的电流是左侧通过电流的一半；右侧容器上方电阻与下方的5Ω的电阻并联，这样做的目的时控制电阻相同，通过左右两个电阻的电流不同，故D错误。
故选B。
9. 图甲是水果自动筛选装置的原理图，电源电压不变，R0为定值电阻，压敏电阻R的阻值随压力F 变化的关系图像如图乙所示，压敏电阻置于压力检测点处。当压力检测点受到的压力变大时，电路中的（ ）
A. 电压表的示数减小，电流表的示数增大
B. 电压表的示数增大，电流表的示数减小
C. 电压表和电流表的示数均减小
D. 电压表和电流表的示数均增大
【答案】D
【解析】
【详解】由图甲知压敏电阻R与定值电阻R0串联，电压表测量定值电阻两端的电压，电流表测定电路电流。当压力检测点受到的压力变大时时，压敏电阻受到的压力越大，由图象乙可知，压敏电阻的阻值越小，根据欧姆定律可知，电路中的电流越大，所以电流表示数增大。根据欧姆定律可知，定值电阻R0两端的电压增大，电压表的示数增大，故D符合题意，ABC不符合题意。
故D正确。
10. 如图所示的滑轮组，用300N的水平拉力F将水平地面上一个重为3600N的物体，在5s内匀速拉动2m，机械效率为80%，下列说法正确的是（ ）
A. 物体与地面的摩擦力为480NB. 拉力移动的速度为0.8m/s
C. 克服物体重力做功为7200JD. 拉力的功率为360W
【答案】D
【解析】
【详解】A．由题意可得，物体做匀速直线运动，处于平衡状态，拉力和摩擦力是一对平衡力，大小相等，方向相反，所以物体与地面的摩擦力大小为300N，故A错误；
B．由题意可得，动滑轮上有三股绳，物体移动2m，则绳子端移动的距离为3×2m=6m，则拉力移动的速度为
故B错误；
C．重力方向竖直向下，在力的方向上，物体没有移动，故重力不做功，故C错误；
D．由题意及可得，由上述分析可知拉力移动的速度为1.2m/s，拉力的功率为
故D正确。
故选D。
11. 两个完全相同的圆柱形容器放在水平桌面上，容器内盛有甲、乙两种不同的液体。先将实心物块A用一根不计质量的细杆压住浸没在甲液体中，然后取出A擦干后，将A放入乙液体中悬浮，A分别浸没在两容器中时液面相平，如图所示。下列判断中正确的是（ ）
A. 甲液体对容器底的压强小于乙液体对容器底的压强
B. A在甲液体中受到的浮力等于它在乙液体中受到的浮力
C. 装甲液体的容器对桌面的压力小于装乙液体的容器对桌面的压力
D. 撤走细杆，A静止时，装甲液体的容器对桌面的压强大于装乙液体的容器对桌面的压强
【答案】D
【解析】
【详解】A．由题意知，A需要在细杆的压力下，才能浸没在甲液体中，则没有细杆的压力，A会上浮，所以A的密度小于甲液体的密度。A放入乙液体中，悬浮，A的密度等于乙液体的密度，所以甲液体的密度大于乙液体的密度。A浸没时，两个容器中液面相平，即液体的深度相同，据知，甲液体对容器底的压强大于乙液体对容器底的压强，故A错误；
B．浸没时，A排开两种液体的体积相同，甲液体的密度大于乙液体的密度，据阿基米德原理知，A在甲液体中受到的浮力大于乙液体中受到的浮力，故B错误；
C．容器对桌面的压力等于容器自身重力、液体重力及A对液体的压力之和，两个容器完全相同，重力相等，A对液体的压力等于A所受的浮力，所以A对甲液体的压力大于对乙液体的压力，A在两种液体中排开液体的体积相同，浸没后，两种液体的液面相平，则两种液体的体积相等，甲液体的密度大于乙液体的密度，所以甲液体质量大于乙液体的质量，甲液体的重力大于乙液体的重力，所以装甲液体的容器对桌面的压力大于乙液体的容器对桌面的压力，故C错误；
D．撤走细杆，A会上浮，静止时，漂浮在甲液面。此时A所受的浮力等于自身重力。B在乙液体中悬浮，所受的浮力也等于自身的重力。两种液体对A的浮力相等，则A对两种液体的压力相等，此时容器对桌面的压力仍等于容器自身重力、液体的重力及A对液体的压力之和，所以装甲液体的容器对桌面的压力大于装乙液体的容器对桌面的压力，两容器的底面积相等，据知，装甲液体的容器对桌面的压强大于装乙液体的容器对桌面的压强，故D正确。
故选D。
12. 如图甲所示电路，电源电压不变，R1为定值电阻。电流表的量程为“0～0.6A”，电压表的量程为“0～15V”，滑动变阻器R2的最大阻值为80Ω。在保证电路元件安全的情况下，移动滑片，R2消耗的电功率P与电压表示数U的关系图像如图乙所示，下列说法正确的是（ ）
A. 定值电阻R1的阻值为10ΩB. 电压表的最小示数为12V
C. 电路消耗总功率的最大值为9WD. R1消耗功率的最大变化量为2.7W
【答案】ABD
【解析】
【详解】由图甲可知，定值电阻R1和滑动变阻器R2串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流；
A．由图乙可知，当R2两端的电压为13V时，R2消耗的电功率为6.5W，由P＝UI可知，此时电路中的电流为
由串联电路的电压特点和欧姆定律可知，电源电压为
①
当R2两端的电压为15V时，R2消耗的电功率为4.5W，由P＝UI可知，此时电路中的电流为
由串联电路的电压特点和欧姆定律可知，电源电压为
②
联立①②解得R1＝10Ω，U＝18V，故A正确；
B．由串联电路的分压原理可知，滑动变阻器接入电路的电阻最小时，电压表的示数最小，由欧姆定律可知，此时电路中的电流最大，因为电流表的量程为0~0.6A，所以电路中的最大电流I大＝0.6A，此时电压表的示数，即定值电阻R2两端的电压为
故B正确；
C．由B可知，电路中的最大电流I大＝0.6A，则电路消耗总功率的最大值为
故C错误；
D．由B可知，滑动变阻器接入电路的电阻最小时，电路中的电流最大为I大＝0.6A，由欧姆定律可知，此时滑动变阻器接入电路的最小阻值为
滑动变阻器接入电路的电阻最大时，滑动变阻器两端的电压最大，因为电压表的量程为0~15V，因此滑动变阻器两端的最大电压U2大＝15V，由串联电路的电压特点可知，此时定值电阻R1两端的电压为
此时电路中的电流为
滑动变阻器接入电路的最大阻值为
滑动变阻器消耗的电功率为
由上式可得，当R2＝R1＝10Ω时，滑动变阻器消耗的电功率最大，而滑动变阻器允许接入电路的阻值范围为20~50Ω，则当R2小＝20Ω时，此时电路中的电流I大＝0.6A，滑动变阻器消耗的电功率为
当R2大＝50Ω时，电路中的电流为I大＝0.3A，滑动变阻器消耗的电功率为
则滑动变阻器R2消耗功率的最大变化量
故D正确。
故选ABD。
二、填空题（共4小题，每空1分，共8分）
13. 科技改变生活，“擦窗机器人”工作时，真空泵将吸盘内的空气抽出，在 ________的作用下，擦窗机器人被“吸”在玻璃上；北斗卫星导航系统是我国自主研制的卫星定位与通信系统，它采用 ________为汽车导航。
【答案】 ①. 大气压 ②. 电磁波
【解析】
【详解】[1]真空泵将吸盘内的空气抽出，里面的压强减小，在大气压的作用下，擦窗机器人被“吸”在玻璃上。
[2]电磁波可以在真空中传播，北斗卫星导航系统采用电磁波为汽车导航。
14. 在标准大气压下，使用煤气灶将2kg水从20℃加热到沸腾，该煤气灶烧水的效率是80%，此过程需要完全燃烧 __________kg的煤气，这是通过 ________的方式增加了水的内能。[c水=4.2×103J/（kg•℃），q煤气=4.2×107J/kg]
【答案】 ①. 0.02 ②. 热传递
【解析】
【详解】[1][2]煤气燃烧让出热量，水吸收热量，这是通过热传递的方式增加了水的内能；在标准大气压下，使用煤气灶将2kg水从20℃加热到沸腾时，水所吸收的热量为
由题意可得，煤气灶释放的热量的为
由热值计算公式Q=qm可得，此过程需要完全燃烧的煤气为
15. 某小区因暴雨引起车库积水，部分车辆被淹。小帅同学看到新闻后，设计了如图所示车库积水自动报警器，金属块A和B分别固定在车库地面附近适当高处，若车库积水水面到达B处时，控制电路接通，此时工作电路中的 _______（选填“灯亮”或“铃响”），通电螺线管上方为 _____（选填“N”或“S”）极。
【答案】 ①. 铃响 ②. N
【解析】
【详解】[1]由图示知，车库积水水面到达B处时，水是导体，将金属块A和B接通，电磁铁中有电流通过，将衔铁吸下，电铃接通，铃响发出报警。
[2]由图示知，电磁铁有电流通过时，电流由下端流入，上端流出，据安培定则知，电磁铁的N极在上端。
16. 如图所示，木板B在F=10N的水平拉力作用下，沿水平方向做匀速直线运动，此时弹簧测力计的示数是4N，物体B受到地面的摩擦力是 _____N，当F增大到12N时，木块B受到A的滑动摩擦力是 _____N。
【答案】 ①. 6 ②. 4
【解析】
【详解】[1]木板B在F=10N的水平拉力作用下，沿水平方向做匀速直线运动，则在水平方向上，它受到的拉力、A对它向左的滑动摩擦力、地面对它向左的滑动摩擦力，三个力平衡，所以，物体B受到地面的摩擦力是
f地=F-f=10N-4N=6N
[2]当F增大到12N时，木块A对木板B的压力及接触面的粗糙程度都没有发生改变，所以，木板B对木块A的滑动摩擦力不变，仍为4N；木板B对木块A的滑动摩擦力和木块B受到的A的滑动摩擦力是一对相互作用力，所以，木块B受到的A的滑动摩擦力是4N。
三、作图题（共2小题，每小题2分，共4分）
17. 如图所示，S'是点光源S在平面镜中所成的像，S发出的一条光线经平面镜反射后恰好射向凹透镜右侧虚焦点F。要求：
（1）画出点光源S；
（2）补充入射光线；
（3）画出反射光线经过凹透镜的折射光线。
【答案】
【解析】
【详解】平面镜成像时，像与物体关于镜面是对称，据此作出发光点S；由图可知，像与反射光线的连线与镜面的交点为反射点，连接S和反射点，该光线为入射光线；延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴，如图所示：
18. “节约用水，人人有责”。图甲是用水后及时关闭水龙头时的情景。在图乙的示意图中画出施加在A点的最小动力F1及动力臂L1。
【答案】见解析
【解析】
【详解】在阻力、阻力臂不变的情况下，动力最小，则动力臂最长，阻力的方向已标出，所以动力的方向应该向下，连接支点O与A点，过点作OA的垂线就得到在A点施加的最小动力F1，OA即为动力臂L1，如下图所示
四、实验题（共4小题，每空1分，共20分 ）
19. 小聪同学做了“探究冰熔化时温度的变化规律”的实验，实验装置如图甲所示：
（1）实验时采用“水浴法”加热，试管里装入适量的______（选填“碎冰”或“大冰块”）。
（2）如图乙是根据实验记录绘制的温度随时间变化的图像，图像中a点的内能______（选填“大于”“小于”或“等于”）b点的内能；由图像可知BC段的物质处于______状态。
（3）试管中冰完全熔化后，持续加热得到图像中的DE段，这段时间内图甲试管中的水______（选填“能”或“不能”）沸腾。
【答案】 ①. 碎冰 ②. 小于 ③. 固液共存 ④. 不能
【解析】
【详解】（1）[1]实验时采用“水浴法”加热，试管里装入适量的碎冰，有利于冰受热均匀，测得的数据更准确。
（2）[2][3]由图像可知，BC段的物质温度不变，说明冰正在熔化，处于固液共存状态；冰熔化时需要从外界吸收热量，内能增大，所以，图像中a点的内能小于b点的内能。
（4）[4]试管中冰完全熔化后，持续加热，烧杯中的水会沸腾，沸腾时温度保持在沸点不变；试管中的水从烧杯的水中吸热，温度达到沸点后，由于和烧杯中的水没有温度差，不能继续吸热，所以试管中的水不能沸腾，只能温度持续保持在沸点不变。
20. 小明同学利用光具座、凸透镜、蜡烛、光屏等实验器材探究凸透镜成像的规律：
（1）如图甲所示，小明将一束平行光正对凸透镜，移动光屏，直到光屏上形成一个最小最亮的光斑，该凸透镜的焦距为 _________cm；
（2）小明将蜡烛移至光具座20cm刻度线处，如图乙所示，移动光屏，直到烛焰在光屏上成清晰的像，则该像是倒立、_______的实像；
（3）在图乙所示实验情形下，如果保持凸透镜和光屏的位置不变，将蜡烛适当远离凸透镜，发现光屏上烛焰的像变得模糊不清，此现象可以体现 ________（选填“近视眼”或“远视眼”）的成像情况；
（4）在图乙所示实验情形下，将凸透镜换成平面镜，可以在光具座的 _______cm刻度线处成一个等大的虚像。
【答案】 ①. 10.0 ②. 缩小 ③. 近视眼 ④. 80
【解析】
【详解】（1）[1]平行于主光轴的光线经凸透镜折射后，会聚在主光轴上一点，这点是凸透镜的焦点，焦点到光心的距离是凸透镜的焦距，由图甲可知凸透镜位于刻度尺20cm处，光屏即焦点的位置位于刻度尺30cm处，所以凸透镜的焦距是
f=30.0cm-20.0cm=10.0cm
（2）[2]小明将蜡烛移至光具座20cm刻度线处，如图乙所示，此时物距为
u=50cm-20cm-30cm>2f
由凸透镜成像规律可知成倒立、缩小的实像。
（3）[3]在如图乙所示实验情形下，如果保持凸透镜和光屏的位置不变，将蜡烛适当远离凸透镜，物距增大，根据凸透镜成实像时，物远像近像变小的规律可知，此时像成在光屏的前面，而近视眼的成像情况就是像成在视网膜前方，所以可以体现近视眼的成像情况。
（4）[4]由平面镜成像的规律可知，平面镜成正立、等大的虚像，像与物到平面镜的距离相等，由图中的位置关系可知换成平面镜后蜡烛到平面镜的距离是30cm，那么像距离平面镜也应该为30cm，平面镜的位置在50cm刻度线处，故可知会在光具座的80cm的刻度处成一个等大的虚像。
21. 小明想知道酱油的密度，于是他和小华用天平和量筒做了如下实验：
（1）将天平放在水平台上，把游码移到标尺左端的 _________处，发现指针指在分度盘的右侧，要使横梁平衡，应将平衡螺母向 _____（选填“右”或“左”）调。
（2）用天平测出空烧杯的质量为16g，在烧杯中倒入适量的酱油，测出烧杯和酱油的总质量如图甲所示，将烧杯中的酱油全部倒入量筒中，酱油的体积如图乙所示，则烧杯中酱油的质量为 _______g，酱油的密度为 _________kg/m3。
（3）小明用这种方法测出的酱油密度会 _______（选填“偏大”或“偏小”）。
（4）小华不小心将量筒打碎了，老师说只用天平也能测量出酱油的密度。于是小华添加两个完全相同的烧杯和适量的水，设计了如下实验步骤：
①调好天平，用天平测出空烧杯质量为m0。
②将一个烧杯装满水，用天平测出烧杯和水的总质量为m1。
③用另一个烧杯装满酱油，用天平测出烧杯和酱油的总质量为m2。
④则酱油的密度表达式ρ=_________。（用已知和测量出的物理量符号表示，已知水的密度为ρ水）
【答案】 ①. 零刻度线 ②. 左 ③. 46 ④. 1.15×103 ⑤. 偏大 ⑥.
【解析】
【详解】（1）[1][2]天平的使用，将天平放在水平台上，把游码放在标尺左端零刻线处，天平的调节移动平衡螺母使指针指在分度盘的中央，若发现指针不指中央，则指针偏左平衡螺母向右调节，指针偏右平衡螺母向左调节，所以发现指针指在分度盘的右侧，要使横梁平衡，应将平衡螺母向左调。
（2）[3][4]在天平的标尺上，1g之间有5个小格，一个小格代表的质量是0.2g，即天平的分度值为0.2g，烧杯和酱油的总质量是
空烧杯的质量为16g，则烧杯中酱油的质量为
量筒中酱油的体积为40mL，则酱油的密度为
（3）[5]小明不可能把烧杯内的酱油全部倒入量筒内，导致测量的酱油的体积偏小，由公式知，密度测量结果偏大。
（4）④[6]烧杯中水的质量
烧杯中酱油的质量
由于两个烧杯完全相同，则水和酱油的体积相等，根据可得
解得酱油的密度
22. 某物理实验小组正在使用“伏安法”测量未知电阻Rx的阻值，实验电路如图甲所示（电源电压3V）。
（1）请你用笔画线代替导线，将图甲中电路连接完整，导线不得交叉；闭合开关S前，应将滑动变阻器滑片P移到最右端；_______
（2）闭合开关后，发现电流表无示数，电压表有示数且示数接近3V，则电路故障原因可能是 _________；
（3）排除故障后，当滑片移到某一位置时，电压表示数1.6V，电流表示数如图乙所示，其读数为 _________A，则未知电阻Rx=_______Ω；
（4）利用图甲实验器材还能完成下列探究实验 _____（选填“A”或“B”）；
A．探究电流与电压的关系 B．探究电流与电阻的关系。
（5）实验中电流表突然损坏，小组同学经过讨论设计了一种实验方案也可测出Rx的阻值。电路如图丙所示，电源电压未知且恒定不变，a、b为滑动变阻器左右两个端点，滑动变阻器最大阻值为Rmax。实验步骤如下：
①闭合开关S，滑片p移到a端时，读出电压表示数为U1；
②闭合开关S，滑片P移到b端时，读出电压表示数为U2；
③待测电阻Rx=____________________（用已知和测量出物理量符号表示）。
【答案】 ① ②. Rx断路 ③. 0.16 ④. 10 ⑤. A ⑥.
【解析】
【详解】（1）[1]电源电压3V，所以电压表选用0~3V的量程与定值电阻并联，如下图所示：

（2）[2]电流表无示数可能是电路断路；电压表示数接近3V，等于电源电压，说明电压表与电源两端相连，所以故障可能为定值电阻Rx断路。
（3）[3][4]由图乙可知，电流表的量程为0~0.6A，分度值为0.02A，电流为0.16A，由欧姆定律可知，未知电阻的阻值为
（4）[5]根据控制变量法可知利用本实验器材还能完成探究电流与电压的关系，故B不符合题意，A符合题意。
故选A。
（5）[6]闭合开关S，滑片P移到a端时，读出电压表示数为U1，电压表测电源电压U1；闭合开关S，滑片P移到b端时，读出电压表示数为U2，变阻器的最大电阻与定值电阻串联，由串联电路电压的规律，变阻器的电压为
U滑=U1-U2
由欧姆定律，电路中的电流为
根据串联电路的规律和欧姆定律得待测电阻为
五．计算题（共2小题，23题5分，24题7分，共12分）
23. 双轮平衡车越来越受到人们的喜爱。如图所示，质量为45kg的小丹丹驾驶平衡车在平直的路面上匀速行驶，5min内通过的路程是1050m，已知平衡车的质量为10kg，轮胎与地面的总接触面积为25cm2，求：
（1）5min内小丹丹驾驶平衡车的速度为多少m/s；
（2）小丹丹驾驶平衡车时，平衡车对水平地面的压强；
（3）若在5min匀速行驶过程中平衡车输出的功率为140W，则平衡车在行驶过程中受到的阻力。

【答案】（1）3.5m/s；（2）2.2×105Pa；（3）40N
【解析】
【详解】解：（1）5min内小丹丹驾驶平衡车的速度为
（2）平衡车对水平地面的压力
平衡车对水平地面的压强
（3）根据公式P=Fv可得，平衡车在行驶过程中受到的牵引力
平衡车匀速行驶，受到的阻力和牵引力是一对平衡力，大小相等
f=F=40N
答：（1）5min内小丹丹驾驶平衡车的速度为3.5m/s；
（2）小丹丹驾驶平衡车时，平衡车对水平地面的压强为2.2×105Pa；
（3）若在5min匀速行驶过程中平衡车输出的功率为140W，则平衡车在行驶过程中受到的阻力为40N。
24. 如图甲所示是小明抽奖抽到的多功能养生壶，图乙是该品牌养生壶简化电路图，表是该电器的相关参数。求：
（1）养生壶处于低温挡工作时，电路中的电流大小为多少？
（2）R1的阻值为多少Ω？
（3）小明家的电能表上标有“3600revs/（kW•h）”的字样，他将家中的其它用电器都与电源断开，仅让该养生壶在高温挡下工作，观察100s内电能表的转盘转了100revs。则当时的实际电压为多少伏？
【答案】（1）1.25A；（2）88Ω；（3）200V
【解析】
【详解】解：（1）由题意及P=UI可得，养生壶处于低温挡工作时，电路中的电流大小为
（2）当S2接A，S1闭合时，R2被短路，只有电阻R1接入电路，由题意及可得，养生壶处于中温挡

（3）当开关S1闭合、S2接B时，电阻R1、R2并联，电路中总电阻最小，由可得，此时养生壶为高温挡

由题意可得，仅让该养生壶在高温挡下工作时，所消耗的电能为
由可得，电路中的实际功率为
由可得，电路中的实际电压为
答：（1）养生壶处于低温挡工作时，电路中的电流大小为1.25A；
（2）R1的阻值为88Ω；
（3）当时的实际电压为200V。项目
参数
低温挡功率（W）
275
中温挡功率（W）
550
高温挡功率（W）
1210
容积（L）
1
