苏科版九年级全册1 初识家用电器和电路同步训练题

这是一份苏科版九年级全册1 初识家用电器和电路同步训练题，文件包含131初识家用电器和电路专题训练六大题型原卷版docx、131初识家用电器和电路专题训练六大题型解析版docx等2份试卷配套教学资源，其中试卷共31页， 欢迎下载使用。

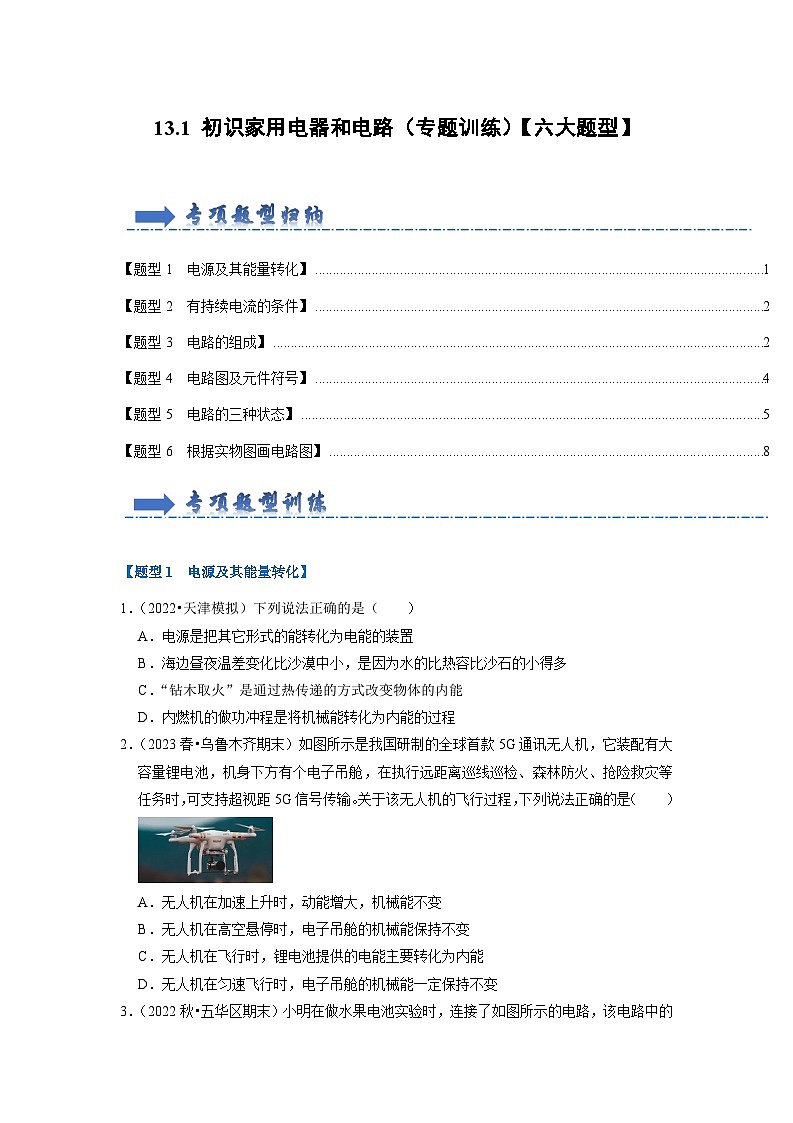

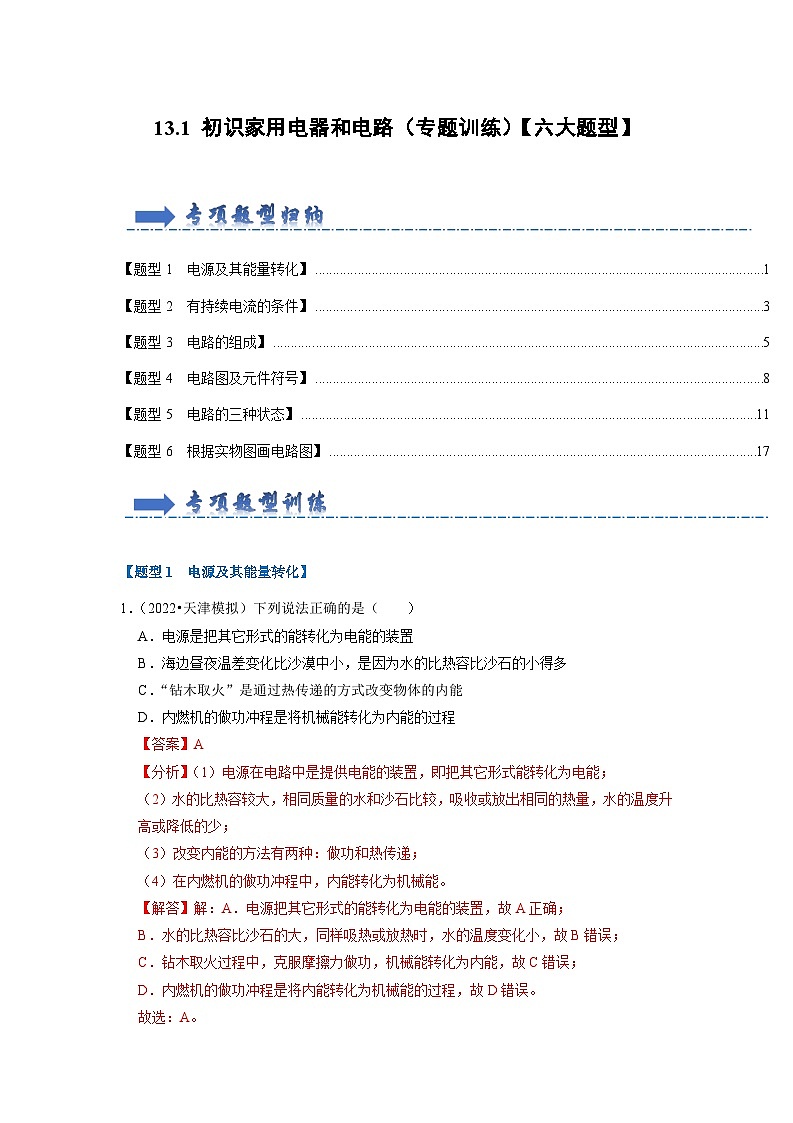

\l "_Tc5338" 【题型1 电源及其能量转化】1
\l "_Tc31833" 【题型2 有持续电流的条件】2
\l "_Tc846" 【题型3 电路的组成】2
\l "_Tc31833" 【题型4 电路图及元件符号】4
\l "_Tc846" 【题型5 电路的三种状态】5
\l "_Tc846" 【题型6 根据实物图画电路图】8
\l "_Tc5338" 【题型1 电源及其能量转化】
1．（2022•天津模拟）下列说法正确的是（ ）
A．电源是把其它形式的能转化为电能的装置
B．海边昼夜温差变化比沙漠中小，是因为水的比热容比沙石的小得多
C．“钻木取火”是通过热传递的方式改变物体的内能
D．内燃机的做功冲程是将机械能转化为内能的过程

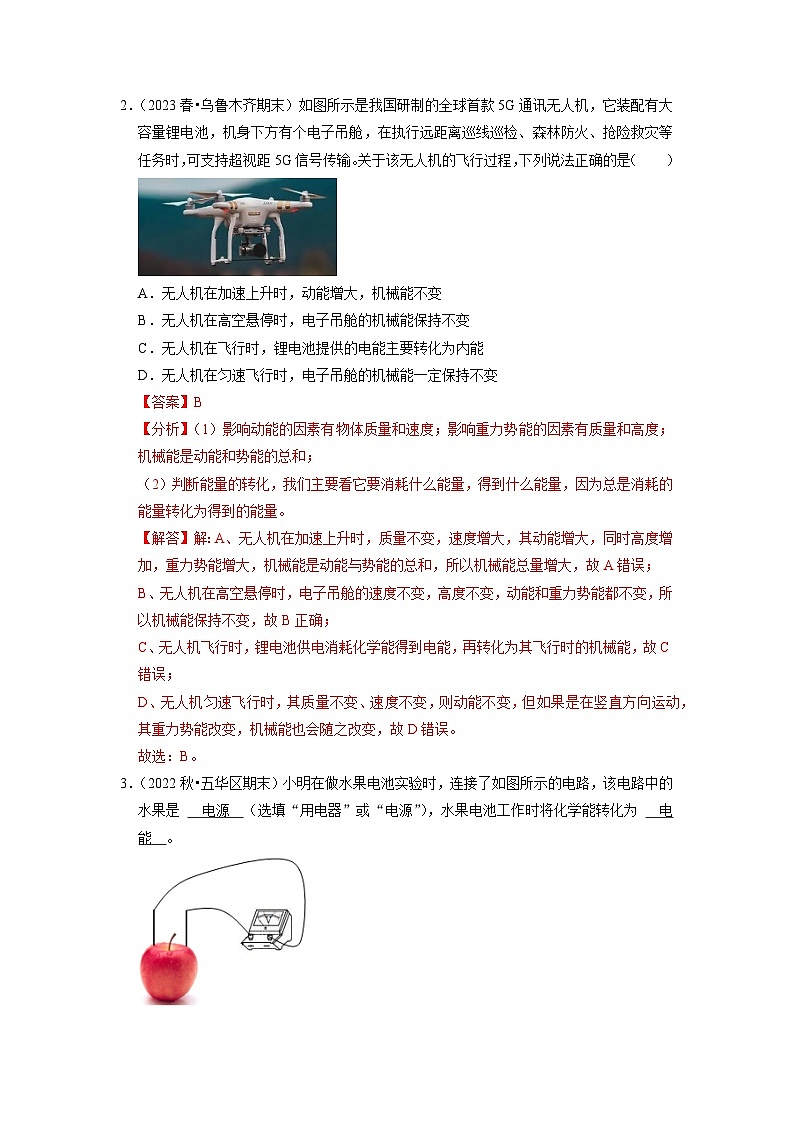

2．（2023春•乌鲁木齐期末）如图所示是我国研制的全球首款5G通讯无人机，它装配有大容量锂电池，机身下方有个电子吊舱，在执行远距离巡线巡检、森林防火、抢险救灾等任务时，可支持超视距5G信号传输。关于该无人机的飞行过程，下列说法正确的是（ ）
A．无人机在加速上升时，动能增大，机械能不变
B．无人机在高空悬停时，电子吊舱的机械能保持不变
C．无人机在飞行时，锂电池提供的电能主要转化为内能
D．无人机在匀速飞行时，电子吊舱的机械能一定保持不变

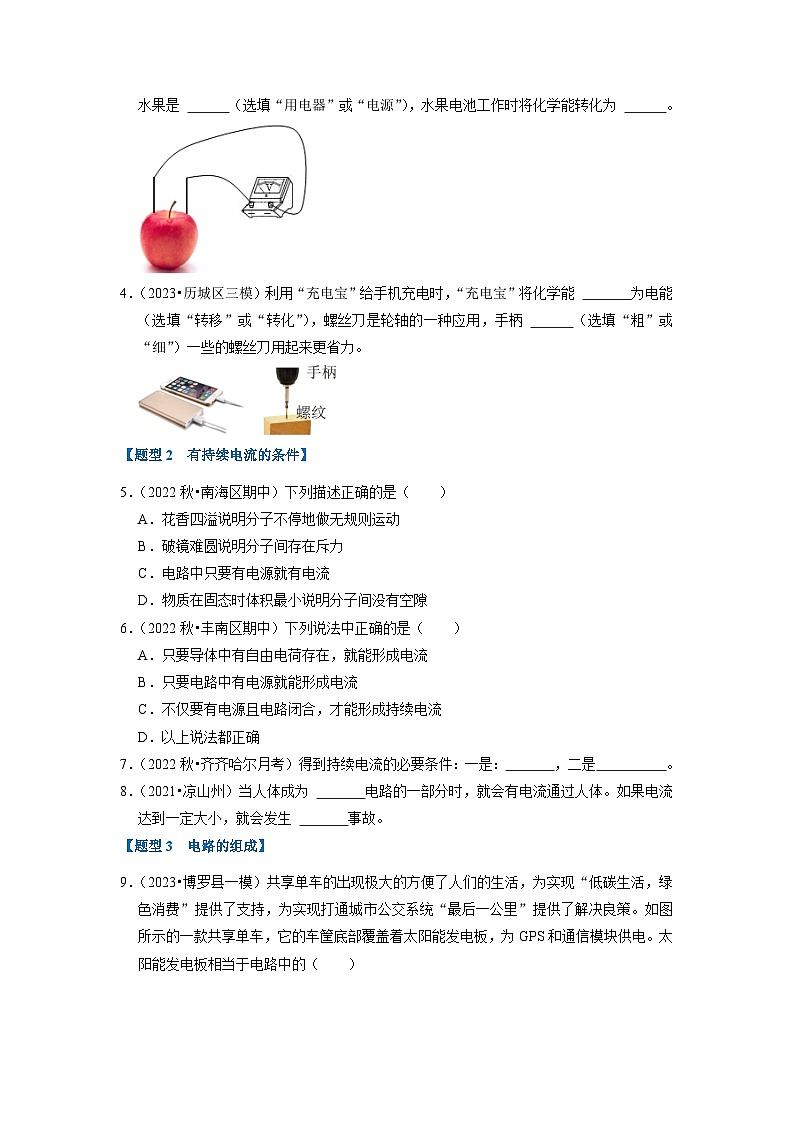

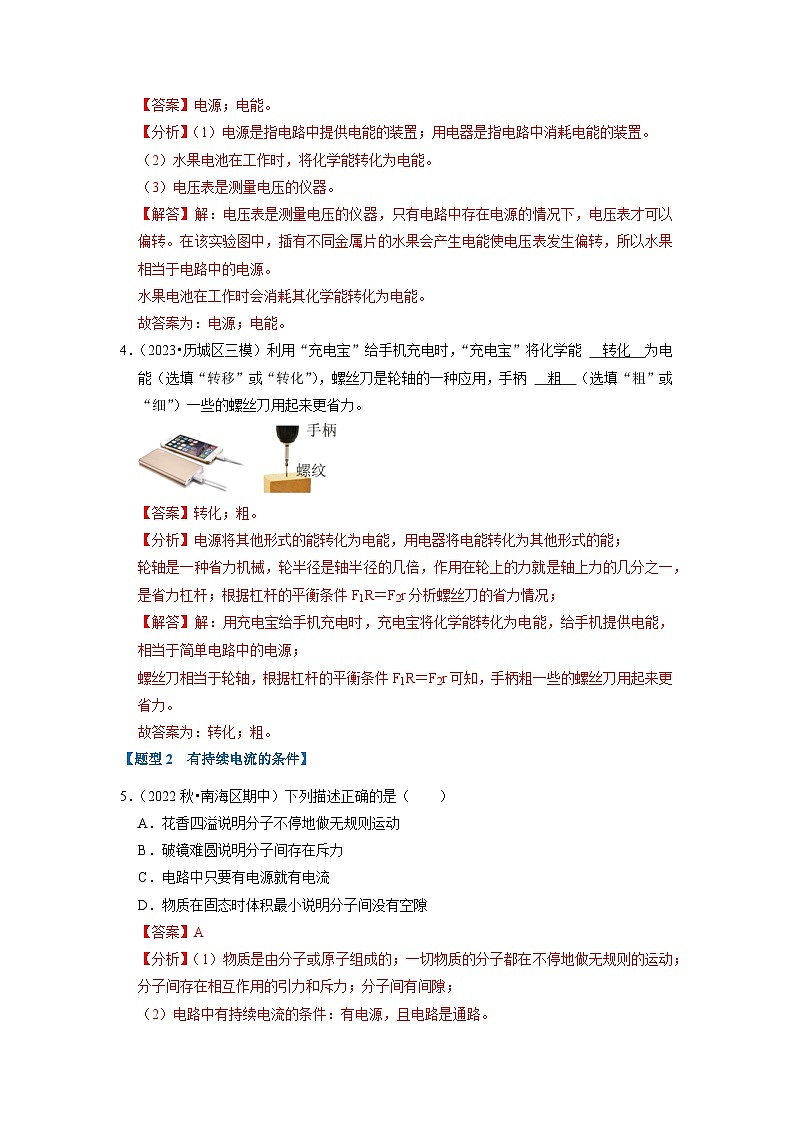

3．（2022秋•五华区期末）小明在做水果电池实验时，连接了如图所示的电路，该电路中的水果是 （选填“用电器”或“电源”），水果电池工作时将化学能转化为 。
4．（2023•历城区三模）利用“充电宝”给手机充电时，“充电宝”将化学能 为电能（选填“转移”或“转化”），螺丝刀是轮轴的一种应用，手柄 （选填“粗”或“细”）一些的螺丝刀用起来更省力。
\l "_Tc31833" 【题型2 有持续电流的条件】
5．（2022秋•南海区期中）下列描述正确的是（ ）
A．花香四溢说明分子不停地做无规则运动
B．破镜难圆说明分子间存在斥力
C．电路中只要有电源就有电流
D．物质在固态时体积最小说明分子间没有空隙
6．（2022秋•丰南区期中）下列说法中正确的是（ ）
A．只要导体中有自由电荷存在，就能形成电流
B．只要电路中有电源就能形成电流
C．不仅要有电源且电路闭合，才能形成持续电流
D．以上说法都正确
7．（2022秋•齐齐哈尔月考）得到持续电流的必要条件：一是： ，二是 。
8．（2021•凉山州）当人体成为 电路的一部分时，就会有电流通过人体。如果电流达到一定大小，就会发生 事故。
\l "_Tc846" 【题型3 电路的组成】

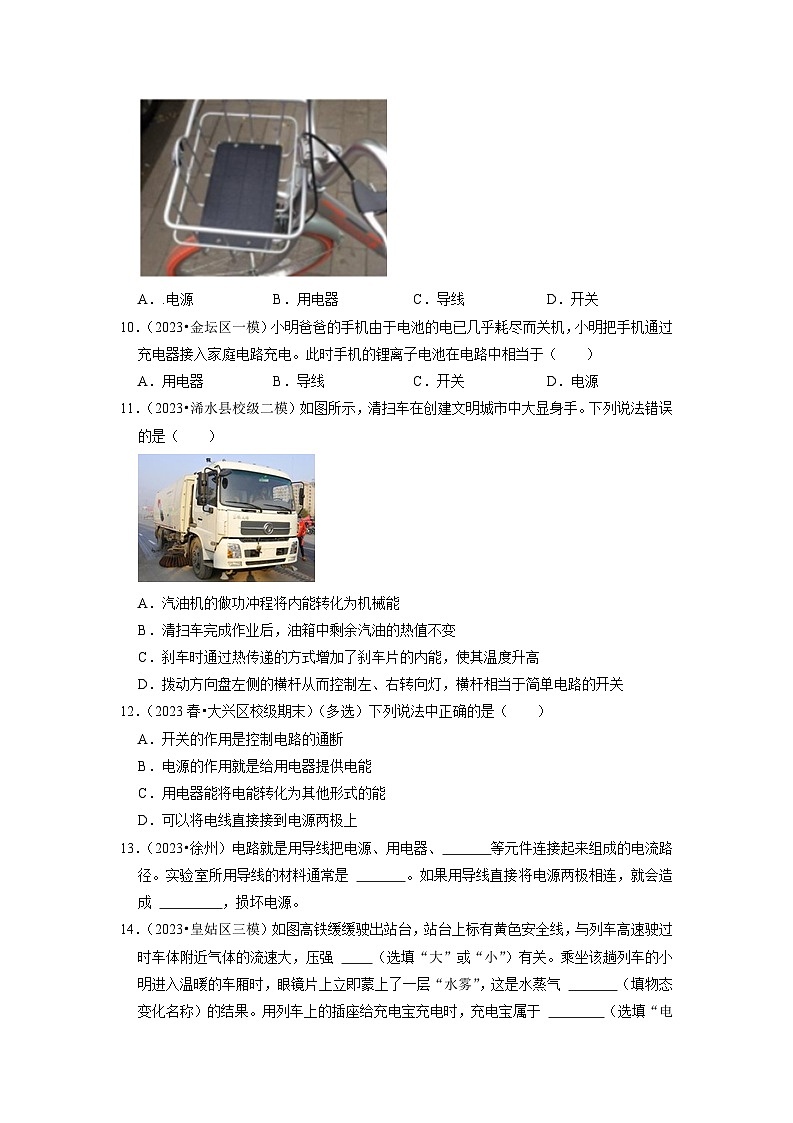

9．（2023•博罗县一模）共享单车的出现极大的方便了人们的生活，为实现“低碳生活，绿色消费”提供了支持，为实现打通城市公交系统“最后一公里”提供了解决良策。如图所示的一款共享单车，它的车筐底部覆盖着太阳能发电板，为GPS和通信模块供电。太阳能发电板相当于电路中的（ ）
A．.电源B．用电器C．导线D．开关
10．（2023•金坛区一模）小明爸爸的手机由于电池的电已几乎耗尽而关机，小明把手机通过充电器接入家庭电路充电。此时手机的锂离子电池在电路中相当于（ ）
A．用电器B．导线C．开关D．电源
11．（2023•浠水县校级二模）如图所示，清扫车在创建文明城市中大显身手。下列说法错误的是（ ）
A．汽油机的做功冲程将内能转化为机械能
B．清扫车完成作业后，油箱中剩余汽油的热值不变
C．刹车时通过热传递的方式增加了刹车片的内能，使其温度升高
D．拨动方向盘左侧的横杆从而控制左、右转向灯，横杆相当于简单电路的开关
12．（2023春•大兴区校级期末）（多选）下列说法中正确的是（ ）
A．开关的作用是控制电路的通断
B．电源的作用就是给用电器提供电能
C．用电器能将电能转化为其他形式的能
D．可以将电线直接接到电源两极上
13．（2023•徐州）电路就是用导线把电源、用电器、 等元件连接起来组成的电流路径。实验室所用导线的材料通常是 。如果用导线直接将电源两极相连，就会造成 ，损坏电源。
14．（2023•皇姑区三模）如图高铁缓缓驶出站台，站台上标有黄色安全线，与列车高速驶过时车体附近气体的流速大，压强 （选填“大”或“小”）有关。乘坐该趟列车的小明进入温暖的车厢时，眼镜片上立即蒙上了一层“水雾”，这是水蒸气 （填物态变化名称）的结果。用列车上的插座给充电宝充电时，充电宝属于 （选填“电源”或“用电器”）。
\l "_Tc31833" 【题型4 电路图及元件符号】
15．（2021秋•横县期中）画电路图时，如图所示图形符号表示的是（ ）
A．电源B．开关C．导线D．灯泡
16．（2022秋•安宁区校级期中）如图所示，图中箭头表示接好的电路的电流方向，A、B、C三处分别接有电源、电铃和电灯，则根据电流方向可知电源应接在（ ）
A．A、B、C三处任意一处都可以 B．只能A处
C．只能B处 D．只能C处
17．（2021秋•城西区校级期中）下列电路图正确的是（ ）
A．B．
C．D．
18．（2022秋•祥符区校级月考）下列电路图中，连接正确的是（ ）
A．B．
C．D．
19．（2021秋•邵东市校级月考）画出下列元件的电路符号：
电阻 电流表 开关 滑动变阻器 电动机 。
20．（2023•博罗县校级一模）请将电源、电流表，电压表三个元件的符号填入图电路的虚线框内，并将电路补充完整。要求：开关S闭合后，电流方向如图丙所示，移动滑动变阻器的滑片P，小灯泡L变亮时，电压表的示数变小。
21．（2022秋•宿迁期末）请在图中根据标出的电流方向，从电池组、电流表、电压表三个元件符号中选出两个，并分别填入电路的空缺处。填入后要求：①闭合开关，小灯泡L1和L2都能发光；②小灯泡L1和L2并联起来。
\l "_Tc846" 【题型5 电路的三种状态】
22．（2023•朝天区模拟）在如图所示的电路中，正确的说法是（ ）
A．S1、S2都断开，L1、L2都发光
B．S1、S2都闭合，L1、L2都发光
C．闭合S1断开S2，L1发光，L2不发光
D．闭合S2断开S1，L1、L2都发光
23．（2023•南开区三模）在如图所示的电路中，当开关S闭合时；灯L1、L2均不亮。某同学用一根导线去查找电路的故障。他将导线先并联接在灯L1两端时发现灯L2亮，灯L1不亮，然后将导线并联接在灯L2两端时发现两灯均不亮。由此可以判断（ ）
A．灯L1断路B．灯L1短路C．灯L2断路D．灯L2短路
24．（2023•宽城区模拟）如图所示是具有报警功能的文物展示台，该展示台由木板、弹簧、金属片A、B、C和报警电路组成。当物品搬离展示台时，金属片B在弹力作用下与金属片A、C分开。此时（ ）
A．灯不亮 电铃不响B．灯不亮 电铃响
C．灯亮 电铃不响D．灯亮 电铃响
25．（2023•武汉模拟）如图所示，将一根自动铅笔的笔芯直接放在一节干电池的两极间；过一段时间，搭在笔芯上的火柴能燃烧起来。此时，该电路的状态为（ ）
A．通路B．开路C．短路D．断路
26．（2022秋•历城区校级月考）（多选）如图所示电路，下列说法正确的是（ ）
A．当断开S1、断开S2时，电路处于开路状态
B．当闭合S1，断开S2时，L1和L2都发光
C．当断开S1，闭合S2时，L1和L2都发光
D．当闭合S1，闭合S2时，L1和L2都发光
27．（2023•兴仁市校级模拟）石墨炸弹是一种用来破坏敌方供电设施的武器，这种炸弹爆炸时不会造成人员伤亡，而是在空中散布大量极细的石墨丝，飘落到供电设备上会造成电路 （选填“断路”或“短路”），从而使供电系统瘫痪。
28．（2023•巴音郭楞州一模）2022年11月19日23时08分，我国“长二F火箭”成功将神舟十五号飞船送入预定轨道，完成与空间站的顺利对接。
（1）加速升空的过程中，火箭受到的推力 （选填“大于”“小于”或“等于”）火箭的重力，火箭的机械能 （选填“守恒”或“不守恒”）。随着燃料不断消耗，火箭的惯性 （选填“变大”“不变”或“变小”）。
（2）对接过程中，神舟十五号飞船与空间站的相对速度逐渐变 （选填“大”或“小”）。对接完成后，空间站在轨道上做 （选填“直线”或“曲线”）运动。
（3）航天员在太空舱内可选用 （选填“哑铃”或“弹力带”）进行日常力量训练。在失重环境下，不宜使用铅笔，因为铅芯断裂后可能会飞入电器内部造成 （选填“短路”或“断路”）故障。
29．（2023•建昌县模拟）在空间站失重环境下，书写也并非易事。如果用铅笔书写，飞溅的铅笔芯颗粒（石墨材料）导电性能极佳，进入电器会导致电路发生 故障。如果用钢笔书写，墨水不会自动往下流，导致书写断断续续。为此，我国设计出如图甲所示的“太空圆珠笔”，书写过程中，笔尖与纸张的摩擦类型属于滚动摩擦，笔芯内氮气的密度 （变大、变小或不变）。2021年9月的“开学第一课’，航天员刘伯明在空间站用毛笔写下了“理想”二字，如图乙所示，书写过程中墨汁附着在毛笔上并没有四处飞溅，从分子角度而言，这是因为 。
30．（2022秋•邗江区期末）如图所示是一种课间音乐定时播放装置的原理图，“播放器”是有电流通过时会播放音乐的装置。定时器开关应该安装在 导线上（选填“a”或“b”）。当该装置定时播放音乐时，定时器开关应处于 状态，此时通过指示灯的电流
（选填“大于”、“等于”或“小于”）通过播放器的电流。
\l "_Tc846" 【题型6 根据实物图画电路图】
31．（2023•武汉模拟）下列电路图中，与实物电路对应的是（ ）
A． B． C． D．
32．（2023•河西区二模）选项图中的电路图，与如图所示的实物电路对应的是（ ）
A．B．
C．D．
33．（2023•青羊区模拟）下列电路图中，与如图所示的实物电路对应的是（ ）
A．B．
C．D．
34．（2023•亭湖区校级模拟）请根据图中所示的实物图，在虚线框中画出对应的电路图。
35．（2023•东莞市校级一模）请根据如图所示的实物图，请画出对应的电路图。
36．（2023春•零陵区期中）请将如图实际电路对应的电路图画在方框里。
37．（2022秋•南岳区期末）根据图1所示的实际电路，在图2的虚线框内画出电路图。
