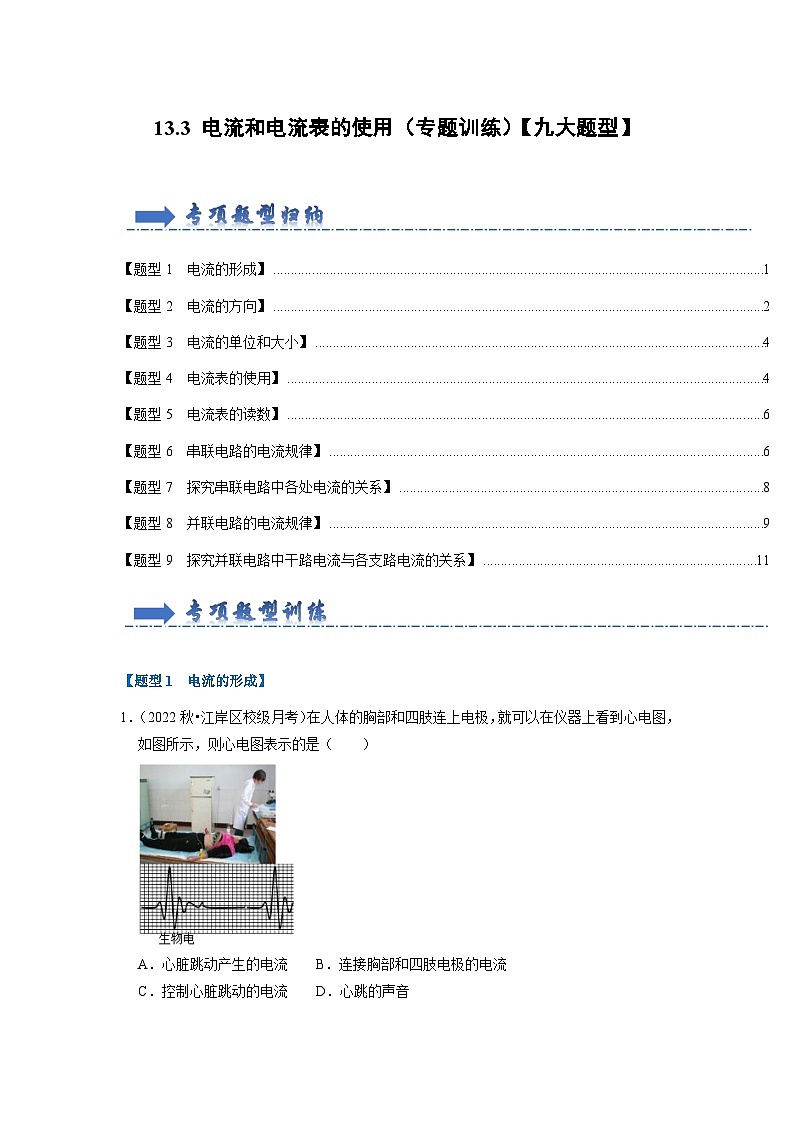

苏科版九年级全册第十三章 电路初探3 电流和电流表的使用同步训练题

这是一份苏科版九年级全册第十三章 电路初探3 电流和电流表的使用同步训练题，文件包含133电流和电流表的使用专题训练九大题型原卷版docx、133电流和电流表的使用专题训练九大题型解析版docx等2份试卷配套教学资源，其中试卷共35页， 欢迎下载使用。

\l "_Tc5338" 【题型1 电流的形成】1
\l "_Tc31833" 【题型2 电流的方向】2
\l "_Tc846" 【题型3 电流的单位和大小】4
\l "_Tc31833" 【题型4 电流表的使用】4
\l "_Tc846" 【题型5 电流表的读数】6
\l "_Tc846" 【题型6 串联电路的电流规律】6
\l "_Tc31833" 【题型7 探究串联电路中各处电流的关系】8
\l "_Tc846" 【题型8 并联电路的电流规律】9
\l "_Tc846" 【题型9 探究并联电路中干路电流与各支路电流的关系】11
\l "_Tc5338" 【题型1 电流的形成】
1．（2022秋•江岸区校级月考）在人体的胸部和四肢连上电极，就可以在仪器上看到心电图，如图所示，则心电图表示的是（ ）
A．心脏跳动产生的电流B．连接胸部和四肢电极的电流
C．控制心脏跳动的电流 D．心跳的声音

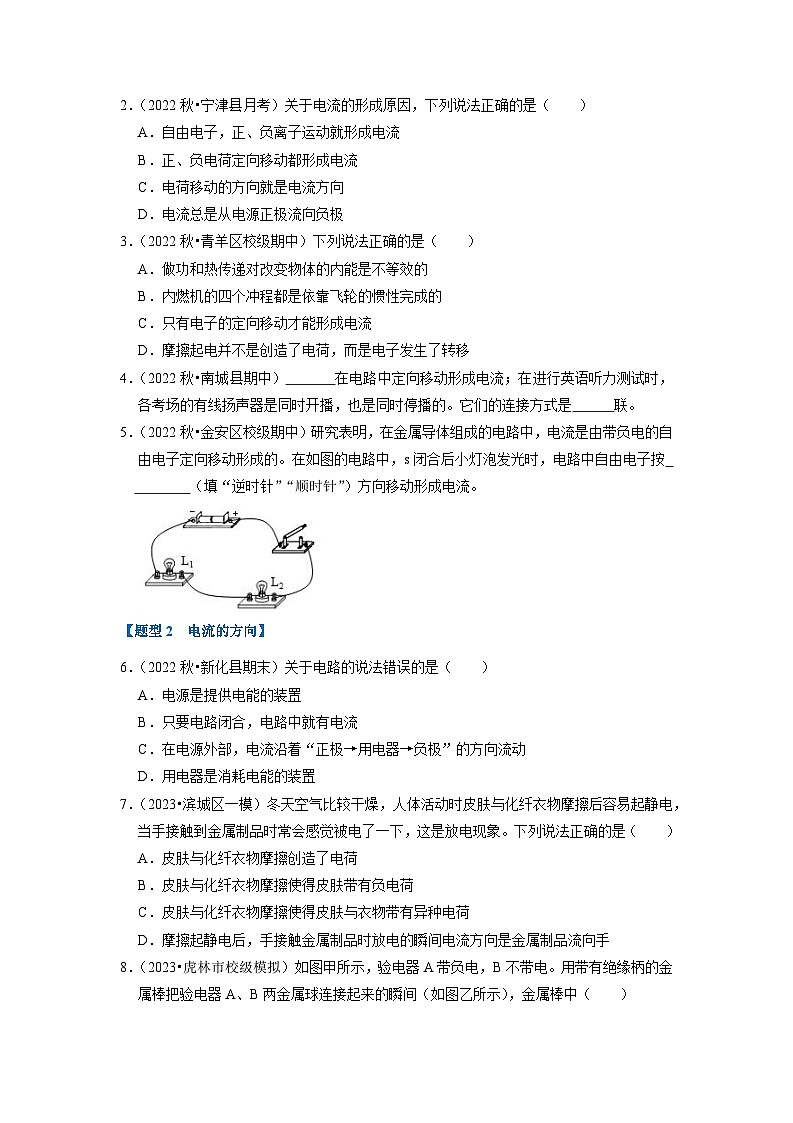

2．（2022秋•宁津县月考）关于电流的形成原因，下列说法正确的是（ ）
A．自由电子，正、负离子运动就形成电流
B．正、负电荷定向移动都形成电流
C．电荷移动的方向就是电流方向
D．电流总是从电源正极流向负极
3．（2022秋•青羊区校级期中）下列说法正确的是（ ）
A．做功和热传递对改变物体的内能是不等效的
B．内燃机的四个冲程都是依靠飞轮的惯性完成的
C．只有电子的定向移动才能形成电流
D．摩擦起电并不是创造了电荷，而是电子发生了转移
4．（2022秋•南城县期中） 在电路中定向移动形成电流；在进行英语听力测试时，各考场的有线扬声器是同时开播，也是同时停播的。它们的连接方式是 联。
5．（2022秋•金安区校级期中）研究表明，在金属导体组成的电路中，电流是由带负电的自由电子定向移动形成的。在如图的电路中，s闭合后小灯泡发光时，电路中自由电子按
（填“逆时针”“顺时针”）方向移动形成电流。
\l "_Tc31833" 【题型2 电流的方向】
6．（2022秋•新化县期末）关于电路的说法错误的是（ ）
A．电源是提供电能的装置
B．只要电路闭合，电路中就有电流
C．在电源外部，电流沿着“正极→用电器→负极”的方向流动
D．用电器是消耗电能的装置
7．（2023•滨城区一模）冬天空气比较干燥，人体活动时皮肤与化纤衣物摩擦后容易起静电，当手接触到金属制品时常会感觉被电了一下，这是放电现象。下列说法正确的是（ ）
A．皮肤与化纤衣物摩擦创造了电荷
B．皮肤与化纤衣物摩擦使得皮肤带有负电荷
C．皮肤与化纤衣物摩擦使得皮肤与衣物带有异种电荷
D．摩擦起静电后，手接触金属制品时放电的瞬间电流方向是金属制品流向手

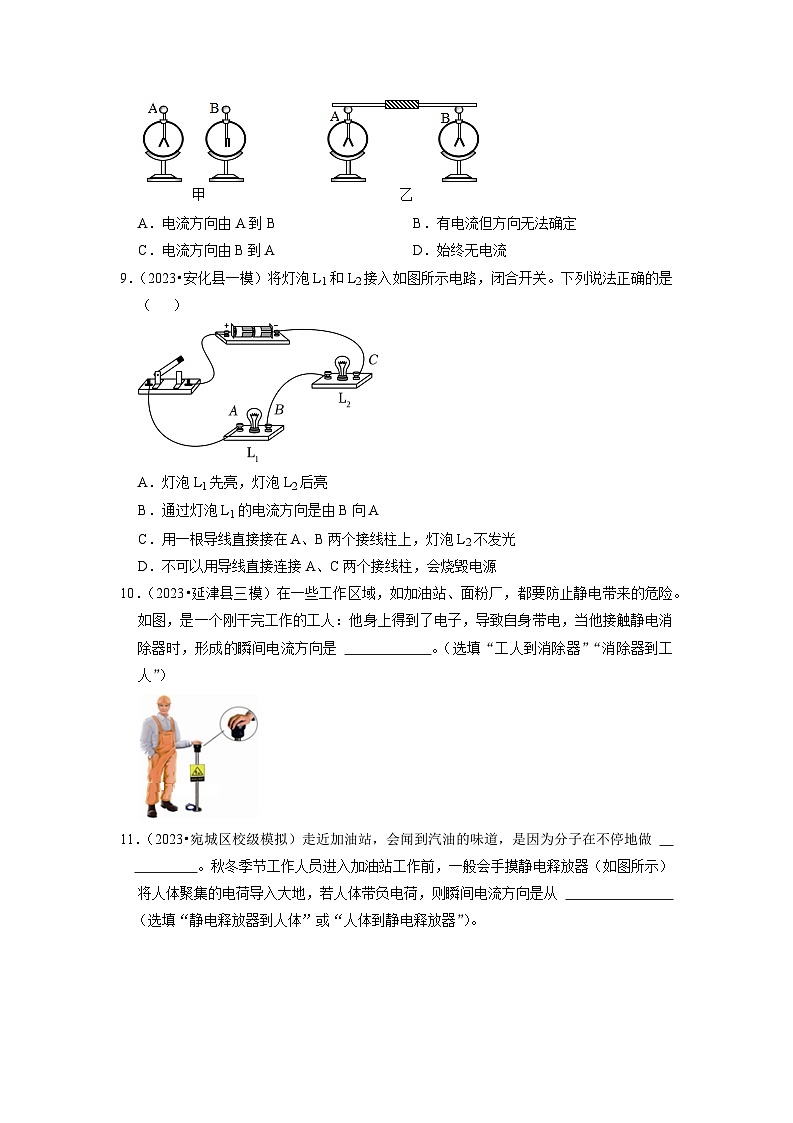

8．（2023•虎林市校级模拟）如图甲所示，验电器A带负电，B不带电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中（ ）
A．电流方向由A到BB．有电流但方向无法确定
C．电流方向由B到AD．始终无电流
9．（2023•安化县一模）将灯泡L1和L2接入如图所示电路，闭合开关。下列说法正确的是（ ）
A．灯泡L1先亮，灯泡L2后亮
B．通过灯泡L1的电流方向是由B向A
C．用一根导线直接接在A、B两个接线柱上，灯泡L2不发光
D．不可以用导线直接连接A、C两个接线柱，会烧毁电源
10．（2023•延津县三模）在一些工作区域，如加油站、面粉厂，都要防止静电带来的危险。如图，是一个刚干完工作的工人：他身上得到了电子，导致自身带电，当他接触静电消除器时，形成的瞬间电流方向是 。（选填“工人到消除器”“消除器到工人”）
11．（2023•宛城区校级模拟）走近加油站，会闻到汽油的味道，是因为分子在不停地做
。秋冬季节工作人员进入加油站工作前，一般会手摸静电释放器（如图所示）将人体聚集的电荷导入大地，若人体带负电荷，则瞬间电流方向是从
（选填“静电释放器到人体”或“人体到静电释放器”）。
\l "_Tc846" 【题型3 电流的单位和大小】
12．（2023•工业园区模拟）下列估计值中，最符合实际的是（ ）
A．教室内空气质量约300kg
B．人正常步行速度约为1.4km/h
C．洗澡水的温度约为70℃
D．家用LED灯正常发光电流约1A
13．（2023•岱岳区二模）下列数据中，最接近生活实际的是（ ）
A．一本九年级物理课本重约20N
B．泰安地区夏季最高气温约38℃
C．一名中学生完成一次俯卧撑做功约600J
D．空调正常工作时电流约0.2A
14．（2023•浑南区三模）下列数据最接近实际的是（ ）
A．某条马路上汽车限速60m/s
B．人双脚站立时对地面的压强约为100Pa
C．成年人从一楼上到三楼克服重力做功的功率约为1800W
D．家庭节能灯中的电流约为0.1A
15．（2023•历下区三模）（多选）日常生活中，下列估测符合事实的是（ ）
A．中学生跑操时的速度约为8m/s
B．沪科版物理课本的质量约为460g
C．人正常速度骑车的功率约为50W
D．家用电冰箱的工作电流约为1.2A
16．（2022秋•云南月考）小明在学习电学时了解到：他的家一台电视机正常工作时的电流为250mA＝ A。电视机使用一会温度升高，此时电视机的内能 。（填“增加”或“减少”）
17．（2022秋•海城市校级期中）计算器中的电流很小，大约100μA，100μA＝ mA＝ A；雷电是一种常见的自然现象，发生雷电时的电流高达2×105A，相当于 mA。
\l "_Tc31833" 【题型4 电流表的使用】
18．（2023•泰安）下列电路中，闭合开关后，电流表能正确测量出通过灯泡L2电流的是（ ）
A．B．
C．D．
19．（2023•南皮县校级模拟）（多选）如图所示电路，电源电压3V恒定不变，两个小灯泡规格完全相同（在使用过程中不会损坏），a、b为电流表或电压表，下列有关说法中正确的是（ ）
A．当开关S断开时，a、b均为电流表时，两个小灯泡串联
B．当开关S闭合时，a为电流表时，b为电压表时，两个小灯泡并联
C．两个小灯泡串联时，a处电表的示数为3V
D．两个小灯泡并联时，若a处电表的示数为0.2A，则b处电表的示数为0.4A
20．（2023•山西二模）小明用电流表先后两次测同一段电路的电流时，先用0～3A量程，测得的电流值为0.5A；再用0～0.6A量程，测得的电流值为0.48A，那么该电路中的电流应记为 A。
21．（2023•东台市开学）小明用如图所示电路做“尝试改变电路中电流大小”的实验。将电阻丝接在A、B间，电阻丝与灯泡 联，在A、B间换接另一根电阻丝之前，他应先进行的操作是 。换接电阻丝后，他观察到灯泡亮度变化不明显，为准确判断可在电路中串联一只 表。
22．（2022秋•泗洪县期末）根据图中的电流流向，在图中添加电流表和电源使电路成为并联电路。
23．（2023•南山区二模）如图所示，在电路的“​”处画出一个灯泡及两只电流表。
\l "_Tc846" 【题型5 电流表的读数】
24．（2022秋•石门县期末）两个同学用电流表测电路中的电流，甲接入电路的是0∼0.6安量程，当乙读数时，却在0∼3安量程测得2.4安，那么实际测得的电流是（ ）
A．2.1安B．0.44安C．0.24安D．0.48安
25．（2022•费县模拟）一只电流表有“0～0.6A”和“0～3A”两个量程，某次实验中用的是“0～0.6A”的量程上的刻度盘，发现指针恰好指在1.5 A，则实际测量值为（ ）
A．0.30AB．1.5AC．0.32AD．0.28A
26．（2023•朝阳区一模）（1）图1所示，一束光贴着垂直于平面镜的纸板，从A点射到平面镜上的O点，ON是法线，入射角∠AON＝45°。已知纸板上∠NOB＝30°，∠NOC＝45°，∠NOD＝60°。则入射光线AO的反射光线将沿着图中 方向射出。
（2）图2所示，电流表的示数为 A。
​
\l "_Tc846" 【题型6 串联电路的电流规律】
27．（2023•祁阳县校级一模）在如图所示的电路中，闭合开关，一灯较亮，一灯较暗，则下列说法正确的是：（ ）
A．较亮的灯中电流较大B．较暗的灯中电流较大
C．电流一样大D．条件不足无法判断
28．（2023•北京一模）如图所示的四个电路中，开关均闭合后，通过两个灯泡的电流一定相等的是（ ）
A．B．C．D．
29．（2023•东营区校级模拟）小华在探究串联电路电流规律时，按图乙连接好电路，闭合开关S1后观察到A1、A2两个电流表的指针偏转情况如图乙，下列说法正确的是（ ）
A．电流表A2的示数为0.15A B．电流每流过一个灯泡，都会减弱一些
C．两个灯泡的亮度一定相同 D．电流表A3的示数为0.3A
30．（2022秋•陈仓区期末）小明按如图连接电路，闭合开关，观察到灯L1比L2亮。下列说法正确的是（ ）
A．通过灯L1的电流等于灯L2的电流 B．通过灯L1的电流大于灯L2的电流
C．把灯L1和L2的位置对调，L1会变暗 D．无法判断通过两灯的电流大小
31．（2023•乾安县模拟）如图，把两个灯泡串联后接到电源上，合上开关S后，发现L1比L2亮，设通过灯泡L1的电流为I1，通过灯泡L2的电流为I2，则I1 I2（选填“＞”、“＜”或“＝”）。若工作过程中灯泡L1突然烧坏，则灯泡L2 （选填“仍亮”或“不亮”）。
32．（2022秋•新丰县期末）如图所示的电路中，当开关S1闭合，S2断开时，电流表A的示数为240mA，则通过L2的电流是 mA；当开关S1、S2均闭合时，电流表A的示数为0.56A，则通过灯泡L1的电流是 A，通过L2的电流是 A.
\l "_Tc31833" 【题型7 探究串联电路中各处电流的关系】
33．（2021秋•平阴县期中）某同学进行了如下实验：根据如图所示电路，用电流表分别测出I、I1、I2的电流，改变电源电压和小灯泡规格，重复实验，记录数据如表。根据实验数据，你认为该实验探究的问题是（ ）
A．串联电路中各处的电流有什么关系？
B．并联电路中各支路电流间有什么关系？
C．并联电路的干路电流和各支路电流间有什么关系？
D．串联电路中总电流和各处电流间有什么关系？
34．（2021•双峰县模拟）在物理实验中，往往对物理量进行多次测量，有的是为了减小误差，有的是为了寻找规律。下列四个实验中，通过多次测量减小误差的是（ ）
A．在探究“并联电路的干路和支路电流有什么关系”时，测量多组对应的干路电流和各支路电流
B．在测量“某种物质的密度”时，测量多组对应的质量和体积值
C．在探究“电阻大小与哪些因素有关”时，多次更换电阻丝，测量对应电流
D．在探究“平面镜成像特点”时，多次测量对应的物距和像距
35．（2023•双流区模拟）小强设计了如图甲所示的电路来探究“串联电路中电流的特点”。
（1）按设计的电路图连接电路时，开关应 ；
（2）小强将电流表接入图中B位置，闭合S，发现灯L1、L2均不亮，电流表没有示数，他用电压表去判断电路故障，将电压表接在L1两端时，电压表无示数；将电压表接在L2两端时，电压表有示数，由此可以判断故障可能是 ；
A.L1短路 B.L1断路 C.L2短路 D.L2断路
（3）排除故障后，再次闭合开关，电流表示数如图乙所示，则通过B处的电流为 A。
36．（2023•浑源县一模）如图是“探究串联电路电流特点”的实验电路图：
（1）实验中，选择两个小灯泡的规格应该是 的（选填“相同”或“不相同”）；
（2）下表是某同学实验中的一组数据：
指出上述表格所记录的数据中，明显错误的数值是 ，造成错误的原因是
；
（3）实验时，若发现电流表指针摆动分别出现了如图甲、乙所示的两种情况。请分析在使用电流表时分别存在什么问题，并写在下面的横线上。甲现象存在的问题：
；乙现象存在的问题： 。
\l "_Tc846" 【题型8 并联电路的电流规律】
37．（2023春•丰城市校级期末）如图所示三只灯泡完全相同，某同学对该电路进行分析，其中判断正确的是（ ）
A．只闭合S1时，只有L2发光，电流表A1的示数比A2的大
B．只闭合S1、S2时，L2和L3并联，电流表A1的示数比A2的大
C．只闭合S1、S3时，L1和L2并联，电流表A1的示数比A2的小
D．闭合S1、S2、S3时，三只灯泡并联，电流表A1的示数与A2的相等
38．（2023•鄂州）如图所示的实验电路，闭合开关S后，电流表A的示数为0.5A，电流表A1的示数为0.3A。下列说法正确的是（ ）
A．L1与L2串联 B．开关S只控制L1
C．L1、L2的电流分别是0.3A、0.2A D．L1、L2的电流分别是0.5A、0.3A
39．（2023•河东区二模）闭合如图所示电路的开关S1、S2，规格相同的小灯泡L1和L2均能正常发光，下列判断正确的是（ ）
A．两只灯泡是串联的 B．电流表A1只测灯L2的电流
C．灯L1被短路时，L2正常发光 D．电流表A1的示数是A2的2倍
40．（2023•自贡）为了保护同学们的视力，自贡很多学校教室里的日光灯更换成为LED护眼灯，教室里的9盏护眼灯的连接方式是 联（选填“串”或“并”）。如果打开护眼灯之后，老师又打开了教室中的多媒体设备，则教室电路中的总电流会 （选填“增大”、“减小”或“不变”）。
41．（2023•泗水县四模）用以上电路探究电路的电流规律时，电流表A1、A2的示数如图所示，则通过小灯泡L1的电流是 A，通过L2的电流是 A。
42．（2023•翠屏区一模）如图所示，电流表有两个量程为0～0.6A和0～3A．开关闭合时，A1和A2的指针偏转角度相同，且此时通过L1、L3的电流之比为1：8；当把灯泡L1从电路中拆除时，发现A2的示数减少了0.32A，则通过L1的电流为 A，L2的电流为 A。
\l "_Tc846" 【题型9 探究并联电路中干路电流与各支路电流的关系】
43．（2022秋•开江县期末）某实验小组探究并联电路中的电流关系，分别在A、B、C三处接入电流表，如图所示，下列说法不正确的是（ ）
A．为了同时改变A、B、C三处电流，应在干路上串联一个滑动变阻器
B．为使实验结论更可靠，应选用规格相同的灯泡进行多次实验
C．若开关闭合前观察到电流表如图乙所示，是因为电流表没有调零
D．若开关闭合后观察到电流表如图乙所示，是因为正负接线柱接反
44．（2023•西山区一模）如图所示是小明探究并联电路中电流关系的实验电路图，实验中要使用 （选填“相同”或“不同”）型号的灯泡进行实验；小明将三只型号相同的电流表同时接入电路A、B、C三点测量电流的方法是 （选填“可取”或“不可取”）。
45．（2023春•二道区校级期末）小明在探究并联电路电流规律的实验中，如图2甲是实验的电路图。
​
（1）请将图1实物图补充完成，连接完成后电流表只测L1的电流。
（2）实验时应该选用规格 （选填“相同”或“不同”）的小灯泡。
（3）闭合开关前，发现指针如图2乙向“0”刻度的左侧偏转，他应 。
（4）他先将电流表接A处，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是： 。
（5）排除故障后，他在测量A处的电流时，电流表的示数如图2丙所示，则电流表的示数为 。
（6）在解决了以上问题在，将电流表分别接入 A、B、C三点处，闭合开关，测出了一组电流并记录在表格中，立即得出了并联电路的电流规律，请你指出他们实验应改进的地方是 。
（7）小明又利用器材连接了如图2丁所示的电路图，当开关S由断开到闭合时电流表A1的示数 ，电流表A2的示数 （选填“变大”“不变”或“变小”）
46．（2023•南山区校级四模）小明利用如图所示的装置来探究并联电路的电流规律。
（1）小明按图甲连接好的实物电路如图乙所示，在连接电路时，开关应 （选填“断开”或“闭合”）。
（2）闭合开关前，发现电流表A指针在0刻度线左边，接下来应进行的操作是
。
（3）闭合开关，发现小灯泡L1不发光，小灯泡L2发光，经检查发现是小灯泡L1断路，而其它电路元件都是正常的，则电流表A₁的示数应该为 A。
（4）排除故障后，小明用电流表测出通过L1、L2和干路的电流，并通过调节电源电压进行了三次实验，然后将数据记录在表中，其中第三次实验时电流表A1的指针在图丙的位置，则读数为 A。
他分析数据时认为第三次实验时，电流表A2的示数是错误的，接入电路的是小量程，按大量程读数；修正数据后，他得出：并联电路中各支路电流相等；这种方法可靠吗？判断并说明理由 。
实验序号电流
I1/A
I2/A
I/A
1
0.2
0.2
0.4
2
0.2
0.4
0.6
3
0.3
0.4
0.7
电流表的位置
A
B
C
电流I/A
0.3
0.3
1.5
实验次数
1
2
3
电流表A1的示数/A
0.16
0.2
电流表A2的示数/A
0.16
0.2
1.2
电流表A的示数/A
0.32
0.4
0.48
