初中物理苏科版九年级全册第十三章 电路初探4 电压和电压表的使用课后练习题

这是一份初中物理苏科版九年级全册第十三章 电路初探4 电压和电压表的使用课后练习题，文件包含134电压和电压表的使用专题训练七大题型原卷版docx、134电压和电压表的使用专题训练七大题型解析版docx等2份试卷配套教学资源，其中试卷共44页， 欢迎下载使用。

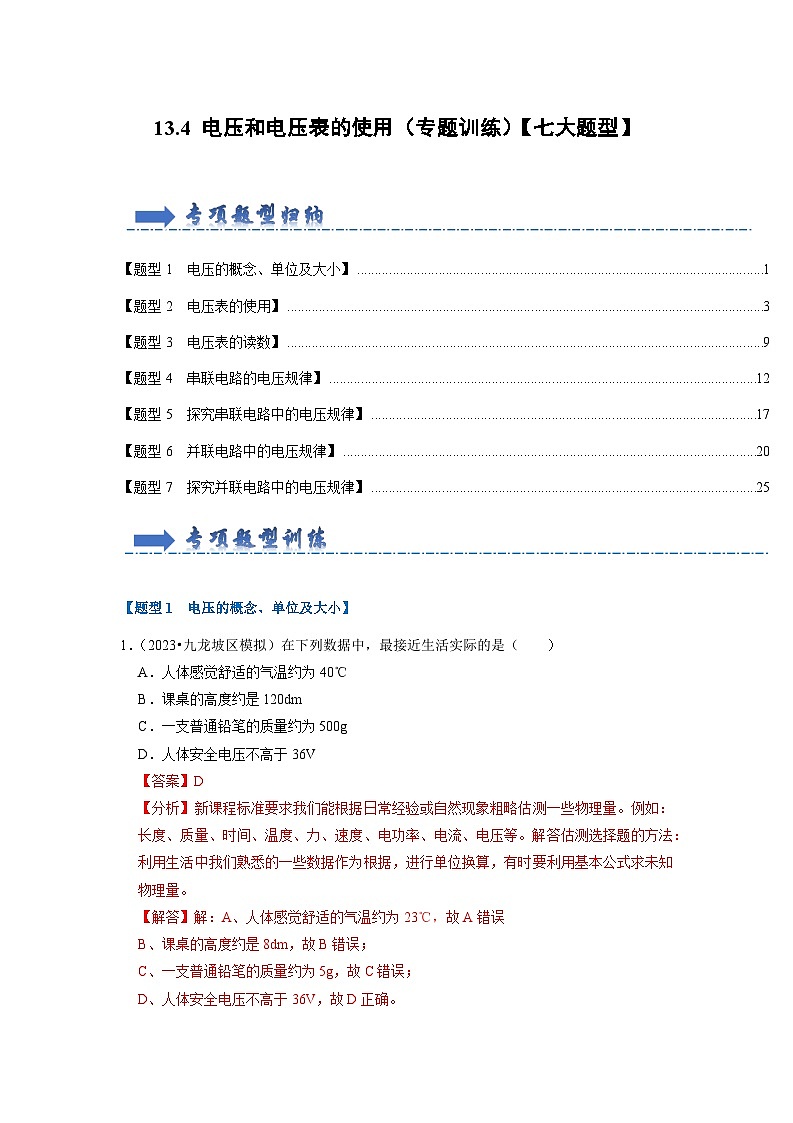

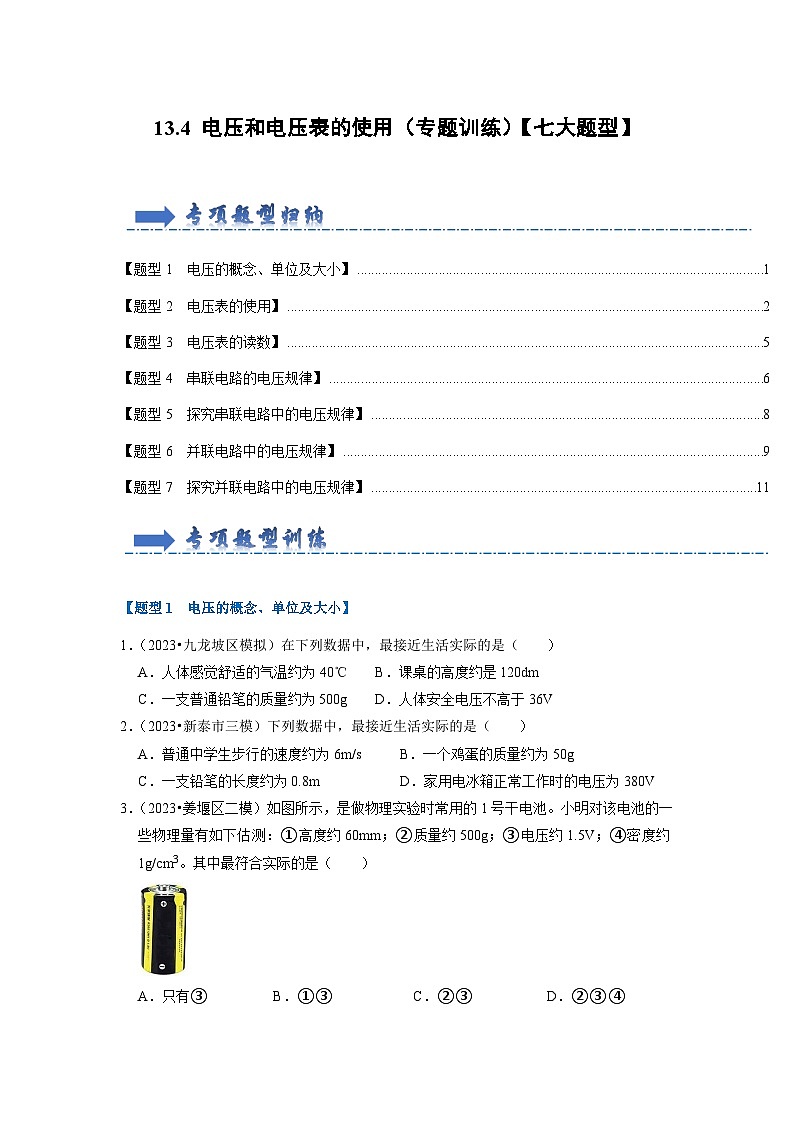

\l "_Tc5338" 【题型1 电压的概念、单位及大小】1
\l "_Tc31833" 【题型2 电压表的使用】2
\l "_Tc846" 【题型3 电压表的读数】5
\l "_Tc31833" 【题型4 串联电路的电压规律】6
\l "_Tc846" 【题型5 探究串联电路中的电压规律】8
\l "_Tc846" 【题型6 并联电路中的电压规律】9
\l "_Tc846" 【题型7 探究并联电路中的电压规律】11
\l "_Tc5338" 【题型1 电压的概念、单位及大小】
1．（2023•九龙坡区模拟）在下列数据中，最接近生活实际的是（ ）
A．人体感觉舒适的气温约为40℃ B．课桌的高度约是120dm
C．一支普通铅笔的质量约为500g D．人体安全电压不高于36V

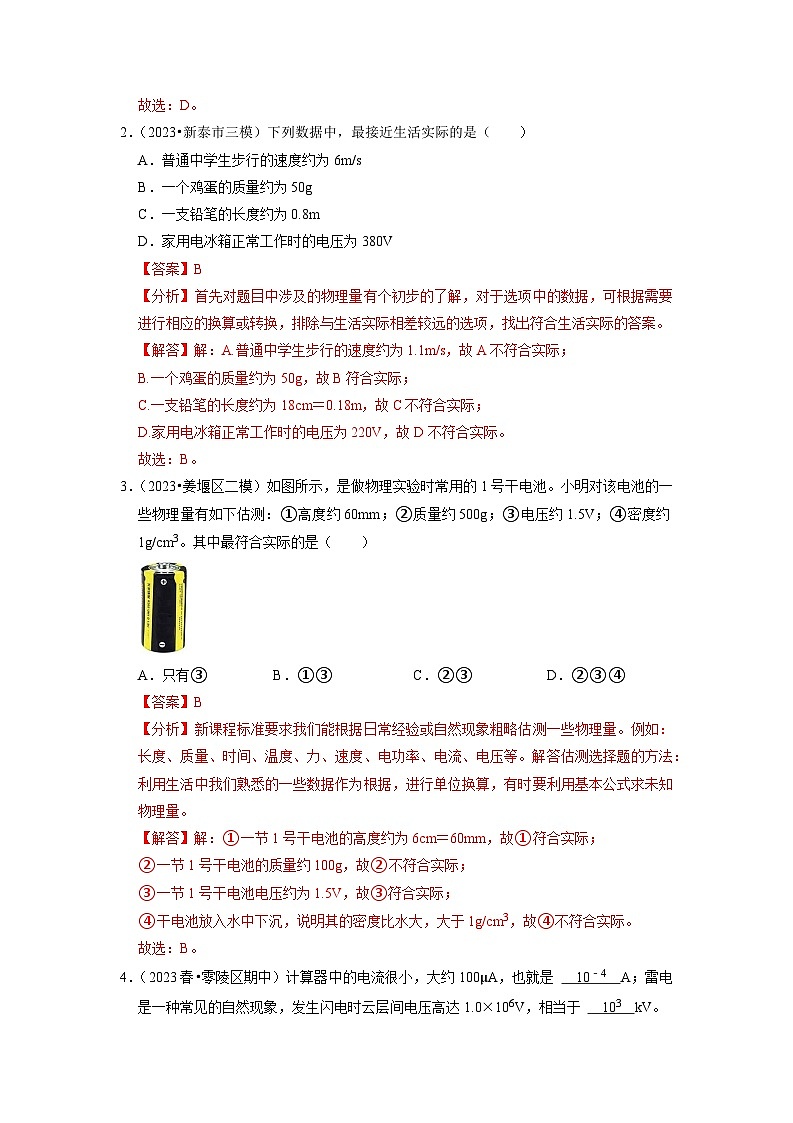

2．（2023•新泰市三模）下列数据中，最接近生活实际的是（ ）
A．普通中学生步行的速度约为6m/s B．一个鸡蛋的质量约为50g
C．一支铅笔的长度约为0.8m D．家用电冰箱正常工作时的电压为380V
3．（2023•姜堰区二模）如图所示，是做物理实验时常用的1号干电池。小明对该电池的一些物理量有如下估测：①高度约60mm；②质量约500g；③电压约1.5V；④密度约1g/cm3。其中最符合实际的是（ ）
A．只有③B．①③C．②③D．②③④

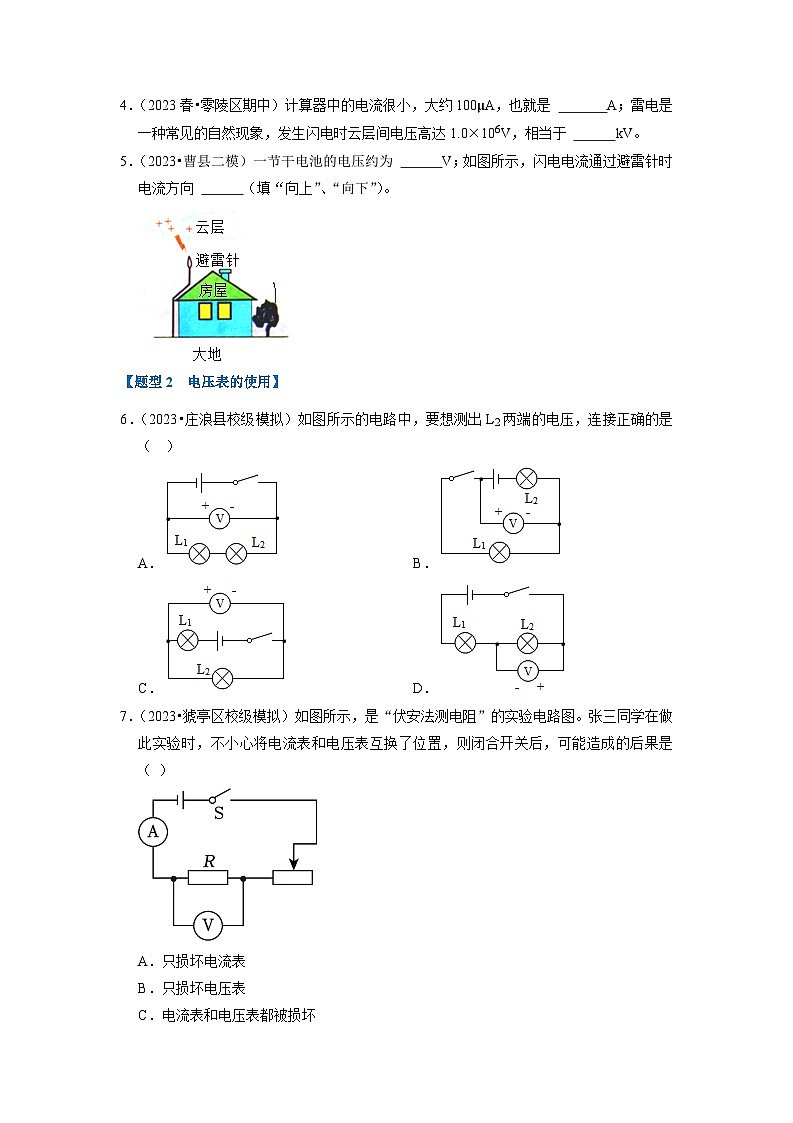

4．（2023春•零陵区期中）计算器中的电流很小，大约100μA，也就是 A；雷电是一种常见的自然现象，发生闪电时云层间电压高达1.0×106V，相当于 kV。
5．（2023•曹县二模）一节干电池的电压约为 V；如图所示，闪电电流通过避雷针时电流方向 （填“向上”、“向下”）。
\l "_Tc31833" 【题型2 电压表的使用】
6．（2023•庄浪县校级模拟）如图所示的电路中，要想测出L2两端的电压，连接正确的是（ ）
A．B．
C．D．
7．（2023•猇亭区校级模拟）如图所示，是“伏安法测电阻”的实验电路图。张三同学在做此实验时，不小心将电流表和电压表互换了位置，则闭合开关后，可能造成的后果是（ ）
A．只损坏电流表
B．只损坏电压表
C．电流表和电压表都被损坏
D．电流表和电压表都不会被损坏

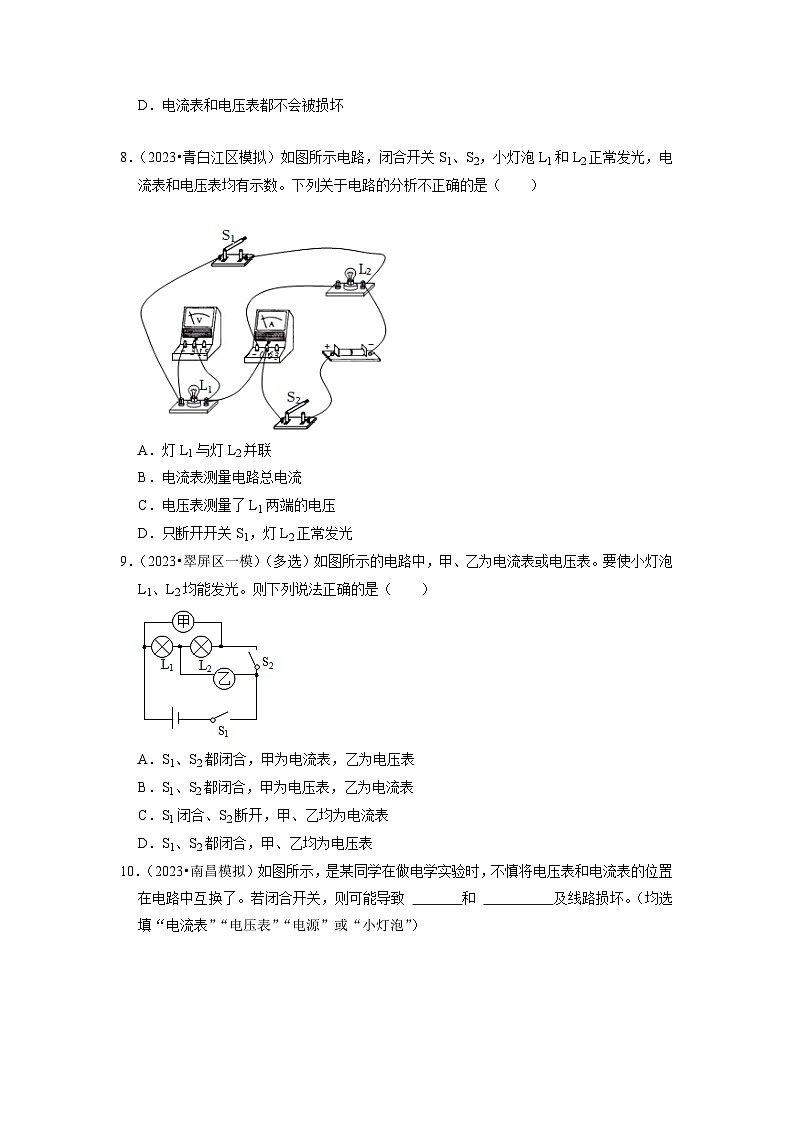

8．（2023•青白江区模拟）如图所示电路，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数。下列关于电路的分析不正确的是（ ）
A．灯L1与灯L2并联
B．电流表测量电路总电流
C．电压表测量了L1两端的电压
D．只断开开关S1，灯L2正常发光
9．（2023•翠屏区一模）（多选）如图所示的电路中，甲、乙为电流表或电压表。要使小灯泡L1、L2均能发光。则下列说法正确的是（ ）
A．S1、S2都闭合，甲为电流表，乙为电压表
B．S1、S2都闭合，甲为电压表，乙为电流表
C．S1闭合、S2断开，甲、乙均为电流表
D．S1、S2都闭合，甲、乙均为电压表
10．（2023•南昌模拟）如图所示，是某同学在做电学实验时，不慎将电压表和电流表的位置在电路中互换了。若闭合开关，则可能导致 和 及线路损坏。（均选填“电流表”“电压表”“电源”或“小灯泡”）
11．（2023•江都区校级二模）如图甲所示，三合一充电器给三部手机同时充电。若拔掉其中一部手机，则通过充电器的总电流将 （选填“变大”、“变小”或“不变”）；如图乙所示，电源电压为3V，闭合开关，电压表测的是 两端的电压。若电压表的示数如图丙所示，则L2两端的电压是 V。如图丁所示的电路中，闭合开关S后，两灯均发光，则甲是 ，乙是 （均选填“电流表”或“电压表”）。
12．（2023春•夏津县期末）在图中a、b、c填上合适的电表，使小灯泡L1、L2都能正常工作。
13．（2023•澧县模拟）亮亮同学将铜片和锌片插入柠檬制成了一个柠檬电池，如图甲所示。电压表指针偏转情况如图乙，则铜片是 （选填“正极”或“负极”），电池的电压为 V。
14．（2022秋•即墨区期末）探究电压规律时，晓丽要测量小灯泡L2两端的电压，她连接了如图所示的电路，图中有一根导线接错了。
（1）晓丽所连接的电路中，电压表所测的是 电压。
（2）请你找出这根错接的导线，在这根导线上打“×”（表示不要），并用笔重新画一根正确连接的导线（导线不准交叉）。
（3）在方框内画出正确接线后的电路图。
\l "_Tc846" 【题型3 电压表的读数】
15．（2022秋•衡山县期末）如图所示，其中电压表和电流表的读数分别是（ ）
A．12.5V 2AB．2.5V 0.4A
C．2.5V 2AD．12.5V 0.4A
16．（2023•翠屏区校级模拟）如图所示，下列测量结果正确记录的是（ ）
A．长度3.2cm B．零下14℃
C．电压2.5V D．质量为27.6g
17．（2023•吴江区三模）如图所示为多用途“演示教学电表”的接线情况，此时所测的物理量是 ，测量范围是 ，分度值是 ，示数为 。
18．（2023•金平区一模）如图（a）所示，将长度和材料相同、粗细不同的金属段AB和CD串联在电路中。将电压表分别并联在AB和CD两端，电表指针的位置均如图（b）所示，则AB两端的电压为 V，AD两端电压为 V，通过AB的电流 通过CD的电流（选填“大于”、“小于”或“等于”）。
\l "_Tc31833" 【题型4 串联电路的电压规律】
19．（2023•薛城区二模）如图（a）所示电路中，当开关S闭合后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（ ）
A．4.8 V，1.2VB．6V，1.2 V
C．1.2 V，6VD．1.2 V，4.8 V
20．（2023•和平区三模）如图所示的实验电路，闭合开关S后，两电压表指针偏转角度相同，则L1、L2两端电压之比为（ ）
A．5：1B．1：5C．4：1D．1：4
21．（2023春•二道区期末）在如图所示的电路中，S闭合后下列各种情况不正确的是（ ）
A．如果甲、乙、丙是电压表，当S1闭合后U丙＝U甲+U乙
B．如果甲是电压表，乙、丙是电流表，S1断开形成并联电路
C．电路中甲表和乙表可以同时是电流表
D．如果电路是并联电路，则乙表的示数大于丙表的示数
22．（2023•福建）如图所示，电源电压不变，灯L1、L2完全相同。闭合S1，断开S2、S3，灯L1、L2是 联的。闭合S1、S2，断开S3，电压表示数为U1；闭合S1、S3，断开S2，电压表示数为U2，则U1：U2＝ 。
23．（2023•定安县二模）在甲图所示的电路中，当闭合开关S后，L1、L2串联，两个电压表指针偏转均如乙图所示，则电源电压为 V，灯L1两端电压为 V。
24．（2023•绥化）定值电阻R1和R2并联在如图甲所示电路中，电流表的示数为0.5A，通过R1的电流0.3A，则通过R2的电流为 A；再将R1和R2串联在如图乙所示电路中，电源电压为5V，电压表示数为3V，则R1两端的电压为 V。
25．（2023•承德模拟）如图所示，闭合开关S后，电流表A的示数为1.5A，电流表A1的示数为0.8A，电流表A2的示数为1.2A，求：
（1）通过灯L1、L2的电流分别是多大？
（2）已知电源由4节干电池串联组成，若将电流表A1和A2分别换成电压表V1和V2后，电压表V1的示数为5V，V2的示数为3V，则灯L1、L2两端的电压分别是多大？
\l "_Tc846" 【题型5 探究串联电路中的电压规律】
26．（2022秋•北碚区校级期末）如图所示，在探究“串联电路中电压的规律”时，小芸同学用电压表测出AB、BC、AC两端的电压分别为UAB＝3V，UBC＝3V，UAC＝6V，在表格中记录数据后，下一步应该做的是（ ）
A．整理器材，分析数据，得出结论
B．换用电压表的另一量程，再测出一组电压值
C．对换L1和L2的位置，再测出一组电压值
D．换用不同规格的小灯泡，再测出几组电压值
27．（2023•呈贡区校级模拟）在“探究串联电路的电压”实验中，同学们设计如图所示实验电路图。小明在实验时发现，闭合开关时灯L2较亮，灯L1较暗。由此他猜想：从电源正极流出流过小灯泡L2后会减小，因此流过L2的电流比流过L1的电流大。为了验证该结论是错误的，可进行的操作是
，当观察到 时，即可证明该结论是错误的。
28．（2023•官渡区二模）在“探究串联电路电压的特点”实验中，小明分别测量了串联电路两端的电压U，灯泡L1、L2（相同规格）两端的电压U1、U2，数据如下表：、
由此得出结论：串联电路两端的电压等于各部分电路两端电压的总和，且各部分电路两端电压都相等。小彤认为该结论具有偶然性，接下来她应该
，若 ，则仅可得出：串联电路两端的电压等于各部分电路两端电压的总和。
29．（2023春•二道区校级期末）如图所示，小珠和小海在研究串联电路的电压的关系时，用三节干电池串联做电源。
（1）连接电路时，开关应首先 。
（2）闭合开关前，发现电压表的指针指在了“0”刻度的左侧，原因是
。
（3）如图所示闭合开关，发现L1不发光，L2比较亮，电压表示数为零，则电路的故障可能是 。
（4）他们排除故障后继续实验，得出了上表所示的一组数据，小珠同学依据本次实验数据可以得出的实验结论是 ；这个实验在设计方案上存在的不足之处是 。
30．（2023•武侯区校级模拟）小美和小丽用如图甲所示的电路探究“串联电路的电压关系”。
（1）准备器材时，灯L1和灯L2应选用 （选填“相同”或“不同”）的规格。
（2）小美用电压表测量L1两端的电压，闭合开关后，她发现电压表出现了图乙所示的现象，出现这种现象下一步要进行的操作是 。
（3）她们排除故障后继续实验，得出了表所示的一组数据。为了得出串联电路电压关系的普遍规律，他们还应当 。
\l "_Tc846" 【题型6 并联电路中的电压规律】
31．（2023•二道区校级模拟）为了低碳环保，同学们在不影响正常学习情况下，坚持教室少开两盏照明灯。若导线电阻忽略不计，当熄灭两盏灯后，电路中（ ）
A．总电流减小B．总电阻减小
C．总电压降低D．总电功率增大
32．（2023•平邑县模拟）如图所示的电路中，电阻阻值R1＜R2，开关S闭合后，R1、R2两端的电压分别为U1、U2，通过R1、R2的电流分别为I1、I2，下列判断正确的是（ ）
A．U1＞U2B．U1＜U2C．I1＞I2D．I1＝I2
33．（2023•沭阳县模拟）如图所示为定值电阻R和小灯泡L中电流随电压变化的图像，由图像可知（ ）
A．通过小灯泡L的电流与小灯泡L两端的电压成正比
B．通过定值电阻R的电流与定值电阻R两端的电压成反比
C．定值电阻R和小灯泡L并联接在2V的电源上，干路中的电流是0.6A
D．定值电阻R和小灯泡L串联接在8V的电源上，电路中的电流是0.6A
34．（2023•莱芜区模拟）（多选）在应用物理知识分析解决问题的过程中，常常需要根据问题情景的描述提取有用信息做出正确的判断。以下根据问题情景所做的判断正确的是（ ）
A．从“物体处于静止或匀速直线运动”判断出“物体不受力或受到平衡力”
B．从“远洋轮船在北大西洋航行”判断出“远洋轮船受到的浮力大于重力”
C．从“给手机电池充电”判断出“此时手机电池不再是电源而变成用电器”
D．从“将两个用电器并联后接入电路”判断出“两个用电器两端电压相等”
35．（2023•麒麟区校级模拟）如图所示电路，闭合开关S，电流表A的示数为0.5A，电流表A1的示数为0.3A，电压表V的示数为3V，则通过电阻R2的电流为 A，电源电压为 V。
36．（2023•雨花区校级二模）如图甲所示为分别测量小灯泡L和定值电阻R后得到的I﹣U关系图像。如图乙，把L和R并联到电压为4V的电路两端，则A1和A2的读数之比为 ；若把L和R串联到电压为5V的电路两端，L两端的电压是 V。
\l "_Tc846" 【题型7 探究并联电路中的电压规律】
37．（2022•温江区模拟）在“探究并联电路中的电压关系”实验中
（1）小欢根据图连接好电路，闭合开关，电压表示数如图所示，为了使实验结果更准确，接下来她应该 。
（2）重新开始实验，闭合开关，L1亮，L2不亮，三只电压表有示数且相等，则故障可能是 。
（3）此实验需选用不同规格的小灯泡做实验以及改变两个小灯泡的规格再做实验，其目的与下面的 中多次实验的目的相同。
A.测量未知导体的电阻
B.探究电流与电阻的关系
C.测量物体运动的速度
D.用常见温度计测量温度
38．（2022秋•古蔺县校级期中）14班的范煜辰同学选用了“2.5V 0.4A”和“3.8V 0.7A”（2.5V表示正常工作是的电压，0.4A表示允许通过的最大电流）的两个小灯泡探究串并联电路的电流电压规律。在实验过程中，为保证各元件安全。在探究并联电路的电压规律时，在实验中电压表的示数最大可调为 V，在探究串联电路的电流规律时，电流表示数最大可调为 A，电流表应选用 （“0～0.6A”、“0～3A”）量程。
39．（2023•长春）在“探究并联电路中电压的特点”实验中，实验电路如图甲所示：
（1）连接电路时开关应处于 状态。
（2）要用电压表测量小灯泡L1两端的电压，请用笔画线代替导线在答题卡上将实物电路连接完整。
（3）闭合开关，观察到小灯泡L1发光、L2不发光，故障可能是 。
（4）排除故障后，用电压表分别测量小灯泡L1、L2及电源两端的电压，电压表示数均如图乙所示，为 V。更换不同规格的小灯泡多次测量，发现电压表示数均如图乙所示。由此得出结论并联电路中各支路用电器两端的电压与电源两端的电压 。
40．（2023•石阡县模拟）小阳同学设计了如图甲所示电路图探究并联电路的电压特点，请你回答下列问题。
（1）分别测出小灯泡L1、L2两端的电压及 电压，就可以分析出并联电路的电压规律。
（2）按照电路图连接电路时，开关应当 。连接好电路后，同桌说小阳可能组成了一个串联电路。小阳拧掉了其中的一个小灯泡，发现闭合开关后另一个小灯泡 ，说明它们是并联的。
（3）将电压表接在小灯泡L1两端，当闭合开关后，电压表出现了如图乙所示的情况，其原因是 。
（4）改正错误后，小阳重新连接好电路，并测出第一组数据，断开开关，为了得出并联电路中电压的普遍规律，接下来的操作是
。
41．（2022•吉林模拟）在“探究串、并联电路中电压的规律”实验中：
（1）如图甲所示，是探究 （选填“串联”或“并联”）电路的电压规律。
（2）图乙中的a是电压表 （选填“V1”或“V2”）。
（3）电源电压为6V，闭合开关，小灯泡L1的电压为4V，则电压表V2的示数为 V。
U/V
U1V
U2V
1.4
0.7
0.7
2.0
1.0
1.0
2.8
1.4
1.4
L1两端电压/V
L2两端电压/V
串联总电压/V
1.4
3.1
4.5
L1两端电压/V
L2两端电压/V
串联后总电压/V
1.4
3.1
4.5
