初中物理苏科版九年级全册安装直流电动机模型复习练习题
展开
这是一份初中物理苏科版九年级全册安装直流电动机模型复习练习题，文件包含164安装直流电动机模型考点解读原卷版docx、164安装直流电动机模型考点解读解析版docx等2份试卷配套教学资源，其中试卷共34页， 欢迎下载使用。

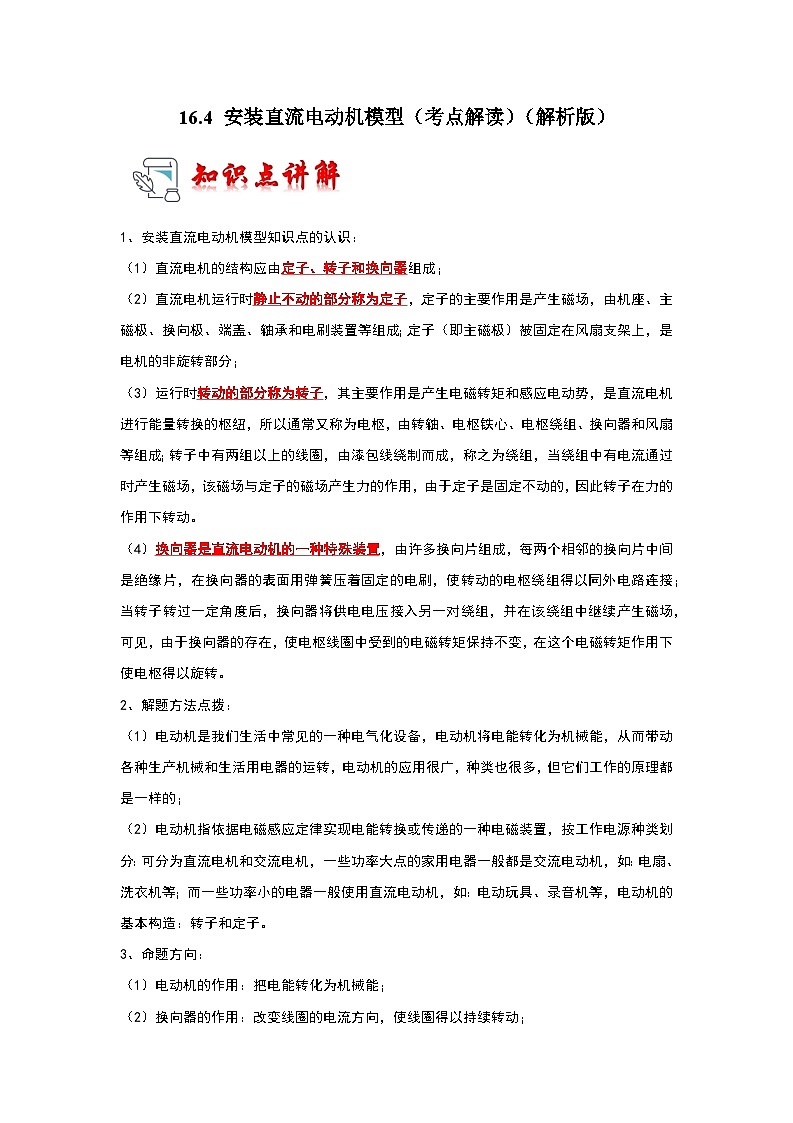

1、安装直流电动机模型知识点的认识：
（1）直流电机的结构应由定子、转子和换向器组成；
（2）直流电机运行时静止不动的部分称为定子，定子的主要作用是产生磁场，由机座、主磁极、换向极、端盖、轴承和电刷装置等组成；定子（即主磁极）被固定在风扇支架上，是电机的非旋转部分；
（3）运行时转动的部分称为转子，其主要作用是产生电磁转矩和感应电动势，是直流电机进行能量转换的枢纽，所以通常又称为电枢，由转轴、电枢铁心、电枢绕组、换向器和风扇等组成；转子中有两组以上的线圈，由漆包线绕制而成，称之为绕组，当绕组中有电流通过时产生磁场，该磁场与定子的磁场产生力的作用，由于定子是固定不动的，因此转子在力的作用下转动。
（4）换向器是直流电动机的一种特殊装置，由许多换向片组成，每两个相邻的换向片中间是绝缘片，在换向器的表面用弹簧压着固定的电刷，使转动的电枢绕组得以同外电路连接；当转子转过一定角度后，换向器将供电电压接入另一对绕组，并在该绕组中继续产生磁场，可见，由于换向器的存在，使电枢线圈中受到的电磁转矩保持不变，在这个电磁转矩作用下使电枢得以旋转。
2、解题方法点拨：
（1）电动机是我们生活中常见的一种电气化设备，电动机将电能转化为机械能，从而带动各种生产机械和生活用电器的运转，电动机的应用很广，种类也很多，但它们工作的原理都是一样的；
（2）电动机指依据电磁感应定律实现电能转换或传递的一种电磁装置，按工作电源种类划分：可分为直流电机和交流电机，一些功率大点的家用电器一般都是交流电动机，如：电扇、洗衣机等；而一些功率小的电器一般使用直流电动机，如：电动玩具、录音机等，电动机的基本构造：转子和定子。
3、命题方向：
（1）电动机的作用：把电能转化为机械能；
（2）换向器的作用：改变线圈的电流方向，使线圈得以持续转动；
（3）通电导体所受力的方向跟电流方向、磁场方向有关。

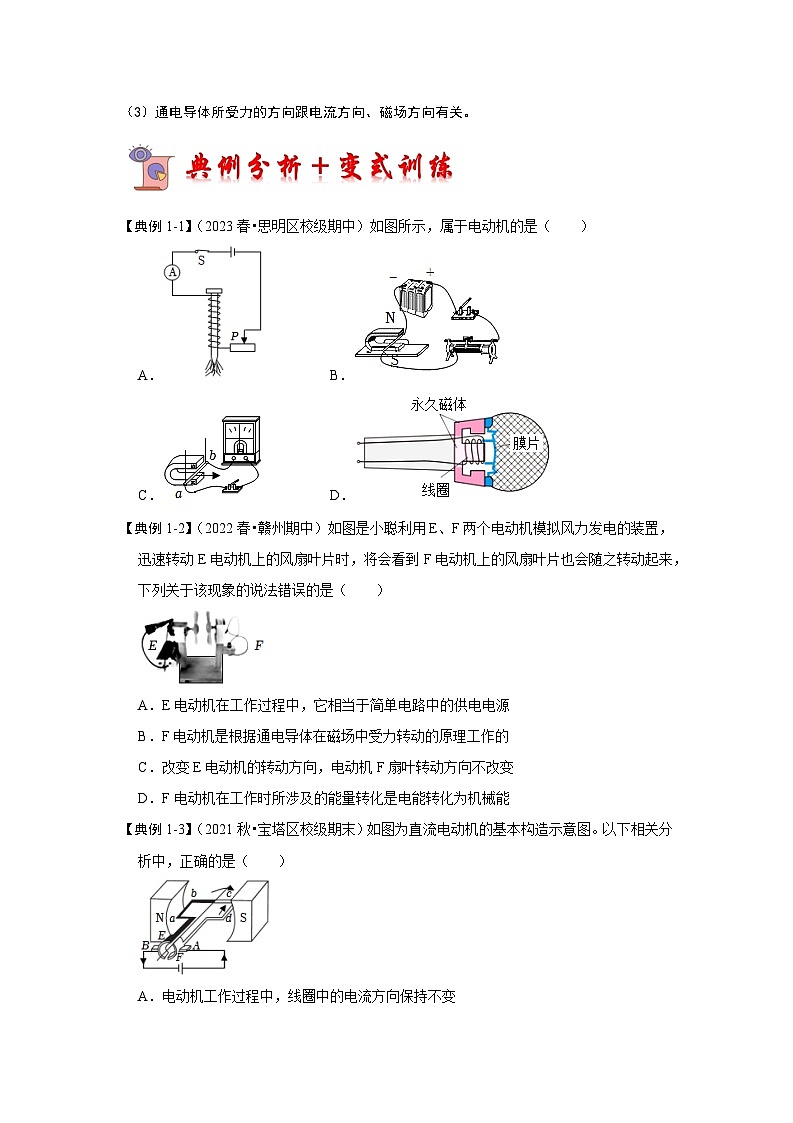

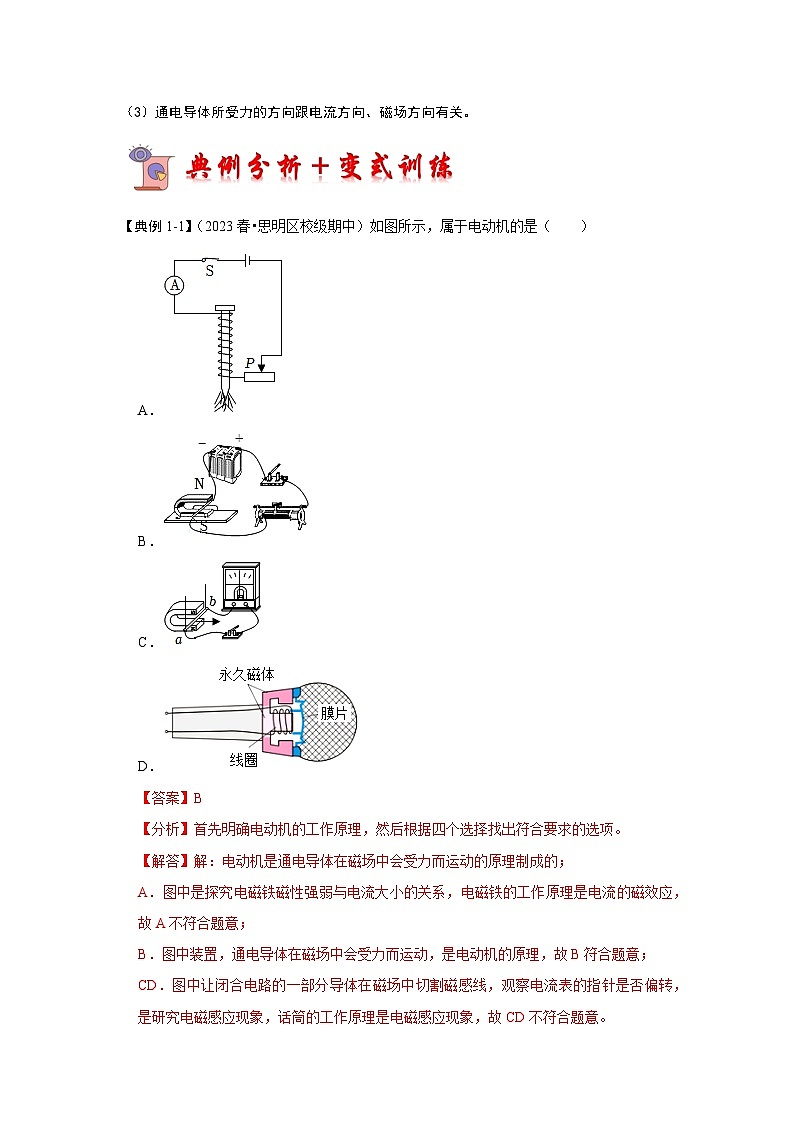

【典例1-1】（2023春•思明区校级期中）如图所示，属于电动机的是（ ）
A． B．
C． D．

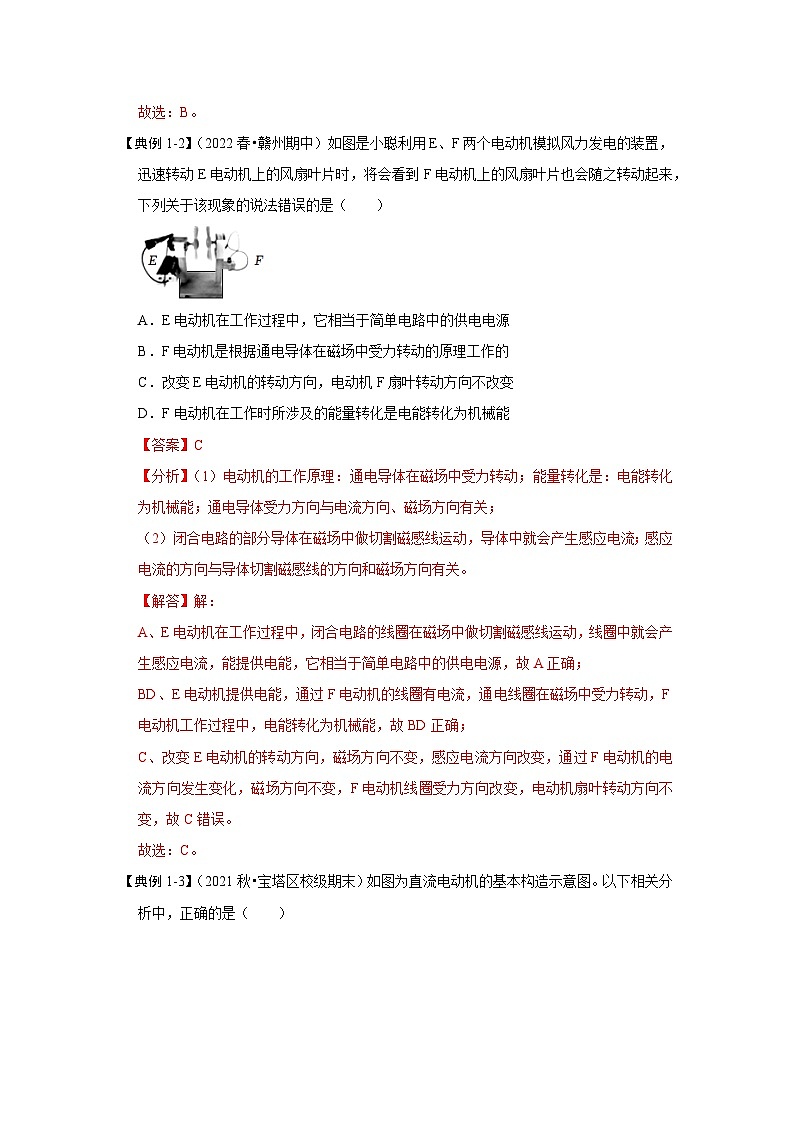

【典例1-2】（2022春•赣州期中）如图是小聪利用E、F两个电动机模拟风力发电的装置，迅速转动E电动机上的风扇叶片时，将会看到F电动机上的风扇叶片也会随之转动起来，下列关于该现象的说法错误的是（ ）
A．E电动机在工作过程中，它相当于简单电路中的供电电源
B．F电动机是根据通电导体在磁场中受力转动的原理工作的
C．改变E电动机的转动方向，电动机F扇叶转动方向不改变
D．F电动机在工作时所涉及的能量转化是电能转化为机械能
【典例1-3】（2021秋•宝塔区校级期末）如图为直流电动机的基本构造示意图。以下相关分析中，正确的是（ ）
A．电动机工作过程中，线圈中的电流方向保持不变
B．电动机工作过程中，线圈中也产生感应电流
C．电动机通电后不转，一定是线圈刚好处在平衡位置
D．将电源和磁铁的两极同时对调，线圈将会反方向转动

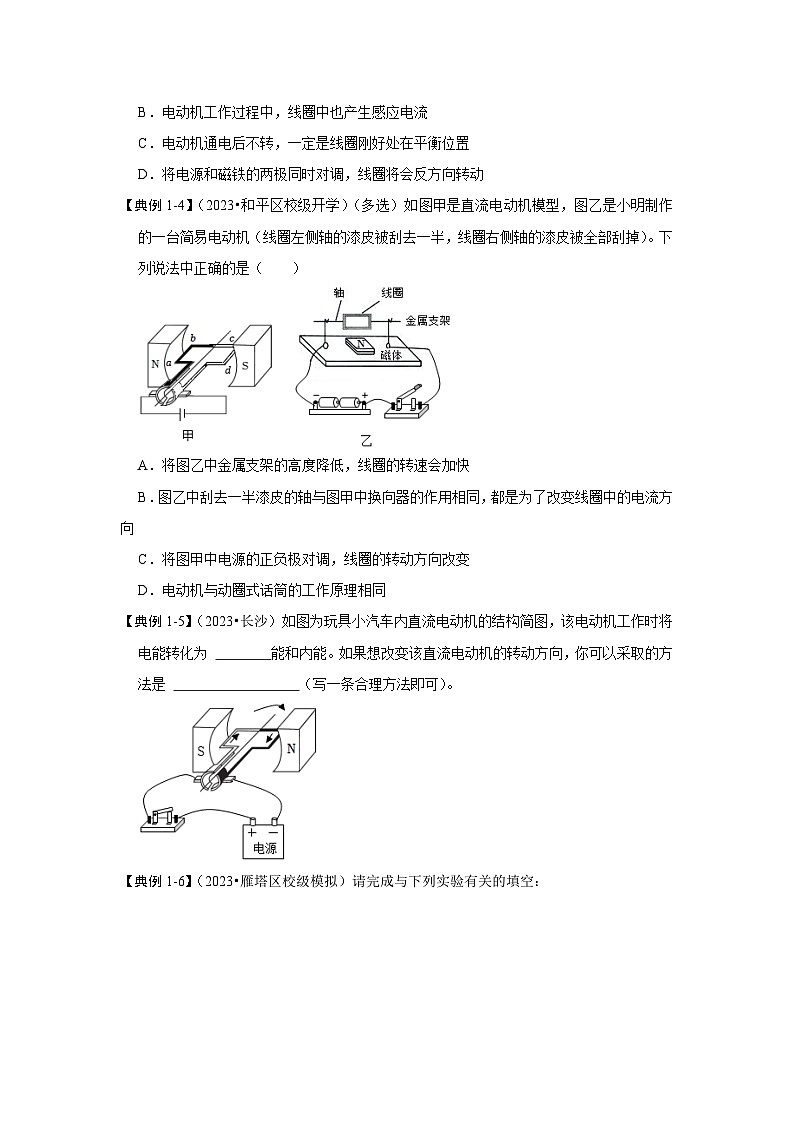

【典例1-4】（2023•和平区校级开学）（多选）如图甲是直流电动机模型，图乙是小明制作的一台简易电动机（线圈左侧轴的漆皮被刮去一半，线圈右侧轴的漆皮被全部刮掉）。下列说法中正确的是（ ）
A．将图乙中金属支架的高度降低，线圈的转速会加快
B．图乙中刮去一半漆皮的轴与图甲中换向器的作用相同，都是为了改变线圈中的电流方向
C．将图甲中电源的正负极对调，线圈的转动方向改变
D．电动机与动圈式话筒的工作原理相同
【典例1-5】（2023•长沙）如图为玩具小汽车内直流电动机的结构简图，该电动机工作时将电能转化为 能和内能。如果想改变该直流电动机的转动方向，你可以采取的方法是 （写一条合理方法即可）。
【典例1-6】（2023•雁塔区校级模拟）请完成与下列实验有关的填空：
（1）将图甲1中的小卡片旋转一定角度，并保持两个拉力方向相反如图甲2所示，然后再松手，这样做是为了探究相互平衡的两个力是否作用在 。
（2）如图乙，用大小不同的力敲击音叉同一位置，观察到乒乓球被弹开的幅度不同，音叉发出声音的响度也不同，说明声音的响度与 有关。
（3）如图丙所示是最简单的直流电动机模型，其中绕制线圈的铜丝外表有漆皮，必须对线圈引出线的两端（搁置于铜质弯钩的部位）进行刮漆处理，一端全部刮掉，一端只刮掉半周。按这种方法刮漆的目的是使线圈能够 ，因此这一部位就相当于电动机中的 （填某一部件的名称）。
【变式1-1】（2021•松山区一模）下列有关电与磁的说法不正确的是（ ）
A．磁悬浮列车能够悬浮是利用磁极间的相互作用
B．磁场是由无数磁感线组成的
C．直流电动机是把电能转化为机械能的装置
D．小磁针的北极在某点所受磁场力方向跟该点磁场方向相同
【变式1-2】（2023•工业园区校级模拟）如图甲是直流电动机模型，图乙是小明制作的一台简易电动机（线圈左侧轴的漆皮被刮去一半，线圈右侧轴的漆皮被全部刮掉）。下列说法中正确的是（ ）
A．电动机是利用电磁感应原理工作的装置
B．图乙中刮去一半漆皮的轴与图甲中换向器的作用相同，都是为了改变线圈中的电流方向
C．将图甲中电源的正负极对调，线圈的转动方向不变
D．将图乙中金属支架的高度降低，线圈的转速会加快
【变式1-3】（2021•东台市模拟）小明和小华分别用如图所示的装置研究简易电动机的工作情况，小明将线圈两端的漆全部刮掉，小华只将一端的漆全刮掉，另一端刮掉一半，闭合开关后（有电流通过灯丝，灯就发光），他们看到的现象分别是（ ）
A．小明看到线圈连续转动，灯时亮时灭 B．小华看到线圈连续转动，灯连续发光
C．小华看到线圈左右摆动，灯时亮时灭 D．小明看到线圈左右摆动，灯连续发光
【变式1-4】（2022•越秀区校级三模）（多选）如图所示为直流电动机的两个不同时刻的工作原理图，下列分析不正确的是（ ）
A．在电动机工作的过程中，机械能转化为电能
B．在甲时刻，导线ab受到的力与cd导线受到的力方向相同
C．在乙时刻，导线ab受到的力与cd导线受到的力方向相同
D．在甲、乙两个时刻，导线ab中的电流方向不同，磁场方向相同，因此受到的磁场力方向不同
【变式1-5】（2023•澄城县一模）如图是安装好的直流电动机模型接入电路的情况，电动机的工作原理是 ；闭合开关，假定电动机会按顺时针方向转动，若要使电动机逆时针转动，请写出一种方法 。
【变式1-6】（2023•西山区二模）如图所示，晓佳将一简易电动机接入电路中，闭合开关，小灯泡发光但电动机线圈不转动，通过检查，排除线圈被卡不转动的可能，于是晓佳判断可能是电动机线圈短路而不转动，晓佳的同学小华却认为：不一定是线圈短路才不转动，也可能是线圈所受磁场力太小。为帮晓佳找出电动机不转动的原因，他们可利用如图所示的电路图和多节新电池、磁性强弱不同的多块磁铁进行实验。他们进行的操作是 将 ，若 ，说明线圈不转动的原因是所受磁场力太小。
【变式1-7】（2020•泰兴市模拟）如图甲是小名同学安装好的直流电动机模型：
（1）请写出图中A部件的名称： ．
（2）在安装该模型时要按照由下而上， （“由外而内”或“由内而外”）的顺序安装．
（3）为了使组装的电动机模型能够正常运转，小名在安装时还应注意以下几点，其中错误的是
A．要尽量减小轴与轴架之间的摩擦 B．电刷与换向器的接触松紧要适当
C．不要使各元件因安装不当而产生形变 D．每一只固定螺钉均不能拧紧
（4）小名把安装好的电动机、变阻器、电源和开关串联起来进行实验，如图所示
①请用笔画线代替导线完成图中实验器材的连接．（要求滑片向右移，电动机转速变慢）
②合上开关接通电路，观察线圈转动，把电源两极对调一下，观察到线圈 改变了．
③若开关闭合，线圈不转，用手轻轻一拔，线圈就转动起来，则原来线圈不转的原因是 ．
（5）电动机在许多家用电器中应用十分广泛，请你举出一种装有电动机的家用电器的名称 ．
1．（2022春•杭州期中）一台直流电动机模型通电后不转动，但用手轻轻拨动一下线圈就转动起来了，出现这种现象的原因可能是（ ）
A．换向器与电刷未接触 B．启动时线圈恰好在平衡位置
C．磁体的磁性不够强 D．电源正负极接反了
2．（2023•安徽模拟）如图所示是直流电动机的模型，闭合开关后线圈顺时针转动，现要加快线圈顺时针转动的速度，下列方法中可行的是（ ）
A．减小电路中的电流 B．只改变电路中电流的方向
C．对调磁极位置同时改变电流方向 D．换用磁性更强的磁铁
3．（2022春•鹿城区校级月考）在安装直流电动机模型的实验中，接好电路，合上开关后，发现线圈不转，轻推一下线圈马上就转起来，刚开始不转的原因可能是（ ）
A．磁铁的磁性不强 B．通过线圈的电流太小了
C．电刷与换向器之间的摩擦太大了 D．电动机线圈平面恰好处在平衡位置
4．（2023•安徽）图示为某电动机的原理图，EF、PQ为螺线管，abcd为电动机的线圈，OO′为转轴。闭合开关，从O点沿转轴观察，线圈顺时针转动，则（ ）
A．螺线管F端为N极，P端为N极
B．螺线管F端为S极，P端为S极
C．若将电源的正负极对调，从O点沿转轴观察，线圈仍顺时针转动
D．若将电源的正负极对调，从O点沿转轴观察，线圈将逆时针转动
5．（2022•广东模拟）电动机在现代生产生活中有广泛的应用.如图所示是电动机原理图，将通电线圈abcd置于磁场中，线圈的ab、cd受到 使线圈转动起来；某电动车是利用电动机来驱动车轮转动的，遇到障碍时，只要按下倒车开关就能改变线圈中的
来实现倒车；图中所示是 （填“直流”或“交流”）电动机原理图.
6．（2022秋•金水区校级期末）如图所示，一个综合实践小组用一段漆包线绕成线圈abcd，用小刀刮两端引线的漆皮，一端全部刮去，另一端只刮上半周或下半周。将线圈abcd放在用硬金属丝做成的支架m、n上，并按图示连接电路。闭合开关，用手轻推一下线圈，线圈会持续转动，这就是简易的 （选填“发电机”或“电动机”），根据
原理制成的。若只将电源的正负极互换，则线圈转动方向会与原来的转动方向 （选填“相同”或“相反”）。
7．（2022•南京模拟）莱芜城区基本普及了纯电动公交车。纯电动公交车的“心脏”是电动机，车上的调速装置相当于 （填电学器材名称），行驶的过程中，司机师傅踩下或者松开调速踏板，可以改变电动机中的 大小。
8．（2021秋•政和县期末）电动汽车节能环保，越来越受人们青睐，它的主要动力装置是驱动电动机。在行驶过程中，驱动电动机主要将 能转化为 能。
9．（2022春•长兴县月考）如图是同学们安装过的直流电动机模型.
（1）在某次安装直流电动机模型活动中，小孙把安装好的电动机接入电路，闭合开关，线圈不转动。若小孙用手轻轻一推转子，线圈就转动起来，则她的线圈不转的原因是 。
（2）线圈正常转动后，若把电源的两极对调一下，观察到线圈转动的方向 （填“改变”或“不变”）。
（3）为了提高电动机转速，可采取的方法是 。
10．（2022秋•宝丰县期末）同学们在制作电动机模型时，把一段粗漆包线烧成约3cm×2cm的矩形线圈，漆包线在线圈的两端各伸出约3cm。然后，用小刀刮两端引线的漆皮用硬金属丝做两个支架，固定在硬纸板上。两个支架分别与电池的两极相连。把线圈放在支架上，线圈下放一块强磁铁，如图所示，给线圈通电并用手轻推一下，线圈就会不停地转下去。
（1）在漆包线两端用小刀刮去引线的漆皮，刮线的要求是 （填选项“A”或“B”）。
A.两端全刮掉 B.一端全部刮掉，另一端只刮半周
（2）可以通过改变 方向，改变线圈的转动方向。（填一种方法）
（3）线圈在转动过程中 能转化为 能。
11．（2023•兴化市模拟）在制作小电动机模型时，把一段粗漆包线绕成约5cm×4cm矩形线圈，漆包线在线圈两端各伸出长约5cm的引线，用小刀刮去引线的漆皮，再用硬金属丝做成两个支架固定在硬纸板上，硬纸板上放一块磁铁，将线圈放在支架上，并连成如图甲所示的电路。
（1）图乙两端引线采取四种不同方式刮漆（标黑色部分表示未刮漆），通电后线圈能持续转动的是 图，请描述此时线圈转动一圈受到磁场力的情况：
。
（2）能持续转动的图示中，要改变线圈的转动方向，可采取的一种方法是：
。
（3）用图乙中B器材和小风车制成图丙装置，当持续转动小风车后，请描述灵敏电流计的指针摆动情况： ，这是利用 原理发电的。
12．（2021春•靖安县校级月考）试解释：当电池用的时间久了，录音机为什么拉不动录音带？为了使电动机转得更快，可以采取哪些措施？
13．（2023•淮阳区校级三模）2023年初，汽车行业大降价引起了一阵购车潮，趁此机会，小林购买了一辆电动汽车，如表所示为小林所购车的部分参数。已知小林质量为60千克，从滨江出发到杭州千岛湖出差，其中高速路段长约150千米，允许行驶最高时速为120千米/小时，该车行驶时受到的阻力是车总重力的0.1倍。（g取10N/kg）
（1）小林以允许行驶最高时速匀速通过高速路段需要多少时间？
（2）电动汽车匀速行驶在高速路时，受到的牵引力是多少？
（3）请你谈谈电动汽车的优缺点，各写一条出来。车身质量
2t
充电一次最大行驶里程
600千米
最高车速
200千米/小时
每个车轮与地面接触面积
100cm2
