第16章《电磁转换》单元测试卷（原卷版+解析版）
展开
这是一份第16章《电磁转换》单元测试卷（原卷版+解析版），文件包含第16章《电磁转换》单元测试卷原卷版docx、第16章《电磁转换》单元测试卷解析版docx等2份试卷配套教学资源，其中试卷共40页， 欢迎下载使用。

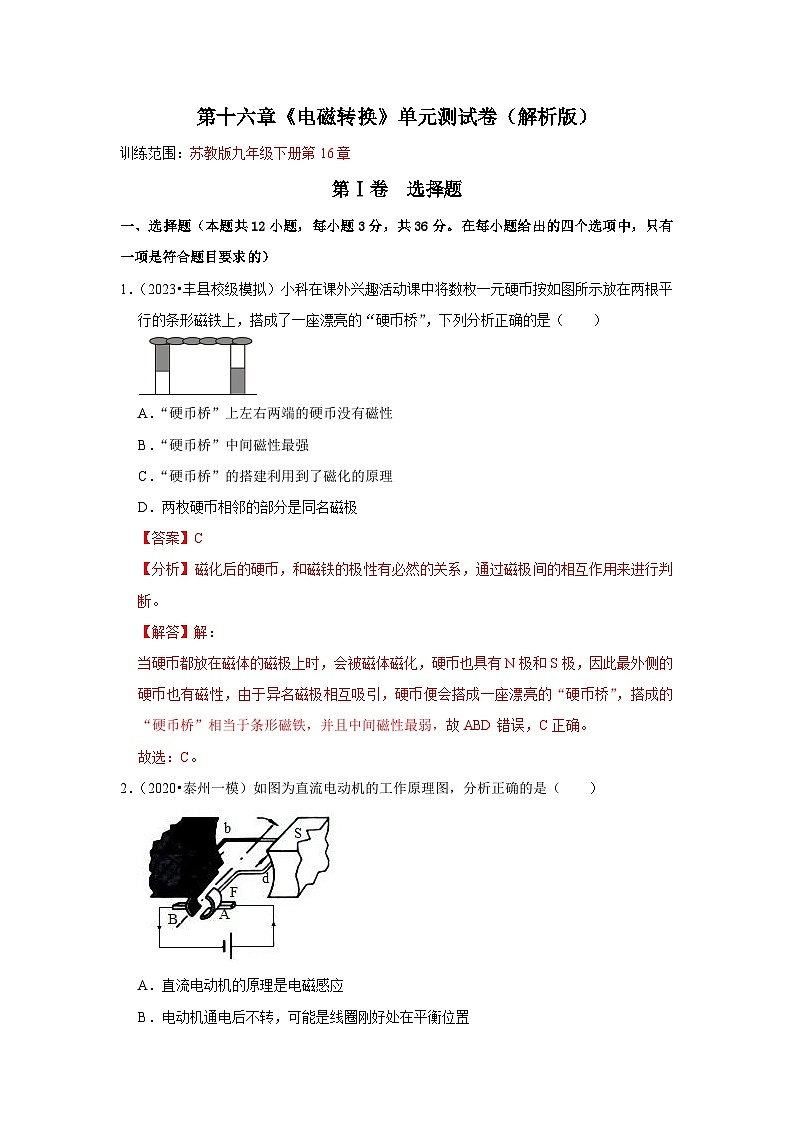

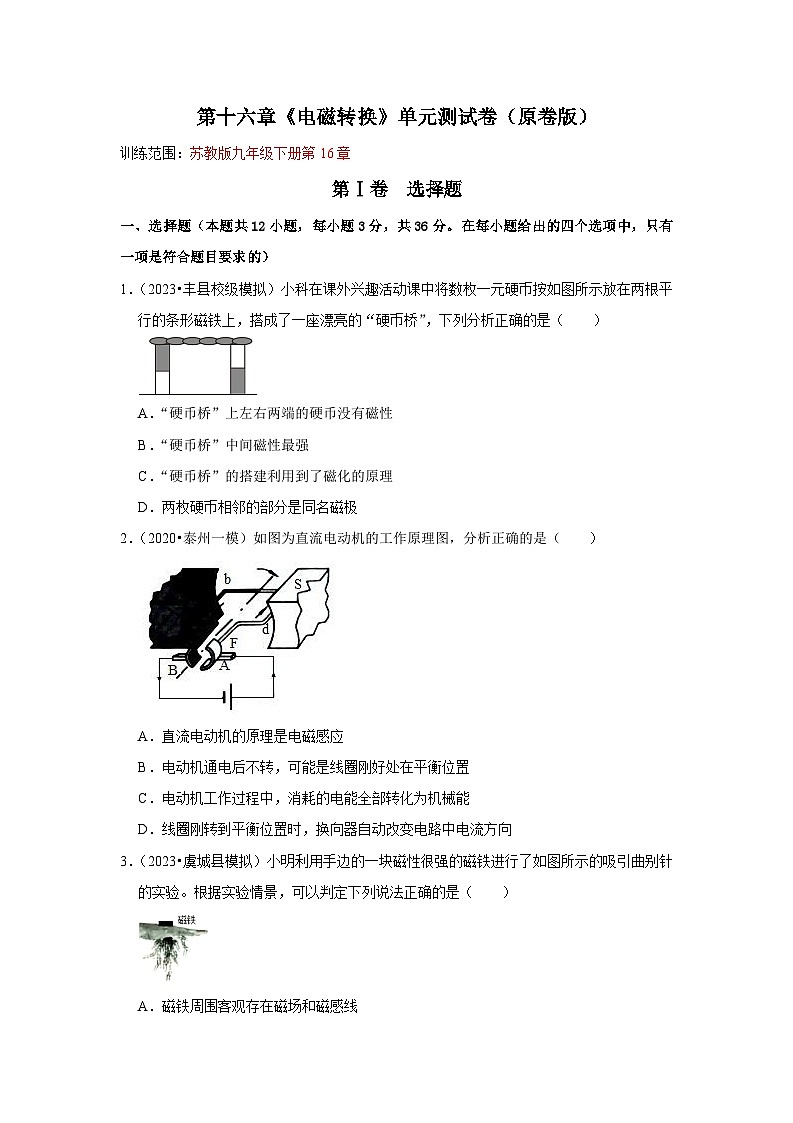

第十六章《电磁转换》单元测试卷（原卷版）训练范围：苏教版九年级下册第16章第Ⅰ卷 选择题一、选择题（本题共12小题，每小题3分，共36分。在每小题给出的四个选项中，只有一项是符合题目要求的）1．（2023•丰县校级模拟）小科在课外兴趣活动课中将数枚一元硬币按如图所示放在两根平行的条形磁铁上，搭成了一座漂亮的“硬币桥”，下列分析正确的是（ ）A．“硬币桥”上左右两端的硬币没有磁性 B．“硬币桥”中间磁性最强 C．“硬币桥”的搭建利用到了磁化的原理 D．两枚硬币相邻的部分是同名磁极2．（2020•泰州一模）如图为直流电动机的工作原理图，分析正确的是（ ）A．直流电动机的原理是电磁感应 B．电动机通电后不转，可能是线圈刚好处在平衡位置 C．电动机工作过程中，消耗的电能全部转化为机械能 D．线圈刚转到平衡位置时，换向器自动改变电路中电流方向3．（2023•虞城县模拟）小明利用手边的一块磁性很强的磁铁进行了如图所示的吸引曲别针的实验。根据实验情景，可以判定下列说法正确的是（ ）A．磁铁周围客观存在磁场和磁感线 B．磁铁周围各点的磁场方向都是竖直向下的 C．磁铁周围磁场的强弱是均匀的 D．曲别针能够被磁铁吸引是由于被磁化了4．（2023春•长沙期中）关于图中所示的四个情景，下列说法中正确的是（ ）A．甲图：研究电磁铁磁性强弱与电流大小的关系| B．乙图：触接后小磁针将发生偏转，说明电流周围有磁场 C．丙图：当水位升高到B时，绿灯会发光报警 D．丁图：北京地区地面附近能自由转动的小磁针静止时，N极指向地理南极附近5．（2023•东港区校级二模）国产003型航母将采用自行研制的电磁弹射器。如图所示，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，即可受到强大的推力。下列与电磁弹射器工作原理一致的实验是（ ）A． B． C． D．6．（2023•雨花区校级二模）下列有关电与磁的说法正确的是（ ）A．磁悬浮列车能够悬浮是利用异名磁极相互排斥的原理 B．磁场是由无数磁感线组成的 C．直流电动机是把机械能转化为电能的装置 D．小磁针的北极在某点所受磁场力方向跟该点磁场方向相同7．（2023•安徽模拟）实验小组利用如图所示的装置探究产生感应电流的条件，蹄形磁体保持静止，导体棒ab处在蹄形磁体的磁场中。下列说法中错误的是（ ）A．灵敏电流计的主要作用是显示电路中是否产生了感应电流 B．导体棒ab与导线灵敏电流计组成闭合回路 C．导体棒ab水平向右运动时会切割磁感线 D．导体棒ab竖直向上运动时灵敏电流计的指针偏转8．（2023•聊城模拟）下列有关电与磁说法正确的是（ ） A．甲图我国早期的指南针——司南，静止时长柄指的是地理的北极 B．乙图导线通电时，小磁针发生偏转，法拉第最早证实了电流周围存在磁场 C．丙图所示小磁针静止，则A端为电源的正极 D．丁图开关闭合，导体ab左右运动电流计指针摆动，利用这个原理可以制成电动机9．（2023•酒泉二模）下列展示的是我国古代劳动人民智慧的成果，其中说法错误的是（ ）A．桔埠提水利用杠杆原理 B．编钟是利用敲击大小不同的钟改变音调 C．日晷测量时间利用光沿直线传播 D．司南静止时长柄指南是受到重力的作用10．（2022秋•三明期末）如图所示，条形磁铁静止于水平桌面上，电磁铁水平放置且左端固定。当电路中滑动变阻器的滑片P移动时，条形磁铁开始向右运动。则（ ）A．滑片P向左移动 B．滑片P向右移动 C．滑片左右移动均可 D．无法判断11．（2023•罗庄区一模）超市门口处的报警器由检测天线、安检门、检测器构成。未消磁的标签通过超市安检门时，安检门上的线圈会产生电流，触发报警器达到防盗目的。图中能反映出安检门工作原理的是（ ）A． B． C． D．12．（2023•邓州市一模）现在很多大型商场都安装一种“聪明”的电梯，载人和不载人时，电梯运行的速度会发生变化。这种电梯的简易控制电路如图所示，图中压力传感器R的阻值会随着压力的增大而减小。对此，下列说法正确的是（ ）A．电磁继电器是利用电磁感应工作的 B．控制电路中，电磁铁的上端为N极 C．当电流的方向发生变化时，电梯运行的速度会发生变化 D．当压力增大到一定值时，衔铁与触点2接触，电梯的电梯的速度减慢二、填空题（本题共10小题，每空1分，共22分）13．（2023•长春二模）如图是我国早期的指南针——司南。“柢”是长柄，它永远指南方，是因为受到 的作用，“柢”相当于磁体的 极。14．（2023•武汉模拟）如图所示是扬声器的构造示意图，它主要由固定的永久磁体、线圈和锥形纸盆构成。当线圈中瞬时通入如图所示电流时，线圈的左侧为 极，若线圈此时受到磁铁的作用而向左运动，永久磁体的左侧为 极。扬声器的线圈中通入携带声音信息、时刻变化的电流，使得它在一个瞬间和下一个瞬间受到不同的力，于是带动纸盆 起来，发出了声音。15．（2023•商水县二模）白鹤滩水电站水轮发电机组全部投产发电，标志着我国长江上全面建成世界最大清洁能源长廊。发电机的工作原理是英国物理学家 发现的 现象。16．（2023春•句容市校级月考）磁体间力的作用是通过 发生的。如图所示的是用来描绘某一磁体周围磁场的部分磁感线，a点和b点磁场更强的是 点。若在b点放置一个可自由转动的小磁针，则小磁针静止时，其S极指向 处（选填“P”或“Q”）。17．（2023春•龙口市期中）如图所示，开关S闭合，根据通电螺线管周围的磁感线分布判断直流电源的左端为 （填“正极”或“负极”）。弹簧测力计吊着铜块在通电螺线管的上方从右端水平匀速运动到左端的过程中，弹簧测力计示数 ；若将铜块换成铁块，其他条件不变，则弹簧测力计示数 （后两个空填“先变小后变大”“一直不变”或“先变大后变小”）。18．（2023•郓城县模拟）如图所示进行“通电导线在磁场中受力运动”实验，若将电源的正负极和磁体的磁极同时对调，导体ab的运动方向与原来方向 （选填“相反”或“相同”），利用这一原理可制成 机。19．（2022秋•南昌期末）直流电动机的工作过程中，“换向器”起了关键作用，它能使线圈刚刚转过平衡位置时，就自动改变线圈中的 ，从而实现通电线圈在磁场中的连续转动。20．（2023•朝阳二模）如图所示的闭合电路中，让铜棒ab静止，当蹄形磁铁竖直向上运动时，灵敏电流计的指针 （选填“会”或“不会”）偏转， （选填“动圈式话筒”或“动圈式扬声器”）是应用电磁感应原理制成的。21．（2023•花都区二模）探究“感应电流的产生条件”的实验装置如图所示，ab是一根铜棒，通过导线连接在灵敏电流计的两个接线柱上。开关断开，让ab棒水平向左运动，此时ab棒是否做切割磁感线运动？ ， （选填“会”或“不会”）产生感应电流。22．（2023•吉安县校级二模）如图所示为车库积水自动报警器原理图，其核心是一电磁继电器。图中A、B位置可以安装电铃或LDE灯，要求车库没有积水时，LED灯亮，车库有积水时，电铃响。电铃应该安装在图中的 （选填“A”或“B”）位置；电磁继电器实质是一种 （选填“用电器”或“开关”）。三．解答题（本题共8小题，共42分）23．（2023•漳州模拟）地球是一个天然的大磁体，类似条形磁铁，如图所示为小磁针静止时N、S极的指向，请在图中“（ ）”处标出地磁场的磁极，并用箭头标出P点的磁感线方向。24．（2023•宽甸县模拟）根据图中通电螺线管的S极，在磁感线上用箭头标出磁感线方向、标出小磁针静止时N极及电源的正、负极。25．（2023•武汉模拟）如图，在“探究什么情况下磁可以生电”实验中：（1）下表是小明记录的部分实验操作与现象，比较1、2、3可知，闭合电路的一部分导体在磁场中做 运动时，导体中就产生电流。（2）要使感应电流方向发生改变，可采取的具体措施是 （选填字母）。A.使用磁性更强的磁体B.保持磁体静止，只改变导体水平运动的方向C.上下调换磁极，同时改变导体水平运动的方向（3）从能量的角度来分析，感应电流的产生过程是 能转化为电能。（4）如果将电流表换成 ，可以探究磁场对通电导体的作用。26．（2023•兰考县模拟）在探究通电螺线管外部的磁场方向实验中，萧红准备了铁屑、小磁针、定值电阻、电池、通电螺线管等器材，她在螺线管的两端分别放置一枚小磁针，在固定通电螺线管的水平硬纸板上均匀的撤满铁屑，轻敲纸板，铁屑的排列情况如图甲所示。请回答下列问题：（1）本实验通过观察 的现象来研究磁场。通过螺线管周围的小磁针指向和铁屑排列规律，萧红绘制了磁感线，发现磁感线的分布情况与 磁体周围的相似；（2）在图乙中，萧红发现螺线管中间部位两侧的小磁针没有发生偏转，而其他位置的小磁针均发生了偏转，这两处小磁针不偏转的可能原因： 。（3）地球周围存在磁场，有学者认为，地磁场是由于地球带电自转形成圆形电流引起的，结合图甲、乙分析推断；图丙中地球的圆形电流方向与地球自转方向 （选填“相同”或“相反”）。27．（2023•东莞市校级一模）在探究“影响电磁铁磁性强弱的因素”实验中，小明制成简易电磁铁甲、乙，并设计了如图所示的电路。（1）当滑动变阻器滑片向左移动时，电磁铁甲、乙吸引大头针的个数 （填“增加”或“减少”），说明电流越 （填“大”或“小”），电磁铁磁性越强；（2）根据图示的情境可知， （填“甲”或“乙”）的磁性强，说明电流一定时， ，电磁铁磁性越强；（3）电磁铁在生活中应用广泛，请举一例： ；（4）电磁铁吸引的大头针下端分散的原因是： 。28．（2023•牧野区校级二模）如图所示，这是陕西某景区为游客服务的观光车，方便快捷，其质量为1000kg。（g取10N/kg）（1）观光车的主要部件是电动机，其工作原理是 ；（2）当观光车上司机和乘客的总质量为600kg时，观光车静止在水平路面上，轮胎与路面的总接触面积是400cm2，则观光车对水平路面的压强为多少？（3）若观光车在水平路面上匀速直线行驶时，受到的阻力是500N，则观光车以5m/s的速度匀速直线行驶5min牵引力所做的功是多少？（4）请写出一条电动观光车的优点。29．（2022•东莞市校级模拟）阅读短文，回答问题：巨磁电阻效应1988年阿尔贝•费尔和彼得•格林贝格尔发现，在铁、铬相间的三层复合膜电阻中，微弱的磁场可以导致电阻大小的急剧变化，这种现象被命名为“巨磁电阻效应”。格林贝格尔发现，并非任意两种不同种金属的三层复合膜都具有“巨磁电阻效应”。三层膜中，只有两侧是铁、钴、镍这三种容易被磁化的金属中的一种，中间一层是不易被磁化的其他金属，才可能产生“巨磁电阻效应”。用R0表示未加磁场时复合膜的电阻，R表示加入磁场后复合膜的电阻。实验测得，铁、铬组成复合膜的与磁场强度的关系如图乙所示。三条图线中铁膜层的厚度均是3nm，图线1、图线2和图线3中铬膜层的厚度分别是1.8nm、1.2nm和0.9nm。1994年IBM公司利用“巨磁电阻效应”，研制出“新型读出磁头”，用于家用计算机的硬盘中。这种磁头将磁场对复合膜阻值的影响转换成电压的变化来读取信息。（1）以下三层复合膜可能发生“巨磁电阻效应”的是 。A．铁/钴/铁 B．钴/铜/钴 C．金/铝/金 D．铜/铁/铜（2）图乙中所加磁场强度逐渐增强时，图线3对应复合膜的阻值的变化情况是 。（3）“新型读出磁头”可将微弱的磁信息转化为 信息。该转化过程 （是/不是）利用电磁感应原理。（4）图乙中当磁场强度是20单位时，下列分析正确的是A．图线1的阻值最大 B．图线3的阻值最大C．图线1的阻值变化最显著 D．图线3的阻值变化最显著（5）图丙中“A…E”是家用计算机硬盘某磁道。铁、铬复合膜的“新型读出磁头”中电流I保持恒定。磁头从左向右匀速经过该磁道的过程中，磁头两端电压U变化情况如图丁所示。如果用1表示有磁区域，0表示无磁区域，则用1和0表示图丙中ABCDE是 。30．（2023•金平区校级三模）阅读材料，完成下列问题。无链条电动自行车无链条电动自行车，被称为“没有链条的混合动力电动自行车”。它相比传统自行车具有很多优点如：省力、耐用、安静、灵便、结构简单等，因此，无链条电动自行车是城市中一种理想的交通工具。如图甲所示为一种在售的无链条电动自行车。它结合了电子动力和人体动力，此车既可以通过给锂电池充电获得能量；也可以通过骑行者踩脚踏板获得能量。骑行者踩脚踏板的动能，可转化为电能，存储在自行车框架中的锂电池内，之后通过电动机驱动后轮转化成动能，以此驱动自行车前进。因此使骑行者骑得更省力，同时也能减少对环境的污染。为了保证电动车的续航能力，该车采用了能量密度大的锂电池，其能量密度达160Wh/kg。（能量密度为存储能量与电池质量的比值）（1）脚踩踏板获得的能量转变为电能，图乙中与其工作原理相同的是 ；（2）电动车行驶时极为安静可以从 （选填“声源处”或“传播途中”）减弱噪声，与汽车相比，电动车启动较快的原因之一是因为其质量小，具有的 较小；（3）图甲中这款车的锂电池最多所储存的电能约为 J，锂电池的质量为 kg；（4）测试时若质量为60kg的骑行者不踩脚踏板，仅靠锂电池驱动，在平直路面上可连续匀速行驶2.7×104m，已知行驶时的阻力为车对地面压力的0.04倍，电动机的效率为 ；（5）若骑行者踩脚踏板辅助锂电池给车提供能量，这种“混合动力驱动”可使车连续匀速行驶3.6×104m，则“混合动力驱动”时人所提供的能量与“电力驱动”时锂电池提供的能量之比为 （g取10N/kg）。 序号实验操作电流表指针偏转情况1保持导体与磁体静止不偏转2保持磁体静止，导体水平向左切割磁感线向右偏转3保持磁体静止，导体水平向右切割磁感线向左偏转…整车整车质量40kg最大车速26km/h锂电池最大噪声≤30dB电压36V容量10Ah电动机额定功率180W
第十六章《电磁转换》单元测试卷（原卷版）训练范围：苏教版九年级下册第16章第Ⅰ卷 选择题一、选择题（本题共12小题，每小题3分，共36分。在每小题给出的四个选项中，只有一项是符合题目要求的）1．（2023•丰县校级模拟）小科在课外兴趣活动课中将数枚一元硬币按如图所示放在两根平行的条形磁铁上，搭成了一座漂亮的“硬币桥”，下列分析正确的是（ ）A．“硬币桥”上左右两端的硬币没有磁性 B．“硬币桥”中间磁性最强 C．“硬币桥”的搭建利用到了磁化的原理 D．两枚硬币相邻的部分是同名磁极2．（2020•泰州一模）如图为直流电动机的工作原理图，分析正确的是（ ）A．直流电动机的原理是电磁感应 B．电动机通电后不转，可能是线圈刚好处在平衡位置 C．电动机工作过程中，消耗的电能全部转化为机械能 D．线圈刚转到平衡位置时，换向器自动改变电路中电流方向3．（2023•虞城县模拟）小明利用手边的一块磁性很强的磁铁进行了如图所示的吸引曲别针的实验。根据实验情景，可以判定下列说法正确的是（ ）A．磁铁周围客观存在磁场和磁感线 B．磁铁周围各点的磁场方向都是竖直向下的 C．磁铁周围磁场的强弱是均匀的 D．曲别针能够被磁铁吸引是由于被磁化了4．（2023春•长沙期中）关于图中所示的四个情景，下列说法中正确的是（ ）A．甲图：研究电磁铁磁性强弱与电流大小的关系| B．乙图：触接后小磁针将发生偏转，说明电流周围有磁场 C．丙图：当水位升高到B时，绿灯会发光报警 D．丁图：北京地区地面附近能自由转动的小磁针静止时，N极指向地理南极附近5．（2023•东港区校级二模）国产003型航母将采用自行研制的电磁弹射器。如图所示，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，即可受到强大的推力。下列与电磁弹射器工作原理一致的实验是（ ）A． B． C． D．6．（2023•雨花区校级二模）下列有关电与磁的说法正确的是（ ）A．磁悬浮列车能够悬浮是利用异名磁极相互排斥的原理 B．磁场是由无数磁感线组成的 C．直流电动机是把机械能转化为电能的装置 D．小磁针的北极在某点所受磁场力方向跟该点磁场方向相同7．（2023•安徽模拟）实验小组利用如图所示的装置探究产生感应电流的条件，蹄形磁体保持静止，导体棒ab处在蹄形磁体的磁场中。下列说法中错误的是（ ）A．灵敏电流计的主要作用是显示电路中是否产生了感应电流 B．导体棒ab与导线灵敏电流计组成闭合回路 C．导体棒ab水平向右运动时会切割磁感线 D．导体棒ab竖直向上运动时灵敏电流计的指针偏转8．（2023•聊城模拟）下列有关电与磁说法正确的是（ ） A．甲图我国早期的指南针——司南，静止时长柄指的是地理的北极 B．乙图导线通电时，小磁针发生偏转，法拉第最早证实了电流周围存在磁场 C．丙图所示小磁针静止，则A端为电源的正极 D．丁图开关闭合，导体ab左右运动电流计指针摆动，利用这个原理可以制成电动机9．（2023•酒泉二模）下列展示的是我国古代劳动人民智慧的成果，其中说法错误的是（ ）A．桔埠提水利用杠杆原理 B．编钟是利用敲击大小不同的钟改变音调 C．日晷测量时间利用光沿直线传播 D．司南静止时长柄指南是受到重力的作用10．（2022秋•三明期末）如图所示，条形磁铁静止于水平桌面上，电磁铁水平放置且左端固定。当电路中滑动变阻器的滑片P移动时，条形磁铁开始向右运动。则（ ）A．滑片P向左移动 B．滑片P向右移动 C．滑片左右移动均可 D．无法判断11．（2023•罗庄区一模）超市门口处的报警器由检测天线、安检门、检测器构成。未消磁的标签通过超市安检门时，安检门上的线圈会产生电流，触发报警器达到防盗目的。图中能反映出安检门工作原理的是（ ）A． B． C． D．12．（2023•邓州市一模）现在很多大型商场都安装一种“聪明”的电梯，载人和不载人时，电梯运行的速度会发生变化。这种电梯的简易控制电路如图所示，图中压力传感器R的阻值会随着压力的增大而减小。对此，下列说法正确的是（ ）A．电磁继电器是利用电磁感应工作的 B．控制电路中，电磁铁的上端为N极 C．当电流的方向发生变化时，电梯运行的速度会发生变化 D．当压力增大到一定值时，衔铁与触点2接触，电梯的电梯的速度减慢二、填空题（本题共10小题，每空1分，共22分）13．（2023•长春二模）如图是我国早期的指南针——司南。“柢”是长柄，它永远指南方，是因为受到 的作用，“柢”相当于磁体的 极。14．（2023•武汉模拟）如图所示是扬声器的构造示意图，它主要由固定的永久磁体、线圈和锥形纸盆构成。当线圈中瞬时通入如图所示电流时，线圈的左侧为 极，若线圈此时受到磁铁的作用而向左运动，永久磁体的左侧为 极。扬声器的线圈中通入携带声音信息、时刻变化的电流，使得它在一个瞬间和下一个瞬间受到不同的力，于是带动纸盆 起来，发出了声音。15．（2023•商水县二模）白鹤滩水电站水轮发电机组全部投产发电，标志着我国长江上全面建成世界最大清洁能源长廊。发电机的工作原理是英国物理学家 发现的 现象。16．（2023春•句容市校级月考）磁体间力的作用是通过 发生的。如图所示的是用来描绘某一磁体周围磁场的部分磁感线，a点和b点磁场更强的是 点。若在b点放置一个可自由转动的小磁针，则小磁针静止时，其S极指向 处（选填“P”或“Q”）。17．（2023春•龙口市期中）如图所示，开关S闭合，根据通电螺线管周围的磁感线分布判断直流电源的左端为 （填“正极”或“负极”）。弹簧测力计吊着铜块在通电螺线管的上方从右端水平匀速运动到左端的过程中，弹簧测力计示数 ；若将铜块换成铁块，其他条件不变，则弹簧测力计示数 （后两个空填“先变小后变大”“一直不变”或“先变大后变小”）。18．（2023•郓城县模拟）如图所示进行“通电导线在磁场中受力运动”实验，若将电源的正负极和磁体的磁极同时对调，导体ab的运动方向与原来方向 （选填“相反”或“相同”），利用这一原理可制成 机。19．（2022秋•南昌期末）直流电动机的工作过程中，“换向器”起了关键作用，它能使线圈刚刚转过平衡位置时，就自动改变线圈中的 ，从而实现通电线圈在磁场中的连续转动。20．（2023•朝阳二模）如图所示的闭合电路中，让铜棒ab静止，当蹄形磁铁竖直向上运动时，灵敏电流计的指针 （选填“会”或“不会”）偏转， （选填“动圈式话筒”或“动圈式扬声器”）是应用电磁感应原理制成的。21．（2023•花都区二模）探究“感应电流的产生条件”的实验装置如图所示，ab是一根铜棒，通过导线连接在灵敏电流计的两个接线柱上。开关断开，让ab棒水平向左运动，此时ab棒是否做切割磁感线运动？ ， （选填“会”或“不会”）产生感应电流。22．（2023•吉安县校级二模）如图所示为车库积水自动报警器原理图，其核心是一电磁继电器。图中A、B位置可以安装电铃或LDE灯，要求车库没有积水时，LED灯亮，车库有积水时，电铃响。电铃应该安装在图中的 （选填“A”或“B”）位置；电磁继电器实质是一种 （选填“用电器”或“开关”）。三．解答题（本题共8小题，共42分）23．（2023•漳州模拟）地球是一个天然的大磁体，类似条形磁铁，如图所示为小磁针静止时N、S极的指向，请在图中“（ ）”处标出地磁场的磁极，并用箭头标出P点的磁感线方向。24．（2023•宽甸县模拟）根据图中通电螺线管的S极，在磁感线上用箭头标出磁感线方向、标出小磁针静止时N极及电源的正、负极。25．（2023•武汉模拟）如图，在“探究什么情况下磁可以生电”实验中：（1）下表是小明记录的部分实验操作与现象，比较1、2、3可知，闭合电路的一部分导体在磁场中做 运动时，导体中就产生电流。（2）要使感应电流方向发生改变，可采取的具体措施是 （选填字母）。A.使用磁性更强的磁体B.保持磁体静止，只改变导体水平运动的方向C.上下调换磁极，同时改变导体水平运动的方向（3）从能量的角度来分析，感应电流的产生过程是 能转化为电能。（4）如果将电流表换成 ，可以探究磁场对通电导体的作用。26．（2023•兰考县模拟）在探究通电螺线管外部的磁场方向实验中，萧红准备了铁屑、小磁针、定值电阻、电池、通电螺线管等器材，她在螺线管的两端分别放置一枚小磁针，在固定通电螺线管的水平硬纸板上均匀的撤满铁屑，轻敲纸板，铁屑的排列情况如图甲所示。请回答下列问题：（1）本实验通过观察 的现象来研究磁场。通过螺线管周围的小磁针指向和铁屑排列规律，萧红绘制了磁感线，发现磁感线的分布情况与 磁体周围的相似；（2）在图乙中，萧红发现螺线管中间部位两侧的小磁针没有发生偏转，而其他位置的小磁针均发生了偏转，这两处小磁针不偏转的可能原因： 。（3）地球周围存在磁场，有学者认为，地磁场是由于地球带电自转形成圆形电流引起的，结合图甲、乙分析推断；图丙中地球的圆形电流方向与地球自转方向 （选填“相同”或“相反”）。27．（2023•东莞市校级一模）在探究“影响电磁铁磁性强弱的因素”实验中，小明制成简易电磁铁甲、乙，并设计了如图所示的电路。（1）当滑动变阻器滑片向左移动时，电磁铁甲、乙吸引大头针的个数 （填“增加”或“减少”），说明电流越 （填“大”或“小”），电磁铁磁性越强；（2）根据图示的情境可知， （填“甲”或“乙”）的磁性强，说明电流一定时， ，电磁铁磁性越强；（3）电磁铁在生活中应用广泛，请举一例： ；（4）电磁铁吸引的大头针下端分散的原因是： 。28．（2023•牧野区校级二模）如图所示，这是陕西某景区为游客服务的观光车，方便快捷，其质量为1000kg。（g取10N/kg）（1）观光车的主要部件是电动机，其工作原理是 ；（2）当观光车上司机和乘客的总质量为600kg时，观光车静止在水平路面上，轮胎与路面的总接触面积是400cm2，则观光车对水平路面的压强为多少？（3）若观光车在水平路面上匀速直线行驶时，受到的阻力是500N，则观光车以5m/s的速度匀速直线行驶5min牵引力所做的功是多少？（4）请写出一条电动观光车的优点。29．（2022•东莞市校级模拟）阅读短文，回答问题：巨磁电阻效应1988年阿尔贝•费尔和彼得•格林贝格尔发现，在铁、铬相间的三层复合膜电阻中，微弱的磁场可以导致电阻大小的急剧变化，这种现象被命名为“巨磁电阻效应”。格林贝格尔发现，并非任意两种不同种金属的三层复合膜都具有“巨磁电阻效应”。三层膜中，只有两侧是铁、钴、镍这三种容易被磁化的金属中的一种，中间一层是不易被磁化的其他金属，才可能产生“巨磁电阻效应”。用R0表示未加磁场时复合膜的电阻，R表示加入磁场后复合膜的电阻。实验测得，铁、铬组成复合膜的与磁场强度的关系如图乙所示。三条图线中铁膜层的厚度均是3nm，图线1、图线2和图线3中铬膜层的厚度分别是1.8nm、1.2nm和0.9nm。1994年IBM公司利用“巨磁电阻效应”，研制出“新型读出磁头”，用于家用计算机的硬盘中。这种磁头将磁场对复合膜阻值的影响转换成电压的变化来读取信息。（1）以下三层复合膜可能发生“巨磁电阻效应”的是 。A．铁/钴/铁 B．钴/铜/钴 C．金/铝/金 D．铜/铁/铜（2）图乙中所加磁场强度逐渐增强时，图线3对应复合膜的阻值的变化情况是 。（3）“新型读出磁头”可将微弱的磁信息转化为 信息。该转化过程 （是/不是）利用电磁感应原理。（4）图乙中当磁场强度是20单位时，下列分析正确的是A．图线1的阻值最大 B．图线3的阻值最大C．图线1的阻值变化最显著 D．图线3的阻值变化最显著（5）图丙中“A…E”是家用计算机硬盘某磁道。铁、铬复合膜的“新型读出磁头”中电流I保持恒定。磁头从左向右匀速经过该磁道的过程中，磁头两端电压U变化情况如图丁所示。如果用1表示有磁区域，0表示无磁区域，则用1和0表示图丙中ABCDE是 。30．（2023•金平区校级三模）阅读材料，完成下列问题。无链条电动自行车无链条电动自行车，被称为“没有链条的混合动力电动自行车”。它相比传统自行车具有很多优点如：省力、耐用、安静、灵便、结构简单等，因此，无链条电动自行车是城市中一种理想的交通工具。如图甲所示为一种在售的无链条电动自行车。它结合了电子动力和人体动力，此车既可以通过给锂电池充电获得能量；也可以通过骑行者踩脚踏板获得能量。骑行者踩脚踏板的动能，可转化为电能，存储在自行车框架中的锂电池内，之后通过电动机驱动后轮转化成动能，以此驱动自行车前进。因此使骑行者骑得更省力，同时也能减少对环境的污染。为了保证电动车的续航能力，该车采用了能量密度大的锂电池，其能量密度达160Wh/kg。（能量密度为存储能量与电池质量的比值）（1）脚踩踏板获得的能量转变为电能，图乙中与其工作原理相同的是 ；（2）电动车行驶时极为安静可以从 （选填“声源处”或“传播途中”）减弱噪声，与汽车相比，电动车启动较快的原因之一是因为其质量小，具有的 较小；（3）图甲中这款车的锂电池最多所储存的电能约为 J，锂电池的质量为 kg；（4）测试时若质量为60kg的骑行者不踩脚踏板，仅靠锂电池驱动，在平直路面上可连续匀速行驶2.7×104m，已知行驶时的阻力为车对地面压力的0.04倍，电动机的效率为 ；（5）若骑行者踩脚踏板辅助锂电池给车提供能量，这种“混合动力驱动”可使车连续匀速行驶3.6×104m，则“混合动力驱动”时人所提供的能量与“电力驱动”时锂电池提供的能量之比为 （g取10N/kg）。 序号实验操作电流表指针偏转情况1保持导体与磁体静止不偏转2保持磁体静止，导体水平向左切割磁感线向右偏转3保持磁体静止，导体水平向右切割磁感线向左偏转…整车整车质量40kg最大车速26km/h锂电池最大噪声≤30dB电压36V容量10Ah电动机额定功率180W
