九年级上学期物理期末考试复习（原卷版+解析版）

这是一份九年级上学期物理期末考试复习（原卷版+解析版），文件包含九年级上学期物理期末考试复习电学常考必杀93题36大考点原卷版docx、九年级上学期物理期末考试复习电学常考必杀93题36大考点解析版docx等2份试卷配套教学资源，其中试卷共64页， 欢迎下载使用。

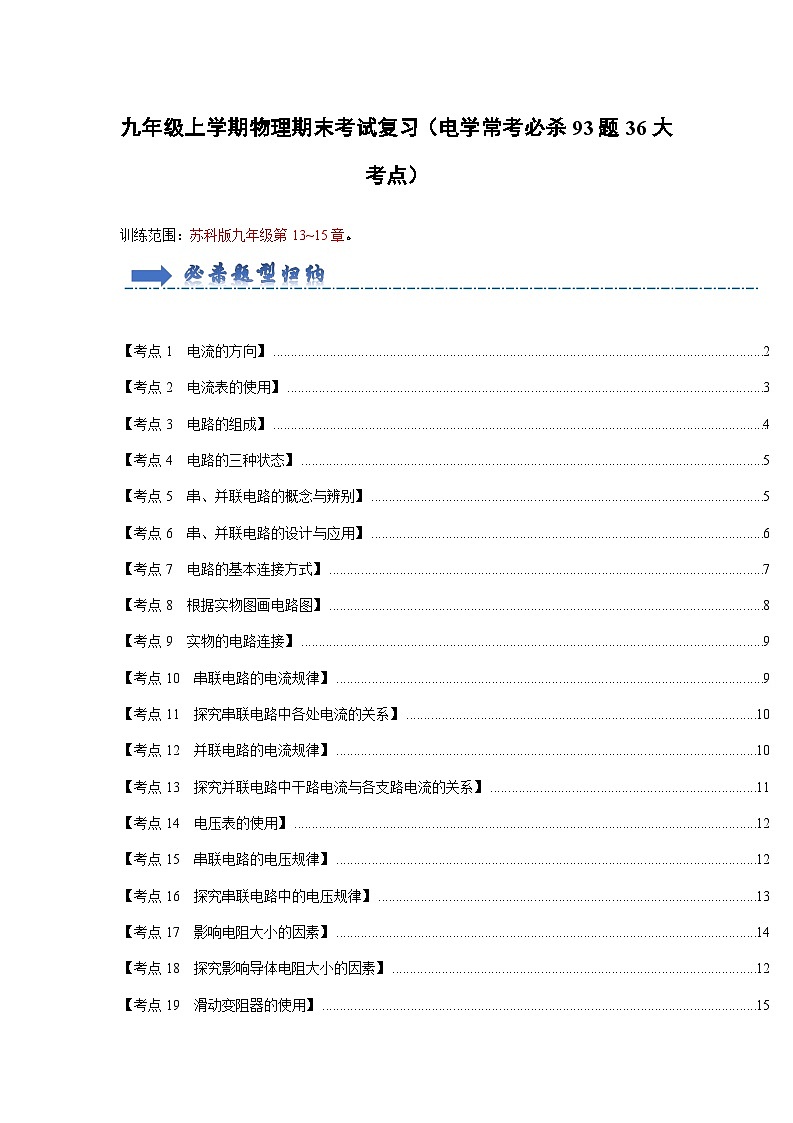

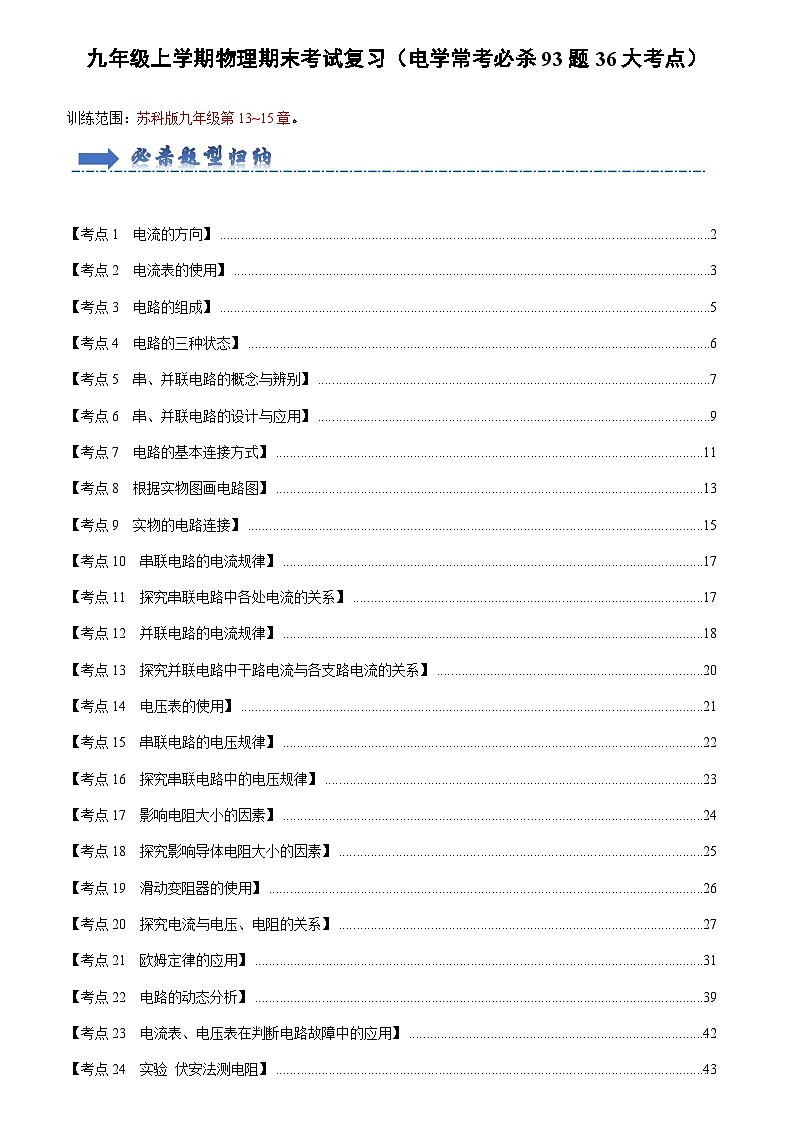

TOC \ "1-3" \h \u
\l "_Tc16452" 【考点1 电流的方向】2
\l "_Tc5338" 【考点2 电流表的使用】3
\l "_Tc31833" 【考点3 电路的组成】5
\l "_Tc846" 【考点4 电路的三种状态】6
\l "_Tc846" 【考点5 串、并联电路的概念与辨别】7
\l "_Tc16452" 【考点6 串、并联电路的设计与应用】9
\l "_Tc5338" 【考点7 电路的基本连接方式】11
\l "_Tc31833" 【考点8 根据实物图画电路图】13
\l "_Tc846" 【考点9 实物的电路连接】15
\l "_Tc846" 【考点10 串联电路的电流规律】17
\l "_Tc16452" 【考点11 探究串联电路中各处电流的关系】17
\l "_Tc5338" 【考点12 并联电路的电流规律】18
\l "_Tc31833" 【考点13 探究并联电路中干路电流与各支路电流的关系】20
\l "_Tc846" 【考点14 电压表的使用】21
\l "_Tc846" 【考点15 串联电路的电压规律】22
\l "_Tc16452" 【考点16 探究串联电路中的电压规律】23
\l "_Tc5338" 【考点17 影响电阻大小的因素】24
\l "_Tc31833" 【考点18 探究影响导体电阻大小的因素】25
\l "_Tc16452" 【考点19 滑动变阻器的使用】26
\l "_Tc5338" 【考点20 探究电流与电压、电阻的关系】27
\l "_Tc31833" 【考点21 欧姆定律的应用】31
\l "_Tc846" 【考点22 电路的动态分析】39
\l "_Tc846" 【考点23 电流表、电压表在判断电路故障中的应用】42
\l "_Tc16452" 【考点24 实验 伏安法测电阻】43
\l "_Tc5338" 【考点25 电功与电能的计算】45
\l "_Tc31833" 【考点26 电能表】49
\l "_Tc846" 【考点27 电功率的计算】50
\l "_Tc846" 【考点28 额定功率与实际功率】60
\l "_Tc16452" 【考点29 实验 测量小灯泡的电功率】61
\l "_Tc5338" 【考点30 焦耳定律】65
\l "_Tc31833" 【考点31 焦耳定律的计算及其应用】66
\l "_Tc846" 【考点32 电功与电热的综合计算】68
\l "_Tc846" 【考点33 家庭电路的组成与连接】70
\l "_Tc16452" 【考点34 家庭电路的故障分析】71
\l "_Tc5338" 【考点35 触电危害及常见的触电类型与预防】72
\l "_Tc31833" 【考点36 安全用电原则】74
\l "_Tc16452" 【考点1 电流的方向】

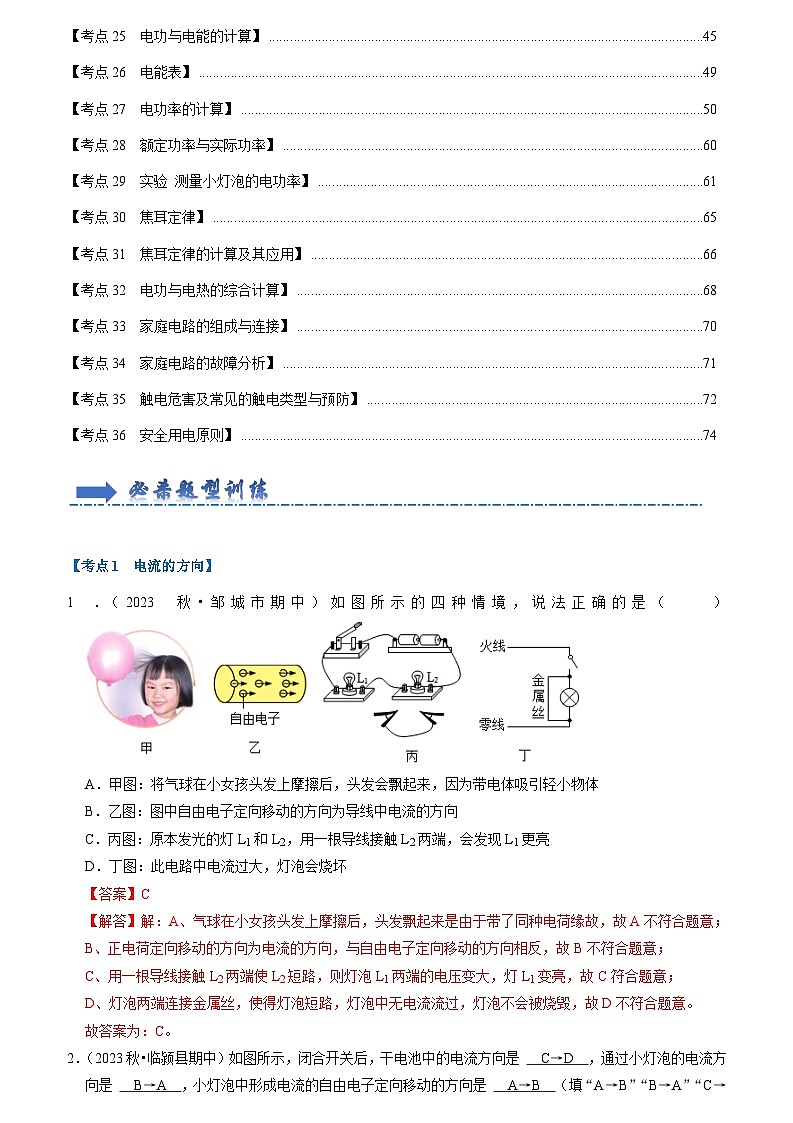

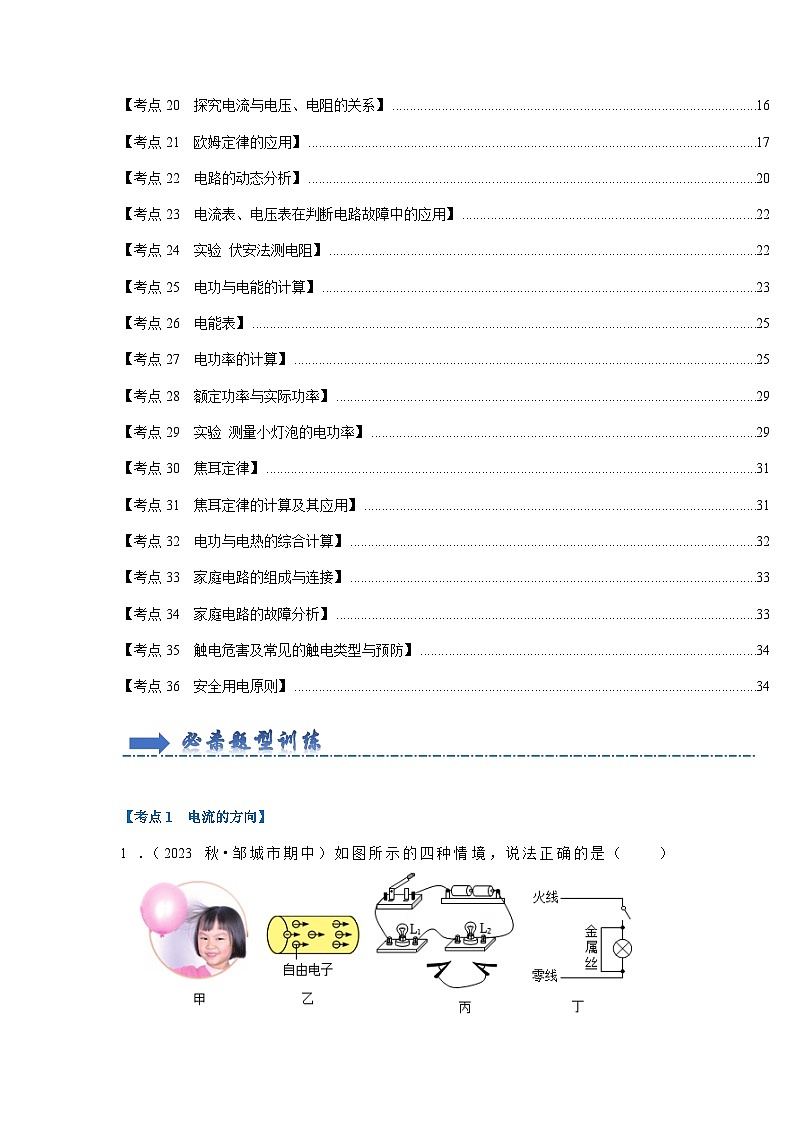

1．（2023秋•邹城市期中）如图所示的四种情境，说法正确的是（ ）
A．甲图：将气球在小女孩头发上摩擦后，头发会飘起来，因为带电体吸引轻小物体
B．乙图：图中自由电子定向移动的方向为导线中电流的方向
C．丙图：原本发光的灯L1和L2，用一根导线接触L2两端，会发现L1更亮
D．丁图：此电路中电流过大，灯泡会烧坏
【答案】C
【解答】解：A、气球在小女孩头发上摩擦后，头发飘起来是由于带了同种电荷缘故，故A不符合题意；
B、正电荷定向移动的方向为电流的方向，与自由电子定向移动的方向相反，故B不符合题意；
C、用一根导线接触L2两端使L2短路，则灯泡L1两端的电压变大，灯L1变亮，故C符合题意；
D、灯泡两端连接金属丝，使得灯泡短路，灯泡中无电流流过，灯泡不会被烧毁，故D不符合题意。
故答案为：C。

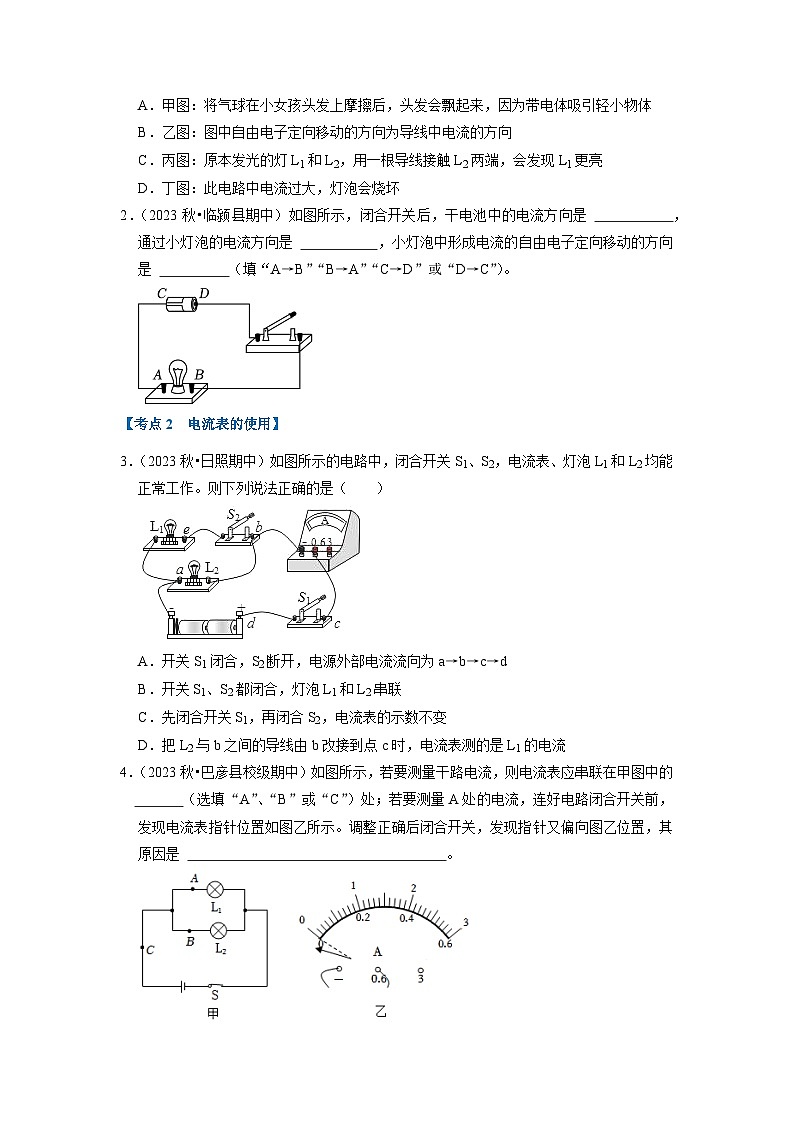

2．（2023秋•临颍县期中）如图所示，闭合开关后，干电池中的电流方向是 C→D ，通过小灯泡的电流方向是 B→A ，小灯泡中形成电流的自由电子定向移动的方向是 A→B （填“A→B”“B→A”“C→D”或“D→C”）。

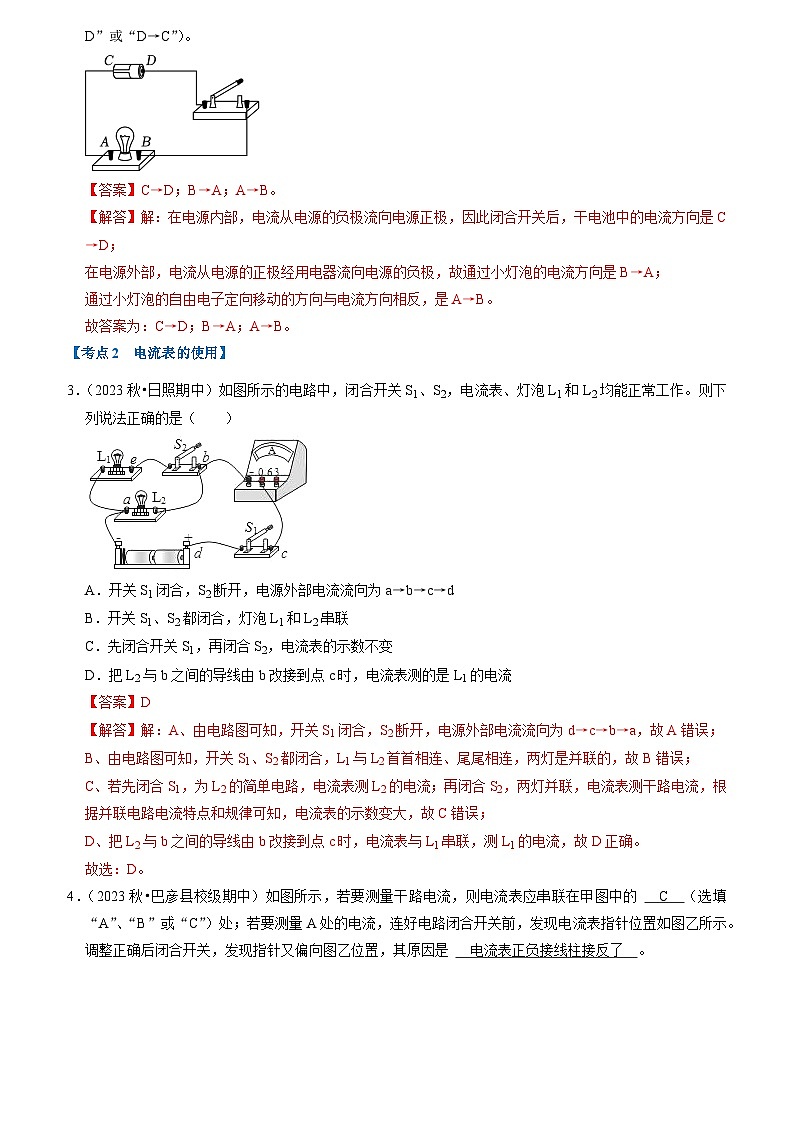

【答案】C→D；B→A；A→B。
【解答】解：在电源内部，电流从电源的负极流向电源正极，因此闭合开关后，干电池中的电流方向是C→D；
在电源外部，电流从电源的正极经用电器流向电源的负极，故通过小灯泡的电流方向是B→A；
通过小灯泡的自由电子定向移动的方向与电流方向相反，是A→B。
故答案为：C→D；B→A；A→B。
\l "_Tc5338" 【考点2 电流表的使用】
3．（2023秋•日照期中）如图所示的电路中，闭合开关S1、S2，电流表、灯泡L1和L2均能正常工作。则下列说法正确的是（ ）
A．开关S1闭合，S2断开，电源外部电流流向为a→b→c→d
B．开关S1、S2都闭合，灯泡L1和L2串联
C．先闭合开关S1，再闭合S2，电流表的示数不变
D．把L2与b之间的导线由b改接到点c时，电流表测的是L1的电流
【答案】D
【解答】解：A、由电路图可知，开关S1闭合，S2断开，电源外部电流流向为d→c→b→a，故A错误；
B、由电路图可知，开关S1、S2都闭合，L1与L2首首相连、尾尾相连，两灯是并联的，故B错误；
C、若先闭合S1，为L2的简单电路，电流表测L2的电流；再闭合S2，两灯并联，电流表测干路电流，根据并联电路电流特点和规律可知，电流表的示数变大，故C错误；
D、把L2与b之间的导线由b改接到点c时，电流表与L1串联，测L1的电流，故D正确。
故选：D。
4．（2023秋•巴彦县校级期中）如图所示，若要测量干路电流，则电流表应串联在甲图中的 C （选填“A”、“B”或“C”）处；若要测量A处的电流，连好电路闭合开关前，发现电流表指针位置如图乙所示。调整正确后闭合开关，发现指针又偏向图乙位置，其原因是 电流表正负接线柱接反了 。
【答案】C；电流表正负接线柱接反了。
【解答】解：（1）电流表测电流时，应与被测电路串联；要测量并联电路中干路的电流，图中A、B、C三点中C点在干路上，AB两点都在支路上，因此将C点断开接入电流表；
（2）由图乙所示，电流表指针反向偏转，这是由于电流表正负接线柱接反了造成的。
故答案为：C；电流表正负接线柱接反了。
\l "_Tc31833" 【考点3 电路的组成】
5．（2023秋•安溪县期中）可用“类比法”帮助理解电流、电压等概念。图甲中的“水泵”类似图乙中的（ ）
A．开关B．电源C．导线D．用电器
【答案】B
【解答】解：如图甲通过水泵能提供水位的高度差“推动”水的流动来类比电源的电压可给电流的形成提供推动作用，因此图甲中的“水泵”类似图乙中的电源，故ACD错误，B正确。
故选：B。
6．（2023秋•惠阳区校级期中）电动自行车，是指以蓄电池作为辅助能源在普通自行车的基础上，安装了电机、控制器、蓄电池、转把闸把等操作部件和显示仪表系统的机电一体化的个人交通工具。电动自行车方便了我们的日常生活，如图所示是电动自行车的实物图，电动自行车上面包含有很多物理知识，爱探究的欣欣对电动车进行了深入了解并发现了一些物理知识。
（1）电动自行车刹车是通过 增大压力 方式来增大摩擦力，从中也可见有时摩擦对我们还是有用处的；
（2）夏天不宜长时间将电动车暴露在烈日下，否则容易爆胎，爆胎其实是由于车胎内气体内能增大导致，在烈日下爆胎是通过 热传递 方式增加气体内能；
（3）日常生活中我们经常有这样的经验，同一辆电动车，同样的充满电，载一个人与载两个人以同样的速度所能进行的最大距离是不同的，相比载一个人的时候，以同样速度载两个人时电动车的功率 大 （选填“大”、“小”或“相等”）；
（4）电动自行车的转速把手可以调节电动自行车的转速，转速把手相当于 滑动变阻器 （填电学器材）。另外，有的电动自行车上还有加速按钮，当把这个按钮按下时，电动自行车会加速，欣欣同学设计了两个电路图，如图甲和乙。（加速按钮相等于开关），能够较准确体现加速按钮作用的是 甲 （选填“甲”或“乙”）。
【答案】（1）增大压力；（2）热传递；（3）大；（4）滑动变阻器；甲。
【解答】解：（1）电动自行车刹车时，刹车皮对车轮钢圈的压力增大了，因此是通过增大压力的方式来增大摩擦力；
（2）炎热的夏天，在太阳光的照射下，车胎内的气体温度升高、内能增大，这是通过热传递方式增加内能的；
（3）同一辆电动车，同样的充满电，具有的电能是相同的，并且以同样速度载两个人时，运行的距离短，根据W＝Fs可知，距离越短，F越大；又由P＝Fv可知，F越大，功率越大；故以同样速度载两个人时电动车的功率较大；
（4）“转速把手”相当于我们学过的滑动变阻器，它是利用改变电阻的大小来改变电路中电流大小的；当把加速按钮按下时，电动自行车会加速，说明电路中电流增大，故电路为甲图。
故答案为：（1）增大压力；（2）热传递；（3）大；（4）滑动变阻器；甲。
\l "_Tc846" 【考点4 电路的三种状态】
7．（2023秋•简阳市期中）如图所示的电路，当电键K闭合时，可能发生的现象是（ ）
A．只有L1发光
B．只有L2发光
C．灯丝被烧断
D．两灯均不发光，但灯丝不会烧断
【答案】D
【解答】解：电键断开时，两灯泡并联，并且两灯泡都能够发光；当电键闭合时，形成电源短路，即两灯泡均不发光，两灯完好无损，但电源会被烧坏。
故选：D。
8．（2023秋•天河区校级期中）用一段导线、一节干电池，设法使一个小灯泡发光，其中电池上端的盖片为金属片，小华尝试了如图所示的四种连接方法，下列判断正确的是（ ）
A．只有（1）（3）灯泡能发光
B．只有（2）（3）灯泡能发光
C．只有（1）（3）（4）灯泡能发光
D．（1）（2）（3）（4）灯泡都能发光
【答案】C
【解答】解：
由图可知：（1）、（3）、（4）的接法都是将小灯泡的底端和侧边分别接在了电池的两极，是正确的接法；
（2）的接法是错误的，它同时将小灯泡的侧端接入了电路，是一种错误的接法。
故选：C。
9．（2022秋•梅里斯区期末）如图所示，要使灯L1与L2串联在电路中，则所有开关的状态是 S1S2断开，闭合S3 ；如果要使灯L1与L2并联，则所有开关的状态是 闭合S1S2断开S3 。
【答案】见试题解答内容
【解答】解：要使灯泡L1、L2串联在电源的两端，必须使得电流只有一条路径，根据电路图可知应该S1S2断开，闭合S3；
要使灯泡L1、L2并联，必须闭合S1S2断开S3。
故答案为：S1S2断开，闭合S3；闭合S1S2断开S3
\l "_Tc846" 【考点5 串、并联电路的概念与辨别】
10．（2023秋•隆回县期中）在如图所示电路中，灯泡L1、L2串联的是（ ）
A． B．
C． D．
【答案】B
【解答】解：由图可知，ACD三个电路图中电流都有两条流通路径，属于并联电路；B电路图中只有一条流通路径，属于串联电路，故ACD错误，B正确。
故选：B。
11．（2023秋•东营区校级期中）下列日常生活的电路中，说法正确的是（ ）
①用来装饰店堂和居室，烘托欢乐气氛的彩色小灯泡，一定是并联的
②通常情况下教室的灯管之间是并联的
③楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关和光控开关是串联的
④道路两旁的路灯晚上同时亮，早上同时灭，它们是并联的
A．①③B．①②④C．②③D．②③④
【答案】D
【解答】解：①用来装饰店堂和居室，烘托欢乐气氛的彩色小灯泡，如果有一个损坏，则其它所有小彩灯都不能发光，所以节日小彩灯之间属于串联电路，故①错误；
②通常情况下教室的灯管之间可以独立工作，是并联的，故②正确；
③楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，说明声控开关和光控开关相互影响，它们是串联的，故③正确；
④道路两旁的路灯晚上同时亮，早上同时灭，如果有一个损坏，则其它路灯仍可以正常工作，说明它们是并联的，故④正确。
故选：D。
12．（2023秋•宜城市期中）如图所示的四个灯泡的连接方式是（ ）
A．四灯串联
B．L1、L2、L3并联，再与L4串联
C．四灯并联
D．L2、L3、L4并联，再与L1串联
【答案】B
【解答】解：由电路图知，图中四个灯泡中，灯L1、L2、L3先并联，
然后再与L4串联，等效电路图如图所示；
。
故选：B。
13．（2023秋•工业园区期中）小明观察马路的路灯发现：
（1）傍晚同时发光，天亮同时熄灭；
（2）其中一盏灯因灯丝断了而熄灭时，其他的灯仍然发光。由此判断这些灯是 并 联，控制路灯的开关安装在 干路 上。如图所示是小明爸爸使用的手机和充电宝。当给充电宝充电时，充电宝相当于简单电路中的 用电器 （填“电源”或“用电器”）。
【答案】（2）并；干路；用电器。
【解答】解：（2）其中一盏灯因灯丝断了而熄灭时，其他的灯仍然发光，说明这些路灯在工作时互不影响，可以独立工作，故这些灯是并联的；控制路灯的开关装在干路上；
当给充电宝充电时，充电宝消耗电能，在电路中相当于用电器。
故答案为：（2）并；干路；用电器。
\l "_Tc16452" 【考点6 串、并联电路的设计与应用】
14．（2023•安徽自主招生）小明一家搬进刚装修完的新家的这天晚上，小明闭合床头灯的开关准备坐在床头看书，可是发现房间的日光灯也亮了，他断开床头灯的开关，两盏灯都熄灭了；他过去闭合日光灯的开关，床头灯不亮，但日光灯更亮了。小明很想知道他的床头灯为什么会出现这种“奇怪现象”？关于小明家的日光灯与床头灯此时的连接电路图是（ ）
A．B．
C．D．
【答案】B
【解答】解：由题意可知；床头灯开关应同时控制床头灯和日光灯即串联；
日光灯的开关只能控制日关灯，即此时床头灯和日光灯并联；
日光灯更亮，根据P＝可知，日光灯的开关使床头灯短路，
综合以上，结合选项可知B选项符合题意。
故选：B。
15．（2023秋•顺德区期中）电吹风的主要工作元件是发热丝（）和电风扇（）及开关。闭合开关S1，电吹风即吹出风来；若同时还闭合S2，则吹出热风；若只闭合S2，则发热丝不发热。请根据要求完成电路设计。
【答案】
【解答】解：由题意可知，电吹风既能吹冷风又能吹热风，说明电热丝和电动机并联；
只闭合开关S1时，吹风机工作，电吹风吹出的是冷风；将开关S1、S2都闭合，吹风机和电热丝同时工作，电吹风吹出的是热风，只闭合S2，发热丝不发热，说明S2在电热丝支路上，开关S1在干路中，由此画出电路图，如图所示：
16．（2023秋•郑州期中）如图，为节约用电，楼道中的照明灯只有同时满足“天黑且有人走动发出声音”时，才会自动亮起，这是因为在控制开关中装有“声敏”和“光敏”装置。有声音响时声控开关闭合，环境光线非常暗时光控开关闭合的。请在图中完成电路连接。
【答案】。
【解答】解：根据题意可得，声控开关和光控开关、灯泡串联在电源的两端，如图所示：
。
\l "_Tc5338" 【考点7 电路的基本连接方式】
17．（2023•滕州市一模）在如图所示的电路中，当开关S1S2断开或闭合时，下列关于三灯连接的情况中错误的是（ ）
A．S1S2都断开，L1L3串联
B．S1 S2都闭合，L1 L2并联
C．S1断开，S2闭合，L1 L3串联
D．S1断开，S2 闭合，只有L1能发光
【答案】C
【解答】解：
A．当S1、S2都断开时，L1与L3首尾顺次连接即为串联，故A正确；
B．当S1 S2都闭合时，L1与L2首首相连、尾尾相连即为并联，故B正确；
CD．当S1断开、S2闭合时，电路为L1的简单电路，所以只有L1能发光，故C错误、D正确。
故选：C。
18．（2023秋•深圳期中）如图所示的四个电路中，两灯泡属于串联接法的是（ ）
A．S1、S2均闭合B．S1断开，S2闭合
C．S1、S2均闭合D．S1闭合，S2断开
【答案】D
【解答】解：A、两开关均闭合后，两只灯泡并列连接，工作时互不影响，为并联电路，A不符合题意；
B、S1断开，S2闭合后，两只灯泡并列连接，工作时互不影响，为并联电路，B不符合题意；
C、两开关均闭合后，一个灯泡被短路，电路为另一灯泡的基本电路，故C不符合题意；
D、S1闭合，S2断开后，电流依次流过两只灯泡，只有一条流通路径，为串联电路，故D符合题意。
故选：D。
19．（2023秋•广元期中）图中，当开关S闭合。S1、S2都断开时，电流通过灯 L1、L2、L3 ，它们是 串 联。当S、S1、S2都闭合，电流通过灯 L1、L2、L3 ，它们是 并 联。
【答案】见试题解答内容
【解答】解：（1）当开关S闭合。S1、S2都断开时，电流从正极出发，依次经开关S，灯泡L1、灯泡L2、灯泡L3回到电源的负极，电流只有一条路径，它们是串联的；
（2）当S、S1、S2都闭合时，电流从正极出发，电流从正极出发，经开关S后分成三支，分别经三个灯泡后回到电源的负极，电流在电路中有三条路径，因此它们是并联的。
故答案为：L1、L2、L3；串；L1、L2、L3；并。
\l "_Tc31833" 【考点8 根据实物图画电路图】
20．（2023秋•高邮市期中）如图为实物图，请在方框中画出其对应的电路图。
【答案】见解答图
【解答】解：由实物图知，两灯并联，灯L1、开关S1在一条支路，灯L2、开关S2在一条支路，电路图如图所示：
21．（2023秋•东坡区校级期中）如图所示，根据实物图在虚线框内画出电路图。
【答案】。
【解答】解：电流从电源的正极流出，经过开关后分支，一条支路经过电流表和灯泡L2，一条经过灯泡L1，两条汇合后流回电源的负极。电路图如下：
。
22．（2023秋•秦都区期中）请根据图所示的实物图，在方框内画出对应的电路图。
【答案】见试题解答内容
【解答】解：由实物图可知，电流从电源的正极出发依次经过开关→L1→L2回到负极，即两灯串联，如下图所示：
\l "_Tc846" 【考点9 实物的电路连接】
23．（2023秋•铁东区期中）如图所示是未完成连接的实物图，请用笔画线代替导线完成该电路的连接。要求：两灯并联。开关S在干路上，电流表只测通过L1的电流，导线不能交叉。
【答案】。
【解答】解：由题意知，两灯泡并联，开关S在干路上同时控制两灯，电流表只测通过L1的电流，在原实物图基础上将打破L1右接线柱与L2左接线柱用导线连接，电源负极与灯泡L2右接线柱用导线连接，如图所示：
。
24．（2023秋•连平县期中）根据电路图甲连接实物图乙。
【答案】
【解答】解：根据电路图可知，该电路为并联电路，开关S在干路中控制整个电路，如下图所示：
25．（2022秋•东莞市期末）当闭合开关S1，灯L1发光，再闭合S2灯L1、L2都发光。断开S1、闭合S2，两灯都不发光，闭合S1和S2时，两灯同时发光，根据题意连接图的实物电路。
【答案】见试题解答内容
【解答】解：经分析可知，灯L1、L2并联，开关S1位于干路，开关S2位于L2支路，
从电源的正极出发，依次串联S1、L1回到电源负极，然后把S2和L2串联后并联在L1两端，如下图所示：
\l "_Tc846" 【考点10 串联电路的电流规律】
26．（2023秋•深圳期中）两只电灯串联后接入电路中发现一只比较亮，一只比较暗。如果通过比较亮的电灯的电流大小是0.4A，那么通过较暗电灯的电流将（ ）
A．大于0.4AB．等于0.4AC．小于0.4AD．无法确定
【答案】B
【解答】解：∵两只电灯电灯串联，并且串联电路处处电流相等，
∴通过较暗电灯的电流等于通过比较亮电灯的电流，即为0.4A。
故选：B。
27．（2023秋•临高县期中）在物理兴趣活动中，小莉同学将甲、乙两个灯泡串联在电路中，闭合开关后，如果发现甲灯比乙灯亮，那么通过两灯的电流 一样大 （选填“甲灯大”“乙灯大”“一样大”或“无法确定”）。他将电流表接入电路的是0～0.6A的量程，却按0～3A的量程中读成2.4A，则实际测得的电流应是 0.48 A。
【答案】一样大；0.48。
【解答】解：将甲、乙两个灯泡串联在电路中，闭合开关后，串联电路中的电流处处相等；那么通过两灯的电流一样大；
将电流表接入电路的是0～0.6A的量程，却按0～3A的量程中读成2.4A，读数扩大了5倍，则实际测得的电流应是I＝×2.4A＝0.48A。
故答案为：一样大；0.48。
\l "_Tc16452" 【考点11 探究串联电路中各处电流的关系】
28．（2023秋•汤阴县期中）三个探究小组的同学选用不同规格的灯泡来验证“串联电路的电流规律”。所接电路图如图甲所示。
（1）在连接电路时，开关应该 断开 ；
（2）第一小组的同学实验时根据电流表A1指针偏转角度较A2小，如图乙所示，他们判断“串联电路中各处的电流不等”。请你指出造成他判断错误的原因是： 电流表所选量程不同 ；
（3）第二小组的同学闭合电路后发现：灯L2的亮度比灯L1的亮度大，则下列说法正确的是 C ；
A．灯L2中的电流较大，所以L2更亮
B．电流从电源正极出来先通过灯L2，所以L2更亮
C．两灯中的电流相等，亮度不同是由于两灯规格不同所致
（4）下表是某同学实验中的一组数据：
指出上述表格所记录的数据中，明显错误的数值是 C ，造成错误的原因是 电流表选用小量程却按大量程读数了 ；
（5）改正错误后，同学们认为通过上述表格得出结论：“串联电路里电流处处相等。”请你做简单的评价 只根据一次数据得出的结论有偶然性，为得出普遍性的结论，要换用不同规格的灯泡多次测量。 。
【答案】（1）断开；（2）电流表所选量程不同；（3）C；（4）C；电流表选用小量程却按大量程读数了；（5）只根据一次数据得出的结论有偶然性，为得出普遍性的结论，要换用不同规格的灯泡多次测量。
【解答】解：（1）连接电路时，保护电路的开关应断开；
（2）串联电路中，电流处处相等，当出现电流表A1指针偏转较A2小，说明没有注意观察电流表的量程，两个电流表的量程不一致造成的；
（3）串联电路中各处的电流相等，根据P＝I2R，结合灯泡的亮暗不同，可知两灯泡的电阻不同，即两灯规格不同；
（4）串联电路各处的电流都相等，故明显错误的数值是1.5，造成错误的原因是：电流表选用小量程却按大量程读数了；
（5）原实验只测量了一组数据，实验次数太少，结论有偶然性，为得出普遍性的规律要换用不同的灯泡多次测量。
故答案为：（1）断开；（2）电流表所选量程不同；（3）C；（4）C；电流表选用小量程却按大量程读数了；（5）只根据一次数据得出的结论有偶然性，为得出普遍性的结论，要换用不同规格的灯泡多次测量。
\l "_Tc5338" 【考点12 并联电路的电流规律】
29．（2023秋•越秀区校级期中）如图甲所示，闭合开关后，两灯均发光。灯泡L1比L2亮，已知电流表A2的示数为0.2A，电流表A1的示数如图乙。下列说法正确的是（ ）
A．灯泡L2的电流为0.6A
B．灯泡L2的电流为0.4A
C．灯泡L2的电流为0.12A
D．干路电流为0.32A
【答案】B
【解答】解：由电路图可知，闭合开关后，两灯并联，电流表A1测干路中的电流，电流表A2测通过灯L1的电流，已知电流表A2的示数为0.2A，即流过L1的电流是0.2A；
根据并联电路的电流特点可知，A1的示数应大于A2的示数，结合图乙指针的偏转角度可知A1的量程为0～3A，分度值为0.02A，其示数为0.6A，即干路电流I＝0.6A，
由并联电路的电流特点可知L2的电流为I2＝I﹣I1＝0.6A﹣0.2A＝0.4A，故ACD错误，B正确。
故选：B。
30．（2023秋•澄迈县期中）如图甲所示电路，闭合开关S后，两个灯泡都能发光，电流表A1测的是 干路 （选填“干路”或“支路”）电流，其示数为乙图，电流表A2读数是0.6A，则通过灯泡L1的电流为 0.9 A。
【答案】干路；0.9。
【解答】解：由图甲知，电流从正极流出经电流表A1后分成两支，一支通过L1，另一支通过L2和A2，所以灯泡L1和L2并联，电流表A1测干路电流，电流表A2测L2的电流；
因为并联电路中干路电流等于各支路电流之和，且电流表A2读数是0.6A，所以由图乙知，电流表A1应选择0～3A的量程，分度值为0.1A，A1读数为1.5A，即干路电流为1.5A，则通过L1的电流：I1＝I﹣I2＝1.5A﹣0.6A＝0.9A。
故答案为：干路；0.9。
\l "_Tc31833" 【考点13 探究并联电路中干路电流与各支路电流的关系】
31．（2023秋•东乡区校级期中）在探究并联电路电流规律的实验中，图甲是实验的电路图。
（1）电流表使用前要看清 量程 和 分度值 。
（2）小明同学在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是 电流表正负接线柱接反了 。在排除故障后，电流表的示数如图丙所示，则电流表的示数为 0.24A 。
（3）测出A、B、C三处的电流如表所示。
由此得出初步结论； IC＝IA+IB （只写表达式）。
为了得出更加合理的结论接下来的操作方法是： 换用不同规格灯泡多次实验 。目的是 使结论更具普遍性 。
【答案】（1）量程；分度值；（2）电流表正负接线柱接反了；0.24A；（3）IC＝IA+IB；换用不同规格灯泡多次实验；使结论更具普遍性。
【解答】解：（1）电流表使用前要看清量程和分度值；
（2）小明同学在测量A处的电流时，发现电流表的指针偏转如图乙所示，即电流表指针反向偏转，说明电流表正负接线柱接反了；
在排除故障后，电流表的示数如图丙所示，电流表选用小量程，分度值0.02A，其示数为0.24A；
（3）忽略误差不计，分析表中数据可知，0.30A+0.23A≈0.54A，故可得出结论：在并联电路中，干路电流等于各支路电流之和，即IC＝IA+IB；
为了使结论更具普遍性，避免偶然性，应换用不同规格灯泡多次实验。
故答案为：（1）量程；分度值；（2）电流表正负接线柱接反了；0.24A；（3）IC＝IA+IB；换用不同规格灯泡多次实验；使结论更具普遍性。
\l "_Tc846" 【考点14 电压表的使用】
32．（2023秋•大同期中）如图所示，电路的电源电压由一节干电池提供，下列说法中正确的是（ ）
A．电路中电源的电压为3V
B．电阻R1和R2是并联的
C．电压表测量的是R2两端电压
D．开关可以控制整个电路的通断
【答案】D
【解答】解：A、电源电压由一节干电池提供，电路中电源的电压为1.5V，故A错误；
B、电阻R1和R2是串联的，故B错误；
C、电压表与R1并联，测量的是R1两端电压，故C错误；
D、开关可以控制整个电路的通断，故D正确。
故选：D。
33．（2023秋•苏州期中）如图所示电路中，分别接入电流表或电压表。如果两灯并联，甲应接 电流表 ，乙应接 电压表 ；如果一个灯丝断了，丙表的示数将 变小 。
【答案】电流表；电压表；变小。
【解答】解：由图可知，要使两灯的连接方式并联，甲表只能是电流表，否则不能并联，所以乙表应是电压表，如果乙表再是电流表，电路短路；
而丙表如果为电压表，则会造成电路开路，所以丙表应是电流表；
因此甲、丙处为电流表，乙处为电压表；
丙表测量干路的电流，如果一个灯丝断了，根据并联电路干路的电流等于各支路电流之和，少了一个支路的电流，丙表的示数变小。
故答案为：电流表；电压表；变小。
\l "_Tc846" 【考点15 串联电路的电压规律】
34．（2023秋•华安县期中）在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻L1和L2两端的电压分别为（ ）
A．5.6V 1.4VB．7.0V 5.6V
C．4.0V 1.4VD．6.8V 5.4V
【答案】A
【解答】解：（1）由电路图可知：电灯L1、L2串联，电压表V1测电源电压，电压表V2测L2两端的电压。
（2）因为串联电路两端电压等于各部分电压之和，所以电压表V1的示数应大于V2的示数；
则电压表V1的量程是0～15V，分度值为0.5V，示数UV1＝7V；
电压表V2的量程是0～3V，分度值为0.1V，示数UV2＝1.4V。
（3）电压表V2测L1两端的电压，所以L2两端的电压U1＝UV2＝1.4V；
由于L1、L2串联，电压表V1测电源电压，由串联电路的特点可知：L1两端的电压U1＝UV1﹣UV2＝7V﹣1.4V＝5.6V。
故选：A。
35．（2023秋•高新区期中）如图甲所示的电路中，当开关闭合后，电压表V1、V2的示数分别如图乙中的两只电压表所示，则小灯泡L1、L2两端的电压分别是 2 V、 6.5 V，此时通过小灯泡L1、L2的电流之比是 1：1 。
【答案】2；6.5；1：1
【解答】解：（1）由图甲可知，两灯泡串联，电压表V测电源电压，电压表V1测小灯泡L1两端的电压，使用0～3V量程，分度值0.1V，电压表V1的示数U1＝2V，即小灯泡L1两端的电压U1＝2V，
电压表V2测小灯泡L2两端的电压，使用0～15V量程，分度值0.5V，电压表V2的示数U2＝6.5V，即小灯泡L2两端的电压U2＝6.5V；
（2）两灯泡串联，而串联电路中电流处处相等，所以此时通过小灯泡L1、L2的电流之比是1：1。
故答案为：2；6.5；1：1。
\l "_Tc16452" 【考点16 探究串联电路中的电压规律】
36．（2023秋•舞阳县期中）如图是小明“探究串联电路电流和电压特点”的实验电路图：
（1）实验中，选择两个小灯泡的规格应该是 不相同 的（填“相同”或“不相同”）；
（2）用电流表测电流时，电流表应与被测电路 串 联（选填“串”或“并”），下表是某同学在实验中测得的三个不同位置的电流值，有一个位置的电流测量明显有误，造成这一错误的原因是 电流表选用小量程却按大量程读数了 ；
（3）甲、乙两位同学在分组实验中，闭合开关前，他们的电流表指针均指在零刻度处．当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙所示的两种情况．则甲的问题是： 电流表的正负接线柱接反了 ；乙的问题是： 电流表选用的量程过大 ；
（4）闭合开关后，小明发现两灯都不发光，于是分别把电压表接在图甲中AB两点、BC两点及AC两点，测得数据分别是UAB＝3V，UBC＝0V，UAC＝3V；小明检查发现只有灯L1和灯L2中的一个出现故障，则故障可能是灯 L1 开路；
（5）处理好故障后，小明把电压表接在AB之间重新测量，电压表示数如图丙所示，电压表的示数是 1.9 V；
（6）正确实验后，小明收取到几组数据如表，分析表中数据得出结论： 串联电路的总电压等于各用电器两端的电压之和 。（请使用文字叙述）
【答案】（1）不相同；（2）串；电流表选用小量程却按大量程读数了；（3）电流表的正负接线柱接反了；电流表选用的量程过大； （4）L1；（5）1.9；（6）串联电路的总电压等于各用电器两端的电压之和。
【解答】解：
（1）为避免实验的偶然性，得出具有普遍性的结论，应选用不同规格的灯泡。
（2）用电流表测电流时，电流表应与被测电路串联；串联电路各处的电流都相等，测得的三个不同位置的电流值，有一个位置的电流测量明显有误，则其它两个测量值是正确的，错误的电流值应是1.6A，错误的原因在于：电流表选用小量程却按大量程读数了。
（3）由图甲可知，在试触过程中出现电流表指针反向偏转，说明电流从负接线柱流入了，即电流表的正负接线柱接反了；
图乙中电流表指针偏转角度太小，说明电流表的量程选大了，应该用小量程。
（4）闭合开关后，串联电路中两灯都不发光，说明电路中可能有断路故障；测得UBC＝0V，说明此时电压表与电源两极没有接通，即B、C两点之外存在断路；测得UAC＝3V，说明电源正常；测得UAB＝3V，说明此时电压表与电源两极接通，则与电压表并联的部分存在断路故障，即A、B两点之间的L1开路。
（5）如图丙所示，电压表选用小量程，分度值为0.1V，此时的示数是1.9V。
（6）分析表中数据得出结论：串联电路的总电压等于各用电器两端的电压之和。
故答案为：（1）不相同；（2）串；电流表选用小量程却按大量程读数了；（3）电流表的正负接线柱接反了；电流表选用的量程过大； （4）L1；（5）1.9；（6）串联电路的总电压等于各用电器两端的电压之和。
\l "_Tc5338" 【考点17 影响电阻大小的因素】
37．（2023秋•兴隆县期中）铜的导电性能强于铁的导电性能，这说明温度相同时（ ）
A．长度相同的铜丝和铁丝，铁丝的电阻一定大
B．横截面积相同的铜丝和铁丝，铁丝的电阻一定大
C．长度相同的铜丝和铁丝，铜丝的电阻一定大
D．长度和横截面积相同的铜丝和铁丝，铁丝的电阻一定大
【答案】D
【解答】解：A、长度相同的铜丝和铁丝，因为不知道横截面积的大小关系，所以无法断定铁丝的电阻一定大，故A错误；
B、横截面积相同的铜丝和铁丝，因为不知道长度的大小关系，所以无法断定铁丝的电阻一定大，故B错误；
C、长度相同的铜丝和铁丝，因为不知道横截面积的大小关系，所以无法断定铜丝的电阻一定大，故C错误；
D、长度和横截面积相同的铜丝和铁丝，因为铜的导电性能强于铁的导电性能，所以铁丝的电阻一定大，故D正确。
故选：D。
38．（2023秋•莱芜区期中）导体A和B是由同种材料制成的长度相同、横截面积不同的两段导体，将它们连入电路中，如图所示，下列说法正确的是（ ）
A．UA＝UBB．UA＜UBC．UA＞UBD．RA＜RB
【答案】A
【解答】解：已知A和B是由同种材料制成的且长度相同，A的横截面积小于B的横截面积，所以A的电阻大于B的电阻；并联时电压相同，即UA＝UB，故BCD错误，A正确。
故选：A。
39．（2023秋•榆阳区期中）为了探究“影响导体电阻大小的因素”，同学们设计了如图所示的实验电路，已知导体A、B只有长度不同，A、C只有横截面积不同，A、D只有材料不同。实验中是通过观察 电流表的示数 来判断导体电阻大小的；选用 A、B 两根导体接入电路时，可以探究在其它条件相同时，导体电阻大小与导体长度的关系。
【答案】电流表的示数；A、B。
【解答】解：（1）实验中，通过电流表的示数大小间接得知接入电阻丝的阻值大小，应用了转换法；
（2）探究导体电阻大小与长度的关系时，应控制导体的横截面积和材料均相同，而长度不同，应选用导体A、B进行实验。
故答案为：电流表的示数；A、B。
\l "_Tc31833" 【考点18 探究影响导体电阻大小的因素】
40．（2023秋•东兴区期中）在探究影响导体电阻大小的因素时，小明做出了如下猜想：导体的电阻可能与①导体的长度有关；②导体的横截面积有关；③导体的材料有关。实验室提供了4个相同的小灯泡；4根电阻丝。电阻丝规格、材料如表所示。
（1）按照如图所示连接电路，在电路中分别接上不同的导体，则通过观察 灯泡的亮度 来比较导体电阻的大小；这种科学研究方法是物理学中常用的 转换法 ；
（2）为了验证上述猜想②，应该闭合 S1和S3 两个开关；
（3）实验中发现实验现象不明显，小明将灯泡换成了 电流 表，电表的示数越大，说明表所在支路的导体电阻越小。
【答案】（1）灯泡的亮度；转换法；（2）S1和S3；（3）电流
【解答】解：（1）在探究“影响导体电阻大小的因素”的实验中，通过观察灯泡的亮度来比较导体电阻的大小，这种方法叫转换法；
（2）为了验证上述猜想②，应选择材料相同、长度相同，只是横截面积不同的电阻，所以应选择A、C两电阻丝，则应闭合开关S1和S3；
（3）实验中发现实验现象不明显，应将灯泡换成电流表，电流表串联在电路中，电源电压一定，导体电阻越大，电流表示数越小，导体电阻越小，电流表示数越大。
故答案为：（1）灯泡的亮度；转换法；（2）S1和S3；（3）电流。
\l "_Tc16452" 【考点19 滑动变阻器的使用】
41．（2023秋•定陶区期中）如图所示，将两个滑动变阻器串联起来，若将M、N两个接线柱接入电路后，使这两个滑动变阻器接入电路的总电阻值最大，则滑片P1和P2应放在（ ）
A．P1、P2都放在最右端
B．P1放在最左端，P2放在最右端
C．P1和P2都放在最左端
D．P1放在最右端，P2放在最左端
【答案】B
【解答】解：如图，若将M、N两个接线柱接入电路后，要使滑动变阻器的阻值最大，则两个滑动变阻器的电阻线都应连入电路，故P1在最左端，P2在最右端。
故选：B。
42．（2023秋•邢台期中）如图所示，甲为亮度可调的台灯，电位器是调节其亮度的装置；乙为电位器的内部结构示意图，a、b、c是它的三个接线柱，旋钮带动滑片转动。电位器应与灯泡 串联 （选填“串联”或“并联”），电位器实质相当于一个 滑动变阻器 。若逆时针旋转旋钮时灯泡发光变暗。则需将 b和c （选填“a和b”“a和c”或“b和c”）接线柱接入电路。
【答案】串联；滑动变阻器；b和c
【解答】解：电位器相当于一个滑动变阻器，电位器应与灯泡串联，才能改变灯泡两端的电压和通过的电流，才能起到调节作用；
若逆时针旋转旋钮时灯泡发光变暗，说明电路中电流变小，电位器连入电路的电阻应变大，结合电位器的连接方法可知需将b和c接线柱接入电路。
故答案为：串联；滑动变阻器；b和c。
\l "_Tc5338" 【考点20 探究电流与电压、电阻的关系】
43．（2023秋•宁河区期中）实验小组利用如图1所示的电路探究“电流与电阻的关系”，先用5Ω的定值电阻进行实验，闭合开关后，移动滑动变阻器的滑片，此时电流表的示数如图2所示，则电路中的电流为 0.40 A；再将5Ω的定值电阻换成10Ω定值电阻进行实验，移动滑片直至电压表示数为 2.0 V，并记录电流表的示数。
【答案】0.40；2.0
【解答】解：图2中电流表选用的是小量程，分度值为0.02A，读数为0.40A。
探究电流和电阻的关系，应保持电阻两端的电压不变，当电阻为5Ω时，电流为0.40A，可求电压为U＝IR＝0.40A×5Ω＝2.0V，
再将5Ω的定值电阻换成10Ω的定值电阻时，移动滑片，直至电压表的示数为2V，记录电流表的示数。
故答案为：0.40；2.0。
44．（2022秋•惠阳区校级期中）在“探究电流与电阻的关系”的实验中：
（1）小新将实物连接成如图甲所示电路，其中有一处连线错误，请你在连错的导线上画“×”并改正。
（2）电路连接正确后，闭合开关前，应将滑动变阻器滑片滑到最 左 端（选填“左”或“右”）。然后闭合开关，移动滑动变阻器的滑片P，使定值电阻R两端的电压为2V，此时电流表的示数如图乙所示，为 0.4 A，则R的阻值为 5 Ω。
（3）断开开关，将前面实验的那个电阻换成10Ω的电阻后，再闭合开关，此时应将滑片P向 A （填“A”或“B”）端移动，使电阻两端的电压为 2 V。
（4）小芳同学正确连接电路后，闭合开关，移动滑动变阻器的滑片，发现电流表无示数，电压表有示数且接近电源电压，其原因可能是 电阻R断路 。
（5）根据多次测量的实验数据，作出的I﹣R图象是图中的 D 。
【答案】（1）见解答图；（2）左；0.4；5；（3）A；2；（4）电阻R断路；（5）D。
【解答】解：（1）原电路图中，滑动变阻器被短路是错误的，在“探究电流与电阻的关系”的实验中，定值电阻、滑动变阻器和电流表串联，电压表并联在定值电阻两端，如下图所示：
；
（2）为了保护电路，闭合开关前，应将滑动变阻器滑片滑到阻值最大处，即最左端；
然后闭合开关，移动滑动变阻器的滑片P，使定值电阻R两端的电压为2V，此时电流表的示数如图乙所示，电流表选用小量程，分度值0.02A，其示数为0.4A，则R的阻值为：
R＝＝＝5Ω；
（3）实验中，当把5Ω的电阻换成10Ω的电阻后，根据分压原理，电阻两端的电压变大，研究电流与电阻关系时要控制电压不变，根据串联电路电压的规律，要增大滑动变阻器两端的电压，由分压原理，要增大滑动变阻器电阻阻值，故应把滑动变阻器滑片向A端移动，使电阻两端的电压为2V；
（4）小芳同学正确连接电路后，闭合开关，移动滑动变阻器的滑片，发现电流表无示数，说明电路可能断路，电压表有示数且接近电源电压，说明电压表与电源连通，则与电压表并联的电路以外的电路是完好的，则与电压表并联的电路断路了，即其原因可能是电阻R断路；
（5）在“探究电流与电阻的关系”时，要控制电压的大小不变，根据多次测量的实验数据，可得出：电压不变时，通过导体的电流与导体的电阻成反比，由数学知识，作出的I﹣R图像是图中的D。
故答案为：（1）见解答图；（2）左；0.4；5；（3）A；2；（4）电阻R断路；（5）D。
45．（2023秋•龙湖区校级期中）如图甲为探究“电流与电压、电阻的关系”的电路图，电源电压恒为6V。
（1）请用笔画线代替导线，将图乙中的电路按甲图连接完整（注意：导线不交叉）；
（2）连接电路时，开关应该处于 断开 状态，滑动变阻器的滑片置于 B 端（填“A”或“B”）；
（3）本实验的研究对象是 R1 （选填“R1”或“R2”）；
（4）分析图象丙可知，电阻一定时， 通过导体的电流与导体两端的电压成正比 ；
（5）本实验中滑动变阻器的作用除保护电路外，但目的有所不同。
探究电流与电压关系时，调节滑动变阻器，是为了 改变电阻两端的电压 。
探究电流与电阻关系时，调节滑动变阻器，是为了 保持电阻两端电压不变 。
【答案】（1）见解答图；（2）断开；B；（3）R1；（4）通过导体的电流与导体两端的电压成正比；（5）改变电阻两端的电压；保持电阻两端电压不变。
【解答】解：（1）由图甲可知，定值电阻R1、滑动变阻器和电流表串联，电压表并联在定值电阻两端，且滑动变阻器向右移动阻值变大，故图乙中电压表并联在R1两端，滑动变阻器选用左下接线柱与电源串联在电路中，如下图所示：
；
（2）为了保护电路，连接电路时，开关应该处于断开状态，滑动变阻器的滑片置于阻值最大处，即B端；
（3）探究电流与电压之间的关系时，应保持定值电阻阻值不变，改变定值电阻两端的电压，观察通过定值电阻的电流变化，故研究对象是定值电阻R1；
（4）由图丙可知，图线为一条过原点的斜线，故可得出结论：电阻一定时，通过导体的电流与导体两端的电压成正比；
（5）研究电流与电压的关系时，滑动变阻器的作用是改变电压表示数，多次测量；
当探究“电流与电压的关系”时，为得出普遍性的规律要多次测量，故滑动变阻器的作用是改变电阻两端的电压；
当探究“电流与电阻的关系”时，要控制电阻的电压不变，故滑动变阻器的作用是保持电阻两端电压不变。
故答案为：（1）见解答图；（2）断开；B；（3）R1；（4）通过导体的电流与导体两端的电压成正比；（5）改变电阻两端的电压；保持电阻两端电压不变。
\l "_Tc31833" 【考点21 欧姆定律的应用】
46．（2023秋•沙坪坝区校级期中）重百商场为了统计出入商场的人流量，在大门前安装计数装置，有人经过时计数一次，简化电路图如图甲所示。其中S为激光源，R1为光敏电阻（有光照射时，阻值较小；无光照射时，阻值较大；有人经过大门时，会挡住照向R1的光线），R0为定值保护电阻，其两端的电压随时间变化的图像如图乙所示。已知计数器电路的电源电压恒为3V，保护电阻及的阻值为20Ω。则（ ）
A．在0〜3秒内，光敏电阻R1先变小再变大
B．电压表示数为2V时，计数器会计数一次
C．有人通过商场大门时，光敏电阻R1的阻值为40Ω
D．有人通过商场大门和没有人通过商场大门电路的电流之比为2：1
【答案】C
【解答】解：由图甲知，R1与R0串联，电压表测量R0两端的电压；
A．由图乙知，在0〜3秒内，R0两端的电压从小变大，根据串联电路电压规律可知R1两端的电压从大变小，故A不正确；
BC．计数装置会在有人经过时计数一次，有人经过时，会挡住照向R1的光线，R1阻值较大，此时R1两端的电压较大，R0两端的电压较小，由图乙知，R0两端的电压为1V，即电压表示数为1V时，计数器会计数一次，此时电路的电流为，
此时R1两端的电压为U1＝U﹣U0＝3V﹣1V＝2V，
利用欧姆定律可知R1的阻值为，故B不正确，C正确；
D．没有人通过商场大门时，R0两端的电压为2V，此时电路的电流为，
有人通过商场大门与没有人通过商场大门时电路中的电流之比为，故D不正确。
故选：C。
47．（2023秋•沙坪坝区校级期中）如图所示，电源电压保持不变，电流表A的量程为0∼3A，电压表V1的量程为0∼15V，电压表V2的量程为0∼3V，小灯泡L标有“6V 0.5A”字样，灯丝电阻不随温度变化而变化，只闭合开关S2、S3且R1的滑片在最左端时，电流表的示数为0.75A，此时灯泡L正常发光；只闭合开关S1、S2时，将R1滑片置于最左端，R2的滑片位于最右端，此时电压表V1示数恰好是电压表V2示数的两倍。下列说法错误的是（ ）
A．R2的最大阻值为24Ω
B．小灯泡的电阻为12Ω
C．只闭合开关S1、S3时，电压表V1的示数为6V
D．只闭合开关S3时，在安全范围内电流表A示数的最小值为0.125A
【答案】C
【解答】解：（1）如图所示，当闭合开关S1、S2且R1的滑片在最左端时，电阻R1与灯泡L并联后与滑动变阻器R2串联接入电路，电流表A测量通过干路的电流；
小灯泡L标有“6V；0.5A”字样，灯泡的电阻不随温度的变化而改变，灯泡的电阻：RL＝＝＝12Ω，故B正确；
则灯泡正常发光时通过小灯泡的电流为0.5A，
又因为电流表的示数为0.75A，根据并联电路的电流特点知通过电阻R1的电流：I1＝I﹣IL＝0.75A﹣0.5A＝0.25A，
因为R1与灯泡L并联，根据并联电路电压规律可知，电阻R1两端的电压：U1＝U＝UL＝6V，
则由欧姆定律可得R1的阻值：R1＝＝＝24Ω；
只闭合开关S1、S2时，将R1滑片置于最左端，R2的滑片位于最右端，R1与滑动变阻器的最大阻值串联接入电路，电压表V1测电源电压，电压表V2测量R2两端的电压，此时电压表V1示数恰好是电压表V2示数的两倍，串联电路总电压等于各部分电压之和，所以两电阻两端的电压相等，串联电路各处电流相等，根据欧姆定律可知滑动变阻器的最大阻值和R1的阻值相等，即R2＝R1＝24Ω，故A正确；
（2）只闭合开关S1、S3时，灯泡和滑动变阻器串联接入电路，电压表V1测电源电压，由（1）可知电源电压不是6V，故C错误；
（3）当只闭合S3时，电路中灯泡L与电阻R2串联，电压表V2测量R2两端的电压，
电压表V2的量程为0～3V，当R2的阻值最大时，电压表示数为最大3V，根据欧姆定律可知此时通过电路的电流最小，最小电流：I小＝＝＝0.125A，故D正确。
故选：C。
48．（2023秋•九龙坡区校级期中）如图甲所示，电源电压恒定，R为定值电阻，滑动变阻器R′标有“20Ω；1A”，电流表量程为0～0.6A，电压表量程为0～15V。只闭合开关S和S1，滑片从最右端滑动到a点时，灯泡L恰好正常发光；只闭合开关S和S2，滑片从a点向某一方向移动，直到电压表示数与灯泡L正常发光时的电压相同，两次调节过程中两电表示数关系如图乙所示，下列说法正确的是（ ）
A．电源电压为5V
B．定值电阻R的阻值为20Ω电流表的位置
A
B
C
电流I/A
0.3
0.3
1.5
位置
A
B
C
电流/A
0.30
0.23
0.54
电流表的位置
A
B
C
电流I/A
0.32
0.32
1.6
实验次数
L1两端的电压/V
L2两端的电压/V
串联总电压/V
1
1.4
1.4
2.8
2
1.2
1.6
2.8
3
1.1
1.7
2.8
编号
材料
长度/m
横截面积/mm2
A
镍铬合金
0.5
0.5
B
镍铬合金
1.0
0.5
C
镍铬合金
0.5
1.0
D
锰铜合金
0.5
0.5
